“УТВЕРЖДАЮ”

Зам. Г^неральнрго Директора Z7TOCTE0T-MOCKBA”

Э.И. Лаптиев

_______

s' t

■: i St

f / о

I

\\

А Ч V

1997 г.

МУЛЬТИМЕТР ЦИФРОВОЙ

типа M890G

ирмы Mastech, Гонконг

МЕТОДИКА ПОВЕРКИ

МП- РТ - 330-96

Начальник лаборатории 447

Главный специалист лаб.447, к

Е.В. Котельников

В.Д. Нефёдов

МОСКВА 1997 г.

Настоящая методика распространяется на мультиметры цифровые типа M890G, предназначенные для измерения параметров: постоянного и переменного электрического тока (напряжение, ток и частота); параметров электрических цепей (сопротивление, проводимость, ёмкость); для измерения параметров транзисторов, а также для измерения термо-ЭДС термопары типа К в единицах температуры и отображения результатов измерений в цифровом виде, и устанавливает методы и средства их поверки при ввозе из-за границы и в процессе эксплуатации.

  • 1. Операции и средства поверки.

    • 1.1. Периодичность поверки - 1 год.

    • 1.2. При проведении поверки должны быть выполнены операции и применены эталонные средства, указанные в таблице 1 данной методики.

Таблица 1.

й

№ п/п

Наименование операции

Внешний осмотр

Опробование

№ пункта

методики

  • 5.1

  • 5.2

Наименование эталонных средств

Визуально____________________

Установка УППУ-1м, калибраторы П320,П321,мера Р40107, компаратор РЗООЗ,генератор ГЗ-109, магазины Р5025, Р327

Проверка основной погрешности измерения напряжения, силы постоянного тока, сопротивления постоянному току, напряжения и силы переменного тока, частоты , ёмкости и 11fe Примечание:

т

• допускается использование других эталонных средств, удовлетворяющих условиям поверки.

  • 2. Требования безопасности.

    • 2.1. К работе допускаются лица, изучившие Руководство по эксплуатации мультиметра и прошедшие инструктаж по технике безопасности при работе с оборудованием под напряжением до 1 000 В.

  • 3. Условия поверки.

Все испытания, если не оговорено отдельно, следует проводить в нормальных условиях применения:

Наименование параметра

Температура окружающей среды, °C Относительная влажность воздуха, % Напряжение питания:

• батарея, В

№ п/п

Значение параметра

18-28________________

<75

1.

Ъ_

3.

  • 4. Подготовка к поверке.

    • 4.1. Подготовить таблицы в соответствии с

      Приложением 2 к данной методике.

  • 5. Порядок проведения поверки.

    • 5.1. Внешний осмотр, проверка комплектности. При осмотре должно быть установлено:

наличие свидетельства о предыдущей поверке;

  • • наличие маркировки;

  • • наличие четких функциональный надписей и отметок на передней панели корпуса мультиметра.

  • 5.2. Опробование.

    • 5.2.1. Опробование мультиметра производится путем контроля работоспособности мультиметра на верхних пределах измерения для всех режимов работы мультиметра; проверки параметров режимов контроля проводимости диодов и параметра h2i транзисторов в соответствии с указаниями Руководства по эксплуатации.

Результат считается положительным, если не обнаружено нарушения работоспособности мультиметра.

  • 5.3. Проверка основной погрешности.

    • 5.3.1. Проверка основной погрешности мультиметра производится путем задания измеряемой физической величины на его входе и её измерения мультиметром, причем в соответствии с соотношением погрешностей эталонных средств и исследуемых образцов, в каждой поверяемой точке, в которой проверяется погрешность, следует производить одно измерение для определения указанных величин.

    • 5.3.2. Результаты измерений должны заноситься в протокол, форма которого определяется организацией, проводящей поверку.

    • 5.3.3. Схемы поверки приведены в Приложении! данной методики.

    • 5.3.4. Определение основной погрешности производится методом сравнения значения измеренного задаваемой физической величины с её расчетным значением в проверяемой точке, уменьшенным или увеличенным на величину предела основной погрешности мультиметра и выполняется в точках, указанных в Приложении 2 данной методики.

Все действия с мультиметром должны производиться в соответствии с его Руководством по эксплуатации.

Для каждой проверяемой точки выполняются указанные ниже операции.

  • 5.3.5. Устанавливается значение измеряемой физической величины Хд i на входе мультиметра в соответствии с i-ой проверяемой точкой.

    • 5.3.5.3. Регистрируется измеренное её значение Хи i по показанию дисплея мультиметра, при этом в случае измерения сопротивления и термо-ЭДС за измеренное значение следует принять Хи i= Хи j*-- Хо*, где Хи i*- показание дисплея мультиметра в данной поверяемой точке, Xo*=Ro, Хо*=Со и Хо*=То, причем Ro,Со,То - начальное сопротивление, ёмкость внешней цепи, подключенной к мультиметру, и температура соот-вественно, равные показанию дисплея мультиметра при Хд i=0. Для остальных физических величин, измеряемых мультиметром, регистрируемое значение Хи ;= Хи i* для любых поверяемых точек.

    • 5.3.5.4. Результат считается положительным, если значние ХИ1 удовлетворяет следующему условию: где X ,ц -действительное значение физической величины на входе мультиметра в i-ой проверяемой точке; 5Х - основная погрешность измерения мультиметром данной физической величины на данном пределе измерения, заданная в Руководстве по эксплуатации.

    • 5.3.5.5. Если хотя бы в одной проверяемой точке погрешность выходит за допустимые пределы, то образец бракуется.

  • 6. Оформление результатов поверки.

    • 6.1. Мультиметр, прошедший поверку с положительным результатом, признается годным и допускается к применению. На него выдается свидетельство о поверке по форме, установленной в ПР 50.2.006-94.

    • 6.2. Мультиметр, не удовлетворяющий требованиям пунктов 5 данной методики, призанется непригодным и к применению не допускается. Отрицательные результаты поверки оформляются выдачей извещения о непригодности к применению.

Приложение 1

СХЕМЫ ПОДКЛЮЧЕНИЯ ЭТАЛОННЫХ СРЕДСТВ ПРИ ПРОВЕДЕНИИ ПОВЕРКИ

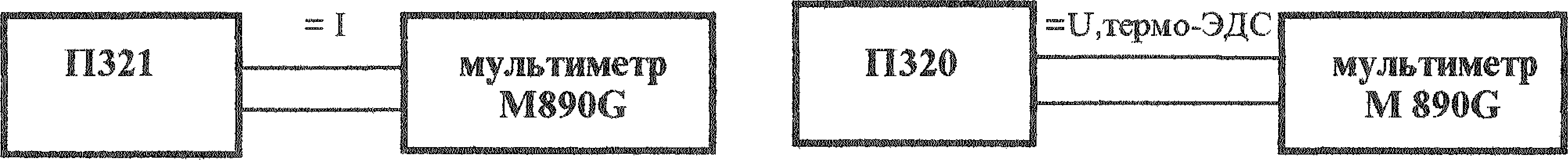

Рис. 1. Схемы поверки по силе, напряжению постоянного тока и термо-ЭДС термопары типа К

' УППУ-1М

.......

мультиметр

M890G

С

Рис. 2. Схемы поверки по силе и напряжению переменного тока

мультиметр M890G

Р5025    I

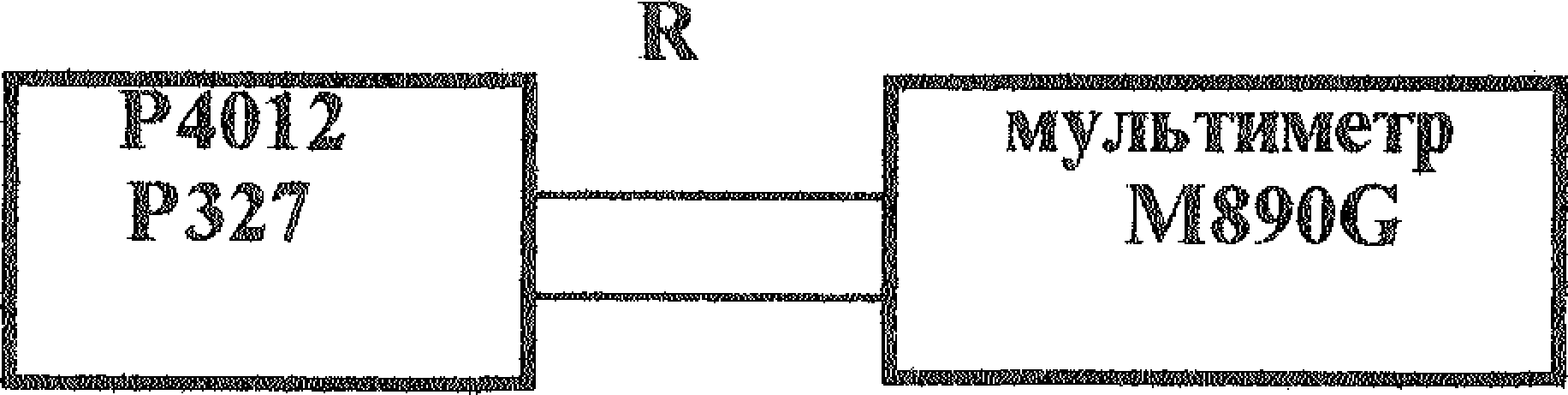

Рис. 3. Схемы

поверки по частоте, сопротивлению и емкости.

Г

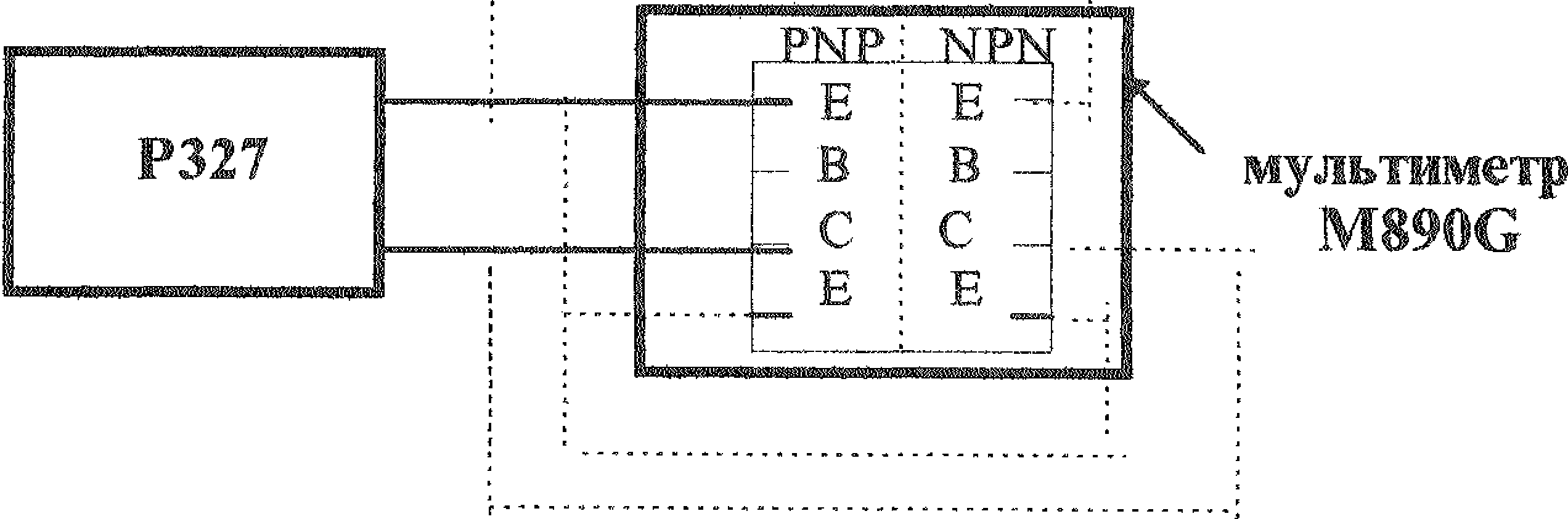

Рис. 4. Схемы поверки мультиметра по параметру 11fe.

№ п/п
диапазон

20 А

200мА~

20 мА

2 мА

2 мА

2 мА

20 мА

20 мА

200 мА

200 мА

200 мА

200 мА

200 мА

20 А

~20А*

№ п/п

диапазон

1000 В

200 В “20В* ~~Тв~

200 мВ

200 мВ

200 мВ

2B* “20В~

20 В

20 В

20 В

*20В*

20 В

200 В

200 В 1000 В

1000 в

№ п/п
частота

Приложение 2

ПОВЕРЯЕМЫЕ ТОЧКИ

И ДИАПАЗОНЫ ДОПУСТИМЫХ ЗНАЧЕНИЙ

номинал

-10А

-190 мА

-19 мА

-1,9 мА

0,4 мА

1,9 мА

4 мА

19 мА

ПОСТОЯННЫЙ ТОК_________

измерение силы тока

верхний предел

40 мА

80 мА

120 мА

160 мА

190 мА

4 А

10 А

номинал

■?

-800 В -190 В -19 В

rniTiwrrm.wri

диапазон

-9,7875

-187,977

-17,6995

-1,76995

0,42805

2,03005

4,2805

20,3005

40,493

80,901

121,309

161,717

192,023

4,1105

10,2125

верхний предел

нижний предел

-10,2125

-192,023

-20,3005

-2,03005

0,37195

1,76995

3,7195

17,6995

39,507

79,099

118,691

158,283

187,977

3,8895

9,7875

измерение напряжения

нижний предел

-792,44

-189,055

-18,9055

-1,89055 ' 189,055

40,27

190,045 “04027“ ______

4,027 8,045

1 О',054* “ТбжГ

19,0945

100,54

190,945

303,74

80746"

Г И 1 Я ‘У

-807,56

-190,945

рк

-19,0945

-1,90945

-190,945

39,73

189,055 “03973“ ' 1,89055 '

3,973

799 ~~7946~ ___

18,9055

99,46

189,055

296,26 ~792Д4~

ПЕРЕМЕННЫЙ ТОК

номинал
______измерение силы тока верхний предел

40,935

193,485

нижний предел

9

А

39,065

186,515

40 Гц

40 Гц

40 мА

190 мА

200 мА

200 мА

10,3145

193,485

4,1615

9,6855

186,515

3,8385

9,6855

40 Гц

400 Гц

400 Гц

400 Гц

10 А

190 мА 4А

10А

20 А

200 мА

20 А

20 А

40 Гц

40 Гц

20 А

20 А

4,1615

3,8385

7,7365

№ п/п

1

2

  • 3

  • 4

  • 5

  • 6

  • 7

  • 8

  • 9

  • 10

11

12

  • 13

  • 14

  • 15

частота

Гц

40___

40___

40

40__

40

40

40__

40___

40___

40___

40___

400

400

400

400

диапазон

В

2

2

20

20

20

20

20

200

200

700

700

2

20

200

700

номинал

В

0,4

1,9 _4

8"

12

16

19

100

190

300

690

1,9

19

190

690

измерение напряжения

верхний предел

В

0,40558

1,91638

4,0558

8,0846

12,1134

16,1422

19,1638

100,99

191,638

305,94

710,26

1,91638

19,1638

191,638

700,152

нижний предел

В

0,39442

  • I, 88362 3,9442 7,9154

  • II, 8866 15,8578 18,8362

99,01 188,362 294,06 689,74 1,88362 18,8362 188,362 679,848

ЧАСТОТА ТОКА

№ п/п

диапазон

номинал

измерение частоты

верхний предел

нижний предел

кГц

кГц

кГц

кГц

1

20

2

2,017009

1,982992

2

20

5

5,042509

4,957492

3

20

10

10,08501

9,914992

4

20

15

15,13501

14,86499

5

20

19

19,17101

18,82899

СОПРОТИВЛЕНИЕ ПОСТОЯННОМУ ТОКУ

№ п/п

диапазон

номинал

1------- -------1

верхний предел

измерение сопротивления_______

нижний предел

_L " 2

I. |T ‘ I I I

  • 3

  • 4

5

  • 7

  • 8

9

__10 _Н

12

  • 13

  • 14

  • 15

200 Ом

200 Ом

2 кОм

2 кОм

20 кОм

20 кОм

20 кОм

20 кОм

20 кОм

200 кОм

200 кОм

2 Мом

2 Мом

20 Мом

20 Мом

40 Ом

190 Ом

400 Ом

1,9 кОм

4 кОм

8 кОм

12 кОм

16 кОм

19 кОм

40 кОм

190 кОм

400 кОм

1,9 Мом 4 МОм 19 Мом

40,558

191,638

403,78

1,91458

4,0378

8,0666

12,0954

16,1242

19,1458

40,378

191,458

403,78

1,91458 4,054 19,189

39,442

188,362

396,22

  • I, 88542

3,9622

7,9334

  • II, 9046

15,8758

18,8542

39,622

188,542

396,22

1,88542

3,946

18,811

№ п/п

2

  • 3

  • 4

  • 5

диапазон

2000 пФ

2000 пФ

20 нФ

20 нФ

200 нФ

ЭЛЕКТРИЧЕСКАЯ ЁМКОСТЬ

номинал

измерение ёмкости

400 пФ 1900 пФ

4 нФ

19 нФ

40 нФ

верхний предел

413,5

1947,25

4,135

19,4725

41,35

нижний предел

386,5

1852,75

3,865

18,5275

38.65

6

200 нФ

190 нФ

194,725

185,275

0,4135

0,3865

0,4

м®

7

20 кОм

12 кОм

12,0954

11,9046

8

20 кОм

16 кОм

16,1242

15,8758

9

20 кОм

19 кОм

19,1458

18,8542

10

200 кОм

40 кОм

40,378

39,622

11

200 кОм

190 кОм

191,458

188,542

12

2 Мом

400 кОм

403,78

396,22

13

2 Мом

1,9 Мом

1,91458

1,88542

14

20 Мом

4 МОм

4,054

3,946

.15

20 Мом

19 Мом

19,189

18,811

ЭЛЕКТРИЧЕСКАЯ ЕМКОСТЬ

диапазон

ИЗМЕРЕНИЕ термоЭДС ТЕРМОПАРЫ ТИПА К номинал

номин. термо эдс

пределы показаний температуры

верхний предел

1

2

Г

  • 4

  • 5

  • 6

№ п/п

2

  • 3

  • 4

  • 5

6
°C

400

400

400

400

1000

1000

диапазон 11fe

2000

2000

2000

2000

2000

2000

Ч1

°C

о

100

300

600

900

номинал hFE

мВ

-4,889 0

4,095

12,207

24,902

37,325

°C

-46,96

2,7

103,37

304,72

621,6

925,65

нижний предел °C

-53,04 -2,7

96,62

295,27

578,4

874,35

ИЗМЕРЕНИЕ ПАРАМЕТРА hpg___________________

измерение параметра hFE_____

нижний предел

номинал Rce

верхний предел

100

200

300

500

1000

2000

кОм

3

1,5~

1,0

0,6

0,3

0,15

104

208

312

520

1040

2080

96

192

288

480

960

1920

№ п/п

диапазон

номинал

измерение ёмкости

верхний предел

нижний предел

1

2000 пФ

400 пФ

413,5

386,5

2

2000 пФ

1900 пФ '

1947,25

1852,75

3

20 нФ

4 нФ

.........4,135...........

3,865

4

20 нФ

19 нФ

19,4725

18,5275

5

200 нФ

40 нФ

41,35

38,65

6

200 нФ

190 нФ

194,725

.185,275

7

2 мкФ

0,4 мкФ

0,4135

0,3865

в.

2 мкФ

0,8 мкФ

0,8225

0,7775

9

2 мкФ

1,2 мкФ

1,2315

1,1685

10

2 мкФ

1,6 мкФ

1,6405

1,5595

11

2 мкФ

1,9 мкФ

1,94725

1,85275

12

20 мкФ

4 мкФ

4,135

3,865

13

20 мкФ

19 мкФ

19,4725

18,5275

C:\M890\mp-890.doc
