Методика поверки «ГСИ. Счетчик газа объемный диафрагменный NPM» (ГЮНК.407260.004 МП)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Н.В. Иванникова

директора по качеству ФГУП «ВНИИМС»

ГСИ. СЧЕТЧИК ГАЗА ОБЪЕМНЫЙ ДИАФРАГМЕННЫЙ NPM

Методика поверки

ГЮНК.407260.004 МП

МОСКВА

Настоящий документ распространяется на счетчики газа объемные диафрагменные NPM и устанавливает методику, объём и последовательность первичной и периодической поверок в соответствии с ГОСТ 8.324-2002 «Счётчики газа. Методика поверки».

Межповерочный интервал - 10 лет.

• 1.1 При проведении поверки выполняют операции, приведенные в табл. 1.

Таблица 1

1.2 В случае несоответствия счетчиков критерию годности любой из операций п. 1.1 счетчики не подлежат дальнейшей поверке по другим пунктам операций и не допускаются к эксплуатации.

2.1 При проведении поверки применяют средства измерения, приведенные в табл. 2.

Таблица 2

• 3.1 Лица проводящие поверку, должны быть ознакомлены с правилами (условиями) безопасной работы счётчика, основных и вспомогательных средств поверки, указанными в эксплуатационной документации на них, и пройти инструктаж по технике безопасности.

• 3.2 Все работы по монтажу и демонтажу счётчиков выполнять при неработающей поверочной установке.

• 3.3 Конструкция соединительных элементов счётчика и поверочной установки должна обеспечивать надежное крепление счётчика и фиксацию его положения в течение всего цикла поверки.

К проведению измерений при поверке и обработке результатов измерений допускают лиц, аттестованных в качестве поверителей в соответствии с правилами метрологии ПР 50.2.012 и изучивших настоящую методику поверки, а также специально обученных лиц, работающих под руководством поверителя.

• 5.1 В качестве поверочной среды используется воздух.

• 5.2 Поверка проводится при нормальных условиях измерений в соответствии с ГОСТ 8.395:

  температура окружающего воздуха, °C;	20±2;
  относительная влажность окружающего воздуха, %	30-80;
  атмосферное давление, кПа	84,0-106,7;
  отклонение напряжения питания от номинального, %	±2;
  отклонение частоты питания переменного тока от номинальной, Гц	±1;
  разность температур воздуха в поверочной установке, поверяемом счетчике и окружающего воздуха, °C,	не более 1;
  скорость изменения температуры окружающего воздуха и поверочной среды, °С/ч	не более ±1;

5.3 Перед поверкой счётчики выдержать в помещении, где проводят поверку, не менее 4 часов.

• 6.1 После установки счётчика на поверочной установке проверяют герметичность мест подсоединения счётчика к поверочной установке.

• 6.2 Счётчики представляют на поверку со следующими документами:

• - паспортом на счётчик или свидетельством о предыдущей поверке;

• - протоколом испытаний счетчика на герметичность;

• 6.3 Поверку счётчиков проводят как индивидуально, так и партиями.

• 6.4 Поверку счетчиков проводят в рамках процедуры выборочного контроля из партии, которая прошла калибровку и заводскую проверку счетчиков в соответствие с технологическим процессом, по альтернативному признаку согласно ГОСТ Р ИСО 2859-1-2007 на основе исходных данных:

• - приемлемый уровень качества (AQL) - 1,0;

• - уровень контроля - специальный S-4;

• - вид контроля - нормальный;

• - тип плана контроля - одноступенчатый;

• - объем партии - 448 шт.

По таблице 1 определяют код объема выборки «Е», по таблице 2-А по коду объема выборки находят объем выборки 14 шт. По объему выборки и AQL (таблица 2-А) находят условие приемки (приемочное число - 0) и условие браковки (браковочное число - 1).

По согласованию с уполномоченной стороной исходные данные могут быть изменены.

Счетчики, не попавшие в выборку, подвергаются внешнему осмотру.

Условие браковки: при отрицательных результатах поверки хотя бы одного счетчика (браковочное число - 1) из партии признается несоответствующей вся партия. В следующей партии выборка увеличивается в два раза. При отрицательных результатах поверки двух партий объема предъявления поверка счетчиков приостанавливается до выяснения причин ухудшения качества.

Непринятая партия отправляется на повторную калибровку и заводскую проверку для последующего предъявления на поверку. Отклоненный счетчик может быть исправлен и повторно предъявлен на контроль.

• 6.5 Перед проведением калибровки счетчики выдерживают на участке термостатиро-вания в течение времени из расчета 4 часа на 1 градус разницы температур воздуха участка сборки и участка термостатирования.

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре устанавливают:

• -  соответствие требованиям п.6.2 настоящей методики;

• - наличие четких обозначений счетчика (наименование, типоразмер), знаков сертификации, максимального и минимального расходов, циклического объема, максимального давления, товарного знака предприятия - изготовителя, заводского номера и года выпуска;

• - отсутствие видимых повреждений счетчиков и дефектов, влияющих на работоспособность счетчика;

• - заводской номер счетчика соответствует номеру в паспорте;

• - наличие места для пломбы.

• - протокол проверки герметичности.

• 7.2 Опробование

Опробование счётчика проводят, пропуская через него поток воздуха со значением расхода Самаке. Объём воздуха должен быть равен не менее 0,1 м³. При этом счётчик должен работать устойчиво, без рывков, заеданий, посторонних шумов.

Показания объема на отсчетном устройстве счетчика должны равномерно увеличиваться.

• 7.3 Определение потерь давления

  • 7.3.1 Проверку потери давления на счетчике проводят при максимальном расходе QMaKC. Потерю давления измеряют с помощью жидкостных микроманометров, подсоединенных к входу и выходу счетчика.

  • 7.3.2 Потери давления на счетчике допускается измерять одновременно с определением основной относительной погрешности счетчика.

Счетчик считают выдержавшим проверку, если потеря давления не превышает 200Па.

• 7.4 Определение основной относительной погрешности счетчика при визуальном отсчете.

  • 7.4.1 Основную относительную погрешность счетчика определяют по результатам сравнения эталонного объёма, пропущенного через поверяемый счётчик, с показаниями на отсчетном устройстве счетчика в режиме калибровки.

  • 7.4.2 Показания счетчиков могут быть сняты визуально по отсчетному устройству или (при наличии импульсного выхода) по числу зарегистрированных импульсов.

  • 7.4.3 Минимальное значение контрольного объёма воздуха в зависимости от типоразмера счётчика приведены в табл. 3.

Таблица 3

Примечание.

Поверка на расходе Qmhh может проводиться выборочно по требованию поверителя, т.к. параметры счетчиков на расходе Qmhh контролируются при их калибровке на электронной рампе. В случае не соответствия параметров счетчиков при расходе Qmhh на табло установки высвечивается номер ошибки: 5-8.

7.4.4 Относительную погрешность счетчика определяют при следующих значениях расходов, приведенных в табл. 4.

Таблица 4

7.4.5 Основную относительную погрешность счётчика 8, %, вычисляют по формуле

где:

Усч - объем, измеренный поверяемым счетчиком, считанный с жидкокристаллического индикатора счетчика, м³;

V_o- объем, заданный (измеренный) поверочной установкой (эталонный объем), м³;

А - поправка, определяемая разницей давления в поверяемом счётчике и в поверочной установке, %.

АР х Усч

РхУо

где:

АР - разность значений абсолютных давлений в поверочной установке и поверяемом счётчике, Па; АР принимают со знаком минус, если давление в поверяемом счётчике более давления в эталонной поверочной установке;

Р - абсолютное давление в поверяемом счётчике, Па.

• 7.4.6 Счетчик считают поверенным, если:

а) погрешность счетчика в каждой точке при каждом измерении не превышает значений, приведенных в табл. 5.

Таблица5

б) количество импульсов отображенных на счетчике импульсов соответствует: Уэт

п =---------------.

вес импульса

где:

Уэт - эталонный объем, дм³;

вес импульса =10 дм³.

• 7.4.7 Оценку срабатывания датчика импульсов определяют счетчиком импульсов или индикатором электрическим (включение светодиода индикатора) при работающем счетчике при расходе 0,2 Q_max проливкой объема газа не менее 100 литров.

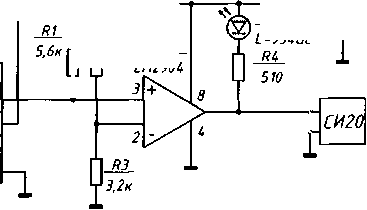

• 7.4.7.1 Подсоединить датчик импульсов к счетчику импульсов СИ20 в соответствии с рисунком 1, установить датчик на отсчетное устройство счетчика.

  Датчик импульсов

  Цепь	Пров.цвет
  Счет	Желтый
  Питание	Зеленый
  ОВщ	Черный

  R2

  \5,6к 0А1.1

  LM290C

  HL

  L-9346C



  ₊ Unum=2,5f3,5V

  Рисунок 1 - Схема проверки счета импульсов

• 7.4.7.2 Вычислить количество импульсов п по формуле в п. 7.4.6 и сравнить с количеством импульсов, посчитанных счетчиком импульсов.

• 7.4.8 Определение порога чувствительности. Порог чувствительности определяют на поверочной установке при расходе 0,002Q_nom±10 %.

Счетчик считают проверенным по данному параметру, если при расходе 0,002Q_nom±10% оцифрованные ролики отсчетного устройства вращаются плавно, без рывков и заеданий.

Проверка порога чувствительности при проведении первичной поверки проводится по требованию заказчика. Объем выборки устанавливается по согласованию между изготовителем и заказчиком.

• 8.1 Результаты поверки представляют в виде протокола по форме, приведенной в Приложении А.

• 8.2 При положительных результатах поверки счётчик признают годным к применению, результаты поверки удостоверяются знаком поверки и записью в паспорте счетчика, заверяемой подписью поверителя, пломбируют отсчетное устройство в соответствии с пп. 4, 6 «Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке” утвержденного Приказом Минпромторга России от 02.07.2015 № 1815.

• 8.3 Если СИ по результатам поверки, проведенной аккредитованными юридическими лицами или индивидуальными предпринимателями, признано ими непригодным к применению выписывается извещение о непригодности к применению в соответствии с п.5 «Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке” утвержденного Приказом Минпромторга России от 02.07.2015 № 1815.

• 8.4 Записи о произведенной государственной поверке счетчиков за один день ведутся в Книге учета госповерок, в который заносятся сведения о количестве поверенных счетчиков по типоразмерам, заверенные подписями государственных поверителей.

• 8.5 Протоколы поверок счетчиков подшиваются по месяцам, сдаются в архив и хранятся в течение 10 лет.

Протокол поверки счетчиков газа NPM G4 №__________

Дата поверки_______________________________

Номер поверочной установки_____________________

Партия/Тележка       1.____________________________

2.______________________________________

3.______________________________________

Температура окружающего воздуха, °C________

Приложение А

(рекомендуемое)

Температура воздуха под колоколом, °C_____

Атмосферное давление, мм рт. ст.         _______

Относительная влажность, %             _________

Допускаемая относительная погрешность при 0,2Q_max и Q_max < ±1,5 % и при Q_mi_n < ±3 %

Заключения о результатах поверок:_________________________________

Государственный поверитель:__

(подпись)          (Ф.И.О.)

Сведения о браке: 1) забракованный счетчик:__________________________

2) Партия:___________________________________
