Руководство по эксплуатации «Автоматизированный измерительно- вычислительный комплекс для измерения отражающей способности материалов РЛТГ.425820.013» (РЛТГ.425820.013РЭ)

УТВЕРЖДАЮ

Генеральный директор ООО «РАДИОЛАЙН»

Автоматизированный измерительно-вычислительныи комплекс для измерения отражающей способности материалов РЛТГ.425820.013

Руководство по эксплуатации

РЛТГ.425820.013РЭ

2016

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к проведению поверки

• 8 Проведение поверки

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Определение метрологических характеристик

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок автоматизированного измерительно-вычислительного комплекса для измерения отражающей способности материалов РЛТГ.425820.013, заводской № 1650001 (далее - комплекс), изготовленного ООО «РАДИОЛАИН», г. Москва.

• 1.2 Первичная поверка комплекса поводится при вводе его в эксплуатацию и после ремонта.

• 1.3 Периодическая поверка комплекса проводится в ходе его эксплуатации и хранения.

• 1.4 Комплекс предназначен для измерения радиотехнических отражающих свойств материалов в свободном пространстве.

• 1.5 Поверка комплекса проводится не реже одного раза в 12 (двенадцать) месяцев и после каждого ремонта.

При проведении поверки комплекса должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.1 При проведении поверки комплекса должны быть применены средства измерений, указанные в таблице 2.

Таблица 2 - Средства измерений для поверки комплекса

• 3.2 Могут применяться другие средства измерений и вспомогательное оборудование аналогичного назначения, обеспечивающие определение характеристик испытуемого комплекса с требуемой точностью.

• 3.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

• 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в области радиотехнических измерений и имеющими квалификационную группу электробезопасности не ниже третьей.

• 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Автоматизированный измерительно-вычислительный комплекс для измерения отражающей способности материалов. Руководство по эксплуатации. РЛТГ.425820.013 РЭ».

• 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности», а также требования безопасности, приведённые в эксплуатационной документации на составные элементы комплекса и средства поверки.

• 5.2 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6.1 При проведении поверки комплекса должны соблюдаться условия, приведенные в таблице 3.

Таблица 3 - Условия проведения поверки комплекса

• 7.1 Проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

• 7.2 Подготовить средства поверки к проведению измерений в соответствии с руководствами по их эксплуатации.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При проведении внешнего осмотра комплекса проверить:

• - комплектность и маркировку комплекса;

• - наружную поверхность элементов комплекса, в том числе управляющих и питающих кабелей;

• - состояние органов управления;

• 8.1.2 Проверку комплектности комплекса проводить сличением действительной комплектности с данными, приведенными в разделе «Комплектность» документа «Автоматизированный измерительно-вычислительный комплекс для измерения отражающей способности материалов. Паспорт. РЛТГ.425820.013 ПС (далее - ПС).

• 8.1.3 Проверку маркировки производить путем внешнего осмотра и сличением с данными, приведенными в ПС.

• 8.1.4 Проверить наличие свидетельства о поверке на ВАЦ ZVA40 из состава комплекса.

• 8.1.5 Результаты внешнего осмотра считать положительными, если:

• - комплектность и маркировка комплекса соответствует ПС;

• - наружная поверхность комплекса не имеет механических повреждений и других дефектов;

• - управляющие и питающие кабели не имеют механических и электрических повреждений;

• - органы управления закреплены прочно и без перекосов, действуют плавно и обеспечивают надежную фиксацию;

• - все надписи на органах управления и индикации четкие и соответствуют их функциональному назначению;

• - ВАЦ ZVA40 из состава комплекса поверен и имеет свидетельство о поверке.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

• 8.2.1 Идентификация соответствия программного обеспечения (далее - ПО)

  • 8.2.1.1 Включить персональный компьютер (далее - ПК).

  • 8.2.1.2 Установить на ПК программу, позволяющую определять версию и контрольную сумму файла по алгоритму MD5, например, программу «HashTab».

  • 8.2.1.3 Выбрать файл MaterialMeasurement.exe, нажать на правую кнопку мыши на файле и выбрать пункт «Свойства». Открыть вкладку «Хеш-суммы файлов». Наблюдать контрольную сумму файла по алгоритму MD5. Открыть вкладку «О программе». Наблюдать значение версии файла. Результаты наблюдения зафиксировать в рабочем журнале.

  • 8.2.1.4 Повторить операции п. 8.2.1.3 для файла RCCalc.exe.

  • 8.2.1.5 Сравнить полученные контрольные суммы и версии с их значениями, записанными в таблице 4. Результат сравнения зафиксировать в рабочем журнале.

Таблица 4 - Идентификационные данные ПО

• 8.2.1.6 Результаты идентификации соответствия ПО считать положительными, если полученные идентификационные данные ПО соответствуют значениям, приведенным в таблице 4.

В противном случае результаты проверки соответствия ПО считать отрицательными и последующие операции поверки не проводить.

• 8.2.2 Подготовить комплекс к работе в соответствии с РЭ.

• 8.2.3 Проверить работоспособность аппаратуры комплекса путем проверки отсутствия сообщений об ошибках и неисправностях при загрузке программных продуктов «Material Measurement.exe» и «RCCalc.exe».

• 8.2.4 Установить на ПОЗИЦИОНЕР 1 (левая ось) и ПОЗИЦИОНЕР 2 (правая ось) антенны П6-123 из состава комплекса.

• 8.2.5 Установить на стол для образцов металлическую пластину с размерами сторон 500x500x30 мм.

• 8.2.6 При помощи программного обеспечения комплекса установить антенну 1 в положение +20°, антенну 2 в положение -20° к нормали на металлическую пластину, что соответствует углу 40° между антеннами.

• 8.2.7  При помощи программного обеспечения комплекса провести измерения комплексного коэффициента передачи в диапазоне частот 0,9 - 12 ГГц и сохранить результаты.

• 8.2.8 При помощи программного обеспечения комплекса установить антенну 1 под углом 0° к нормали на металлическую пластину, антенну 2 под углом 70° к нормали.

• 8.2.9  При помощи программного обеспечения комплекса провести измерения комплексного коэффициента отражения в диапазоне частот 0,9 - 12 ГГц и сохранить результаты. Измерение проводить по порту ВАЦ, соответствующему антенне 1.

• 8.2.10 Результаты испытаний считать положительными, если аппаратура комплекса работоспособна и позволяет при помощи программного обеспечения:

• - изменять угол к нормали на металлическую пластину;

• - проводить измерения комплексных коэффициентов передачи и отражения;

• - сохранять результаты измерений.

• 8.3 Определение метрологических характеристик

• 8.3.1.1 Подготовить комплекс к работе в соответствии с РЭ.

• 8.3.1.2 Установить на позиционеры 1 и 2 антенны согласно таблице 4. Сориентировать антенны для излучения и приема на согласованной поляризации электромагнитного поля. Измерения проводить в произвольной очередности для всех частотных диапазонов.

Таблица 4 - Порядок использования антенн

• 8.3.1.3 Подключить к порту 2 ВАЦ малошумящий усилитель (МШУ) из состава комплекса.

• 8.3.1.4 Установить на стол для образцов металлическую пластину с размерами сторон согласно таблице 4.

• 8.3.1.5 Установить антенну 1 в положение +20°, антенну 2 в положение -20° к нормали на металлическую пластину, что соответствует углу 40° между антеннами.

• 8.3.1.6 Установить следующие параметры обзора ВАЦ:

• - режим измерений S21;

• - диапазон частот согласно используемой комбинации антенн в соответствии с таблицей 4;

• - выходная мощность плюс 10 дБм;

• - ширина полосы фильтра ПЧ 10 Гц;

• - количество частотных точек - не менее 3001.

• 8.3.1.7 Зафиксировать измеряемый комплексный коэффициент передачи >V_21W(/).

• 8.3.1.8 Установить следующие параметры обзора ВАЦ:

• - режим измерений S11;

• - диапазон частот согласно используемой комбинации антенн в соответствии с таблицей 4;

• - выходная мощность плюс 10 дБм;

• - ширина полосы фильтра ПЧ 10 Гц;

• - количество частотных точек - не менее 3001.

• 8.3.1.9 Установить антенну 1 (левая ось) в положение 0° к нормали на металлическую пластину, антенну 2 (правая ось) в положение 70° к нормали на металлическую пластину.

• 8.3.1.10 Зафиксировать измеряемый комплексный коэффициент отражения S_I1W(/).

• 8.3.1.11  Убрать металлическую пластину и накрыть стол радиопоглощающим материалом из состава комплекса.

• 8.3.1.12 Зафиксировать комплексный коэффициент отражения       .

• 8.3.1.13 Установить антенну 1 в положение +20°, антенну 2 в положение -20° к нормали на металлическую пластину, что соответствует углу 40° между антеннами.

• 8.3.1.14 Установить следующие параметры обзора ВАЦ:

• - режим измерений S21;

• - диапазон частот согласно используемой комбинации антенн в соответствии с таблицей 4;

• - выходная мощность плюс 10 дБм;

• - ширина полосы фильтра ПЧ 10 Гц;

• - количество частотных точек - не менее 3001.

• 8.3.1.15 Зафиксировать измеряемый комплексный коэффициент передачи S_2№(f).

• 8.3.1.16 Выждать 30 минут и зафиксировать комплексный коэффициент передачи

• 8.3.1.17 Установить следующие параметры обзора ВАЦ:

• - режим измерений S11;

• - диапазон частот согласно используемой комбинации антенн в соответствии с таблицей 4;

• - выходная мощность плюс 10 дБм;

• - ширина полосы фильтра ПЧ 10 Гц;

• - количество частотных точек - не менее 3001.

• 8.3.1.18 Зафиксировать комплексный коэффициент отражения 5₁^/_1Ф(/).

• 8.3.1.19 Определить динамический диапазон комплекса при измерении коэффициента отражения в диапазоне частот в следующем порядке:

а) из результатов измерений комплексного коэффициента отражения комплексно вычесть 5'_11Ф(/):

б) на массивы        и 5_11ф(/) наложить одинаковые оконные функции Тьюки

(косинусное окно с плоской вершиной) т](х) с коэффициентом прямоугольности 0,2:

оконная функция рассчитывается по следующей формуле (3):

0 < х < г/2

J.

2

2

г!2<х<\-г!2

1-г/2<х<1

где г - коэффициент прямоугольности;

x = nf - нормированные и равномерно распределенные отсчеты по частоте (0 < х < 1).

в)    перейти во временную область путем выполнения обратного преобразования Фурье над массивами S^(f) и ^(У);

г)    во временной области на участки, содержащие отклик от пластины и радиопоглощающего материала, наложить оконные функции Тьюки (косинусное окно с плоской вершиной) с одинаковыми размерами 0,4...0,5 метров и положением, коэффициент прямоугольности выбрать равным 0,4;

д)    перейти в частотную область путем выполнения прямого преобразования Фурье над оконными функциями пластины S_xlMO(t) и радиопоглощающего материала *$11ФО (О ’

е)    определить динамический диапазон комплекса при измерении коэффициента отражения [дБ] в диапазоне частот по формуле (4):

^77Ф(5, _шо (Г)) Б77Ф(5_11фо(У)

• 8.3.1.20 Определить динамический диапазон комплекса при измерении коэффициента

передачи в диапазоне частот аналогично п. 5.1.16, но вместо          £_11Ф(У) и

использовать 5_21Л/(/), 5_21Ф(У) и 5_21ф(/).

• 8.3.1.21 Повторить операции пп. 5.1.2 - 5.1.17 для всех частотных диапазонов, приведенных в таблице 4.

• 8.3.1.22 При определении динамического диапазона исключить значения на краях диапазонов частот в размере 10 % от крайних частот.

• 8.3.1.23 Результаты проверки считать положительными, если динамический диапазон измерений модулей коэффициентов отражения и передачи в диапазоне рабочих частот составляет:

от 0,4 до 1,5 ГГц включ., не менее 36 дБ;

св. 1,5 до 4 ГГц включ., не менее 51 дБ;

св. 4 до 8 ГГц включ., не менее 47 дБ;

св. 8 до 18 ГГц включ., не менее 50 дБ;

св. 18 до 26 ГГц включ., не менее 49 дБ;

св. 26 до 40 ГГц включ., не менее 46 дБ.

• 8.3.2.1 Подготовить комплекс к работе в соответствии с РЭ.

• 8.3.2.2 Установить на позиционеры 1 и 2 антенны согласно таблице 4. Сориентировать антенны для излучения и приема на согласованной поляризации электромагнитного поля. Измерения проводить в произвольной очередности для всех частотных диапазонов.

• 8.3.2.3 Установить на стол для образцов металлическую пластину согласно таблице 4.

• 8.3.2.4 Подключить к порту 2 ВАЦ малошумящий усилитель из состава комплекса.

• 8.3.2.5 Установить следующие параметры обзора ВАЦ:

• - режим измерений S21;

• - диапазон частот согласно используемой комбинации антенн в соответствии с таблицей

• - выходная мощность плюс 10 дБм;

• - ширина полосы фильтра ПЧ 10 Гц;

• - количество частотных точек - не менее 3001.

• 8.3.2.6 Установить антенну 1 в положение +20°, антенну 2 в положение -20° к нормали на металлическую пластину, что соответствует углу ф = 40° между антеннами (рисунок 1).

  1

  2

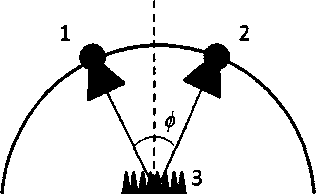

  Рисунок 1 - Измерение уровней переотражений: 1 - антенна 1,2- антенна 2, 3 -радиопоглощающий материал

• 8.3.2.7 Зафиксировать измеряемый комплексный коэффициент передачи ^(/)-

• 8.3.2.8  Убрать металлическую пластину и накрыть стол для образцов радиопоглощающим материалом из состава комплекса.

• 8.3.2.9 Зафиксировать комплексный коэффициент передачи

• 8.3.2.10 Установить антенну 1 в положение +21°, антенну 2 в положение -21° к нормали.

• 8.3.2.11 Зафиксировать комплексный коэффициент передачи SnU/)-

• 8.3.2.12 Провести измерения для диапазона углов антенн к нормали ±20°...±30° с шагом

• 8.3.2.13 Определить относительный уровень переотражений в диапазоне частот в следующем порядке:

а) из результатов измерений комплексного коэффициента передачи

комплексно вычесть

б) на массивы S_2U{n{f} и S^l_2№n{f) наложить одинаковые оконные функции Тьюки (косинусное окно с плоской вершиной) т;(х) с коэффициентом прямоугольности 0,2:

^21МП

в)    перейти во временную область путем выполнения обратного преобразования Фурье над массивами

г)    во временной области на участки, содержащие отклик от пластины и радиопоглощающего материала, наложить оконные функции Тьюки (косинусное окно с плоской вершиной) с одинаковыми размерами 0,4...0,5 метров и положением, коэффициент прямоугольности выбрать равным 0,4;

д)    перейти в частотную область путем выполнения прямого преобразования Фурье над оконными функциями пластины S_2iMn(t) и радиопоглощающего материала s^_n(ty,

е)    определить величину флуктуаций коэффициента передачи по формуле:

Д(/) = |тах{шФ(5:_я(0)}- тт^77Ф(5^(г))|   (7)

• 8.3.2.14 Повторить пп. 8.3.2.2 - 8.3.2.13 для всех диапазонов частот из таблицы 4.

• 8.3.2.15 При определении относительных уровней переотражений исключить значения на краях диапазонов частот в размере 10 % от крайних частот.

• 8.3.2.16 Результаты проверки относительных уровней побочных переотражений при бистатической схеме считать положительными, если значения находятся в пределах, указанных в таблице 5.

Таблица 5 - Пределы относительных уровней побочных переотражений при бистатической

схеме

• 8.3.3.1 Подготовить комплекс к работе в соответствии с РЭ.

• 8.3.3.2 Установить на позиционеры 1 и 2 антенны согласно таблице 4. Сориентировать антенны для излучения и приема на согласованной поляризации электромагнитного поля. Измерения проводить в произвольной очередности для всех частотных диапазонов.

• 8.3.3.3 Установить на стол для образцов металлическую пластину согласно таблице 4.

• 8.3.3.4 Подключить к порту 2 ВАЦ малошумящий усилитель из состава комплекса.

• 8.3.3.5 Подключить в СВЧ тракт комплекса программируемый аттенюатор 84908М.

• 8.3.3.6 Установить антенну 1 в положение +20°, антенну 2 в положение -20° к нормали на металлическую пластину, что соответствует углу 40° между антеннами.

• 8.3.3.7 Установить следующие параметры обзора ВАЦ:

• - режим измерений S21;

• - диапазон частот согласно используемой комбинации антенн в соответствии с таблицей 4;

• - выходная мощность плюс 10 дБм;

• - ширина полосы фильтра ПЧ 10 Гц;

• - количество частотных точек - не менее 31.

• 8.3.3.8 Зафиксировать измеряемые коэффициенты передачи          [дБ] поочередно

для ослаблений программируемого аттенюатора xdB = 0, 5, 10, 15, 20, 25, 30, 35, 40 дБ.

• 8.3.3.9  Инструментальную погрешность измерений для каждого номинального ослабления в рабочем диапазоне частот рассчитать по формуле (9):

\_dB («/) = [ Ай («/) - 4<й («/)] + X, дБ,            (9)

^гД^{е A}x_dB(ⁿf) - результаты измерений           ^A-_WdB(ⁿf) ••• ^A-sod_B(.ⁿf), Д^Б5

х - номиналы вводимых аттенюатором 84908М ослаблений (5, 10...40), дБ.

В качестве инструментальной погрешности А_х(й для каждого номинального ослабления принять среднее значение модуля в диапазоне частот:

<¹⁰>

П п

• 8.3.3.10 Установить следующие параметры обзора ВАЦ:

• - режим измерений S21;

• - диапазон частот согласно используемой комбинации антенн в соответствии с таблицей 4;

• - выходная мощность плюс 10 дБм;

• - ширина полосы фильтра ПЧ 10 Гц;

• - количество частотных точек - не менее 31.

• - количество усреднений - 100.

• 8.3.3.11 Установить антенну 1 в положение +70°, антенну 2 в положение -70° к нормали на металлическую пластину, что соответствует углу 140° между антеннами.

• 8.3.3.12 Установить антенну 1 в положение +20°, антенну 2 в положение -20° к нормали на металлическую пластину, что соответствует углу 40° между антеннами.

• 8.3.3.13 Зафиксировать комплексный коэффициент передачи

• 8.3.3.14 Повторить пп. 8.3.3.11 - 8.3.3.13 три раза.

• 8.3.3.15 Рассчитать составляющую погрешности, обусловленную рассогласованием подвижных частей СВЧ тракта для диапазона частот по формуле (11):

  t-CKOtS^fV

  (11)

где CKO(S‘_2Wp(fy) - среднеквадратическое отклонение результатов измерений коэффициента передачи;

t = 3,18 - коэффициент Стьюдента для доверительной вероятности 0,95.

• 8.3.3.16 Установить следующие параметры обзора ВАЦ:

• - режим измерений S21;

• - диапазон частот согласно используемой комбинации антенн в соответствии с таблицей 4;

• - выходная мощность плюс 10 дБм;

• - ширина полосы фильтра ПЧ 10 Гц;

• - количество частотных точек - не менее 3001.

• 8.3.3.17 Установить антенну 1 в положение +20°, антенну 2 в положение -20° к нормали на металлическую пластину, что соответствует углу 40° между антеннами.

• 8.3.3.18 Зафиксировать измеряемый комплексный коэффициент передачи        .

• 8.3.3.19 Антенну 1 установить в положение 0° к нормали на металлическую пластину, антенну 2 в положение 70° к нормали.

• 8.3.3.20 Установить следующие параметры обзора ВАЦ:

• - режим измерений Sn;

• - диапазон частот согласно используемой комбинации антенн в соответствии с таблицей 4;

• - выходная мощность плюс 10 дБм;

• - ширина полосы фильтра ПЧ 10 Гц;

• - количество частотных точек - не менее 3001.

• 8.3.3.21 Зафиксировать измеряемый комплексный коэффициент отражения 5_1Ш(/).

• 8.3.3.22  Убрать металлическую пластину и накрыть стол для образцов радиопоглощающим материалом из состава комплекса.

• 8.3.3.23 Зафиксировать измеряемый комплексный коэффициент отражения 5_11ф(/).

• 8.3.3.24 Установить антенну 1 в положение +20°, антенну 2 в положение -20° к нормали на металлическую пластину, что соответствует углу 40° между антеннами.

• 8.3.3.25 Установить следующие параметры обзора ВАЦ:

• - режим измерений S21;

• - диапазон частот согласно используемой комбинации антенн в соответствии с таблицей 4;

• - выходная мощность плюс 10 дБм;

• - ширина полосы фильтра ПЧ 10 Гц;

• - количество частотных точек - не менее 3001.

• 8.3.3.26 Зафиксировать измеряемый комплексный коэффициент передачи W/)-

• 8.3.3.27 Выждать 30 минут и зафиксировать комплексный коэффициент передачи

• 8.3.3.28 Антенну 1 установить в положение 0° к нормали на металлическую пластину, антенну 2 в положение 70° к нормали.

• 8.3.3.29 Установить следующие параметры обзора ВАЦ:

• - режим измерений Sn;

• - диапазон частот согласно используемой комбинации антенн в соответствии с таблицей 4;

• - выходная мощность плюс 10 дБм;

• - ширина полосы фильтра ПЧ 10 Гц;

• - количество частотных точек - не менее 3001.

• 8.3.3.30 Зафиксировать комплексный коэффициент отражения S[_№(f).

• 8.3.3.31 Определить составляющую погрешности, обусловленную рассогласованием СВЧ тракта комплекса во времени при измерении коэффициента передачи в следующем порядке:

а)    над полученными массивами провести следующие преобразования:

*^21Л/(/) ⁼ *^21Л/(/) ^_ *^21ф(/)        С12)

(п=5;_ю(/)-«_г,ф(/)

б)    на массивы        и        наложить одинаковые оконные функции Тьюки

(косинусное окно с плоской вершиной) 77 (х) с коэффициентом прямоугольности 0,2:

в)    перейти во временную область путем выполнения обратного преобразования Фурье над массивами 5₂im(/) ^и 8_2ХФ{/У,

г)    во временной области на участки, содержащие отклик от пластины и радиопоглощающего материала, наложить оконные функции Тьюки (косинусное окно с плоской вершиной) с одинаковыми размерами 0,4...0,5 метров и положением, коэффициент прямоугольности выбрать равным 0,4;

д)    перейти в частотную область путем выполнения прямого преобразования Фурье

над оконными функциями пластины        и радиопоглощающего материала

С>(0;

е)    определить величину рассогласования тракта во времени при измерении коэффициента передачи по формуле (14):

• 8.3.3.32 Определить величину рассогласования тракта во времени при измерении

коэффициента отражения 3_n(f) аналогично п. 8.3.3.31, но с использованием         S_l№(f)

и

• 8.3.3.33  Рассчитать суммарную погрешность измерений модуля коэффициента отражения (МКО) при бистатической (коэффициент передачи) схеме измерения в диапазоне частот по формуле (15):

Д₂₁ = ±10 lg(l + к^ +   + 8² + Д²),      (15)

где <5₂₁ = [1 ₊ Ю°'⁰⁵^№'^ J -1   - составляющая погрешности, обусловленная

рассогласованием СВЧ тракта во времени (определяется вп. 8.3.3.32);

8_УП⁼ [1 + 10^{0,05(пвх(У77(/))_лжо)}]² _1   . составляющая погрешности, обусловленная

побочными переотражениями от элементов измерительного стенда (определяется в п. 8.3.2.13);

МКО = 0,-5,--10...-40 дБ;

8_Р = тах( 8_Р (/))   - составляющая погрешности, обусловленная рассогласованием

подвижных частей СВЧ трактов (определяется в п. 8.3.3.15);

Д =1О^о,1д““-1   - составляющая погрешности, обусловленная нелинейностью

амплитудной характеристики ВАЦ (определяется в п. 8.3.3.9 для всех ослаблений аттенюатора), где i - номер ослабления;

к = 1,1 - коэффициент Стьюдента для доверительной вероятности 0,95.

• 8.3.3.34 Рассчитать суммарную погрешность измерений МКО при моностатической (коэффициент отражения) схеме измерения в диапазоне частот по формуле (16):

д_и =±10^(1+^+д²),     (16)

где = [1 + 10°’^{05<тах(511(}^^))_ЛЖО)]² _1  . составляющая погрешности, обусловленная

рассогласованием СВЧ тракта во времени (определяется в п. 8.3.3.32);

Д. = 10°’^|Лх"-1   - составляющая погрешности, обусловленная нелинейностью

амплитудной характеристики ВАЦ (определяется в п. 8.3.3.9 для всех ослаблений аттенюатора), где i - номер ослабления.

• 8.3.3.35 Повторить операции пп. 8.3.3.2 - 8.3.3.34 для всех частотных диапазонов, приведенных в таблице 4.

• 8.3.3.36 При расчете составляющих суммарных погрешностей исключить из расчетов значения на краях диапазонов частот в размере 10 % от крайних частот.

• 8.3.3.37 Результаты проверки относительной погрешности измерений МКО считать положительными, если значения находятся в пределах, указанных в таблице 6.

Таблица 6 - Пределы погрешностей измерений МКО в диапазоне частот

• 8.3.3.38 Результаты расчета суммарных относительных погрешностей МКО при бистатической и моностатической схеме измерений в диапазонах частот оформить протоколом.

• 9.1 Комплекс признается годным, если в ходе поверки все результаты поверки положительные.

• 9.2 На комплекс, признанный годным, выдается Свидетельство о поверке установленной формы.

• 9.3 Комплекс, имеющий отрицательные результаты поверки, в обращение не допускается и на него выдается «Извещение о непригодности к применению» с указанием

причин непригодности.

О.В. Каминский

А.В. Титаренко

Начальник НИО-1 ФГУП «ВНИИФТРИ»

Начальник лаборатории № 160

ФГУП «ВНИИФТРИ

15
