Настоящая методика устанавливает методы и средства первичной и периодической поверки «Устройств синхронизирующих Метроном-PTP» (далее устройств), изготавливаемых ООО "КБ Метротек", Москва.

Методика разработана в соответствии с требованиями рекомендации РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения». Цель поверки - определение действительных значений метрологических характеристик поверяемого устройства и предоставление документа о возможности его эксплуатации.

Поверку устройств осуществляют один раз в два года метрологические службы, аккредитованные Росаккредитацией на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб независимо от форм собственности.

• 1.1 При проведении поверки должны быть выполнены следующие операции поверки, указанные в табл.1.

Таблица 1 - Операции поверки

2. СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны применяться средства поверки, указанные в табл. 2.

Таблица 2 - Средства поверки

• 2.2 Допускается использовать другие средства поверки с аналогичными метрологическими характеристиками.

• 2.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

• 3.1 К проведению поверки допускаются лица:

• - прошедшие обучение на поверителей радиотехнических СИ и времени и частоты;

• - изучившие эксплуатационную документацию поверяемого СИ;

• - имеющие квалификационную группу по технике безопасности не ниже III.

• 4.1 При поверке должны выполняться меры безопасности, указанные в руководствах и инструкциях по эксплуатации поверяемого тестера и средств поверки.

• 4.2 Рабочее место должно иметь соответствующее освещение.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды (20±5)°С;

• -  относительная влажность воздуха (65± 15)%;

• -  атмосферное давление (100±8)кПа;

• -  напряжение сети питания (220±11)В;

• - частота промышленной сети (50±0,5)Гц.

• 6.1 Перед проведением поверки проверяют наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

• 6.2 Подготавливают к работе поверяемые устройства и средства поверки согласно разделам «Установка и включение» из руководств по эксплуатации.

В поверку устройство следует представлять с антенной и кабелем 20 м.

• 6.3 Включают средства поверки и прогревают их в течение времени, указанного в руководстве по эксплуатации.

• 7.1 Внешний осмотр

• 7.1.1 Визуальным осмотром проверяют соответствие устройства технической документации в части комплектности, качества покрытий, фиксации регулировочных элементов, габаритных размеров, маркировки и упаковки. Проверяют также отсутствие видимых повреждений, целостность соединительных кабелей, зажимов и разъемов.

• 7.2 Опробование.

Опробование проводят, пользуясь руководством по эксплуатации. Проверяют номер версии встроенного программного обеспечения (ПО), высвечиваемый на странице Home экране компьютера, подключенного к порту USB Terminal. Он должен быть не ниже 4.17.

Если опробование покажет правильное функционирование устройства, приступают к поверке.

• 7.3 Определение амплитуды выходных сигналов.

Амплитудное значение импульсов выходных сигналов сигнала определяют с помощью осциллографа.

Устройство признают годным, если измеренные значения параметров выходных импульсов находятся в следующих пределах:

• - для сигналов 10 МГц, на нагрузке 50 Ом, 2,3±0,2 В;

• - для сигналов 2.048 МГц, на нагрузке 50 Ом, 2,3±0,2 В;

• 7.4 Определение параметров низкочастотного шума МОВИ и ДВИ.

Значения МОВИ и ДВИ выходного сигнала 2.048МГц и 10 МГц «Устройств синхронизирующих Метроном-PTP» измеряют для устройства в исполнении «Устройство синхронизирующее Метроном-PTP» и для устройства в исполнении «Устройство синхронизирующее Метроном-PTP-S». Для измерений используют схему рис.1. Эталонный источник 10 МГц используют при отсутствии в приборе ИВО-1М возможности синхронизации по сигналу ГЛОНАСС/GPS. В качестве эталонного источника может использоваться любое устройство с выходным сигналом 2,048 МГц/10МГц/1Гц (1PPS), имеющим погрешность по частоте не хуже 15-10’¹¹.

ГЛОНАСС/GPS

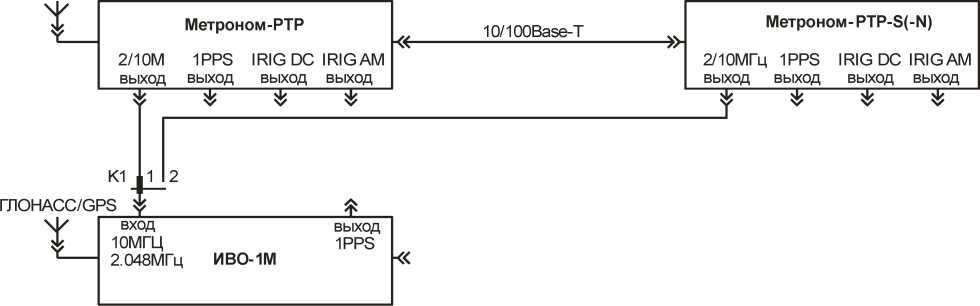

Рисунок 1 - Схема определение параметров низкочастотного шума МОВИ и ДВИ

При измерениях пользуются руководством по эксплуатации ИВО-1М и руководством по эксплуатации поверяемого устройства. После подключения поверяемых устройств и установления синхронизации, индикаторы «Ref» на обоих устройствах должны гореть зеленым, схему выдерживают в таком состоянии не менее 12 часов для завершения подстройки опорных генераторов поверяемых устройств.

Значения МОВИ и ДВИ определяют в режиме синхронизации ИВО-1М от внешнего эталонного источника (приемника ГЛОНАСС/GPS или эталонного генератора). Измерения проводят с фильтром 10 Гц. Результаты определяют для выходных частот 2,048 МГц и 10 МГц, для нескольких интервалов наблюдения в пределах нормируемых значений, например, для 100, 1000 и 10000 с.

Устройства признают годными, если результаты измерения не превышают значений, указанных в таблице 3.

Таблица 3 - Нормируемые значения для параметров низкочастотного шума

где т - время наблюдения в секундах.

• 7.5 Определение абсолютного смещения собственной шкалы времени (ШВ) относительно ШВ Российской Федерации UTC (SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS и автономном режиме

Абсолютное смещение собственной шкалы времени (ШВ) относительно ШВ Российской Федерации UTC (SU) определяют по выходному сигналу 10 МГц для устройства в исполнении «Устройство синхронизирующее Метроном-PTP», для устройства в исполнении «Устройство синхронизирующее Метроном-PTP-S» и для устройства в исполнении «Устройство синхронизирующее Метроном-PTP-N». Для измерений используют схему рис.2.

ГЛОНАСС/GPS

Рисунок 2 - Схема определение абсолютного смещения собственной шкалы времени (ШВ) относительно ШВ Российской Федерации UTC (SU)

При измерениях пользуются руководством по эксплуатации ИВО-1М и руководством по эксплуатации поверяемого устройства. После подключения поверяемых устройств и установления синхронизации, индикаторы «Ref» на обоих устройствах должны гореть зеленым цветом, схему выдерживают в таком состоянии не менее 12 часов для завершения подстройки опорных генераторов поверяемых устройств.

Значение абсолютного смещения собственной шкалы времени (ШВ) относительно ШВ Российской Федерации UTC (SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS определяют в режиме синхронизации ИВО-1М от сигналов ГЛОНАСС. Измерения проводят с фильтром 10 Гц. Значение погрешности определяется как значение МОВИ на интервале наблюдения 10 000 с.

Значение абсолютного смещения собственной шкалы времени (ШВ) относительно ШВ Российской Федерации UTC (SU) автономном режиме за сутки определяют при отсутствии синхронизации от сигнала ГЛОНАСС/GPS. ИВО-1М синхронизируется от сигналов ГЛОНАСС/GPS. Измерения проводят с фильтром10 Гц. Значение погрешности определяется как значение МОВИ на интервале наблюдения 100 000 с.

Устройства признают годными, если результаты измерения не превышают значений, указанных в таблице 4.

Таблица 4 - Значение допускаемого абсолютного смещения собственной шкалы времени (ШВ) относительно ШВ Российской Федерации UTC (SU)

• 8.1. Результаты поверки удостоверяются знаком поверки и свидетельством о поверке в случае соответствия тестеров требованиям, указанным в технической документации. Знак поверки и форма свидетельства о поверке должны соответствовать Приложению 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 02.07.2015 г. № 1815.

• 8.2. В случае отрицательных результатов поверки на тестер выдают извещение о непригодности с указанием причин бракования.
