Утверждаю

Генеральный директор

АО «НПФ «ТЕХНО

Утверждаю

В части раздела 7 «ПОВЕРКА ПРИБОРА» Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

Подпись и дата

£

£

со

X

X

СП X X

ей со CQ

Подпись и дата

е; ч о

Е

И X X

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ОСЛАБЛЕНИЯ ДК1-28

Руководство по эксплуатации

ТНСК.411224.001 РЭ

Книга 1

Всего книг 2

2020

7 ПОВЕРКА ПРИБОРА

Настоящий раздел устанавливает методы и средства поверки прибора для измерения ослабления ДК1-28, изготовленных АО «НПФ «Техноякс», г.Москва.

Межповерочный интервал - один раз в 12 месяцев.

Для проведения поверки необходимо снять крышку с надписью «Вскрыть при поверке» на задней панели прибора, вскрыв пломбы на этой крышке. Тумблер под крышкой должен быть переведён в верхнее положение. После проведения поверки тумблер должен быть переведён в нижнее положение, а затем крышка должна быть поставлена на место и опломбирована,.

  • 7.1 Операции поверки

  • 7.1.1  При проведении поверки должны производиться операции, указанные в

таблице 7.1.

Таблица 7.1

Наименование операции

Номер пункта методики поверки

Пункты

технических

характеристик

Проведение операции

при

первичной

поверке

периоди

ческой

поверке

Внешний осмотр

7.5.2

5.2.4

да

да

Опробование

7.6

-

да

да

Определение программного обеспечения прибора

7.7

да

да

Определение метрологических характеристик прибора 7.8

Определение КСВН входа прибора

7.8.1

4.4.3

да

да

Определение пределов измерения ослабления

7.8.2

4.4.4

да

нет

Определение погрешности измерения ослабления

7.8.3

4.4.5

да

да

Проверка погрешностей измерения ослабления 5ДПЧ в зависимости от ослабления

7.8.4

4.4.6

да

да

Лист

ТНСК.411224.001 РЭ

Наименование операции

Номер пункта методики поверки

Пункты технических характеристи к

Проведение операции

при

первичной

поверке

периоди

-ческой

поверке

Определение погрешности измерения разности фаз 5ф

7.8.5

4.4.11

да

да

Определение погрешности измерения разности фаз ЗфПЧ на промежуточной частоте

7.8.6

4.4.12

да

да

Определение паразитных связей прибора (развязки).

7.8.7

4.4.7

да

да

Определение нелинейности входных цепей прибора по ослаблению и разности фаз

7.8.8

4.4.8, 4.4.13

да

да

Определение минимального и максимального уровней сигналов на входах прибора

7.8.9

4.4.2, 4.4.9

да

да

  • 7.1.2  Не допускается проведение поверки отдельных измерительных каналов, которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки.

  • 7.1.3  В случае получения отрицательного результата при проведении одной из операций поверку прекращают, а прибор признают не прошедшим поверку.

7.2 Организация рабочего меетт поверки

Для проведения периодической поверки должно быть организовано рабочее место, оснащённое средствами поверки (СП) в соответствии с таблицей 7.2.

Для проведения первичной поверки должно быть организовано рабочее место, оснащённое средствами поверки (СП) в соответствии с таблицами 7.2 и 7.3.

Лист

ТНСК.411224.001 РЭ

Таблица 7.2

Наименование

СП и ВО

Основные МХ, требуемые для обеспечения периодической поверки (или ссылка на НД)

Обозначение типа рекомендуемого

СП и ВО

Номер пункта методики поверки

Г енератор сигналов высокочастотный

Диапазон частот: от 5 ГГц до 37,5 ГГц; максимальный уровень мощности выходного сигнала:

  • - на основном выходе базового блока не менее 20 мВт;

  • - на дополнительном выходе не менее 1 мВт;

  • - на выходе преобразователя частоты не менее 10 мВт;

пределы регулировки выходной мощности:

  • - на основном выходе базового блока -120 дБ;

  • - на дополнительном выходе - 20 дБ

  • - на выходе преобразователя частоты -

15 дБ;

работа с внешним источником опорной частоты 10 МГ ц в диапазоне напряжений от 125 мВ до 800 мВ СКЗ.

Г4-232

Лист

ТНСК.411224.001 РЭ

Наименование

СП и ВО

Основные МХ, требуемые для обеспечения периодической поверки (или ссылка на НД)

Обозначение

типа

рекомендуем ого СП и ВО

Номер пункта методики

поверки

Г енератор сигналов

высокочастотный

диапазон частот: от 80 кГц до 6000 МГц;

максимальный уровень мощности

выходного сигнала.:

  • - на основном выходе не менее

20 мВт;

  • - на дополнительном выходе не менее

1 мВт;

пределы регулировки выходной мощности:

  • - на основном выходе 120 дБ;

  • - на дополнительном выходе 20 дБ

  • - на выходе преобразователя частоты 15 дБ.

Г4-229

В п я

-0 О я я п о к

синхронизация частоты с внешним источником опорной частоты 10 МГ ц в диапазоне напряжений от 125 мВ до 800 мВ СКЗ.

н ю

£

Я

Я S

встроенный двухканальный НЧ генератор со следующими параметрами:

  • - частота 20 кГц;

  • - пределы установки амплитуды от 0,1 до 2 В;

  • - погрешность установки сдвига фаз

0,01 0 в диапазоне от минус 180 до 180 0

£

я я я

S л м m

л

й п

я

-0 О я я п о к

Я П О с £

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

Наименование

СП и ВО

Основные МХ, требуемые для обеспечения периодической поверки (или ссылка на НД)

Обозначение типа рекомендуем ого СП и ВО

Номер пункта методики поверки

Ваттметр поглощаемой мощности

Диапазон частот: от 0,02 до 17,85 ГГц; диапазон измеряемой мощности от минус 40 дБм до 10 дБм;

погрешность ±6%, КСВН < 1,4

М3-90

7.8.9.1, 7.8.9.2,

7.8.9.3

Ваттметр поглощаемой мощности

Диапазон частот: 25,86—37,5 ГГц; диапазон измеряемой мощности: от минус 20 дБм до 0 дБм; погрешность ±6%, КСВН < 1;

СВЧ - тракт, мм 7,2х3,4

М3-92

7.8.9.4

Осциллограф

Коэффициент развёртки от 0,01 мкс/см до 5 с/см;

полоса не менее 200 Мгц;

два канала

С1-92

7.8.9.1

Прибор для поверки аттенюаторов

Пределы установки ослабления от 0 до110 дБ;

погрешность не более 0,002 дБ/10 дБ с

Рдов =0,95 на частоте 20 кГц

Д1-25

7.8.4.1, 7.8.4.2

Примечание - Вместо указанных в таблице 7.2 средств измерения разрешается применять другие средства измерения, обеспечивающие соответствующие параметры и с требуемой точностью. Вместо ваттметра поглощаемой мощности М3-92 допускается использовать ваттметр поглощаемой мощности с коаксиальным входом; в этом случае при выполнении п. 7.8.9.4 КВП ТНСК.434543.001 не использовать.

Лист

ТНСК.411224.001 РЭ

Таблица 7.3

Наименование

СП и ВО

Основные МХ, требуемые для обеспечения первичной поверки (или ссылка на НД)

Обозначение типа рекомендуемого

СП и ВО

Номер пункта методики поверки

Измеритель КСВН панорамный

Диапазон частот: 0,01-2,0 ГГц; пределы измерения КСВН 1,03 - 5,0; погрешность: ±(3Ксти+1) %

Р2-102

7.8.1

Измеритель КСВН панорамный

Диапазон частот: 2,00-8,30 ГГц; пределы измерения КСВН: 1,05-5,0; погрешность: ±5Ксти %

Р2-103

7.8.1

Измеритель КСВН панорамный

Диапазон частот: 8,15-17,85 ГГц; пределы измерения КСВН: 1,07-5,0; погрешность: ±(5Ксти+2) %

Р2-104

7.8.1

Измеритель КСВН панорамный

Диапазон частот: 17,44-25,86 ГГц; пределы измерения КСВН: 1,06-5,0; погрешность: ±(5Ксти+2) %

Р2-66

7.8.1

Измеритель КСВН панорамный

Диапазон частот: 25,86-37,5 ГГц; пределы измерения КСВН: 1,06-5,0; погрешность: ±(5Ксти+2) %

Р2-65

7.8.1

Калибратор фазы

Погрешность установки сдвига фаз 0,01 градуса в диапазоне от минус 180 до 180 градусов или от 0 до 360 градусов.

Частота 100 кГц

Н6-2

7.8.6

Примечания!:

  • 1 Вместо указанных в таблице 7.3 средств измерения разрешается применять другие средства измерения, обеспечивающие соответствующие параметры и с требуемой точностью.

  • 2 Для первичной поверки требуются как СП и ВО, представленные в таблице 7.3, так и СП и ВО, представленные в таблице 7.2.

3. При выполнении п 7.8.6 допускается применять рабочий эталон, обеспечивающий воспроизведение угла фазового сдвига на частоте 100 кГц с погрешностью не более 0,01 градуса в диапазоне от минус 180 до 180 градусов или от 0 до 360 градусов.

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

  • 7.3 Требование безопасности

  • 7.3.1  Пв трзОвасоиям Озовастовтти экталустсции ариОвр тввтазтттаузт ГОСТ РВ 20.39.309 и ГОСТ Р 51350, кстзгврия мвотсжс II, ттзазоь осгряоозоия 2. ПриОвр имззт осжим осщитовгв осозмлзоия, двттуаоыз твкварвавдящиз чстти ариОврс элзктричзтки твздиозоы т осжимвм осщитовгв осозмлзоия.

  • 7.3.2 К рсОвтз т ариОврвм дваутксюття лицс т аытшим или трздоим тзхоичзтким вОрсовасоизм, арвшздшиз иоттруктсж ав тзхоикз Озовастовтти ари рсОвтз т элзктрвиомзритзльоыми и рсдивиомзритзльоыми ариОврсми.

  • 7.3.3 Пзрзд аключзоизм ариОврс и дв аритвздиозоия згв к другим ариОврсм рзквмзодузття осжим осщитовгв осозмлзоия «4-» твздиоить т осозмлзоизм аитсющзй тзти, вттвздиозоиз осжимс осщитовгв осозмлзоия «4-» дваутксзття твлькв автлз атзх вттвздиозоий и аыключзоия ариОврс.

  • 7.3.4  При экталустсции ариОвр двлжзо Оыть осозмлёо. Зсщитовз осозмлзоиз ариОврс втущзтталязття чзрзо осщитоый арвавдоик тзтзавгв ксОзля и осозмляющий квотскт аилки тзтзавгв шоурс.

В Н И М А Н И Е !  ПРИ НАРУШЕНИИ ИЛИ ОТСУТСТВИИ ЗАЩИТНОГО

ЗАЗЕМЛЕНИЯ ПРИБОР СТАНОВИТСЯ ОПАСНЫМ. ЭКСПЛУАТАЦИЯ НЕЗАЗЕМЛЕННОГО ПРИБОРА ЗАПРЕЩЕНА

  • 7.3.5  При авдгвтвакз ариОврс к арваздзоию иомзрзоий, ари тзхоичзтквм вОтлужиасоии и рзмвотз, а тлучсз итавльовасоии ариОврс твамзттов т другими ариОврсми или аключзоии згв а твттса уттсовавк озвОхвдимв аырсаоиасть автзоцислы квраутва ариОврва, твздиоиа их мзжду твОвй, ари этвм осжим осщитовгв твздиозоия ксждвгв ариОврс двлжзо Оыть твздиоёо т осоулёооым осжимвм аитсющзй тзти.

  • 7.3.6 При рсОвтз т аключёооым ариОврвм, вткрытым для арваздзоия рзмвотс втдзльоых уолва и Олвква, озвОхвдимв ариоимсть мзры арздвттврвжовтти, тск кск а ариОврз имззття азрзмзоовз осаряжзоиз 220 В и авттвяоовз осаряжзоиз дв 30 В. Зсмзос элзмзотва двлжос арвиоавдитьтя твлькв ари втключзоии аитсоия тзти.

7.4 Условии повезки и иoпдoпoпкк к неё

  • 7.4.1 При проведении поверки должны соблюдаться следующие условия:

Лист

ТНСК.411224.001 РЭ

- частота сети, Гц

50 ±0,2

до 5

- содержание гармоник, %...................................................

  • 7.4.2 Допускоется проведроие ниеерко р условиях, реаоьро снществующих в поверочной лаборатории и отличающихся от нормальных, если они не иыходот за пределы рабочих условий для повероемого СИ и применяемых средств поверки.

Перед проведением операций поверки необходимо выполнить подготовительные работы, оговорённые в разделах 5.4 Подготовка к работе и 5.5 Работа с прибором на странице 84.

в п я

-0 О я я п о к

Я ю

£

02

Я S

£

02

Я

Я

S

Л

м m

л

й п

я

-0 О я я п о к

Я П О с £

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.551 РЭ

Лист

7.5 Проведение поверки
  • 7.5.1  Перечень операций

Поверка производится в соответствии с перечнем операций, указанных в таблице 7.1.

  • 7.5.2 Внешний осмотр

При внешнем осмотре (п. 5.2.4) должно быть установлено соответствие прибора следующим требованиям:

  • - комплектность прибора должна соответствовать таблице 4.1;

  • - на правой стороне задней панели, на верхней и нижней крышках должны быть пломбы завода-изготовителя;

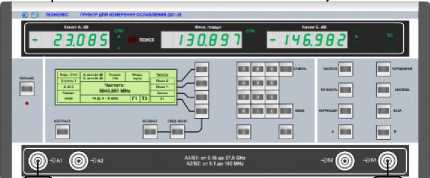

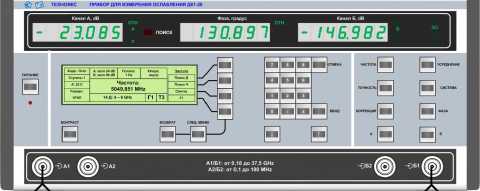

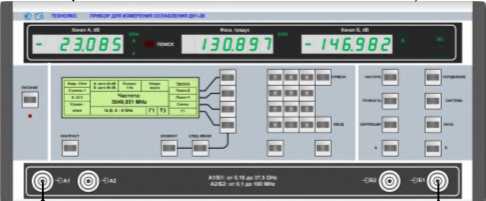

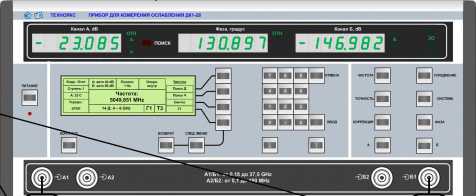

  • - надписи на передней панели должны соответствовать рисунку 4.1.

    Приборы, имеющие дефекты, бракуются и направляются в ремонт.

  • 7.5.3

    7.6

    7.6.1

    7.6.2

    Оппобовании

    Соединить клемму заземления прибора ДК1-28 с шиной защитного заземления.. Установить тумблер СЕТЬ «П/1» в положения «П» - отключено.

Подсоединить кабель сетевого питания к разъему «220 V» прибора ДК1-28. Подключить кабель сетевого питания к сети (220 В, 50 Гц).

Установить на задней панели тумблер СЕТЬ « П/1 » в положения «I» - включено. Убедиться, что на передней панели в группе «Питание» включилась подсветка

в п я

Я О я я п о к

красного индикатора..

  • 7.6.3 Включить прибор ДК1-28 клавишей из группы «Питание» на передней панели. Дождаться загрузки программы и проведения автоматической диагностики.

    Я ю

    £

    03

    Я S

  • 7.6.4  Результаты поверки работоспособности считать положительными, если после включения питания индикатор подключения сетевого питающего напряжения на передней панели корпуса БИ горит; по окончанию загрузки программы и проведения автоматической диагностики на экране дисплея отсутствуют сообщения об ошибке.

£

Я

Я

S

S л м m

л

й п

я

Я О я я п о к

я п о с

£

7.7   Определение программного обеспечения прибора

Определение программного обеспечения прибора (п.  4.4.37) провести путём

определения версии программного обеспечения (ПП) и контрольной суммы встроенными в прибор средствами.

С помощью клавиш передней панели прибора активизировать меню СИСТЕМА. Затем нажать клавишу Следующее меню. В меню Сиситема2 нажать клавишу Тест и в открывшемся меню нажать клавишу Процессор. По отображаемой на экране прибора информации определить версию ПП и контрольную сумму.

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

Результаты поверки считать удовлетворительными, если версия ПО

1.023, а

контрольная сумма равна 20Р3.

7.8 Определение метрологических характеристик прибора

Примечания:

  • 1  При проведении поверки допускается добавлять аттенюаторы и/или заменять аттенюаторы, указанные непосредственно в методиках или показанные на рисунках, на аттенюаторы с другим ослаблением из комплекта прибора, если не удаётся установить уровни мощности на входах поверяемого прибора, требуемые приведёнными ниже методиками.

  • 2 Если режимы особо не оговорены в приведённых ниже методиках, измерения поверяемым прибором ДК1-28 следует проводить в следующих режимах (см. раздел 5.5 Работа с прибором на странице 84):

  • - на индикаторах А, ФАЗА и Б отключён относительный режим и отключён режим измерения среднего квадратического отклонения (погашены индикаторы «ОТН» и «о» справа от цифровых всех трёх индикаторов на передней панели);

  • - включён режим измерения уровня Б (подсвечен индикатор «Б» справа от цифрового индикатора канала Б);

  • - включён режим измерения уровня А (подсвечен индикатор «А» справа от цифрового индикатора канала А);

  • - включён режим поиска частоты в диапазоне частот «поиск Д» и выбран диапазон, включающий в себе частоту, на которой проводится измерение;

  • - отключено усреднение;

  • - отключён режим коррекции развязки каналов;

  • - установлен режим измерения на первой ступени;

  • - включён режим автоматического управления усиления в преобразователе НЧ;

  • - установлена точность измерения «3»;

  • - установлен режим измерения на первой гармонике гетеродина «Г1»;

  • - сигналы поданы на входы А1 и Б1 или на А2 и Б2 в соответствии с частотой источника сигнала и выбранным диапазоном частот..

  • 3  При проведении поверки допускается включать усреднение, или увеличивать максимальное количество усреднений и/или увеличивать режим точности измерения (от 1 до 5 на передней панели прибора), если не удаётся установить значения измеряемых величин с требуемой погрешностью.

  • 4 При измерении паразитных связей прибора (развязки) прибора допускается включать коррекцию развязки в случае, если без коррекции не удаётся получить требуемые значения развязки.

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

  • 5  Непосредственно перед проведением поверки прибор следует прогреть не менее 30 минут. После прогрева провести калибровки ПЧ каналов А и Б и преобразователей НЧ и ВЧ (см. пп. 5.5.11 Калибровка ПЧ на странице 100 и 5.5.12 преобразователя ВЧ и преобразователя НЧ на странице 101).

  • 6 При синхронизации прибора с источником сигнала

Калибровка

гетеродинов

по частоте

допускается

синхронизовать как опорную частоту источника сигнала под опорную частоту прибора, так и опорную частоту прибора под опорную частоту источника сигнала. Первый способ является предпочтительным, но если опорный источник генератора сигналов не обеспечивает синхронизацию (например, из-за недостаточной полосы перестройки кварцевого генератора), то следует подать опорный сигнал с генератора на прибор и установить в приборе внешнюю синхронизацию (см. п. 5.5.6 Работа с внешним источником опорной частоты на странице 96).

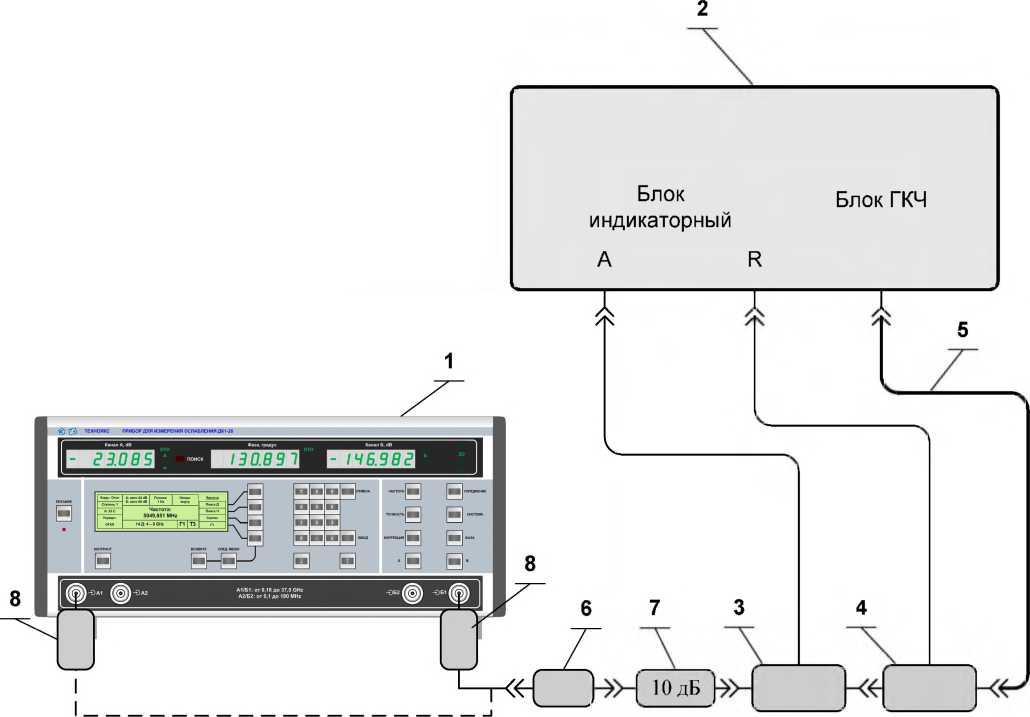

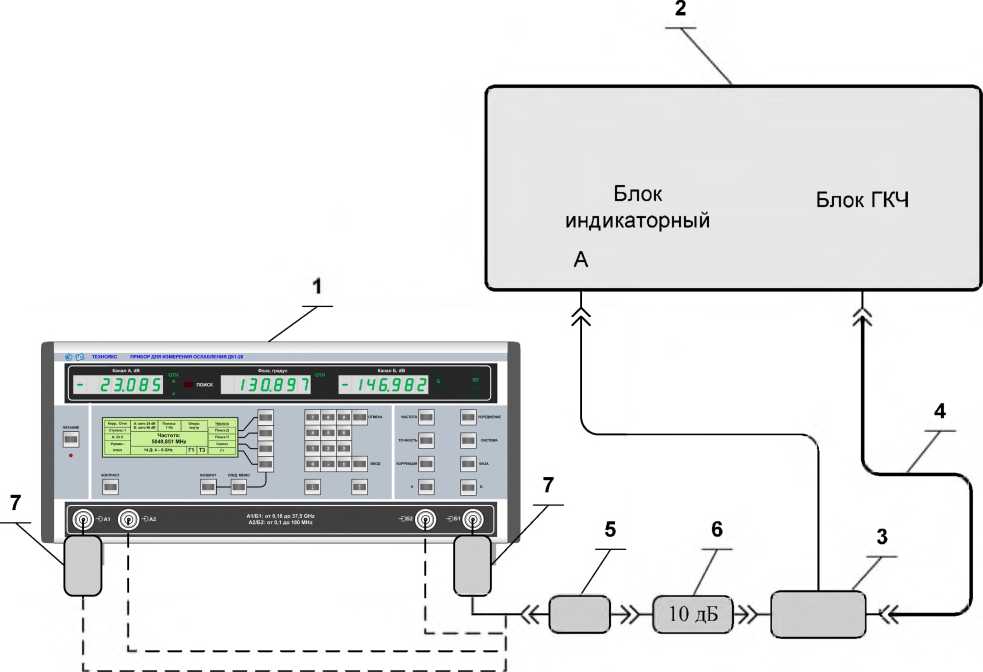

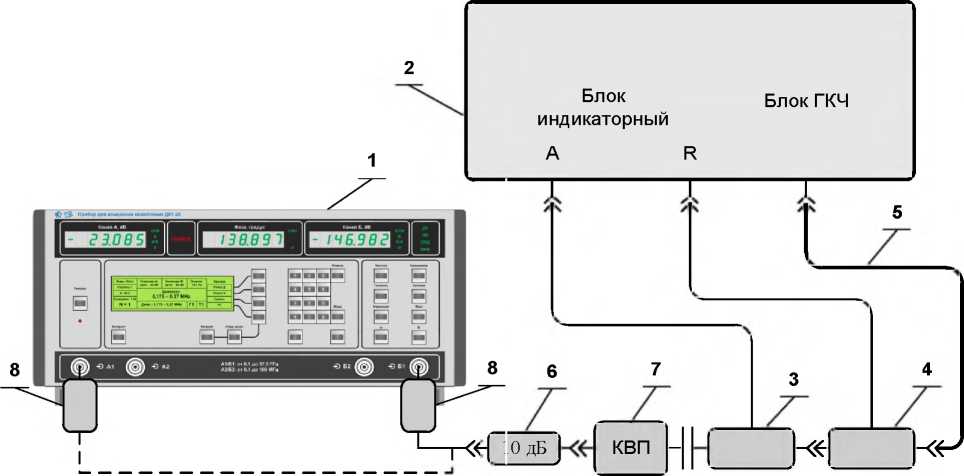

  • 7.8.1 Определение КСВН входа прибора

Определение КСВН входа прибора следует проводить на приборе, включённом в сеть. КСВН входов Б и А прибора (п. 4.4.3) измерить измерителями КСВН панорамными в соответствии с их руководствами по эксплуатации. Соединить приборы по схемам, приведённым на рисунках 7.1, 7.2, 7.3, 7.4 и 7.5. Установить в приборе режим синтеза и

в п я

-0 О я я п о к

следующие частоты::

  • - для входов Б2 и А2 - 100 МГц;

  • - для входа Б1 и А1

- для входа Б1 и А1

- для входа Б1 и А1

- для входа Б1 и А1

диапазоне частот от 0,18 до 2 ГГц - 2 ГГц; диапазоне частот от 2 до 8,15 ГГц - 8,15 ГГц;

диапазоне частот от 8,15 до 17,85 ГГц - 17,85 ГГц; диапазоне частот от 17,44 до 25,86 ГГц - 25,86 ГГц;

Я ю

£

я я S

- для входа Б1 и А1

Результаты поверки

диапазоне частот от 25,86 до 37,5 ГГц - 37,5 ГГц;

считать удовлетворительными, если измеренные характеристики

КСВН не превышают значений, установленных в п. 4.4.3.

£

Я я я

S л м m

л

й п

я

-0 О я я п о к

Я П О с £

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

  • 1   Прибор для измерения ослабления ДК1-28;

  • 2  Измеритель КСВН панорамный Р2-102.

  • 3  Датчик КСВ 2.248.011-02 из состава прибора Р2-102.

  • 4  Кабель 4.850.353 из состава прибора Р2-102.

  • 5   Переход коаксиальный 2.236.142 (Э2-1 12/2, канал 7/3, вилка/вилка) из комплекта Р2-102.

  • 6  Аттенюатор ТНСК.434821,011-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-28.

  • 7  Переход коаксиальный 05 К Р4-800 S3 (7/3, розетка) из комплекта ДК1-28.

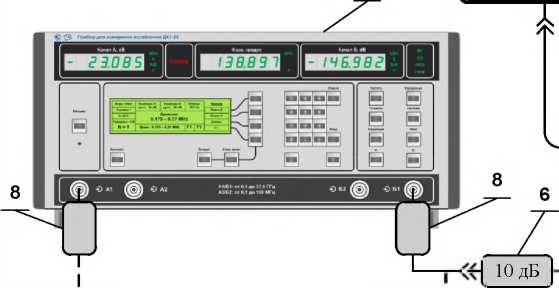

Рисунок 7.1 - Схема электрическая подключения приборов для определения КСВН

входов Б2 и А2 и входов Б1 и А1 в диапазоне частот от 0,1 до 2 ГГц.

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

  • 1   Прибор для измерения ослабления ДК1-28.

  • 2  Измеритель КСВН панорамный Р2-103.

  • 3   Ответвитель направленный 2.243.154-06 из состава прибора Р2-103.

  • 4  Ответвитель направленный 2.243.154 из состава прибора Р2-103.

  • 5  Кабель 4.850.353 из состава прибора Р2-103.

  • 6   Переход коаксиальный 2.236.142 (Э2-112/2, канал 7/3 вилка/вилка) из комплекта Р2-103.

  • 7  Аттенюатор ТНСК.434821,01 1-01 (ослабление 10 дБ, канал 7/3) из комплекта прибора ДК1-28.

  • 8   Переход коаксиальный 05 К 1 Р4-Б00 S3 (7/3. розетка) из комплекта ДК1-28.

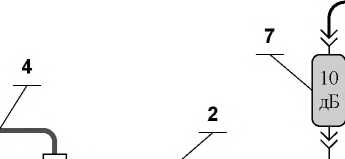

Рисунок 7.2 - Схема электрическая подключения приборов для определения КСВН

входов Б1 и А1 в диапазоне частот от 2 до 8,15 ГГц.

Изм

Лист

№ документа

Подпись

Дата

ТНСК.41 1224.001 РЭ

Лис т

  • 1   Прибор для измерения ослабления ДК1-28.

  • 2  Измеритель КСВН панорамный Р2-104.

  • 3  Ответвитель направленный 2.243.154-08 из комплекта прибора Р2-104.

  • 4  Ответвитель направленный 2.243.154-02 из комплекта прибора Р2-104.

  • 5   Кабель 4.852.673-04 из комплекта прибора Р2-104.

  • 6   Переход коаксиальный 2.236.142 (Э2-112/2, канал 7/3 вилка/вилка) из комплекта Р2-103.

  • 7  Аттенюатор ТНСК.434821,01 1-01 (ослабление 10 дБ, канал 7/3) из комплекта прибора ДК1-28.

  • 8   Переход коаксиальный 05 К 1 Р4-Б00 S3 (7/3. розетка) из комплекта ДК1-28.

Рисунок 7.3 Схема электрическая подключения приборов для определения КСВН

входов Б1 и А1 в диапазоне частот от 8,15 до 17,85 ГГц.

Изм

Лист

№ документа

Подпись

Дата

ТНСК.41 1224.001 РЭ

Лис т

  • 1  Прибор для измерения ослабления ДК1-28.

  • 2  Измеритель КСВН панорамный Р2-66.

  • 3   Ответвитель ДН ПАД из комплекта Р2-66.

  • 4  Ответвитель ДН ОТР из комплекта Р2-66.

  • 5  Волновод из комплекта Р2-66.

  • 6  Аттенюатор Д2М-50-10-05Р-05 (ослабление 10 дБ, канал 2,4/1) из комплекта ДК1-28.

  • 7  Переход коаксиально-волноводный ТНСК434543.005 (канал 11x5,5-2,4/1, вилка, КСВН менее 1,25 в диапазоне частот 18-26,5 ГГц) из комплекта ДК1-28.

  • 8  Переход коаксиальный 09 К 1P4-S00 83(2,4/1, розетка) из комплекта ДК1-28.

Рисунок 7.4 - Схема электрическая подключения приборов для определения КСВН входов Б1 и А1 в диапазоне частот от 17,44 до 25,86 ГГц.

Лист

Блок ГКЧ

Блок индикаторный

А

  • 1  Прибор для измерения ослабления ДК1-28.

  • 2  Измеритель КСВН панорамный Р2-65.

  • 3  Ответвитель ДН ПАД из комплекта Р2-65.

  • 4  Ответвитель ДН ОТР из комплекта Р2-65.

  • 5  Волновод из комплекта Р2-65.

  • 6  Аттенюатор Д2М-50-10-05Р-05 (ослабление 10 дБ, канал 2,4/1) из комплекта ДК1-28.

  • 7  Переход коаксиально-волноводный ТНСК434543.006 (канал 7,2х3,4-2,4/1, вилка, КСВН менее 1,3 в диапазоне частот 25,95-37,5 ГГц) из комплекта ДК1-28.

  • 8  Переход коаксиальный 09 К 1P4-S00 83(2,4/1, розетка) из комплекта ДК1-28.

Рисунок 7.5 - Схема электрическая подключения приборов для определения КСВН входов Б1 и А1 в диапазоне частот от 25,86 до 37,5 ГГц.

Лист

7.8.2 Определение пределов измерения ослабления

Определение пределов измерения ослабления (п. 4.4.4) проводить одновременно с проверкой погрешности измерения ослабления на соответствие характеристик п. 4.4.5 по методике п. 7.8.4.

Результаты поверки считать удовлетворительными, если пределы измерения ослабления соответствуют характеристикам п. 4.4.4 с погрешностью измерения ослабления п. 4.4.5.

7.8.3 Определение погрешности измерения ослабления

Определение погрешности измерения ослабления (п. 4.4.5) проводить посредством вычисления 5Д по формулам (4.1)-(4.4) примечания п. 4.4.5.

Результаты поверки погрешности измерения ослабления считать удовлетворительными, если в пределах измерения ослабления, указанных в п. 4.4.4, вычисленные по формулам (4.1)-(4.4) значения 5Д соответствуют характеристикам п. 4.4.5.

7.8.4 Проверка погрешностей измерения ослабления бДич в зависимости от ослабления

Примечания:

в п я

-0 О я я п о к

1 Определение погрешности измерения ослабления 5Дпч на промежуточной частоте проводить по методикам пп. 7.8.4.1 и 7.8.4.2 со снятой крышкой задней панели прибора, имеющей надпись «ВСКРЫТЬ ПРИ ПОВЕРКЕ».

  • 2 Определение погрешностей измерения ослабления 5Дпч (п. 4.4.6) проводить двумя ступенями:

    Я ю

    £

    02

    Я S

  • - первая ступень используется при измерении ослабления в пределах от 0 до 70 дБ

(п. 7.8.4.1),

  • - вторая ступень - при измерении ослабления более 70 дБ (п. 7.8.4.2).

    £

    02

    Я

    Я

    S

    Л

    м m

    л

    й п

    я

    -0 О я я п о к

    Я П О с £

    Я Я S

    Изм

    Лист

    № документа

    Подпись

    Дата

    ТНСК.411224.001 РЭ

    Лист

7.8.4.1 Определение погрешности 5Дпч в канале Б - первая ступень

Определение погрешностей 5Дпч в канале Б (первая ступень) проводить при положениях переключателя прибора для поверки аттенюаторов Д1-25 0, 10, 20, 30, 40, 50, 60, 70 дБ в следующей последовательности:

  • 1)  соединить приборы как показано на рисунке 7.6;

  • 2) установить в приборе режим поверки на ПЧ:

  • - нажать клавишу «СИСТЕМА» в группе клавиш управления (см. рисунок 5.3);

  • - нажать клавишу «След. меню»' в названии нижней многофункциональной клавиши меню отобразится информации о отключённом или включённом режиме поверки на ПЧ: «ПЧ Откл» или «ПЧ Вкл» соответственно;

  • - нажать третью сверху многофункциональную клавишу меню и установить состояние «ПЧ Вкл».

  • - включить в приборе выход опорного источника 10 МГц:

  • - нажать клавишу «ЧАСТОТА» в группе клавиш управления (см. рисунок 5.3);

  • - нажать клавишу «След. меню»;

  • - нажать многофункциональную клавишу меню «Вых. х МНг» (х - установленная частота на выходе «5/10 МНг»);

  • - нажать многофункциональную клавишу меню «10 МНг».

  • - убедиться, что в генераторе сигналов Г4-229 установлен режим внешнего опорного источника 10 МГц и в системе ФАПЧ блока опорных частот (ФАПЧ-4) установилась нормальная синхронизация:

Для определения, в каком режиме находится генератор - в режиме внешней или внутренней опоры - следует клавишами «:«—» и «—►» из группы «Индикация, управление и меню» активизировать раздел «меню» «СИСТ»; нажать клавишу «БОЛЬШЕ»; нажать клавишу «Синхр». На экране должен отобразится режим внешней опоры и захват ФАПЧ-4: О - нормальная синхронизация, 0 - отсутствие синхронизации.

  • 3)  в генераторе сигналов Г4-229 установить синусоидальные сигналы на выходах «I» и «Q» амплитудой 800 мВ, частотой 20 кГц с нулевым смещением:

  • - клавишами «:«—» и «—» из группы «Индикация, управление и меню» активизировать раздел «меню» «ГЛАВ»;

  • - нажать клавишу «ДОП/НЧ»;

  • - нажать клавишу «НЧ»;

  • - нажать клавишу «SIN»;

  • - установить амплитуду 800 мВ, частоту 20 кГц и смещение 0;

Лист

  • 4)

20 дБ;

  • 5)

  • 6)

в

я

-0

О я я

о к

установить переключатель прибора для поверки аттенюаторов Д1-25 в положение в канале Б прибора установить режим отображения абсолютного уровня «Б»; подобрать амплитуду сигнала генератора так, чтобы показания в канале Б были минус (30+0,5) дБ;

  • 7) установить в приборе точность измерения «5» и дождаться стабильных показаний;

  • 8) в канале Б прибора включить относительный режим измерения и проконтролировать обнуление показаний прибора (см. п. 5.5.13 Включение/отключение относительного режима измерений на странице 102);

  • 9) установить переключатель прибора для поверки аттенюаторов Д1-25 в положение 10 дБ;

  • 10) записать показания прибора по уровню в канале Б в протокол по форме таблицы 7.4;

  • 11) повторить п. 10) при положениях переключателя прибора для поверки аттенюаторов Д1-25 0, 30, 40, 50, 60 и 70 дБ;

  • 12) вычислить 5Дпч_ 1ст при положениях переключателя прибора для поверки аттенюаторов Д1-25 0, 10, 20, 30, 40, 50, 60, 70 дБ:

5Дпч_1ст = |Д + Дев Д1-25|,                                  (7.1)

где: Д - показания прибора по уровню в канале Б при положениях переключателя прибора для поверки аттенюаторов Д1-25 0, 10, 20, 30, 40, 50, 60, 70 дБ,

Дев Д1-25  - ослабления прибора для поверки аттенюаторов Д1-25 между

соответствующей ступенью 0, 10, 20, 30, 40, 50, 60, 70 дБ и положением 20 дБ, указанные в свидетельстве о его поверке;

Я ю

£

03

Я S

Примечание - Если в свидетельстве о его поверке прибора для поверки аттенюаторов Д1-25 ослабления указаны относительно другого положения, пересчитать их относительно положения 20 дБ.

£

Я

Я

S

S л м m

  • 13) резууььаты вычисления бДгвцст записааь в прооокол по форме таблицы 7.4.

    л

    й

    я

    -0

    О я я

    о к

    я

    о с £

    Изм

    Лист

    № документа

    Подпись

    Дата

    ТНСК.411224.001 РЭ

    Лист

    •*

    6 6

    Я 30 дБ

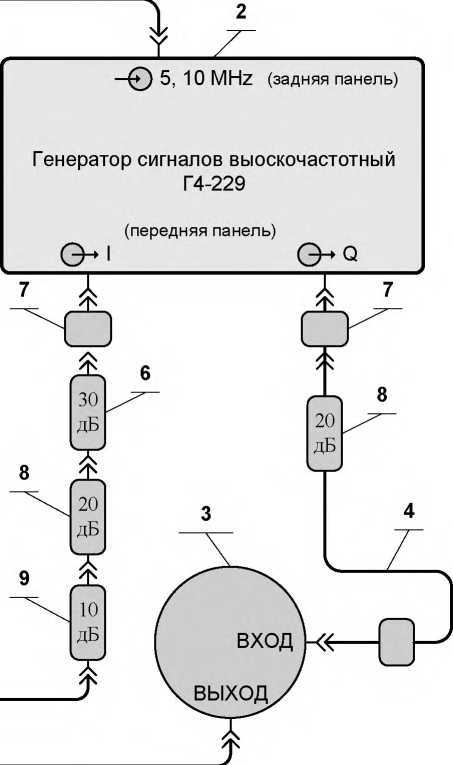

  • 1  Прибор для измерения ослабления ДК1-28.

  • 2  Генератор сигналов высокочастотный Г4-229.

  • 3  Прибор для поверки аттенюаторов Д1-25.

  • 4  Кабель соединительный ВЧ ТНСК.685671.066 с фильтром из комплекта ДК1-28.

  • 5  Кабель соединительный ВЧ ТНСК4.852.517-08 из комплекта прибора Г4-229.

  • 6  Аттенюатор ТНСК.434821,011-03 (30 дБ канал 7/3) из комплекта прибора ДК1-28.

  • 7  Переход коаксиальный ТНСК.434541.009 (7/3 розетка - «байонет» вилка).

  • 8  Аттенюатор ТНСК.434821,011-02 (20 дБ канал 7/3) из комплекта прибора ДК1-28.

  • 9  Аттенюатор ТНСК.434821,011-01 (10 дБ канал 7/3) из комплекта прибора ДК1-28.

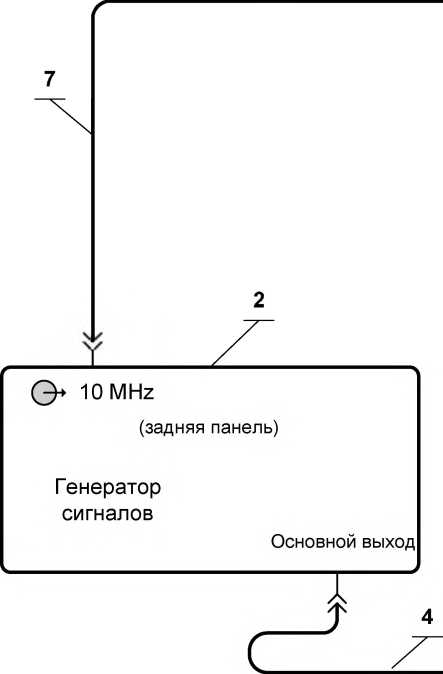

Рисунок 7.6 - Схема электрическая подключения приборов для определения погрешности

5Дпч в канале Б с помощью генератора сигналов высокочастотного Г4-229

Лист

Таблица 7.4

Первая ступень

Положения

переключателя аттенюатора Д1-25, дБ

0

10

20

30

40

50

60

70

Измеренное ослабление Д, дБ.

0

Погрешность

6 Дпч_1ст, дБ

0

Вторая ступень

Положения переключателя

Д1-25, дБ

10

20

30

40

50

60

70

80

Измеренное ослабление Д, дБ

Погрешность

8 Дпч_2ст, дБ

  • 14) определить ЗДпч следующим образом:

  • - для ослабления 10 дБ: ЗДпч = 8Дпч_1ст_зо, где 8Дпч_1ст_зо - погрешность 8Дпч_1стзо из таблицы 7.4 при положении Д1-25 30 дБ;

  • - для ослабления 20 дБ: ЗДпч = 8Дпч_1ст_40, где 8Дпч_1ст_40 - погрешность 8Дпч_ют из таблицы 7.4 при положении Д1-25 40 дБ;

  • - для ослабления 30 дБ: ЗДпч = 8Дпч_1ст_50, где 8Дпч_1ст_50 - погрешность 8Дпч_ют из таблицы 7.4 при положении Д1-25 50 дБ;

  • - для ослабления 40 дБ: ЗДпч = 8Дпч_1ст_60, где 8Дпч_ют_б0 - погрешность 5Дпч_ют из таблицы 7.4 при положении Д1-25 60 дБ;

  • - для ослабления 50 дБ: ЗДпч = 8Дпч_1ст_70, где 8Дпч_1ст_70 - погрешность 5Дпч_ют из таблицы 7.4 при положении Д1-25 70 дБ;

  • 15) записать полученные погрешности ЗДпч в протокол по форме таблицы 7.5.

Результаты поверки считать удовлетворительными, если погрешности измерения ЗДпч соответствуют характеристикам п. 4.4.6 (см. таблицу 4.5).

ТНСК.411224.001 РЭ

Лист

Таблица 7.5

Ослабление Д, дБ

10

20

30

40

50

5Дпч, дБ

Предел допустимой погрешности 5Дпч, дБ

0,01

0,020

0,025

0,030

0,034

Продолжение таблицы 7.5

Ослабление

Д, дБ

60

70

80

90

100

110

120

5Дпч, дБ

Предел допустимой погрешность 5Дпч, дБ

0,04

0,05

0,064

0,094

0,11

0,13

0,28

7.8.4.2 Определение погрешности 5Дпч в канале Б - вторая ступень

Определение погрешностей измерения 5Дпч в канале Б (вторая ступень) проводить непосредственно после завершения определения погрешностей измерения в режиме первой ступени в следующей последовательности:

  • 1) после завершения п. 7.8.4.1 11) в приборе включить усреднение, установить максимальное количество усреднений 4 и произвести пуск цикла измерения с усреднением многофункциональной клавишей «Сброс» (см. п. 5.5.17 Включение/отключение усреднения на странице 105);

  • 2) дождаться окончания полного цикла измерения;

  • 3) включить режим измерения на второй ступени:

  • 4) нажать клавишу «КОРРЕКЦИЯ» в группе клавиш управления (см. рисунок 5.3);

  • 5) нажать многофункциональную клавишу меню «Ступень»;

  • 6) нажать многофункциональную клавишу меню «Ступень 2»;

  • 7) запомнить показания прибора (нажать многофункциональную клавишу меню «Корр, ст. 2»). Убедиться, что в зоне ввода экрана ЖКИ появилась надпись «Коррекция 2-й ступени выполнена». Если надпись не появилась, ещё раз нажать клавишу «Корр. ст. 2»;

  • 8) включить два аттенюатора 6 ослаблением 30 дБ каждый перед кабелем 4 и входом прибора Б 20 KHz;

  • 9) установить переключатель прибора для поверки аттенюаторов Д1-25 в положение 10 дБ;

ТНСК.411224.001 РЭ

Лист

В п я

-0 О я я п о к

Я ю

£

02

Я S

£

Я

Я

S

S л м m

л

й п

я

-0 О я я п о к

я п о с

£

02 Я S

  • 10) в канале Б прибора повторно обнулить показания нажатием многофункциональной клавиши меню «Отн. ст. 2» и проконтролировать показание прибора, зафиксированное последний раз при выполнении п. 7.8.4.1 10);

  • 11) установить ослабление прибора для поверки аттенюаторов Д1-25 равным 20 дБ;

  • 12) запустить цикл измерения с усреднением многофункциональной «Сброс» (см. п. 5.5.17 Включение/отключение усреднения на странице 105) и

окончания полного цикла измерения;

  • 13) записать

таблицы 7.4.

  • 14) записать

показания

показания

клавишей

дождаться

прибора «Д»

прибора «Д»

(уровень

(уровень

канале Б)

канале Б)

протокол

по

форме

протокол таблицы 7.4 при положениях переключателя прибора для поверки аттенюаторов 40, 50, 60 дБ;

  • 15) установить максимальное количество усреднений 8;

  • 16) записать показания прибора «Д» (уровень в канале Б) в протокол

форме

Д1-25, 30,

по

по форме таблицы 7.4 при положениях переключателя прибора для поверки аттенюаторов Д1 -25 70, 80 дБ;

17) вычислить 6Дпч_2ст для второй ступени:

5Дпч_2ст = |Д + Дд1-25 + 40|;

(7.2)

где:

Д - показания прибора (уровень в канале Б) в режиме второй ступени при положениях переключателя 10, 20, 30, 40, 50, 60, 70, 80 дБ прибора для поверки аттенюаторов Д1-25,

Дд1-25 - положения переключателя прибора для поверки аттенюаторов Д1-25;

  • 18) результаты вычисления 5Дпч_2ст записать в протокол по форме таблицы 7.4;

  • 19) определить 5Дпч следующим образом:

  • - для ослабления 60 дБ: 5Дпч = 5Дпч_2ст_20,

таблицы 7.4 при положении Д1-25 20 дБ;

  • - для ослабления 70 дБ: 5Дпч = 5Дпч_2ст_30, таблицы 7.4 при положении Д1-25 30 дБ;

  • - для ослабления 80 дБ: 5Дпч = 5Дпч_2ст_40, таблицы 7.4 при положении Д1- 25 40 дБ;

  • - для ослабления 90 дБ: 5Дпч = 5Дпч_2ст_50, таблицы 7.4 при положении Д1- 25 50 дБ;

  • - для ослабления 100 дБ: 5Дпч = 5Дпч_2ст_60, где 8Дпч_2ст_60 -

таблицы 7.4 при положении Д1-25 60 дБ;

где 6ДпЧ_2СТ_20 -

где 6Дпч_2ст_30 -

где 6ДпЧ_2СТ_40 -

где 6ДпЧ_2СТ_50 -

погрешность 6Дпч_2ст

погрешность 6Дпч_2ст

погрешность 6Дпч_2ст

погрешность 6Дпч_2ст

погрешность 6Дпч_2ст

из

из

из

из

из

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

  • - для ослабления 110 дБ: 5Дпч = ЗДпч_2ст_бо+ 5Дпч_1ст_1о, где 5ДЦи_2стг_б0 - погрешность 5Дпч_2ст из таблицы 7.4 при положении Д1-15 60 дБ, 5Дпч_ют_10 - погрешность 5Дпч_ют из таблицы 7.4 при положении Д1-25 10 дБ;

  • - для ослабления 120 дБ: 5Дпч_2ст_бо+ 5Дпч_ют_о, где 5Дгн_2ст_бо - погрешность 5Дпч_2ст из таблицы 7.4 при положении Д1-25 60 дБ, 5Дпч_1ст_о - погрешность 5Дпч_ют из таблицы 7.4 при положении Д1-25 0 дБ;

20) записстт поллуенные погрешности ВДгн в прооткол по фооме ттблицы7.5.

Результаты поверки считать удовлетворительными, если одновременно выполняются

следующие условия::

  • - погрешности измерения 5Дпч соответствуют характеристикам пп. 4.4.6 (см. таблицу

4.5),

  • - ЗДпч_2ст при положении Д1-25 70 дБ (см. таблицу 7.5) не превосходит 0,6 дБ,

  • - ЗДпч_2ст при положении Д1-25 80 дБ (см. таблицу 7.5) не превосходит 1,5 дБ.

7.8.5 Определение погрешности измерения разности фаз 5ф

Определение погрешности измерения разности фаз (п. 4.4.11) проводить посредством вычисления 5ф по формулам (4.9)-(4.12) примечания п. 4.4.11.

В п я

-0 О я я п о к

Результаты поверки считать удовлетворительными, если вычисленные по формулам (4.9)- (4.12) значения 5ф соответствуют характеристикам п. 4.4.11.

7.8.6 Определение погрешности измерения разности фаз бфпч на промежуточной

частоте

Я ю

£

02

Я S

Определение погрешности измерения разности фаз бооч на промежуточной частоте (п. 4.4.12) проводить методом сравнения сдвига фазы, задаваемого калибратором фазы Н6-2 (далее - калибратор фазы).

£

Я

Я

S

S л м m

  • 1) установить в калибраторе фазы частоту 100 кГц, мощность на выходе 1 (опорном) 0 дБм, мощность на выходе 2 (измерительном) -40 дБм, сдвиг фаз 0 градусов.

    л

    й п

    я

    -0 О я я п о к

  • 2) подключить ко входам А2 и Б2 прибора выходы калибратора фазы эталона через аттенюаторы 10 дБ ТНСК.434821,011-01 из комплекта прибора и кабели соединительные ВЧ ТНСК.685671.066 с фильтром из комплекта ДК1-28 (опорный канал ко входу А2, измерительный канал ко входу Б2);

  • 3) отключить в приборе режим поверки на ПЧ:

    я п о с

    £

    Изм

    Лист

    № документа

    Подпись

    Дата

    ТНСК.411224.001 РЭ

    Лист

  • - нажать клавишу «СИСТЕМА» в группе клавиш управления (см. рисунок 5.3);

  • - нажать клавишу «След. меню»; в названии нижней многофункциональной клавиши меню отобразится информации о отключённом или включённом режиме поверки на ПЧ: «ПЧ Откл» или «ПЧ Вкл» соответственно;

  • - нажать третью сверху многофункциональную клавишу меню и установить состояние «ПЧ Откл».

  • 4) установить в приборе режим поиска частоты в диапазоне частот «ПоискД», частоту 100 кГ ц, и дождаться захвата ФАПЧ;

  • 5) в канале А и Б прибора установить режим отображения абсолютного уровня «А» и «Б»;

  • 6) установить в калибраторе фазы мощности на опорном и измерительном выходах такие, чтобы показания в каналах А2 и Б2 прибора были минус (20+0,5) дБм.

  • 7)  установить в приборе точность измерения 5;

  • 8) установить ручной режим установки усиления сигнала ПЧ (см. п. 5.5.16 Установка усиления сигнала ПЧ 20 кГц в преобразователе НЧ на странице 104);

  • 9) в канале ФАЗА включить относительный режим измерения и проконтролировать обнуление показаний фазы (см. п. 5.5.13 Включение/отключение относительного режима измерений на странице 102);

  • 10) установить в калибраторе фазы сдвиг фазы 10 градусов;

  • 11) записать результат измерения физм 1 в протокол по форме таблицы 7.6 в строку 10 °;

    Таблица 7.6

    фуеет,градус

    физм,градус

    5ф, градус

    10

    20

    170

    180

    -10

    20

Лист

ТНСК.411224.001 РЭ

-160

-170

  • 12) вычислить погрешность измерения и записать её в таблицу 7.6:

5р = |физм - фуст|;                                        (7.3)

  • 13) повторить измеренмя фИЗм при значеннах сдвига фазы ро, 30, 405505 60,70,80,90, 100, 110, 120, 130, 140, 150, 160, 170, 180 градусов и -20, -30, -40, -50, -60, -70, -80, -90, -100, -110, -120, -130, -140, -150, -160, -170 градусов, вычислить погрешности измерений, записать результаты в таблицу 7.6;

Примечание - Указанные в таблице 7.6 установленные значения сдвига разы выбраны, исходя из представления разы в приборе от минус 180 до 180 градусов. Допускается устанавливать разу в другом диапазоне, например от 0 до 360 градусов; важно только, чтобы весь круг перекрывался с одинаковым шагом 360/п градусов, где п -количество точек. В настоящей методике использован шаг 10 градусов, но допускается проводить измерения с другим шагом, не превышающим 15 градусов. При выборе диапазона установленных значений сдвига разы, отличного диапазона от минус 180 до 180 градусов, следует при записи в таблице 7.6 привести значения в диапазон от минус 180 до 180 градусов. При вычислении 5р для установленных значений 180 и минус 180 градусов следует учитывать, что это одно и то же значение: подставлять в приведённую выше рормулу руст с тем же знаком, что и измеренная величина.

Лист

ТНСК.411224.001 РЭ

7.8.7 Определение паразитных связей прибора (развязки).

Определение развязки (п. 4.4.7), проводить по методикам пунктов 7.8.7.1, 7.8.7.2,

7.8.7.3, и 7.8.74

Примечания:

  • 1 При проведении измерений в процессе определения паразитных связей прибора (развязки) допускается включать коррекцию развязки (см. п. 5.5.9 Коррекция недостаточной изоляции (развязки) каналов на странице 99).

  • 2 В приведённых ниже методиках Определение паразитных связей прибора (развязки) прибора проводится с помощью генераторов сигналов, имеющих дополнительный выход (в случае 7.8.7.4 половинной частоты). Допускается проведение поверки с генераторами, не имеющими дополнительного выхода. В этом случае следует разделить сигнал на два канала с помощью делителя мощности из комплекта прибора в диапазоне частот от 100 кГц до 17,85 ГГц и с помощью направленного ответвителя из комплекта прибора (поставляется по отдельному заказу) в диапазоне частот выше 17,85 ГГц. В остальном следует придерживаться методик 7.8.7.1, 7.8.7.2, 7.8.7.3, и 7.8.7.4.

7.8.7.1 Определение развязки прибора на частотах от 1(0( кГц до 18^(( МГц

в п я

Я О я я п о к

Определение развязки прибора проводить на частотах 100 кГц, 30 МГц и 179,99 МГц в следующей последовательности:

1)

2)

  • 3)

  • 4)

соединить приборы согласно схеме, приведённой на рисунке 7.7;

установить в генераторе частоту 100 кГц;

установить в приборе режим поиска в диапазоне частот «Поиск Д»;

установить диапазон частот прибора, включающий в себя установленную в

Я ю

£

03

Я S

£

Я

Я

S

S л м m

генераторе частоту (ввести эту частоту, см. п. 5.5.4 Установка частоты или диапазона частот на странице 95);

установить режимы измерения «Б» и «А»;

установить точность измерения «2»;

подать с дополнительного выхода генератора на вход А2 прибора сигнал с

100 кГц и уровнем приблизительно 0 дБм и дождаться захвата ФАПЧ (индикатор

  • 5)

  • 6)

7)

частотой

л

й п

я

Я О я я п о к

«ПОИСК» погашен);

  • 8) при помощи органов управления генератора и/или подбором аттенюаторов с ослаблением 6, и 20 дБ установить уровень сигнала на входе А2 от минус 30 до минус 40 дБм по показаниям цифрового индикатора канала А;

    я п о с

    £

    03 Я S

    Изм

    Лист

    № документа

    Подпись

    Дата

    ТНСК.411224.001 РЭ

    Лист

Примечание - Если захват ФАПЧ не происходит (подсвечен индикатор «ПОИСК» в группе «ДИАПАЗОН/ЧАСТОТА»), следует увеличить мощность сигнала на входе канала «А» до уровня от минус 10 дБм (100 мкВт) до минус 5 дБм (320 мкВт). Дождаться захвата ФАПЧ, включить режим поиска частоты вблизи установленной частоты «Поиск Ч» и после этого уменьшить мощность сигнала на входе канала А до уровня минус 40 дБм.

  • 9) установить уровень сигнала минус (10 ±1) дБ по цифровому индикатору канала Б;

  • 10) включить усреднение и установить максимальное количество усреднений 8;

  • 11) дождаться окончания цикла усреднения (количество измерений должно сравняться с максимальным значением);

  • 12) обнулить показания цифрового индикатора канала Б, установив относительный режим;

  • 13) подключить между основным выходом генератора и входом канала дополнительно аттенюаторы 8 с общим ослаблением 60 дБ и волновод предельный 9 следующем порядке: от выхода генератора к входу прибора - аттенюатор 10 дБ > кабель аттенюатор 30 дБ > волновод предельный > аттенюатор 30 дБ > аттенюатор 10 дБ;

  • 14) установить на основном выходе генератора минимальный уровень сигнала (отключить выход);

  • 15) установить точность измерения «5»;

    в п я

    -0 О я я п о к

  • 16) установить максимальное количество усреднений 16;

  • 17) произвести пуск измерения нажатием многофункциональной клавиши «Сброс» в меню «Усреднение» и дождаться окончания цикла усреднения (количество измерений должно сравняться с максимальным значением);

    Я ю

    £

    03

    Я S

  • 18) записать результат измерения развязки: развязка Др равна значению показаний в канале Б;

  • 19) повторить измерение развязки прибора по этой методике на частотах 30 и 180 МГц.;

    £

    Я

    Я

    S

    S л м m

Примечание - при измерении на частоте 180 МГц в приборе установить частоту немного ниже 180 МГц (например, 179 МГц), чтобы установился диапазон от 100 до 180 МГц.

л

й п

я

-0 О я я п о к

Результаты поверки считать удовлетворительными, если полученное значение развязки прибора соответствует характеристикам п. 4.4.7.

я п о с

£

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

1

1

4

Л

J

X

ч

20

ДБ

4

Л

у

X

20 ДБ

5    <

Генератор сигналов

Н30 дБМ 30 дБ W 30 дБ

X.

Дополнительный выход (задняя панель)

Основной выход

>-10 дБ ->

10

дБ

  • 1   Прибор для измерения ослабления ДК1-28.

  • 2  Генератор сигналов высокочастотный Г4-229.

  • 3  Кабель соединительный ВЧ ТНСК.685671.065, (1000мм) из состава прибора ДК1-28.

  • 4  Кабель соединительный ВЧ ТНСК.685671.065-01, (1600мм) из состава прибора ДК1 -28.

  • 5   Аттенюатор ТНСК.434821.01 1-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК 1 -28.

  • 6  Аттенюатор ТНСК.434821.011 -02 (ослабление 20 дБ, канал 7/3) из комплекта ДК 1 -28

  • 7  Аттенюатор ТНСК.434821.011 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-28.

  • 8   Аттенюатор ТНСК.434821.011 -03 (ослабление 30 дБ, канал 7/3) из комплекта ДК 1 -28.

  • 9  Волновод предельный ТНСК.468541.010 из комплекта ДК1-28.

Рисунок 7.7 - Схема электрическая подключения приборов для определения развязки

на Др частотах от 0,1 до 180 МГц

ТНСК.41 1224.001 РЭ

Лист

  • 7.8.7.2 Определение развязки прибора на частотах от 180 до 5000 МГц

Определение развязки проводить на частотах 180,01 МГц, 1999,99 МГц и 5000 МГц следующей последовательности:

  • 1) соединить приборы согласно схеме, приведённой на рисунке 7.8;

  • 2) установить в генераторе частоту 180,01 МГц;

  • 3) установить в приборе режим поиска в диапазоне частот «Поиск Д»;

  • 4) установить диапазон частот прибора, включающий в себя установленную в генераторе частоту (ввести эту частоту, см. п. 5.5.4 Установка частоты или диапазона частот на странице 95);

  • 5) установить режимы измерения «Б» и «А»;

  • 6) установить точность измерения «2»;

  • 7) подать с дополнительного выхода генератора на вход А1 прибора сигнал с частотой 180,01 МГг ц уровнем приблизительно минус 1 0 дБб и иождаться з ахвата ФААП (индикатор «ПОИСК» погашен);

  • 8) при помощи органов управления генератора и/или подбором аттенюаторов с ослаблением 6, и 20 дБ установить уровень сигнала на входе А1 от минус 30 до минус 40 дБм по показаниям цифрового индикатора канала А;

Примечание - Если захват ААПЧ не происходит (подсвечен индикатор «ПОИСК»), следует увеличить мощность сигнала на входе канала «А» до уровня от минус 30 дБм (1 мкВт) до минус 20 дБм (10 мкВт). Дождаться захвата ААПЧ, включить режим поиска частоты вблизи установленной частоты «Поиск Ч» и после этого уменьшить мощность сигнала на входе канала А до уровня от минус 30 до минус 40 дБм.

  • 9) установить уровень сигнала минус (10 ±1) дБ по цифровому индикатору канала Б;

  • 10) включить усреднение и установить максимальное количество усреднений 8;

  • 11) дождаться окончания цикла усреднения (количество измерений должно сравняться с максимальным значением);

  • 12) обнулить показания цифрового индикатора канала Б, установив относительный режим;

  • 13) подключить между основным выходом генератора и входом канала Б дополнительно аттенюаторы 8 с общим ослаблением 60 дБ и волновод предельный 9 в следующем порядке: от выхода генератора к входу прибора - аттенюатор 10 дБ > кабель > аттенюатор 30 дБ > волновод предельный > аттенюатор 30 дБ > аттенюатор 10 дБ;

    Изм

    Лист

    № документа

    Подпись

    Дата

    ТНСК.411224.001 РЭ

    Лист

  • 1    Прибор для измерения ДК1-28.

  • 2     Генератор сигналов высокочастотный Г4-229.

  • 3    Кабель соединительный ВЧ ТНСК.685671.065, (1000мм) из состава прибора ДК1-28.

  • 4    Кабель соединительный ВЧ ТНСК.685671.065-01, (1600мм) из состава прибора ДК1-28.

  • 5    Аттенюатор ТНСК.434821.011-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-28.

  • 6    Аттенюатор ТНСК.434821.011 -02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1 -28.

  • 7    Аттенюатор ТНСК.434821.011 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-28.

  • 8    Аттенюатор ТНСК.434821.011-03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-28.

  • 9    Волновод предельный ТНСК.468541.010 из комплекта ДК 1 -28.

  • 10    Переход коаксиальный 05 К 1 Р4-Б00 S3 из комплекта ДК1-28.

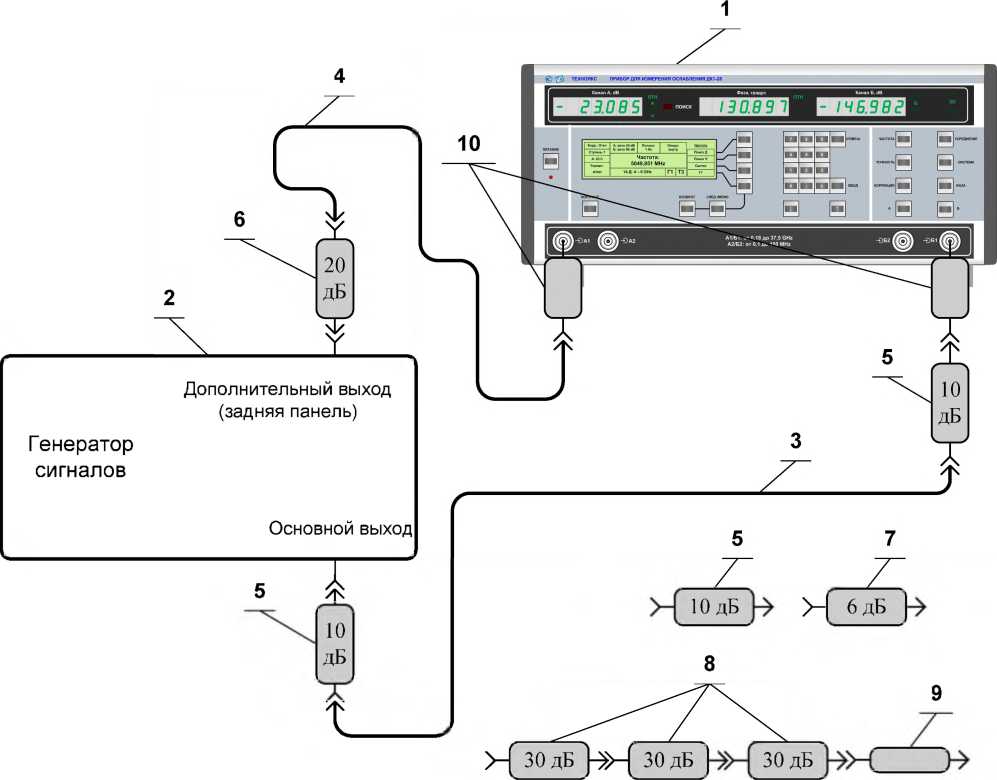

Рисунок 7.8 Схема электрическая подключения приборов для определения развязки

Др на частотах от 180 до 5000 МГц

Изм

Лист

№ документа

Подпись

Дата

ТНСК.41 1224.001 РЭ

Лист

  • 14) установить на основном выходе генератора минимальный уровень сигнала (отключить выход);

  • 15) установить точность измерения «5»;

  • 16) установить максимальное количество усреднений 16;

  • 17) произвести пуск измерения нажатием многофункциональной клавиши «Сброс» в меню «Усреднение» и дождаться окончания цикла усреднения (количество измерений должно сравняться с максимальным значением);

  • 18) если полученное значение развязки не превышает требуемое значение, то измерение развязки провести в режиме «Корр.разв.»;

  • 19) записать результат измерения развязки: развязка Др равна значению показаний в канале Б;

  • 20) повторить измерение развязки прибора по этой методике на частотах 1999,99 МГц. и 5000 МГц;

Результаты поверки считать удовлетворительными, если полученное значение развязки прибора соответствует характеристикам п. 4.4.7.

  • 7.8.7.3 Определение развязки прибора на частотах от 6 до 17,85 ГГц

Определение развязки проводить на частотах 6, 10 и 17,85 ГГц в следующей

последовательности:

В п я

Я О я я п о к

Я ю

£

03

Я S

£

Я

Я

S

S л м m

л

й п

я

Я О я я п о к

  • 1) соединить приборы согласно схеме, приведённой на рисунке 7.9;

  • 2) установить в генераторе частоту 6 ГГц;

  • 3) установить в приборе режим поиска в диапазоне частот «Поиск Д»;

  • 4) установить диапазон частот прибора, включающий в себя установленную в генераторе частоту (ввести эту частоту, см. п. 5.5.4 Установка частоты или диапазона частот на странице 95);

  • 5) установить режимы измерения «Б» и «А»;

  • 6) установить точность измерения «2»;

7) подать с д ополнительного в ыхода генератора на аход А1 прибора с игнал с с астотой

6 ГГц и уровнем приблизительно

(индикатор «ПОИСК» погашен);

8) при помищи органоо уноввлеыия

минус 10 дБм и

еенератоне и/или

дождаться захвата ФАПЧ

пилиором йитeнюaтopoв о ослаблением 6, и 20 дБ установить уровень сигнала на входе А1 от минус 30 до минус 40 дБм по показаниям цифрового индикатора канала А;

я п о с

£

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

Примечание - Если захват ФАПЧ не происходит (подсвечен индикатор «ПОИСК»), следует увеличить мощность сигнала на входе канала «А» до уровня от минус 30 дБм (1 мкВт) до минус 20 дБм (10 мкВт). Дождаться захвата ФАПЧ, включить режим поиска частоты вблизи установленной частоты «Поиск Ч» и после этого уменьшить мощность сигнала на входе канала А до уровня от минус 30 до минус 40 дБм.

  • 9) установить уровень сигнала минус (10 ±1) дБ по цифровому индикатору канала Б;

  • 10) включить усреднение и установить максимальное количество усреднений 8;

  • 11) дождаться окончания цикла усреднения (количество измерений должно сравняться с максимальным значением);

  • 12) обнулить показания цифрового индикатора канала Б, установив относительный режим;

  • 13) подключить между основным выходом генератора и входом канала дополнительно аттенюаторы 8 с общим ослаблением 60 дБ и волновод предельный 9 следующем порядке: от выхода генератора к входу прибора - аттенюатор 10 дБ > кабель аттенюатор 30 дБ > волновод предельный > аттенюатор 30 дБ > аттенюатор 10 дБ;

  • 14) установить на основном выходе генератора минимальный уровень сигнала (отключить выход);

  • 15) установить точность измерения «5»;

  • 16) установить максимальное количество усреднений 16;

    в п я

    -0 О я я п о к

  • 17) произвести пуск измерения нажатием многофункциональной клавиши «Сброс» в меню «Усреднение» и дождаться окончания цикла усреднения (количество измерений должно сравняться с максимальным значением);

    Я ю

    £

    03

    Я S

  • 18) если полученное значение развязки не превышает требуемое значение, то измерение развязки провести в режиме «Корр.разв.»;

  • 19) записать результат измерения развязки: развязка Др равна значению показаний в канале Б;

    £

    Я

    Я

    S

    S л м m

  • 20) повторить измерение развязки прибора по этой методике на частотах 10 и17,85 ГГц.

Результаты поверки считать удовлетворительными, если полученное значение развязки прибора соответствует характеристикам п. 4.4.7.

л

й п

я

-0 О я я п о к

я п о с

£

03 Я S

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

Генератор сигналов

>-[ 10 дБ ]->   >-| 6 дБ ->

9

У— 30 дБ 30 дБ     30 дБ ><

Дополнительный выход (задняя панель)

Основной выход

10

дБ

8

  • 1   Прибор для измерения ослабления ДК1-28

  • 2   Генератор сигналов высокочастотный Г4-232.

  • 3  Кабель соединительный ВЧ ТНСК.685671.065 (1000мм) из состава прибора ДК1-28.

  • 4  Кабель соединительный ВЧ ТНСК.685671.065-01 (1600мм) из состава прибора ДК1-28.

  • 5  Аттенюатор ТНСК.434821.011-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-28.

  • 6  Аттенюатор ТНСК.434821.011 -02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1 -28.

  • 7  Аттенюатор ТНСК.434821.011 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-28.

  • 8  Аттенюатор ТНСК.434821.011-03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-28.

  • 9  Волновод предельный ТНСК.468541.010 из комплекта ДК 1 -28.

  • 10  Переход коаксиальный 05 К 1 ₽4-S00 S3 из комплекта ДК1-28.

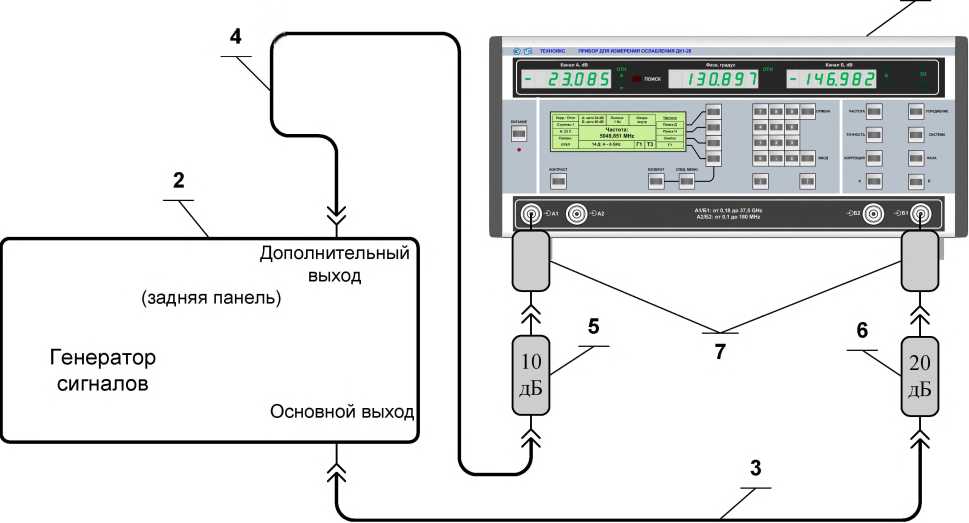

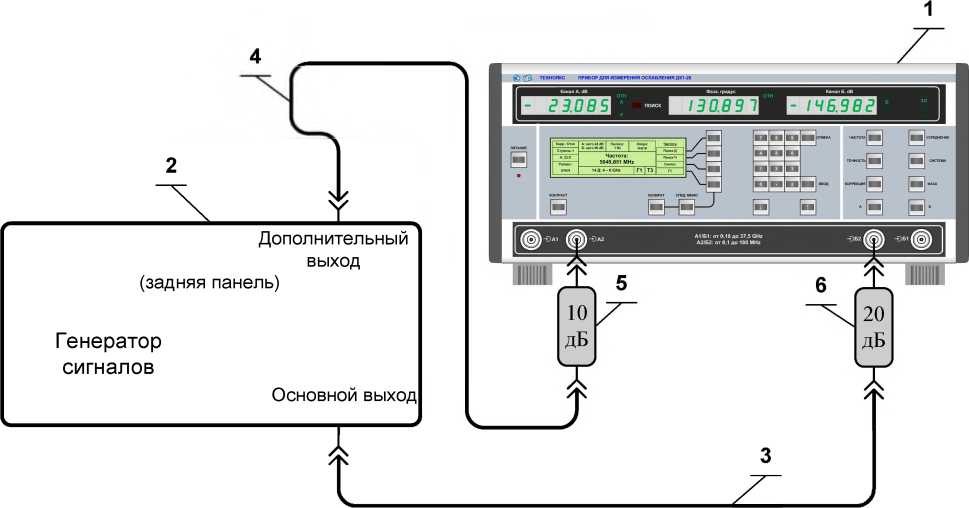

Рисунок 7.9 Схема электрическая подключения приборов для определения развязки

Др прибора ДК 1 -28 на частотах 6, 10 и 1 7,85 ГГ ц

Изм

Лист

№ документа

Подпись

Дата

ТНСК.41 1224.001 РЭ

Лист

  • 7.8.7.4 Определение развязки прибора на частоте 37,5 ГГц

Определение развязки проводить на частоте 37,5 ГГц в следующей последовательности:

  • 1) соединить приборы согласно схеме, приведённой на рисунке 7.10;

  • 2) установить в генераторе частоту 37,5 ГГц;

  • 3) установить в приборе режим поиска в диапазоне частот «Поиск Д»;

  • 4) установить диапазон частот прибора, включающий в себя установленную в генераторе частоту (ввести эту частоту, см. п. 5.5.4 Установка частоты или диапазона частот на странице 95);

  • 5) установить режимы измерения «Б» и «А»;

  • 6) установить точность измерения «2»;

  • 7) подать с дополнительного выхода генератора на вход А1 прибора сигнал с частотой 18,75 ГГц (половина от 37,5 ГГц) и уровнем приблизительно минус 10 дБм и дождаться захвата ФАПЧ (индикатор «ПОИСК» погашен);

  • 8) при помощи органов управления генератора и/или подбором аттенюаторов с ослаблением 6, 10, 20 и 30 дБ установить уровень сигнала на входе А1 от минус 30 до минус 40 дБм по показаниям цифрового индикатора канала А;

Примечание - Если захват ФАПЧ не происходит (подсвечен индикатор «ПОИСК»), следует увеличить мощность сигнала на входе канала «А» до уровня от минус 30 дБм (1 мкВт) до минус 20 дБм (10 мкВт). Дождаться захвата ФАПЧ, включить режим поиска частоты вблизи установленной частоты «Поиск Ч» и после этого уменьшить мощность сигнала на входе канала А до уровня от минус 30 до минус 40 дБм..

  • 9)   установить в приборе режим работы по второй гармонике в канале Б «Г2» (см. п. 5.5.7 Работа на гармониках опорного сигнала в канале Б на странице 98);

  • 10) установить уровень сигнала от минус 10 до минус 8 дБ по цифровому индикатору канала Б;

  • 11)  включить усреднение и установить максимальное количество усреднений 8;

  • 12) дождаться окончания цикла усреднения (количество измерений должно сравняться с максимальным значением);

  • 13) обнулить показания цифрового индикатора канала Б, установив относительный режим;

  • 14) установить на основном выходе генератора минимальный уровень сигнала (отключить выход), и в тракте канала Б добавить аттенюатор 30 дБ из комплекта прибора между аттенюаторами по 6 дБ (позиция 12 на рисунке 7.10);

    Изм

    Лист

    № документа

    Подпись

    Дата

    ТНСК.411224.001 РЭ

    Лист

  • 15) установить точность измерения «5»;

  • 16) установить максимальное количество усреднений 16;

  • 17) произвести пуск измерения нажатием многофункциональной клавиши «Сброс» в меню «Усреднение» и дождаться окончания цикла усреднения (количество измерений должно сравняться с максимальным значением);

  • 18) если полученное значение развязки не превышает требуемое значение, то измерение развязки провести в режиме «Корр.разв.»;

  • 19) записать результат измерения развязки: развязка Др равна значению показаний в канале Б;

Результаты поверки считать удовлетворительными, если полученное значение развязки прибора соответствует характеристикам п. 4.4.7.

в п я

-0 О я я п о к

Я ю

£

03

Я S

£

Я

Я

S

S л м m

л

й п

я

-0 О я я п о к

я п о с

£

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

  • 1   Прибор для измерения ослабления ДК1-28.

  • 2  Генератор сигналов высокочастотный Г4-232.

  • 3   Преобразователь частоты из комплекта Г4-232.

  • 4  Кабель соединительный ВЧ ТНСК.852.793-01 из комплекта Г4-232.

  • 5   Кабель соединительный ВЧ ТНСК.685671.065-01 (1600мм) из комплекта ДК1-28.

  • 6  Кабель соединительный ТНСК.685621.012, (питание и управление преобразователя) из комплекта Г4-232.

  • 7   Аттенюатор ТНСК.434821.011-01 (ослабление 10 дБ. канал 7/3) из комплекта ДК1 -28.

  • 8  Аттенюатор ТНСК.434821.011-02 (ослабление 20 дБ. канал 7/3) из комплекта ДК1-28.

  • 9  Аттенюатор ТНСК.434821.01 1 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-28.

  • 10  Аттенюатор ТНСК.434821.01 1-03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-28.

  • 1 1 Переход коаксиальный 05 К 1 P4-S00 S3 (канал 7/3) из комплекта ДК1-28.

  • 12  Переход коаксиальный 09 К 1 Р4-800 83 (канал 2.4/1) из комплекта ДК1-28.

  • 13  Аттенюатор Д2М-50-10-05Р-05 (ослабление 10 дБ, канал 2,4/1) из комплекта ДК1-28.

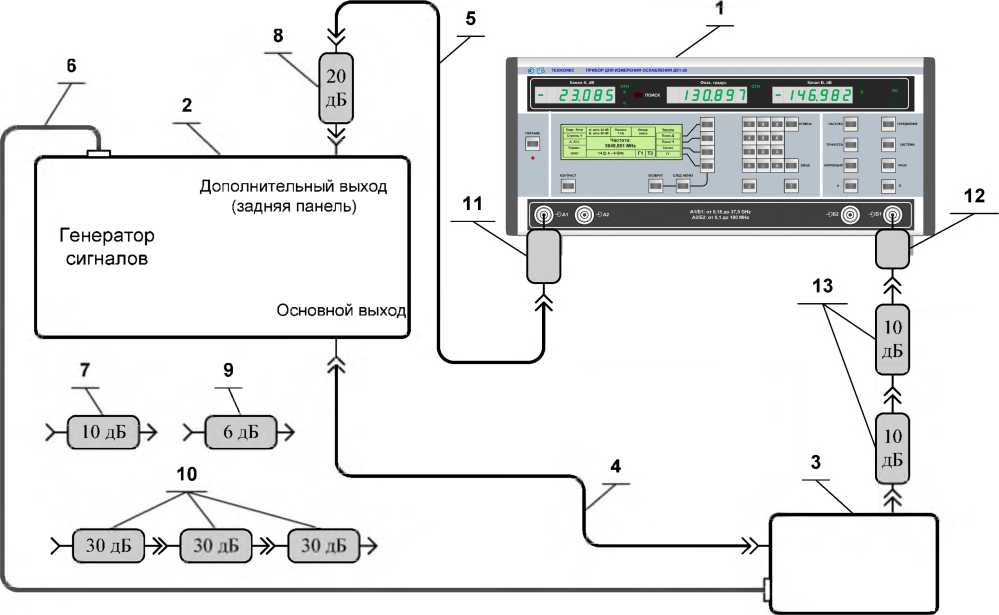

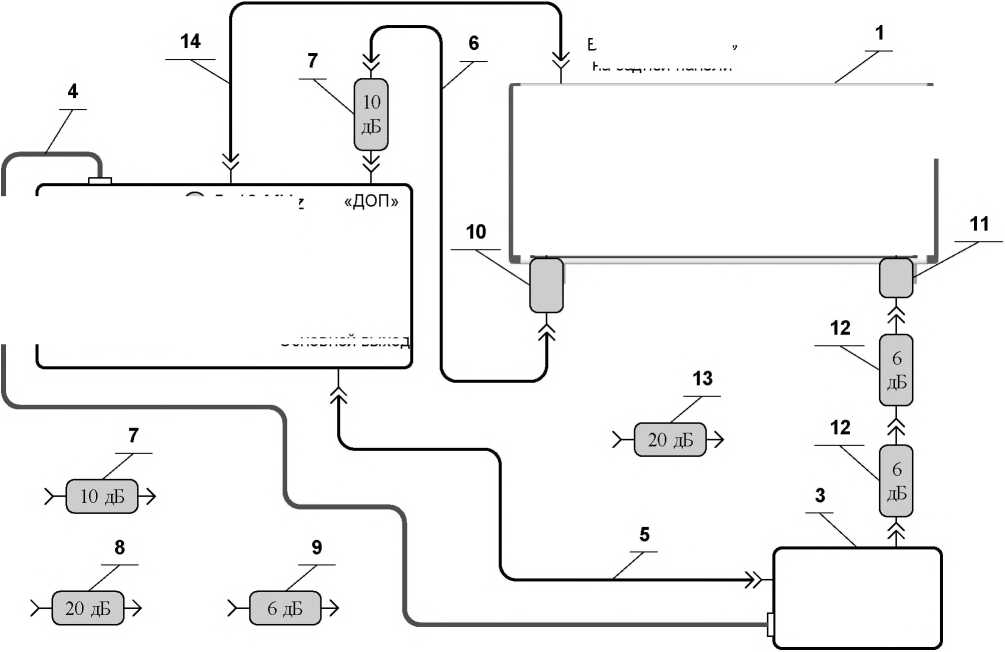

Рисунок 7.10 - Схема электрическая подключения приборов для определения развязки Др прибора ДК1-28 на частоте 37,5 ГГц.

Лист

ТНСК.411224.001 РЭ

7.8.8 Определение нелинейности входных цепей прибора по ослаблению н разности физ

Олаеиененде ненднеИнвстл вхвиных целеИ прибора лв вснабненлю л разности фаз

(л. 4.4.8, 4.4.13) лрвввилть лв метвилкам лунктвв 7.8.8.1, 7.8.8.2, 7.8.8.3 л 7.8.8.4.

  • 7.8.8.1 Опреееление нолинeйиocти вхлон^ю цехей леибора во оллоблению и разности фаз в и11а11аз()не частот вт 0,1 ив 180 МГц

Олреиененле ненлнеИнвстл вхвиных целеИ лрлбвра лв вснабненлю л разнвстл фаз в илалазвне частвт вт 0,1 ив 180 МГц, лрвввилть на частвтах 100 кГц, 30 МГц л 179,9999 МГц в снеиующеИ лвснеивватеньнвстл:

  • 1)  свеилнлть лрлбвры свгнаснв схеме, лрлвеиённвИ на рлсунке 7.11;

  • 2) устанввлть в генератвре частвту 100 кГц л мвщнвсть на вснввнвм выхвие 10 иБм (10 мВт);

  • 3) устанввлть в лрлбвре режлм слнтеза частвты «Слнтез»;

  • 4)  устанввлть в лрлбвре частвту 100 кГц;

  • 5) устанввлть в лрлбвре режлм внешнеИ влврнвИ частвты 10 МГц л убеилться, чтв устанввлнась нврманьная слнхрвнлзацля;

  • 6) устанввлть режлмы лзмеренля «Б» л «А» л вткнючлть втнвслтеньныИ режлм на лнилкатврах ФАЗЫ, л кананвв А л Б;

  • 7)  устанввлть твчнвсть лзмеренля «5»;

  • 8) устанввлть урввень слгнана млнус (10 ±1) иБ лв цлфрвввму лнилкатвру канана Б лрл лвмвщл лзмененля урввня слгнана на вснввнвм выхвие;

  • 9) устанввлть режлмы лзмеренля «Б/А» л «А/Б»

  • 10) вкнючлть усреиненле л устанввлть макслманьнве квнлчествв усреиненлИ 4;

  • 11) ивжиаться вквнчанля цлкна усреиненля (квнлчествв лзмеренлИ ивнжнв сравняться с макслманьным значенлем);

  • 12) вбнунлть лвказанля цлфрввых лнилкатврвв канана Б л ФАЗЫ, устанввлв втнвслтеньныИ режлм;

    Изм

    Ллст

    № докумйета

    Подрдвь

    Дата

    ТНСК.411224.001 РЭ

    Ллст

  • 1  Прибор для измерения ослабления ДК1-28.

  • 2  Генератор сигналов высокочастотный Г4-229.

  • 3  Кабель соединительный ВЧ ТНСК.685671.065 (1000мм) из комплекта ДК1-28.

  • 4  Кабель соединительный ВЧ ТНСК.685671. 065-01 (1600мм) из комплекта ДК1-28.

  • 5  Аттенюатор ТНСК.434821.011 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-28.

  • 6  Аттенюатор ТНСК.434821.011 -03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-28.

  • 7  Кабель соединительный ВЧ ТНСК4.852.5 1 7-08 из комплекта прибора Г4-229

  • 8  Делитель мощности ТНСК.4685 12.003 из комплекта ДК1-28.

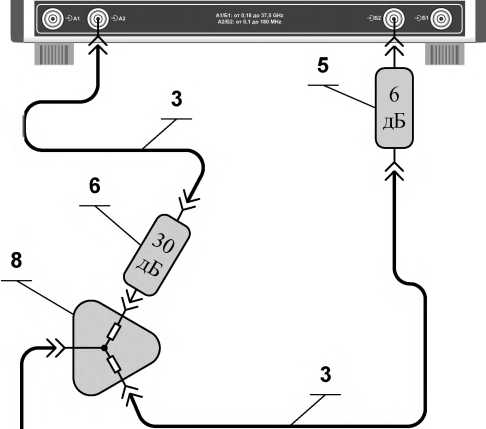

Рисунок 7.11 - Схема электрическая подключения приборов для определения

нелинейности входных цепей прибора по ослаблению и разности фаз

ДК1-28 на частотах 0,1, 30 и 179,9999 МГц

Лист

ТНСК.411224.001 РЭ

  • 13)  включить режим ручной установки усиления в преобразователях НЧ (см. 5.5.16 Установка усиления сигнала ПЧ 20 кГц в преобразователе НЧ на странице 104);

  • 14) понизить уровень сигнала на основном выходе генератора на 10 дБ по показаниям генератора;

  • 15) произвести пуск цикла измерения нажатием многофункциональной клавиши

«Сброс» в меню «Усреднение» (см. рисунок 5.16 на странице 78) и дождаться окончания 4-го цикла измерения;

  • 16)  записать показания цифровых индикаторов фазы ф и канала «Б» Д; как нелинейность входных цепей прибора по ослаблению и разности фаз

  • 17)    повторить по этой методике Определение нелинейности входных цепей прибора по ослаблению и разности фаз на частотах 30 МГц и 179,9999 МГц,

Результаты поверки считать удовлетворительными, если нелинейности входных цепей прибора по ослаблению Дн и разности фаз фн не выходят за пределы, установленные характеристиках п.п. 4.4.8 и 4.4.13.

  • 7.8.8.2 Определение нилинейности втидных цепей прйбора по ослаблснию разности фаз в диапазоне частот от 0,18 до 5 ГГц

Определение нелинейности входных цепей прибора по ослаблению и разности фаз

диапазоне частот от 0,18 до 5 ГГц, проводить на частотах 180 МГц, 2 и 5 ГГц в следующей последовательности:

в п я

-0 О я я п о к

1)

2)

  • 3)

  • 4)

  • 5)

соединить приборы согласно схеме, приведённой на рисунке 7.12;

установить в генераторе частоту 180 МГц;

установить в приборе режим синтеза частоты «Синтез»;

Я ю

£

03

Я S

установить в приборе частоту 180 МГц;

установить в приборе режим внешней опорной частоты 10 МГц и убедиться, что

установилась нормальная синхронизация;

£

Я

Я

S

S л м m

л

й п

я

-0 О я я п о к

я п о с

£

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

z

7

Основной выход

Генератор сигналов

ф 10 MHz

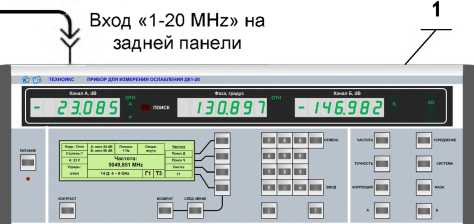

Вход «1-20 MHz» на

у задней панели

(задняя панель)

  • 1   Прибор для измерения ослабления ДК1-28.

  • 2  Генератор сигналов высокочастотный Г4-229.

  • 3  Кабель соединительный ВЧ ТНСК.685671.065 (1000мм) из комплекта ДК1 -28.

  • 4  Кабель соединительный ВЧ ТНСК.685671. 065-01 (1600мм) из комплекта ДК1-28.

  • 5  Аттенюатор ТНСК.434821.011 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-28.

  • 6  Аттенюатор ТНСК.434821.011 -03 (ослабление 30 дБ, канал 7/3) из комплекта ДК 1 -28.

  • 7  Кабель соединительный ВЧ ТНСК4.852.5 17-08 из комплекта прибора Г4-229.

  • 8  Делитель мощности ТНСК.468512.003 из комплекта ДК1-28.

  • 9  Переход коаксиальный 05 К 1 ₽4-S00 S3 (канал 7/3) из комплекта ДК1-28.

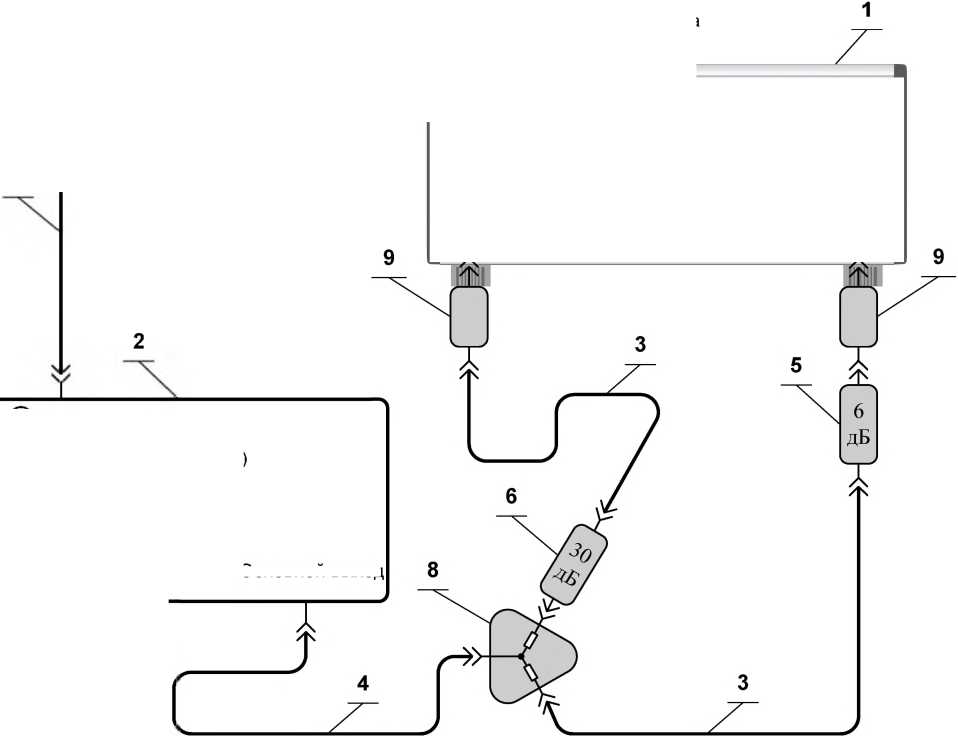

Рисунок 7.12 - Схема электрическая подключения приборов для определения

нелинейности входных цепей прибора по ослаблению и разности фаз

ДК1-28 на частотах от 1 80 до 5000 МГц

Лист

ТНСК.41 1224.001 РЭ

  • 6) установить режимы измерения «Б» и «А» и отключить относительный режим на индикаторах ФАЗЫ и каналов А и Б;

  • 7) установить точность измерения «5»;

  • 8) установить уровень сигнала (минус 10 ±1) дБ по цифровому индикатору канала Б при помощи изменения уровня сигнала на основном выходе генератора;

  • 9) установить режимы измерения «Б/А» и «А/Б»

  • 10) включить усреднение и установить максимальное количество усреднений 4;

  • 11) дождаться окончания цикла усреднения (количество измерений должно сравняться с максимальным значением);

  • 12) обнулить показания цифровых индикаторов канала Б и ФАЗЫ, установив относительный режим;

  • 13) включить режим ручной установки усиления в преобразователях НЧ (см. 5.5.16 Установка усиления сигнала ПЧ 20 кГц в преобразователе НЧ на странице 104);

  • 14) понизить уровень сигнала на основном выходе генератора на 10 дБ по показаниям генератора;

  • 15) произвести пуск цикла измерения нажатием многофункциональной клавиши

    в п я

    -0 О я я п о к

    Я ю

    £

    03

    Я S

«Сброс» в меню «Усреднение» (см. рисунок 5.16 на странице 78) и дождаться окончания 4-го цикла измерения;

  • 16) записать показания цифровых индикаторов фазы ф и канала «Б» Д; как нелинейность входных цепей прибора по ослаблению и разности фаз

  • 17) повторить по этой методике определение нелинейности входных цепей прибора по ослаблению и разности фаз на частотах 2 и 5 ГГц,;

Результаты поверки считать удовлетворительными, если нелинейности входных цепей прибора по ослаблению Дн и разности фаз фн не выходят за пределы, установленные в характеристиках п.п. 4.4.8 и 4.4.13.

£

Я

Я

S

S л м m

л

й п

я

-0 О я я п о к

  • 7.8.8.3 Определение нилинейности втидных цепей прйбора по ослаблснию и разности фаз на частотах 6, 10 и 17,85 ГГц

Определение нелинейности входных цепей прибора по ослаблению и разности фаз на частотах 6, 10 и 17,85 ГГц в следующей последовательности:

  • 1) соединить приборе! согласно схеме, приведённой на рисунке 7.13;

    я п о с

    £

    Изм

    Лист

    № документа

    Подпись

    Дата

    ТНСК.411224.001 РЭ

    Лист

    1

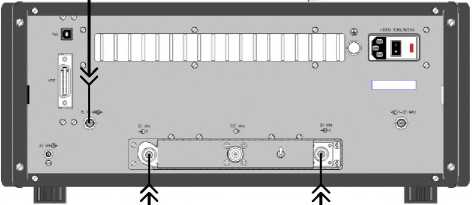

    ф Выход «5; 10 MHz»

    V на задней панели

    г

    (задняя панель)

    Основной выход

    -£) 5, 10 MHz

    ч

    Генератор сигналов

    Т’—             0

    $

    ' ) \

    6

    ч___

    >

    ДБ

  • 1  Прибор для измерения ослабления ДК1-28.

  • 2  Генератор сигналов высокочастотный Г4-232.

  • 3  Кабель соединительный ВЧ ТНСК.685671.065 (1000мм) из комплекта ДК1-28.

  • 4  Кабель соединительный ВЧ ТНСК.685671. 065-01 (1600мм) из комплекта ДК1-28.

  • 5  Аттенюатор ТНСК.434821.011 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-28.

  • 6  Аттенюатор ТНСК.434821.011-03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-28.

  • 7  Кабель соединительный ВЧ ТНСК4.852.517-08 из комплекта прибора Г4-232.

  • 8  Делитель мощности ТНСК.468512.003 из комплекта ДК1-28.

  • 9  Переход коаксиальный 05 К 1P4-S00 S3 (канал 7/3) из комплекта ДК1-28

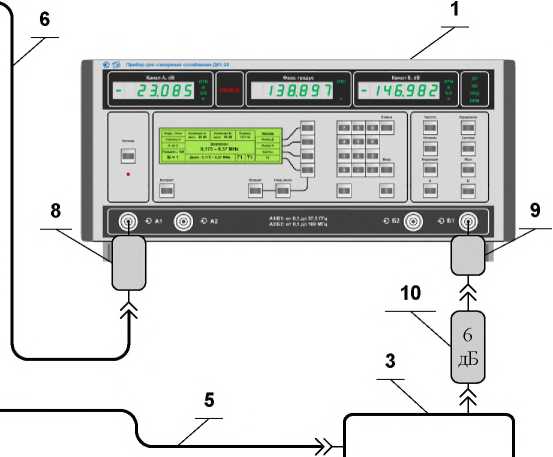

Рисунок 7.13 - Схема электрическая подключения приборов для определения нелинейности входных цепей прибора по ослаблению и разности фаз ДК1-28 на частотах 6, 10 и 17,85 ГГц

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

  • 2) установить в генераторе частоту 6 ГГ ц;

  • 3) установить в приборе режим синтеза частоты «Синтез» и установить частоту 6 ГГц;

  • 4) включить в приборе выход опорного источника 10 МГ ц;

  • 5) убедиться, что в генераторе сигналов Г4-232 установлен режим внешнего опорного источника 10 МГц и в системе ФАПЧ блока опорных частот (ФАПЧ-4) установилась нормальная синхронизация;

  • 6) установить режимы измерения «Б» и «А» и отключить относительный режим на индикаторах ФАЗЫ, и каналов А и Б;

  • 7) установить точность измерения «5»;

  • 8) установить уровень сигнала (минус 10 ±1) дБ по цифровому индикатору канала Б при помощи изменения уровня сигнала на основном выходе;

  • 9) установить режимы измерения «Б/А» и «А/Б»

  • 10) включить усреднение и установить максимальное количество усреднений 4;

  • 11) дождаться окончания цикла усреднения (количество измерений должно сравняться с максимальным значением);

  • 12) обнулить показания цифровых индикаторов канала Б и ФАЗЫ, установив относительный режим;

  • 13) включить режим ручной установки усиления в преобразователях НЧ (см. 5.5.16 Установка усиления сигнала ПЧ 20 кГц в преобразователе НЧ на странице 104);

    в п я

    -0 О я я п о к

  • 14) понизить уровень сигнала на основном выходе генератора на 10 дБ по показаниям генератора;

  • 15) произвести пуск цикла измерения нажатием многофункциональной клавиши

«Сброс» в меню «Усреднение» (см. рисунок 5.16 на странице 78) и дождаться окончания 4-го

Я ю

£

03

Я S

цикла измерения;

  • 16) записать показания цифровых индикаторов фазы ф и канала «Б» Д; как нелинейность входных цепей прибора по ослаблению и разности фаз

    £

    Я

    Я

    S

    S л м m

  • 17) повторить по этой методике определение нелинейности входных цепей прибора по ослаблению и разности фаз на частотах 10 и 17,85 ГГц;

    л

    й п

    я

    -0 О я я п о к

Результаты поверки считать удовлетворительными, если нелинейности входных цепей прибора по ослаблению Дн и разности фаз фи не выходят за пределы, установленные в характеристиках п.п. 4.4.8 и 4.4.13.

я п о с

£

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

в п я

-0 О я я п о к

Я ю

£

02

Я S

£

02

Я

Я

S

Л

м m

л

й п

я

Я О я я п о к

Я П О с £

Я Я S

7.8.8.4  Определение нелинейности входных цепей прйбора по ослаблснию и

разности фаз на частоте 37,5 ГГц

Примечание - В приведённой ниже методике определение нелинейности входных цепей прибора проводится с помощью генератора сигналов Г4-232, дополнительный выход половинной частоты. Допускается проведение

имеющего

поверки с генератором, не имеющим дополнительного выхода. В этом случае следует разделить сигнал на два канала с помощью направленного ответвителя из комплекта прибора (поставляется по отдельному заказу) и обеспечить следующие начальные уровни на входах каналов А и Б: от минус 40 минус 30 в канале А и минус 10 ±1 дБ в канале Б. Дальнейшая Определение должна проводиться в последовательности, изложенной в методиках 7.8.8.1, 7.8.8.2 и 7.8.8.З.

Определение нелинейности входных цепей прибора по ослаблению и разности фаз на частоте 37,5 ГГц проводить в следующей последовательности:

соединить приборы согласно схеме, приведённой на рисунке 7.14;

генераторе частоту 37,5 ГГц;

приборе режим синтеза частоты «Синтез»

приборе частоту 18,75 МГц;

1)

2)

  • 3)

  • 4)

установить

установить

установить

  • 5) включить в приборе выход опорного источника 10 МГц;

  • 6) убедиться, что в генераторе сигналов Г4-232 установлен режим внешнего опорного источника 10 МГц и в системе ФАПЧ блока опорных частот (ФАПЧ-4) установилась

нормальная синхронизация;

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

(задняя панель)

Генератор сигналов

Основной выход

«УПРАВЛЕНИЕ» —(Г) 5, 10 MHz

Выход «5; 10 MHz» на задней панели

  • 1  Прибор для измерения ослабления ДК1-28.

  • 2  Генератор сигналов высокочастотный Г4-232.

  • 3  Преобразователь частоты из комплекта Г4-232.

  • 4  Кабель соединительный ТНСК.685621.012, (питание и управление преобразователя) из комплекта Г4-232.

  • 5  Кабель соединительный ВЧ ТНСК.852.793-01 из комплекта Г4-232.

  • 6  Кабель соединительный ВЧ ТНСК.685671.065-01 (1600мм) из комплекта ДК1-28.

  • 7  Аттенюатор ТНСК.434821.011-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-28.

  • 8  Аттенюатор ТНСК.434821.011-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-28.

  • 9  Аттенюатор ТНСК.434821.011 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-28.

  • 10  Переход коаксиальный 05 К 1P4-S00 S3 (канал 7/3) из комплекта ДК1-28.

  • 11  Переход коаксиальный 09 К 1Р4-800 83 (канал 2,4/1) из комплекта ДК1-28.

  • 12  Аттенюатор Д2М-50-6-05Р-05 (ослабление 6 дБ, канал 2,4/1) из комплекта ДК1-28.

  • 13  Аттенюатор Д2М-50-20-05Р-05 (ослабление 20 дБ, канал 2,4/1) из комплекта ДК1-28.

  • 14  Кабель соединительный ВЧ ТНСК4.852.517-08 из комплекта прибора Г4-232.

Рисунок 7.14 - Схема электрическая подключения приборов для определения нелинейности входных цепей прибора по ослаблению и разности фаз ДК1-28 на частоте 37,5 ГГц

ТНСК.411224.001 РЭ

Лист

в п я

-0 О я я п о к

Я ю

£

03

Я S

£

Я

Я

S

S л м m

л

й п

я

-0 О я я п о к

я п о с

£

03 Я S

  • 7) установить в приборе режим работы по первой гармонике в канале Б «Г1» (см. п. 5.5.7 Работа на гармониках опорного сигнала в канале Б на странице 98);

  • 8) установить режимы измерения «Б» и «А» и отключить относительный режим на индикаторах ФАЗЫ и каналов и А Б;

  • 9)  установить точность измерения «5»;

  • 10) установить уровень сигнала от минус 10 до минус 25 дБ по цифровому индикатору канала А при помощи изменения уровня сигнала на дополнительном выходе генератора и/или при помощи подбора аттенюаторов из комплекта ДК1-28;

  • 11) установить в приборе режим работы по второй гармонике в канале Б «Г2»;

  • 12) установить в приборе частоту 37,5 ГГц и подобрать уровень сигнала минус (10 ±1) дБ по цифровому индикатору канала Б при помощи изменения уровня сигнала на основном выходе генератора и запомнить выходной уровень сигнала (Д1Б) на индикаторе

генератора;

  • 13) установить режимы измерения «Б/А»

  • 14) включить усреднение и установить максимальное количество усреднений 4;

  • 15) дождаться окончания цикла усреднения (количество измерений должно сравняться с максимальным значением);

  • 16) обнулить показания цифровых индикаторов канала Б и ФАЗЫ, установив относительный режим;

  • 17)  включить режим ручной установки усиления в преобразователях НЧ (см. 5.5.16 Установка усиления сигнала ПЧ 20 кГц в преобразователе НЧ на странице 104);

  • 18) понизить уровень сигнала на основном выходе генератора на 10 дБ по показаниям

генератора;

19) произвести пуск цикла измерения нажатием многофункциональной клавиши

«Сброс» в меню «Усреднение» (см. рисунок 5.16 на странице 78) и дождаться окончания 4-го

цикла измерения;

  • 20) записать показания цифровых индикаторов фазы ф1 и канала Б Д1;

  • 21) включить дополнительно аттенюатор ослаблением 20 дБ (Д2М-50-20-05Р-05) в измерительный канал «Б»;

  • 22) восстановить прежний уровень сигнала Д1б на выходе генератора регулировкой

уровня сигнала генератора;

включить режим автоматической установки усиления в преобразователях НЧ; дождаться гашения подсветки дополнительных точек в цифровых индикаторах; включить режим ручной установки усиления в преобразователях НЧ;

  • 23)

  • 24)

  • 25)

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

  • 26) произвести пуск цикла измерения нажатием многофункциональной клавиши

«Сброс» в меню «Усреднение» (см. рисунок 5.16 на странице 78) и дождаться окончания 4-го цикла измерения;

  • 27)  обнулить показания цифровых индикаторов канала Б и ФАЗЫ, установив относительный режим;

  • 28) понизить уровень сигнала на основном выходе генератора на 10 дБ;

  • 29) произвести пуск цикла измерения нажатием многофункциональной клавиши «Сброс» в меню «Усреднение» (см. рисунок 5.16 на странице 78) и дождаться окончания 4-го цикла измерения;

  • 30) записать измеренные значения ослабления Д2 и разности фаз ф2;

  • 31) вычислить нелинейности входных цепей прибора по ослаблению Дн и разности фаз фн по формулам: (7.4) и (7.5);

Дн = |Д1 - Д2|,                                          (7.4)

фи = |ф1 - ф2|.                                             (7.5)

Результаты поверки считать удовлетворительными, если нелинейности входных цепей прибора по ослаблению Дн и разности фаз фн не выходят за пределы, установленные в характеристиках п.п. 4.4.8 и 4.4.13

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

7.8.9   Oпpeдeлениe еIининаланoгo н мокиимклимого нооо ней снейалов нл вхннйх

прибора

Определение минимального и максимального уровней сигналов на входах (п.п. 4.4.2 и 4.4.9) проводить по методикам пунктов 7.8.9.1, 7.8.9.2, 7.8.9.3 и 7.8.9.4.

приведённых ниже методиках Определение минимального и

Примечание - В

максимального уровней дополнительный выход

поверки с

разделить

диапазоне

комплекта

сигналов проводится с помощью генераторов сигналов, имеющих (в случае 7.8.9.4 половинной частоты). Допускается проведение генераторами, не имеющими дополнительного выхода. В этом случае следует сигнал на два канала с помощью делителя мощности из комплекта прибора в частот от 100 кГц до 17,85 ГГц и с помощью направленного ответвителя из прибора (поставляется по отдельному заказу) в диапазоне частот выше 17,85 ГГц.

В остальном следует придерживаться методик 7.8.9.1, 7.8.9.2, 7.8.9.3 и 7.8.9.4.

7.8.9.1  Определение миниманиного и мокиимклиного нрго ней вигналов нл

входах прибора в диапазоне частот 0,1-180 МГц

Определение минимального и максимального уровней сигналов на входах прибора проводить на частотах 100 кГц, 30 МГц и 179,9999 МГц в следующей последовательности:

В п я

-0 О я я п о к

  • 1) подключить к основному выходу генератора Г4-229 кабель соединительный ВЧ ТНСК.685671.065 (1000мм) из комплекта прибора ДК1-28, а к выходу кабеля - аттенюатор ТНСК.434821.011-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-28;

  • 2) установить в генераторе частоту 100 кГц;

    Я ю

    £

    02

    Я S

  • 3) подключить выход этого аттенюатора ко входу осциллографа С1-92 через переход коаксиальный ТНСК.434541.009 (7/3 розетка-«байонет» вилка) из комплекта ДК1-28 и настроить полный размах выходного сигнала (выходную мощность) на 400 мВ (100 мкВт на нагрузке 50 Ом) по показаниям осциллографа;

    £

    Я

    Я

    S

    S л м m

  • 4) не меняя настроек основного выхода генератора, соединить приборы согласно схеме, приведённой на рисунке 7.15 (на вход «Б2» прибора подать сигнал, установленный по осциллографу, через тот же кабель и тот же аттенюатор, что и при установке мощности);

  • 5) установить в приборе режим поиска частоты в диапазоне частот «Поиск Д»;

  • 6) установить в приборе частоту 100 кГ ц, дождаться захвата ФАПЧ;

    л

    й п

    я

    -0 О я я п о к

  • 7) установить режимы измерения «Б» и «А» и отключить относительный режим на индикаторах каналов А и Б;

  • 8) установить в приборе режим поиска частоты вблизи установленной частоты частот «Поиск Ч» и дождаться захвата ФАПЧ;

    я п о с

    £

    Изм

    Лист

    № документа

    Подпись

    Дата

    ТНСК.411224.001 РЭ

    Лист

  • 1 Прибор для измерения ослабления ДК1-28.

  • 2 Генератор сигналов высокочастотный Г4-229.

  • 3 Кабель соединительный ВЧ ТНСК.685671.065 (1000мм) из комплекта ДК1-28.

  • 4 Кабель соединительный ВЧ ТНСК.685671.065-01 (1600мм) из комплекта ДК1-28.

  • 5 Аттенюатор ТНСК.434821.01 1-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-28.

  • 6 Аттенюатор ТНСК.434821.011 -02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-28.

Рисунок 7.15 - Схема электрическая подключения приборов для определения минимального и максимального уровней сигналов на входах прибора проводить на частотах от 100 кГц до 180 МГц

Лист

ТНСК.41 1224.001 РЭ

  • 9) установить точность измерения «3»;

  • 10) установить уровень сигнала от минус 15 до минус 8 дБ по цифровому индикатору канала А при помощи изменения уровня сигнала на дополнительном выходе генератора и/или при помощи подбора аттенюаторов из комплекта ДК1-28;

  • 11) установить точность измерения «4»;

  • 12) включить усреднение и установить максимальное количество усреднений 4;

  • 13) произвести пуск цикла измерения нажатием многофункциональной клавиши «Сброс» в меню «Усреднение» и дождаться окончания 4-го цикла измерения;

  • 14) записать показания Д М0 цифрового индикатора «Б» прибора ДК1-28;

  • 15) не меняя настроек основного выхода генератора, отключить сигнал с входа «А2» и переключить на него сигнал, подававшийся на вход «Б2» (на вход «А2» прибора подать сигнал, установленный по осциллографу, через тот же кабель и тот же аттенюатор, что и при установке мощности);

  • 16) дождаться захвата ФАПЧ (погашен индикатор «ПОИСК») и записать показания Д М1 цифрового индикатора «А» прибора ДК1-28

17) обнулить показания цифрового индикатора канала А установив относительный

В п я

-0 О я я п о к

режим;

18) понизить уровень сигнала на основном выходе генератора на 40 дБ по показаниям канала А прибора и контролировать захват ФАПЧ (индикатор «ПОИСК» красного свечения должен быть погашен);

Я ю

£

02

Я S

Примечание - Допускается пропадание захвата ФАПЧ (включение подсветки индикатора «ПОИСК») на несколько секунд из-за провала мощности генератора при его настройке.

£

Я

Я

S

S л м m

19) вычислить максимальные уровни сигналов по формулам ( 7.6), ( 7.7):

л

й п

я

-0 О я я п о к

Рмб —20 - Дмо,                               (7.6)

Рма = -0 - Дм1.                                 (^.7)

20) повторить по этой меоодике проверку минимальиого и макиимальиого уровней частотах 30 МГц и 180 МГц, используя для установки М3-90 вместо осциллографа (мощность 100 мнВт). При 180 МГц в приборе ввести немного меньшую частоту,

сигналов на входах прибора на

мощности измеритель мощности

установке частоты в генераторе

например, 179 МГц, чтобы прибор оставался в диапазоне частот до 180 МГц.

я п о с

£

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

Результаты поверки считать удовлетворительными, если максимальные уровни сигналов Рмб и Рма составляют не менее минус 10 дБ и если в процессе поверки захват ФАПЧ происходит соответственно приведённой выше методике.

7.8.9.2  Определение минимилиного и мокиимклиного нРов ней сигйалов на

входах прибора в диапазоне частот 0,18-2 ГГц

Определение минимального и максимального уровней сигналов на входах прибора проводить на частотах 180 МГц и 1999,99МГц в следующей последовательности:

  • 1) подключить к основному выходу генератора Г4 229 кабель соединительный ВЧ ТНСК.685671.065 (1000мм) из комплекта ДК1-28, а к выходу кабеля - аттенюатор ТНСК.434821.011-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-28;

  • 2)  установить в генераторе частоту 180 МГц;

  • 3) подключить выход этого аттенюатора к входу измерителя мощности М3-90 и настроить выходную мощность на 100 мкВт по показаниям измерителя мощности;

  • 4)  не меняя настроек основного выхода генератора, соединить приборы согласно схеме, приведённой на рисунке 7.16 (на вход «Б1» прибора подать сигнал, установленный по измерителю мощности, через тот же кабель и тот же аттенюатор, что и при установке мощности);

  • 5) установить в приборе режим поиска частоты в диапазоне частот «Поиск Д»;

    в п я

    -0 О я я п о к

  • 6) установить в приборе частоту 180,1 МГц, дождаться захвата ФАПЧ;

  • 7) установить режимы измерения «Б» и «А» и отключить относительный режим на индикаторах каналов А и Б;

    Я ю

    £

    03

    Я S

  • 8) установить в приборе режим поиска частоты вблизи установленной частоты частот «Поиск Ч» и дождаться захвата ФАПЧ;

  • 9)  установить точность измерения «3»;

    £

    Я

    Я

    S

    S л м m

  • 10) установить уровень сигнала от минус 15 до минус 8 дБ по цифровому индикатору канала А при помощи изменения уровня сигнала на дополнительном выходе генератора и/или при помощи подбора аттенюаторов из комплекта ДК1-28;

  • 11) установить точность измерения «4»;

  • 12) включить усреднение и установить максимальное количество усреднений 4;

    л

    й п

    я

    -0 О я я п о к

  • 13) произвести пуск цикла измерения нажатием многофункциональной клавиши «Сброс» в меню «Усреднение» и дождаться окончания 4-го цикла измерения;

  • 14) записать показания Д М0 цифрового индикатора «Б» прибора ДК1-28;

    я п о с

    £

    Изм

    Лист

    № документа

    Подпись

    Дата

    ТНСК.411224.001 РЭ

    Лист

    Подпись и дата

    Инв. № дубл.

    1

  • 1   Пр и бор дл я и з м ерен и я осл абл е н и я ДК1-28.

  • 2  Генератор сигналов высокочастотный Г4-29.

  • 3   Кабель соединительный ВЧ ТНСК.685671.065 (1000мм) из комплекта ДК1 -28.

  • 4  Кабель соединительный ВЧ ТНСК.685671.065-01 (1600мм) из комплекта ДК 1 -28.

  • 5  Аттенюатор ТНСК.434821.011-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-28.

  • 6  Аттенюатор ТНСК.434821.011-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-28.

  • 7  Переход коаксиальный 05 К 1Р4-Б00 83 (канал 7/3) из комплекта ДК1-28.

Рисунок 7.16 - Схема электрическая подключения приборов для определения минимального и максимального уровней сигналов на входах прибора проводить на частотах от 0,18 до 2 ГГц

■А

О

S

с

о

С

ж S

Изм

Лист

№ документа

Подпись

Дата

ТНСК.41 1224.001 РЭ

Лист

в п я

-0 О я я п о к

Я ю

£

03

Я S

£

03

Я

S

S

л

м m

л

й п

я

-0 О я я п о к

я п о с

£

  • 15) не меняя настроек основного выхода генератора, отключить сигнал с входа «А1» и переключить на него сигнал, подававшийся на вход «Б1» (на вход «А1» прибора подать сигнал, установленный по измерителю мощности, через тот же кабель и тот же аттенюатор, что и при установке мощности);

  • 16) дождаться захвата ФАПЧ;

  • 17) записать показания Д М1 цифрового индикатора «А» прибора ДК1-28

  • 18) обнулить показания цифрового индикатора канала А установив относительный

режим;

  • 19) понизить уровень сигнала на основном выходе генератора на 30 дБ по показаниям канала «А» прибора и контролировать захват ФАПЧ (индикатор «ПОИСК» красного свечения должен быть погашен);

Примечание - Допускается пропадание захвата ФАПЧ (включение подсветки индикатора «ПОИСК») на несколько секунд из-за провала мощности генератора при его настройке.

  • 20) вычислить максимальные уровни сигналов по формулам ( 7.8), ( 7.9):

Рмб —20 - Дмо,

Рма = -0 - Дм1.

  • (7.8)

  • (7.9)

21) повторить пи этой мтойдикт дикверку минимаиьиого н макиимакьиого уровней сигналов на входах прибора на частоте 1999,99МГц.

Результаты поверки считать удовлетворительными, если максимальные уровни сигналов Рмб и Рма составляют не менее минус 10 дБ и если в процессе поверки захват ФАПЧ происходит соответственно приведённой выше методике.

7.8.9.3  Oпpeдeлиниe минииилииoгo н мокиимклимого нама ней внейалов на

входах прибора на частотах 6, 10 и 17,85 ГГц.

Определение минимального и максимального уровней сигналов на входах прибора проводить на частотах 6, 10 и 17,85 ГГц. в следующей последовательности:

  • 1) подключить к основному выходу генератора Г4 232 кабель соединительный ВЧ ТНСК.685671.065 (1000мм) из комплекта ДК1-28, а к выходу кабеля - аттенюатор ТНСК.434821.011-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-28;

  • 2)  установить в генераторе частоту 6 ГГц;

  • 3) подключить выход этого аттенюатора к входу измерителя мощности М3-90 и настроить выходную мощность на 100 мкВт по показаниям измерителя мощности;

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

1

Подпись и дата

Инв. № дубл.

  • 1   Пр и бор дл я и з м ерен и я осл абл е н и я ДК1-28.

  • 2  Г енератор сигналов высокочастотный Г4-232.

  • 3   Кабель соединительный ВЧ ТНСК.685671.065 (1000мм) из комплекта ДК1 -28.

  • 4  Кабель соединительный ВЧ ТНСК.685671.065-01 (1600мм) из комплекта ДК 1 -28.

  • 5  Аттенюатор ТНСК.434821.011-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-28.

  • 6  Аттенюатор ТНСК.434821.011-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-28.

  • 7  Переход коаксиальный 05 К 1 Р4-Б00 S3 (канал 7/3) из комплекта ДК 1 -28.

Рисунок 7.17 - Схема электрическая подключения приборов для определения минимального и максимального уровней сигналов на входах прибора проводить на частотах от 6 до 17,85 ГГц

■А

О

S

с

о

С

ж S

Изм

Лист

№ документа

Подпись

Дата

ТНСК.41 1224.001 РЭ

Лист

  • 4) не меняя настроек основного выхода генератора, соединить приборы согласно схеме, приведённой на рисунке 7.17 (на вход «Б» прибора подать сигнал, установленный по измерителю мощности, через тот же кабель и тот же аттенюатор, что и при установке мощности);

  • 5) установить в приборе режим поиска частоты в диапазоне частот «Поиск Д»;

  • 6) установить в приборе частоту 6 ГГ ц, дождаться захвата ФАПЧ;

  • 7) установить режимы измерения «Б» и «А» и отключить относительный режим на индикаторах каналов А и Б;

  • 8) установить в приборе режим поиска частоты вблизи установленной частоты частот «Поиск Ч» и дождаться захвата ФАПЧ;

  • 9) установить точность измерения «3»;

  • 10) установить уровень сигнала от минус 15 до минус 8 дБ по цифровому индикатору канала А при помощи изменения уровня сигнала на дополнительном выходе генератора и/или при помощи подбора аттенюаторов из комплекта ДК1-28;

  • 11) установить точность измерения «4»;

  • 12) включить усреднение и установить максимальное количество усреднений 4;

  • 13) произвести пуск цикла измерения нажатием многофункциональной клавиши «Сброс» в меню «Усреднение» и дождаться окончания 4-го цикла измерения;

    в п я

    -0 О я я п о к

  • 14) записать показания Д М0 цифрового индикатора «Б» прибора ДК1-28;

  • 15) не меняя настроек основного выхода генератора, отключить сигнал с входа «А1» и переключить на него сигнал, подававшийся на вход «Б1 » (на вход «А1 » прибора подать сигнал, установленный по измерителю мощности, через тот же кабель и тот же аттенюатор, что и при установке мощности);

    Я ю

    £

    03

    Я S

  • 16) дождаться захвата ФАПЧ;

  • 17) записать показания Д М1 цифрового индикатора «А» прибора ДК1-28

  • 18) обнулить показания цифрового индикатора канала А установив относительный

    £

    Я

    Я

    S

    S л м m

режим;

  • 19) понизить уровень сигнала на основном выходе генератора на 30 дБ по показаниям канала «А» прибора и контролировать захват ФАПЧ (индикатор «ПОИСК» красного свечения должен быть погашен);

    л

    й п

    я

    -0 О я я п о к

Примечание - Допускается пропадание захвата ФАПЧ (включение подсветки индикатора «ПОИСК») на несколько секунд из-за провала мощности генератора при его настройке.

  • 20) вычислить максимальные уровни сигналов по формулам ( 7.10), ( 7.11 )

я п о с

£

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

В п я

-0 О я я п о к

Я ю

£

02

Я S

£

Я

Я

S

S л м m

л

й п

я

-0 О я я п о к

я п о с

£

Рмб —20 - Дмо,                                (7.10)

Рма = -0 - Дм1.                                     (7.11 )

21) пoвиopить по этой мертчикк ппoвиpкy MnHnMej^Horo и меккимеллного ууовней сигналов на входах прибора на частотах 10 и 17,85 ГГц.

Результаты поверки считать удовлетворительными, если максимальные уровни сигналов Рмб и Рма составляют не менее минус 10 дБ и если в процессе поверки захват ФАПЧ происходит соответственно приведённой выше методике.

7.8.9.»   Oпpeдeлениe рIинимтлтнoгo н мокиимклиного нчoч ней внейалс^в ня

входах прибора на частоте 37,5 ГГц.

Определение минимального и максимального уровней сигналов на входах прибора на частоте 37,5 ГГц проводить в следующей последовательности:

1) подключить выходу преобразователя генератора Г»-232 аттенюатор Д2М-50-6-05Р-05 (2,»/1, ослабление 6 дБ) из комплекта прибора ДК1-28, к аттенюатору - коаксиальноволноводный переход (КВП) ТНСК.»3»5»3.001 (7,2х3,»-2,»/1 (вилка), 25,95-37,5 ГГц) из комплекта генератора Г»-232, к выходу КВП - измеритель мощности М3-92.

установить в генераторе частоту генератора 37,5 ГГц;

настроить выходную мощность на 100 мкВт по показаниям измерителя мощности; не меняя настроек основного выхода генератора, соединить приборы согласно

2)

3)

»)

схеме, приведённой на рисунке 7.18, установленный по измерителю мощности, через тот же аттенюатор, что и при установке мощности (КВП отключить);

  • 5) установить в приборе режим поиска частоты в диапазоне частот «Поиск Д»;

  • 6) установить в приборе частоту 37,5 ГГц, дождаться захвата ФАПЧ;

  • 7) установить режимы измерения «Б» и «А» и отключить относительный режим на индикаторах каналов А и Б;

  • 8) установить в приборе режим поиска частоты вблизи установленной частоты частот «Поиск Ч» и дождаться захвата ФАПЧ;

9) установить точность измерения «3»;

10) установить уровень сигнала от минус 15 до минус 8 дБ по цифровому индикатору канала А при помощи изменения уровня сигнала на дополнительном выходе генератора и/или при помощи подбора аттенюаторов из комплекта ДК1-28;

11) установить в приборе режим работы по второй гармонике «Г2» в канале Б;

12) усттновитт ттччостт измерения ««»;

Изм

Лист

№ документа

Подпись

Дата

ТНСК.»1122».001 РЭ

Лист

«УПРАВЛЕНИЕ»

«ДОП»

(задняя панель)

Генератор

сигналов

Основной выход

  • 1  Прибор для измерения ослабления ДК1-28.

  • 2  Генератор сигналов высокочастотный Г4-232.

  • 3  Преобразователь частоты из комплекта Г4-232.

  • 4  Кабель соединительный ТНСК.685621.012, (питание и управление преобразователя) из комплекта Г4-232.

    s

  • 5  Кабель соединительный ВЧ ТНСК.852.793-01 из комплекта Г4-232.

  • 6  Кабель соединительный ВЧ ТНСК.685671.065-01 (1600мм) из комплекта ДК1-28.

  • 7  Аттенюатор ТНСК.434821.011-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-28.

  • 8  Переход коаксиальный 05 К 1P4-S00 S3 (канал 7/3) из комплекта ДК1-28.

  • 9  Переход коаксиальный 09 К 1Р4-800 83 (канал 2,4/1) из комплекта ДК1-28.

  • 10  Аттенюатор Д2М-50-6-05Р-05 (ослабление 6 дБ, канал 2,4/1) из комплекта ДК1-28.

Рисунок 7.18 - Схема электрическая подключения приборов для определения минимального и максимального уровней сигналов на входах прибора проводить на частоте 37,5 ГГц

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

13) включить усреднение и установить максимальное количество усреднений 4;

14) произвести пуск цикла измерения нажатием многофункциональной клавиши «Сброс» в меню «Усреднение» и дождаться окончания 4-го цикла измерения;

  • 15) записать показания Д М0 цифрового индикатора «Б» прибора ДК1-28;

  • 16) не меняя настроек основного выхода генератора, отключить сигнал с входа «А1» и переключить на него сигнал, подававшийся на вход «Б1» (на вход «А1» прибора подать сигнал, установленный по измерителю мощности, через тот же кабель и тот же аттенюатор, что и при установке мощности); при переключении поменять местами переходы коаксиальные 05 К 1P4-S00 S3 (канал 7/3) и 09 К 1P4-S00 S3 (канал 2,4/1) из комплекта ДК1-28.

  • 17) дождаться захвата ФАПЧ (индикатор «ПОИСК» погашен);

  • 18) записать показания Д М1 цифрового индикатора «А» прибора ДК1-28;

  • 19) обнулить показания цифрового индикатора канала А установив относительный режим;

    В п я

    -0 О я я п о к

  • 20) включить между выходом преобразователя частоты генератора Г4-232 и входом А1 прибора аттенюатор Д2М-50-30-05Р-05 (ослабление 30 дБ, канал 2,4/1) из комплекта ДК1-28 (последовательно с аттенюатором 6 дБ) и контролировать захват ФАПЧ (индикатор «ПОИСК» красного свечения должен быть погашен);

Примечание - Допускается пропадание захвата ФАПЧ (включение подсветки индикатора «ПОИСК») на несколько секунд из-за провала мощности генератора при его настройке.

Я ю

£

02

Я S

  • 21) вычислить максимальные уровни сигналов по формулам ( 7.12), ( 7.13 ):

Рмб —20 - Дмо,

(7.12)

£

Я

Я

S

S л м m

Рма —20 - Дм1.                               (7.1^3)

Результаты поверки считать удовлетворительными, если максимальные уровни сигналов Рмб и Рма составляют не менее минус 10 дБ и если в процессе поверки захват ФАПЧ происходит соответственно приведённой выше методике.

л

й п

я

-0 О я я п о к

я п о с

£

Изм

Лист

№ документа

Подпись

Дата

ТНСК.411224.001 РЭ

Лист

  • 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1 Результаты поверки средств измерений подтверждаются сведениями о результатах еииярро ивяжизи озияряпоД, ирыючяппыио и Федеральный информационный фипж еи ибявеячяпою яжопитиа озияряпоД. Пи заеиляпою илажяльца вряжитиа озияряпоД оло лоца, еряжитаиоишяги яги па еииярру, па иряжитии озияряпоД папииотие зпак еииярро, о (оло) иыжаятие ииожятяльитии и еииярря иряжитиа озияряпоД, о (оло) и еаиеирт (фириулер) иряжитиа озияряпоД ипииотие заеоиь и ериияжяппиД еииярря, заияреяиае еижеоиью еиияротяле о зпарии еииярро, и уразапояи жаты еииярро, оло иыжаятие озиящяпоя и пяерогижпиито р ероияпяпою иряжитиа озияряпоД.

Начальпор НИО-1

ФГУП «ВНИИФТРИ»

О.В . Каминский

В.А. Семенов

НаучпыД иитружпор НИО-1

ФГУП «ВНИИФТРИ»

Изи

Лесз

№ ярктийнза

I [ижеись

Дата

ТНСК.411224.001 РЭ

Лист

198

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
