Методика поверки «ГСОЕИ. Блоки измерения сопротивления изоляции РКП ИСИ01» (СДКУ.1503.000.010 МП)
СОГЛАСОВАНО
Технический директор ООО «ИЦРМ»
![Методика поверки. ГСОЕИ. Блоки измерения сопротивления изоляции РКП ИСИ01. ОЕИ Аналитика](mp_html/881417373657bf62254212_files/881417373657bf62254212-1.jpg)
М. С. Казаков
2021 г.
Государственная система обеспечения единства измерений
Блоки измерения сопротивления изоляции РКП ИСИ01Методика поверки
СДКУ.1503.000.010 МПг. Москва
2021 г.
Содержание-
5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
-
6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ
-
10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ 7
-
11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ
-
1.1 Настоящая методика поверки распространяется на блоки измерения сопротивления изоляции РКП ИСИ01 (далее - блоки, приборы, блоки РКП ИСИ01), изготавливаемые Обществом с ограниченной ответственностью «ТРАНСПОРТНЫЕ СИСТЕМЫ УПРАВЛЕНИЯ» (ООО «ТСУ»), и устанавливает методику их первичной и периодической поверок.
-
1.2 При проведении поверки должна обеспечиваться прослеживаемость блоков к ТЭТ 14-2014 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456, к ТЭТ 13-2001 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457.
-
1.3 Допускается проведение первичной (периодической) поверки отдельных измерительных каналов и проведение периодической поверки для меньшего числа измеряемых величин в соответствии с заявлением владельца средства измерений, с обязательным указанием в сведениях о поверке информации об объеме проведенной поверки.
-
1.4 Поверка блоков должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 3 года.
-
1.5 Метод, обеспечивающий реализацию методики поверки, - прямой метод измерений.
-
1.6 Основные метрологические характеристики блоков приведены в таблице 1.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений электрического сопротивления изоляции, МОм |
от 0,02 до 400 |
Пределы допускаемой относительной основной погрешности измерений электрического сопротивления изоляции, %:
|
±15 ±10 ±15 |
Диапазон воспроизведений напряжения постоянного тока, В |
от 100 до 500 |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±30 |
Нормальные условия измерений:
|
от +20 до +30 от 45 до 80 от 84,0 до 106,7 |
-
2.1 При проведении поверки выполняют операции, указанные в таблице 2.
Таблица 2 - Операции поверки
Наименование операции |
Необходимость выполнения при | |
первичной поверке |
периодической поверке | |
Внешний осмотр средства измерений |
Да |
Да |
Подготовка к поверке и опробование средства измерений |
Да |
Да |
Проверка программного обеспечения средства измерений |
Да |
Да |
Определение метрологических характеристик средства измерений |
Да |
Да |
Подтверждение соответствия средства измерений метрологическим требованиям |
Да |
Да |
-
3.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающей среды плюс (25±5) °C;
-
- относительная влажность от 45 до 80 %;
-
- атмосферное давление от 84,0 до 106,7 кПа.
-
4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые блоки и средства поверки.
-
4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».
Таблица 3 - Средства поверки
Метрологические и технические требования к средствам поверки |
Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки |
Основные средства поверки | |
Диапазон измерений напряжения постоянного тока от 100 до 500 В. Соотношение пределов допускаемой погрешности эталонного средства измерений и пределов допускаемой погрешности поверяемого средства измерений должно быть не более 1:2 |
Мультиметр В7-63/1, per. № 36977-08 |
Диапазон воспроизведений электрического сопротивления от 20 кОм до 400 МОм. Соотношение пределов допускаемой погрешности эталонного средства измерений и пределов допускаемой погрешности поверяемого средства измерений должно быть не более 1:3 |
Магазин сопротивления Р40102, per. № 10547-86 Магазин сопротивления Р40107, per. № 9381-83 |
Метрологические и технические требования к средствам поверки |
Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки |
Вспомогательные средства поверки | |
Диапазон измерений температуры окружающей среды от +20 до +30 °C, диапазон измерений относительной влажности от 45 до 80 %, диапазон измерений атмосферного давления от 84,0 до 106,7 кПа |
Измеритель параметров микроклимата «МЕТЕОСКОП-М», per. №32014-11 |
Диапазон воспроизведений напряжения постоянного тока от 21,6 до 28,8 В |
Источник питания постоянного тока |
Диапазон измерений напряжения постоянного тока от 21,6 до 28,8 В |
Мультиметр цифровой Fluke 87V, per. №33404-12 |
Преобразователь интерфейса |
Преобразователь интерфейса ТИТЕСТ (адаптер) для подключения компьютера к шине CAN |
Выходное напряжение переменного тока 2,0 кВ частотой 50 Гц; измерение электрического сопротивления постоянному току не менее 1000 МОм (выходное напряжение постоянного тока 1000 В) |
Установка для проверки параметров электрической безопасности GPT-79803, per. №50682-12 |
Наличие интерфейсов Ethernet и USB; дисковод для чтения CD-ROM; операционная система Windows с установленной программой «Терминал блока РКП ИСИ01» |
Персональный компьютер IBM PC |
Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений.
6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ-
6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые блоки и применяемые средства поверки.
Блок допускается к дальнейшей поверке, если:
-
- внешний вид блока соответствует описанию типа;
-
- соблюдаются требования по защите блока от несанкционированного вмешательства согласно описанию типа;
-
- отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки (в том числе отсутствуют изгибы и изломы контактов разъема блока);
-
- отсутствуют внутри корпуса блока незакрепленные детали и посторонние предметы (определяется на слух путем встряхивания блока).
Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и блок допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, блок к дальнейшей поверке не допускается.
8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ-
8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- изучить эксплуатационную документацию на поверяемый блок и на применяемые средства поверки;
-
- выдержать блок в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;
-
- перед определением метрологических характеристик выдержать блок в условиях окружающей среды, указанных в п. 3.1, не менее 15 минут во включенном состоянии;
-
- подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.
-
- перед поверкой поверяемый блок должен пройти настройку и юстировку в соответствии с требованиями конструкторской документации и иметь соответствующие отметки и/или клейма.
-
8.2 Опробование
-

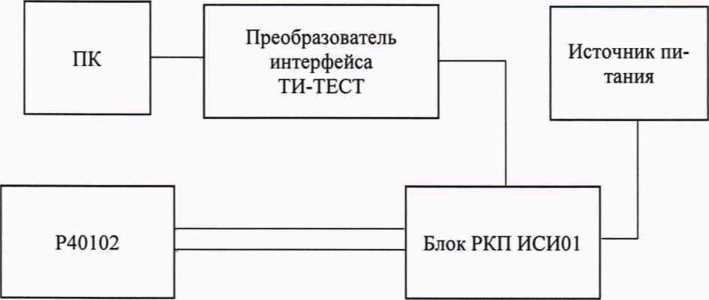

8.2.1 Согласно схеме на рисунке 1 подключить блок к магазину сопротивления Р40102 (далее - Р40102), преобразователю интерфейса ТИ-ТЕСТ (далее - ТИ-ТЕСТ) и источнику питания постоянного тока (далее - источник питания), включить питание блока. ТИ-ТЕСТ подключить к персональному компьютеру (далее - ПК).
-
Примечание - напряжение питания постоянного тока здесь и далее контролировать с помощью мультиметра цифрового Fluke 87V.
![Методика поверки. ГСОЕИ. Блоки измерения сопротивления изоляции РКП ИСИ01. ОЕИ Аналитика](mp_html/881417373657bf62254212_files/881417373657bf62254212-2.jpg)
Рисунок 1 - Схема опробования
-
8.2.2 Запустить на ПК программное обеспечение «Терминал блока РКП ИСИ01» (далее - программа управления блоком).
-
8.2.3 После включения питания и завершения стартовой процедуры (но не позднее 25 с после включения питания) желтый светодиод на лицевой панели должен мигать с частотой примерно 2 раза в секунду.
-
8.2.4 После включения питания и запуска блока на экране компьютера должна появиться информация о блоке (сетевой адрес, номер, режим работы).
-
8.2.5 Вызвать данные идентификации блока, сравнить их с данными в паспорте блока и с маркировкой блока.
-
8.2.6 Установить на Р40102 значение сопротивления в диапазоне от 10 до 11 МОм.
-
8.2.7 Переключить блок в режим непрерывных измерений, включить активность блока, проверить, что блок передает значение измеренного сопротивления в пределах от 10 до 11 МОм.
-
8.3 Проверка электрической прочности изоляции
Проверка электрической прочности изоляции проводится при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее по тексту - GPT) в следующей последовательности:
-
8.3.1 Подготовить GPT в соответствии с эксплуатационной документацией (далее -ЭД).
-
8.3.2 Контакты разъема ХТ1:1 и ХТ1:4 соединить между собой и подключить к одному из выходов GPT.
-
8.3.3 Контакты разъема ХРЗ:1, ХРЗ:2, ХРЗ:3, ХРЗ:4 соединить между собой и подключить к другому выходу GPT.
Примечание - Для подключения к поверяемому блоку использовать разъем MSTB 2,5/4-ST и шинный соединитель ME 22,5 TBUS l,5/5-ST~3,81 KMGY из прилагаемого комплекта.
-
8.3.4 Испытательное напряжение плавно повышать от нуля до 2000 В, выдержать в течение 1 мин, после чего снизить до нуля.
-
8.4 Проверка электрического сопротивления изоляции
Проверка электрического сопротивления изоляции проводится при помощи GPT в следующей последовательности:
-
8.4.1 Подготовить GPT в соответствии с ЭД.
-
8.4.2 Подключить GPT между цепями, указанными в п. 8.3.
-
8.4.3 Провести измерение электрического сопротивления изоляции через 1 мин после подачи испытательного напряжения постоянного тока, равного 1000 В.
Блок допускается к дальнейшей поверке, если при опробовании выполняются требования, указанные в п. 8.2.4, 8.2.7, данные идентификации блока совпадают с данными в паспорте блока и с маркировкой блока, во время проверки электрической прочности изоляции не произошло пробоя или поверхностного перекрытия изоляции, при проверке электрического сопротивления изоляции измеренное значение электрического сопротивления изоляции не менее 1000 МОм.
9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ-
9.1 Подготовить и включить блок в соответствии с ЭД.
-
9.2 Подключить блок к ПК.
-
9.3 Запустить на ПК программу управления блоком.
-
9.4 Нажать на кнопку «Идентиф» в главном окне программы. Для отображения информации должна быть установлена связь с преобразователем интерфейса ТИ-ТЕСТ, подано питание.
-
9.5 В строке «Версия ПО» отображается номер версии программного обеспечения блока и дата выпуска этого программного обеспечения.
Блок допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.
10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ-
10.1 Определение абсолютной погрешности воспроизведений напряжения постоянного тока
-

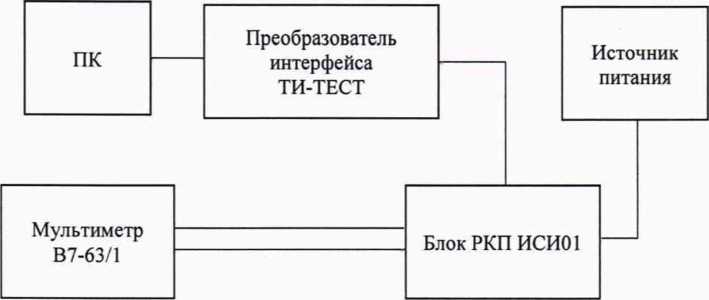

1) Собрать схему, представленную на рисунке 2.
Рисунок 2 - Схема определения абсолютной погрешности воспроизведений напряжения постоянного тока
-
2) Подготовить и включить поверяемый блок и мультиметр В7-63/1 (далее - мультиметр) в соответствии с ЭД.
-
3) Переключить поверяемый блок в режим непрерывных измерений.
-
4) С помощью программы управления блоком установить значение напряжения постоянного тока, соответствующее первой контрольной точке согласно таблице 4.
Таблица 4 - Диапазон значений напряжения постоянного тока в контрольных точках
Контрольная точка |
Устанавливаемое напряжение постоянного тока, В |
1 |
100 |
2 |
200 |
3 |
300 |
4 |
400 |
5 |
500 |
-
5) С помощью мультиметра измерить величину напряжения на выходе блока. Для записи результатов подготовить таблицу по форме А. 1 (Приложение А).
-
6) Повторить п. 5, последовательно настраивая блок на воспроизведение напряжений постоянного тока остальных контрольных точек из таблицы 4.
-
10.2 Определение относительной основной погрешности измерений электрического сопротивления изоляции
-

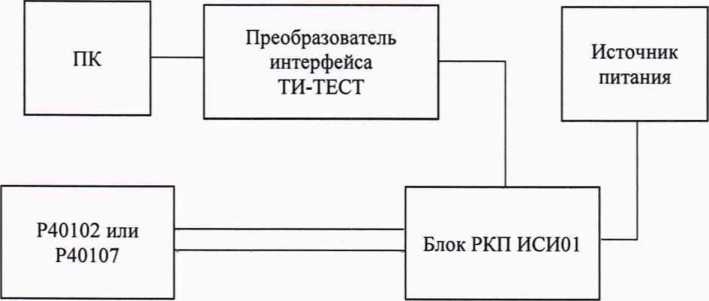

1) Собрать схему, представленную на рисунке 3.
Рисунок 3 - Схема определения относительной основной погрешности измерений электрического сопротивления изоляции
-
2) Подготовить и включить поверяемый блок, магазин сопротивления Р40102 или магазин сопротивления Р40107 (далее - Р40107) (в зависимости от значения электрического сопротивления) в соответствии с ЭД.
-
3) Переключить поверяемый блок в режим непрерывных измерений, воспроизвести с блока любое испытательное напряжение в диапазоне от 100 до 500 В.
-
4) Установить на Р40102 или Р40107 значение сопротивления, соответствующее первой контрольной точке согласно таблице 5. Для записи результатов подготовить таблицу по форме А.2 (Приложение А).
Таблица 5 - Диапазон значений электрического сопротивления изоляции в контрольных точках
Контрольная точка |
Устанавливаемое сопротивление, МОм |
1 |
0,02 |
2 |
0,05 |
3 |
0,2 |
4 |
2,0 |
5 |
20 |
6 |
100 |
7 |
200 |
8 |
400 |
-
5) Подождать 5-6 с для установления результата и записать результат в таблицу А.2.
-
6) Повторить п.п. 4, 5, последовательно настраивая Р40102 или Р40107 на воспроизведение сопротивлений остальных контрольных точек из таблицы 5 (использовать Р40102 или Р40107 в зависимости от величины устанавливаемого сопротивления).
-
11.1 Определить абсолютную погрешность воспроизведений напряжения постоянного тока по формуле:
^воспр — ^ИЗМ> (1)
где [7В0Спр - значение напряжения постоянного тока, воспроизведенное блоком, В;
^изм _ значение напряжения постоянного тока, измеренное мультиметром, В.
Записать результат в столбец 4 таблицы результатов А. 1.
-
11.2 Определить относительную основную погрешность измерений электрического сопротивления изоляции по формуле:
6 = ■ 100, (2)
км
где /?изм - значение электрического сопротивления изоляции, измеренное блоком, МОм;
/?м - значение электрического сопротивления изоляции, воспроизведенное Р40102 или Р40107, МОм.
Записать результат в столбец 4 таблицы результатов А.2.
Блок подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения абсолютной погрешности воспроизведений напряжения постоянного тока и относительной основной погрешности измерений электрического сопротивления изоляции не превышают пределов, указанных в таблице 1.
При невыполнении любого из вышеперечисленных условий (когда блок не подтверждает соответствие метрологическим требованиям), поверку блока прекращают, результаты поверки признают отрицательными.
12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
12.1 Результаты поверки блока подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.
-
12.2 В целях предотвращения доступа к узлам настройки (регулировки) блоков в местах пломбирования от несанкционированного доступа, указанных в описании типа, по завершении поверки устанавливают пломбы (наклейки), содержащие изображение знака поверки.
-
12.3 По заявлению владельца блока или лица, представившего его на поверку, положительные результаты поверки (когда блок подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на блок знака поверки, и (или) внесением в паспорт блока записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.
-
12.4 По заявлению владельца блока или лица, представившего его на поверку, отрицательные результаты поверки (когда блок не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт блока соответствующей записи.
нии А.
12.5 Протоколы поверки блока оформляются по форме, приведенной в Приложе
Начальник отдела испытаний и комплексного метрологического обеспечения ООО «ИЦРМ»
Винокурова
Инженер ООО «ИЦРМ»
Г иоргадзе
(ОБЯЗАТЕЛЬНОЕ)
Форма таблиц для записи результатов поверки
Таблица А.1 - Результаты измерений при температуре
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока
Контрольная точка |
Напряжение постоянного тока, измеренное мультиметром, |
Результат воспроизведения блоком напряжения постоянного тока, В |
Абсолютная погрешность результата А, В |
1 |
2 |
3 |
4 |
Таблица А.2 - Результаты измерений при температуре
Пределы допускаемой относительной основной погрешности измерений электрического сопротивления изоляции_____%.
Контрольная точка |
Электрическое сопротивление, воспроизведенное Р40102 или Р40107, МОм |
Результат измерения блоком электрического сопротивления изоляции, МОм |
Относительная погрешность результата 5, % |
1 |
2 |
3 |
4 |
