ГАЗОАНАЛИЗАТОРЫ «ЭЛАН»

МЕТОДИКА ПОВЕРКИ

4215-002-40001819-00 МП

УТВЕРЖДАЮ

Генеральный директор

Москва

Настоящая инструкция распространяется на газоанализатор «ЭЛАН» (далее по тексту - газоанализатор), предназначенный для измерения объемных концентраций О2, а также массовых концентраций СО, NO, NO2, ОЗ, SO2, H2S, CI2, NH3 в воздухе и в технологических газах. Газоанализаторы на СО, NO, NO2 могут использоваться для мониторинга воздуха жилой зоны.

Инструкция устанавливает методы и средства первичной и периодической поверки.

Межповерочный интервал -12 месяцев.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные • табл.1. Таблица 1

Наименование операции

№ пункта МП

Внешний осмотр и проверка комплектности

4.   _

Проверка работоспособности

5

Определение абсолютной погрешности измерения

6.1

2. СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства, указанные в табл. 2.

Таблица 2

Наименование

Тил

Документ

Примечание

Термометр

ТЛ-4

ГОСТ 2854-90

Психрометр аспирационный электрический

М-34

ТУ 25.1607.054.85

диапазон измерения

10-100%

Барометр-анероид

БАММ-1

ТУ 25.04.1513-79

диапазон измерения (80-106) кПа

Секундомер

СОПпр-2а-3

ГОСТ 5072-79

Ротаметр

РКС-1-0,25

ГОСТ 99323-75

Редуктор

БКО-50-4

Линейка металлическая

Л -1000

ГОСТ 17435-72

Нулевой газ - азот особой чистоты

ГОСТ 9293-74

ПГС-ГСО CO+N2

№№ 3608-88; 4261-88.

ТУ 6-16-3907-92

ПГС-ГСО no+n2

№№.4428-88; 8374-03

ТУ 6-16-2956-92

Наименование

Тип

Документ

Примечание

ПГС-ГСО SO2* n2

№ 4276-88

ТУ 6-16-2956-92

ПГС-ГСО O2 + N2

№№ 3727-87; 3731-87

ТУ 6-16-2956-92

ПГС-ГСО NH3 * N2

№ 7921-01

ТУ 6-16-2956-92

Источник микролотока (ИМ) на H2S

ИМ03-М-А2

ИБЯЛ.418319.013

ТУ-01

производителен остью (0,2-6,0) мкг/мин. при температуре 30 °C, погрешность ±5 %.

Источник микропотока (ИМ) на H2S

ИМ03-М-А2

ИБЯЛ.418319.013

ТУ-01

производитеп ьностью (0,3-8,0) мкг/мин. при температуре 35 °C, погрешность +5 %.

Источник микропотока (ИМ) на SO2

ИМ05-М-А2

ИБЯЛ 418319.013 ТУ-01

прои зводите льностью (2,0-12,0) мкг/мин. при температуре 40 °C, погрешность ±5%.

Источник микропотока (ИМ) на NO2

ИМ00-О-Г1

ИБЯЛ.418319.013

ТУ-01

производительностью (0.2 - 3,0) мкг/мин. при температуре 30 °C, погрешность ±5 %.

Источник микропотока (ИМ) на NO2

ИМ00-О-Г2

ИБЯЛ.418319.013

ТУ-01

лроизаод ительностью (0,3 - 6,0) мкг/мин. при температуре 30 °C, погрешность ±5 %.

Источник микропотока (ИМ) на CL2

ИМ09-0-А2

ИБЯЛ.418319.013

ТУ-95

производитеп ьностью (0,5-15,0) мкг/мин. при температуре 40 °C, погрешность ±5 %.

Источник микролотока (ИМ) на NH3

ИМ06-М-А2

ИБЯЛ.418319.013

ТУ-95

производ ител ьностью (0,1-2,0) мкг/мин. при температуре 30 °C, погрешность ±5 %.

Источник микролотока (ИМ) на NH3

ИМ06-М-А2

ИБЯЛ.418319.013

ТУ-95

прои зводительностью (2,0-6,0) мкг/мин. при температуре 40 °C, погрешность ±5 %.

Генератор газовых смесей

ГДП-102

1Г2.050.010

Пределы допускаемой основной погрешности не более ±9 %

Газосмесительная установка БП-3

Пределы допускаемой основной погрешности не более ± 9 %

Генератор озона

ГС-7601

ТУ 25-7407.040-90

Примечание. При проведении поверки допускается замена средств измерений, приведенных в табл.2, любыми другими, имеющими метрологические характеристики не хуже указанных.

  • 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ И К БЕЗОПАСНОСТИ               j

    • 3.1. К проведению поверки допускают лиц, достигших 18-летнего возраста, прошедших производственное обучение, проверку знаний и инструктаж по безопасному обслуживанию газоанализатора, обученных оказанию первой медицинской помощи, имеющих квалификацию обслуживающего персонала не ниже техника или слесаря КИП 5 -го разряда, а для работы лаборанта 4 -го разряда, изучивших настоящую инструкцию, ознакомленные с руководством по эксплуатации (паспорт ЭКИТ 940.000-01), НД на газоанализаторы.

    • 3.2. Газоанализаторы устанавливают в закрытых взрывобезопасных и пожаробезопасных лабораторных помещениях, отвечающих требованиям ГОСТ 12.1.004-91, удовлетворяющих требованиям санитарных норм и оборудованных приточно - вытяжной вентиляцией.

Воздух рабочей зоны по ГОСТ 12.1.005-88.

  • 3.3. При поверки выполняют требования "Основных правил безопасной работы в химической лаборатории", "Противопожарных норм" по СниП 2.01.02 , "Правил технической эксплуатации электроустановок и техники безопасности потребителем" и ГОСТ 26104-89Е (МЭК348-78)., «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением».

  • 4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (20 ± 5) °С;

  • - относительная влажность окружающего воздуха от 30 до 80 %;

- атмосферное давление 98,7 ±3,3 кПа (740±25) мм рт. ст.);

  • - питание - 9,6 В от встроенной аккумуляторной батареи типа 8-NiCd-0,95A4;

  • - баллоны с поверочными газовыми смесями (в дальнейшем ПГС) должны быть выдержаны при температуре (20 ± 5) °С не менее 24 часов;

  • - расход анализируемой газовой смеси через газоанализатор должен быть не менее

0,3 л/мин.            ■

I )
  • 4.1. ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки необходимо:

  • 1) Проверить комплектность в соответствии с паспортом ЭКИТ 5.940.000 ПС.

  • 2) Провести внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие номера на приборе номеру, указанному в паспорте; целостность пломб предприятия .отсутствие внешних повреждений.

  • 3) Собрать схему в соответствии с рис. 1 *.

*) Примечание. При подаче ПГС от генератора, подключение к нему прибора производится в соответствии с эксплуатационной документацией на генератор.

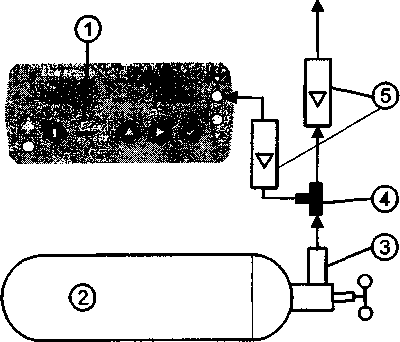

Рис .1*. Схема соединений газоанализатора и поверочной газовой смеси.

1.Газоанализатор. 2.Баллон с ПГС. 3.Редуктор.

4.Тройник. 5. Ротаметр.

4215-002-40001819-00 МП

  • 5. ПРОВЕРКА РАБОТОСПОСОБНОСТИ

  • 5.1. Включают газоанализатор.

  • 5.2. Проверяют функционирование всех клавиш.

  • 5.3. Проверяют функционирование меню.

  • 5.4. Вызывают из меню опцию «Проверка батареи».

Если заряд менее 60%, рекомендуется произвести подзарядку.

  • 6. ПРОВЕДЕНИЕ ПОВЕРКИ            .

6.1.Определение основной абсолютной погрешности измерения

  • 6.1.1. Определение основной абсолютной погрешности для первого поддиапазона измерений газоанализаторов ЭЛАН-СО-50; ЭЛАН-Н2S; ЭЛАН-NO; 3/1AH-NO2; ЭЛАН-С12; ЭЛАН^НЗ и всего диапазона измерений газоанализаторов ЭЛАН-СО-200; ЭЛАН-СО-500; ЭЛАН-О2; ЭЛАН^О2 проводят при пропускании ПГС № 1-2-3-2-1-3. Расход ПГС должен составлять не менее 0,5 л/мин. Время пропускания ПГС - 3 мин. Значение ГСО-ПГС см. в Приложении 1.

Определение основной абсолютной погрешности для второго поддиапазона измерений газоанализаторов ЭЛАН-СО-50; эЛАН-Н2S; ЭЛАН-NO; ЭЛАН^О2; ЭЛАН-CI2 ; ЭЛАН^НЗ проводят при пропускании ПГС № 3-4-5-4-3-5. Расход ПГС должен составлять не мене 0,5 л/мин. Время пропускания ПГС - 3 мин. Значение ГСО-ПГС см. в Приложении 1.

Определение основной абсолютной погрешности для участка диапазона измерения (10 - 50) мг/мЗ газоанализатора ЭЛАН-СО-50 проводят при пропускании ПГС № 5-6-7-6-5-7. Расход ПГС должен составлять не менее 0,5 л/мин. Время пропускания ПГС - 3 мин. Значение ГСО-ПГС см. в Приложении 1.

Определение основной абсолютной погрешности для всего диапазона измерения газоанализатора ЭЛАН-ОЗ проводят при пропускании ПГС № 1-4-5-4-1-5. Расход ПГС должен составлять не менее 0,5 л/мин. Время пропускания ПГС - 3 мин. Значение ГСО-ПГС см. в Приложении 1.

  • 6.1.2. Значение основной абсолютной погрешности определяется по формуле:

Л = Ci-Co,                      (1 )

где Ci - показания газоанализатора, мг/мЗ (для О2 - % об.);

Со - действительное значение концентрации в ПГС, мг/мЗ(для 02 - % об.).

  • 6.1.3. Газоанализатор считается выдержавшим испытания, если значения основной абсолютной погрешности не более, указанных в табл.3.

    ЭЛАН-СО-500

    0-500

    ±(0,5 + 0,^)

    ЭЛАН-Н2Э

    0-3

    + 0,75

    3-20

    ±(0.15 + 0,2Сх)

    ЭЛАН-Э02

    0-20

    ±(1 +0,15Сх)

    ЭЛАН-NO

    0-2

    ±(0,1 +0,15Сх)

    2-50

    + (0,2 + 0.1CK)

    ЭЛАН -N02

    0-1

    ± (0,005 + 0,2Сх)

    1-10

    ± (0,055 +0,15Сх)

    ЭЛАН - ОЗ

    0-10

    ±(0,3 + 0,15Сх)

    ЭЛАН - CI2

    0-5

    ±(0,1 +0,2Сх)

    5-10

    ±(0,35 + 0,15Сх)

    ЭЛАН^НЗ

    0-3

    ±(0,1 +0,2Сх)

    3-20

    ± (0,25 +0,15Сх)

  • 7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 7.1. Положительные результаты поверки оформляют выдачей свидетельства о поверке на каждый газоанализатор или оттиском поверительного клейма на него или техническую документацию в соответствие ПР 50.2.006.

    • 7.2. При отрицательных результатах поверки газоанализаторы к применению не допускают, свидетельство о поверке аннулируют, оттиск поверительного клейма гасят и выдают извещение о непригодности с указанием причин по ПР 50.2.006.

Таблица 3

Модификация

Участок     t Пределы допускаемой основной абсолютной

диапазона                    погрешности,

измерений,                     А, (% об.); мг/мЗ

(%об.); (мг/мЗ) 1

ЭЛАН-О2

0-25 % об.   |                  0,2 % об.

ЭЛАН-СО-50

10-50

ЭЛАН-СО-200

0-3       j                  ±0,75

3-10                          ±1,5

±(0,5 + 0.1CX)

|       0-200       1                 ± (0,5 + 0,1Сх)

Приложение 1

№ n/n

Измеряемый компонент

Диапазон (поддиапазон) измерения

№ газоеой смеси ГСО-ПГС

ГСО-ПГС № по реестру.

1

02

0-21 %

1 - ПНГ-азот 2-10% 3-19,5%

ГОСТ 9293-74 3727-87 3731-87

2

СО

0-3 мг/мЗ

3-10 мг/мЗ

10-50 мг/мЭ

1 - ПНГ-азот

  • 2- 1,61 мг/мЗ

  • 3- 2,95 мг/мЗ 4 - 5,4 мг/мЗ

5- 9,67 мг/мЭ 6 - 26,9 мг/мЗ 7-48,4 МГ/МЗ

ГОСТ 9293-74

4259-88

4261-88

БП-3

3

со

0 - 200 мг/мЗ

  • 1 - ПНГ-азот

  • 2 - 100 ± 10 мг/мЗ

  • 3 — 190 ± 10 мг/мЗ

ГОСТ 9293-74 3808-88

БП-3

4

со

0 - 500 МГ/МЗ

  • 1 - ПНГ-азот

  • 2 - 236,2 МГ/МЗ 3-459,2 мг/мЗ

ГОСТ 9293-74 3808-88

БП-3

5

N0

0-2 МГ/МЗ

2-50 мг/мЗ

  • 1 - ПНГ-азот         ,

  • 2 - 1,0 ± 0,2 мг/мЗ

  • 3 — 1,8 ± 0.2 мг/мЗ

  • 4- 22,11 мг/мЗ

  • 5- 44,22 мг/мЗ

ГОСТ 9293-74

8374-03

4428-88

БП-3

6

N02 (03)

0-1 мг/мЗ

1 -10 мг/мЗ

1 - ПНГ-азот

  • 2- 0,5 ±0,1 мг/мЗ

  • 3- 0,9 ±0,1 мг/мЗ

  • 4 - 5 ± 1 мг/мЗ

  • 5 — 9 ± 1 МГ/МЗ

ГОСТ 9293-74

ИМ01-О-Г1

ИМ01-О-Г2

ГДП-102

7

SO2

0-20 мг/мЗ

1 - ПНГ-азот 2-9,36 МГ/МЗ

3 — 18,73 МГ/МЗ

ГОСТ 9293-74

ИМ05-М-А2

4276-88

8

H2S

0-3 мг/мЗ

3-20 мг/мЗ

1 - ПНГ-азот 2-1,56 МГ/МЗ

  • 3 —3,13мг/м3

  • 4 -10,43 мг/мЗ 5-15,65 мг/мЗ

ГОСТ9293-74

ИМ03-М-А2 ГДП-102

9

CI2

0-5 МГ/МЗ

5-10 мг/мЗ

  • 1 - ПНГ-азот

  • 2 - 2,56 мг/мЗ

  • 3- 4,73 мг/мЗ

  • 4- 7,7 мг/мЗ

  • 5- 9,62 мг/мЗ

ГОСТ9293-74

ИМ09-О-А2 ГДП-102

10

NH3

0-3 МГ/МЗ

3-20 МГ/МЗ

  • 1 - ПНГ-азот

  • 2 -1,49 мг/мЗ

  • 3- 2,98 мг/мЗ

  • 4- 9,93 мг/мЗ

  • 5- 19,86 мг/мЗ

ГОСТ 9293-74

ИМ06-М-А2

ГДП-102 7921-01             ;

БП-3                ;

Краткая памятка по работе с прибором «ЭЛАН»

Режим Казн, кнопки

Измерения

Меню

Ввод значения

$

Включение/выключение газоанализатора

-

-

О

Включение/выкпючение насоса

Перемещение к следующему параметру

Увеличение текущей цифры

Переход из режима измерения в режим меню

Возврат к предыдущему параметру

Переход к следующей цифре числа

9

Включение/выключение подсветки

Выбор функции

Выбор и запоминание

Порядок работы:

1 Установить прибор вблизи точек отбора пробы.

  • 2 Нажать кнопку W (включение прибора).

  • 3 Подсоединить к штуцеру «Вход газа» систему пробоотбора (фильтры, осушители и т.п.). Дождаться окончания ПРОГРЕВА после включения.

  • 4 В режиме измерения нажать кнопку ® (включается насос для забора пробы). Дождаться стабилизации показаний.

5 После окончания замеров нажать кнопку ” (выключение прибора). Функцйи, доступные в режиме меню:              ~

Функция

Назначение

Выбор

1

КОНТРАСТ

изменение контрастности дисплея

2

ЕДИНИЦЫ

выбор единиц измерения

ppm или мг/м*

3

ТРЕВОГА-ВКЛЮЧИТЬ СИГНАЛ - ВЫКЛЮЧИТЬ СИГНАЛ - УРОВЕНЬ ТРЕВОГИ

Изменение уровня тревоги по концентрации в мг/мЗ

4

ТЕМПЕРАТУРА

контроль температуры измеряемого газа

5

НУЛЬ

подстройка нуля в одном из режимов

ЧИСТЫЙ ВОЗДУХ- прибор устанавливает нуль

АТМОСФЕРНЫЙ ВОЗДУХ (прибор выключает насос, производит отсчет (5 мин.) и устанавливает нуль.

6

КАЛИБВОВКА

На предприятии-изготовителе

7

ЗАРЯД

Проверка заряда батареи
