Методика поверки «ГСИ. Генераторы импульсов АКИП-3309/1, АКИП-3309/2» (ПР-24-2018МП)

Методика поверки

Тип документа

ГСИ. Генераторы импульсов АКИП-3309/1, АКИП-3309/2

Наименование

ПР-24-2018МП

Обозначение документа

АО "ПриСТ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

УТВЕРЖДАЮ

Главный метролог

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Генераторы импульсов АКИП-3309/1, АКИП-3309/2

МЕТОДИКА ПОВЕРКИ ПР-24-2018МП г. Москва 2018 г.

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодических поверок генераторов импульсов АКИП-3309/1, АКИП-3309/2, изготавливаемых фирмой «Active Technologies SRL», Италия.

Генераторы импульсов АКИП-3309/1,  АКИП-3309/2 (далее - генераторы)

предназначены для формирования импульсов напряжения прямоугольной формы.

Межповерочный интервал 1 год.

Периодическая поверка генераторов в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца генераторов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

1 ОПЕРАЦИИ ПОВЕРКИ

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Проверка идентификационных данных программного обеспечения

7.3

Да

Да

4 Определение абсолютной погрешности установки периода повторения импульсов

7.4

Да

Да

5 Определение абсолютной погрешности установки длительности импульсов

7.5

Да

Да

6 Определение абсолютной погрешности установки задержки импульсов

7.6

Да

Да

7 Определение абсолютной погрешности установки уровня выходного напряжения

7.7

Да

Да

8 Определение параметров искажений импульсов

7.8

Да

Да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

  • 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Номер пункта МП

Тип средства поверки

1

2                           J

7.4-7.6

Частотомер универсальный CNT-90XL. Диапазон измерения частоты не менее 0,001 Гц - 300 МГц. Пределы допускаемой относительной погрешности частоты опорного генератора ±2 10'7; пределы допускаемой абсолютной погрешности измерения длительности импульсов не более ±0,62 нс; пределы допускаемой абсолютной погрешности измерения временных интервалов не более ±0,62 нс и ±200 нс для 1 с.

Продолжение Таблицы 2

1

2

7.7

Вольтметр универсальный В7-78/1. Используемые диапазоны измерений напряжения постоянного/переменного тока от 0,1 до 10 В. Пределы допускаемой основной абсолютной погрешности ±(0,000035-11^+0,000005-Urip)

7.8

Осциллограф цифровой запоминающий Wave Master SDA820 Zi-B-R. Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока ±(1,5-10'2 8К+1), где 8 - число делений по вертикали, К - коэффициент отклонения, мВ. Время нарастания переходной характеристики не более 22 пс.

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от 0 до 50 °C.

±0,25 °C

Цифровой термомегр-гигрометр Fluke 1620А

Давление

от 30 до 120 кПа

±300 Па

Манометр абсолютного давления Testo 511

Влажность

от 10 до 100 %

±2%

Цифровой термометр-гигрометр Fluke 1620А

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (23±5) °C;

  • - относительная влажность до 80 %;

  • - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.;

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1   Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

  • -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

  • 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

  • 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

  • 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7Л Внешний осмотр

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

  • - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

7.2 Опробование

Опробование генераторов проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.

При отрицательном результате проверки прибор бракуется и направляется в ремонт.

7.3 Проверка идентификационных данных программного обеспечения

Проверку идентификационных данных программного обеспечения осуществлять путем вывода на дисплей прибора информации о версии программного обеспечения. Вывод системной информации осуществляется по процедуре, описанной в руководстве по эксплуатации на прибор.

Результат считать положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

нет данных

Номер версии (идентификационный номер ПО)

не ниже 1.1.1

7.4 Определение погрешности установки периода повторения импульсов

Определение погрешности установки периода повторения импульсов проводить путем сличения установленного на генераторе значения периода с показаниями частотомера, подключенного к выходу генератора.

  • 7.4.1 Выход генератора подключить ко входу частотомера.

  • 7.4.2 На частотомере установить согласно руководству по эксплуатации:

  • - режим измерения периода;

  • - связь по постоянному току;

  • - сопротивление входа 50 Ом;

  • - запуск по нарастающему фронту;

  • - время счета 1 с.

  • 7.4.3 На генераторе установить согласно руководства по эксплуатации:

  • - уровень выходного напряжения 0,5 В;

  • - задержка 0 мкс;

  • - скважность 50 %.

  • 7.4.4  Установить на частотомере уровень запуска согласно руководству по эксплуатации равный среднему значению между верхним и нижнем уровнем сигнала ([иверх + иниз]/2).

  • 7.4.5 Провести измерения периода, устанавливая на генераторе значения из ряда: 10 нс, 1 мкс, 10 мкс, 1 мс, 1 с.

  • 7.4.6 Определить абсолютную погрешность установки периода АТ по формуле (1):

дТ = Тг-Тч                                (1),

где: Тг- значение периода, установленное на генераторе, с,

Тч - значение периода, измеренное частотомером, с.

  • 7.4.7 Провести измерения по п.п. 7.4.1 - 7.4.6 для каждого канала генератора.

Результаты поверки считать положительными, если значения погрешностей, определенных по формуле (1) находятся в пределах ±(3,5 -10’5-Т), с,

где Т - значение периода, установленное на генераторе, с.

7.5 Определение абсолютной погрешности установки длительности импульсов

Определение абсолютной погрешности установки длительности импульсов проводить путем сличения установленного на генераторе значения длительности импульсов с показаниями частотомера, подключенного к выходу генератора.

  • 7.5.1 Выход генератора подключить к входу частотомера.

  • 7.5.2 На частотомере установить согласно руководству по эксплуатации:

  • - режим измерения длительности;

  • - связь по постоянному току;

  • - сопротивление входа 50 Ом;

  • - время счета 1 с.

  • 7.5.3 На генераторе установить согласно руководству по эксплуатации:

  • - уровень выходного напряжения 1 В;

  • - задержка 0 мкс.

  • 7.5.4  Установить на частотомере уровень запуска, согласно руководству по эксплуатации, равный среднему значению между верхним и нижнем уровнем сигнала ([иверх + иниз]/2).

  • 7.5.5 Установить на генераторе длительность импульса 500 пс, период не менее 1 нс.

  • 7.5.6 Частотомером провести измерения длительности импульсов.

  • 7.5.7 Повторить измерения для значений длительности 100 нс, 100 мкс, 100 мс, 1 с, устанавливая период не менее 2 t, где t - значение длительности.

  • 7.5.8 Определить абсолютную погрешность установки длительности импульсов At по формуле (2):

At = tr -14                                             (2),

где: tr- значение длительности импульсов, установленное на генераторе, пс,

t4 - значение длительности импульсов, измеренное частотомером, пс.

  • 7.5.9 Провести измерения по п.п. 7.5.1 - 7.5.8 для каждого канала генератора.

Результаты поверки считать положительными, если значения погрешности, определенные по формуле (2), находятся в пределах, ±(0,001 t+ЗО) пс,

где t - значение установленной длительности импульсов, пс.

7.6 Определение абсолютной погрешности установки задержки импульсов

Определение абсолютной погрешности установки задержки импульсов проводить путем сличения установленного на генераторе значения задержки импульсов с показаниями частотомера, подключенного к выходам генератора.

  • 7.6.1 На частотомере установить согласно руководству по эксплуатации настройки для канала А и В:

  • - режим измерения временных интервалов канала А относительно канала В,

  • - связь по постоянному току;

  • - сопротивление входа 50 Ом;

  • - запуск по нарастающему фронту;

- время счета 1 с.

  • 7.6.2 На генераторе установить согласно руководству по эксплуатации: уровень выходного напряжения 1,5 В; длительность импульса 20 нс.

  • 7.6.3 Перед проведением измерений определить разницу задержки в измерительных кабелях do. Для этого собрать схему, представленную на рисунке 1 (Выход генератора подключить через тройник кабелем 1 - ко входу А частотомера и кабелем 2 - ко входу В частотомера)

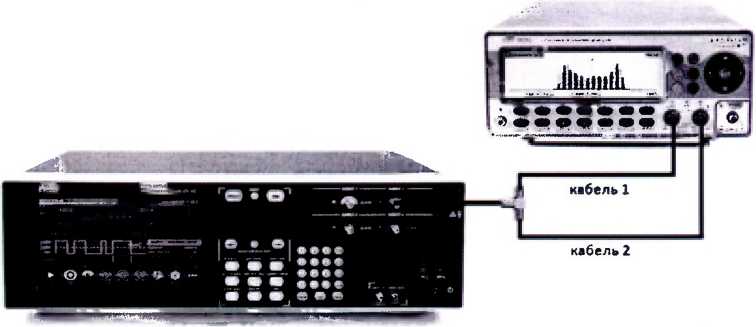

Рисунок 1 - Определение разницы задержки в измерительных кабелях

  • 7.6.4  Установить на частотомере уровень запуска, согласно руководству по эксплуатации, равный среднему значению между верхним и нижнем уровнем сигнала ([Usepx + иниз]/2).

  • 7.6.5 Провести измерения разницы задержки в измерительных кабелях to, измерив временной интервал между фронтами сигналов, поступающих на вход А и В частотомера.

  • 7.6.6 Провести измерение задержки импульсов. Для этого: выход синхронизации генератора подключить ко входу А частотомера кабелем 1, выход генератора подключить ко входу В частотомера кабелем 2.

  • 7.6.7 Установить на генераторе задержку импульса 100 нс, период - не менее 3-(t+d), где t - установленное значение длительности, d - установленное значение задержки.

  • 7.6.8  Установить на частотомере уровень запуска, согласно руководству по эксплуатации, равный среднему значению между верхним и нижнем уровнем сигнала ([Ueepx + иниз]/2).

  • 7.6.9 Провести измерения задержки частотомером, измерив временной интервал между фронтами синхроимпульса и задержанного импульса.

  • 7.6.10 Повторить измерения по п.п. 7.6.8 - 7.6.9 для значений задержки 500 нс, 1 мкс, 10 мс, 1 с, установив период не менее 3-(t+d).

  • 7.6.11 Определить абсолютную погрешность установки задержки импульсов At по формуле (4):

At=tr-t4-t0                                             (3),

где: di - значение задержки импульсов, установленное на генераторе, с,

tq - значение временного интервала, измеренное частотомером, с,

to - разница задержки в измерительных кабелях, измеренная по п.п. 7.6.2 - 7.6.5

  • 7.6.9 Провести измерения по п.п. 7.6.6 - 7.6.8 для каждого канала генератора. При измерении на каналах 2, 3, 4 необходимо в меню генератора Trigger Setup - Trigger Source выбрать номер соответствующего канала.

Результаты поверки считать положительными, если значения погрешности, определенные по формуле (3) находятся в пределах, ±(0,001 t+ЗО) пс,

где t - значение установленной задержки импульсов, пс.

7.7 Определение абсолютной погрешности установки уровня выходного напряжения

Определение абсолютной погрешности установки уровня выходного напряжения проводить методом прямых измерений вольтметром в следующей последовательности:

  • 7.7.1 Выход генератора подключить на вход вольтметра через проходную нагрузку 50 Ом.

  • 7.7.2 На генераторе установить согласно руководству по эксплуатации: период 1 мс, длительность импульса 500 мкс, уровень выходного напряжения 50 мВ. уровень напряжения смещения+1 В.

  • 7.7.3 Произвести измерения уровня выходного напряжения.

  • 7.7.4 Повторить измерения для значений уровней выходного напряжения генератора: 500 мВ, 1000 мВ, 1500 мВ, 2000 мВ.

  • 7.7.5 Определить абсолютную погрешность установки уровня выходного напряжения генератора по формуле (4):

AU—иуст’2*идейств                                    (4),

где: UyCT-значение уровня выходного напряжения, установленное на генераторе, мВ, Пдейств - действительное значение уровня выходного напряжения, измеренное вольтметром, мВ.

  • 7.7.8 Провести измерения по п.п. 7.7.1 - 7.7.5 для каждого канала генератора.

Результаты поверки считать положительными, если значения абсолютной погрешности, определенные по формуле (4) находятся в пределах, определенных по формуле (5):

±(0,01 -U+0,01 Uc+10) мВ                             (5),

где U - значение выходного напряжения, мВ;

Uc - значение напряжения смещения, мВ.

7.8 Определение параметров времени нарастания, времени спада и выброса на вершине импульса

Определение длительности времени нарастания, времени спада и выброса на вершине импульса, проводить методом прямых измерений осциллографом в следующей последовательности:

  • 7.8.1 Выход генератора подключить на вход канала 1 осциллографа.

  • 7.8.2 На осциллографе установить согласно руководству по эксплуатации следующие настройки:

  • - канал 1 - Включен, связь входа - DC 50 Ом, ограничение полосы пропускания -Выключено;

  • - режим HD-выключен;

  • - синхронизация: тип - Фронт, источник - Канал 1, режим - Авто;

  • - развертка - эквивалентная; минимальное значение коэффициента развертки, при котором наблюдается фронт или спад импульса;

  • - настройки экрана: тип - Вектор, накопление - Выключено;

  • - режим измерения: Время нарастания (Rise) или время спада (Fall), статистика измерений включена;

  • - коэффициент отклонения > 10 мВ/дел.

  • 7.8.3 На генераторе установить согласно руководству по эксплуатации период 1 мс, длительность импульса 500 мкс, уровень выходного напряжения 150 мВ.

  • 7.8.4 В меню «Измерения» осциллографа выбрать измерения времени нарастания (Rise), времени спада (Fall) и измерение выброса на вершине импульса согласно руководству по эксплуатации.

  • 7.8.5 Установками коэффициента отклонения и регулировкой постоянного смещения осциллографа установить отображение сигнала в пределах экрана осциллографа.

  • 7.8.6 Включить статистику измерений. Нажать на передней панели осциллографа кнопку «Очистка экрана» и произвести измерение длительности фронта при числе статистки измерений не менее 50.

  • 7.8.7 Определить длительность фронта и среза импульсов по формуле (9):

(9)

где tx - значение длительности фронта и среза, измеренное осциллографом, пс; to - собственное время нарастания переходной характеристики осциллографа, пс.

  • 7.8.8 Провести измерения по н.п. 7.8.1 - 7.8.7 для каждого канала генератора. Результаты испытаний считаются положительными, если значения длительности

    фронта и среза не превышают 95 пс, значение выброса на вершине импульса не более 5 %.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки нагрузок оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.2 При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

    С.А. Корнеев

Начальник отдела испытаний и сертификации
