Методика поверки «Счетчики электрической энергии статические однофазные «АТЛАС 1»» (59703777-422860-920МП)

Технический директор ООО «ИЦРМ»

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

• 1. ОПЕРАЦИИ ПОВЕРКИ

• 2. СРЕДСТВА ПОВЕРКИ

• 3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5. ПРОВЕДЕНИЕ ПОВЕРКИ

• 6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ В

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

• 2.1. При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Допускается использование вновь разработанных или находящихся в применении средств измерений, прошедших метрологическую аттестацию в органах государственной метрологической службы и удовлетворяющих по метрологическим характеристикам требованиям настоящей методики.

• 2.2. Эталоны должны обеспечивать определение действительного значения энергии с погрешностью, не превышающей !4 предела допустимой погрешности поверяемого счетчика.

  					59703777-422860-920МП	с.
  						4
  И эм.	Ласт	№ докум.	Подп.

• 3.1. При проведении поверки должны соблюдаться нормальные условия:

  Температура окружающего воздуха, °C Относительная влажность воздуха, % Атмосферное давление, кПа (мм.рт.ст.) Внешнее магнитное поле

  Частота, Гц

  Форма кривой тока и напряжения

  Отклонение значения напряжения от среднего значения, %

  Отклонение значения силы тока от среднего значения, %

  20±2

  от 30 до 80

  от 84 до 106 (от 630 до 795)

  Отсутствует

  50 ±0,5

  Синусоидальная с коэффициентом несинусоидальности не более 5 %

  ±1

  ±2

• 3.2. Поверку проводят:

• - после выдержки счетчика в нормальных условиях не менее 12 ч;

• - после прогрева счетчика при номинальных значениях тока и напряжения в течение 30 мин.

Допускается совмещать прогрев с опробованием.

• 4.1.  При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0, ГОСТ 12.2.007.3, ГОСТ 12.3.019 и «Правилами техники безопасности, при эксплуатации электроустановок потребителей».

• 4.2. Персонал, проводящий поверку должен иметь группу по электробезопасности не ниже III с напряжением до 1000 В.

• 5. ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено:

отсутствие дефектов внешних частей счетчика, в том числе отсутствие трещин в стекле;

соответствие комплектности требованиям технических условий и паспорту; наличие пломбы завода-изготовителя;

• -  наличие места для пломб на крышке клеммной колодки и разъеме порта связи.

Результаты считаются положительными, если выполняются все вышеуказанные требования.

Проверку производить на установке универсальной пробойной УПУ-10М в нормальных условиях применения (п. 3.1). Испытание проводить воздействием в течение 1 мин. напряжения переменного тока 4 кВ (среднее квадратическое значение) синусоидальной формы частотой 50 Гц.

Испытательное напряжение последовательно приложить между зажимами цепей тока и зажимами цепей напряжения.

Испытательное напряжение приложить между соединенными между собой всеми зажимами цепей тока и цепей напряжения и корпусом.

Результаты считаются положительными, если за время испытания не наблюдается пробоя изоляции.

При опробовании должна быть установлена работоспособность счетчика при подключении номинальных значений тока и напряжения. При этом дисплей светится и на нем происходит периодическая смена информации.

Результаты считаются положительными, если выполняются все вышеуказанные требования.

• 5.4.1 Проверку функционирования интерфейса счетчика проводить на установке для поверки электросчетчиков МТБ (далее по тексту - МТБ) в нормальных условиях применения (п. 3.1). Для проведения испытаний подключить счетчик к источникам напряжения и тока установки МТБ и установить номинальные значения напряжений и токов при угле сдвига фаз между напряжениями и токами, равном 45°.

Порт связи счетчика подключить к персональному компьютеру стенда в соответствии с рисунком 2 приложения В. Установить на персональном компьютере (далее по тексту -компьютер) программное обеспечение «Intercounter», используемое для настройки счетчика на предприятии-изготовителе.

Установить режим обмена информацией компьютера со счетчиком, измеряющим параметры сети, в соответствии с инструкцией по использованию программы «Intercounter».

Сопоставить информацию, выводимую со счетчика на компьютер, с соответствующей информацией, высвечиваемой на дисплее счетчика.

Результаты считаются положительными, если данные, считанные с дисплея, и данные, считанные с персонального компьютера, совпадают.

• 5.4.2 Проверку работы дисплея счетчика проводить на установке МТБ в нормальных условиях применения (п. 3.1).

Для проведения испытаний подключить счетчик к источникам напряжения и тока установки МТБ и установить номинальные значения напряжений и токов при угле сдвига фаз между напряжениями и токами равном 45°. Убедиться, что на дисплей выводятся все параметры, соответствующие модификации счетчика согласно таблице приложения Б, что при этом время удержания каждого отображаемого параметра заданному (6 с).

Результаты считаются положительными, если на дисплей выводятся все параметры, соответствующие модификации счетчика согласно таблице приложения Б, и при этом время удержания каждого отображаемого параметра заданному (6 с).

Проверку отсутствия самохода счетчика проводить на установке МТБ в нормальных условиях применения (п. 3.1).

Для проведения испытаний подключить счетчик к источнику напряжения установки МТБ согласно рисунку 1 Приложения В.

Проверку проводить при значениях напряжения 115 % номинального и отсутствии тока в последовательных цепях.

К поверочному выходу подсоединить частотомер в режиме счета импульсов (рисунок 1 приложения В).

Результаты считаются положительными, если в течение времени наблюдения не менее 10 мин. на каждом из поверочных выходов не возникает ни одного перепада напряжения.

• 5.6 Определение основной относительной погрешности измерения активной и реактивной электрической энергии. Проверка порога чувствительности (стартового тока)

• 5.6.1 Определение основной относительной погрешности измерения активной и реактивной электрической энергии проводить на установке МТБ методом эталонного счетчика (рисунок 2 приложения В). Значения напряжения и силы и переменного тока должны отвечать требованиям п. 3.2.

Определение основной относительной погрешности счетчика проводить в нормальных условиях применения (п. 3.1).

Перед определением относительной погрешности счетчик следует выдерживать при номинальной нагрузке не менее 30 мин.

Определение основной относительной погрешности счетчика проводить при значениях параметров входных сигналов, указанных в таблицах 6.1 - 6.2 приложения А.

При определении погрешности счетчика отчет показаний эталонного счетчика установки МТБ по каждому измерению проводить не менее трех раз с целью их усреднения.

Результаты считаются положительными, если усредненное по нескольким измерениям значение основной относительной погрешности не превышает пределов, указанных в таблицах 6.1 - 6.2.

• 5.6.2 Проверка порога чувствительности (стартового тока)

Проверка порога чувствительности (стартового тока) проводится при помощи установки МТБ при номинальном значении напряжения переменного тока, cos (р = 1 (для активной электрической энергии) или sin ср = 1 (для активной электрической энергии) и значениях силы переменного тока в соответствии с таблицей 6.3 Приложения В.

• 1) Подключить счетчик к установке МТБ согласно рисунку 2.

• 2) Проверку проводят, аналогично п. 5.6.1, наблюдая за приращением показаний энергии счётчика.

• 3) Счётчики должны начинать непрерывную регистрацию показаний активной и реактивной (для счётчиков соответствующих исполнений) энергии.

Результаты проверки считаются положительными, если при заданном значении силы переменного тока включается счетчик и продолжает регистрировать показания, а также значение относительной погрешности не превышает ±50 %.

• 5.7 Определение относительных погрешностей измерений активной и реактивной электрической мощности, напряжения переменного тока, силы переменного тока, частоты переменного тока.

Определение относительных погрешностей измерений текущего значения усредненной (интегрированной) за период сети активной и реактивной электрической мощности, напряжения переменного тока, силы переменного тока, частоты переменного тока проводить на установке МТБ (рис.2 приложения В).

Определение относительных погрешностей измерений проводить в нормальных условиях применения (п. 3.1). Перед определением погрешности счетчик следует выдерживать при номинальной нагрузке не менее 30 мин.

Напряжение и сила переменного тока должны быть практически симметричными и отвечать требованиям п. 3.2.

Эталонный счетчик установки МТБ должен калиброваться и работать в режиме измерения мощности.

Для считывания значений активной и реактивной электрической мощности, напряжений и силы переменного тока, частоты переменного тока с образцового счетчика, и испытываемого счетчика и обработки информации с целью определения погрешностей измерения используется программа «ПСИХ», устанавливаемая на персональном компьютере стенда. При этом измеряемая счетчиками мощность усредняется за период 10 с.

Определение относительных погрешностей измерений проводить при значениях параметров входных сигналов, указанных в таблицах 7.1 - 7.5 приложения А.

При определении относительных погрешностей счетчика при измерении активной и реактивной электрической мощности, напряжения и силы переменного тока, частоты переменного тока отсчет показаний по каждому измерению проводить не менее трех раз с целью их усреднения.

Результаты считаются положительными, если усредненное по нескольким измерениям значение погрешности не превышает пределов, указанных в таблицах 7.1 - 7.5.

Подключить счетчик к компьютеру, время которого должно быть синхронизировано с помощью внешнего источника (радиочасы МИР РЧ-01, NTP-сервер, GPS/ГЛОНАСС) и запустить тестовую программу проверки таймера счетчика.

Через сутки остановить тестовую программу и сравнить разницу показаний таймера счетчика и часов компьютера на момент запуска теста и на момент его окончания.

Результаты считаются положительными, если основная абсолютная погрешность таймера не превышает ±0,4 с/сут.

Подтверждение соответствия программного обеспечения (далее по тексту - ПО) проводят следующим образом:

• - подключить счетчик к интерфейсному адаптеру (в случае проверки через оптопорт или RS-485) и включить в сеть;

• - запустить консольную программу Get_Meter_ID.exe;

• - введите код используемого интерфейса из списка предлагаемых;

• - введите номер COM-порта, к которому подключен адаптер выбранного интерфейса;

• - введите серийный номер тестируемого счетчика;

  					59703777-422860-920МП	с.
  						8
  Изм.	Лист	№ докум.	Подп.

- для получения версии и идентификатора ПО выберите команду “GetSoftID”;

На экран будут выведены: версия ПО и идентификационный код (MD5).

Результаты считаются положительными, если версия ПО и идентификационный код соответствуют указанным в описании типа.

• 6.1  Результат поверки заносится в протокол по форме, приведенной в приложении А.

• 6.2  Результаты поверки контроллеров оформляют в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 6.3  При положительном результате поверки счетчики пломбируются, удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки.

• 6.4  При отрицательном результате поверки счетчики не допускаются к дальнейшему применению, знак поверки гасится, делается соответствующая запись в паспорте на счетчики.

  . Ns подл. | Подл. и дата | Взам. ине. Ns | Ине. Ns дубл. I Подл, и дата



  Изм	Лист	№ докум.	Подп.

  59703777-422860-920МП

  с.

  9

ПРИЛОЖЕНИЕ А

поверки счетчика электрической энергии статического однофазного «АТЛАС 1»

Модификация_____________________________

Заводской номер______________________________

Дата выпуска_______________________________

Дата поверки_________________________________

• 1. Внешний осмотр___________________________________________________________

(соответствует или не соответствует)

• 2. Проверка электрической прочности изоляции____________________________________

(результат поверки)

• 3. Опробование________________________________________________________________

(результат опробования)

• 4. Проверка функционирования интерфейса и дисплея_____________________________

(результат поверки)

• 5. Поверка отсутствия самохода________________________________________________

(результат поверки)

• 6. Определение основной погрешности измерения активной и реактивной энергии. Проверка порога чувствительности (стартового тока)

Таблица 6.1 Основная погрешность измерения активной электрической энергии

Таблица 6.2 Основная погрешность измерения реактивной электрической энергии

Таблица 6.3 - Проверка порога чувствительности (стартового тока)

• 7. Определение погрешности измерения текущего значения активной и реактивной электрической мощности, напряжения переменного тока, силы переменного тока

  Ине. N° подл. I Подл, и дата I Взам. ине. Ns I Ине. Ns дубл. I Подл, и дата

  Таблица 7.1 Погрешность измерения активной электрической мощности

  № испытаний	Информативные параметры входного сигнала				Предел допускаемого значения основной погрешности, %		Значение основной погрешности, %
  	иф, % от Ином	1ф, % от 16	Р, Вт	Кн cos(p	Для класса точности 0,5S	Для класса точности 1
  1	100	5		1,0	±0,5	±1,5
  2	100	20		0,5 (инд.)	±0,6	±1,0
  3	100	100		1,0	±0,5	±1,0
  4	100	1000		1,0	±0,5	±1,0

  Таблица 7.2 Погрешность измерения реактивной электрической мощности

  № испытаний	Информативные параметры входного сигнала				Предел допускаемого значения основной погрешности, %		Значение основной погрешности, %
  	Иф, % от Ином	1ф, % от 16	Q, вар	Кн sincp	Для класса точности 1	Для класса точности 2
  1	100	5		1,0	±1,5	±2,5
  2	100	10		0,5(инд)	±1,5	±2,5
  3	100	100		1,0	±1,0	±2,0
  4	100	1000		1,0	±1,0	±2,0

  					59703777-422860-920МП	с.
  						11
  Изм.	Пи ст	№ докум.	Подп.

Таблица 7.3 Погрешность измерения напряжения переменного тока

Таблица 7.4 Погрешность измерения силы переменного тока

Таблица 7.5 Погрешность измерения частоты переменного тока

• 8. Подтверждение соответствия ПО____________________________________

(результат поверки)

• 9. Заключение по поверке_________________________________________________________

(пригоден, не пригоден)

Исполнители______________________________________________________________

(должность, фамилия, имя, отчество, подпись)

Поверитель_________________________________ м.п.

(подпись)

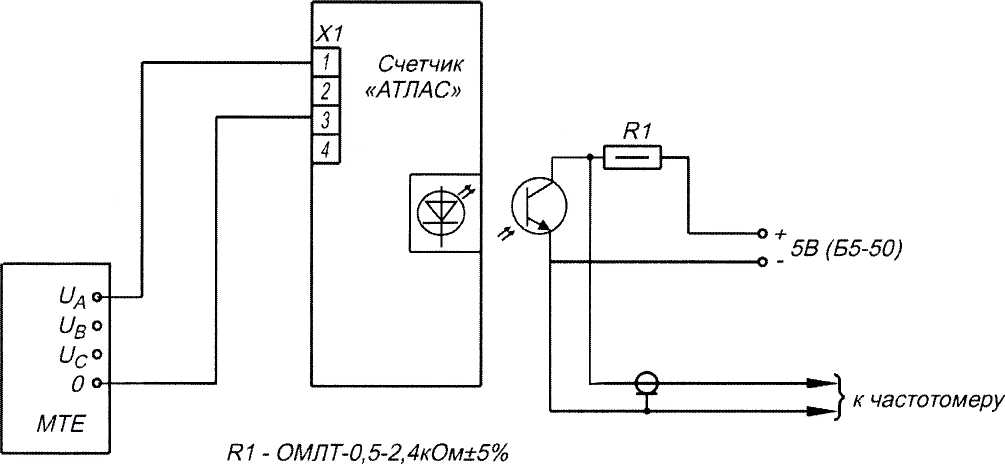

Рисунок 1 - Схема стенда для проверки самохода счетчика.

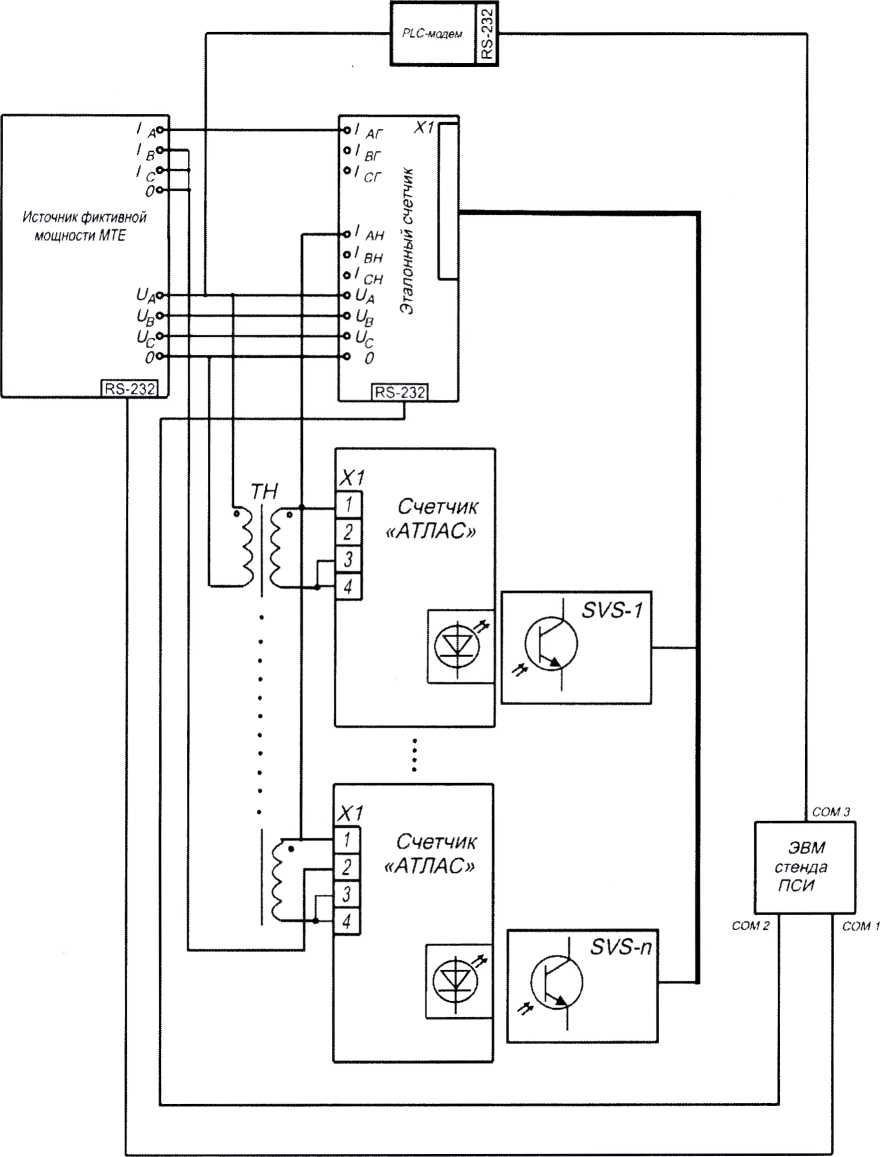

Рисунок 2 - Схема стенда для проверки основных погрешностей измерений активной и реактивной электрической энергии, активной и реактивной электрической мощности, напряжения переменного тока, силы переменного тока, частоты переменного тока, проверки порога чувствительности (стартового тока)
