Методика поверки «Источник питания постоянного тока Б5-43А, Б5-44А, Б5-45А» (3.233.001)

ИСТОЧНИК ПИТАНИЯ ПОСТОЯННОГО ТОКА Б5-43А, Б5-44А, Б5-45А

МЕТОДИКА ПОВЕРКИ

9. ПОВЕРКА. ПРИБОРА

• 9.1. Общие сведения

• 9.1.1. Настоящий раздел составлен в соответствии с ^требованиями ГОСТ 19164-83, ГОСТ 8.513-84 и устанавливает методы и средства поверки источников питания постоянного тока Б5-43А, Б5-44А, Б5-45А.

• 9.1.2. Поверка проводится I раз в год.

♦

• 9.2. Операции и средства поверки

9.2.1. При проведении поверки должны выполняться операции и применяться средства поверки» указанные в табл. 6.

Таблица 6 Операции'и средства поверки

Примечаний I. Вместо указанных в табл.6 средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствукицих параметров с тре-буемой^точностью.

2. Образцовые и вспомогательные средства поверки должны быть исправны в органах метрологической службы.

• 9.2.2. Технические характеристики образцовых и вспомогательных средств поверки представлены в табл.7.

Таблица 7

Характеристики средств поверки

9.3.1. При проведении поверки должны соблюдаться следующие

условия:

температура окружающей среды, °С(К)......... 20+5 (293+5)

относительная влажность воздуха,$..............30-80

атмосферное давление,тЛа (ваз рт.ст.) ........... 84-106(630-

795)

напряжение сети питания,В .............. 220+4,4

частота промыпленной сети

по ГОСТ 13109-69, Гц...........................50+0,2

• 9.3.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, указанные в п.6.3, и разделе 7.

9.4.Проведение поверки

9.4.1 .Поверка проводится в соответствии с перечнем операций, указанным в табл.6.

• 9.4.2. При проведении внешнего осмотра должны быть проверены все требования по п.6.2.1.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

• 9.4.3. Опробование работы прибора производится по п.8.2.4 для оценки его исправности без применения средств пЪверки. Неисправные приборы также бракуются и направляются в ремонт.

• 9.4.4. Проверку максимального и минимального значений выходного напряжения и основной погрешности индикации выходного напряжения в режиме стабилизации напряжения производите по схеме электрической, изображенной на рис.7, при отключенной нагрузке.

Органы управления прибора установите в следующие положения: ручка " *7а "                 . У «

ручка "и "                   крайнее правое

ручка " У "                    крайнее правое

ручка "ОГРАНИЧЕНИЕ            крайнее правое

Включите прибор в сеть и прогрейте его в течение 30 мин.

Цифровым вольтметром В7-28 измерьте величину максимального напряжения на выходных клеммах прибора. Затем установите ручку "(Л’в крайнее левое положение. Остальные органы управления прибора -в прежнем положении. Величину минимального напряжения измерьте цифровым вольтметром В7-28.

Основную погрешность индикации выходного напряжения прибора рассчитайте по формуле:

д = б^изм - Uинд

где U изм - величина выходного напряжения, измеренная цифровым вольтметром В7-28,

6/инд - показания цифрового вольтметра на передней панели прибора.

Схема электрическая подключения приборов для измерения напряжения и тока, погрешности индикации

Результаты. считают удовлетворительными, если максимальное и минимальное значения выходного напряжения прибора соответствуют табл.8, основная погрешность индикации выходного напряжения прибора, рассчитанная по формуле, соответствует требованиям п.2.2.

Таблица 8

• 9.4.5. Проверку максимального значения выходного тока приборов и основной погрешности индикации выходного тока в режиме стабилизации тока производите по схеме электрической, изображенной на рис. 7.

Органы управления прибора установите в следующие положе

ния:

ручка " V/b " ручка " U ”

. Нагрузочным реостатом Вн по Цифровому индикатору на сопротивлении нагрузки установите напряжение 0,9 7/ макс, прогрейте прибор в течении 30 мин и измерьте величину напряжения на измерительном резисторе (катушка P32I).

-Максимальное значение выходного тока приборов рассчитайте по формуле:                                     /

j/макс =

где и изм - напряжение на измерительной катушке

С помощью ручки "Т* установите максимальное значение вы

ходного тока и измерьте его с помощью цифрового вольтметра.

Основную погрешность индикации выходного тока рассчитайте

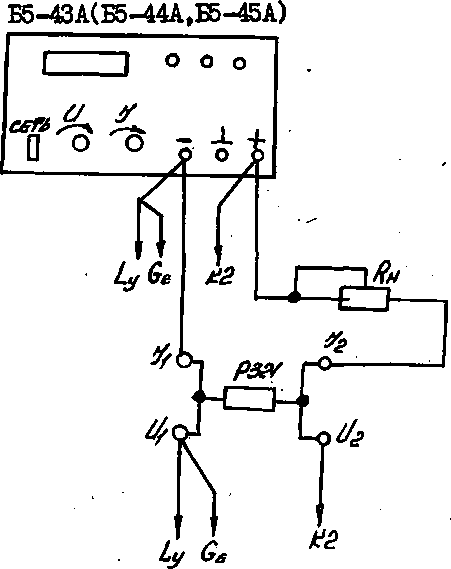

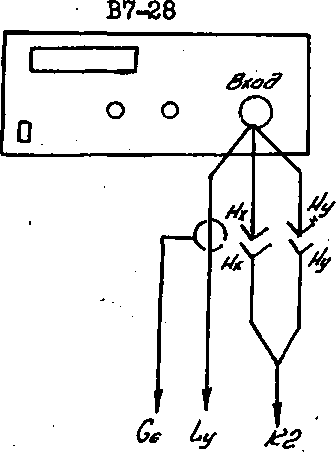

Схема электрическая подключения приборов для измерения пульсаций и нестабильностей

Рис.8

по формуле:

= Умакс - Иинд

где инд - индицируемое значение выходного тока при крайнем правом положении ручки ^М!Г. Результаты считают удовлетворительными,если максимальное и минимальное значения выходного тока прибора соответствуют данным табл<9, .а основная погрешность индикации выходного тока не превышает:

30 мА для прибора Б5-43А;

3 мА для приборов Б5-44А,Б5-45А.

от изменения входного напряжения на +10% от номинального значения в режиме стабилизации напряжения производите по схеме электрической, изображенной на рис .8, измерителем нестабильности В8-8 на выходных клеммах прибора.

Органы управления прибора установите в следующие положения: ручка ” V/к”                      * V "

ручка ” И "                      крайнее правое

ручка "ОГРАНИЧЕНИЕ U °            крайнее правое

Измерение нестабильнрсти выходного напряжения от изменения входного напряжения проводите при значениях выходного напряжения, равных 6/мак с и 0,1 Z/макс и токе нагрузки, равном 0,9 #мако.

Заданный ток нагрузки установите с помощью нагрузочного реостата В и при выходном напряжении ^макс и 0,1 Uмакс.

Напряжение питающей сети плавно измените от 198 до 220 В, а затем от 220 до 242 В и через 10 с после изменения напряжения сети, в течение 10 с, проводите измерение нестабильности выходного напряжения.

Результаты измерений считают удовлетворительными, если нестабильность выходного напряжения приборов от'изменения входного напряжения на f 10% от номинального значения не превышает +(0,005% £/уст + 0,005%имакс).

9.4.56. Проверку нестабильности выходного тока приборов от изменения входного напряжения на +10$ от номинального значения в режиме стабилизации тока производите по схеме электрической, изображенной на рис.8 измерителем нестабильности В8-8 на измерительном резисторе R изм.

Органы управления прибора установите в следующие положения:

ручка  " У/А”                 -      "А"

ручка  ’’ U ’’                   -  крайнее правое

ручка "ОГАРНИЧЕНИЕ U”        - крайнее правое

Измерение нестабильности выходного тока от изменения

входного напряжения проводите при значениях выходного тока, равных У макс и ОД Э макс и напряжении на нагрузке н (РСП-19) равном 0,9 ^макс.

Величина сопротивления измерительного резистора Яизм. должна соответствовать табл. 9а

Таблица 9а

Напряжение питающей сети плавно измените от 198 до 220 В, а затем от 220 до 242 В и через 10 с после изменения напряжения сети» в течение 10 с, проводите измерение нестабильности выходного тока.

Результаты считают удовлетворительная, если нестабильность выходного тока прибора от изменения входного напряжения на от номинального значения не превыпает: +1,5 мА для прибора Б5-43А; +0,5 мА для прибора Б5-44А;

+0,25 мА для прибора Б5-45А.

ЭЛ.бв. Проверку нестабильности выходного напряжения приборов от изменения тока нагрузки от 0^9 максимального значения до нуля в режиме стабилизации напряжения производите по схеме электрической, изображенной на рис.8, измерителем нестабильности В8-8 на выходных клешах приборов или на клешах, расположенных на задней панели прибора.

Органы управления прибора установите в следующие положения:

ручка "ОГРАНИЧЕНИЕ И" крайнее правое

Измерение нестабильности выходного напряжения от изменения тока нагрузки проводите при значениях выходного напряжения, равных U макс и 0,1 II макс.

Ток нагрузки измените от 0,9 максимального значения до нуля и через 10 с, в течение 10 с, измерителем нестабильности В8-8 измерьте нестабильность выходного напряжения.

Результаты считают удовлетворительная, если нестабильность выходного напряжения прибора при изменении тока нагрузки не превыпает: +(0,001% (/уст + 0,02% U макс) на выходных клешах прибора;

+(0,005% Ц уст + 0,005% И макс) на клешах, расположенных на задней панели прибора. *

9.4.5г. Проверку нестабильности выходного тока прибора от изменения напряжения на нагрузке от 0,9 максимального значения др нуля в режиме стабилизации тока производите по схеме электрической, изображенной на рис .8, измерителем нестабильности В8-8 на измерительном резисторе В изм.

Органы управления прибора установите в следующие положения:

“А” крайнее правое крайнее правое

* Измерение нестабильности выходного тока прибора от изменения напряжения на нагрузке проводите при значениях выходного тока равных гамаке и ОД 7 макс и напряжении на нагрузке равном 0,9 Ц шаха.

Величина измерительного резистора R изм должна соответствовать табл. 9а.

Напряжение на нагрузке прибора измените от 0,9 максимального значения до нуля и через 10 с, в течение 10 с, измерителем нестабильности В8-8 измерьте величину нестабильности выходного тока.

Результаты считают удовлетворительными,если нестабильность выходного тока приборов от изменения напряжения-на нагрузке не

превышает:

+0,75 мА для прибора Б5-43А

+0,25 мА для прибора Б5-44А +0,125 мА для прибора Б5-45А

• 9.4.6. Проверку пульсаций выходного напряжения прибора в режиме стабилизации напряжения производите по схеме электрической, изображенной на рис .8 микровольтметром ВЗ-57 при изменении эффективного значения пульсаций и осциллографом CI-II7 при изменении амплитудного значения пульсаций на выходных клеммах прибора.

Амплитудное значение пульсаций определяют как 1/2 величины переменной составляющей от пика до пика.

Органы управления прибора установите в следующие положения:

ручка " V/A"

ручка ^и & ”

ручка «ОГРАНИЧЕНИЕ U”

Измерение пульсаций выходного напряжения проводите при выходном напряжении,- равном I/макс и токе нагрузки, равном 0,91 макс.

Результаты считают удовлетворительными, если пульсации выходного напряжения прибора соответствуют требованиям п.2.7.

• 9.4.7. Проверку пульсаций выходного тока прибора в режиме стабилизации тока производите по схеме электрической, изображенной на рис. 8, микровольтметром ВЗ-57 на измерительном резисторе.

Величина сопротивления измерительного резистора R изм

• должна соответствовать табл. 10.

Таблица IO

Измерение выходного тока производите на измерительном В изм при значении выходного тока Лакс и напряжении на равном 0,9 Lf макс. •

Органы управления прибора установите в следующие положе-

ния:

крайнее правое крайнее правое

•’ Пульсации выходного тока рассчитайте по формуле: эффективное значение напряжения пульсаций на измерительном

Схема электрическая подключения приборов для проверки возможности управления выходным напряжением и током

Рис_в9

резисторе; В нам - величина сопротивления измерительного резистора.

Результаты считают удовлетворительными, если пульсации выходного тока соответствуют требованиям п. 2.8..

• 9.4.8. Проверку возможности управления выходным напряжением производите по схеме электрической, изображенной на рис. 9, при максимальном выходном напряжении, с источника питания Б5-43 через разъем ДУ, контакты 2,4,расположенные на задней панели прибора,подайте напряжение 10 В, контролируемое цифровым вольтметром В7-28.

С помощью второго вольтметра В7-28 измерьте величину максимального выходного напряжения приборов.

Результаты считают удовлетворительными, если выходное напряжение приборов находится в пределах:

9,94В + 10,06 В для прибора Б5-43А;

29,82 В + 30,18 В для прибора Б5-44А;

49,7 В + 50,3 В для прибора В5-45А.

• 9.4.9. Проверку возможности дистанционного управления выходным током приборов проведите при максимальном значении выходного тока и напряжении на нагрузке, равном 0,9 максимального по схеме электрической, изображенной на.рис.9.

0 источника питания Б5-43 через разъем ДУ, контакты 2,3 в прибор подают напряжение 10 В, контролируемое цифровым вольтметром В7-28. Максимальное значение. выходного тока приборов измеряют вторым цифровым вольтметром, включенным на измерительный резистор.

Результаты считают удовлетворительными, если максимальная величина выходного тока приборов находится в пределах:

2,964 + 3,036 А для прибора Б5-43А;

0,988 + 1,012 А для прибора Б5-44А;

0,494 * 0,506 А для прибора Б5-45А.

9.5. Оформление результатов поверки

• 9.5.1. Результаты поверки оформляются путем записи или отметки результатов поверки в порядке, установленном метрологической службой, осуществляющей поверку.

Приборы, не прошедшие поверку (имеющие отрицательные результаты поверки), запрещаются к выпуску в обращение и применению.

• 9.5.2. При поверке положительные результаты оформляются в виде свидетельств или записываются в раздел формуляра ’’Результаты периодической поверки прибора” и заверяются поверителем с нанесением оттиска доверительного клейма.
