Методика поверки «ГСИ. Комплексы программно-технические «Smart-STEAM»» (МП 4252-001 -89973652 )

УТВЕРЖДАЮ

Заместитель директора

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИНСТРУКЦИЯ.

Комплексы программно-технические «Smart-STEAM»

Методика поверки

4252-001 -89973652 МП

Настоящая методика распространяется на комплекс программно-технический «Smart-STEAM» (далее по тексту комплекс), в составе первичных измерительных преобразователей (ПИП) утвержденного типа и измерительных модулей с входными и выходными электрическими сигналами, для которых нормированы пределы допускаемых погрешностей без нормирования в отдельности характеристик систематической и случайной составляющих погрешности.

Настоящая мегодика устанавливает требования к объему, условиям поверки, методам и средствам экспериментального исследования метрологических характеристик и порядку оформления результатов поверки.

ПТК «Smart-STEAM» подлежит как первичной, гак и периодической поверке.

Интервал между поверками ПТК «SMART-STEAM» - 4 года.

• 1 Операции поверки

Операции поверки ПТК «SMART-STEAM» с указанием разделов настоящей мегодики, где изложен порядок их выполнения, приведен в Таблице 1 .

I аблииа I - Операции поверки

1 кшмснованис операции	Обязательность проведения при поверке		Номер пункта настоящей методики
	первичной	периодической
Внешний осмотр	Да	Да	6.1
Проверка электрической прочности и сопротивления изоляции	Да	Да	6.2
Проверка допускаемой приведенной погрешности измерений избыточного давления нефги/нефтепродуктов. энергоносителей и сред вспомогательных систем	Да	Да	6.3
11роверка допускаемой приведенной погрешности измерений абсолютного давления нефги/нефтепродуктов. энергоносителей и сред вспомогательных систем	Да	Да	6.4
1 (роверка допускаемой приведенной погрешности измерений разности давлений	Да	Да	6.5
Проверка допускаемой приведенной погрешности измерений разрежения	Да	Да	6.6
Проверка допускаемой приведенной погрешности измерений силы тока, потребляемо!о нагрузкой.	Да	Да	6.7
Проверка допускаемой приведенной погрешности измерений напряжения	Да	Да	6.8

нагрузки
Проверка допускаемой абсолютной погрешности измерений уровня нефти/нефтепродуктов в резервуаре.	Да	Да	6.9
11роверка допускаемой абсолютной погрешности измерений уровня жидкой и и реагентов в вспомогател ьн ых ем костях	Да	Да	6.10
Проверка допускаемой приведенной погрешности измерений виброскоросги	Да	Да	6.11
Проверка допускаемой абсолютной погрешности измерений осевого смешения	Да	Да	6.12
Проверка допускаемой приведенной погрешности измерений объемного содержания нефти и воды в водонеф1яной смеси	Да	Да	6.13
Проверка допускаемой приведенной погрешности измерений загазованности воздуха парами нефти/нефтепродуктов	Да	Да	6.14
1 [роверка допускаемой относительной погрешности измерений расхода нефти/нефтепродуктов	Да	Да	6.15
11 роверка допускаемой относительной погрешности измерений расхода энергоносителей (жидкостей)	Да	Да	6.16
Проверка допускаемой относительной погрешности измерений расхода энергоносителей (пар/газ)	Да	Да	6.17
Проверка допускаемой относительной погрешности измерений расхода вс 1 юм orai ел ы I ы х с и стем	Да	Да	6.18
11роверка пределов допускаемой приведенной погрешности измерений напряжения постоянного тока	Да	Да	6.19
Проверка допускаемой приведенной погрешности измерений силы постоянного тока	Да	Да	6.20
11роверка допускаемой приведенной погрешности канала измерения электрического сопротивления	Да	Да	6.21
Проверка допускаемой абсолютной погрешности измерений температуры с помощью внешних термопар	Да	Да	6.22
Проверка допускаемой абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивлений	Да	Да	6.23
11роверка допускаемой абсолютной погрешности счёта импульсов	Да	Да	6.24

n J

11роверка допускаемой приведенной погрешности измерений частоты	Да	Да	6.25
I (роверка допускаемой приведенной погрешности воспроизведения сигналов электрического напряжения	Да	Да	6.26
Проверка допускаемой приведенной пог решности воспроизведения сигналов силы постоянного тока	Да	Да	6.27
11одтверждение соответствия программного обеспечения средства измерения	Да	Да	6.28
Оформление результатов поверки	Да	Да	7

Примечания:

• •  При периодической поверке выполняют только проверку сопротивления изоляции

• •  Операции п.п 6.3 - 6.28 могут выполняться в любой последовательности.

• •  После ремонта или замены любого измерительного компонента поверку канала выполняют по пунктам первичной поверки.

• 2 Средства поверки

Перечень основных средств поверки (эталонов) применяемых при проведении операций поверки, их характеристики представлены в Таблице 2.

Таблица 2 - Средства поверки (эталоны)

Номер пункта НД по поверке	Наименование и тип основного или вспомогательного средства поверки: обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки
6.2	Установка для проверки элек трической безопаснос ти GP1-735A. погрешность измерения: пг ± 1 % 0,1 ...5 кВ. пг±5% 1...500 МОм. пг ± 10% 501...2000 МОм. пг± 20% 2001...9900 МОм
6.3-6.20. 6.22. 6.26. 6.27	Государственный рабочий эталон единицы силы постоянного электрического тока 1 разряда в диапазоне значений от минус 24 до 24 мА. единицы постоянного электрического напряжения 3 разряда в диапазоне значений от минус 100 до 100 мВ. от минус 20 до 20 В. единицы электрического сопротивления 3 разряда в диапазоне значений от 5 до 4000 Ом. регистрационный номер эталона 3.I.ZAM.1301.2015
6.21.6.23	Магазин электрического сопротивления Р4831. пг ± 0.02 %
6.24. 6.25	Частотомер электронно-счетный 43-85/5. пг ±1 10'7 %. Генератор сигналов специальной формы GEG-30I5. пг ± (0.02 + 5 ед. счета)
Примечания: • Допускается применение средств измерений сравнимого или более высокого

Наименование и тип основного или вспомогательного средства поверки: обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные __________технические характеристики средства поверки_________

класса точности.

• Применяемые средства измерений должны иметь действующие свидетельства о поверке.

• 3 Требования к квалификации поверителей

К поверке допускаются лица, освоившие работу с НТК «Smart-STEAM» и используемыми средствами поверки (эталонами), изучившие настоящую методику поверки, аттестованные в соответствии с действующим законодательством и имеющие достаточную квалификацию для выбора методики проверки погрешности и выбора соответствующих эталонов.

• 4 Требования безопасности

При проведении поверки необходимо соблюдать требования безопасности. нрсд\смол репные "Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей" (изд. 3). ГОСТ 12.2.007.0. ГОС! 12.1.019. ГОСТ 22261. указаниями по безопасности, изложенными в руководствах по эксплуатации ПТК «Smart-STEAM». применяемых эталонов и вспомогательного оборудования.

Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже 2-ой.

• 5 Условия проведения поверки и подготовка к пей

Поверка ПТК «Smart-STEAM» должна проводиться в нормальных условиях:

• •  температура окружающего воздуха (20±3) °C:

• •  относительная влажность окружающего воздуха (30 - 80) %;

• •  атмосферное давление (84 - 106) кПа:

• •  практическое отсутствие внешнего магнитного поля:

• •  напряжение питания от сети переменного тока (220±4.4) В. частотой (50±0.5) Гц. при коэффициенте гармоник не более 5 %.

• •  практическое отсутствие внешнего магнитного поля:

Примечание:

• •  При невозможности обеспечения нормальных условий поверку проводят в фактических условиях эксплуатации. Условия поверки на месте эксплуатации не должны выходить за пределы рабочих условий указанных в технической документации ни ПТК «Smarl-STEAM».

Перед началом поверки поверитель должен изучить Руководство по эксплуатации ПТК «Smart-STEAM». эталонов и других технических средств, используемых при поверке, настоящую методику и правила техники безопасности.

• 6 Проведение поверки

6.1 Внешний осмотр.

При внешнем осмотре ПТК «Smart-STEAM» проверяют:

• •  наличие действующей поверки, удостоверенной знаком поверки в соответствии с описанием типа, на ПИП и определенными показателями точности:

• •  соответствие комплектности ПТК «Smart-STEAM» паспортным данным:

• •  маркировку;

• •  наличие необходимых надписей на лицевых панелях ПТК «Smart-STEAM» и измерительных модулей, входящих в состав ПТК «Smart-STEAM»:

• •  состояние коммуникационных и энергетических линий связи (шин. кабелей).

Не допускают к дальнейшей проверке комплексы, у которых обнаружено:

• •  отсутствие действующей поверки, удостоверенной знаком поверки в соответствии с описанием типа, на ПИП;

• •  неудовлетворительное крепление разъемов:

• •  обугливание изоляции;

• •  грубые механические повреждения наружных частей, органов регулирования и управления и прочие повреждения.

6.2 Проверка электрической прочности и сопротивления изоляции.

11ск1ричсск>ю прочность и сопротивление изоляции проверяю! в соответствии с ГОСТ 22261-94 и технической документацией на ПТК «Smart-STEAM».

6.2.1 Проверка сопротивления изоляции между соединенными (закороченными) входными цепями и корпусом, а также между сетевыми цепями и корпусом проводится с помощью установки GP1-735A. включенной между клеммой заземления и одной из указанных цепей.

Результат проверки считается положительным, если сопротивление изоляции более К) МОм.

• 6.2.2 Испытание изоляции на электрическую прочность проводят на пробойной установке при отключенных внешних связях. Испытательное напряжение 2 кВ в течение I .минуты подаётся между зажимом (клеммой) заземления корпуса и закороченными сетевыми входными контактами.

Результат проверки считается положительным, если не произошло пробоя или перекрытия по изоляции.

6.3 Проверка допускаемой приведенной погрешности измерений избыточною давления нефги/нефгепродуктов, энергоносителей и сред вспомогательных систем.

Проверка проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7.2; 10.4: 13.6; 16.8 и 20 мА:

• 1 -AI

• 2 +AI

Калибратор тока

Рисунок 1.

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будез отображено значение соответствующее измеренному давлению.

Таблица 3 - Соответствие «Давление-Сила тока» для диапазона измерений давления от

О МПа до 100 МПа:

Значение давления. MI 1а	Значение силы тока, соответствующее значению давления. мА
0	4
20	7.2
40	10.4
60	13.6
80	16.8
100	20

Значение приведенной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

=^Р-„~^Л‘"Ю0%

‘ «<и

где

• - z-e значение давления, соответствующее измеренному значению силы тока проверяемым измерительным каналом и отображаемое на АРМ оператора;

Р_ит - i-e значение давления, соответствующее силе тока, задаваемой калибратором тока:

• - значение давления, равное максимальному значению в диапазоне измерений.

Канал считаю! выдержавшим проверку, если значение приведенной погрешности измеренных значений избыточного давления нефти/нефтепродуктов, энергоносителей и сред вспомогательных систем <5_1ики._} =        ~^пип не превышает ±0.3%.

Комплекс считают выдержавшим проверку если д,. =         ^{+ (}^иш ^не

превышает ±0.6%.

I де <>    - значение погрешности ПИП. согласно его свидетельству о поверке.

• 6.4 Проверка пределов допускаемой приведенной погрешности измерении абсолютного давления нефти/нефтепродуктов, энергоносителей и сред вспомогательных систем.

Проверка проводится в следующем порядке:

• - подключи I ь калибратор гоковых сигналов к клеммам проверяемою канала комплекса вместо ПИП;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7.2; 10.4: 13.6: 16.8 и 20 мА;

• 1  -А!

• 2 +AI

Калибратор тока

Рисунок 2.

После задания каждого значения, проконтролировать результат измерения следующим образом:

• - на АРМ оператора, напротив проверяемого канала будет отображено значение соответствующее измеренному давлению.

Таблица 4 - Соответствие «Давление-Сила тока» для диапазона измерений давления от

О МПа до 16 МПа:

Значение давления. МПа	Значение силы тока, соответствующее значению давления. мА
0	4
3.2	7.2
6.4	10.4
9.6	13.6
12,8	16.8
1	20

Значение приведенной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

¹ UUX

где

Р - /-е значение давления, соответствующее измеренному значению силы тока проверяемым измерительным каналом и отображаемое на АРМ оператора:

- /-е значение давления, соответствующее силе тока, задаваемой калибратором тока;

Р- значение давления, равное максимальному значению в диапазоне измерений.

Канал считают выдержавшим проверку, если значение приведенной погрешности измерений абсолютного давления нефти/нефтепродуктов. энергоносителей и сред вспомогательных систем       ⁼ ±     ~ $ пт не превышает ±0.3%.

Комплекс считают выдержавшим проверку если 8,, = ±^'ч._7Л-_(И ^{+       не}

превышает ±0.6% .

где £_яЛЮ - значение погрешности ПИП. согласно его свидетельству о поверке.

6.5 Проверка пределов допускаемой приведенной погрешности измерений разности давлений.

Проверка проводится в следующем порядке:

- подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП;

- согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7.2: 10.4: 13.6: 16.8 и 20 мА:

• 1  -AI

• 2 +AI

Калибратор тока

Рисунок 3.

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение соответствующее измеренной разности давлений.

Таблица 5 - Соответствие «Разность давлений - Сила тока» для диапазона измерений

разности давления от 0 кПа до 630 кПа:

Значение разности давлений. кПа	Значение силы тока, соответствующее
	значению разности давлений. мА
0	4
126	7,2
252	10.4
378	13.6
504	16.8
630	20

Значение приведенной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

где

Лич ^{— / е} значение разности давлений, соответствующее измеренному значению силы тока проверяемым измерительным каналом и отображаемое на АРМ оператора:

P_wm ~ ‘~^Q значение разности давлений, соответствующее силе тока, задаваемой калибратором тока;

/’ значение разности давлений, равное максимальном) значению в диапазоне измерений.

Канал считают выдержавшим проверку, если значение приведенной погрешности

измерений разности давлений         ~     ~ ^iuin не превышает ±0.3%.

Комплекс считают выдержавшим проверку если <5,, =         ^{+       не}

превышает ±0.6%,

где д_1Н1П - значение погрешности ПИП. согласно его свидетельству о поверке.

6.6 Проверка пределов допускаемой приведенной погрешности измерений разрежения.

Г1роверкс1 проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП;

• - согласно руководству по эксплуатации калибратора перевести его в режим

генерации юка и последовательно задать ряд значений: 4: 7.2: 10.4: 13.6: 16.8 и 20 мА:

• 1  -AI

• 2 +AI

Калибратор тока

Рисунок 4.

После задания каждого значения, проконтролировать результат измерения

следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение

соответствующее измеренному давлению-разрежению.

Таблица 6 - Соответствие «Давление-разрежение - Сила тока» для диапазона измерений давления от -50 кПа до 50 кПа:

Значение давления-разрежения. кПа	Значение силы тока, соответствующее значению давления-разрежения. мА
-50	4
-30	7.2
-10	10.4
10	13.6
30	16.8
50 —	20

1аблица 7 - Соответствие «Давление-разрежение - Сила тока» для диапазона измерений давления от -2.4 МПа до 2,4 МПа:

Значение давления-разрежения. МПа	Значение силы тока, соответствующее значению давления-разрежения. мА
-2.4	4
-1,44	7,2
-0.48	10,4
0.48	13.6
1.44	16.8
2.4	20

Значение приведенной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

100 %

¹ лшх

где

“ ^{/ е} значение давления-разрежения, соответствующее измеренному значению силы тока проверяемым измерительным каналом и отображаемое на АРМ оператора:

P_iim - z-e значение давления-разрежения, соответствующее силе тока, задаваемой калибратором тока;

Р_11М - значение давления-разрежения, равное максимальному значению в диапазоне измерений.

Канал считают выдержавшим проверку, если значение приведенной погрешности измерений разрежения       = ±            не превышает ±0.3%.

Комплекс считают выдержавшим проверку если d',, - ± Jd; _lKiri + с\_11Ш не превышает ±0.6%.

где      - значение погрешности ПИП. согласно его свидетельству о поверке.

6.7 Проверка пределов допускаемой приведенной погрешности измерений силы тока, потребляемого нагрузкой.

11роверка проводится в следующем порядке:

- подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП:

- согласно руководству по эксплуатации калиоратора перевести его в режим

генерации гока и последовательно задать ряд значений: 4: 7.2; 10.4; 13.6; 16.8 и 20 мА:

• 1  -AI

• 2 +AI

Калибратор тока

Рисунок 5.

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение соответствующее измеренной силе тока нагрузки.

Таблица 8 - Соответствие «Сила тока нагрузки - Сила тока» для диапазона измерений давления от 0 А до 5 А:

Значение силы тока нагрузки. А	Значение силы тока, соответствующее
	значению силы тока нагрузки. мА
0	4
1	7.2
2	10.4
	13.6
4	16.8
5	20

Значение приведенной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

где

/,_П1( - /-е значение силы тока нагрузки, измеренное проверяемым измерительным каналом и отображаемое на АРМ оператора:

- /-е значение силы тока нагрузки, задаваемое калибратором гока:

/ значение силы тока нагрузки, равное максимальному значению в диапазоне

измерений.

Канал считают выдержавшим проверку, если значение приведенной погрешности

измерений силы тока, потребляемого нагрузкой. d_IIIKUl = ±yjdj_IK -д'^ не превышает ±1.1%.

Комплекс считают выдержавшим проверку если д', = ±^;_/7А(/) + длин не превышает х|.5%.

где du,,,/ - значение погрешности ПИП, согласно его свидетельству о поверке.

6.8 Проверка пределов допускаемой приведенной погрешности измерений напряжении нагрузки.

Проверка проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП:

• - согласно руководству по эксплуатации калибратора перевести его в режим

генерации тока и последовательно задать ряд значений: 4; 7.2; 10.4: 13.6: 16.8 и 20 мА:

• 1  -AI

• 2 +AI

Калибратор тока

Рисунок 6.

После задания каждого значения, проконтролировать результат измерения следу ин ни м образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение

соответствующее измеренному напряжению нагрузки.

Таблица О Соответствие «Напряжение - Сила гока» для диапазона измерений давления от О В до 380 В:

Значение напряжения. В	Значение силы тока, соответствующее значению напряжения. мА
0	4
76	7.2
152	10.4
228	13.6
304	16.8
380	20

Значение приведенной погрешности измерения, выполненного контроллером (I1JIK) определяется по формуле:

= £=-±^-100 %

и лшх

где

L/„_lu - /-е значение напряжения, измеренное проверяемым измерительным каналом и отображаемое на АРМ оператора;

U _Ul)l - i-e значение напряжения, задаваемое калибратором тока;

U _11т ~ значение напряжения, равное максимальному значению в диапазоне измерений.

Канал считают выдержавшим проверку, если значение приведенной погрешности измерений напряжения нагрузки               ~^пип не превышает ±1.1%.

Комплекс считают выдержавшим проверку если д', =         , + д';,_///; ^не

превышает ±1.5% .

где 8_П11П - значение погрешности ПИП. согласно его свидетельству о поверке.

6.9 Проверка пределов допускаемой абсолютной погрешности измерений уровни нефти/нефтепродуктов в резервуаре.

Проверка проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7.2; 10.4; 13.6; 16.8 и 20 мА:

• 1  -AI

• 2 +AI

Калибратор тока

Рисунок 7.

После задания каждого значения, проконтролировать результат измерения следующим образом:

• - на АРМ оператора, напротив проверяемого канала будет отображено значение соответствующее измеренном) уровню.

Габлица 10 Соответствие «Уровень-Сила тока» для диапазона измерений уровня от 0 мм

до 40000 мм:

Значение уровня. мм	Значение силы тока, соответствующее значению уровня. мА
0	4
8000	7.2
16000	10.4
24000	13.6
32000	16.8
40000	20

Значение абсолютной погрешности измерения, выполненного контроллером (Ш1К) определяется по формуле:

^ПЛК(1,} ~     ~ ^Л,Л1

где

£, _н /'-е значение уровня, соответствующее измеренному значению силы тока проверяемым измерительным каналом и отображаемое на .АРМ оператора:

L , - i-e значение уровня, соответствующее силе тока, задаваемой калибратором тока:

Канал считают выдержавшим проверку, если значение абсолютной погрешности измерений уровня нефти/нефтепродуктов в резервуаре      _z, =  ±д/^//л- ~^пип ^не

превышает ±9.9 мм.

Комплекс считают выдержавшим проверку если rf, = ±^_/77А-_(/1 ⁺^пцп ^не превышает ±20 мм .

где - значение погрешности ПИП. согласно его свидетельству о поверке.

6.10 Проверка пределов допускаемой абсолютной noi решности измерений уровни жидкости и реагентов в вспомогательных емкоеiих.

11роверка проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7.2; 10.4; 13.6: 16.8 и 20 мА;

• 1  -Al

• 2 +AI

Калибратор тока

Рисунок 8.

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение

соответствующее измеренному уровню.

Таблица 11 - Соответствие «Уровень-Сила тока» для диапазона измерений уровня от 0 мм до 40000 мм:

Значение уровня.	Значение силы тока, соответствующее значению
мм	уровня. мА
0	4
8000	7,2
16000	10.4
24000	13.6
32000	16.8
40000	20

Значение абсолютной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

~    — L_ya мм

где

- /-е значение уровня, соответствующее измеренному значению силы тока проверяемым измерительным каналом и отображаемое на АРМ оператора;

£_и.„, - /-е значение уровня, соответствующее силе тока, задаваемой калибратором тока.

Канал считают выдержавшим проверку, если значение абсолютной погрешности измерений уровня жидкости и реагентов в вспомогательных емкостях

i ^{= ±} ~^пип ^не превышает ±9.9 мм.

Комплекс считают выдержавшим проверку если д’, =        , + д', не

превышает ±20 мм .

где б_пнп - значение погрешности ПИП. согласно его свидетельству о поверке.

6.11 Проверка пределов допускаемой приведенной погрешности измерений виброскорости.

Проверка проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП:

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7,2; 10.4; 13.6: 16.8 и 20 мА:

• 1  -AI

• 2 +AI

Калибратор тока

Рисунок 9.

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение соответствующее измеренной виброскорости.

Таблица 12 - Соответствие «Виброскорость - Сила тока» для диапазона измерений виброскорости от 0 мм/с до 30 мм/с:

Значение виброскорости, мм/с	Значение силы тока, соответствующее значению виброскорости. мА
0	4
6	7.2
12	10.4
18	13.6
24	16.8
30	20

Значение приведенной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

=^0=-1ОО%

где

)’_ш( ^{_ z}'^e значение виброскорости, соответствующее измеренному значению силы тока проверяемым измерительным каналом и отображаемое на АРМ оператора;

)' , Ас значение виброскорости, соответствующее силе тока, задаваемой калибратором гока;

У_ии, - значение виброскорости, равное максимальному значению в диапазоне измерений,

Канал считают выдержавшим проверку, если значение приведенной погрешности

Комплекс считают выдержавшим проверку если            _/Л-_1И +       не

превышает ±15%.

где - значение погрешности ПИП. согласно его свидетельству о поверке.

6.12 Проверка пределов допускаемой абсолютной погрешности измерений осевою смещения.

Проверка проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП:

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации токаи последовательно задать ряд значений: 4; 7.2; 10.4; 13,6; 16,8 и 20 мА;

• 1  -AI

• 2 +AI

Калибратор тока

Рисунок 10.

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение соответствующее измеренному смещению.

Таблица 13 - Соответствие «Смещение-Сила тока» для диапазона измерений смещений от от 0.5 мм до 2.5 мм:

Значение смещения.	Значение силы тока, соответствующее значению
мм	смешения. мА
0.5	4
0.9	7.2
1.3	10.4
1.7	13.6
2.1	16.8
2.5	20

Значение приведенной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

где

B_lnii - i-e значение смещения, соответствующее измеренному значению силы тока проверяемым измерительным каналом и отображаемое на АРМ оператора:

B_vtm - z-e значение смещения, соответствующее силе тока, задаваемой калибратором тока.

Канал считают выдержавшим проверку, если значение абсолютной погрешности

измерений осевого смещения       = ±     ~ $пип не превышает ±0.8 мм.

Комплекс считают выдержавшим проверку если               ⁺^ппп ^не

превышает ±1.3 мм .

где (\_1П11 - значение погрешности ПИП. согласно его свидетельству о поверке.

6.13 Проверка пределов допускаемой приведенной погрешности измерений объемного содержания нефти и воды в водонефтяной смеси.

11роверка проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4: 7.2; 10.4; 13.6: 16.8 и 20 мА;

• 1 -Al

• 2 +AI

Калибратор тока

Рисунок I I.

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному объемному содержанию.

Таблица 14 - Соответствие «Объемное содержание - Сила тока» для диапазона измерений объемного содержания от 0 % до 100%:

Значение объемного содержания. %	Значение силы тока, соответствующее
	значению объемного содержания. мА
0	4
20	7,2
40	10.4
60	13,6
80	16.8
100	20

Значение приведенной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

где

~ ^z'^e значение объемного содержания, соответствующее измеренном} значению силы тока проверяемым измерительным каналом и отображаемое на АРМ оператора:

F_vim ^{_ /_е} значение объемного содержания, соответствующее силе тока, задаваемой калибратором тока:

/•    - значение объемного содержания, равное максимальному значению в

диапазоне измерений.

Канал считают выдержавшим проверку, если значение приведенной погрешности измерений объемного содержания нефти и воды в водонефтяной смеси Л/.//о / . = ±     -8ПИП ^не превышает ±0.9%.

Комплекс считают выдержавшим проверку если 3, =        , + 3;_1т1 не

превышает ±1,5%,

где З_пп/1 - значение погрешности ПИП, согласно его свидетельству о поверке.

6.14 Проверка пределов допускаемой приведенной погрешности измерений загазованности воздуха парами нефти/нефтепродуктов.

Проверка проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4: 7.2; 10.4: 13.6: 16.8 и 20 мА:

• 1 -AI

• 2 +AI

Калибратор тока

Рисунок 12.

После задания каждого значения, проконтролировать результат измерения следующим образом:

• - на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному загазованности.

Таблица 15 - Соответствие «Загазованность - Сила тока» для диапазона измерений загазованности от 0 до 100% НКПРП*

Значение загазованности. % НКПРП	Значение силы тока, соответствующее значению загазованности. мА
0	4
20	7,2
40	10.4
60	13.6
80	16,8
100	20
*НКПРП - Нижний концентрационный предел распространения пламени

Значение приведенной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

А -4

£          _ tlVAI      JtW

^awru) - j

* MUX

где

.1   - /-e значение загазованности, соответствующее измеренному значению силы

тока проверяемым измерительным каналом и отображаемое на АРМ оператора;

А_НН1 ~ *'^е значение загазованности, соответствующее силе тока, задаваемой калибратором тока;

.4„_1М - значение загазованности, равное максимальному значению в диапазоне измерений.

Канал считают выдержавшим проверку, если значение приведенной погрешности измерений      загазованности воздуха      парами      нефти/нефтенродуктов

£//./л-_н> =        ~^smin не превышает ±5.5%.

Комплекс считают выдержавшим проверку если                       ^не

превышает ±7.5% .

где д_1111П - значение погрешности ПИП. согласно его свидетельству о поверке.

6.15 Проверка пределов допускаемой относительной погрешности измерений расхода нефти/нефтенродуктов.

Проверка проводится в следующем порядке;

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7,2; 10.4; 13.6; 16.8 и 20 мА;

• 1  -AI

• 2 +AI

Калибратор тока

Рисунок 13.

После задания каждого значения, проконтролировать результат измерения следующим образом:

• - на АРМ оператора, напротив проверяемого канала будет отображено значение.

соответствующее измеренному расходу.

Таблица 16 - Соответствие «Расход-Сила тока» для диапазона измерений расхода от 5 кг/ч до 430000 кг/ч:

Значение расхода.	Значение силы гока. соответствующее
кг/ч	значению расхода. мА
5	4
86004	7.2
172003	10.4
258002	13.6
344001	16.8
430000	20

Значение относительной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

<>•„«<„ =^=5^-100%

с пи

где

- /-е значение расхода, соответствующее измеренному значению силы тока проверяемым измерительным каналом и отображаемое на АРМ оператора;

~ ^;‘^е значение расхода, соответствующее силе тока, задаваемой калибратором гока.

Канал считают выдержавшим проверку, если значение относительной погрешности измерений расхода нефти/нефтепродуктов d'_o =       ~^ппп не превышает ±0.3%.

Комплекс считают выдержавшим проверку если                       ^не

превышает ±0.6%.

где - значение погрешности ПИП. согласно его свидетельству о поверке.

6.16 Проверка пределов допускаемой относительной погрешности измерений расхода энергоносителей (жидкостей).

Проверка проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7.2: 10.4; 13.6; 16.8 и 20 мА;

• 1  -Al

• 2 +AI

Калибратор тока

Рисунок 14.

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение.

соответствующее измеренному расходу.

Таблица 17 - Соответствие «Расход-Сила тока» для диапазона измерений расхода от

0,16 м³/ч до 625 м³/ч:

Значение расхода.	Значение силы тока, соответствующее
м’/ч	значению расхода. мА
0.16	4
125.128	7.2
250.096	10.4
375.064	13,6
500.032	16.8
625	20

Значение относительной погрешности измерения, выполненного контроллером (Г1ЛК) определяется по формуле:

<5»™ =^е”“~^.|00%

J5VT»

где

- /'-е значение расхода, соответствующее измеренному значению силы тока проверяемым измерительным каналом и отображаемое на АРМ оператора:

O_UIM - i-e значение расхода, соответствующее силе тока, задаваемой калибратором тока.

Канал считаю! выдержавшим проверку, если значение относительной погрешности измерений расхода энергоносителей (жидкостей) <5₍₎ - ± д/-8щ_1П не превышает ±0.8%.

Комплекс считают выдержавшим проверку если 6,, = ±^'пжи»)⁺ ^пип ^не превышает ± 1.3% ,

1 де - значение погрешности ПИП. согласно его свидетельству о поверке.

6.17 Проверка пределов допускаемой относительной погрешности измерений расхода энергоносителей (пар/газ).

Проверка проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП;

• - согласно руководству по эксплуатации калибратора перевести его в режим

генерации тока и последовательно задать ряд значений: 4: 7.2; 10.4; 13.6; 16.8 и 20 мА;

• 1  -AI

• 2 +AI

Калибратор тока

Рисунок 15.

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному расходу.

Таблица 18 - Соответствие «Расход-Сила тока» для диапазона измерений расхода от

2 м '/ч до 8342 м’/ч:

Значение расхода.	Значение силы тока, соответствующее
м/ч	значению расхода. мА
2	4
1670	7.2
3338	10.4
5006	13,6
6674	16.8
8342	20

Значение относительной погрешности измерения, выполненного контроллером

(ПЛК) определяется по формуле:

П.’1К«_П

■ 100 %

где

• - /-е значение расхода, соответствующее измеренному значению силы тока проверяемым измерительным каналом и отображаемое на АРМ оператора;

• - 7-е значение расхода, соответствующее силе тока, задаваемой калибратором тока.

Канал считают выдержавшим проверку, если значение относительной погрешности измерений расхода энергоносителей (пар/газ) д₍₎ = ± -дп_11П не превышает ±1.1%.

Комплекс считают выдержавшим проверку если                + i\_llin не

превышает ± 1,5% ,

где 6_ППП - значение погрешности ПИП. согласно его свидетельству о поверке.

6.18 Проверка пределов допускаемой относительной погрешности измерений расхода вспомогательных систем.

11роверка проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7.2; 10.4; 13.6; 16.8 и 20 мА;

• 1  -AI

• 2 +AI

Калибратор тока

Рисунок 16.

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному расходу.

Таблица 19 - Соответствие «Расход-Сила тока» для диапазона измерений расхода от

0.16 м³/ч до 8342 м ’/ч:

Значение расхода.	Значение силы тока, соответствующее
м3/ч	значению расхода. мА
0.16	4
1668.528	7.2
3336,896	10.4
5005.264	13.6
6673.632	16.8
8342	20

Значение относительной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

X          ~^И1М -УСТ , qq о/

Ji Jim

где

• - z-e значение расхода, соответствующее измеренному значению силы гока проверяемым измерительным каналом и отображаемое на АРМ оператора;

• - z-e значение расхода, соответствующее силе гока. задаваемой калибратором тока.

Канал считают выдержавшим проверку, если значение относительной погрешности измерений расхода вспомогательных систем 6,, -        ~^ицц не превышает ±1.1%.

Комплекс считают выдержавшим проверку если                       ^ие

превышает ± 1.5% .

где (S_4IIII - значение погрешности ПИП. согласно его свидетельству о поверке.

6.19 Проверка пределов допускаемой приведенной погрешности измерений напряжения постоянного гока.

Проверка проводится в следующем порядке:

• - подключить калибратор напряжения к клеммам проверяемого канала комплекса вместо 11И11:

• - с калибратора напряжений последовательно подать на измерительные входы ряд значений: -10; -6; -2; +2; +6 и +10 В.

• 1 AU +

• 2 AU-

Калибратор напряжения

Рисунок 17.

После задания каждого значения, проконтролировать результат измерения следующим образом:

• - на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному напряжению.

Значение приведенной погрешности измерения определяется по формуле

₌ .100 %,

\tux

где

/'-е значение напряжение, измеренное проверяемым измерительным каналом и отображаемое на АРМ оператора:

-/-е значение напряжения, задаваемое калибратором напряжения:

{/_1ШГ  ^_ значение напряжения, равное максимальному значению в диапазоне

измерений.

Канал считают выдержавшим проверку, если значение приведенной погрешности д',. измеренных значений не превышает ±0.1% в каждой контролируемой точке диапазона измерения.

6.20 Проверка пределов допускаемой приведенной погрешности измерений силы постоянного тока.

Проверка проводится в следующем порядке:

• - подключить калибратор токовых сигналов к клеммам проверяемого канала комплекса вместо ПИП;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока:

• - для диапазона измерения силы постоянного тока от 0 мА до 20 мА последовательно задать ряд значений: 0: 4; 8; 12; 16 и 20 мА;

• - для диапазона измерения силы постоянного тока от 4 мА до 20 мА последовательно задать ряд значений: 4: 7,2; 10,4: 13.6: 16.8 и 20 мА:

• - для диапазона измерения силы постоянно тока от минус 50 мА до плюс 50 мА последовательно задать ряд значений: -50; -30; -10: +10; +30 и +50 мА.

• 1 -AI

• 2 +AI

Калибратор тока

Рисунок 18.

После тадания каждого значения, проконтролировать результат измерения следующим образом:

• - на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренной силе постоянного тока.

Значение приведенной погрешности измерения определяется по формуле

г>. =           .юо о/

¹ 1

\мх

где

~ ^/"^е значение силы тока измеренное проверяемым измерительным каналом и отображаемое на АРМ оператора:

- /-е значение силы тока задаваемое калибратором тока;

/_1М1 - значение силы тока равное максимальному значению в диапазоне измерений.

Канал считают выдержавшим проверку, если значение приведенной погрешности д’ измеренных значений не превышает ±1,5% в каждой контролируемой точке диапазона измерения.

6.21 Проверка пределов допускаемой приведенной погрешности капала измерении электрического сопротивления.

Проверка проводился в следующем порядке:

• - подключить ко входу НТК «Smart - STEAM» выход магазина электрического сопротивления;

• 1  +-AI

• 2 Питание -

• 3 -Al

• 4 Питание +

Магазин сопротивлений

Рисунок 19.

• - с магазина сопротивлений последовательно подать на измерительные входы ряд контрольных сигналов, соответствующих: 0; 1; 2; 3; 4 и 5 кОм.

После задания каждого значения, проконтролировать результат измерения следующим образом:

• - на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному сопротивлению.

Значение приведенной погрешности измерения определяется по формуле

_{s 100%}

Л,_пах

где

„ - z-е значение сопротивления, измеренное проверяемым измерительным каналом и отображаемое на АРМ оператора;

• - /-е значение сопротивления, соответствующее контрольному сигналу, заданному с магазина сопротивлений;

• - значение сопротивления, равное максимальному значению в диапазоне измерений.

Канал считают выдержавшим проверку, если значение приведенной погрешности г>\ измеренных значений не превышает ± 0.2 % в каждой контролируемой точке диапазона измерения.

6.22 Проверка пределов допускаемой абсолютной погрешности измерений температуры с помощью внешних термопар.

Проверка проводится в следующем порядке:

• - Подключить ко входу ПТК «Smart - STEAM» выход калибратора напряжений.

• 1 AU +

• 2 AU-

Калибратор напряжения

Рисунок 20.

• - согласно ГОСТ Р 8.585-2001 для диапазона измеряемых температур от минус 270 °C до плюс 375 °C последовательно подать с калибратора напряжений на измерительные входы контрольные сигналы, соответствующие ряду температур: -270; -141; -12; +117; +246; и +375 °C;

• - согласно ГОСТ Р 8.585-2001 для диапазона измеряемых температур от 375 °C до 1370 °C последовательно подать с калибратора напряжений на измерительные входы контрольные сигналы, соответствующие ряду температур: 375; 574; 773; 972; 1171 и 1370 °C.

После задания каждого значения, проконтролировать результат измерения следующим образом:

• - на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренной температуре.

Значение абсолютной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

где

7’_1(1W  ~ 7- значение температуры, соответствующее измеренному значению

напряжения проверяемым измерительным каналом и отображаемое на АРМ оператора:

7- 7-е значение температуры, соответствующее напряжению, задаваемым калибратором напряжения.

Канал считают выдержавшим проверку, если значение абсолютной погрешности

измерений температуры с помощью внешних термопар ^_H/_A-._yW) = ±             ^не

превышает ±3.3 °C для диапазона измерения от минус 270 °C до плюс 375 °C и ±4.5 °C для диапазона измерения от 375 °C до 1370 °C.

Комплекс считают выдержавшим проверку если ⁼-\l^n.iKuin^не превышает ±6 °C для диапазона измерения от минус 270 °C до плюс 375 °C и ±11 °C для диапазона измерения от 375 °C до 1370 °C.

где #_llflll - значение погрешности ПИП, согласно его свидетельству о поверке.

6.23 Проверка пределов допускаемой абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивлений.

Проверка проводится в следующем порядке:

• - Подключить ко входу П ГК «Smart - STEAM» выход магазина сопротивлений:

• 1 +AI

• 2 Питание -

• 3 -AI

• 4 Питание +

Магазин сопротивлений

Рисунок 21.

• - согласно ГОСТ 6651-2009 с магазина сопротивлений последовательно подать на измерительные входы контрольные сигналы, соответствующие ряду значений температур: -200; +10; +220; +430; +640 и +850 °C.

После задания каждого значения, проконтролировать результат измерения следующим образом:

• - на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренной температуре.

Значение абсолютной погрешности измерения, выполненного контроллером (ПЛК) определяется по формуле:

где

T_UIU - i-e значение температуры, соответствующее измеренному значению сопротивления проверяемым измерительным каналом и отображаемое на АРМ оператора:

Т_и._м - i-e значение температуры, соответствующее сопротивлению, задаваемым магазином сопротивлений.

Канал считают выдержавшим проверку, если значение абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивлений ^’/А'/ЛЧ/Г) = ± ~^пип ^не превышает ±2.2 °C.

Комплекс считают выдержавшим проверку если Z>_/( = /лч/<> ⁺ **////// не превышает ±3 °C.

где 8_ПИП - значение погрешности ПИП. согласно его свидетельству о поверке.

6.24 Проверка пределов допускаемой абсолютной погрешности счёта импульсов.

Проверка проводится в следующем порядке:

- подключить генератор		импульсов к входу частотомера и поверяемого
измерительного	канала;
			2 кОм
				1 Имп+
				2 Имп-
	Генератор импульсов		Оптопара
			12 кОм
			•	1 Разр счета
			2 кОм
			Синхросигнал =24 В
■	Частотомер
			Рисунок 22.
- согласно	руководству по	эксплуатации генератора последовательно задать ряд

значений частоты импульсного сигнала 100, 1000; 2000. 3000; 4000; 5000 Гц.

• - измерение по каждому значению частоты проводить в течение промежутка времени не менее 1 минуты.

После задания каждого значения частоты, проконтролировать результат измерения следующим образом;

• - на АРМ оператора, используя систему диагностики ПТК. открыть окно с изображением состояния модуля и состояния входных счетных каналов данного модуля;

• - напротив проверяемого канала в графе «Значение», будет отображено измеренное количество импульсов входного сигнала.

Рассчитать допускаемую абсолютную погрешность измерений по формуле.

^— (- / «iv ~ 6 I уснь

где

С, - i-e значение количества импульсов, измеренное проверяемым измерительным каналом и отображаемое на АРМ оператора;

('   - i-e значение количества импульсов, измеренное частотомером.

Результаты считаются положительными, если допускаемая абсолютная погрешность не превышает ± 1 импульс.

6.25 Проверка пределов допускаемой приведенной погрешности измерений частоты.

При проверке допускаемой приведенной погрешности измерительных каналов аналого-цифрового преобразования сигналов частоты в цифровой код установка входных номинальных значений частоты поверяемого канала осуществляется генератором сигналов по показаниям частотомера.

Для проверки необходимо:

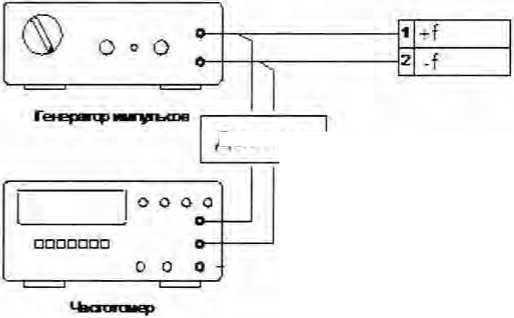

- подключить ко входу П'ГК «Smart - STEAM» выход генератора частоты;

• - последовательно подать с генератора частоты на измерительные входы ряд контрольных сигналов: 1; 20000; 40000; 60000; 80000 и 100000 Гц.

После задания каждого значения, проконтролировать результат измерения следующим образом:

• - на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренной частоте.

Значение приведенной погрешности измерения определяется по формуле

<5, = —     -100 %.

где

“ ^;*^е значение частоты, измеренное проверяемым измерительным каналом и отображаемое на АРМ оператора;

• - z-e значение частоты, измеренное частотомером:

• - значение частоты, соответствующее верхней границе диапазона измерения.

Канал считают выдержавшим проверку, если значение приведенной погрешности <>, измеренных значений не превышает ± 0.003% в каждой контролируемой точке диапазона измерения.

6.26 Проверка пределов допускаемой приведенной погрешности воспроизведения сигналов электрического напряжения.

Проверка проводится в следующем порядке:

- подключить к аналоговому выходу ПТК «Smart-STEAM» калибратор работающий в режиме цифрового вольтметра.

• 1 AU +

• 2 AU-

Калибратор напряжения

Рисунок 24.

• - для диапазона воспроизводимого напряжения от 0 В до Ю В последовательно подать на аналоговые выходы ПТК «Smart-STEAM» ряд значений устанавливаемых напряжений: 0; 2; 4: 6; 8 и 10 В;

• - для диапазона воспроизводимого напряжения от минус 10 В до 0 В последовательно подать на аналоговые выходы ПТК «Smart-STEAM» ряд значений устанавливаемых напряжений: -10; -8: -6: -4; -2 и 0 В;

• - выполнить измерение напряжений на выходе с помощью цифрового вольтметра.

Значение приведенной погрешности воспроизведения определяется по формуле

где

Г- i-e значение напряжения, измеренное эталонным средством измерения:

(/,„ - z-e значение напряжения, задаваемое на выходе комплекса:

U ,_шк - значение напряжения, равное максимальному значению в диапазоне

воспроизведения.

Канал считают выдержавшим проверку, если значение приведенной погрешности <5, измеренных значений не превышает ± 0.2 % в каждой контролируемой точке диапазона измерения.

6.27 Проверка пределов допускаемой приведенной погрешности воспроизведения сигналов силы постоянного тока.

Проверка проводится в следующем порядке:

• - подключить калибратор, в режиме измерения, токовых сигналов к клеммам проверяемого канала ПТК «Smart-STEAM»;

• - согласно руководству по эксплуатации комплекса последовательно задать ряд значений на выходе канала воспроизведения силы постоянного тока: 0: 4; 8: 12: 16 и 20 мА;

• 1  -AI

• 2 +AI

Калибратор тока

Рисунок 25.

Значение приведенной погрешности воспроизведения определяется по формуле

,]00 %.

1 \гах

где

/_нз,₍ — ;-е значение силы тока измеренное эталонным средством измерения:

/ „ - 7-е значение силы тока задаваемое на выходе комплекса:

/,,_а,  - значение силы тока равное максимальному значению в диапазоне

воспроизведения.

Канал считают выдержавшим проверку, если значение приведенной погрешности t>, измеренных значений не превышает ± 0.2 % в каждой контролируемой точке диапазона измерения.

6.28 Подтверждение соответствия программного обеспечения средства измерения.

• 6.28.1. Определение идентификационного наименования программного обеспечения.

Для определения идентификационного наименования программного обеспечения (далее по тексту - ПО) требуется запусти ПО «Smart-STEAM - ПО». Войти в ПО под логином и паролем оператора. В главном окне программы (режим оператора) нажать на

«кнопку»      в правом нижнем углу экрана. Откроется «окно» в котором в верхнем

левом углу будет указано идентификационное наименование ПО - «Smart-STEAM». рисунок 8.

РМНГК Термические системы

£ьче»       «л*

Рисунок 26 - идентификационное наименование и номер версии

(идентификационный номер) ПО

• 6.28.2. Определение номер версии (идентификационный номер) ПО.

Для определения номер версии (идентификационный номер) ПО требуется запусти ПО «Smart-STEAM - ПО». Войти в ПО под логином и паролем оператора. В главном окне ©

программы (режим оператора) нажать на «кнопку» в правом нижнем углу экрана. Откроется «окно» в котором в верхнем левом углу будет указан номер версии (идентификационный номер) ПО - «1.2».. рисунок 26.

• 7 Оформление результатов поверки

При положительных результатах поверки оформляют протокол (Приложение А) и свидетельство о поверке согласно Приложению 1 Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утверждённый приказом Минпромторга № 1815 от 02.07.2015 г.

При отрицательных результатах поверки оформляют извещение о непригодности согласно Приложению 2 Порядка проведения поверки средств измерений, требования к знак) поверки и содержанию свидетельства о поверке, утверждённый приказом Минпромторга №1815 от 02.07.2015.. а ранее выданное свидетельство аннулируют.

Приложение 1.

(рекомендуемое)

Протокол поверки

комплекса программно-технического «Sniart-STEAM», зав. №

• 1. Условия проведения поверки:

• •  температура окружающего воздуха -___°C ;

• •  относительная влажность окружающего воздуха -___%;

• •  атмосферное давление - __кПа;

1.1 Средства измерений применяемые при поверке:

• 2. Проверка электрической прочности и сопротивления изоляции.

Сопротивление изоляции - _____МОм

Пробоя и/или перекрытия по изоляции —_____________

• 3. Проверка пределов допускаемой приведенной погрешности измерений избыточного давления нефги/нефтепродуктов. энергоносителей и сред вспомогательных систем.

  Значение давления, МПа	Значение силы тока, соответствующее значению давления. мА	Измеренное значение давления ПТК «Smart-STEAM». МПа	Значение приведенной погрешности измерений давления. %
  0	4
  20	7,2
  40	10.4
  60	13,6
  80	16.8
  100	20

• 4. Проверка пределов допускаемой приведенной погрешности измерений абсолютного давления нефги/нефгепродукгов, энергоносителей и сред вспомогательных систем.

  Значение давления. МПа	Значение силы тока, соответствующее значению давления. мА	Измеренное значение давления ПТК «Smart-STEAM», МПа	Значение приведенной погрешности измерений давления.%
  0	4
  3.2	7,2
  6.4	10,4
  9.6	13,6
  12.8	16.8
  16	20

• 5. Проверка пределов допускаемой приведенной погрешности измерений разности давлений.

  Значение давления. кПа	Значение силы тока, соответствующее значению давления, мА	Измеренное значение разности давлений ПТК «Smart-STEAM». кПа	Значение приведенной погрешности. %
  0	4
  126	7,2
  252	10,4
  378	13.6
  504	16.8
  630	20

• 6. Проверка пределов допускаемой приведенной погрешности измерений разрежения.

Для диапазона измерений давления от -50 кПа до 50 кПа:

Значение давления. кПа	Значение силы тока, соответствующее значению давления. мА	Измеренное значение разности давлений ПТК «Smart-STEAM». кПа	Значение приведенной погрешности. %
-50	4
-30	7.2
-10	10,4
10	13.6
30	16,8
50	20

Для диапазона измерений давления от -2.4 МПа до 2.4 МПа:

Значение давления, МПа	Значение силы тока, соответствующее значению давления, мА	Измеренное значение разности давлений НТК «Sinart-STEAM». кПа	Значение приведенной погрешности, %
-2.4	4
-1.44	7,2
-0.48	10,4
0.48	13.6
1.44	16.8
2,4	20

7. Проверка пределов допускаемой приведенной погрешности измерений силы тока.

потребляемого нагрузкой.

Значение силы тока нагрузки. А	Значение силы тока, соответствующее значению давления. мА	Измеренное значение силы тока нагрузки ПТК «Smart-STEAM». А	Значение приведенной погрешности. %
0	4
1	7.2
2	10.4
3	13,6
4	16.8
5	20

8. Проверка пределов допускаемой приведенной погрешности измерений

напряжения нагрузки.

Значение напряжения. В	Значение силы тока, соответствующее значению давления. мА	Измеренное значение напряжения ПТК «Smart-STEAM», В	Значение приведенной погрешности. %
0	4
76	7,2
152	10.4
228	13.6
304	16,8
380	20

9. Проверка пределов допускаемой абсолютной погрешности измерений уровня

нефти/нефтепродуктов в резервуаре.

Значение уровня, мм	Значение силы тока, соответствующее значению уровня. мА	Измеренное значение уровня ПТК «Smart-STEAM». мм	Значение абсолютной погрешности AZ. мм
0	4
8000	7,2
16000	10,4
24000	13,6
32000	16,8
40000	20

10. Проверка пределов допускаемой абсолютной погрешности измерений уровня

жидкости и реагентов в вспомогательных емкостях.

Значение уровня, мм	Значение силы гока. соответствующее значению уровня. мА	Измеренное значение уровня ПТК «Smart-STEAM». мм	Значение абсолютной погрешности Д£ мм
0	4
8000	7,2
16000	10.4
24000	13,6
32000	16.8
40000	20

11. Проверка пределов допускаемой приведенной погрешности измерений

виброскорости.

Значение виброскорости. мм/с	Значение силы тока, соответствующее значению давления. мА	Измеренное значение виброскорости ПТК «Smart-STEAM», мм с	Значение приведенной погрешности. %
0	4
6	7,2
12	10,4
18	13,6
24	16,8
30	20

• 12. Проверка пределов допускаемой абсолютной погрешности измерений осевого

смещения.

Значение смешения. мм	Значение силы тока, соответствующее значению уровня. мА	Измеренное значение смещения ПТК «Smart-STEAM», мм	Значение абсолютной погрешности AZ мм
0.5	4
0,9	7,2
1,3	10.4
1,7	13,6
2,1	16,8
2.5	20

• 13. Проверка пределов допускаемой приведенной погрешности измерений объемного содержания нефти и воды в водонефтяной смеси.

  Значение объемного содержания. %	Значение силы тока, соответствующее значению давления. мА	Измеренное значение объемного содержания ПТК «Smart-STEAM», %	Значение приведенной погрешности. %
  0	4
  20	7,2
  40	10.4
  60	13.6
  80	16,8
  100	20

• 14. Проверка пределов допускаемой приведенной погрешности измерений загазованности воздуха парами нефти/нефтепродуктов.

  Значение загазованности. %НКПРП*	Значение силы тока, соответствующее значению давления. мА	Измеренное значение загазованности ПТК «Smart-STEAM», % НКПРП	Значение приведенной погрешности. %
  0	4
  20	7,2
  40	10,4
  60	13,6
  80	16.8
  100	20

*НКРПР - нижний концентрационный предел распространения пламени

• 15. Проверка пределов допускаемой относительной погрешности измерений расхода

нефти/нефтепродуктов.

Значение расхода, кг/ч	Значение силы тока, соответствующее значению расхода. мА	Измеренное значение расхода, кг/ч	Значение относительной погрешности. %
5	4
86004	7.2
172003	10.4
258002	13,6
344001	16.8
430000	20

16. Проверка пределов допускаемой относительной погрешности измерений

расхода энергоносителей (жидкостей).

Значение расхода. м3/ч	Значение силы тока, соответствующее значению расхода, мА	Измеренное значение расхода. м3/ч	Значение относительной погрешности, %
0,16	4
125,128	7,2
250.096	10.4
375.064	13,6
500,032	16,8
625	20

17. Проверка пределов допускаемой относительной погрешности измерений расхода

энергоносителей (пар/газ).

Значение расхода. м3/ч	Значение силы тока, соответствующее значению расхода, мА	Измеренное значение расхода. м3/ч	Значение относительной погрешности. %
2	4
1670	7.2
3338	10.4
5006	13.6
6674	16.8
8342	20

18. Проверка пределов допускаемой относительной погрешности измерений расхода

вспомогательных систем.

Значение расхода. м3/ч	Значение силы тока, соответствующее значению расхода. мА	Измеренное значение расхода. м3/ч	Значение относительной погрешности. %
0.16	4
1668.528	7,2
3336.896	10,4
5005.264	13.6
6673.632	16.8
8342	20

19. Проверка пределов допускаемой приведенной погрешности измерений

напряжения постоянного тока.

Значение напряжения. В	Измеренное значение напряжения. В	Значение приведенной погрешности. %
-10
-6
-2
+2
+6
+ 10

20. Проверка пределов допускаемой приведенной погрешности измерений силы

постоянного тока.

Для диапазона измерения силы постоянного гока от 0 мА до 20 мА:

Значение силы тока. мА	Измеренное значение силы тока. мА	Значение приведенной погрешности. %
0
4
8
12
16
20

Для диапазона измерения силы постоянного тока от 4 мА до 20 мА:

Значение силы тока. мА	Измеренное значение силы тока, мА	Значение приведенной погрешности. %
4
7,2
10,4
13,6
16.8
20

Для диапазона измерения силы постоянного тока от минус 50 мА до плюс 50 мА:

Значение силы тока. мА	Измеренное значение силы тока. мА	Значение приведенной погрешности. %
-50
-30
-10
+10
+30
+50

21. Проверка пределов допускаемой приведенной погрешности канала измерения

электрического сопротивления.

Значение сопротивления. кОм	Измеренное значение сопротивления. кОм	Значение приведенной погрешности. %
0
1
2
3
4
5

22. Проверка пределов допускаемой абсолютной погрешности измерений

температуры с помощью внешних термопар.

Для диапазона измеряемых температур от минус 270 °C до плюс 375 °C:

Значение температуры. °C	Измеренное значение температуры. °C	Значение абсолютной погрешности. °C
-270
-141
-12
+117
+246
+375

Для диапазона измеряемых температур от 375 °C до 1370 °C:

Значение температуры, °C	Измеренное значение температуры. °C	Значение абсолютной погрешности. °C
375
574
773
972
1171
1370

23. Проверка пределов допускаемой абсолютной погрешности измерений

температуры с помощью внешних термопреобразователей сопротивлений.

Значение температуры. °C	Измеренное значение температуры. °C	Значение абсолютной погрешности. °C
-200
10
220
430
640
850

24. Проверка пределов допускаемой абсолютной погрешности счёта импульсов.

Количество импульсов, измеренное частотомером	Количество импульсов, измеренное ПТК «Smart-STEAM»	Значение допускаемой абсолютной погрешности
0
13107
26214
39321
52428
65535

25. Проверка пределов допускаемой приведенной погрешности измерений частоты.

Значение частоты. Гц	Значение частоты, измеренное ПТК «Smart-STEAM»	Значение приведенной погрешности. %
1
20000
40000
60000
80000
100000

26. Проверка пределов допускаемой приведенной погрешности воспроизведения сигналов электрического напряжения.

Для диапазона воспроизведения напряжения от О В до +10 В:

Значение напряжения воспроизводимое комплексом, В	Измеренное значение напряжения эталонным СИ. В	Значение приведенной погрешности. %
0
2
4
6
8
10

Для диапазона воспроизведения напряжения от -10 В до О В:

Значение напряжения воспроизводимое комплексом. В	Измеренное значение напряжения эталонным СИ. В	Значение приведенной погрешности. °/о
-10
-8
-6
-4
-2
0

27. Проверка пределов допускаемой приведенной погрешности воспроизведения

сигналов силы постоянного тока.

Значение силы тока воспроизводимое комплексом. мА	Измеренное значение силы тока эталонным СИ. мА	Значение приведенной погрешности. %
4
12
10.4
13.6
16.8
20

На основании результатов поверки комплекс программно - технический «Smail-

STEAM» зав. № _____признан годным (не годным) и допущен (не допущен) к

применению.

Поверитель: _______________ ______________________ _______________

личная подпись             расшифровка подписи             год. месяц, число

48
