Инструкция «ПРИБОР ДЛЯ ПОВЕРКИ ВОЛЬТМЕТРОВ ПЕРЕМЕННОГО ТОКА В1-9» (Код не указан!)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ЧАСТЬ I

1988

Для этого:

подключить к контрольной точке KTI вольтметр B7-I5;

включить поддиапазон измерения напряжения постоянного тока 0,3V;

включить прибор;

установить потенциометром R4 показание.вольтметра B7-I5 равным 0+20mV.

• 11.24.2. После замены лампы накаливания Л1 или фоторезистора RI на ШЗ. 348.000 требуется установить режим рабочей точки фотопреобразователя.

Для этого:

подключить вольтметр B7-I5 к контрольной точке КГ2;

установить поддиапазон измерения напряжения постоянного тока 10 V;

подбором резистора R22* установить показание вольтметра B7-I5 равным минус (5+1)V.

• 11.24.3. После замены микросхем Мс2, МсЗ, транзисторов TI5-TI7, резистора R43 требуется установить режим интегрирующего усилителя.

Для этого:

подключить вольтметр В7-23 через резистор 0МЛТ-0,25-1МЙ+10% к контрольной точке КГ4;

включить прибор;

установить потенциометром R43 паказание вольтметра В7-23 равным 0 +1 m V.

П.25.0табилизатор ЯЫ5.123.065 (плата H6I4).

После замены транзистора Тб или потенциометра RII установить потенциометром RII напряжение на контрольной точке KTI равным+5 V. После замены транзистора Т8, стабилитрона ДВ или потенциометра RI4 установить потенциометром RI4 напряжение на контрольной точке КТ2 равным минус 24 V. После замены транзис-^ тора TI6, стабилитронов Д9, ДЮ, ДП или потенциометра R40 установить напряжение на контрольной точке КТ4 потенциометром !?40 равным минус 80 V .

Напряжение измерить вольтметром B7-I5.

II,26.После настройки прибор, поверить в соответствии с разделом 13 и опломбировать, как указано в разделе 6.

Примечание: Прибор BI-9 после ремонта, подстройки и поверки согласно разделу 13 ТО должен быть поверен госпо-верительными органами.

• 12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 12.1. Прибор BI-9 является чувствительным измерительным прибором и требует к себе внимательного отношения. Нельзя допускать попадания в прибор влаги и посторонних предметов.

При установке блока усиления Я1В-22 на прибор BI-9 при их совместной работе соблюдать предосторожность с целью исключения замыканий мевду внутренним и внешним корпусами прибора BI-9 из-за возможной деформации его крышек.

В процессе эксплуатации требуется не реже одного раза в год производить чистку прибора. Для чистки снять верхнюю и нижнюю крышки, боковые стенки и продуть пыль сжатым воздухом.

• 12.2. Электрорадиоэлементы, срок службы которых меньше технического ресурса прибора, подлежат замене при наработке часов, указанных в приложении 7, при этом следует руководствоваться разделом II ТО.

Примечание. Смена индикаторных ламп производится без вскрытия пломб и крышек прибора, для чего:

отвернуть шесть винтов на передней панели прибора;

снять ручки частоты и погрешности;

снять вилки-заглушки с разъема ВЫХОД 2;

снять ручки с переключателей декад;

снять переднюю панель прибора;

снять шкалу прибора, отвинтив 8 винтов;

с помощью пинцета произвести замену дефектной индикаторной лампы;

произвести установку шкалы на передней панели в обратном порядке.

• 13. ПОВЕРКА ПРИБОРА

Настоящий раздел устанавливает методы и средства первичной и периодической поверок прибора для поверки вольтметров переменного тока BI-9.

Периодичность поверки в процессе эксплуатации и хранения устанавливается предприятием, использующим прибор, с учетом условий и интенсивности его эксплуатации, но не реже одного раза в 12 месяцев.

13.I. Операции и средства поверки

При проведении поверки должны проводиться операции и применяться средства поверки, указанные в табл.II.

Таблица II

Наименование операций,     Поверяемые

производимых при поверке   отметки

При частоте

60 Hz:

1,00000V

9,9999 V 100,000 V

При частоте

400 Hz: 1,00000 V

9,9999 V

100,000 V

б) определение погрешности отклонения выходного напряжения прибора от номинального значения

) определение погрешности установки частоты выходного напряжения в режиме дистанционного управления

МО о

г) определение погрешности установки частоты выходного напряжения в режиме ручного управления

д) определение коэффициента содерь-жания гармоник выходного напряжения прибора

93

Примечания: I.Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

2.Средства поверки должны быть исправны и поверены в соответствии с ГОСТ 8.002-71.

,                   5.Операции по пп.13.3.26, 13.3.Зв должны

производиться только при поверке приборов, выходящих из производства и ремонта.

4.Комплект оборудования используется при отсутствии установки BI-I4.

Основные технические характеристики образцовых и вспомогательных средств поверки указаны в табл.12,

Таблица 12

VO -fc-

99

Примечание. Дополнительно необходимы следующие

резисторы: C2-23-2-I00 ft±I%-A

С2-23-2-П0 ft±I%-A

C2-23-2-I4O ft+I%-A

C2-23-2-I0 кЯ±1%-А

C2-23-2-I4 kft±I%-A

• 13.2.Условия поверки и подготовка к ней

• 13.2.1. При проведении операций поверки должны соблюдаться следующие условия:

температура окружающего воздуха 293+2К (20±2°С);

относительная влажность окружающего воздуха 65+15%; атмосферное давление(100+4)кРа;

напряжение сети питания (220±4,4)V частотой 50 Hz.

• 13.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе "Подготовка к работе" ТО.

Дополнительно выполните следующие подготовительные работы: обеспечьте минимальную длину измерительных кабелей, соединяющих выходные клеммы ВЫХОД I(0 и С)прибора со средствами поверки, путем соответствующего расположения приборов на рабочем месте;

используйте измерительный кабель, имеющийся в комплекте ЗИП прибора. При невозможности использования штатного кабеля необходимо применять измерительные кабели (провода) с емкостью, не превышающей 100 pF;

соедините проводом клемму (Ф) поверяемого прибора и клеммы заземления образцовых приборов с шиной заземления;

убедитесь в отсутствии замыкающих перемычек между клеммами ВЫХОД I (0 и С) и клеммами ВНЕШН. (Ои С).

13.3.Проведение поверки

• 13.3.1,Внешний осмотр

При проведении внешнего осмотра должно быть проверено: отсутствие механических повреждений, влияющих на точность показаний;

наличие и прочность крепления органов управления; четкость фиксации положений переключателей выходного напряжения; плавность вращения ручек ЧАСТОТА и ПОГРЕШНОСТЬ; свободное перемещение указателей частоты выходного напряжения и погрешности по соответствующим шкалам;

отсутствие западания клавиш переключателей поддиапазонов

100

напряжения, множителей частоты, погрешности и обратной связи; чистота разъемов и клемм;

состояние соединительных проводов и кабелей;

состояние лакокрасочных покрытий и четкость маркировок;

отсутствие отсоединений или плохо закрепленных элементов схемы (определяется на слух при наклонах прибора).

Приборы,имеющие дефекты, бракуются и направляются в ремонт.

• 13.3.2. Опробование

ВНИМАНИЕ !

ЗАПРЕЩАЕТСЯ ПЕРЕХОД С ПОДДИАПАЗОНА "100 V " НА ПОДДИАПАЗОН "I V" И ОБРАТНО, С ПОДДИАПАЗОНА "I V " НА ”100 V ", БЕЗ ПРЕДВАРИТЕЛЬНОГО ВКЛЮЧЕНИЯ ПОДДИАПАЗОНА "10 V ".

а) Проверка работоспособности прибора при переключении поддиапазонов напряжения и частоты, при отклонении выходного напряжения от номинального значения выполняется в следующем порядке:

подключите поверяемый прибор и образцовые приборы к сети переменного тока;

установите тумблер включения сети прибора в положение СЕТЬ ВКЛ.; одновременно должны загореться лампочка СЕТЬ и индикаторные лампочки, подсвечивающие следующие клавиши:

"I mV " переключателя поддиапазонов выходного напряжения, "х10к " переключателя МНОЖИТЕЛЬ ЧАСТОТЫ,

"О " переключателя МНОЖИТЕЛЬ ПОГРЕШНОСТИ,

ВНУТР переключателя ОС (ввд обратной связи);

убедитесь в том, что через 20 s после включения прибора погасла лампа ПЕРЕГРУЗКА;

прогрейте прибор в течение I часа;

включите образцовые приборы и прогрейте в соответствии с ТО на них:

присоедините с помощью измерительного кабеля из комплекта принадлежностей прибора осциллограф CI-65A к клеммам ВЫХОД I (О и С) поверяемого прибора по двухпроводной схеме в соответствии с указаниями раздела 10.I ТО;

нажмите клавишу IV переключателя поддиапазонов напряжения; установите последовательно значения частоты выходного напряжения с помощью переключателя МНОЖИТЕЛЬ ЧАСТОТЫ И ручки ЧАСТОТА равными . 20, 100 Hz , I, 10, 100 kHz ;

убедитесь с помощью осциллографа, что значение и частота выходного напряжения прибора соответствуют установленным зна-

IOI

пениям, и функционируют соответствующие лампы подсветки;

установите значение частоты выходного напряжения прибора равным IOC kHz ;

нажмите последовательно клавиши 1,10, IOCmV, 10,100 V переключателя поддиапазонов напряжения;

убедитесь с помощью осциллографе, что значение и частота выходного напряжения прибора соответствуют установленным значениям, функционируют соответствующие лампы подсветки;

присоедините с помощью измерительного кабеля из комплекта принадлежностей прибора микровольтметр ВЗ-57 к клеммам ВЫХОД 1(0 и С) поверяемого прибора по двухпроводной схеме в соответствии с указаниями подраздела 10.I ТО;

нажмите клавишу "xl" переключателя МНОЖИТЕЛЬ ПОГРЕШНОСТИ;

установите любой поддиапазон выходного напряжения и любое значение частоты;

установите с помощью ручки ПОГРЕШНОСТЬ указатель шкалы погрешности в крайнее левое положение;

измерьте значение выходного напряжения;

установите с помощью ручки ПОГРЕШНОСТЬ указатель шкалы погрешности в крайнее правое положение;

измерьте значение выходного напряжения, убедитесь, что результат отличается от предыдущего не более, чем на 6%.

Неисправный прибор бракуется и направляется в ремонт.

б) Проверка дистанционного управления прибором выполняется в следующем порядке:

установите тумблер включения дистанционного управления прибором на передней панели в положение ДУ;

выполните соединения на разъеме ДУ на задней панели прибора в соответствии с табл.13. При данной проверке можно пользоваться пультом дистанционного управления (ДУ), обеспечивающим выдачу программных сигналов управления в соответствии с табл.13. Схема пульта ДУ приведена в приложении 3;

присоедините с помощью измерительного кабеля из комплекта принадлежностей прибора микровольтметр ВЗ-57 к клеммам ВЫХОД 1(0 и С) поверяемого прибора по двухпроводной схеме в соответствии с указаниями раздела 10.I ТО;

выполните последовательно на разъеме прибора соединения, соответствующие включению поддиапазонов ХДО,IOCmV,1,10,100 V согласно табл.13, или нажмите последовательно клавиши I,I0,I00mV, 1,10,100 V на передней панели пульта ДУ;

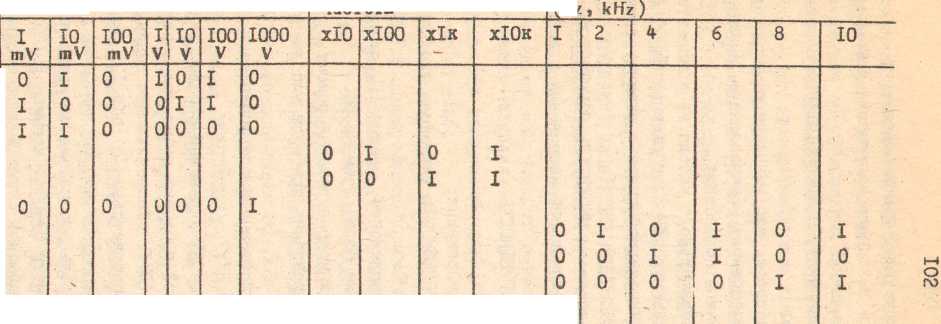

Таблица 13

Поддиапазоны напряжения

Множители частоты

Дискретные значения частоты хМ (Hz

убедитесь с помощью микровольтметра, что выходное напряжение прибора соответствует установленному поддиапазону напряжения и загорается сигнальная лампа под клавишей соответствующего поддиапазона на передней панели прибора;

Примечания: I.M-множитель поддиапазонов частоты.

• 2. Сигналы дистанционного управления подаются относительно контакта 28 разъема ПП8.

• 3. Уровень логического 0 от 0,0 до +0,5v, уровень логической I от +2,4 до +5,5 V.

отсоедините микровольтметр ВЗ-57;

выполните на разъеме ДУ прибора соединения, соответствующие включению поддиапазона 1000 V согласно табл.13, или нажмите клавишу 1000V на передней панели пульта ДУ;

убедитесь, не проверяя значения выходного напряжения, в том, что под клавишей I000V на передней панели прибора загорелась сигнальная лампа;

подключите к разъему КОНТР.ЧАСГОТЫ на задней панели прибора частотомер 43-57;

выполните на разъеме ДУ прибора соединения, соответствующие включению поддиапазона XV согласно табл.13, или нажмите клавишу I V на передней панели пульта ДУ;

выполните на разъеме ДУ прибора соединения, соответствующие установлению последовательно значений частоты согласно табл.13: 20, 40,‘60, 80, 100, 200, 400, 600, 800 Hz, 1,2,4,6,8,10,20,40,60, 80, 100 kHz, или нажмите на передней панели пульта ДУ клавиши, соответствующие последовательно указанным значениям частоты;

убедитесь с помощью частотомера, что частота выходного напряжения прибора соответствует дискретным значениям частоты в пределах каждого из четырех поддиапазояовчастоты, включенным кодированными сигналами в соответствии с табл.13 или при дистанционном управлении с пульта ДУ.

Неисправный прибор бракуется и направляется в ремонт.

• 13.3.3. Определение метрологических параметров

Перед определением метрологических параметров необходимо тщательно ознакомиться с инструкциями по эксплуатации и мерами по технике безопасности поверяемого прибора и средств поверки.

Дополнительно необходимо предусмотреть следующие меры: измерения следует проводить в нормальных условиях;

все приборы необходимо устанавливать вдали от постоянных источников тепла и холода (радиаторы отопления, окна и т.д.);

кронштейны усилителей Ф305.2 укрепить на капитальной стене во избежание воздействия на них механических вибраций и толчков;

кабель, провод питания и провод заземления крепить к кронштейну скобами;

отделка рабочего помещения, особенно, пола и рабочего стола, должна по возможности выполняться из мало электризующегося материала ; одежда поверителей должна быть также выполнена из мало электризующегося материала;

батареи питания контуров потенциометров постоянного тока необходимо установить в металлический заземленный ящик; провода, соединяющие батарею с потенциометром, необходимо экранировать. Ящик должен иметь металлическую заземленную крышку;

сопротивление изоляции между цепями питания отдельных контуров потенциометров постоянного тока, а также относительно корпуса потенциометра (при отключенных проводах) не должно быть менее 10000 МЛ при испытательном напряжении 100-200 V в нормальных услсвиях;

все приборы должны быть надежно заземлены отдельными проводами в одну общую точку.

ОСОБОЕ ВНИМАНИЕ СЛЕДУЕТ УДЕЛИТЬ РАБОТЕ С ТЕРМОЭЛЕКТРИЧЕСКИМИ ПРЕОБРАЗОВАТЕЛЯМИ ПН-I:ДЛИ ПОЛУТОРАКРАТНЫЕ ПЕРЕГРУЗКИ ПО НАПРЯЖЕНИЮ ПОЛНОСТЬЮ ВЫВЕДУТ ИХ ИЗ СТРОЯ БЕЗ ВОССТАНОВЛЕНИЯ ХАРАКТЕРИСТИК;

монтаж схем для определения основной погрешности прибора необходимо выполнять таким образом, чтобы свести до минимума площадь открытых контуров, подвергающихся воздействию внешних магнитных полей;

перед определением основной погрешности все приборы, в том числе и поверяемый BI-9, необходимо прогреть и установить режимы в соответствии с указаниями их инструкций по эксплуатации. Усилители Ф305.2 необходимо прогреть в течение времени не менее 2 часов. Батареи питания контуров потенциометров постоянного тока следует подключить к нагрузке не менее, чем за 48 часов до начала измерения. Нормальные элементы класса 0,001 необходимо выдерживать при рабочей температуре в своих термостатах в течение времени не менее 24 часов до начала измерения.

в) Определение основной погрешности выходного напряжения прибора производится путем измерения выходного напряжения прибора ЪХ-9 с помощью установки для поиерки вольтметров образцовых BI-I4 и сравнением с номинальным значением выходного напряжения по формуле (И).

Определение основной погрешности выполняется в два этапа.

На первом этапе определяют основную погрешность в диапазоне напряжения от 300 mV до 100 v включительно при напряжении и частоте, принимающих значения, указанные знаком "х" в табл.14. Приборы подключают по схемам рис.12 и 13.

На втором этапе определяют основную погрешность в диапазоне напряжения от 100 juV до 100 mV включительно при напряжении и частоте, принимающих значения, указанные в табл.15. Приборы, входящие в установку BI-I4, подключают по схемам рис.14,15,16.

Примечание. Измерение выходного напряжения прибора BI-9 следует проводить в соответствии с инструкцией по эксплуатации установки BI-I4.

Определение основной погрешности производят при максимальной нагрузке прибора. Для этого к клеммам ВДХОД I (0 и С) прибора присоединяют следующие резисторы:

10 kft для поддиапазонов I, 10, 100 mV;

140 ft для поддиапазона I Vi

14 kft для поддиапазона 100 V.

При включении поддиапазона измерения IO V нагрузкой прибора является термопреобразователь.

I Таблица 14

Таблица 15

Определение основной погрешности на первом этапе производите

в следующем порядке:

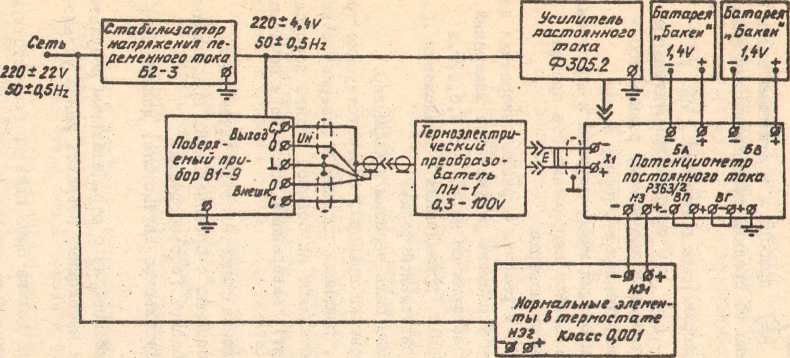

соедините приборы по схеме рис.12;

выберите в табл. 14 номинальное значение напряжения Uh и соответствующий ему термоэлектрический преобразователь напряжения ПИ-1;

установите на табло поверяемого прибора номинальное значение напряжения;

определите значение выходного напряжения термопреобразователя Е с помощью потенциометра Р363/2 по истечении 2-3 минут и зарегистрируйте результат;

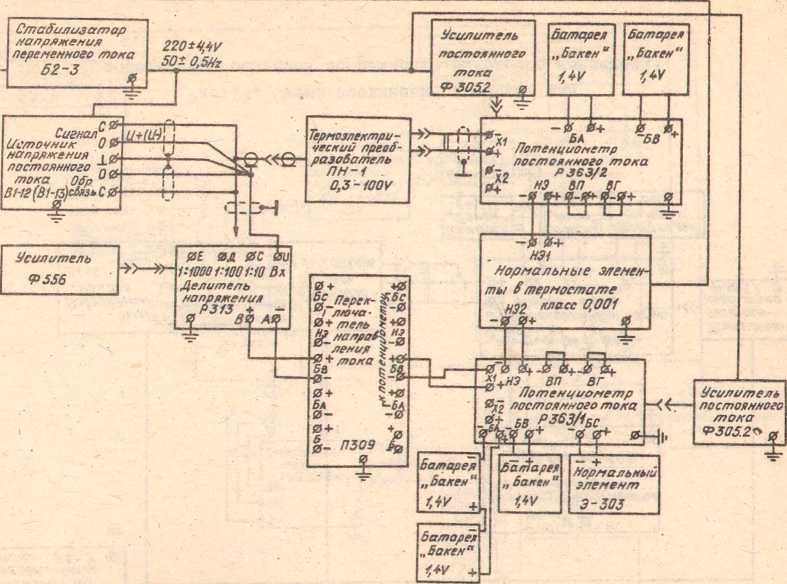

соедините приборы по схеме рис. 13,;

установите выходное напряжение источника постоянного тока . равным значению U_H • выбранному в предыдущей операции;

установите полярность выходного напряжения источника напряжения постоянного тока

установите такую же полярность входного напряжения потенциометра P363/I путем поворота ручки переключателя П309;

установите переключатель коэффициента деления делителя P3I3 в положение, соответствующее выбранному значению напряжения U y;

установите выходное напряжение источника напряжения постоянного тока таким образом, чтобы выходное напряжение термоэлектрического преобразователя стало равным значению Е, определенному в предыдущей операции;

определите значение выходного напряжения источника напряжения постоянного тока U₊ с помощью потенциометра P363/I с делителем P3I3 и зарегистрируйте результат;

установите полярность выходного напряжения источника напряжения постоянного тока

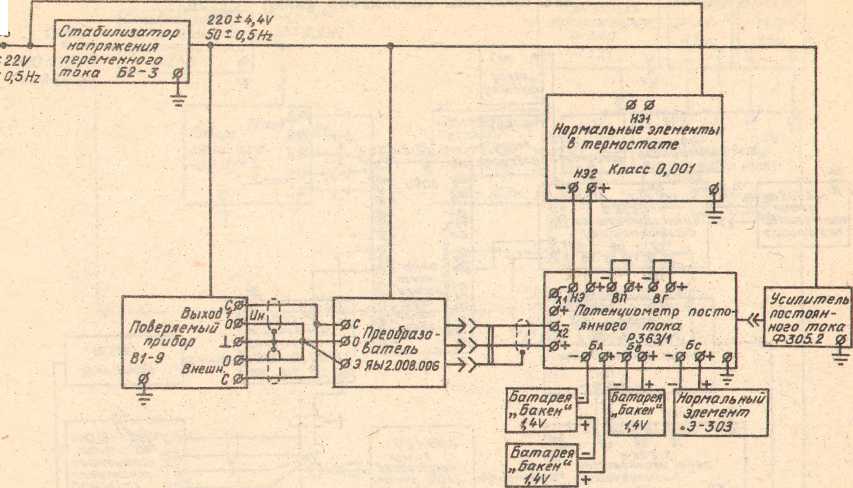

установите переключатель поддиапазонов преобразователя ЯЫ2.008.006 таким образом, чтобы значение верхнего предела поддиапазона соответствовало выбранному номинальному значению напряжения Uh »

определите значение выходного напряжения преобразователя N с помощью потенциометра РЗбЭДи зарегистрируйте результат;

соедините приборы по схеме рис.15;

установите переключатель образцового ступенчатого аттенюатора Д1-13М в положение, соответствующее затуханию, указанному в табл.15 для выбранного номинального значения напряжения U_H ;

установите выходное напряжение стандартного источника напряжения переменного тока BI-9 таким образом, чтобы значение напряжения на выходе преобразователя, измеренного потенциометром P363/I, было равно N ;

определите выходное напряжение Е термоэлектрического преобразователя ПН-1-009 с помощью потенциометра Р363/2 и зарегистрируйте результат;

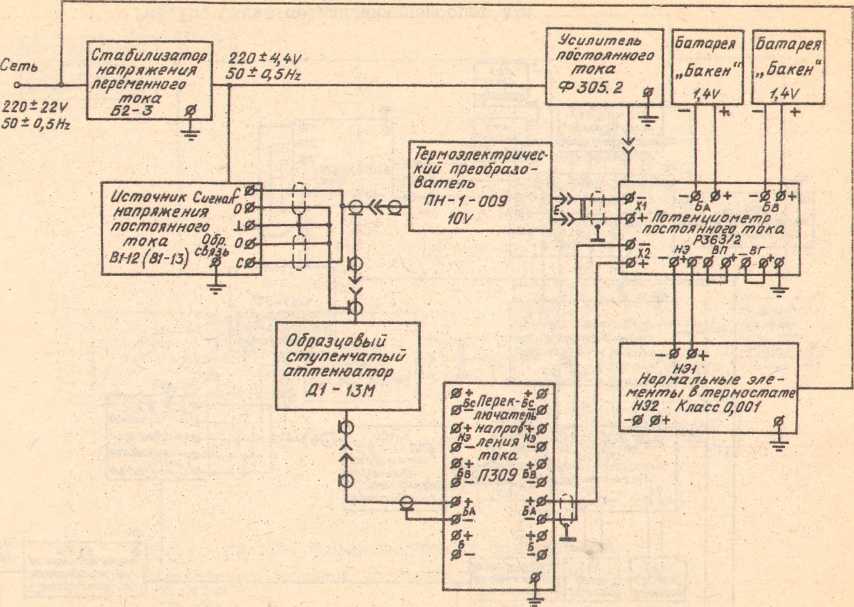

соедините приборы по схеме рис.16;

установите полярность выходного напряжения источника напряжения постоянного тока “+";

установите выходное напряжение источника напряжения постоянного тока таким образом, чтобы значение напряжения на выходе термоэлектрического преобразователя, измеренное потенциометром Р363/2, было равно Е;

определите напряжение U + на выходе аттенюатора Д1-13М с помощью потенциометра Р363/2 по входу Х2;

установите полярность выходного напряжения источника напряжения постоянного тока

установите полярность входного напряжения потенциометра Р363/2 по входу Х2 с помощью переключателя П309;

установите выходное напряжение источника напряжения постоянного тока таким образом, чтобы значение напряжения на выходе термоэлектрического преобразователя, измеренное потенциометром Р363/2, было равно Е;

определите напряжение U_aa выходе аттенюатора Д1-13М с помощью потенциометра Р363/2 по входу Х2;

повторите вышеприведенные измерения еще два раза;

определите среднее арифметическое значение напряжения по результатам трех измерений по формуле (10);

определите основную погрешность поверяемого прибора по формуле (II);

повторите указанные операции для всех значений напряжения и частоты, указанных в табл.15.

Основная погрешность выходного напряжения прибора не должна превышать значений, указанных в табл.1 настоящего ТО.

Неисправные приборы бракуются и направляются в ремонт.

б) Определение погрешности отклонения выходного напряжения прибора от номинального значения производится методом сравнения значений выходного напряжения, измеренных при различных значениях погрешности.

Погрешность отклонения выходного напряжения от номинального значения определяется при выходном напряжении 1,00000 V с частотой I kHz в следующем порядке:

установите переключатель МНОЖИТЕЛЬ ПОГРЕШНОСТИ в положение 0; установите номинальное значение выходного напряжения равным 1,00000 V с частотой IkHz;

определите действительное значение выходного напряжения прибора по методике п.13.3.3а (первый этап);

повторите измерения при значениях погрешности +3, +2, +1, О, -I, -2, -3 и положении переключателя МНОЖИТЕЛЬ ПОГРЕШНОСТИ ^нх0,Г, а также при значениях погрешности +3,0, -3 и положении переключа теля МНОЖИТЕЛЬ П0ГРЕШН0СТй"х1;

определите погрешность отклонения выходного напряжения прибора от номинального § в процентах по формуле (12):

§ • ¹⁰⁰ ’ (12)

где §_л - показание по шкале погрешности прибора, %;

£ - основная погрешность выходного напряжения, %;

« О

U_H - номинальное значение выходного напряжения, v;

(j - действительное значение выходного напряжения, V.

Погрешность отклонения выходного напряжения прибора от номинального значения не должна превышать значений, определяемых по формуле (2) настоящего ТО.

в) Определение погрешности установки частоты выходного напряжения в режиме дистанционного управления прибором производится методом сравнения с образцовым прибором.

Погрешность установки частоты в режиме дистанционного управления 3 в процентах определите по формуле (13), используя результаты измерения частоты (переключатель МНОЖИТЕЛЬ ЧАСТОТЫ - в положении "хЮк"), полученные при поверке по п.13.3.26:

₍₁₃₎

где       - номинальное значение частоты, kHz;

у - значение частоты, полученное при измерении образцовым прибором, kHz.

Погрешность установки частоты выходного напряжения в режиме дистанционного управления не должна превышать ±10%.

г) Определение погрешности установки частоты выходного напряжения в режиме ручного управления прибором производится методом сравнения с образцовым прибором при частоте выходного напряжения 10,20,40, 60, 100 kHz (переключатель МНОЖИТЕЛЬ ЧАСТОТЫ - в положе-нии''х10к").

Измерения производите в следующем порядке:

определите значения частоты по методике п.13.3.26 дважды: ч^при подходе по шкале частот к измеряемому значению частоты справа и слева;

определите действительное значение частоту выходногонапряжения / в килогерцах, как среднее арифметическое этих значений по формуле (14):          /' + /”

---л                        U*) ,1 _ги

где J J “ значения частоты выходного напряжения прибора, измеренные частотомером при подходе к поверяемой отметке по шкале частот слева и справа соответственно, kHz;

определите погрешность установки частоты выходного напряжения прибора & в процентах по формуле (13).

Погрешность установки частоты выходного напряжения прибора в режиме ручного управления не должна превышать значения,, определяемого по формуле (I) настоящего ТО.

д) Определение коэффициента содержания гармоник выходного напряжения прибора производится методом непосредственного измерения компонент выходного напряжения с частотой гармоники.

Коэффициент содержания гармоник выходного напряжения прибора определяют для. значений напряжения и частоты, указанных в табл.16

Таблица 16

Примечая и е. Частоту выходного напряжения IOOO Hz следует устанавливать при положении переключателя МНОЖИТЕЛЬ ЧАСТОТЫ "х1к"; частоту 10000 Hz - при положении переключателя МНОЖИТЕЛЬ ЧАСТОТЫ "хЮк".

Измерения производите следующим образом: соедините приборы по схеме рис.17;

установите поддиапазон выходного напряжения поверяемого прибора IV;

установите значение выходного напряжения прибора 1,00000 V» установите частоту выходного напряжения последовательно равной 20, 60, 400, IOOO Hz;

установите частоту фильтра Ф5 равной значению частоты выходного напряжения прибора с помощью клавишного переключателя фильтра; настройте фильтр по показанию микровольтметра ВЗ-57 ручками ГРУБО и ПЛАВНО, расположенными на передней панели фильтра, на максимальное подавление выходного сигнала поверяемого прибора;

' подключите к выходу фильтра вольтметр В6-9 с частотомером 43-57 в соответствии со схемой рис.17;

измерьте гармонические: составляющие выходного напряжения фильтра до 5 гармоники последовательно для каждого значения частоты выходного напряжения поверяемого- прибора с помощью селективного вольтметра В6-9, контролируемого частотомером 43-57;

замените резистор 51 делителем В2, 53 в соответствии со схемой рис.17;

установите поддиапазон выходного напряжения поверяемого прибора 100 V ;

установите значение выходного напряжения прибора 100,000 Vi

установите частоту выходного напряжения последовательно равной IOOOO, 100000 Hz;

определите гармонические составляющие выходного напряжения фильтра до 5 гармоники последовательно для каждого значения частоты выходного напряжения поверяемого прибора как указано выше, используя вольтметр В6-10вместо В6-9;

определите коэффициент содержания нечетных гармоник К₃₅- в процентах по формуле (15) и коэффициент содержания гармоник выходного напряжения прибора в процентах по формуле (16):

■100,

_{к =}\/Гиг-к_г)^(и₃-к₃)^(игКч)²ии5-к₅)²' _{fOt?> (I6)}

выходного напряжения соответственно, изморенное селективным вольтметром,v;

(J - входное напряжение фильтра (для поддиапазона IV соответствует номинальному значению выходного напряжения прибора; для поддиапазона IOOV — номинальному значению выходного напряжения, деленному на 100), v;

соответственно (приводятся в паспорте фильтра).

Коэффициент содержания гармоник выходного напряжения прибора не должен превышать 0,06%, коэффициент содержания нечетных гармоник выходного напряжения прибора не должен превышать ’0,05%.

Неисправный прибор бракуется и направляется в ремонт.

е) Определение сопротивления электрической изоляции цепи питания прибора производится с помощью мегомметра M-4I00/3 следующим образом:

отключите прибор от сети питания;

включите тумблер СЕТЬВКЛ.;

соедините между собой перемычкой контакты вилки питания; измерьте сопротивление с помощью мегомметра между клеммой(5|) и контактами вилки питания.

Сопротивление изоляции должно быть не менее 20 МЛ.

ж) Проверка электрической прочности изоляции цепи питания и изоляции между экраном и корпусом прибора производится с помощью пробойной установки УПУ-IO следующим образом:

соедините между собой перемычкой контакты вилки питания;

включите тумблер СЕТЬ ВКЛ.;

приложите между клеммой (5) прибора и контактами вилки питания испытательное напряжение со средним квадратическим значением, равным' 1,5 kV ;

выдержите изоляцию под напряжением в течение I min ;

приложите между клеммами       и 0 прибора испытательное

напряжение со средним квадратическим значением, равным 350 V ;

выдержите изоляцию под напряжением в течение I min .

Изоляция цепи питания и изоляция между экраном и корпусом прибора должна выдерживать указанное напряжение беа пробоя.

13.4. Оформление результатов поверки

• 13.4.1. В процессе поверки в рабочем журнале поверителя должен быть составлен протокол с указанием результатов измерений.

Протоколы с результатами поверки по пп.13.3.3 а,б,в,г,д должны быть составлены по формам, приведенным в приложении 10, по остальным пунктам - по произвольной форме.

Результаты измерений должны быть внесены в формуляр.

• 13.4.2. По результатам поверки приборы, соответствующие требованиям настоящего раздела ТО, признают годными и заверяют повери-тельным клеймом, которое проставляют на боковой стенке корпуса и выдают свидетельство (аттестат), заверенный подписью и печатью Госповерителя.

Допускается вместо оформления свидетельства (аттестата) ставить в формуляре по согласованию с организацией, представляющей прибор на поверку клеймо и подпись Госповерителя.

Результаты поверки в свидетельстве (аттестате) должны быть заверены подписью поверителя.

• 13.4.3. Приборы, прошедшие поверку с отрицательным результатом применять запрещается. На них необходимо погасить ранее установленное клеймо.

В формулярах этих приборов должна быть сделана соответствующая отметка. Одновременно должно быть выдано извещение о непригодности комплекта с указанием причин непригодности.

Сеть

220t 22V

SO 10,5^

•+ н-

Сеть

Термоэлектрический преобра-зобатель напряжения ПН -1-009

~St~ ~6i в Л Потенциометр 0+ постоянного тока

^иеттш^ напртке - °v-ния пере-^-Чн пенного о$-

Образцовый

Ступенчатый аттенюатор

Д/-ЛУ/У

нормальные элементы б термостате НЭ2 класс 0,001 -0 0+ £

0+ стоянного^ JP9^KQ 012 ба

оторек

6оке*^а

_}Бакен

батарея

Jia кек"

W кг-¹

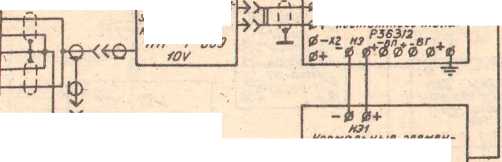

Рис.16. Схема соединения приборов для определения основной погрешности выходного напряжения

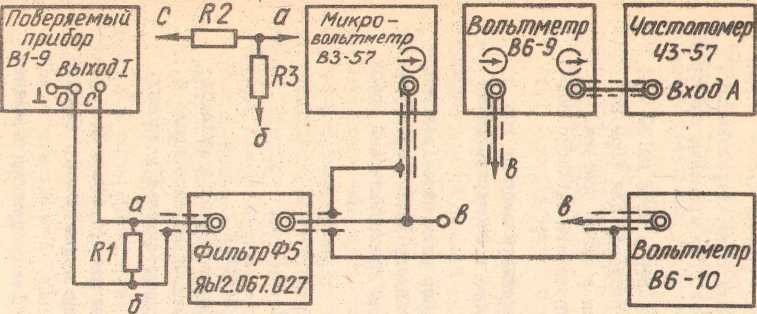

Рис.17. Схема соединения прибород для определения коэффициента содержания гармоник выходного напряжения:

RI - С2-23-2-100 Я+1Я-А-В;

В2 - С2-23-2-10кЯ +1% -А-В;

S3 - C2-23-2-II0 П±1$-А-В
