Методика поверки «Блоки измерения сопротивления изоляции РКП ИСИ01» (СДКУ. 1503.000.000 МП)

СОГЛАСОВАНО Генеральный директор АО «ИГТ-Юг»

УТВЕРЖДАЮ Технический директор ООО «ИЦРМ»

Казаков

г.

Блоки измерения сопротивления изоляции РКП ИСИ01

Методика поверки

СДКУ. 1503.000.000 МП г. Москва

2019 г.

• 1.   Общие сведения........................................_______________................................................3

• 2.   Операции поверки.................................................................................................. 4

• 3.   Средства поверки....................................................................................................4

• 4.   Требования безопасности........................______........................................................ 5

• 5. Условия поверки, подготовка к поверке..................

• 6. Проведение поверки

  • 6.1. Внешний осмотр

  • 6.2. Опробование блока и подтверждение соответствия программного

обеспечения

• 6.3. Определение основной относительной погрешности измерений

• 7.  Обработка результатов поверки........................................................................Ю

• 8.  Оформление результатов поверки.................................................................... 10

• 1.1.   Настоящая методика поверки (в дальнейшем - методика) определяет объем, методы и порядок проведения первичной и периодической поверки блока измерения сопротивления изоляции РКП ИСИ01 СДКУ. 1503.000.000 (далее блок РКП ИСИ01) в соответствии с требованиями СДКУ.422130.003ТУ (далее ТУ).

• 1.2.   Настоящая методика может быть применена также для целей калибровки. Далее по тексту везде при употреблении термина поверка подразумевается, что описанное также применимо при калибровке, если не указано иное.

• 1.3.   Блок РКП ИСИ01 функционирует совместно с комплексом технических средств распределенного контролируемого пункта модернизированного (РКП-M) СДКУ.856309.001ТУ.

• 1.4.   При проведении поверки, для управления блоком РКП ИСИ01, используется компьютер с преобразователем интерфейсов ТИ-ТЕСТ для подключения к шине CAN 2.0В.

Для работы с блоком РКП ИСИ01 используется программа «Терминал блока РКП ИСИ01» (далее - Программа).

• 1.5.   Блок РКП ИСИ01 подлежит первичной, периодической поверке, в случае применения блока РКП ИСИ01 в одной из сфер государственного регулирования обеспечения единства измерений. В остальных случаях блок РКП ИСИ01 подвергается первичной и периодической калибровке.

• 1.6.   Первичная поверка блока РКП ИСИ01 выполняется до ввода в эксплуатацию, а также после ремонта.

• 1.7.   Периодическая поверка блока РКП ИСИ01 производится:

• - в процессе эксплуатации - 1 раз в 3 года;

• - при хранении более 3-х лет - перед установкой на место эксплуатации.

• 2.1. Состав и порядок выполнения операций первичной и периодической по

верки изложены в таблице 1.

Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки блок РКП ИСИ01 бракуют и его поверку прекращают.

• 3.1. При поверке рекомендуется использовать средства поверки, перечис

ленные в таблице 2.

Таблица 2

• 3.2. Вместо указанных в таблице 3 средств поверки допускается использовать другие аналогичные средства измерений, обеспечивающие определение мет-

5 рологических характеристик поверяемых средств измерений с требуемой точностью.

• 3.3. Средства измерения, используемые при поверке, должны быть исправны и иметь действующие свидетельства о поверке.

• 4.1.   Допуск персонала к работе по поверке блоков РКП ИСИ01 должен осуществляться в соответствии с требованиями «Правил эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей» для установок до 1000 В.

• 4.2.   При выполнении поверки выход калибратора должен быть подключен к входам блока РКП ИСИ01 при помощи разъема MSTB 2,5/4 из комплекта принадлежностей блока. На разъем должен быть установлен защитный корпус, а подводящие провода должны иметь надежную изоляцию.

• 4.3.   Перед началом работы необходимо ознакомиться со следующими документами:

• - «Блок измерения сопротивления изоляции РКП ИСИ01», технические условия СДКУ.422130.003ТУ;

• - «Блок измерения сопротивления изоляции РКП ИСИ01», руководство по эксплуатации СДКУ.1503.000.000РЭ;

• - «Блок измерения сопротивления изоляции РКП ИСИ01. Терминал блока РКП ИСИ01», руководство оператора СДКУ.1503.000.000ИС2;

• - Магазин сопротивлений Р40102, руководство по эксплуатации.

• - Магазин сопротивлений Р40107, руководство по эксплуатации.

• 5.1. При проведении поверки, если иное не оговорено в методах испытаний, должны быть соблюдены следующие условия:

от 23,5 до 24,5 В

• - напряжение питания постоянного тока поверяв-          ,

мотоблока РКП ИСИ01                             (с учетом размаха

пульсации)

• - относительная влажность воздуха                          от 45 до 80 %

• - температура окружающего воздуха

  от +20 до +30°С от 84 до 106,7 кПа

• - атмосферное давление

• 5.2. Поверяемый блок РКП ИСИ01 должен быть включен в соответствии со схемой, указанной на рисунке 1.

На сервисной ПЭВМ должна быть установлена Программа.

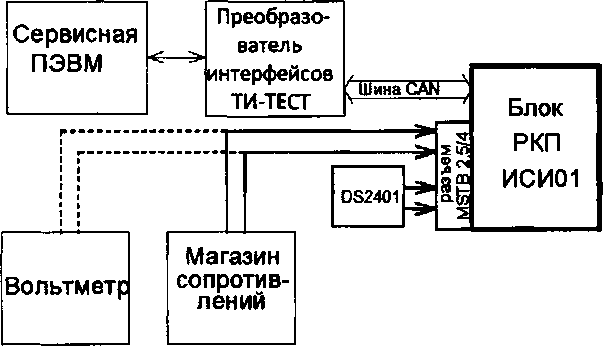

Рисунок 1 - Схема поверки блоков ИСИ01

• 5.3. После сборки схемы по рисунку 1 выполнить ее проверку:

• 1) Включить сервисную ПЭВМ и запустить Программу.

• 2) Установить на выходе источника питания напряжение постоянного тока 24±0,5 В (при использовании преобразователя интерфейса ТИ-ТЕСТ проверить напряжение на выходе встроенного источника питания).

• 3) Подключить заведомо исправный блок РКП ИСИ01, включить питание блока и убедиться, что Программа обнаружила подключенный блок.

• 4) Проверить, что блок считал и передал код из датчика DS2401.

• 5) Не подключая вольтметр установить на магазине сопротивлений значение сопротивления в диапазоне 10-20 МОм, переключить блок в режим непрерывных измерений и проверить появление результата измерения сопротивления.

  • 5.4. Перед поверкой блок РКП ИСИ01 должен пройти настройку и юстировку в соответствии с требованиями конструкторской документации и иметь соответствующие отметки и/или клейма.

• 5.5. Перед началом определения метрологических характеристик блок должен находиться в условиях, указанных в п.5.1 не менее 15 минут во включенном состоянии.

Результаты поверки заносятся в таблицы приложения 1. При автоматической поверке под управлением компьютера таблицы с результатами могут формироваться компьютером в произвольной форме при условии, что в них отражена вся информация о результатах поверки блока в соответствии с настоящей методикой.

Внешний осмотр провести в следующем порядке:

• - проверить наличие маркировки поверяемого блока;

• - проверить наличие на блоке заводской пломбы;

• - проверить наличие отметки о выполнении предыдущей поверки или калибровки блока (если она должна была выполняться);

• - проверить отсутствие внешних повреждений корпуса блока, в том числе отсутствие изгибов и изломов контактов разъема блока;

• - проверить отсутствие внутри корпуса блока незакрепленных деталей и посторонних предметов (определяется на слух путем встряхивания блока).

Блоки ИСИ01, имеющие дефекты, бракуются и направляются в ремонт.

• 6.2.1. Запустить компьютерную программу управления блоком РКП ИСИО1.

• 6.2.2. Подключить блок РКП ИСИ01 к преобразователю интерфейсов ТИТЕСТ, включить питание блока.

• 6.2.3.  После включения питания и завершения стартовой процедуры (но не позднее 25 с после включения питания) желтый светодиод на лицевой панели должен мигать с частотой примерно 2 раза в секунду.

Блок РКП ИСИ01 бракуется, если индикация светодиода не соответствует описанной.

• 6.2.4. После включения питания и запуска блока РКП ИСИ01 на дисплее должна появиться информация о блоке (сетевой адрес, номер, режим работы);

• 6.2.5. Вызвать данные идентификации блока РКП ИСИ01, сравнить их с данными в паспорте блока и с маркировкой блока. Блок РКП ИСИ01 бракуется, если индицируемые на дисплее данные не совпадают с паспортом и/или маркировкой блока;

• 6.2.6. Переключить блок РКП ИСИ01 в режим непрерывных измерений, включить активность блока;

• 6.2.7. Подключить к блоку РКП ИСИ01 магазин сопротивления и установить сопротивление в диапазоне 10-20 МОм, проверить, что блок РКП ИСИ01 индицирует результат измерений этого сопротивления;

Блок РКП ИСИ01 бракуется, если отсутствует результат измерения подключенного сопротивления.

6.3. Определение основной относительной погрешности измерений.

• 6.3.1.1 Перевести блок РКП ИСИ01 в режим непрерывных измерений;

• 6.3.1.2 Подключить вместо магазина сопротивлений вольтметр для измерения напряжения постоянного тока;

• 6.3.1.3 Установить величину текущего испытательного напряжения постоянного тока равной 100 В (см. Программу управления блоком). При помощи вольтметра измерить величину напряжения на выходе блока РКП ИСИ01, результат записать в таблицу П1.1 (приложение 1). Блок РКП ИСИ01 бракуется, если измеренная величина напряжения выходит за пределы 70 - 130 В;

• 6.3.1.4 Повторить измерения п. 6.3.1.3, установив величину испытательного напряжения постоянного тока равной 200 В. Блок РКП ИСИ01 бракуется, если измеренное значение напряжения выходит за пределы 170 - 230 В;

• 6.3.1.5 Повторить измерения п. 6.3.1.3, установив величину испытательного напряжения постоянного тока равной 300 В. Блок РКП ИСИ01 бракуется, если измеренное значение напряжения выходит за пределы 270 - 330 В;

• 6.3.1.6 Повторить измерения п. 6.3.1.3, установив величину испытательного напряжения постоянного тока равной 400 В. Блок РКП ИСИ01 бракуется, если измеренное значение напряжения выходит за пределы 370 - 430 В;

• 6.3.1.7 Повторить измерения п. 6.3.1.3, установив величину испытательного напряжения постоянного тока равной 500 В. Блок РКП ИСИ01 бракуется, если измеренное значение напряжения выходит за пределы 470 - 530 В.

• 6.3.2.1   Проверить, что у испытываемого блока РКП ИСИ01 задано испытательное напряжение постоянного тока 500 В, блок активен и работает в режиме непрерывных измерений. Если это не так, выполнить необходимые изменения настроек блока.

• 6.3.2.2 Подключить к выходу блока РКП ИСИ01 магазин сопротивлений, настроенный на воспроизведение сопротивления контрольной точки I, указанного в столбце 2 таблицы 3. Для записи результатов подготовить таблицу по форме П1.2 (приложение 1).

• 6.3.2.3 Подождать 5-6 с для установления результата и записать результат в таблицу П1.2.

Таблица 3

6.3.4. Повторить измерения по п. 6.3.2.2 последовательно настраивая магазин сопротивления на воспроизведение сопротивлений остальных контрольных точек, указанных в столбце 2 таблицы 3. Занести результаты таблицу П1.2.

• 6.3.5. Вычислить величину относительной погрешности измерений сопротивления изоляции по формуле (1) раздела 7.

• 6.3.6. Блок бракуется, если величина относительной погрешности погрешности измерений сопротивления изоляции хотя бы для одного из полученных результатов превышает пределы, указанные в столбцах 3,4 таблицы 3.

7. Обработка результатов поверки

мерений сопротивления изоляции в условиях поверки, отличных от нормальных.

Пределы допускаемой относительной погрешности при значении температуры t вычисляется по формуле:

8. =8 х(1₊ ”      --¹) [%],     (2)

где:

Т_НОрм - температура воздуха, соответствующая нормальным условиям проведения испытаний, °C;

Т - температура воздуха, при которой определена дополнительная погрешность (1раница рабочих условий);

8 - пределы допускаемой основной погрешности измерений, %;

6^ - пределы допускаемой дополнительной относительной погрешности измерений сопротивления изоляции, вызванной изменением температуры окружающей среды от нормальных условий измерений на каждые 10 °C, %.

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

полное наименование аккредитованной на право поверки организации;

номер и дата протокола поверки;

наименование и обозначение поверенного средства измерения; заводской (серийный) номер;

обозначение документа, по которому выполнена поверка; наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

температура и влажность в помещении;

фамилия лица, проводившего поверку;

результаты определения метрологических характеристик по форме таблицы П1.1 приложения 1 к настоящей методике.

Допускается не оформлять протокол поверки отдельным документом, а результаты поверки (метрологические характеристики) указать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с действующей нормативной документацией.

• 9.3 При отрицательном результате поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается извещение о непригодности в соответствии с действующей нормативной документацией.

Приложение 1

Таблица П1 Л.

Результаты проверки воспроизведения напряжения постоянного тока

Таблица П1.2.

Результаты измерений при температуре °C.
