Методика поверки «АНАЛИЗАТОРЫ ФОРМЫ СИГНАЛОВ ТОКА СХ3322А, СХ3324А» (МП 206.1-234-2017)

Федеральное государственное унитарное предприятие

«ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ

МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

     (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

ректора по производственной

. Иванникова

2017 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

МП 206.1-234-2017 г. Москва 2017

Настоящая методика устанавливает методы и средства первичной и периодической поверок анализаторов формы сигналов тока СХ3322А, СХ3324А, изготавливаемых компанией «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия.

Анализаторы формы сигналов тока СХ3322А, СХ3324А (далее - анализаторы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Интервал между поверками (межповерочный интервал) - 2 года.

Допускается проведение первичной поверки средств измерений при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1   При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2   Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3   Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (23±5) °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.

• •     напряжение питания переменного тока (220,0+2,2) В;

• •     частота (50,0±0,5) Гц.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 7.1 Метрологические характеристики, подлежащие определению

ВНИМАНИЕ!!! Датчики тока и напряжения являются неотъемлемой частью анализаторов формы сигналов тока СХ3322А, СХ3324А и подлежат поверке совместно с базовым блоком.

Таблица 4 - Метрологические характеристики анализаторов СХ3322А, СХ3324А (базовый блок)

Таблица 5 - Метрологические характеристики анализаторов СХ3322А, СХ3324А в режиме измерений силы постоянного тока (базовый блок с датчиками)

Таблица 6 - Метрологические характеристики анализаторов СХ3322А, СХ3324А в режиме

измерений напряжения постоянного тока (базовый блок с датчиками)

• 7.2   Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1. Комплектность должна соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.3    Опробование

Опробование проводят по истечении времени самопрогрева.

Проверяется работоспособность, диапазон перемещения линии развертки по вертикали, работа органов управления каналов вертикального и горизонтального отклонения, схемы синхронизации.

Результаты поверки считаются удовлетворительными, если все вышеперечисленные операции прошли успешно. Анализаторы не прошедшие опробование бракуют и направляют в ремонт.

Подтверждение соответствия программного обеспечения.

Подтверждение соответствия программного обеспечения проводить в следующем порядке:

• 1. Нажать на кнопку «About Device Curent Waweform Analyzer» в правом верхнему углу экрана (рисунок 1).

About the Device Current Waveform Analyzer \

Рисунок 1

• 2. В открывшемся окне зафиксировать номер версии встроенного ПО (рисунок 2). Он должен быть не ниже указанного в таблице 7.

Таблица 7 - Идентификационные данные программного обеспечения

При невыполнении этих требований поверка прекращается и прибор бракуется.

About СУЗЗООDewi;* '                 A .il,?.

LXI

fVeraioo 1.2 1641 10427

Mode) Mum be r CX3300

Serial Number. MY5S34DO01

Main FPGA 2 52

Acq1 FPGA 1 4S

Acq2 FPGA. 1.46

Erent Panel FPGA: revl!

СХ3300А c>n the Web

Support

Рисунок 2

Host ID PCSERKO.BH22757842

Bandwidth. 2D0 MHz, Memory Depth. 256 Mptefch Installed option»:

• 7.4 Определение пределов допускаемой абсолютной погрешности измерений напряжения постоянного тока

Определение пределов допускаемой абсолютной погрешности измерений напряжения постоянного тока проводить методом прямых измерений поверяемым прибором амплитуды сигнала, воспроизводимого эталонной мерой - калибратором многофункциональным Fluke 5520А.

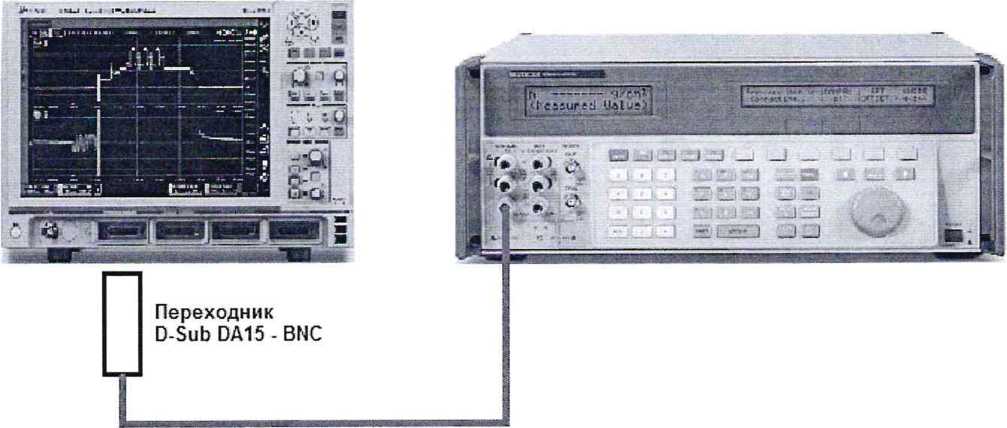

Определение погрешности проводить в следующей последовательности: 1. Собрать схему поверки, приведенную на рисунке 3.

Рисунок 3

• 2. Перевести калибратор в режим воспроизведения напряжения постоянного тока положительной полярности.

• 3. Перевести анализатор в режим измерений напряжения постоянного тока в обычном режиме работы (High speed mode).

• 4. Подавая напряжение с калибратора на вход канала 1 анализатора согласно таблицы 8 провести измерения.

• 5. Провести измерения по п.п. 1 - 4 для напряжения постоянного тока отрицательной полярности.

• 6. Провести измерения по п.п. 1 - 5 для остальных каналов анализатора. При этом неиспользуемые каналы должны быть отключены.

• 7. Провести измерения по п.п. 1 - 6 для режима работы анализатора с высоким разрешением (High resolution mode).

• 8. Определить пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по формуле:

AU = Ux-Uo;                (1)

где Ux - значение напряжения, измеренное поверяемым анализатором, В;

Uo - значение напряжения, установленное на калибраторе, В.

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 8

• 7.5 Определение ширины полосы пропускания

Определение ширины полосы пропускания анализатора проводить методом прямых измерений поверяемым прибором частоты испытательного сигнала, воспроизводимого эталонной мерой - генератором сигналов сложной/произвольной формы 81160А.

Определение погрешности проводить в следующей последовательности:

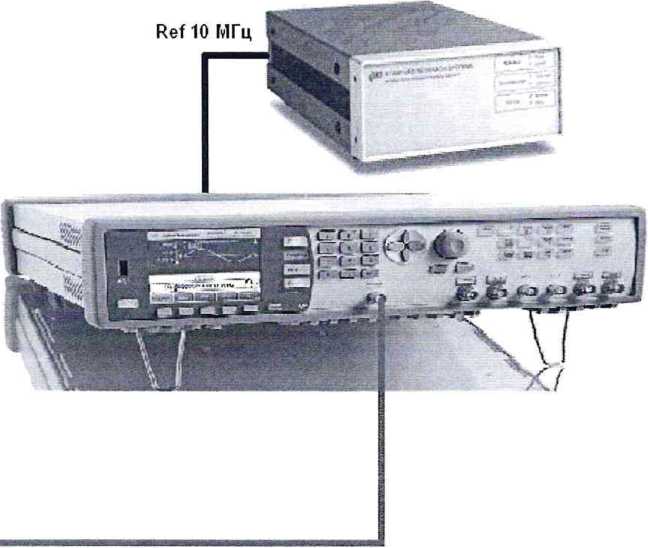

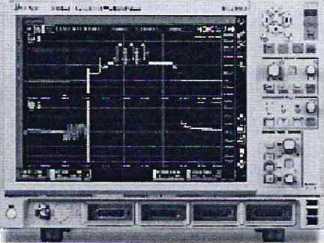

• 1. Собрать схему измерений, приведенную на рисунке 4.

• 2. Подключить к входу внешней опорной частоты генератора источник стабильной частоты с относительной погрешностью частоты внутреннего опорного генератора не хуже ±2,5 ПО’⁷. Например, стандарт частоты рубидиевый FS 725. Выполнить синхронизацию генератора с внешним стандартом частоты.

• 3. Установить на выходе генератора синусоидальный сигнал частотой 1 МГц и размахом 120 мВ.

• 4. Перевести анализатор в режим автоматических измерений.

• 5. Подать сигнал с генератора на вход канала 1 анализатора.

• 6. Регулировкой выходного напряжения генератора добиться на экране анализатора размаха сигнала 120 мВ.

• 7. Установить на выходе генератора сигнал с частотой, соответствующей верхней граничной частоте полосы пропускания анализатора.

• 8. Измерить анализатором величину размаха сигнала генератора на указанной в п. 7 частоте.

• 9. Провести измерения по п.п. 1 - 8 для остальных каналов анализатора.

Результаты поверки считаются удовлетворительными, если размах сигнала на верхней граничной частоте полосы пропускания анализатора не менее 84 мВ.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Переходник D-Sub DA15 -BNC

Рисунок 4

• 7.6 Определение пределов допускаемой относительной погрешности частоты внутреннего опорного генератора

Определение пределов допускаемой относительной погрешности частоты внутреннего опорного генератора проводить методом прямых измерений частоты опорного генератора поверяемого анализатора эталонной мерой - частотомером 5 323 О А.

Определение погрешности проводить в следующей последовательности:

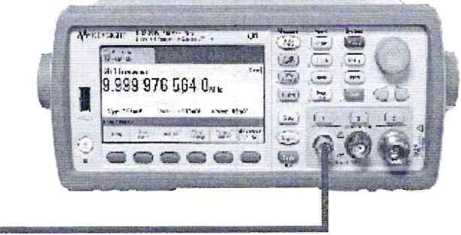

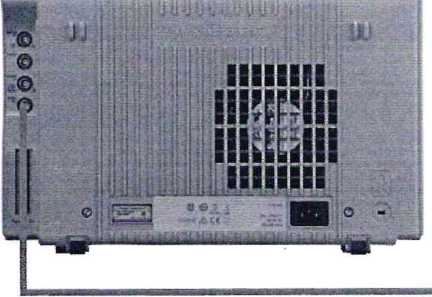

• 1. Подключить частотомер к выходу «10 MHz OUT» на задней панели анализатора в соответствии с рисунком 5.

• 2. Измерить значение частоты опорного генератора осциллографа частотомером.

Результаты поверки считаются удовлетворительными, если измеренное значение частоты находится в пределах от 9,999900 МГц до 10,000100 МГц, что соответствует допускаемой относительной погрешности частоты внутреннего опорного генератора ±10-10'⁶.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Рисунок 5

• 7.7 Определение пределов допускаемой абсолютной погрешности измерений напряжения и силы постоянного тока датчиками

Определение пределов допускаемой абсолютной погрешности измерений напряжения и силы постоянного тока датчиками проводить методом прямых измерений амплитуды сигнала, воспроизводимого эталонной мерой - калибратором многофункциональным Fluke 5520А.

Определение погрешности проводить в следующей последовательности:

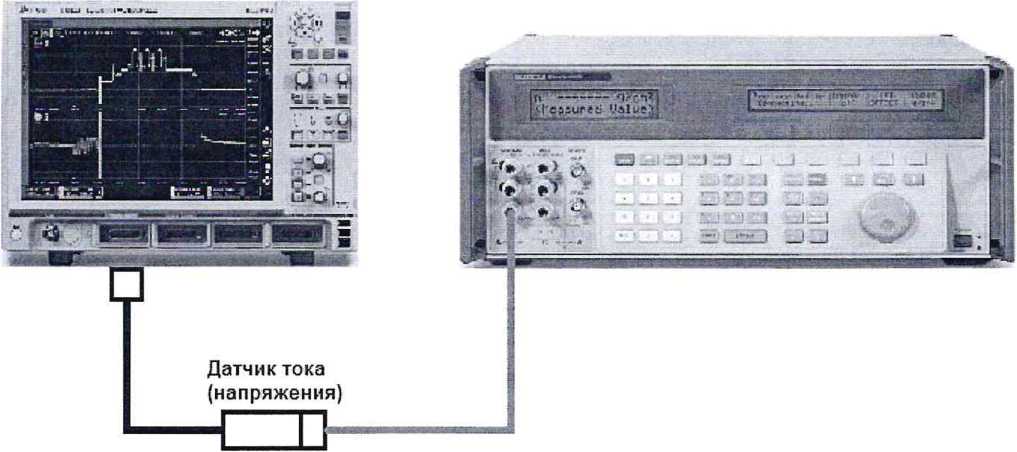

• 1. Собрать схему поверки, приведенную на рисунке 6.



Рисунок 6

• 2. Перевести калибратор в режим воспроизведения напряжения (силы) постоянного тока положительной полярности.

• 3. Перевести анализатор в режим измерений напряжения (силы) постоянного тока.

• 4. Подавая напряжение с калибратора на вход соответствующего датчика согласно таблиц 9-13 провести измерения.

• 5. Провести измерения по п.п. 1 - 4 для напряжения (силы) постоянного тока отрицательной полярности.

• 6. Определить пределы допускаемой абсолютной погрешности измерений напряжения (силы) постоянного тока по формулам:

AU = Ux-U₀;                (2)

Д1 = 1х-1о;                       (3)

где Ux - значение напряжения, измеренное поверяемым анализатором, В;

Uo - значение напряжения, установленное на калибраторе, В;

1х - значение силы тока, измеренное поверяемым анализатором, А;

1о - значение силы тока, установленное на калибраторе, А.

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Размерность Микроампер

Таблица 10 - Поверяемые отметки для датчика тока СХ1

03А (Первичный канал)

й канал)

Размерность Микроампер

Таблица 13 - Поверяемые отметки для датчика напряжения (адаптера для пассивного пробника) СХ1151А

При положительных результатах поверки на лицевую панель корпуса прибора наносится знак поверки в виде наклейки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей

поверки гасится, свидетельство о поверке аннулируется

Заместитель начальника отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»

С.Ю. Рогожин

А.Ю. Терещенко
