Методика поверки «ИНСТРУКЦИЯ Антенны измерительные рупорные широкополосные П6-223, П6-223М» (КНПР.464653.033 МП)

УТВЕРЖДАЮ

ИНСТРУКЦИЯ

Антенны измерительные рупорные широкополосные П6-223, П6-223М

МЕТОДИКА ПОВЕРКИ

КН И Р.464653.033 МП

2017 г.

• 1.1 Настоящая методика поверки распространяется на антенны измерительные рупорные широкополосные П6-223, П6-223М (далее по тексту - антенны), и устанавливает порядок и объем их первичной и периодической поверки.

• 1.2 Интервал между поверками 2 года.

• 2.1 При поверке выполняют операции, представленные в таблице 1.

Таблица 1

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Примечания: 1 Вместо анализатора цепей векторного N5224A разрешается применять другие аналогичные векторные анализаторы цепей, обеспечивающие динамический диапазон измерений коэффициента передачи не менее 90 дБ и пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 50 до 0 дБ ±0,5 дБ.

2 Измерения КУ антенн допускается проводить с использованием рабочих эталонов, измерительных установок и комплексов для измерений характеристик рупоров, обеспечивающих пределы допускаемой погрешности измерений КУ в пределах ±1,0 дБ.

• 3 Применяемые средства поверки должны быть исправны и иметь непросроченные свидетельства (или отметки в формулярах или паспортах) о поверке.

• 4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации комплектов, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C                       23 ± 5;

• - относительная влажность окружающего воздуха, %             до 98;

• - атмосферное давление, кПа (мм рт.ст.)              100 ±4 (750 ±30);

• - напряжение питающей сети, В                             220 ± 22;

• - частота питающей сети, Гц                                    50 ± 1.

Измерения радиотехнических характеристик должны проводиться в помещении, оборудованном радиопоглощающими материалами и обеспечивающем относительный уровень побочных переотражений не более минус 20 дБ в диапазоне частот до 8,2 ГГц и не более минус 25 дБ в диапазоне свыше 8,2 ГГц.

• 5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать антенну в условиях, указанных в п. 5.1, в течение не менее 8 ч;

• - выполнить операции, оговоренные в технической документации на антенну по ее подготовке к измерениям;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

• 6.1.1 При внешнем осмотре установить соответствие рупора требованиям технической документации. При внешнем осмотре убедиться в:

• - отсутствии механических повреждений;

• - чистоте разъемов;

• - исправности соединительных проводов и кабелей;

• - целостности лакокрасочных покрытий и четкости маркировки.

Проверить комплектность антенны в соответствии с технической документацией.

• 6.1.2 Результаты внешнего осмотра считать положительными, если антенна удовлетворяет вышеперечисленным требованиям, комплектность антенны полная. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 6.2 1 Произвести опробование работы антенны для оценки ее исправности.

При опробовании антенны проверить возможность сборки и подключения к ее входу кабельной сборки.

• 6.2.2 Результаты опробования считать положительными, если обеспечивается возможность сборки и подключения антенны. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.3 Определение метрологических характеристик

• 6.3.1.1 Определение КСВН антенны провести с применением анализатора цепей векторного N5224A методом прямых измерений. Измерительный порт анализатора цепей подключать при помощи кабельной сборки к коаксиальному входу антенны.

Измерения проводить в рабочем диапазоне частот испытываемой антенны в соответствии с РЭ на анализатор цепей. Антенну ориентировать в сторону, свободную от отражающих предметов.

• 6.3.2.1 Результаты поверки считать положительными, если КСВН входа антенны в диапазоне рабочих частот не превышает 2,5.

• 6.3.2.1 Определение КУ антенны проводить методом двух антенн с замещением с использованием двух вспомогательных антенн. В качестве вспомогательных антенн, в зависимо

  сти от диапазона частот, использовать следующие антенны:

  от 0,8 до 1,0 ГГц свыше 1,0 до 8,2 ГГц свыше 8,2 до 12,4 ГГц свыше 12,4 до 18 ГГц свыше 18 до 22,5 ГГц

П6-48;

П6-23М;

П6-140-1 из состава АИК 1-40Б;

П6-140-2 из состава АИК 1-40Б;

П6-140-3 из состава АИК 1-40Б.

• 6.3.2.2 Измерить частотные зависимости модуля коэффициента отражения входов используемых антенн и входов кабельных сборок, используемых для их подключения со стороны принимающего и излучающего портов анализатора цепей векторного N5224A Г_и, Г,, Г₂,

Г_пх > Г_П2, соответственно.

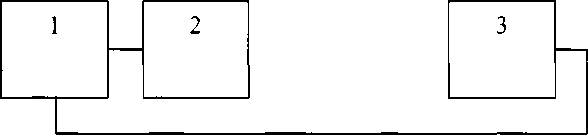

• 6.3.2.3 Собрать схему проведения измерений приведенную на рисунке 1.



  Рисунок 1 - Схема установки для измерений КУ

• 1 - анализатор цепей векторный N5224A;

• 2 - вспомогательная антенна «номер 1»;

• 3 - испытываемая антенна.

• 6.3.2.4 Установить антенны соосно друг напротив друга, на согласованной поляризации.

• 6.3.2.5 Расстояние между раскрывами антенн выбирать в соответствии с условием нахождения в дальней зоне, минимальное расстояние между раскрывами антенн вычислить по формуле (1):

  ^МИН



(1)

где Л - длина волны, м;

D - максимальный размер раскрыва наибольшего из передающего и приемного рупоров.

Минимальное расстояние между антеннами должно составлять не менее 52 . Высота до пола и потолка должна составлять не менее 1,5 м.

• 6.3.2.6 Анализатор цепей векторный N5224A установить в режим измерений коэффициента передачи S12. Выход измерительного порта «2» подключить к входу испытываемой антенны, а порта «1» к вспомогательной антенне «номер 1». Установить полосу обзора равной исследуемой полосе частот. Полосу пропускания, уровень выходной мощности, количество отсчетов и усреднений установить таким образом, чтобы обеспечивалось отношение сиг-нал/шум не менее 50 дБ, а уровень выходной мощности не превышал 0 дБм.

Допускается использование встроенных функций «сглаживания» («Smothing», не более 1 %) или частотно-временных преобразований.

• 6.3.2.7 Зафиксировать частотную зависимость комплексного коэффициента передачи SU/)-

• 6.3.2.8 В точку расположения вспомогательной антенны «номер 1» установить вспомогательную антенну «номер 2», установить антенны для работы на согласованной поляризации.

Зафиксировать частотную зависимость комплексного коэффициента передачи

• 6.3.2.9 В точку расположения испытываемой антенны установить вспомогательную антенну «номер 1», установить антенны для работы на согласованной поляризации.

Зафиксировать частотную зависимость комплексного коэффициента передачи saf)-

• 6.3.2.10 Отстыковать антенны и зафиксировать комплексный коэффициент передачи используемых кабельных сборок A(f), дБ.

• 6.3.2.11 Частотные зависимости КУ пар антенн      вычислить по формулам (2 - 4):



(2)

• (3)

• (4)

где R - расстояние между раскрывами антенн, измеренное дальномером Leica Disto D5, м.

Частотные зависимости КУ рассчитать по формуле (5):

Коэффициент усиления антенны определить по формуле (6):

^лин (/) = 101о₈|Г„(/)|, дБ.

• 6.3.2.12 Результаты испытаний считать положительными, если значения КУ антенн в диапазоне рабочих частот составляют:

П6-223                                  от 6 до 17

П6-223М                                от 8 до 16

• 6.3.3.1 Погрешность КУ в рабочем диапазоне частот рассчитать по формуле (7).

  (7)

где G,_nv (/') - КУ, измеренные в и. 6.3.2.2, дБ;

G_nACt1 (f) ' КУ. указанные в формуляре на антенну, дБ.

• 6.3.3.2 Результаты поверки считать положительными, если значения погрешности КУ антенны находятся в пределах ±2,0 дБ.

7.1 При положительных результатах поверки антенны выдается свидетельство установленной формы. Знак поверки наносится на корпус антенны методом наклейки и в свидетельство о поверке в виде оттиска клейма.

• 7.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 7.3 В случае отрицательных результатов поверки поверяемая антенна к дальнейшему применению не допускается. На антенну выдается извещение о непригодности к прнимене-нию с указанием причин забракования, а в формуляре делаются соответствующие записи.



  К. Черняев

  И. Медведев

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Начальник лаборатории

ФГБУ «ГНМЦ» Минобороны России
