Методика поверки «Измеритель девиации частоты СКЗ-41» (МП 4278-74)

ИЗМЕРИТЕЛЬ ДЕ

ЧАСТОТЫ

центр

ФП/ "Пензенский^.,

^осии и сертафикаци

Примечания:

1. Перегоревшие предохранители следует заменять только на предохранители заводского изготовления того же типа и номинала.

12. Если прибор неисправен, необходимо, в первую очередь, убедиться в исправности блока питания путем измерения номиналов напряжений и уровня пульсаций в контрольных гнездах на задней стенке прибора.

• 10.3. При замене отдельных элементов удобно пользоваться приведенными в приложении рисунками печатных плат прибора, показывающими размещение и маркировку отдельных элементов. В приложении приведены также намоточные данные трансформаторов и катушек индуктивности, а также карты режимов ЭВП и ППП прибора.

После замены неисправного элемента необходимо восстановить влагозащитное покрытие платы лаком УР-231. При установке на место снятых частей необходимо всй^резьбовые соединения застопорить нитрокраской.

• 10.4. После ремонта подрегулировку прибора производить

ручку УРОВЕНЬ установить в среднее положение;

потенциометром R6 (2.740.046-02 ЭЗ) установить стрелку индикатора НАСТРОЙКА — УРОВЕНЬ в центр сектора НАСТРОЙКА при подаче на разъем ВХОД ПЧ прибора сигнала от внутреннего кварцевого генератора 2 МГц;

потенциометром R2 (2.740.046-02 ЭЗ) в режиме ручной регулировки усиления выставить стрелку индикатора уровня на .риску . УРОВЕНЬ при уровне сигнала на разъеме ВЫХОД ПЧ 0,5 В ск ^устанавливается по показаниям ВЗ-36);

! потенциометром R29 (2.204.067 ЭЗ) в плате АМ-детектора Ф режиме автоматической регулировки усиления выставить стрелку [индикатора уровня на риску УРОВЕНЬ;

потенциометром R31 (2.204.067 ЭЗ) в режиме автоматической [регулировки усиления при нажатой кнопке калибровки выставить [стрелку индикатора уровня на риску УРОВЕНЬ;

i потенциометром R7 (2.740'046-02 ЭЗ) выставить стрелку изме-фительного прибора на конец шкалы при подаче на вход прибора сигнала с девиацией частоты 30 кГц±0,5%, Е„ =1—5 кГц. Затем при нажатой кнопке калибровки в режиме ЧМ потенциометром R24 (2.2041066-02 ЭЗ) установить стрелку измерительного прибора на конец шкалы (риска V). Обе установки производить при измерении «вверх» ( + );

потенциометром R5 (2.740.046-02 ЭЗ) выставить стрелку измерительного прибора на риску 80% при измерении «вверх» при подаче на вход прибора сигнала с М=80%±0,5%, Ем =1 кГц (стрелка индикатора уровня на риске УРОВЕНЬ), при нажатой кнопке калибровки 'в режиме AM ручкой ■ регулировки уровня в режиме ручной регулировки усиления выставить стрелку измерительного прибора при измерении «вверх» на конец шкалы (риска,у ). Затем потенциометром R26 (2.740.046-02 ЭЗ) выставить стрелку индикатора уровня на риску УРОВЕНЬ;

после ремонта платы ограничителя необходимо проверить собственную сопутствующую частотную модуляцию при сигнале х с AM согласно инструкции по периодической поверке. При необходимости уровень ее можно снизить подрегулировкой потенциометров R6, R14 в плате ограничителя;

в случае выхода из строя лампы гетеродина замену производить на лампу, придаваемую в ЗИП, или производить отбор ламп путем проверки прибора по уровню собственного фона и шума (см. п. 11.3.5 ТО).

11. ПОВЕРКА ПРИБОРА

Настоящий раздел составлен в соответствии с требованиями ,ГОСТ 14016—68 «Измерители девиации частоты. Методы и сред-етва поверки» и ГОСТ 8.299—78 «Измерители коэффициента амплитудной модуляции. Методы и средства ' поверки» и' навливает методы и средства поверки измерителя девиации ТОТЫ СКЗ-41.

Периодичность поверки прибора — не реже одного

в 12 мес

11.1. Операции и средства поверки

Опре.теление уровня фона и шуме в режиме 4М по входу прибора

полоса 0,03—20 кГц:

30 Гц (ск) для 10— 250 МГц, 45 Гц (ск) для 250—500 МГц, 60 Гц (ск) для 500—1000 МГц;

полоса 0,03—200 кГц:

100 Гц (ск) для 10— 250 МГц, 140 Гц (ск) для 250—500 МГц, 300 Гц (ск) для 500—1000 МГц

полоса 0,03—200 кГц:

0,04% (ск)

для .10—250 МГц;

0,2% (ск)

для 250—500 МГц

полоса 0,03—20 кГц:

_ ±3% от Д1изм- при Гм от 0,03 до 0,4 и св. 10 до 20 кГц

t

С4-34

Осциллограф

широкопо-

Усилитель лосный

Диапазон частот 0,02—200 кГц, динамический диапазон 60 дБ, минимальная полоса пропускания 5 Гц

Несущая частота

25 МГц, пределы КАМ 0,1—100%

Полоса пропускания 0,06—400 МГц, коэффициент усиления 25 дБ

Полоса пропускания о—35 МГц, минимальный коэффициент отклонения 5' мВ/дел

Анализатор щтектра

i

Аппаратура для поверки измерителен КАМ

Измерения Проводятся в начале, середине и конце каждого поддиапазона.

Результаты измерений считаются удовлетворительными, если; погрешность установки частоты в числовых отметках шкалы не более ±1%.

Примечания:

• 1. Если погрешность установки частоты при настройке на середину секторг настройка превышает указанную норму, то необходимо изменен^ием частоть генератора найти в пределах сектора НАСТРОЙКА точку, в которой выполняют ся требования по погрешности установки частоты.

• 2. Настройка прибора возможна на прямом и зеркальном каналах при вра > щении ручки плавной настройки вправо (прямой канал) и влево (зеркальны! канал) от минимума. При определении погрешности установки частоты необхо димо настраиваться на прямой канал, где частота генератора ниже частоты гете родина прибора на fnp=2 МГц.

• 11.3.4. Определение правильности работы индикатора настрои ки прибора производится следующим образом. На вход поверяе мого прибора подается сигнал с генератора Г4-116 любой частоть и производится точная настройка прибора на частоту этого сиг нала. К гнезду ВЫХОД ПЧ поверяемого прибора подключаете! частотомер 43-38, по которому определяется величина промежуточ ной частоты.

Результаты измерений считаются удовлетворительными, есл1 при точной настройке поверяемого прибора на частоту сигнал; (средняя риска в секторе НАСТРОЙКА) показания частотомер; находятся в пределах 1Ю00± 100 кГц.

• 11.3.5. Определение чувствительности прибора, среднеквадра тического значения уровня фона и шума производится по схем! рис. 4.

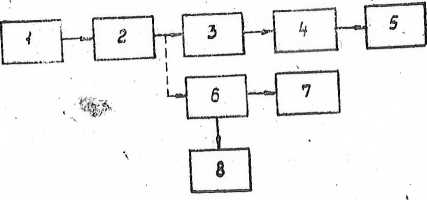

  Рис. 4. Схема включения приборов при определении чувствительности

  и уровня фона и шума прибора.

  • 1 — источник сигнала, в качестве которого используются;

  • — в диапазоне несущих частот от .10 до 250 МГц — гетеродин, однотипнь гетеродину поверяемого прибора;

  ____— в диапазоне несущих частот от 400 до 650 МГц — гетеродин с малс

  паразитной AM и ЧМ — К4-12;       ~   к.,                      —определяется VPODCI1L—Фона_и шума прибора, устанавливается

  • — в диапазоне несущих частот от 650 до 1000 МГц — гетеродин с малс    г           /г     —г         “-у.             >—л--

  паразитной AM и ЧМ — K4-il3;

  • 2 — аттенюатор 2.727.533; 3 — поверяемый прибор;

  4 — измеритель нелинейных искажений 06-15 (в режиме вольтметра

  5 — осциллограф С1-65; 6 — тройник 2.246.000 (из комплекта К2-34); 7 — н; грузка согласованная 50 Ом 5.434.002. (из комплекта К2-34); 8 милливоль метр ВЗ-43.

  44

  в. соответствии с табл. 1,0 проводится измерение чувствительности и среднеквадратического значения уровня фона и шума пове-рямого прибора в режимах ЧМ и AM при различных уровнях входного сигнала.

  Уровень сигнала на входе поверяемого прибора устанавливается с помощью аттенюатора 2.727.533, входящего в комплект прибора, и контролируется милливольтметром ВЗ-43 на согласованной нагрузке 50 Ом. Аттенюатор подключается к прибору или вольтметру кабелем 4.851.495 (первоначально аттенюатор должен стоять в среднем положении).

  При работе на гармониках гетеродина (в диапазоне несущих частот 250—1000 МГц) при определении чувствительности настройку производить на гармонику, обеспечивающую максимальное уровня фона минимальное

  минимальный

ку производить на гармонику, обеспечивающую показание индикатора уровня, а при определении и шума прибора — на гармонику, обеспечивающую показание отсчетного прибора.

Чувствительность прибора определяется как входной сигнал, необходимый для установки стрелки индикатора уровня на риску УР.ОВЕНЬ в режиме AM или на начало зачерненного сектора в режиме ЧМ; при этом ручки ОСЛАБЛЕНИЕ и УРОВЕНЬ устанавливаются в крайнее правое положение. При определении чувствительности тумблер К1—К2 устанавливается в положение К1 в диапазоне частот от 10 до 250 МГц и в положение К2 в диапазоне от 250 до 1000 МГц.

Результаты измерений считаются удовлетворительными, если чувствительность прибора не хуже 50 мВ.

Определение среднеквадратического значения уровня фона шума производится в режиме ручной регулировки уровня (РРУ) с помощью измерителя нелинейных искажений С6-5, работающего в режиме вольтметра и подключаемого к разъему ВЫХОД НЧ прибора, по методу пропорций.

Для того, чтобы установить соответствие показаний прибора С6-5 номиналу шкалы поверяемого прибора, необходимо на вход прибора подать сигнал с частотной или амплитудной модуляцией, в качестве которого используется модулированный меандром сиг-' нал внутреннего калибратора поверяемого прибора. При нажатой кнопке КАЛИБР, прибором С6-5 измерить напряжение на гнезде ВЫХОД НЧ; ручкой КАЛИБР, прибора" С6-5 установить стрелку индикатора прибора С6-5 на удобную для отсчета риску (например, и калибр ■■ 1,5 В).

Для измерения уровня фона и шума подключить источник сигнала согласно рис. 4. Уровень входного сигнала, пци .котором в соответствии с табл. 10 и контролируется по показаниям милливольтметра ВЗ-43. Переключатель пределов измерения поверяемого прибора устанавливается в положение минимального предела измерения (3 кГц при измерении ЧМ.шумов и 0,3% при измерении AM шумов).

Ручку ОСЛАБЛЕНИЕ установить в крайнее жение. Тумблер К1—К2 установить в положение К1 AM и ЧМ шумов в диапазоне несущих частот до измерении в диапазоне несущих частот свыше 250 тумблер нужно перевести в положение К2 в том в положении К1 чувствительность прибора недостаточна, ручкой УРОВЕНЬ не удается установить стрелку индикатора уровня на риску УРОВЕНЬ.

Среднеквадратическое значение уровня фона и шума вычисляется по формулам:

в диапазоне от 10 до 250 МГц- (где в измерениях участвуют два однотипных гетеродина)

.108 V.h3.m-^2,12-10»-.-,^"^**

у 2        '-'калибр              '-g калибр

в диапазоне св. 250 до 1000 МГц

ДГш = 3 • 10’

*^калибр

в диапазоне от 10 до 500 МГц

ДМш = 0,3-Уи2м_ '-'калибр

где и„зм . — показания С6-5 в режиме измерения уровня фона и шума в В,

^калибр- — показания С6-5 в режиме калибровки в В.

Результаты измерений считаются удовлетворительными, если измеренный уровень фона и шума не превышает величин, указанных в табл. 11 (в режиме ЧМ) и в табл. 12 (в режиме AM).

Таблица 11

,9 кГц), который модулируется сигналом от генератора ГЗЧ02. lacTOTa модулирующего сигнала контролируетбя частотомером 13-38 (аттенюатор частотомера должен стоять в положении ПО).

Калиброванное'значение девиации частоты (А1ра<.ч .) уста-1авливается по методу нулей функции Бесселя. Метод основан на бращенни в нуль амплитуды центральной составляющей спектра 1М сигнала при некоторых определенных значениях индекса моду-[яции. Момент обращения в нуль несущей ЧМ сигнала определяет-я по анализатору спектра С4-46, подключенному к гнезду ВЫ-ОД ПЧ прибора. При отсутствии модуляции ( ?=0) . на экране сциллографической трубки анализатора спектра наблюдается им-ульс, соответствующий амплитуде сигнала промежуточной час-оты. При увеличении модулирующего напряжения с помощью учки Af kHz прибора Г4-116 или ручки ГЛУБИНА МОД % приора Г4-107 амплитуда импульса уменьшается и принимает нуле-ые значения при =2,405; 5,52; 8,65; 11,79; 14,93; 18,07. “ ая величина девиации уле (9) •

^fpac4 — Р ■ Fm)

->

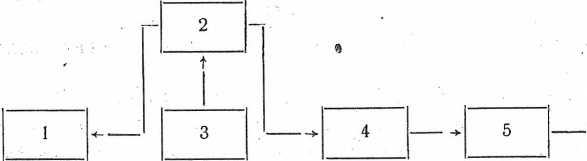

Рис. 5. Схема включения приборов при определении основной и дополнительной погрешности измерения девиации частоты.

I _ частотомер 43-38;'2 — тройник СР-|50-95Ф (из комплекта- CK;3-4il); генератор ГЗ-102; 4 — генератор Г4-11,6 или Г4-107); б — поверяемый прибор; 6 — анализатор С4-46.

le Р — индекс модуляции,

F„ — значение модулирующей'частоты.

Измерения проводятся в соответствии с табл, 13 для __________

! полос прибора по модулирующим частотам 20 кГц и 200 кГц, )ичем до измерений необходимо откалибровать прибор раздельно 1я каждой из полос. Прочерк в табл. 13 означает, что измерения 1я данного случая не проводятся.

Значение девиации сначала устанавливается по показаниям )веряемого прибора ручкой Af kHz генератора Г4-116 или ручкой ПУБИНА МОД. % прибора Г4-10'7, а затем более точно по прощанию импульса на экране анализатора. При измерении девиа-1И частоты 290 кГц необходимо нажать кнопку ЧМ МАКС, гене-iTopa Г4-116. При измерении девиации частоты 900 кГц необходи-) сначала по методу нулей функции Бесселя установить калибро-iHHOe значение девиации частоты 450 кГц при нажатой кнопке А МАКС, генератора Г4-116, а затем настроить прибор СКЗ-41 вторую гармонику входного сигнала; при этом сигнал генера-ра порядка 100 мВ необходимо подать через усилитель УЗ-33.

Основная погрешность измерения (Арен ) в килогерцах опреде-■ [ется по формуле (10):

^осн~Д1изм' Д1расч,                     (10)

2 ^1изм • — измеренная величина девиации частоты в кГц, Д^расч- расчетная величина девиации частоты в кГц.

Дополнительная погрешность измерения девиации частоты в диапазоне модулирующих частот 0,03—0,4 кГц определяется схеме, рис. 6.

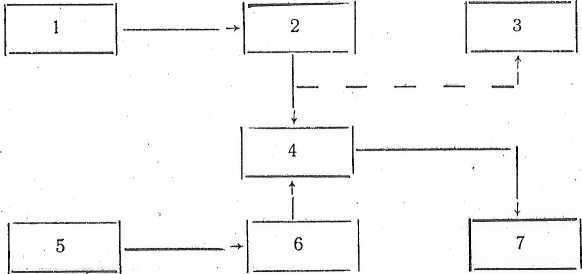

Рис. 6. Схема включения приборов при определении дополнительной погрешности измерения девиации частоты на модулирующих частотах 0,03—0,4 кГц.

4 _ генератор ГЗ-102; 2 — генератор Г4-|1|16; 3 — поверяемый прибор; 4 — смеситель 2.206.249 (из комплекта СКЗ-41); 5 — генератор Г4-116; 6 •— усилитель УЗ-33; 7 — частотомер 43-38.

Методика измерения дополнительной погрешности на нижних модулирующих частотах основана на возможности использования электронно-счетного частотомера для точного Измерения девиации частоты ЧМ сигнала с промежуточной частотой близкой к нулевой.

Для проведения измерений сигнал с уровнем порядка 50 мВ от генератора Г4-116 (5) .в режиме НГ подается через широкополосный усилитель УЗ-33 на гнездо ГЕТЕР, смесителя 2.206.249, входящего в комплект прибора; с другого генератора Г4-116 (2) сигнал подается на гнездо ВХОД смесителя (при выключенном модулирующем напряжении), с гнезда ВЫХОД смесителя cHrnaj; подается на вход А частотомера 43-38. Частота сигналов генераторов выбирается в районе 66—67 МГц. В этом случае ввиду меньшей, чем частота сигнала, полосы пропускания смесителя 2.206.249, гигня.пы нрсутпей частоты генераторов не приводят к срабатываник счетных схем частотомера. Срабатывание их определяется выделе-частот сигналов генераторов.

получить минимальное показание частотомера (не более 3 кГц) 52                          '

Затем на Г4-116 подать от ГЗ-102 модулирующий сигнал частоты 0,4 кГц с уровнем порядка 4 В и вращением ручки Д| kHz прибора Г4-) 16 получить показания частотомера ё0,5, что соответствует девиации 95 кГц (показания частотомера N = ~-'Af). Аналогично провести измерения девиации частоты при частотах модуляции 0,1 кГц и 0,03 кГц. Измерения проводятся для обеих полос прибора по модулирующим частотам.

■ Дополнительная погрешность измерения девиации частоты (й) в процентах определяется подформуле (13):

(13)

где Afp —значение девиации частоты при модулирующих частотах 0,1 кГц и 0,03 кГц,

А1Р1 — значение девиации частоты при модулирующей частоте 0,4 кГц.

Примечание. Для исключения погрешности измерений вращением потенциометра смесителя установить на выходе смесителя максимальный сигнал, при котором еще отсутствует AM (нё1ходной сигнал смесителя контролировать по осциллографу).

Результаты измерений считаются удовлетворительными, если основная погрешность измерения девиации частоты не превышает величины ± (0,02Af-|-0',0rN-rAf,u), а дополнительная погрешность не превышает:

при включении фильтра 200' кГц;

Щ3% от измеряемой величины для модулирующих частот 0,03 до 0,4 кГц и св. 30 до 60 кГц;

±10% от измеряемой величины для модулирующих частот 60 до 180 кГц;

±15% от измеряемой величины для модулирующих частот 180 до 200 кГц;

при включении фильтра 20 кГц;

±3% от измеряемой величины для модулирующих частот от

• 11.3.7. Определение коэффициента гармоник (Кг), вносимых ся путем измерения относительной амплитуды составляющих ком-

бинационных частот на выходе прибора при использований друх-частотного сигнала. Измерения проводят по схеме рис. 7.

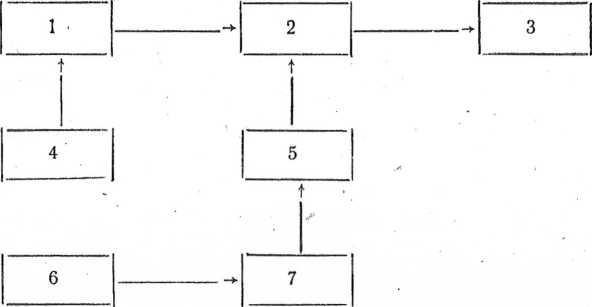

Рис. 7. Схема включения приборов при определении коэффициента гармоник в режиме ЧМ.

,   1,7 — генераторы Г4-116; 2 — поверяемый прибор; 3 — анализатор спектра

С4-34; 4,6 — генераторы ГЗ-102; 5 — усилитель УЗ-33.

На вход поверяемого прибора подается ЧМ сигнал частоты 66—67 МГц с уровнем порядка 50 мВ от генератора Г4-116 (1) , модулированный сигналом частоты Fi=20 кГц с уровнем порядка 4 В от генератора ГЗ-102 (4). Переключатель поддиапазонов поверяемого прибора установить в положение ВНЕШ. ГЕТЕР, и на разъем СМЕСИТЕЛЬ на задней стенке прибора подать через усилитель УЗ-33 сигнал от второго генератора Г4-116 (уровень сигнала Г4-116 порядка 50 мВ), модулированный сигналом частоты Е2=25 кГц от второго генератора F3-102 (6). Подстраивая частоту второго генератора около 66—67 МГц, произвести настройку поверяемого прибора. Величина девиации частоты каждого генератора устанавливается 150 кГц (контролируется по показаниям поверяемого прибора).

За счет нелинейности демодуляционной характеристики на гнезде ВЫХОД НЧ прибора кроме сигналов основных частот модуляции 20 и 25 кГц появляются сигналы комбинационных частот, в том числе с частотами Fi-f-Fg (45к-Гц) и 2F1 + F2 (65 кГц). Уровень сигналов этих комбинационных частот относительно уровня сигнала основных частот измеряется анализатором спектра С4 34. Измеренид-проводятсд в прппсе фи.пьтря 200 кГц. Такие же измерения проводятся при девиации частоты каждого генератора 250 кГц и 500 кГц.

Затем проводятся аналогичные измерения для частот модуляции F1=60 кГц и Fa=55 кГц и девиаций частоты каждого генератора 150, 250, 500 кГц.                                           '

Коэффициент гармоник (Кг) при измерении девиации частоты в процентах определяется по формуле (14)^

где Кг — отношение уровня сигнала

115 кГц) к уровню сигнала или 60 кГц) в процентах,

Кз — отношение уровня сигнала

175 кГц) к уровню сигнала

центах.

Результаты измерений считаются

коэффициент гармоник не превышает величин, указанных в табл. 15.

Таблица 15

• 11.3.8. Определение коэффициента перехода амплитудной модуляции в частотную проводится по схеме рис. 8.

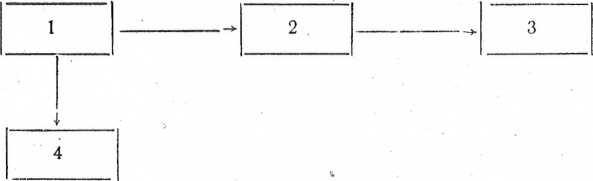

  Рис. 8. Схема включения приборов при определении коэффициента перехода AM в ЧМ.

1 —аппаратура для поверки измерителей коэффициента AM К2-34; 2 — поверяемый прибор; 3 — анализатор С4-34; 4 — осциллограф С1-65.

____На вход поверяемого дрибора подается сигнал частоты 25 МГц-от аппаратуры К2-34. Частота модулирующего сигнала устанавливается Гили 20 кГц. Поверяемый прибор калибруется и настраивается на частоту сигнала. Устанавливается коэффициент AM 30%; к выходу НЧ прибора подключается анализатор спектра С4-34 и настраивается на частоту модуляции.

J

На экране анализатора спектра калибровочная линия совмещается с откликом, соответствующим уровню сигнала на гнезде ВЫХОД НЧ при подаче сигнала с КАМ 30%; при этом делитель ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ dB анализатора спектра должен стоять на нуле (т. е. при отклонении стрелки индикатора Af kHz, М% на всю шкалу на любом пределе измерения уровень сигнала на гнезде'ВЫХОД НЧ прибора будет соответствовать 0 дБ по анализатору спектра).

Поверяемый прибор переводится в режим измере1^ия ЧМ, устанавливается предел измерения 3 кГц и по анализатору спектра отсчитывается новое показание относительно первоначально установленного (0 дБ) с помощью делителя ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ dB; полученное значение в децибелах необходимо перевести в герцы, учитывая, что девиации частоты 3 кГц соответствует уровень о дБ — получим значение девиации частоты Np

Прибор перестраивается на зеркальный канал, т. е. осуществляется настройка при частоте гетеродина ниже частоты сигнала генератора и по анализатору, спектра отсчитывается девиация частоты N2.

* Коэффициент перехода амплитудной модуляции в частотную в герцах на процент модуляции определяется по формуле (15):

N,-rN, П.АМ-ЧМ = —Омо

результаты измерений считаются удовлетворительными, если коэффициент перехода AM в ЧМ не превышает 2 Гц на процент модуляции при Е„ = 1 кГц и 10 Гц на процент модуляции при Ем =20 кГц.

• 11.3.9. Определение основной погрешности измерения коэффициента амплитудной модуляции производится с помощью аппаратуры для поверки измерителей коэффициента AM К2-34.

Определение погрешности измерения коэффициента AM производится на несущей частоте 10 МГц и модулирующей частоте . 1 кГц согласно табл. 16 в полосе фильтра 200 кГц. Измерения проводятся по три раза в каждой точке.

Погрешность измерения коэффициента AM определяется по формуле (16):

Д „ vMi -‘оси—     --Mo6p,

где Mi — коэффициент AM, измеренный прибором СКЗ-41

Мобр • — коэффициент AM, установленный по образцовой аппаратуре К2-34.

При М=95% измерение коэффициента AM в режиме РРУ производится при двух уровнях входного сигнала; при уровне, соответствующем чувствительности прибора СКЗ-41, и при максимальном

56

уровне выходного сигнала аппаратуры К2-34; при этом ручка ОСЛАБЛЕНИЕ устанавливается в крайнее правое положение, а сигнал устанавливается на риску ручкой УРОВЕНЬ.

Определение погрешности измерения коэффициента AM на несущей частоте 425 МГц производится на модулирующей частоте 1 кГц при М=30% и М=95'%.

Результаты измерений считаются удовлетворительными, если основная погрешность измерения коэффициента AM не превышает:

± (0,02M + 0,01N +ЛМц|) при М св. 3 до 95%, ±(0,10М+0,01Н+ЛМш) при М от 0,1 до 3%.

Таблица 16

[

Мобр • —• коэффициент AM* установленный по К2-34,

М‘^('’) — коэффициенты AM при измерении, «вверх» ( + ) и «вниз»(~).

А+(”) — основная погрешность измерения коэффициента АА4.

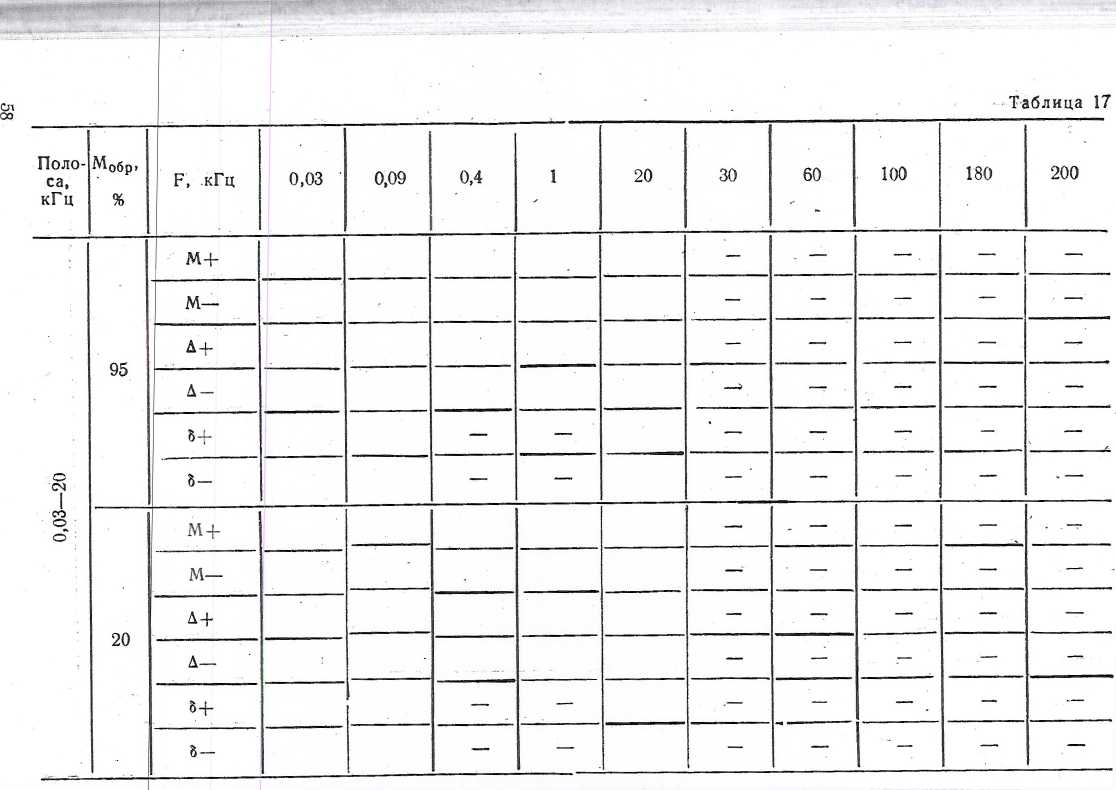

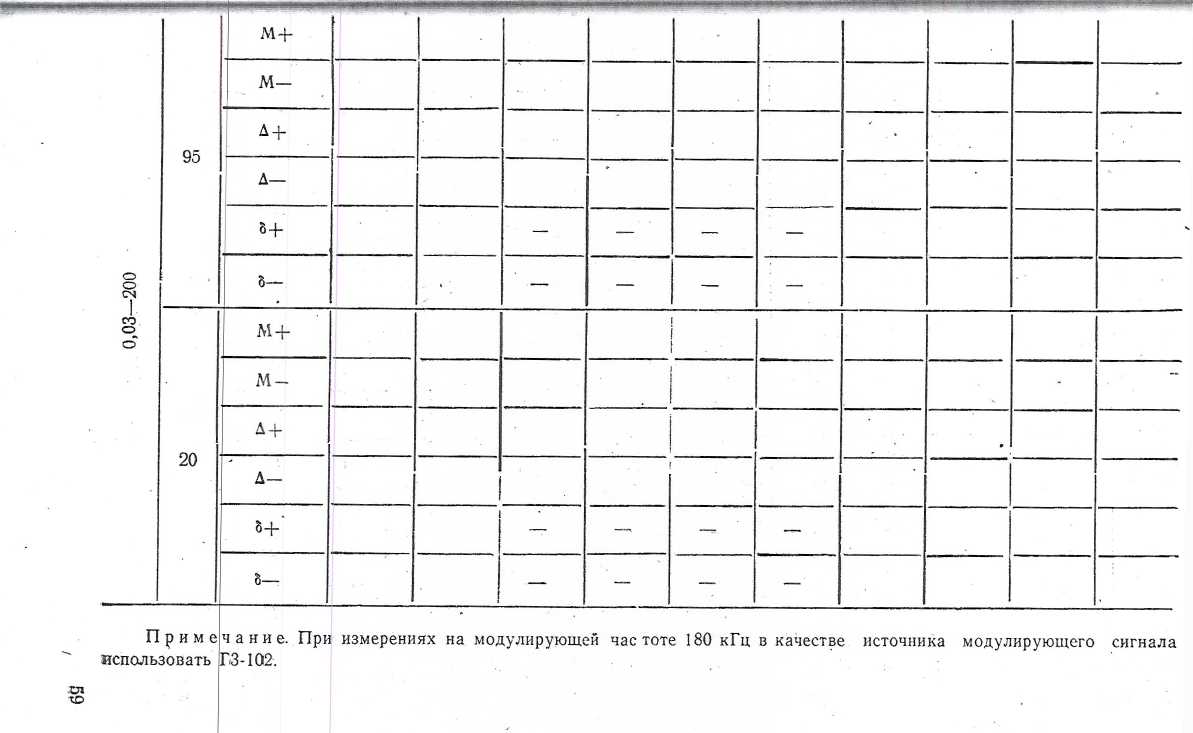

Основная погрешность измерения коэффициента AM ' в диапазоне модулирующих частот от 0,4 до 30 кГц и дополнительная погрешность измерения коэффициента AM во всем диапазоне модулирующих частот определяется аналогично определению основной погрешности измерения коэффициента АЛ4 на модулирующей частоте 1 кГц.                             '

Измерения проводятся, на модулирующих частотах согласно табл. 17 в полосе фильтров 20 кГц и 200 кГц при включенной схеме АРУ при М=95% и М=20% по три раза, в каждой точке.

20 кГц определяется по формуле (17):

3           3

2м1р—2м1 8 =     -----Lzd . 100,

SMi i=i

— коэффициент AM, измеренный прибором частотах модуляции 0,03; 0,09; 60; 100; 180; 200 кГц, —■ коэффициент AM, измеренный прибором СКЗ-41 на частоте 1 кГц.

Результаты измерений считаются удовлетворительными, если дополнительная погрешность не превышает:

в полосе 200 кГц;

±3% от измеряемой величины для модулирующих 0,03 до 0,4 кГц и св. 30 до 60 кГц;

±10% от измеряемой величины для модулирующих 60 до 200 кГц,

в полосе 20 кГц,

±3% от измеряемой величины для модулирующих

0,03 до 0,4 кГц св. 1 о до 20 кГц,

• 11.3.10. Определение коэффйциента гармоник огибающей (Кг),. возникающих в тракте модулометра при измерении коэффициента амплитудной модуляции производится с помощью аппаратуры К2-34.

На вход поверяемого прибора подается сигнал с К2-34 частоты 10 МГц. В соответствии с табл. 18 на модулирующих частотах 0,03 кГц, 20 кГц, 60 кГц при коэффициенте AM 30% и 90% определяется уровень второй и третьей гармоник модулирующего сигнала относительно уровня первой гармоники. Измерение уровней гармонических составляющих производится прибором С4-34, который подключается к гнезду ВЫХОД НЧ прибора. Измерения проводятся в полосе фильтра 200 кГц.

Коэффициент гармоник определяется по формуле (18):

(18)

где К2 — отношение уровня второй гармоники к уровню первой гармоники в процентах;

Кз — отношение уровня.третьей гармоники к уровню первой гармоники в процентах.

Результаты измерений считаются удовлетворительными, если Кг не превышает величин, указанных в табл. 18.

Таблица 18

/

• 12.1. В комплекте тары или укладочном ящике прибор может ■храниться длительно в капитальных неотапливаемых помещениях при температуре от минус 40°С до +30°С и при относительной, влажности до 95% при нормальной температуре.

При длительном хранении должна проводиться консервация прибора путем помещения его в полиэтиленовый мешок с силикагелем или герметичную тару.

Срок хранения 10 лет с переконсервацией через 3,5 года.

• 12.2. При длительном хранении прибор должен проходить поверку не реже одного раза в 3,5 года. Перед поверкой или работой, если температура хранения была ниже +5°С, • прибор следует выдержать в течение суток в нормальных условиях:

температура +20‘±5°С; ,   влажность 65 ± 15%;

атмосферное давление 750±30 мм рт. ст.

Затем подготовить прибор к работе согласно разделу 9 ТО. Поверку прибора произвести согласно разделу 11 ТО.

13. ТРАНСПОРТИРОВАНИЕ

• 13.1. Тара, упаковка и маркирование упаковки.

• 13.1.1. Конструкция тарных ящиков по ГОСТ 2991—76 или

ГОСТ 5959—71.-----------------------------------------

Для предохранения от попадания влаги и пыли в тарный ящик применена водонепроницаемая бумага.

• 13.1.2. В качестве амортизационного материала использованы пенополистироловые плиты, гофрированный картон.
