Государственная система обеспечения единства измерений

Теплосчетчики ПРАМЕР-ТС-100-К

Методика поверки

4218-046-12560879/120-20-066-2018 МП

2018

Содержание

Введение

Приложение А (рекомендуемое) Форма протокола поверки

Приложение Б (обязательное) Перечень методик поверки составных частей теплосчетчика

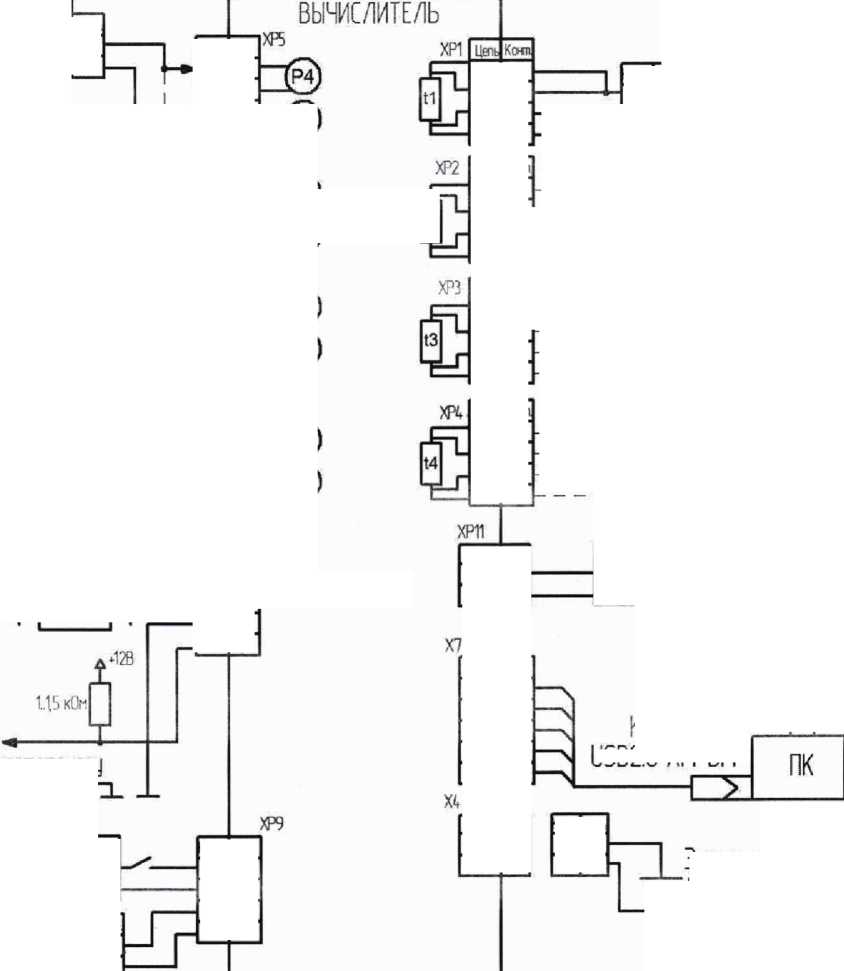

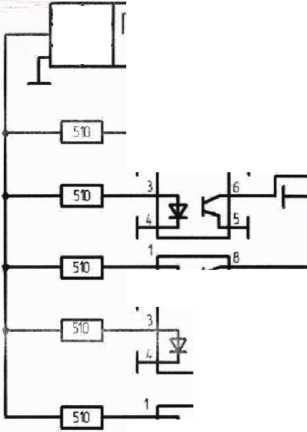

Приложение В (справочное) Схема подключения поверочного и вспомогательного оборудования

Введение

Настоящий документ распространяется на теплосчетчики ПРАМЕР-ТС-100-К (далее - теплосчетчики), изготавливаемые по ТУ 4218-046-12560879-2018 и устанавливает методику их первичной и периодической поверки.

Межповерочный интервал - четыре года.

Теплосчётчики подлежат поэлементной поверке в соответствии с МИ 2573-2000 «Рекомендация. ГСП. Теплосчетчики для водяных систем теплоснабжения. Методика поверки. Общие положения».

1 Операции поверки

1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

2 Опробование

7.2

+

3 Определение идентификационных данных программного обеспечения

7.3

+

+

4 Определение метрологических характеристик теплосчетчика:

4.1 Поверка составных частей

(средств измерений) теплосчетчика

7.4

7.4.1

+

+

4.2 Определение абсолютной погрешности измерений температуры теплоносителя (воды) и температуры окружающего воздуха теплосчетчи-

7 4 2

+

+

ком

4.3 Определение абсолютной погрешности измерений разности температур теплоносителя (воды) в подающем и обратном трубопроводах теплосчетчиком

7.4.3

+

+

4.4 Определение приведенной погрешности измерений давления теплоносителя (воды) теплосчетчиком 1}

7.4.4

+

+

]) Определяется при наличии каналов

измерения давления.

  • 1.2 При получении отрицательного результата при выполнении любой из операций, указанных в таблице 1, поверка прекращается и теплосчетчик признается непригодным к эксплуатации.

2 Средства поверки

2.1 При проведении поверки применяют средства поверки и оборудование, указанные в таблице 2.

Таблица 2 - Средства поверки и оборудование

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

7.2

Генератор сигналов специальной формы ГСС-10/1 (Госреестр № 30405-05). Диапазон генерации частоты электромагнитных колебаний 10'6 до 106 Гц, погрешность ± (5 ' 10'7'F+l мкГц).

Магазин сопротивлений ПрофКип Р4834-М1 (Госреестр № 52064-12). Диапазон значений электрического сопротивления от 0,01 до 111111,10 Ом, относительная погрешность 8 = ± {0,02+2,5-10‘7((R5/R)-1)} %.

Калибратор многофункциональный MCI000, (Госреестр № 32283-06). Диапазон воспроизведения от 0 до 24 мА, погрешность ± (0,02 % I + 2 мкА).

7.4

Психрометр    аспирационный    МВ-4-2М    (Госреестр

№ 10069-01). Диапазон вычисления относительной влажности от 10 до 100 %, погрешность ± 7 %.

Барометр-анероид контрольный М-67 (Госреестр № 3744-73). Диапазон измерений от 610 до 790 мм рт. ст., погрешность ± 0,8 мм рт. ст.

Термометр стеклянный ртутный ТЛ-4 (Госреестр № 303-91). Диапазон измерений от 0 до 50 °C, 3 разряда.

  • 2.2 Допускается использование других средств измерений, не указанных в таблице .2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.

  • 2.3 При проведении поверки составных частей применяют средства измерений и вспомогательное оборудование, указанные в методиках поверки соответствующих составных частей теплосчетчика.

  • 2.4 Все средства поверки должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

3 Требования к квалификации поверителей
  • 3.1 К поверке теплосчетчика допускают лиц, изучивших настоящую методику, руководства по эксплуатации на теплосчетчик и составные части (средства измерений) теплосчетчика, эксплуатационную документацию на средства поверки, и аттестованных в качестве поверителей средств измерений в установленном порядке.

4 Требования безопасности
  • 4.1 При работе с теплосчетчиками следует руководствоваться указаниями мер безопасности, приведенными в эксплуатационной документации теплосчетчика и составных частей теплосчетчика.

  • 4.2 При проведении поверки соблюдают "Правила технической эксплуатации электроустановок потребителей" и требования ГОСТ 12.2.091-2012 "Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования".

5 Условия поверки
  • 5.1 При проведении поверки теплосчетчика должны соблюдаться следующие условия:

  • - температура окружающего воздуха (25 ± 5) °C;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 84,0 до 106,7 кПа.

  • 6 Подготовка к поверке

  • 6.1 Теплосчетчики представляются на поверку с составными частями (входящие в состав теплосчетчика) и с комплектом эксплуатационной документации: паспорта и руководства по эксплуатации на теплосчетчики, а также паспорта, руководства по эксплуатации, свидетельства о поверке (при наличии) на составные части (средства измерений утверждённого типа), входящие в комплект теплосчетчика.

6.2.Перед проведением поверки выполняют следующие подготовительные работы:

  • - проверяют наличие действующих свидетельств (отметок) о поверке средств измерений, входящих в комплект теплосчетчика;

  • - проверяют соблюдение условий раздела 5;

  • - подготавливают к работе поверяемый теплосчетчик, поверочное оборудование и средства измерений в соответствии с их эксплуатационной документацией.

  • 7 Проведение поверки

7.1 Внешний осмотр
  • 7.1.1 При внешнем осмотре устанавливают:

  • - соответствие заводского номера, указанного в паспорте теплосчетчика номеру, указанному на стенке крышке корпуса вычислителя;

  • - соответствие комплектности теплосчётчика, указанной в паспорте;

  • - соответствие маркировки составных частей теплосчётчика требованиям эксплуатационной документации;

  • - наличие и целостность оттисков клейм поверителей и пломб изготовителей, в местах предусмотренных эксплуатационной документацией на составные части теплосчётчика;

  • - отсутствие механических повреждений составных частей, влияющих; па работу теплосчетчика;

  • - отсутствие повреждений электрических кабелей и разъёмов.

  • 7.1.2 Теплосчетчик, не удовлетворяющий любому из вышеперечисленных требований, к дальнейшему проведению поверки не допускается.

7.2 Опробование
  • 7.2.1 Опробование выполняют для каждого измерительного канала теплосчетчика, задействованного при измерениях.

  • 7.2.2 При проведении опробования измерительных каналов измерения расхода, подключают генератор сигналов к первому каналу измерений расхода (объема) вычислителя, согласно схеме приложения В. Устанавливают генератор в режим непрерывной генерации выходного сигнала (меандр амплитудой 5В) частотой 1 Гц. Входят в меню "ТЕКУЩИЕ", далее раздел "ТВ 1", "ТВ1 Gvl". Изменяя значение частоты на генераторе в пределах диапазона от 0,001 до 1 000 Гц, следят за изменением показаний расхода по индикатору вычислителя. Переходят в пункт меню "ТВ1 Gv2", подключают генератор ко второму каналу измерений расхода (объёма) и следят за изменением показаний расхода по индикатору вычислителя. Поочерёдно, переключая генератор к следующим каналам и переходя в раздел меню "ТВ2 Gvl,Gv2" и "ТВЗ Gvl", контролируют изменение расхода по индикатору вычислителя.

  • 7.2.3  При проведении опробования измерительных каналов измерения температуры, поочередно подключают к каждому каналу вычислителя, задействованного при измерениях температуры магазин сопротивлений, согласно схеме приложения В. Устанавливают на магазине сопротивлений значение сопротивления 130 Ом. Варьируя значение сопротивления на магазине сопротивлений в пределах ± 20 Ом, следят за изменением значения имитируемой температуры по отсчетному устройству вычислителя.

  • 7.2.4 При проведении опробования измерительных каналов измерения давления, поочередно подключают к каждому каналу измерении давления вычислителя (при наличии каналов измерения давления) калибратор электрических сигналов СА51 в режиме генерации силы постоянного тока, согласно схеме приложения В. Изменяя значение выходного тока в диапазоне от 4 до 20 мА, следят за изменениями значений имитируемого давления по отсчетному устройству вычислителя.

  • 7.2.5 Результаты опробования считают положительными, если выполняются следующие условия:

  • - при изменении значения частоты на генераторе происходит соответствующее изменение показаний объемного расхода на индикаторе вычислителя;

  • - при изменении значения сопротивления на магазине сопротивлений происходит изменение показаний имитируемой температуры на отсчетном устройстве вычислителя;

  • - при изменении значения выходного тока на калибраторе происходит изменение показаний имитируемого давления на отсчетном устройстве вычислителя (при наличии каналов измерений давления).

  • 7.2.6 Результаты опробования заносят в протокол поверки (Приложение А).

  • 7.3 Определение идентификационных данных программного обеспечения

  • 7.3.1 Проверяют версию и цифровой идентификатор метрологически значимой части ПО составной части теплосчетчика (вычислителя).

Для этого:

  • - включают питание вычислителя теплосчетчика;

  • - длительным нажатием (не менее 5 с) на клавишу "ввод" сервисное меню вычислителя (на экране отображается меню "ПАРАМЕТРЫ");

    входят в

  • - нажимают 2 раза клавишу "вправо

  • - входят в меню "О ПРИБОРЕ";

  • - нажимают 1 раз клавишу "вправо" S;

  • - считывают с индикатора вычислителя идентификационное наименование ПО и номер версии (идентификационный номер) ПО;

  • - нажимают 1 раз клавишу "вправо" Ш;

  • - считывают с индикатора вычислителя цифровой идентификатор ПО и алгоритм расчета контрольной суммы.

Считанные данные заносят в протокол поверки (приложение А).

Сверяют данные, полученные от составной части теплосчетчика (средства измерения), с данными таблицы 3.

  • 7.3.2 Результаты считают положительными, если считанные идентификационные данные соответствуют данным утвержденному типу средства изме-

рения, приведенным в таблице 3.

Таблица 3 — Идентификационные данные ПО теплосчетчика

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PR AMER PR100

Номер версии (идентификационный номер) ПО

01

Цифровой идентификатор ПО

OxDDEC

Алгоритм расчета контрольной суммы

CRC16

  • 7.4 Определение метрологических характеристик теплосчетчика

7.4.1 Поверка составных частей (средств измерений) теплосчетчика

i

  • 7.4.1.1 Составные части (средства измерений утверждённого типа) теплосчетчика (вычислитель, преобразователи расхода, термопреобразователи сопротивления, преобразователи давления) должны быть поверены в соответствии с их методиками поверки до представления теплосчётчика в поверку.

Примечание: Перечень методик поверки составных частей теплосчетчика приведён в приложении Б.

  • 7.4.1.2 Результаты поверки составных частей (средств измерений) теплосчетчика заносят в протокол поверки (Приложение А).

  • 7.4.1.3 При замене любой составной части (средства измерений) теплосчетчика, теплосчётчик подлежит поверке, при этом в паспорт теплосчётчика вносится соответствующая запись о замене составной части.

7.4.2 Определение абсолютной погрешности измерений температуры теплоносителя (воды) и окружающего воздуха теплосчетчиком
  • 7.4.2.1 Абсолютную погрешность измерений температуры теплоносителя (воды) и окружающего воздуха теплосчетчиком Л( в °C вычисляют по формуле

д,=±ф^|+|д?|), (1)

где Л, - абсолютная погрешность преобразования сопротивления в темпера-туру термопреобразователем сопротивления, °C (паспортные данные термопреобразователя сопротивления);

/1/7; - абсолютная погрешность измерений сигналов, соответствующих температуре, вычислителем, °C (Дг =±0,1 °C).

  • 7.4.2.2 Результат определения абсолютной погрешности измерений температуры теплоносителя (воды) и окружающего воздуха теплосчетчиком считают положительными, если абсолютная погрешность измерений температуры А/ теплосчетчиком не превышает ± (0,25 + 0,002-7) °C.

  • 7.4.2.3 Результат определения абсолютной погрешности измерений температуры теплоносителя теплосчетчиком заносят в протокол поверки (Приложение А).

  • 7.4.3 Определение абсолютной погрешности измерений разности температур теплоносителя (воды) в подающем и обратном трубопроводах теплосчетчиком

  • 7.4.3.1 Абсолютную погрешность измерений разности температур теплоносителя (воды) в подающем и обратном трубопроводах теплосчетчиком Д^ в °C вычисляют по формуле

Дд, =±(|д^| + |д™|), (2)

где - абсолютная погрешность измерений разности температур комплектом термопреобразователей сопротивления, °C (паспортные данные комплекта термопреобразователя сопротивления);

- абсолютная погрешность измерений разности сопротивлений сигналов, соответствующих разности температур, вычислителем, °C (Д™ = ± (0,027+0,001 -ДО °C).

  • 7.4.3.2 Результат определения абсолютной погрешности измерений разности температур ДЛ теплоносителя (воды) в подающем и обратном трубопроводах теплосчетчиком не превышает:

  • - ± (0,057+0,0035At) °C - при использовании с составе теплосчетчика КТС-Б, КТСП-Н класса 1 с < 2 °C;

  • - ± (0,077+0,003 At) °C - при использовании с составе теплосчетчика КТПТР-01, КТПТР-06, КТСПТВХ-В класса 1 с Mmin < 2 °C;

  • - ± (0,087+0,006At) °C - при использовании с составе теплосчетчика КТС-Б, КТСП-Н, ТСП-К, КТСПТВХ-В класса 2 с Д^,„ = 2 °C;

  • - ± (0,127+0,003 At) °C - при использовании с составе теплосчетчика КТС-Б, КТСП-Н, КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС", ТСП-К, КТСПТВХ-В классов 1 И 2 С Atmin = 3 °C.

  • 7.4.3.3 Результат определения абсолютной погрешности измерений разности температур теплоносителя (воды) в подающем и обратном трубопроводах теплосчетчиком заносят в протокол поверки (Приложение А).

7.4.4 Определение приведенной погрешности измерений избыточного давления теплоносителя (воды) теплосчетчиком
  • 7.4.4.1 Приведенную погрешность измерений избыточного давления теплоносителя (воды) теплосчетчиком у в % вычисляют по формуле

/ = ±(|/вд| + |/га|),    (3)

где - приведенная погрешность преобразования значения давления в электрический сигнал преобразователем (датчиком) давления, % (паспортные данные преобразователя давления);

- приведенная погрешность преобразования давления вычислителем, %(/s = ±0,l %).

  • 7.4.4,2 Результат определения приведенной погрешности измерений давления теплоносителя (воды) теплосчетчиком считают положительным, если приведенная погрешность измерений избыточного давления теплосчетчиком не превышает ±1,6 %.

7.5 Результаты определения метрологических характеристик теплосчетчика считают положительными с относительной погрешностью измерений тепловой энергии (количества теплоты), %:

  • - для закрытой системы теплоснабжения:

±  (2+4Atmi//At+0,01-G^G)  —  для  класса  1  (по  ГОСТ  Р  51649,

ГОСТ РЕН 1434-1);

±  (3+4Atmif/At+0,02-Gj/G)  -  для  класса  2  (по  ГОСТ  Р  51649,

ГОСТ Р ЕН 1434-1);

  • - для открытой системы теплоснабжения:

± [3,5+10/A/+0,005-Gfi/G7]/[l-(G2-/2)/(C77-r7)],

где А/ - значение разности температур теплоносителя в подающем и обратном трубопроводах, °C;

Atmin = 2 или 3 °C - минимальное значение разности температур теплоносителя (воды) в подающем и обратном трубопроводах;

tl nt2 - значения температур в подающем и обратном трубопроводах,°C;

G1 и G2 - значения объемного расхода теплоносителя в подающем и обратном трубопроводах, м3/ч.

G и Gb - значение расхода теплоносителя и его наибольшее значение измерений объемного расхода, м3/ч.

При этом:

  • 1 В теплосчетчиках класса 1 с &tmin = 2 °C должны применяться комплекты термопреобразователей сопротивления КТС-Б, КТСП-И классов 1 и 2 с Atmin = 2 °C, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, КТСПТВХ-В класса 1 с Atmin = 2 °C в составе с ПР класса 1.

  • 2 В теплосчетчиках класса 1 с AfM/„ = 3 °C должны применяться комплекты термопреобразователей сопротивления КТСПТВХ-В, КТС-Б, КТСП-Н, ТСП-К классов 1 и 2 с Д/ж,-„ = 3 °C, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС" класса 1 с Агт/„ = 3 °C в составе с ПР класса 1.

  • 3 В теплосчетчиках класса 2 с \tmin = 2 °C должны применяться комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н, ТСП-К, КТСПТВХ-В классов 1 и 2 с A7min = 2 °C, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06 класса 1 с \tmin = 2 °C в составе с ПР класса 1 и 2.

  • 4 В теплосчетчиках класса 2 с А/т(Л = 3 °C должны применяться комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н, КТСПТВХ-В классов 1 и 2 с \tmin = 3 °C, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС" класса 1 с \tmin = 3 °C в составе с ПР классов 1 и 2, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС", ТСП-К класса 2 с \tmin = 3 °C в составе с ПР класса 1.

Где \tmin = 2 или 3 °C - минимальное значение разности температур теплоносителя (воды) в подающем и обратном трубопроводах.

8 Обработка результатов измерений
  • 8.1 Результаты измерений оформляют в соответствии с требованиями ГОСТ Р 8.736-2011 "ГСП. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения" с заполнением протокола поверки (Приложение А), в соответствии с требованиями ГОСТ ИСО/МЭК 17025-2009 "Общие требования к компетентности испытательных и калибровочных лабораторий".

9 Оформление результатов поверки
  • 9.1 При положительных результатах поверки теплосчетчика на основании протокола поверки (Приложение А) оформляется "Свидетельство о поверке" в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и программному обеспечению (ПО), составные части теплосчетчиков должны быть поверены в соответствии с их методикой поверки (Приложение Б) и опломбированы. Способы защиты и места пломбирования приведены в описаниях типа и (или) эксплуатационной документации составных частей теплосчетчика. Оттиск клейма поверителя в вычислителе должен быть нанесен на специальную мастику, расположенную в чашечке винта фальшпанели в соответствии с рисунком 5 описания типа.

  • 9.2 При отрицательных результатах поверки оформляется "Извещение о непригодности к применению" в соответствии с приказом Минпромторга России от 02 июля 2015 г. №.1815 "Об утверждении Порядка проведения.поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

ФБУ «Ульяновский ЦСМ», Инженер по метрологии 2 категории

Л.В. Никонова

М.Н. Куваев

АО «Промсервис», руководитель метрологической службы

Приложение А

(рекомендуемое)

Форма протокола поверки

Протокол поверки №__

теплосчетчика

ПРАМЕР-ТС-100-К, класса___,    ___°C зав. №__________

ТУ 4218-046-12560879-2018.

в составе:

вычислитель количества тепловой энергии ПРАМЕР-ТС-100 зав. № преобразователи расхода и(или) счетчик жидкости: _________________________________зав. № _________________________________зав. № _________________________________зав. № _________________________________зав. № _________________________________зав.№ термопреобразователи сопротивления (комп _________________________________зав. № __________________________________зав.№ __________________________________зав.№ _________________________________зав.№ преобразователи (датчики) давления: _________________________________зав. № _________________________________зав. № _________________________________зав. № зав. №

,3

Наименование и адрес заказчика:

Методика поверки (наименование, номер, кем утверждена) 4218-046-12560879/120-20-066-2017 МП ТСИ. Теплосчетчики ПРАМЕР-ТС-100-К, Методика поверки", утверждена ФБУ "Ульяновский ЦСМ" и ФБУ «Самарский ЦСМ» 24.10.2018 г.

Средства поверки: _____________________________________________________.

Условия поверки: t=____°C; Ратм =_____кПа; Отн. влажность (р =___%.

Операции поверки:

  • 1 Результаты внешнего осмотра:_______________________________________

  • 2 Результаты опробования:____________________________________________

  • 3 Определение идентификационных данных ПО:

Таблица А. 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Данные в соответствии с описанием типа

Данные, полученные при поверке

Заключение о соответствии

Идентификационное наименование ПО

PRAMERPR100

Номер версии (идентификационный номер) ПО

01

Цифровой идентификатор ПО

OxDDEC

Алгоритм расчета контрольной суммы

CRC16

4 Определение метрологических характеристик теплосчетчика:

4.1 Поверка составных частей (средств измерений) теплосчетчика Таблица А. 2

Тип составной части теплосчетчика, зав. номер

Заключение о пригодности (годен/не годен)

Номер свидетельства о поверке (дата поверки), срок действия поверки

1 Вычислитель количества тепловой энергии ПРАМЕР-ТС100

Пре

1

образователи расхода и

(или) счетчик(и) жидкости:

2

3

4

5

Тер

1

мопреобразователи сопр

ютивления (комплекты):

2

3

4

Пре

1

образователи (датчики)

давления:

2

3

4

  • 4.2 Определение абсолютной погрешности измерений температуры теплоносителя (воды) и окружающего воздуха теплосчетчиком

Таблица А.З

Номер канала измерения температуры теплосчетчиком

Результаты поверки

Предъявляемые требования

Заключение о соответствии (соответству-ет/не соответствует)

Абсолютная погрешность измерения температуры t, °C:

Пределы абсолютной погрешности измерений температуры теплосчетчиком At, °C

вычисли

т/? телем At

термопреобразователем сопротивления

теплосчетчиком At

ПК 1

±0,1

± (0,25+0,0024)

ИК2

j

икз

ИК4

  • 4.3 Определение абсолютной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах теплосчетчиком Таблица А.4

    Номер канала измерения разности температур теплосчетчиком

    Результаты поверки

    Предъявляемые требования

    Заключение о соответствии (соответству-ет/не соответствует)

    Абсолютная погрешность измерения разности температур At, °C:

    Пределы абсолютной погрешности измерений разности температур теплосчетчиком Ad°C

    вычислителем л ™

    Zi/it

    комплектом термопреобразователей сопротивления

    теплосчетчиком Длг

    ИК1,ИК2

    ±(0,027+0,001 At)

    ±(0,057+0,0035 At) 4 ±(0,077+0,003 At)2) ± (0,087+0,006At) 3) ± (0,127+0,ООЗ-At)4)

    ИКЗ, ИК4

    При использовании в составе теплосчетчика комплектов термопреобразователей сопротивления КТС-Б, КТСП-Н класса 1 с Atmin < 2 °C.

    31 При использовании в составе теплосчетчика комплектов термопреобразователей сопротивления КТПТР-01, КТПТР-06, КТСПТВХ-В класса 1 с Мтт < 2 °C.

    • 3) При использовании в составе теплосчетчика комплектов термопреобразователей сопротивления КТС-Б, КТСП-Н, ТСП-К, КТСПТВХ-В класса 2 с    < 2 °C.

    • 4) При использовании в составе теплосчетчика комплектов термопреобразователей сопротивления КТС-Б, К'ГСП-Н, КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС", ТСП-К, КТСПТВХ-В классов 1 и 2 с Д/ш» = з °C.

  • 4.4 Определение приведенной погрешности измерений избыточного давления теплоносителя (воды) теплосчетчиком (при наличии каналов измерения давления)

Таблица А. 5

Номер ка-нала измерения дав-ления теплосчетчиком

Результаты поверки

Предъявляемые требования

Заключение о соответствии (соответству-ет/не соответствует)

Приведенная погрешность измерений давления, %:

Пределы приве-денной погрешности измерений давления у, %

вычислителем

преобразователем (датчиком) давления

теплосчетчи

ком у

ИК1

±0,1

±1,6

ИК2

ИКЗ

ИК4

Заключение: _____________________ (годен/не годен) с относительной

погрешностью измерений тепловой энергии (количества теплоты):

  • - для закрытых систем теплоснабжения:

± (2 + 4А/ТО/А( + OjOTCyG) % - для класса 1 (по ГОСТ Р 51649-2014, ГОСТ РЕН 1434-1-2011);

± (3 + 4А^;>/А( + 0,02-бд/(7) % - для класса 2 (по ГОСТ Р 51649-2014, ГОСТ РЕН 1434-1-2011);

  • - для открытых систем теплоснабжения:

± [3,5+10/А1+0,005-СУС7]/[1-(С2т2)/(С/т/)] %.

где А/1 - значение разности температур теплоносителя в подающем и обратном трубопроводах, °C;

/\tmin = 2 или 3 °C - минимальное значение разности температур теплоносителя (воды) в подающем и обратном трубопроводах (паспортные данные теплосчетчика);

tl at2- значения температур в подающем и обратном трубопроводах,°C;

Gl, G2 - значения объемного расхода теплоносителя в подающем и обратном трубопроводах, м3/ч;

G и Gs- значения расхода теплоносителя и его наибольшее значение измерений объемного расхода, м3/ч.

При этом:

  • 1 В теплосчетчиках класса 1 с A/mj„ = 2 °C должны применяться комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н класса 1 и 2 с \tmin = 2 °C, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, КТСПТВХ-В класса 1 с Afmi„ = 2 °C в составе с ПР класса 1.

  • 2 В теплосчетчиках класса 1 с \tmin = 3 °C должны применяться комплекты термопреобразователей сопротивления КТСПТВХ-В, КТС-Б, КТСП-Н, ТСП-К классов 1 и 2 c Atmin = 3 °C, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС" класса 1 с А^,„ = 3 °C в составе с ПР класса 1.

  • 3 В теплосчетчиках класса 2 с ArWi„ = 2 °C должны применяться комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н, ТСП-К, КТСПТВХ-В классов 1 и 2 с Atmi = 2 °C, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06 класса 1 с Atmin = 2 °C в составе с ПР класса 1 и 2.

  • 4 В теплосчетчиках класса 2 с Atmin = 3 °C должны применяться комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н, КТСПТВХ-В классов 1 и 2 с Atmin = 3 °C, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС" класса 1 с Atmin = 3 °C в составе с ПР классов 1 и 2, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС", ТСП-К класса 2 с Atmin = 3 °C в составе с ПР класса 1.

Где Atmin = 2 или 3 °C - минимальное значение разности температур теплоносителя (воды) в подающем и обратном трубопроводах.

Заключение:_________________________________________________________

номер выданного свидетельства о поверке

Поверитель______________________фамилия, инициалы, должность

и подпись лица, выполнившего поверку

Дата поверки "__"__________20___г.

*на каждой странице протокола поверки указывается номер протокола, текущая страница и общее количество страниц в протоколе поверки.

Приложение Б

(обязательное)

Перечень методик поверки составных частей теплосчетчика

Таблица Б. 1 - перечень методик поверки составных частей теплосчетчика

Тип составной части (средства измерений) теплосчетчика (регистрационный номер)

Наименование документа на методику поверки

ПРАМЕР-ТС-100

(72072-18)

4217-043-12560879/120-20-061-2018 МП "ГСП. Вычислители количества тепловой энергии ПРАМЕР-ТС-100. Методика поверки"

вэпс

(14646-05)

4213-017-12560879 МП "Инструкция. ГСИ. Преобразователи расхода вихревые электромагнитные     ВЭПС. Методика по

верки" с изм. № 1

ПРЭМ (17858-11)

РБЯК.407111.039 МП "Преобразователи расхода электромагнитные ПРЭМ. Методика поверки"

"ВЗЛЕТ ЭР"

(20293-10)

В41.00-00.00 И1 "Инструкция. ГСИ. Расходомеры-счетчики электромагнитные "ВЗЛЕТ ЭР". Методика поверки"

РМ-5

(20699-11)

МП 4213-009-42968951-2011 "Счетчики-расходомеры электромагнитные РМ-5. Методика поверки"

US800

(21142-11)

Раздел 4 "Поверка US800" документа "Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.421364.001P3. Часть 1"

СВМ (СВМ-25Д, СВМ-32Д, СВМ-40Д, СВМ-40СД (22484-13)

МИ 1592-2015 "Рекомендация. Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки.

ПРАМЕР-510

(24870-09)

407251.002 МП1 "ГСИ. Счетчики жидкости ультразвуковые ПРАМЕР-510. Методика поверки. Часть 1".

407251.002 МП2 "ГСИ. Счетчики жидкости ультразвуковые ПРАМЕР-510. Методика поверки. Часть 2".

ЭМИР-ПРАМЕР-550

(27104-08)

4213-022-12560879 МП "Инструкция. ГСИ. Преобразователи расхода электромагнитные     ЭМИР-ПРАМЕР-550. Методика

поверки"

"ВЗЛЕТ МР"

(28363-14)

В 12.00-00.00 РЭ "Расходомеры-счетчики ультразвуковые "ВЗЛЕТ МР". Руководство по эксплуатации", раздел 5 "Методика поверки"

СВМТ (СВМТ-50Д) (28747-05)

МИ 1592-2015 "Рекомендация. Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки.

МастерФлоу (31001-12)

ППБ.407112.001 МП "ГСИ. Преобразователи расхода электромагнитные МастерФлоу. Методика поверки"

SONO 1500 СТ

(35209-09)

МП 35209-09 "ГСИ. Расходомеры SONO 1500 СТ. Методика поверки"

ВСХНд, ВСТН

(40606-09)

МП 40606-09 "Счетчики холодной и горячей воды ВСХН, ВСХНд, ВСГН, ВСТН. Методика поверки"

Продолжение таблицы Б.1

Тип составной части (средства измерений) теплосчетчика (регистрационный номер)

Наименование документа на методику поверки

ПитерФлоу PC

(46814-11)

МП 2550-0160-2011 "Расходомеры электромагнитные "ПитерФлоу PC". Методика поверки

ВСХд, ВСГд, ВСТ (51794-12)

МП 4213-200-18151455-2001 "Счетчики холодной и горячей воды ВСХ, ВСХд, ВСТ, ВСГд, ВСТ. Методика поверки"

"ВЗЛЕТ ЭР" мод. "Лайт М" (52856-13)

ШКСД.407212.006 РЭ "Расходомеры-счетчики электромагнитные "ВЗЛЕТ ЭР" модификации "Лайт М". Руководство по эксплуатации", раздел "Методика поверки"

КАРАТ-551

(54265-13"

МП 38-221-2013 "ГСП. Расходомеры-счетчики электромагнитные КАРАТ-55 ЕМетодка повекри"

ВСХНКд

(61400-15)

МП РТ 2273-2015 "Счетчики холодной воды комбинированные ВСХНК, ВСХНКд. Методика поверки"

ВСХНд, ВСГНд, встн (61402-15)

МП РТ 2271-2015 "Счетчики воды крыльчатые ВСХН, ВСХНд,

ВСТН, ВСГНд, ВСТН. Методика поверки" с изменением 1

ВЭПС-Р

(61872-15)

4213-037-12560879 МП "ГСП. Преобразователи расхода вихревые электромагнитные ВЭПС-Р. Методика поверки"

ПИТЕРФЛОУ

(66324-16)

МП 0470-1-2016 "Инструкция ГСИ. Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ. Методика поверки"

"ВЗЛЕТ ТПС"

(21278-11)

Раздел 3.2 "Методика поверки" документа В65.00-00.ООРЭ "Термопреобразователи сопротивления "ВЗЛЕТ ТПС". Руководство по эксплуатации"

ктсптвх-в

(24204-03)

раздел 4 Руководства по эксплуатации ЮТЛИ 405.111.000.РЭ

ТСПТВХ

(33995-07)

ГОСТ 8.641-2009 "ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки"

КТСП-Н

(38878-17)

МП ВТ 047-2002 "Комплекты термопреобразователей сопротивления КТСП-Н. Методика поверки"

тсп-н

(38959-17)

ГОСТ 8.461-2009 "ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки"

КТС-Б

(43096-15)

Раздел 4 "Методика поверки" Руководства по эксплуатации

СДФИ.405210.005 РЭ"

ТПТ-1, ТПТ-17, ТПТ-

19, ТПТ-21, ТПТ-25Р (46155-10)

ГОСТ 8.461-2009 "ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки"

КТПТР-01, КТПТР-06

(46156-10)

Раздел 3 "Методика поверки" руководства по эксплуатации

ЕМТК.07.0000.00 РЭ

ТС-Б (61801-15)

МП.ВТ 190-2008 "Термопреобразователи сопротивления ТС-Б. Методика поверки"

ТСП, ТСП-К

(65539-16)

В407.240.000.000МП "ГСИ. Термопреобразователи сопротивления платиновые ТСП и ТСП-К. Методика поверки"

МИДА-13П

(17636-17)

МДВГ.406233.033 РЭ "Датчики давления МИДА-13П. Руководство по эксплуатации", раздел 3.2 "Методика поверки"

Метран-55 (18375-08)

МИ 4212-012-2001 "Датчики (измерительные преобразователи) давления типа "Метран". Методика поверки"

Продолжение таблицы Б. 1

Тип составной части (средства измерений) теплосчетчика (регистрационный номер)

Наименование документа на методику поверки

сдв (28313-11)

МП 16-221-2009 "ГСИ. Преобразователи давления измерительные СДВ. Методика поверки"

ПД-Р

(40260-11)

ЦТКА.406222.078 МП "Преобразователи избыточного давления ПД-Р. Методика поверки"

ПДТВХ-1 (43646-10)

МИ 1997-89 "Преобразователи давления измерительные. Методика поверки"

КОРУНД (47336-16)

КТЖЛ.406234.003 МП "Датчики давления малогабаритные КОРУНД. Методика поверки"

ДДМ-03Т-ДИ

(55928-13)

МИ 1997-89 "ГСИ. Преобразователи давления измерительные. Методика поверки"

APZ (62292-15)

МП 62292-15 "Датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ. Методика поверки"

Приложение В

(справочное)

Схема подключения поверочного и вспомогательного оборудования

V

V1

2

ХР8

'5

Калибратор

Т

<01171

Коня

*

1

2

(окт

1|егь

• 1

Ро

2

р-

» 3

ft.

р-

(онт

Зегъ

• 1

ft

2

Р-

’ 3

Р*

- L

р-

<Г|Л

Эегь

- 1

А

- 2

V-

- 3

V*

- 4

V-

(сит

Цель

- 1

V.

■ 2

V-

■ 3

V*

V-

>

<(НП

Цель

- 1

75»

. 3

V5-

. 7

Do-

. 1

Do»

ХР7

ХР6

k

1

It

2

U-

3

1-

Цег.ь

Korn

I-

1

Ut

2

U-

3

l-

It

Цель

Кит

k

1

2

U-

3

t-

Цель

Korn

k

1

V*

2

Ik

3

k

J,

■tin.

Магазин

-

сопротивлений

(cun

4-

j

■Conn

n

2

J

I

I

I г

L

Г енеротор

в

^LLl

1 ILD213

8

(Ml

Jlft

1

Cleh

2

M

К частотомеру

Источник

питания

Цепь

Kwm

♦12В

1

№1

2

Источник питания

Цель

К mi

ИЮ

1

♦126

2

P2)

Я

t2

(Ml.

Кегь

1

Ck

2

а-

3

-

t

+

Uffb

<M1

A

1

в

2

Цель

Kam.

VBUS

1

D-

2

GND

u

№0

5

Uen

<am

♦U

“I

№10

2

-T

(OHB

5

1

■_T

2

—1

(cun

1

2

Цепь

A В

Преобразователь

USB/RS485

Кабель

USB2.0 АМ-ВМ

(Ml

jET:

1

2

-

Элемент

TER18505

Рисунок В. 1 — Подключение оборудования при проведении поверки

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
