Руководство по эксплуатации «ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ТХА 001, ТХА 002, ТХК 002» (РГАЖ 0.282.002.01 РЭ)

Руководство по эксплуатации

Тип документа

ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ТХА 001, ТХА 002, ТХК 002

Наименование

РГАЖ 0.282.002.01 РЭ

Обозначение документа

ООО "ПРОММАШ ТЕСТ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

(в части методики поверки)

©ЕМ

УТВЕРЖДАЮ

Руководитель ЛОЕИ

ТЕСТ»

Генеральный директор ЗАО СКВ «Термоприбор»

Г.А. Васильев

2018 г.

ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ

ТХА 001, ТХА 002, ТХК 002

Руководство по эксплуатации РГАЖ 0.282.002.01 РЭ

Лист утверждения РГАЖ 0.282.002.01 РЭ-ЛУ

Hhi>.№ подл, I Поди..и дата I Вчам. Пни. № I Иип № I Поли, и лата

2018 г.

СОДЕРЖАНИЕ

Стр.

Введение

1. 2 Технеческее характерестеке (свойства)

1. 3 Состав

1. 4 Устройство е работа

1. 5 Обеспеченее взрывозащищённосси

1. 9 Упаковка

пре эксплуатации

2.2.1.11 Перечень возможных неесправностей е рекомендацее по ех устранению

  • 2.2.2 Внешней осмотр е проверка готовности к еспользованею (входной

контроль)

2.3 Использование

4.2 Меры безопасное™

Приложение А (справочное) Перечень ссылочных документов

Приложение Б (обязательное) Примеры записи пре заказе

Приложение В (обязательное) Методика отбора термопар для проверке

нестабельносте е определения термоэлектродвежущей силы

9

2

РГАЖ 2 1/2-2018

30.01.18

Изм.

Лист

№ докум

Поди.

Дата

Разраб.

Митрофанова

Пров.

Ерохин

Н.конгр.

Сосновиков

Утв.

Ерохин

РГАЖ 0.282.002.01 РЭ

ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ТХА 001, ТХА 002, ТХК 002

Руководство по эксплуатации

. I I

О Щ|А

Лист | Листов

2    I 176

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации РГАЖ 0.282.002.01 РЭ (далее по тексту - РЭ) предназначено для изучения и правильной эксплуатации преобразователей термоэлектрических ТХА 001, ТХА 002, ТХК 002 (далее по тексту - ПТ).

Настоящее РЭ состоит из шести частей:

  • - часть 1 «Описание и работа» содержит сведения о назначении, устройстве и принципе действия ПТ;

  • - часть 2 «Использование по назначению» содержит сведения, необходимые для правильной эксплуатации ПТ;

  • - часть 3 «Техническое обслуживание» содержит сведения, необходимые для поддержания ПТ в постоянной готовности к действию, а также устанавливает методы и средства поверки и калибровки ПТ;

  • - часть 4 «Текущий ремонт» содержит сведения, необходимые для организации и проведения текущего ремонта ПТ в условиях эксплуатации;

  • - часть 5 «Хранение» устанавливает требования к срокам и условиям хранения ПТ;

  • - часть 6 «Транспортирование» устанавливает требования к условиям транспортирования ПТ до мест использования.

Перечень ссылочных документов приведен в приложении А настоящего РЭ.

ПРИНЯТЫЕ СОКРАЩЕНИЯ

Таблица - Принятые сокращения

Принятые сокращения

Содержание сокращений

пт            -

все ТХА 001, ТХА 002, ТХК 002 и их исполнения

ПТ-Оп

общепромышленные ПТ

ПТ-Exd

ТХА 001, ТХА 002, ТХК 002, имеющие в соответствии с ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ IEC 60079-1-2011) взрывобезопасный уровень взрывозащиты, вид взрывозащиты «взрывонепроницаемая оболочка «d», маркировку взрывозащиты 1Ех d ИС Т6...Т4 GbX

ПТ-Exi

ПТ, относящиеся к простому электрооборудованию в соответствии с ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.11-2014 (IEC 60079-11:2011)) и работающие с электрооборудованием, имеющим искробезопасные электрические цепи для подключения ПТ-Exi

ПТ-Ехп

ПТ, имеющие в соответствии с ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.15-2012) уровень взрывозащиты «повышенная надежность против взрыва», вид взрывозащиты «защита вида п», маркировку взрывозащиты 2Ех пА ИС Т6/Т5/Т4 Ос X

ПТ-Ех

все ПТ-Exd, ПТ-Exi, ПТ-Ехп

ПТ.П          -

ТХА 002, ТХК 002, предназначенные для измерения температуры поверхности твердых тел

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

3

Изм.

Лист

№ докум

Поди.

Лата

Окончание таблицы

Принятые сокращения

Содержание сокращений

пт.к

ПТ с соединительным кабелем

ПТ.Сп

ПТ с нестандартной технической характеристикой (у которых какая-либо техническая характеристика, например, длина монтажной части, длина соединительного кабеля и т.п.) не соответствует данной стандартной технической характеристике, но которые могут быть изготовлены в соответствии с РГАЖ 0.282.002.01 ТУ

нсх

номинальная статическая характеристика

Таблица - Принятые определения

Принятые определения

Содержание определений

Нагревательное оборудование

термостат, калибратор температуры или печь

Корпус типа

«К7»

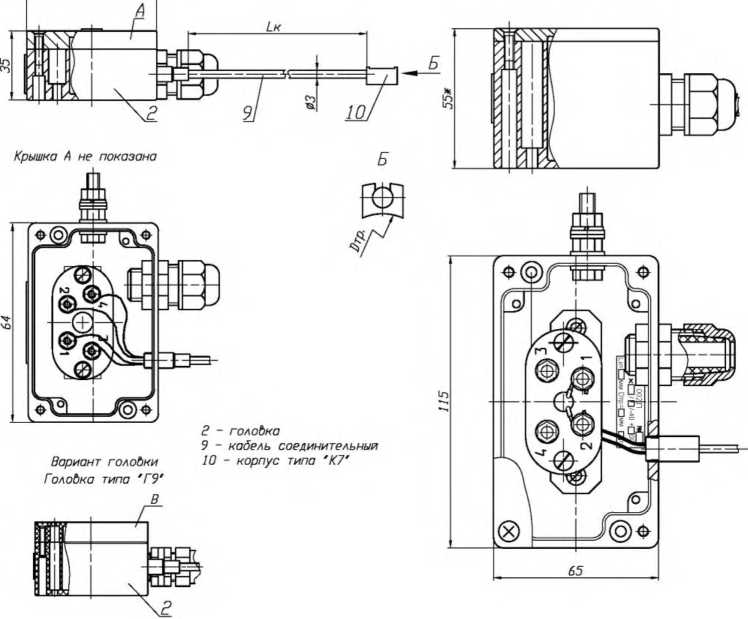

цельнометаллический корпус измерительной части ПТ.П из нержавеющей стали или алюминиевого сплава, основание которого выполнено плоским или с радиусом кривизны, соответствующим диаметру поверхности, на которую корпус ПТ.П устанавливается. Применяется в ПТ.П.

Может использоваться для установки на трубах малого диаметра (от 20 мм и выше)

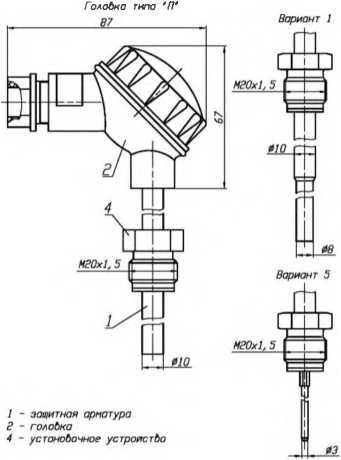

Головка типа «П»

головка из стеклонаполненного полиамида, со степенью защиты IP54.

Применяется в погружаемых ПТ-Оп, ПТ-Exi

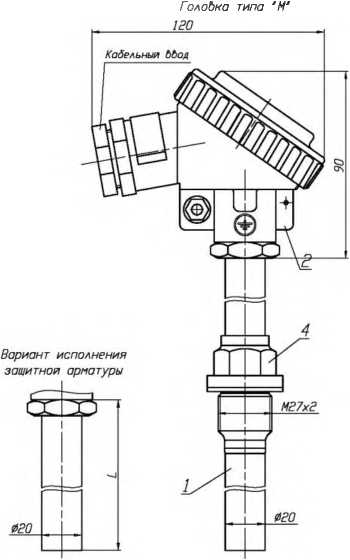

Головка типа «М»

головка из алюминиевого сплава АК-12 или аналогичного ему, со степенью защиты IP67, с резьбовым соединением крышки и корпуса головки.

Применяется в погружаемых ПТ-Оп, ПТ-Exi

Головка типа «DANA»

головка из алюминиевого сплава, со степенью защиты IP67, с откидывающейся крышкой.

Применяется в погружаемых ПТ-Оп, ПТ-Exi

Головка типа «П»

головка из алюминиевого сплава АК-12 или аналогичного ему, со степенью защиты IP67.

Применяется в погружаемых ПТ-Exd

Головка типа «Г6/1»

головка из алюминиевого сплава АК-11 со степенью защиты IP68. Применяется в ПТ.П-Exd

Головка типа «Г8/2»

головка из алюминиевого сплава, со степенью защиты IP65. Применяется в ПТ.П-Оп, ПТ.П-Exi

Головка типа «Г9/1»

головка из поликарбоната, со степенью защиты IP65. Применяется в ПТ.П-Оп, ПТ.П-Exi

Кабельный ввод типа «К»

кабельный ввод под ввод кабеля или кабеля в броне с устройством предотвращения от проворачивания и выдергивания кабеля. Применяется в головке типа «Г1»

Кабельный ввод типа «Т»

кабельный ввод для подвода кабеля в трубе. Применяется в головке типа «П»

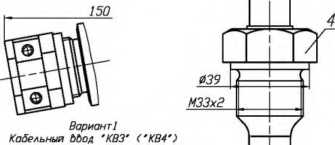

Кабельный ввод типа «КВЗ»

кабельный ввод с поддержанием непрерывности цепи заземления (с зажимом брони кабеля в кабельном вводе) для наружного диаметра кабеля или кабеля в броне от 8 до 17 мм. Применяется в головках типов «М», «Г1»

1   III

Лист

9

| РГАЖ 2 1/2-2018 |

| з          РГАЖ 0.282.02.01 РЭ

Изм.

[ист|    докум    | Подп. | Дата |

Окончание таблицы

Принятые определения

Содержание определений

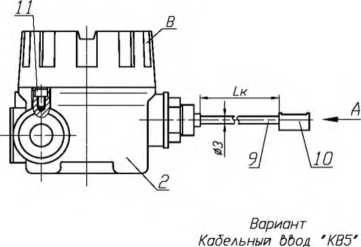

Кабельный ввод типа «КВ4»

то же, что и кабельный ввод типа «КВЗ», но для наружного диаметра кабеля или кабеля в броне от 17 до 19 мм. Применяется в головках типа «П1»

Кабельный ввод типа «КВ5»

кабельный ввод с поддержанием непрерывности цепи заземления (с зажимом брони кабеля в кабельном вводе) для наружных диаметров кабеля или кабеля в броне от 9 до 25 мм. Применяется в головке типа «Г6/1»

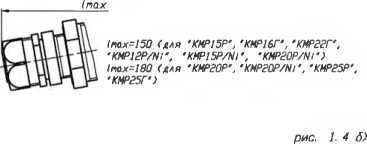

Кабельные вводы типов «КМР16Г», «КМР22Г», «КМР25Г»

кабельные вводы для подвода кабеля потребителя в металло-рукаве типа «Герда-МГ» с заземлением металлорукава в кабельном вводе, с уплотнительными резиновыми кольцами с маркировкой внутреннего диаметра «5-7», «7-9», «9-11», «Ills», «13-14,5», «13-16», «16-19» (размеры внутреннего диаметра колец указаны в мм).

Применяются в головках типов «М», «П», «Г6/1»

Кабельные вводы типов «KMP12P/Ni», «КМР15Р», «KMP15P/Ni», «КМР20Р», «KMP20P/Ni», «КМР25Р»

кабельные вводы для подвода кабеля потребителя в металло-рукаве типа «РЗ-ЦХ» с заземлением металлорукава в кабельном вводе, с уплотнительными резиновыми кольцами с маркировкой внутреннего диаметра «5-7», «7-9», «9-11», «11-13», «13-14,5», «13-16», «16-19» (размеры внутреннего диаметра колец указаны в мм).

Применяются в головках типов «М», «П», «Г6/1»

-■.1x1

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

5

Изм.

Лист

№ докум

Поди.

Лата

1 ОПИСАНИЕ И РАБОТА

  • 1.1 Назначение

  • 1.1.1 ПТ предназначены для измерений температуры газообразных и жидких неагрессивных сред, агрессивных сред, не разрушающих защитную арматуру ПТ, а также для измерений температуры подшипников и поверхностей твердых тел, в том числе во взрывоопасных зонах.

ПТ применяют в технологических процессах различных отраслей промышленности.

  • 1.1.2 Модели ТХА 002.80, ..., ТХА 002.99, ТХК 002.80, ..., ТХК 002.99 и их исполнения, ТХА 002, ТХК 002, предназначенные для измерения температуры поверхности твердых тел (далее по тексту - ПТ.П) с головкой типа «Г6/1» и их исполнения, исполнения моделей ТХА 001.01, ТХА 001.02, ТХА 001.03 (см. таблицу 1.1 настоящего РЭ) с головкой типа «Г1» (далее по тексту - ПТ-Exd) выполнены во взрывозащищённом исполнении и в соответствии с ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.0-2014 (IEC 60079-0:2011)) имеют:

  • - взрывобезопасный уровень взрывозащиты;

  • - вид взрывозащиты «взрывонепроницаемая оболочка «d»;

  • - маркировку взрывозащиты 1 Ех d IIC Т6...Т4 Gb X.

ПТ-Exd предназначены для применения во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категорий ИА. 11В. IIC температурных классов Т4, Т5, Тб согласно ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - согласнопо ГОСТ 31610.0-2014 (IEC 600790:20111) в соответствии с главой 7.3 «Правил устройства электроустановок» (далее по тексту - ПУЭ). главой 3.4 «Правил технической эксплуатации электроустановок потребителей» (далее по тексту - ПТЭЭП). а также другими нормативными документами, определяющими применяемость электрооборудования во взрывоопасных зонах.

  • 1.1.3 Общепромышленные ПТ (далее по тексту - ПТ-Оп) предназначены для применения в невзрывоопасных зонах.

  • 1.1.4 Модели ПТ-Exi и их исполнения относятся к простому электрооборудованию в соответствии с ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.11-2014 (IEC 60079-11:2011)).

ПТ-Exi предназначены для применения во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категорий НА, МВ, IIC температурных классов Т4, Т5, Тб согласно ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - согласнопо ГОСТ 31610.0-2014 (IEC 60079-0:2011)], при их работе в комплекте с электрооборудованием, имеющим искробезопасные электрические цепи для подключения ПТ-Exi, в соответствии с требованиями нормативных документов, регламентирующих применение простого электрооборудования во взрывоопасных зонах.

  • 1.1.5 Модели ПТ-Ехп имеют в соответствии с ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.15-2012) уровень взрывозащиты «повышенная надежность против взрыва», вид взрывозащиты «защита вида п» (относятся к неискрящему электрооборудованию «пА»), маркировку взрывозащиты 2ех пА IIC Т6/Т5/Т4 Gc X.

ПТ-Ехп могут применяться во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категорий НА, IIB, НС температурных классов Т4, Т5, Тб согласно ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ Р МЭК 60079-0), а также другими нормативными документами, определяющими применяемость электрооборудования во взрывоопасных зонах.

-1.-1

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

6

Изм.

Лист

№ докум

Поди.

Лата

  • 1.1.6 ПТ.К и ПТ.П могут иметь разборное соединение головки и соединительного кабеля.

  • 1.1.7 Полный перечень моделей ПТ с указанием их основных параметров и размеров приведен в таблице 1.1 настоящего РЭ.

    Лист

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    7

    Изм.

    Лист

    № докум

    Поди.

    Лата

Инв.№ подл.

Подл, и дата | Вчам. Инв. К° 1

1 1

Продолжение таблицы 1.1

Модель (исполнение) ПТ

Диапазон измерении температуры, °С(1>

Класс допуска по ГОСТ 6616

Тип термопары по ГОСТ Р 8.585

Тип рабочего спая

Количество термопар, шт.

Длина погружаемой части L, мм(2)

Диаметр погружаемой части d, мм

Материал защитной арматуры

Тип установочного штуцера

Тип головки

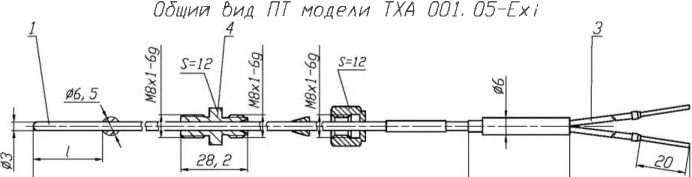

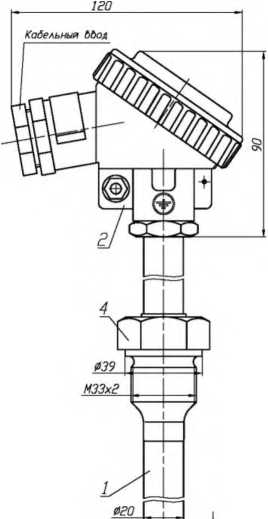

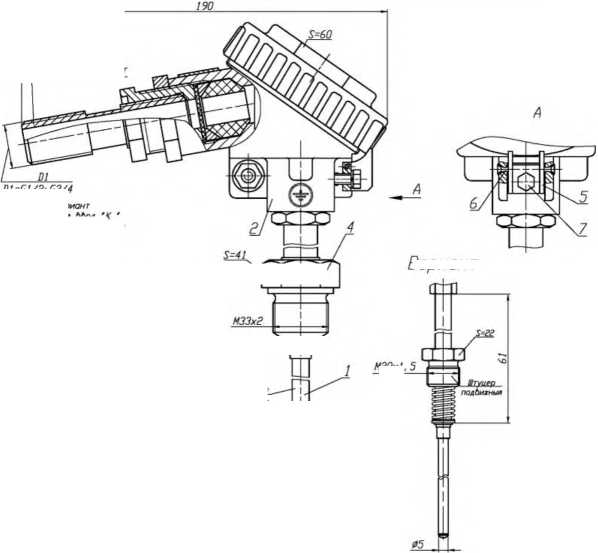

Рисунок общего вида

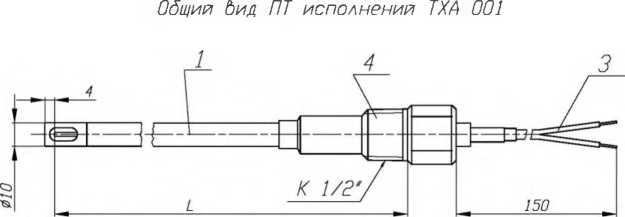

Модели ПТ типа ТХА 001

предназначенные для измерений температуры выхлопа на импортных ГПА

ТХА 001.01

от минус

40 до плюс 600;

от минус

40 до плюс

900

гаолнро-ванный, не изолированны!I

10

нержавеющая сталь 12Х18Н10Т, жаропрочная сталь 10Х23Н18 (или 15Х25Т)

неподвижный штуцер с резьбой М33х2

рисунок

1.2

TXAOOl.Ol-Exi

изолированный

рисунок

1.2а)

TXAOOl.Ol-Exd

изолированный

рисунок

1.26)

ТХА 001.02

1;2

к

изолированный, неизолированный

1

255. 260, 275. 280.

320, 420,

430,440,

500, 520

10

неподвижный штуцер с конической резьбой К1/2"

головка типов «М». «Г1»

рисунок

1.3'

TXA001.02-Exi

изолированный

рисунок

1.3а)

TXA001.02-Exd

изолированный

рисунок

1.36)

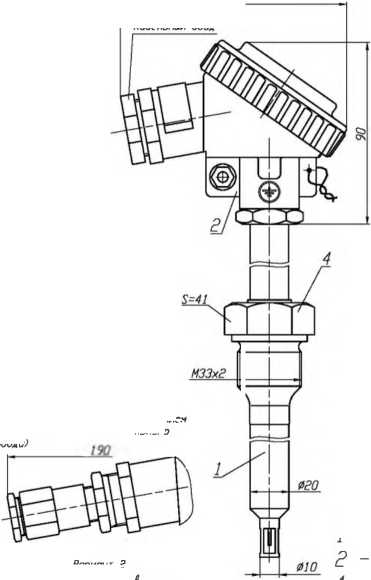

ТХА 001.03

изолированный, неизолированный

20

неподвижный штуцер с резьбой М3 3x2

рисунок

1.4’

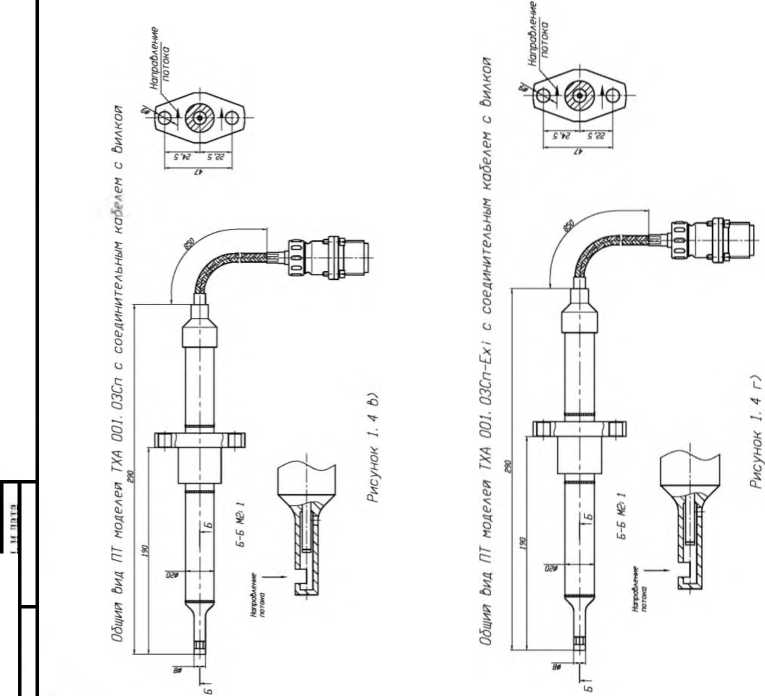

TX.A001.03Cn

изолированный, неизолированный

190

неподвижный фланец

без головки, с разъемом

РРН

рисунок

1.4в)

TXA001.03-Exi

изолированный

255, 260,

275. 280,

неподвижный штуцер

головка типов

рисунок

1.4а)

TXA001.03-Exd

изолированный

320, 420,

430, 440.

500. 520

с резьбой

М33х2

«М». «Г1»

рисунок

1.46)

ТХА 001.03Cn-Exi

изолированный

190

неподвижный фланец

без головки, с разъемом РРН

рисунок

1.4г)

■и S

j ± 0

0

a

С

III

Hl

4<

У!

3

1

g.

5

X

R Z a

и

1

У

1

2 g у

2 a

1

2

3

Ki ct

1

z

X

u s* 2 £ ж § у

2

u

2

2

=

  • 1

3

X

  • 2 X

£

z s

0

о

о. —

0 a x a x

0

a— a —

х О

Q—

Q —

X о

X _

X— а —

X о

X м у'£ о —

D

z

g

X H

x 1-1-о e z * x £ ® 2 £ ST EH Ml .§ g e g s

Sigi 1 S 1 g R 1 ° О S § 0 2Ц 2.S

2 JT© 2 ® J 0 Ш

■ is 5 a g Н 1

5 1 g Н 2

X 2 i 5 x

Z 1 § 1 *

i5 у & •©• 8

5 П § § X g s z 2 z 11 az У g 24 s

it

1 F

? 3

e £ £ £

у

8S

i x

У у c cu

U ,•"

p

у S о«.> 2 о» wg x м id x — & a a « § 1 о

5 1 s "X s x0 Я О. X x 8 X r

8 У ОУ У ОУ r с я о. x я а

У

? 1

X ’8 г

18 a s £.2 у С У

усу

X X о

о     . “

P ’Ь Ь1о«

5 S о Sо « с- в « ’о я У 'о э у £ *8 у е м я & X г X X П

0Q у о у у О у rt х х & х х а

ш

S 3 I 7. s «

■    H

6 д © C 2 C 2 У 2 a * у ЗЙ s = x

& й2 а | s s 52

, н i ^“2 а 1 л S ь М 3 5 2 S •

8 зН X Хм

  • 1 jj2

  • 2 а =

± t- ОС

S 5 2

8. *x у 3 rS

X я м

Диаметр погружаемой части d. мм

ГО

Г)

го*

го

• H

_ М 8

= &)= 2

5 = i i

_r r-T    г о

■эа Г* » r* О

X о rs <n£

Ч§ 8Э

23" Э

s § S •л «л о ш \о г'

00 O

4 8 — 1

4 гг — 2

М (N ГО

Количество термопар.

шт

-

-

-

-

Тип рабочего сидя

•   »        .       *

ях .0 a a

§ a « z B. =

я с 3 у z я

z a i = i a

S 1 3 s al

X X

г С 3 г & а

X X

с 2 д z а =

X X i г = z а 1

Тип термопары по ГОСТ Р8 8'

M

и

X

К часе допуска по ГОСТ 6616

<

(N

(N

(N

х i ь о и Sc

2 U IP

2 2 s a

4 2 8 a

у 7. X ?

Z 8

2 о

о R

5 м у x X @

X @ Z =

(- О о е?

у у

В

X ? Z 2

и о о R

’ М у У S' У г 1

У с о R

5

X

V d

2 5 E

•Г1 p

ж

<

X H

’Я Ш •Л p § < ■y.

С

Й

р

р

8

< X н

,5

X и 8Г р 8

< X

3

о

р

8

X

X

н

й о <г» р

8

Е

Е-

Лист

9

РГАЖ 2 Ь^^-^018

30.01.18

РГАЖ 0.282.02.01 РЭ

9

Изм.

Лист

№ докум

Поди.

Лата

Рисунок общего вида

в и 2 X 1 -

X

  • 4

X g

Б

X

£г у

1 о g

С

  • 3 ес-t

и

X

  • 5 г

1 В вс й у

2 X X в г

  • 4

ч X —

1

8

< X н

1

и

Ё

X

-1 л

£ о

I'i?

ан

•u

о

с

S *9 О н

0

3"

a. —

О h Q.H

ж о

С —

'.л

О

Я L.

б ~

х *5

С —

м

О

S

II

§

2.—

В

со

в

е

1 н

11 s УI

1 13 У § £ 1 § 1 * Л 0 X-4X 2

•     0 5

S 1 S й 1 § 0 “ 5 ”

2 ИН 5 u &-ё- S

5 N 1 1

2 S s 5 S $ 8 х-JX s

S й 1

S й „ 1

§ 2 S Й §

о S « я S

£ н ° 3 1

1 8 11 1

И

гз с

н

1 х H х

а И ’S . -8- 1 х 5 1 _ 12 Г | (3 г ЕОз с с

О _ « 00

X = —

1 S W

X 0 )X Ill

s © а

z i °° Го X c >x 5

1 S 0 g Э ч бь

i- о is = >s £ н 1 * 3 s SH2!

3 — 1*

о

11

з

11

Материал защитной арматуры

. н .

2 j 2 Т л

а Нх2 5 3

1 52 Г!! Hn Isн х 3 ~ 3 s н

2 p 2 у и _

2 Sis s3

2 52 S g3

s. 5 x fra2

F 1 — ? 2~

. H ips?

1 5 x t г 5 X о Ь * X н

ь|3

|2 г*»

U в,

- к и

3 3

S 5 2

S 5 2

S’ 1 й

Диаметр погружаемой части d. мм

ГЛ

гл

<*.

fS

JI si

iu$ * 1 i j I >

оо fS

8

§

00 to

8

л 00 ,z> гг 04 ' оон 00 х

1>Г «г»

2f 22

?Г»

у i*

1 h

I О * s

-

-

= г i

■4 a

§ 111

h

i s

X s

: .. - -

3 I S|

3 1 S 1

й

§ a

X S5

£.’= § I

X ~ g X

3 s 1 I

11

о х

2 S

; j = =

i 11 !

h’i

§ 1

X ffi

Тип термопары гю ГОСТ

Р8 585

и

1

14

и 6 _ н

? о«р 2 •5 § S £ V

(N

C

Г4

X Ь

О * Й*

1 &ЙР я ч X . 2**3 Ы S H Q.

u « 9 *, Us*

7 ci 5 -0 S S 4

*S’S Ш

T d 7 e

5 ? 0 '

И

х 5 я

и о о ч

Модель

(исполнение)

ПТ

3

0

g

X

-

2

5

t

Э

к

<•

5

•7 q

8

В

f-

*s m i 0

8

< s p

с

.7.

О

8

X н

2

.7 q

8

В р

8

8 й

н

5 ш

X £

<*

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

10

Изм.

Лист

№ докум

Поди.

Лата

Инв.№ подл.

Подл, и дата | Вчам. Инв. К° 1

1 1

и о Й Д

TI

О

К) оо го о го о

TI

G)

Продолжение таблицы 1.1

Модель (исполнение)

ПТ

Диапазон измерений температуры, °C

Класс допуска по ГОСТ 6616

Тип термопары по ГОСТ

Р 8.585

Тип рабочего спая

Количество термопар, шт.

Длина погружаемой части L, мм

Диаметр погружаемой части d, мм

Материал защитной арматуры

Тип установочного штуцера

Тип головки

Рисунок общею вида

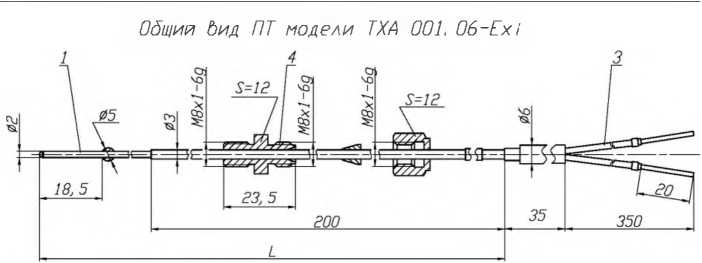

Модели ПТ типа ТХА 001. предназначенные для измерений температуры межколесного пространства на импортных ГПА

ТХА 001.06Сп-Ехп

от минус 40 до плюс 600

1;2

к

изолированный

2

3000,

3500,

4000, 4500.

4500.

5300.

6000.

6500

2

нержавеющая сталь 12Х18Н10Т

два передвижных штуцера с конической резьбой К1/8”

без головки с термоэлектродами во фторопла-стовой изоляции

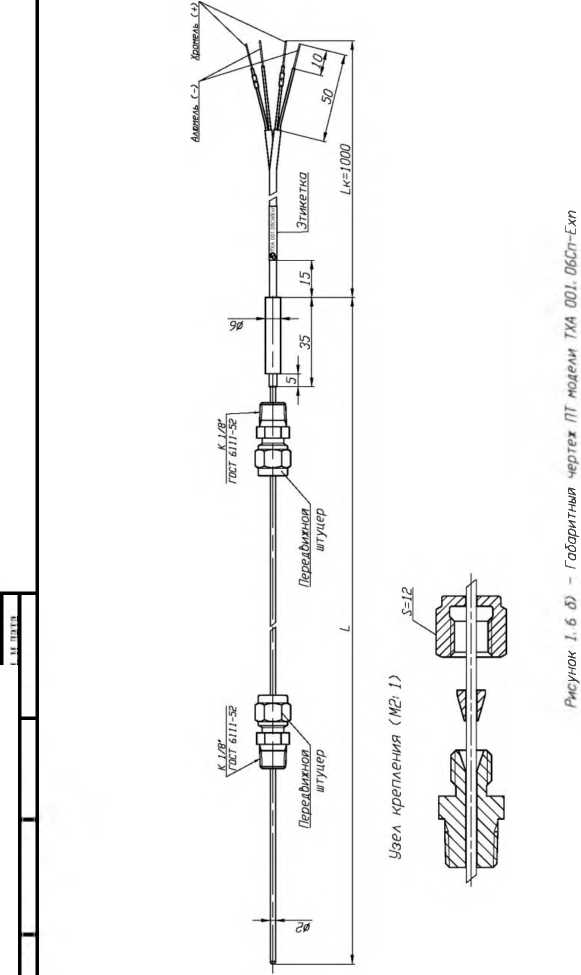

рисунок

1.66)

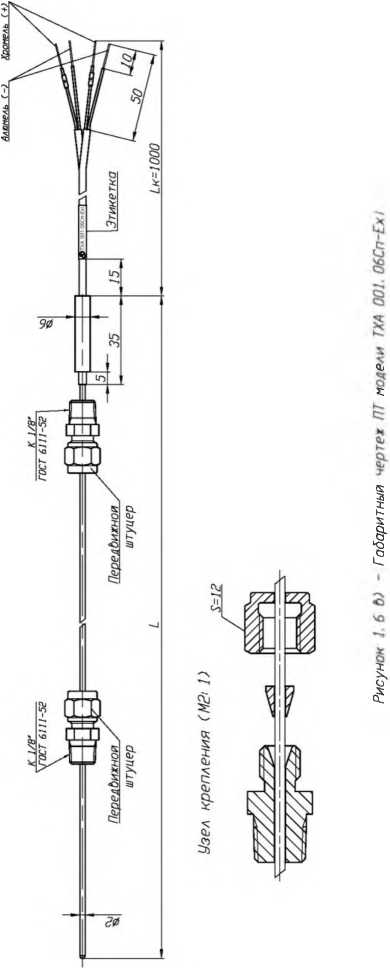

ТХА 001.06Cn-Exi

рисунок

1.6в)

ТХА001.06Сп

от минус 40 до плюс 600

1; 2

к

изолированный, неизолированный

1

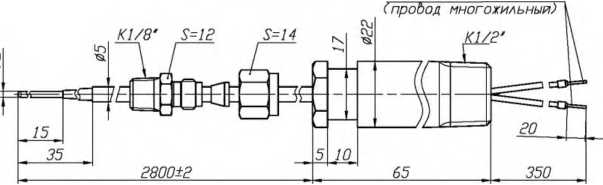

2800

2/5

нержавеющая сталь 12Х18Н10Т

два штуцера: передвижной с конической резьбой

К1/8", неподвижный с конической резьбой К1 2"

без головки с термоэлектродами во фторопластовой изоляции

рисунок

1.6г)

TXA001.06Cn-Exi

изолированный

рисунок

1.6д)

ТХА 001.06Сп

от минус 40 до плюс 600

1;2

к

изолированный, неизолированный

1

3720,

3885

2/3

нержавеющая сталь 12Х18Н10Т

два штуцера: неподвижный с резьбой 1/4-20UNC, передвижной с конической резьбой К1/8"

без головки с термоэлектродами во фторопластовой изоляции

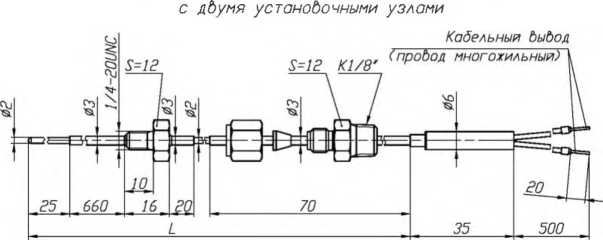

рисунок

1.6е)

TXA001.06Cn-Exi

изолированный

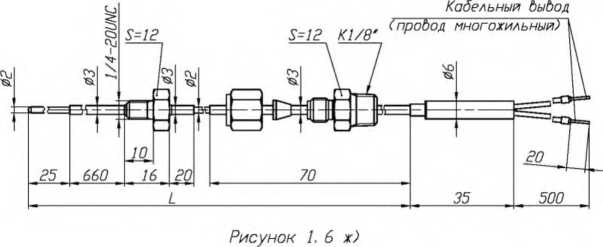

рисунок

1.6ж)

Инв.№ подл.

Подл, и дата | Взам. Инв. К° 1

1 1

Продолжение таблицы 1.1

Модель (исполнение)

ПТ

Диапазон измерений температу-ры. “С01

Класс допуска по ГОСТ 6616

Тип термопары по ГОСТ Р 8.585

Тип рабочего спая

Количество термопар, шт.

Длина погружаемой части L, мм

Диаметр погружаемой части d, мм

Материал защитной арматуры

Тип установочного штуцера

Тип головки

Рисунок общего вида

Модели ПТ типа ТХА 001. предназначенные для измерений температуры подшипников газотурбинных двигателей

ТХА001.06Сп. TXA001.06Cn-Exi

от минус 40 до плюс 600

1;2

К

изолированный

1

250. 400.

500. 630.

800. 1000.

1250.

1600

1,5 (на длине 25 мм)

нержавеющая сталь 12Х18Н10Т

без штуцера (с пружинной защитой)

без головки, с многожильными термоэлектродами

рисунки

1.6и).

1.6к)

Т.ХА001.06Сп,

ТХА 001.06Cn-Exi

от минус 40 до плюс 600

1;2

К

изолированный

1

400. 500,

1600

4

(на длине

10 мм)

нержавеющая сталь 12Х18Н10Т

без штуцера (с пружинной защитой)

без головки, с многожильными термоэлек-фодами

рисунки

1.6л),

1.6м)

Модели ПТ типа ТХА 001, предназначенные для измерений температуры межколесиого пространства на импортных ГПА

ТХА001.06Сп, TXA001.06Cn-Exi

от минус 40 до плюс 600

1;2

к

изолированный

1

717, 757

2

нержавеющая сталь 12Х18Н10Т

передвижной пггуцер с резьбой 5 16-24UNF

без головки с термоэлек-фодами во фторопластовой изоляции

рисунки

1.6н), 1.6п)

ТХА 001.06Сп,

TXA001.06Cn-Exi

от минус 40 до плюс 600

1;2

к

изолированный

1

50

1.5

нержавеющая сталь 12Х18Н10Т

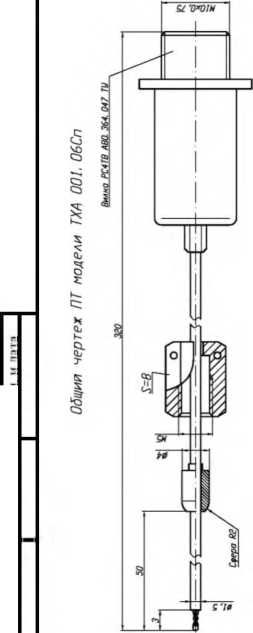

накидная гайка с внутренней резьбой М5

без головки, с вилкой РС4ТВ

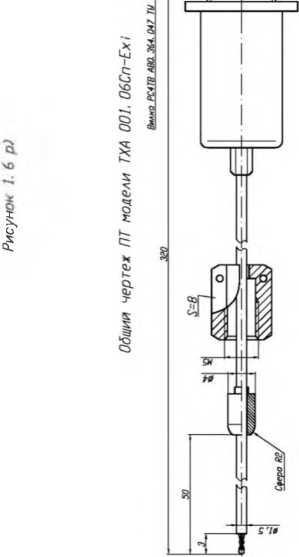

рисунки

1.6р),

1.6с)

Инв.№ подл.

Подл, плата 1 Вчам. Инв. К° 1

1 1

Продолжение таблицы 1.1

Модель (исполнение) ПТ

Диапазон измерений температу-ры, °С(1)

Класс допуска по ГОСТ 6616

Тип термопары по

П )СТ

Р 8.585

Тип рабочего спая

Количество термопар, шт.

Длина погружаемой части

L, мм

Диаметр погружаемой части d, мм

Материал защитной арматуры

Тип установочного штуцера

Тип головки

Рисунок общею вида

Модели ПТ типа ТХА 001. предназначенные для измерений температу

ты масла в импортных ГПА

ТХА 001.07

от минус 40 до плюс 180

Г. 2

к

изолированный, неизолированный

1

65, 140. 165, 235, 240, 265

6

нержавеющая сталь 12Х18Н10Т

неподвижный с конической резьбой

К1/2" на наружной части шту-

без головки, с термоэлек-тродами во фторопластовой изоляции

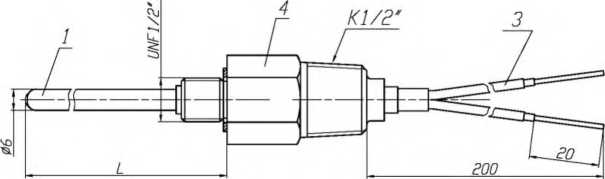

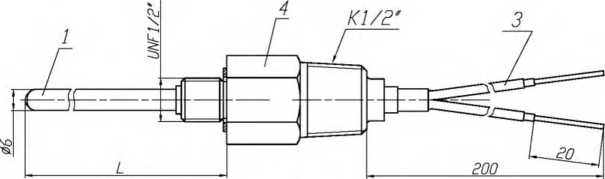

рисунок

1.7'

TXA001.07-Exi

изолированный

цера и американской мелкой резьбой 1/2" на штуцере со стороны погружав-

рисунок

1.7а)

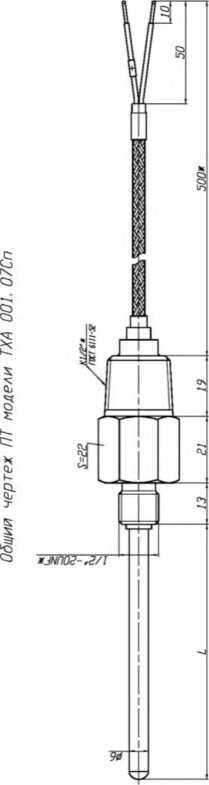

ТХА001.07Сп

изолированный, неизолированный

1

мой части

без головки, с термоэлектродами а основе термопарного кабеля

рисунок

1.76)

TXA001.07Cn-Exi

изоли

рованный

рисунок

1.7в)

ТХА 001.10

от минус 40 до плюс 180

Г. 2

к

изолированный, неизолированный

1

79, 126.

153

6

нержавеющая сталь 12Х18Н10Т

неподвижный с конической резьбой К1/2"

без клеммной головки, с термоэлектродам н во фторопла-стовой изоляции

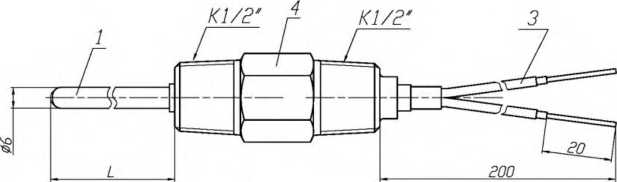

рисунок

1.8’

TXA001.10-Exi

изолированный

на штуцере с обеих сторон

рисунок

1.8а)

Инв.№ подл.

Подл, и дата | Взам. Инв. К° 1

1 1

Продолжение таблицы 1.1

Модель

(исполнение)

ПТ

Диапазон измерении температуры, °С(1)

Класс допуска по ГОСТ 6616

Тип термопары по ГОСТ

Р 8.585

Тип рабочего спая

Количество термопар, шт.

Длина погружаемой части

L, мм

Диаметр погружаемой части d, мм

Материал защитной арматуры

Тип установочного штуцера

Тип головки

Рисунок общего вида

Модели ПТ типа ТХА 001.

предназначенные для измерений температуры поверхности металла и воздуха на импортных ГПА

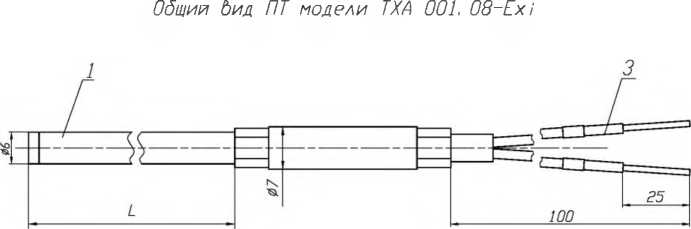

ТХА 001.08

от минус 40 до плюс 150

1;2

К

изолированный, неизолированный

1

180. 230. 270, 300, 330, 360,

390

6

нержавеющая сталь 12Х18Н10Т

без штуцера

без головки, одножильные термоэлек-троды во фторопластовой изоляции

рисунок

1.9’

TXA001.08-E.xi

изолированный

рисунок

1.9а)

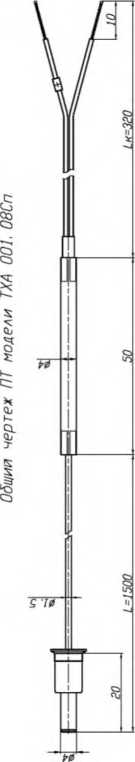

ТХА001.08Сп

изолированный, неизолированный

12

4

без головки, термоэлектроды на основе многожильных проводов в

рисунок

1.96)

ТХА001.08Сп-

Exi

изоли

рованный

фторопластовой изоляции

рисунок

1.9в)

ТХА 001.09

изолированный, неизолированный

160,

190

6

без головки, многожильные термоэлектроды в оплетке из мсталличе-

Рисунок

1.16

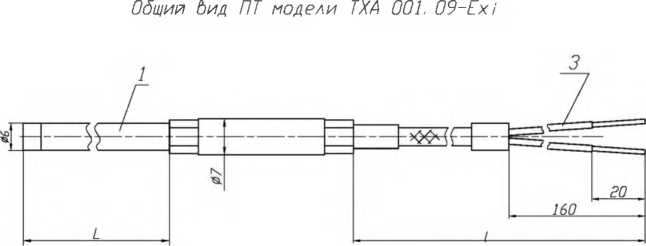

TXA001.09-Exi

изоли

рованный

с к их проволок

рисунок

1.10а)

Инв.№ подл.

Подл, плата 1 Взам. Инв. К° 1

1 1

и о Й Д

TI

О

К) оо го о го о

TI

G)

Продолжение таблицы 1.1

Модель (исполнение) ПТ

Диапазон измерений температуры, °С(1> '

Класс допуска по ГОСТ 6616

Тип термопары по ГОСТ Р 8.585

Тип рабочего спая

Количество термопар, шт.

Длина погружаемой части

L, мм

Диаметр погружаемой части d, мм

Материал защитной арматуры

Тип установочного штуцера

Тип головки

Рисунок общего

вида

Модели ПТ типа ТХА 001, предназначенные для измерений температуры поверхности металла и воздуха на импортных ГПА

ТХА 001.09Сп-Ехп

от минус 40

до плюс 250

1; 2

к

изолированный

2

3500.

4200,

4500, 5000.

5500

6,35

нержавеющая сталь 12Х18П ЮТ

без штуцера

без головки, с гермоэлектрода-ми во фторопла-стовой изоляции и металлической плетенке

рисунок

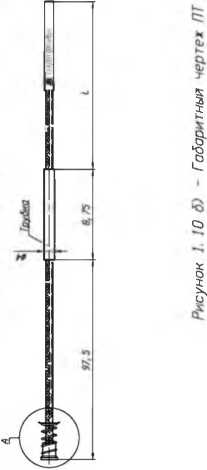

1.106)

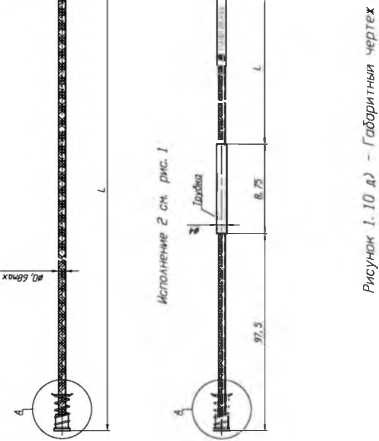

TXA001.09Cn-Exi

рисунок

1.10Д)

ТХА001.09Сп-Ехп

от минус 40 до плюс 250

1;2

к

изолированный

2

3000,

3500,

4000,

4500,

5000,

5500,

6000,

6500,

7000

6,35;

10

нержавеющая сталь 12Х18Н10Т

передвижной с конической резьбой К1/2”

без головки, с термоэлектродами во фторопластовой изоляции и металлической плетенке

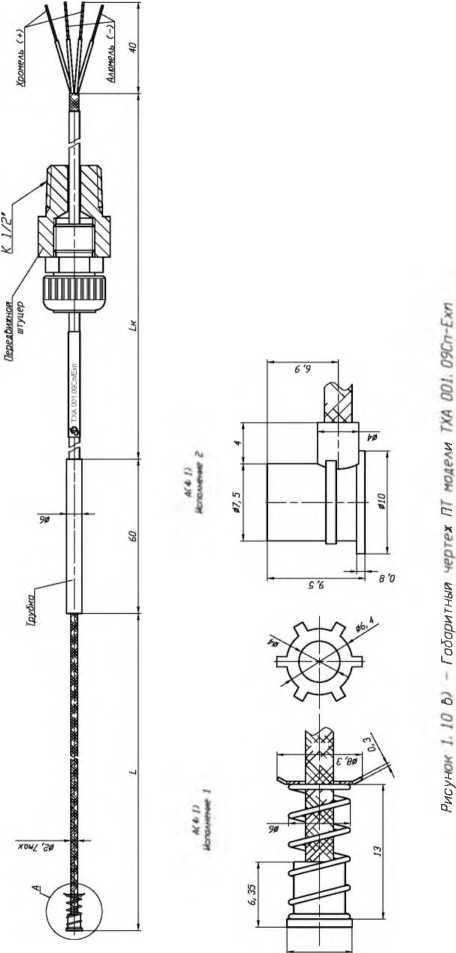

рисунок

1.10в)

ТХА 001.09Cn-E.xi

рисунок

1.10е)

ТХА 001.09Сп-Ехп

от минус 40 до плюс 600

1: 2

к

изолированный

1

2500,

4500

6

нержавеющая сталь 12Х18Н10Т

без штуцера

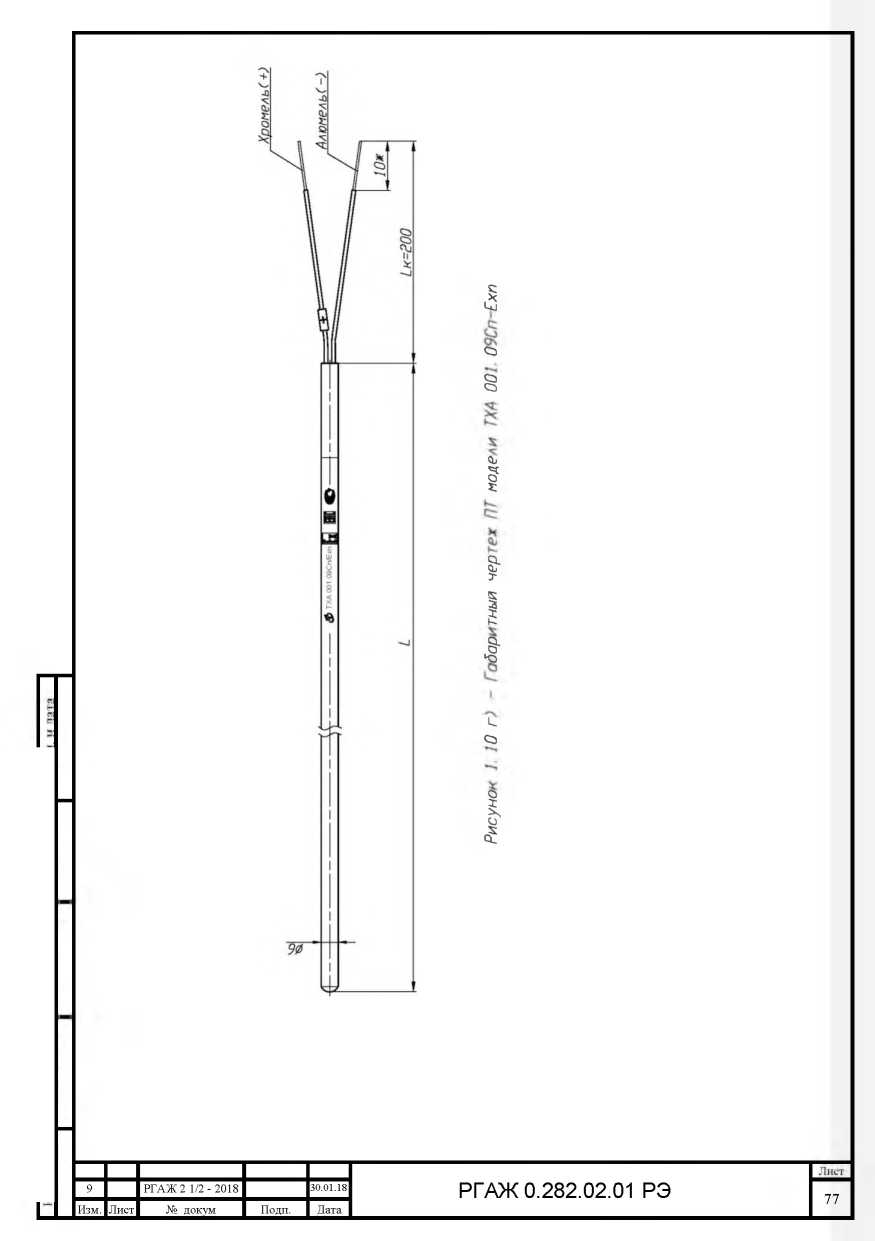

без головки, на основе кабеля КТМС, с термо-электродами во фторопластовой изоляции

рисунок

1.1бг)

ТХА 001.09Cn-Exi

рисунок

1.10ж)

ТХА001.09Сп

от минус 40

до плюс 600

1;2

к

изолированный

1

12

4

нержавеющая сталь 12Х18Н10Т

без штуцера

без головки, на основе кабеля КТМС. с термо* электрода ми во фторопластовой изоляции

рисунок

1.10и)

ТХА 001.09Cn-Exi

рисунок

1.1бк)

Инв.№ подл.

Подл, плата 1 Взам. Инв. № 1

1 1

Продолжение таблицы 1.1

Модель (исполнение) ПТ

Диапазон измерений температу-ры, °C'1) ‘

Класс допуска по ГОСТ 6616

Тип термопары по ГОСТ Р 8.585

Тип рабочего спая

Количество термопар, шт.

Длина погружаемой части L, мм|2>

Диаметр погружаемой части d, мм

Материал защитной арматуры

Тип установочного штуцера

Тип головки

Рисунок общего вада

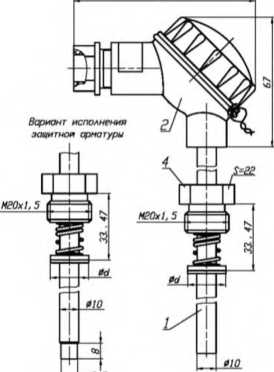

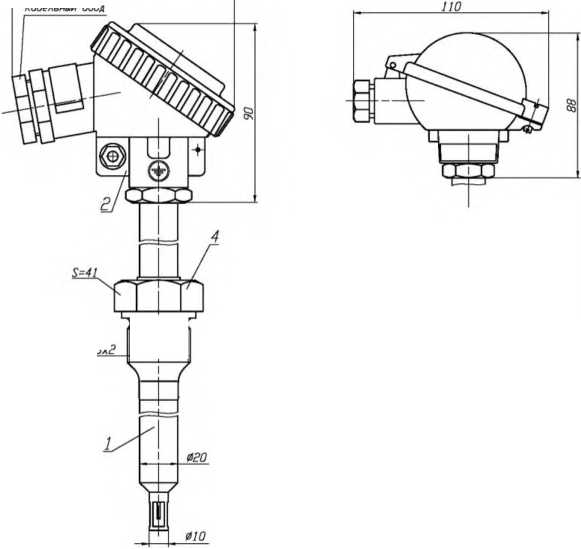

Модели погружаемых ТХА 002.

ТХК 002 с диаметром защитной арматуры не

более 10 мм

ТХА 002.00В,

ТХА 002.00B-Exi

от минус

200 до плюс 600;

1;2;3

к

изолированный

1

10,0±0,3;

10,0±0,3 с

нержавеющие стали 12Х18Н10Т, 10Х17Н13М2Т (доя сред с H’S)

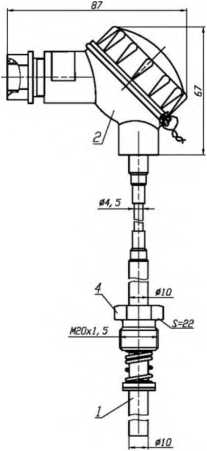

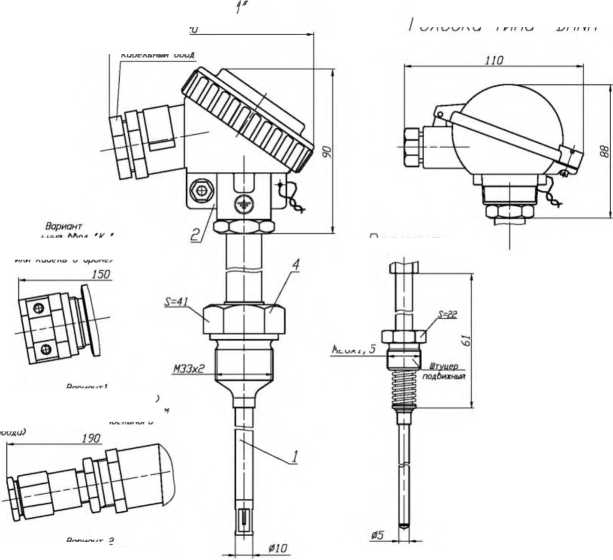

подвижный с резьбой М20х1,5, М27х2;

«п» «М», «DANA»

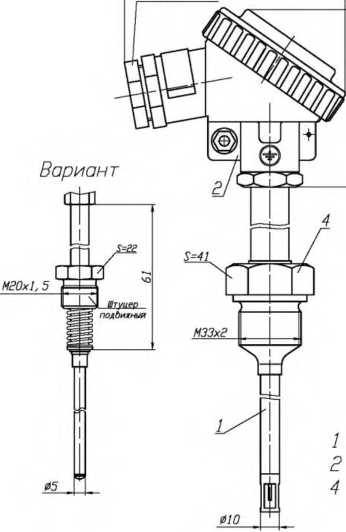

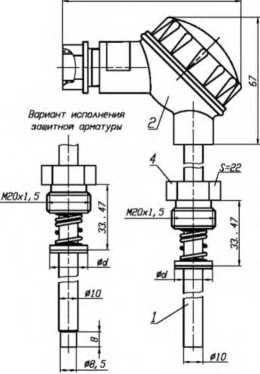

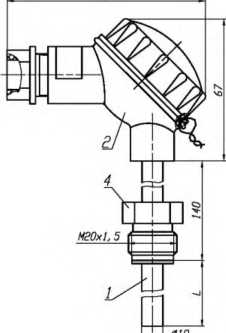

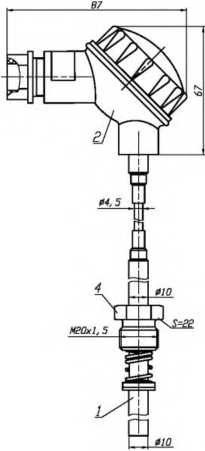

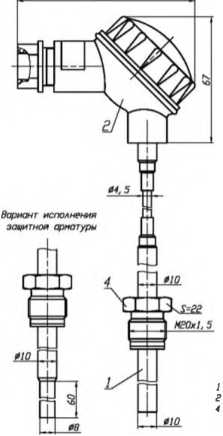

рисунки

1.11.

1.11а)

ТХК 002.00В,

ТХК 002.00B-E.xi

от минус

200 до плюс

800

2; 3

L

от 80 до 2000;

переходом на 8,0±0,3 на длине 60 мм;

10,0±0,3;

ТХА 002.01В.

ТХА 002.01B-F.xi

1;2;3

К

2

от 320 до 2000;

от 80 до

15000

без штуцера;

ТХК 002.01В.

ТХК 002.01B-Exi

2; 3

L

3 или 4,5 (гибкий защитный корпус на основе кабеля КТМС)

10,0±0,3

без штуцера;

ТХА 002.02В

1; 2; 3

К

неизо-

1

ТХК 002.02В

2; 3

L

лированный

ТХА 002.03В

1;2;3

К

2

от 80

подвижный

ТХК 002.03В

2;3

L

до 500

с резьбой

М27х2

ТХА 002.04В. TXA002.04B-E.xi

от минус

200 до плюс 900;

1;2;3

К

изолированный

1

жаропрочная сталь 10Х23Н18

(аналог

ТХА 1172П,

ТХК 1172П)

рисунки

1.11,

1.11а)

ТХА 002.05В, ТХА 002.05B-F.xi

от минус

200 до плюс 1000;

2

(или 15Х25Т, или ХН45Ю)

ТХА 002.06В

от минус

200 до плюс

неизо-

1

ТХА 002.07В

1100;

от минус

200 до плюс

1200

лированный

2

Инв.№ подл.

Подл, пдата 1 Взам. Инв. К° 1

1 1

Продолжение таблицы 1.1

Модель

Диапазон

Класс

Тип

Тип

Количе-

Длина

Диаметр

Длина

Материал

Тип уста-

Тип го-

Рисунок

(исполнение)

измерений

допус-

термо-

рабоче-

ст во тер-

погружае-

погружа-

соедини-

защитной

побочного

ловки

общего

ПТ

температуры, °С(,)

ка по ГОСТ 6616

пары по ГОСТ

Р 8.585

го спая

мопар, шт.

мой части

L, мм(2)

емой части d, мм

тельного кабеля Lk, мм

арматуры

штуцера

вида

Модели погружаемых кабельных ТХА 002, ТХК 002 с диаметром защитной арматуры не более 10 мм

ТХА 002.00В,

ТХА 002.00B-Exi

ТХК 002.00В.

ТХК 002.00B-Exi

ТХА 002.01В. ТХА 00201B-Exi

ТХК 002.01В.

ТХК 002.01B-Exi

ТХА 00202В

ТХК 002.02В

ТХА 002.03В

ТХК 002.03В

ТХА 00204В, ТХА 00204B-Exi

ТХА 00205В,

ТХА 002.05B-Exi

ТХА 00206В

ТХА 002.07В

160. 300. 320. 400.

430. 500, 600. 800.

1;2;3

изоли-рован-

от минус

200 до плюс 600;

от минус 200 до плюс

изолированный

от минус

200 до плюс 900;

от минус

200 до плюс 1000;

от минус

200 до плюс 1100;

от минус

200 до плюс 1200

неизо-лиро-ванный

неизолированный

10.0±0,3;

10,0±0,3 с переходом на 8,0±0,3 на длине 60 мм

500. 1000.

1500, 2000

3000. 5000

6000. 8000 10000.

15000

нержавеющие стали 12Х18Н ЮТ.

10X17Н13

(по заказу - М2Т (для любая длина, но не более 15000 мм)

cpe/icIIjS)

жаропрочная сталь 10Х23Н18 (или 15Х25Т, или ХН45Ю)

подвижный с резьбой М20х1,5, М27х2;

«П» «м», «DANA»

рисунки

1.12,

1.12а)

рисунки

1.12

1.12а)

Инв.№ подл.

Подл, плата 1 Втам. Инв. К° 1

1 1

Продолжение таблицы 1.1

Модель

Диапазон

Класс

Тип

Тип

Количе-

Длина

Диаметр

Длина

Материал

Тип уста-

Тип го-

Рисунок

(исполнение)

измерений

допу с-

термо-

рабоче-

ство тер-

погружав-

погружа-

соедини-

защитной

новочного

ловки

общего

ПТ

температу-ры, °С(|)

ка по ГОСТ 6616

пары по ГОСТ

Р 8.585

го спая

мопар, шт.

мой части L, мм(2)

емой части d, мм

тельного кабеля Lk, мм

арматуры

штуцера

вида

Модели погружаемых кабельных ТХА 002, ТХК 002 с диаметром защитной арматуры не более 10 мм

ТХК 002К-Оп

1:2:3

изолирован-

от минус

200 до плюс 600;

от минус 200 до плюс

ГХА002К-Оп

TXA002K-Exi

ТХК 002K-Exi

TXA002K-Exd

ТХК 002K-Exd

от минус

200 до плюс 600,

от минус

200 до плюс 900,

от минус

200 до плюс

1200

оз минус

200 до плюс 600,

от минус 40 до плюс 900,

от минус

200 до плюс 1200

от минус

200 до плюс 600;

от минус

200 до плюс

800

изолированный, неизолированный^ изоли-рован-ный изолированный, неизолированный" изолированный

изолированный

320, 400,

430, 500,

600. 800,

от 80 до

14000

80. 100, 120. 160.

300. 320, 400. 430, 500, 600, 800. 1000.

10,0±0,3;

10,0±0,3 с переходом на 8,0±0,3 на длине 60 мм

10,0±0,3

3 или 4,5 (гибкий защитный корпус на основе кабеля КТМС)

500. 1000.

1500. 2000

3000. 5000

6000, 8000

10000,

15000

нержавеющие стали 12Х18Н ЮТ, 10Х17Н13

подвижный с резьбой М20х1,5;

(по заказу - М2Т (для любая дли

на, но не более 15000 мм)

средсНгЗ). жаропрочная сталь 10Х23Н18 (или 15Х25Т, или XH45IO)

без штуцера

без штуцера

рисунки

1.126).

1.12в)

«Г6/1»

рисунок

1.12г)

Инв.№ подл.

Подл, и дата | Взам. Инн. К° 1

1 1

Продолжение таблицы 1.1

Модель (исполнение)

ПТ

Диапазон измерений температу-ры. “С111

Класс допуска по ГОСТ 6616

Тип термопары по ГОСТ Р 8.585

Тип рабочего спая

Кол((че-ство термопар, шт.

Длина погружаемой час1 и

L, мм(2)/ наружной части 1, мм

Диаметр погружаемой части d, мм

Материал защитной арматуры

Тип установочного штуцера

Тип головки

Рисунок общего вида

Модели ТХА 002, ТХК 002 с диаметром защитной арматуры не более 10 мм для измерений температуры

твердых тел

ТХА 002.08В

от минус 200 до плюс 600, от минус 200 до плюс 800,

1; 2; 3

к

(полированный, неизолированный

1

L: от 10 до 2000. 1: от 80 до 320

10,0±0.3; 10,0±0,3 с переходом на 8,5±0,3 на длине

8 мм

нержавеющая сталь 12Х18Н10Т, жаропрочная сталь 10Х23Н18 (или 15Х25Т. или ХН45Ю)

подпружиненный подвижный с резьбой N420x1.5

«П»

«М», «DANA»

рисунки

1.13

ТХА 002.08B-Exi

от минус 200 до плюс 1000

изолированный

рисунок

1.13а)

ТХК 002.08В

от минус

200 до плюс 600.

от минус

200 до плюс

800

2; 3

L

(полированный;

неизолированный

рисунки

1.13

ТХК 002.08B-Exi

(полированный

рисунок

1.13а)

ТХА 002.09В

от минус 200 до плюс 600, от минус 200 до плюс 800.

1; 2; 3

К

изолированный, неизолированный

2

рисунки

1.13

ТХА 002.09B-Exi

от минус 200 до плюс 1000

(полированный

рисунок

1.13а)

ТХК 002.09В

от минус 200 до плюс 600.

от минус

200 до плюс

800

2; 3

L

(полированный;

неизолированный

рисунки

1.13

ТХК 002.09B-Exi

(полированный

рисунок

1.13а)

Модели ТХА 002, ТХК 002 кабельных с диаметром защит ной арматуры не более 10 мм для измерений температуры твердых тел

Инв.№ подл.

Подл, плата 1 Втам. Инн. К° 1

1 1

Продолжение таблицы 1.1

Модель

Диапазон

Класс

Тип

Тип

Количе-

Длина

Диаметр

Длина

Материал

Тип

Тип го-

Рисунок

(исполнение)

измерений

допус-

термо-

рабоче-

ство тер-

погружав-

погружав-

соеди-

защитной

устано-

ЛОВКИ

общего

пт

температуры, °С(,)

ка по ГОСТ 6616

пары по ГОСТ

Р 8.585

го спая

мопар, шт.

мой части

L, мм(2)/ наружной части 1. мм

мой части d, мм

нитель-ного кабеля Lk, мм

арматуры

вочного штуцера

ВИ.1Л

ТХА 002.08В

от минус 200 до плюс 600, от минус 200 до плюс 800.

1;2;3

К

изолированный; неизолированный

1

160,300, 320.400.

430. 500.

600. 800. 1000.

1250

10,010.3;

10,0±0,3 с переходом на 8.5±0.3 надлине

8 мм

300. 2000. 3550

н иржа веющая сталь

12Х18Н101 жаропрочная сталь 10Х23Н18

подпружиненный подвижный с резьбой М20х1,5

«П» «М», «DANA»

рисунок

1.14

ТХА 002.08B-Exi

от минус 200 до плюс 1000

изолированный

рисунок

1.14а)

ТХК 002.08В

от минус

200 до плюс

600, от минус

200 до плюс

800

2; 3

L

изолированный; неизолированный

(или 15Х25Т, или XII45IO)

рисунок

1.14

ТХК 002.08B-F.xi

изолированный

рисунок

1.14а)

ТХА 002.09В

от минус 200 до плюс 600, от минус 200 до плюс 800,

1;2;3

К

изолированный; неизолированный

2

рисунок

1.14

ТХА 002.09B-Exi

от минус 200 до плюс 1000

изолированный

рисунок

1.14а)

ТХК 002.09В

от минус

200 до плюс 600,

от минус

200 до плюс

800

2;3

L

изолированный; неизолированный

рисунок

1.14

ТХК 002.09B-E.xi

изолированный

рисунок

1.14а)

Инв.№ подл.

Подл, плата 1 Втам. Инн. К° 1

1 1

ТХА002К-Оп

TXA002K-Exi

ТХК 002К-Оп

ТХК 002K-Exi

TXA002K-Exd

Продолжение таблицы 1.1

Модель

Диапазон

Класс

Тип

Гии

Количе-

Длина

Диаметр

Длина

Материал

Тип

Тип го-

Рисунок

(исполнение)

измерений

допус-

термо-

рабоче-

ство тер-

погружае-

погружае-

соеди-

защитной

устано-

ловки

общего

пт

темперагу-ры, °С'“

ка по ГОСТ 6616

пары по ГОСТ

Р 8.585

го спая

мопар, шт.

мой части L. мм<2»/ наружной части 1. мм

мой части d, мм

ннтель-ного кабеля Lk, мм

арматуры

вочного штуцера

вида

Модели ТХА 002. ТХК 002 кабельных с диаметром защитной арматуры не более 10 мм для измерений температуры твердых тел

от минус

200 до плюс 600.

от минус

200 до плюс 900,

от минус

200 до плюс 1200

от минус

200 до плюс 600;

от минус

200 до плюс

1;2;3

от минус

200 до плюс 600.

от минус 40 до плюс 900.

от минус 200 до плюс 1200

от минус

200 до плюс 600;

от минус 200 до плюс 800

изолированный; неизолированный изолированный

изолированный.

неизоли-рованный изолированный

I полированный

изолированный

20. 40.60.

10.0±0,3:

80, 100,

10,0±0.3 с

120. 160,

переходом

320.400.

на 8.5±03

500.630.

на длине

800. 1000.

8 мм

1250

500.

1000.

1500.

2000.

3000.

5000, 6000.

8000.

10000.

15000

(по заказу - любая длина, но не более 15000 мм)

нержавеющая сталь 12Х18Н101 жаропрочная сталь 10Х23Н18 (или 15Х25Т, или ХН45Ю)

подпружиненный подвижный с резьбой N120x1.5

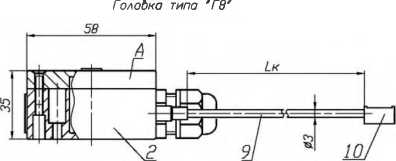

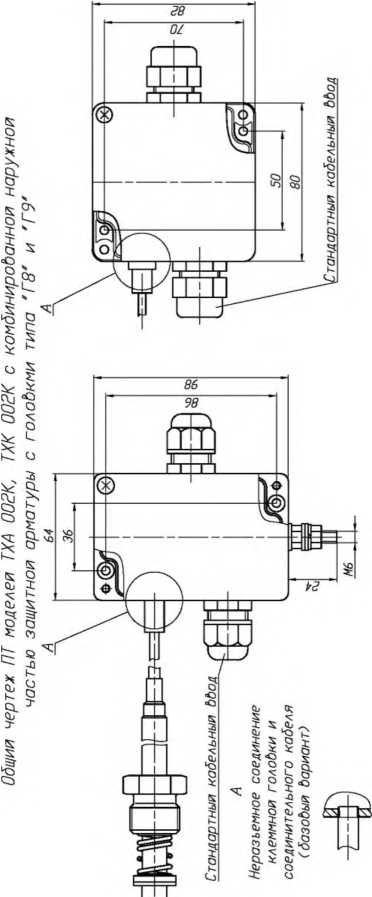

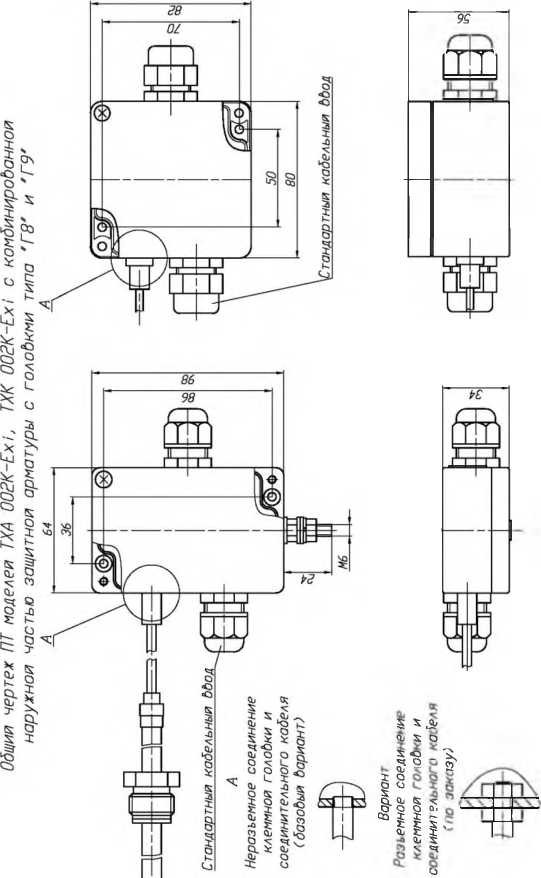

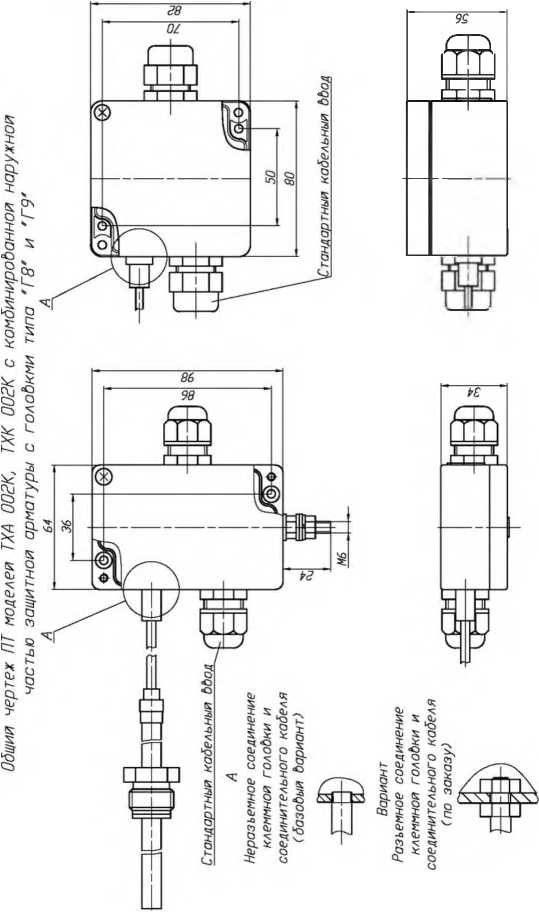

«Г8», «Г9»

рисунок

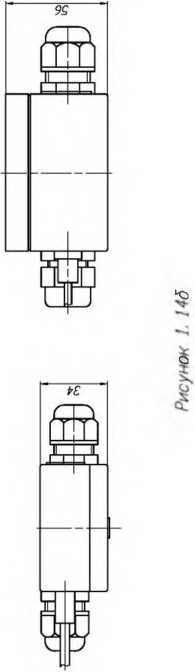

1.146)

рисунок

1.14в)

рисунок

1.145)

рисунок

1.14в)

рисунок

1.14г)

я

§ ю

и

§ е

III

Jt и

  • 1

X

1

  • 2

9

X

В

8

и и

X

© и

I

X

3

P-

□ a >X

О

X =

5

X в e-to

X я

X to

ГЧ 8

* g

rj © ©

X*

г

X

■-»

8

X*

X

'4

Г »a

yr- r-X ~ " a — —

h fi-f-X * a. —

X

b

= . Я

Й-SCX

X    *7

a.— —

X

b

=

© X — “

a.— —

ж

1

Я

с

н

ii 1 Sn hu sin-РП P ss §• f >f s = =ss sixstiUBdui s

5 Z Г % S 2 Й Й< 3 Z X f ж O Z U П X Ю

j

Egg.

> g 1 g “ b f— S I

>x

2 >X

X SA

|йи о & — SOX*

1l2

Ш

X и X

i О U £j з. h iо о a

X X r£

s -n

1 l

G.1

Hi

«= Й II s

“Я

1 §

1 s

1 u> 2 hs

X О —

W

3 .

2 ~

Ls~

X" о —

XU —

1 g

§ s i

1 S

X O —

Диаметр погружаемой час th

d, мм

•n

00

у 3 rs r*. § ©’ X © O J- ? s © —

  • — X-© X p

  • — X X X r-

» N « Г £ 2 5 S aS Si £ §1я §!S J?. 3 ■« S ’

= О о

= 0 0

0 © *0 _ ) © о Z

-2 — Ч Z

8 ©

- 8 о о 1

— n Z

si о S s II о о s j — S z

z Z S H 8 "2

© §8 © J \O *■ —

$ £ x tri

5 8 g _ Ь2 5 Sa

-

-

-

-

w S

5 «8 3 H S2

X x

£ 2 V о 0 X

So X xh

X X

8 3 "Z f C Z X a X

i 2 *

O 8 1

<C X xxa

X X U 5 X о 8. x

>X

6 . 3 £ M

111

Тип термопары по ГОСТ Р8 585

hJ

LZ

-

tel

h4

-J

-3

u:

-

о и - H

« £ § Я « «Ore О >© 5 § sS g

<*k

(N

Г*’. <N

r*.

(N

rn ri

ГЧ

<N

r*. <N

m (N

<N

rs«

f8

«*. <N

(N

r*. <N

Диапазон измерений температурЫ. <С1

i i p 5  pg

=’ S   X §

1 s  ■ 1 s

Z o © 1 os О

о R R о R Sf

5 =

3 о

z = "- O

о O

s     2

p 8  pg

So    8' g

8 Ч   8 Ч

z © © Z о ©

h о © h © ©

о ГЧ (N О    -t

i 8 x. о   >8 о

x о   5 о

Z ©> ©5 1 © ©

о R  о R 8

t

J

в

1 не О

st3 o* 0 «0 «0 N (N © © © © < <

н н

"5?

UJ © W •П W ГЧ (N ss %% H H

•Г) (N

© ©

<

X

H

•n CN s u

X H

fn

ii

n a 00 32

1Г V

33=

E E ~

X

r4 fS

T> CN (N ss < < X X H H

’x

Ш <4 cm «П «0 Я (N ss

XX f- H

rf’

©

©

H

»n ы s

H

^ь3 -f -t

CN CN © © © ©

< < X X H H

'y.

-T

fS 34 ss

XX

H H

•r. (N © ©

< X H

*r\

CN

8

X

H

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

22

Изм.

Лист

№ докум

Поди.

Лата

Инв.№ подл.

Подл, плата 1 Втам. Инн. К° 1

1 1

Продолжение таблицы 1.1

ТХА 002.56. TXA002.56-E.xi ТХК 002.56.

ТХК 002.56-Exi

ТХА 002.57

ТХК 002.57

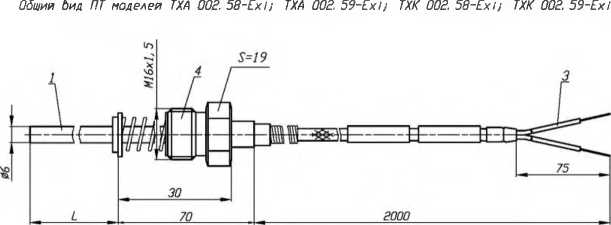

ТХА 002.58, TXA002.58-E.xi

ТХК 002.58.

ТХК 002.58-Exi

ТХА 002.59

ТХК 002.59

ТХА 002.60,

ТХА 002.60-E.xi

ТХК 002.60.

ТХК 002.60-Exi

ТХА 002.61

ТХК 002.61

Модель (исполнение) ПТ

Диапазон

Класс

Тип

Тип

Количе-

Длина

Диаметр

измерений

допус-

термо-

рабоче-

ство тер-

погружае-

погружае-

температу-

ка по

пары по

го спая

мопар,

мои части

мой части

ры, °С(1)

гост

6616

гост Р 8.585

шт.

L, мм/ длина соединительного кабеля 1, мм

d, мм

Материал защитной арматуры

Тип установочного штуцера

Тип кабеля

Рисунок общего вада

Модели ТХА 002, ТХК 002 с диаметром защитной арматуры не более 10 мм с соединительным кабелем

от минус

200 до плюс 400;

от минус

200 до плюс

600

от минус

200 до плюс 400;

от минус

200 до плюс

600

от минус

200 до плюс 400;

от минус

200 до плюс

600

1:2:3

изолирован-

L: от

10,0±0,3 с

60 до

переходом

500 мм.

на 9,0±0,3

1=505 мм

на длине

7 мм

нержавеющая подвижный сталь

12Х18Н10Т

неизолированный

неизолированный, изолирован

ней зо-лиро-ванный изоли-рован-

60 до

500 мм,

1 2000 мм

л 20 мм, 1-2000 мм

с резьбой N120x1.5

6,0±0,3

1 < ержавеющая i юдi ip ужи-сталь

12Х18Н10Т

ненный подвижный с резьбой М16х1,5

многожильный термоэлектродный кабель в оплетке из метопических проволок, на основе кабеля КТМС

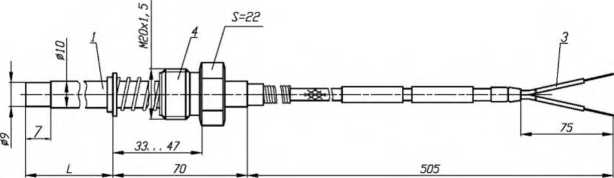

рисунки

1.20,

1.20а)

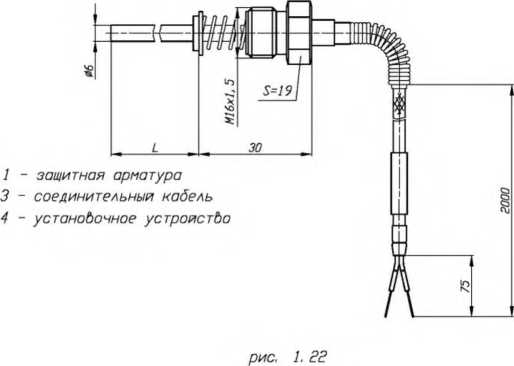

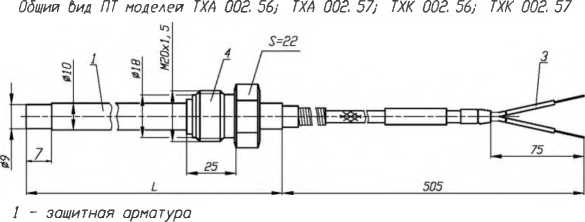

рисунки

1.21’,

1.21а)

нержавеющая подпружи-сталь

12Х18Н10Т

ненный подвижный с резьбой М16х1,5

многожильный термоэлектродный кабель в оплетке из металлических проволок с усиленным пружинным кабельным выводом, на основе кабеля КТМС

Инв.№ подл.

Подл, плата 1 Втам. Инн. К° 1

1 1

ТХА002.65К1

ТХА002.65К2

ТХА002.65КЗ

ТХА002.65К5

ТХА 002.65К6 1

Продолжение таблицы 1.1

Модель (исполнение) Г1Т

Диапазон измерений температуры, °С(|>

Класс допуска по ГОСТ 6616

Тип термопары по ГОСТ Р 8.585

Тип рабочего спая

Количество термопар, шт.

Длина погружаемой части L, мм/ длина соединительного кабеля 1. мм

Диаметр погружаемой части d. мм

Материал защитной арматуры

Тип установочного штуцера

Тип кабеля

Рисунок общего вида

Модели ТХА 002 с диаметром защитной арматуры не более 10 мм для измерения температуры газовых потоков больших скоростей

ТХА002.65К4

ТХА002.65К6 1

ТХА 002.65К6 2

от минус 40 до плюс 1000.

оз минус 40 до плюс 1100.

от минус 40 до плюс

изолированный; неизолированный

80 835

56,5/600;

76,5/600

6,0±0,3

6,0±0,3

8.0±0.3

8.0±0.3

8.0±0.3

8,0±0,3

жаропрочная сталь 20Х23Н18. ХН75Ю

жаропрочная сталь ХН50МВ КТЮР-И. ХН75МБТЮ наконечник жаропрочная сталь ХН50МВ КТЮР-И. ХН75МБТЮ, фланец, втулка - жаропрочная сталь 20X231118

накидная гайка с резьбой N120x1.5

неподвижный фланец

соединительный кабель на основе ктмс

соединительный кабель на основе КТМСс разъемом РРН

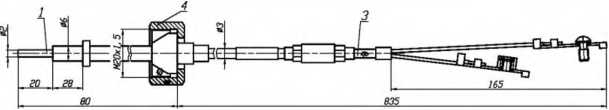

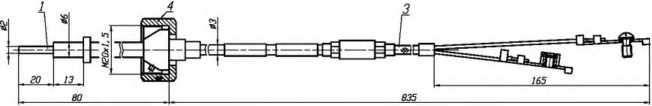

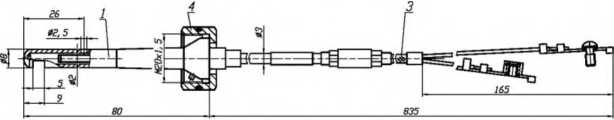

рисунки

  • 1.23. 1.27 рисунки

  • 1.24. 1.27 рисунки

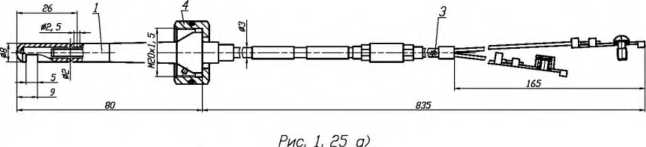

  • 1.25. 1.27

рисунки

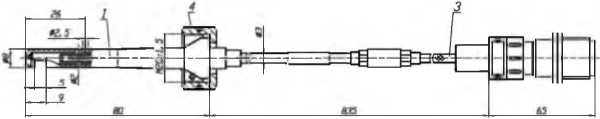

1.26. 1.27 рисунок

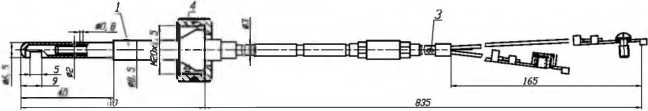

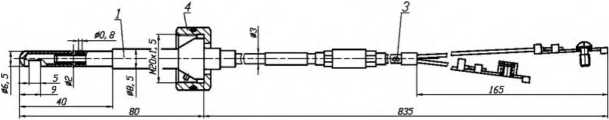

1.28 рисх МОК

1.29

Инв.№ подл.

Подл, плата 1 Втам. Инв. К° 1

1 1

Продолжение таблицы 1.1

Модель

Диапазон

Класс

Тип

Тип

Количе-

(исполнение) ПТ

измерений

допус-

термо-

рабоче-

ство тер-

температу-

ка по

пары по

го спая

мопар.

ры, °С0>

гост

гост

шт.

6616

Р8 585

Длина погружаемой части L, мм/ длина соединительного кабеля 1, мм

Диаметр погружаемой части d. мм

Материал защитной арматуры

Тип установочного штуцера

Тип кабеля

Рисунок общего вида

Модели ТХА 002 с диаметром защитной арматуры не более 10 мм для измерения температуры газовых потоков больших скорое гей

ТХА 002.65Кб/1-Exi

ТХА 002.65K6/3-Exi

изоли-рован-

TXAOO2.65K1-E.xi

ТХА 002.65K2-Exi

ТХА 002.65K3-E.xi

ТХА 002.65K4-E.xi

ТХА 002.65K5-Exi

ТХА 00265K6/2-E.xi

80/835

56,5/600;

76,5/600

от минус 40 до плюс 1000.

от минус 40 до плюс 1100,

от минус 40 до плюс

6,0±0,3

6,0±0,3

8,0±0,3

8,0±0,3

8,0±0,3

8,010,3

жаропрочная сталь 20Х23Н18. ХН75Ю

жаропрочная сталь ХН50МВ КТЮР-И.

ХН75МБТЮ

наконечник -жаропрочная сталь ХН50МВ КТЮР-И, ХН75МБТЮ, фланец, втулка жаропрочная сталь 20Х23Н18

накидная гайка с резьбой М20х1,5

неподвиж-ный фланец

соединительный кабель на основе КТМС

соединительный кабель на основе КТМС с разъемом РРН

рисунки

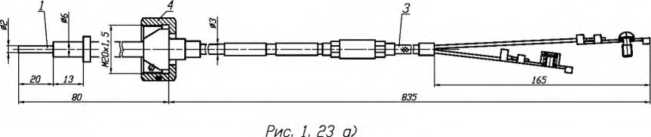

1.23а). 1.27 рисунки 1.24а), 1.27 рисунки

1.25а), 1.27 рисунки

1.26а), 1.27 рисунок

1.28а) рисунок

1.29а)

Инв.№ подл.

Подл, плата 1 Ввам. Инв. К° 1

1 1

ТХА002.65К1Сп

ТХА002.65К7

ТХА 002.65K7-Exi

ТХА 002.65К 1Сп-

Exi

Продолжение таблицы 1.1

Модель

Диапазон

Класс

Тип

Тип

Количе-

Длина

Диаметр

Материал

Тип устано-

Тип кабеля

Рисунок

(исполнение) ПТ

измерений

допус-

термо-

рабоче-

ст во тер-

погружае-

погружае-

защитной

вочного

общего

температу

ры, °С(1)

ка по ГОСТ 6616

пары по ГОСТ Р 8 585

го спая

мопар, шт.

мой части L, мм

мой части d, мм

арматуры

штуцера

ввда

Модели ТХА 002 с диаметром защитной арматуры не более 10 мм для измерения температуры газовых потоков больших скоростей

о т минус 40 до плюс 1000,

от минус 40 до плюс 1100,

от минус 40 до плюс 1200

от минус 40 до плюс 1000.

от минус 40 до плюс 1100,

от минус 40 до плюс 1200

изоли-

изолирован

ро ванный; неизолированный

90, 140

жаропрочная сталь 20Х23Н18. ХН75Ю

изоли-

изоли-

рован-ный

рован-ный; неизолированный

ие под виж-ный фланец, неподвижный штуцер с резьбой

6,0±0,3

жаропрочная

накидная

Соедини-

сталь

гайка с

тельный ка-

20Х23Н18,

внутренней

бель на осио-

ХН75Ю

резьбой

ве термопар-

М14х1,5

ного кабеля с

вилкой угло-вой РРН25М

соединительный кабель на основе КТМС

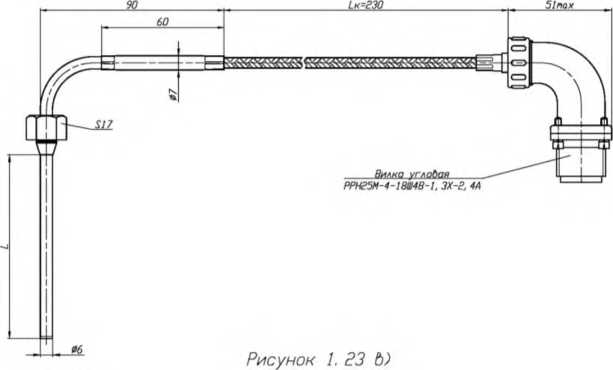

рисунок

1.23в)

рисунок

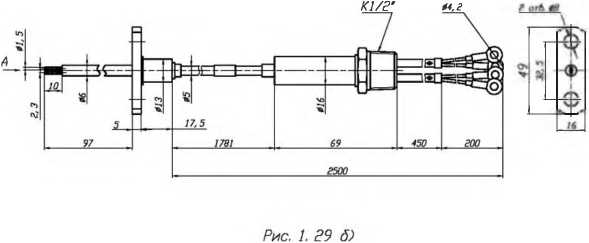

1.296)

рисунок

1.29в)

Инв.№ подл.

Подл, и дата | Взам. Инв. К° 1

1 1

ТХА 002.43, TXA002.43-Exi

ТХА 002.42.

ТХА 002.42-l-.xi

ТХК 002.42,

ТХК 002.42-E.xi

Продолжение таблицы 1.1

Модель

Диапазон

Класс

Тип

Тип

Количе-

Длина

Диаметр

Материал

Типустано-

Тип головки

Рисунок

(исполнение)

измерений

допус-

термо-

рабоче-

ство тер-

погружае-

погружае-

защитной

вочного

общего

ПТ

температу

ры. °С(1)

ка по ГОСТ 6616

пары по ГОСТ

Р 8.585

го спая

мопар, шт

мой части L. мм

мой части, d. мм

арматуры

штуцера

вида

Модели ТХА 002. ТХК 002 с диаметром защитой арматуры 20 мм для измерения температуры продуктов сгорания газообразного и жидкого топлива

ТХА 002.10.

TXA002.10-l-.xi TXA002.il.

ТХА 002.11-1Л1

ТХА 002.12

ТХА 00213

ТХА 002.14. TXAOO2.I4-E.xi

ТХА 002.15, TXAOO2.15-E.xi

ТХА 002.16

ТХА 002.17

ТХА 002.40.

ТХА 002.40-Exi

ТХК 002.40.

ТХК 002.40-Exi

ТХА 002.41,

TXA00241-Exi

изоли-рован-

от минус 40 до плюс 900

от минус 40 до плюс 600

от минус 40 до плюс 600

от минус 40

до плюс

от минус 40 до плюс 600

от минус 40

до плюс

неизолированный изолирован-

неизолированный изоли-рован-

от 200 до

1250 мм

от 500 до

3150 мм

от 250 до

800 мм

нержавеющая сталь 12X181I10T

жаропрочная сталь 10Х23Н18 (или 15Х25Т)

нержавеющая сталь 12Х18Н10Т

жаропрочная сталь 10Х23Н18 (или 15Х25Т) нержавеющая сталь 12Х18Н10Т

жаропрочная сталь 10X231118 (или I5X25T)

неподвижный с резьбой N133x2

неподвижный с резьбой N127x2

без штуцера

«N1», «DANA»

«N1»,

«DANA»

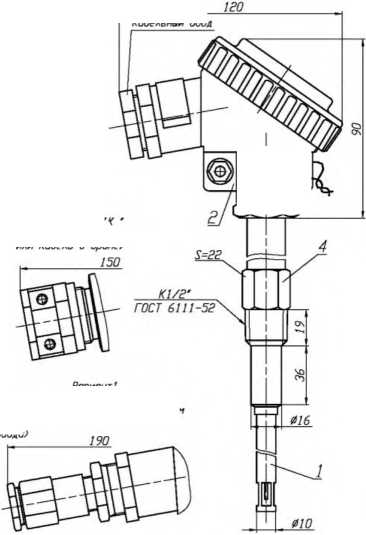

рисунки

1.15,

1.15а)

рисунки

1.16,

1.16а)

Инв.№ подл.

Подл, и дата | Взам. Инв. К° 1

1 1

Продолжение таблицы 1.1

Модель (исполнение) ПТ

Диапазон измерений температу-ры, °C'1

Класс допуска по ГОСТ 6616

Тип термопары по ГОСТ Р 8.585

Тип рабочего спая

Количество термопар, шт.

Длина погружаемой части L, мм(2)

Диаметр погружаемой части d, мм

Материал защитной арматуры

Тип установочного штуцера

Тип головки

Рисунок общего вада

Модели погружаемых ТХ А 002, ТХК 002 с видом взрывозащиты «взрывонепроницаемые оболочки «d»

ТХА 002.80

от минус 40 до плюс 600, от минус 40 до плюс 800.

от минус 40 до плюс 900

1;2

к

изоли-ро ванный

1

от 80 до 2000

10,0±0,3; 10,0±0,3 с переходом на 8,0±0,3 на длине 60 мм; 8,0±0,3; 6,0±0,3;

3 или 4,5 (гибкий защитный корпус на основе кабеля КТМС)

нержавеющие стали 12Х18Н10Т, 10Х17Н13М2Т (дласредсНгБ)

подвижный с резьбой М20х1.5; М27х2;

М33х2

«Г1»

рисунок

1.30

ТХА 002.81

2

ТХА 002.82

неизоли-ро ванный

1

ТХА 002.83

2

ТХК 002.80

от минус 40 до плюс 600, от минус 40 до плюс 800

2

L

изоли-

ро ванный

1

ТХК 002.81

2

ТХК 002.82

неизоли-рова ii-ный

1

ТХК 002.83

2

ТХА 002.84

от минус 40 до плюс 600, от минус 40 до плюс 800.

от минус 40 до плюс 900

1; 2

К

изоли-

ро ванный

1

от 100 до 2000

неподвижный с резьбой М20х1,5; М27х2

«Г1»

рисунок

1.30

ТХА 002.85

2

ТХА 002.86

неизоли-рован-ный

1

ТХА 002.87

2

ТХК 002.84

от минус 40 до плюс 600.

от минус 40 до плюс 800

2

L

изоли-рован-ный

1

ТХК 002.85

2

ТХК 002.86

неизоли-

рован-ный

1

ТХК 002.87

2

Инв.№ подл.

Подл, и дата | Взам. Инв. К° 1

1 1

Продолжение таблицы 1.1

Модель (исполнение)

ПТ

Диапазон измерений температуры, °C*1

Класс допуска по ГОСТ 6616

Тип термопары по ГОСТ Р 8.585

Тип рабочего спая

Количество термопар, шт.

Длина погружаемой части L, мм

Диаметр погружаемой части d, мм

Материал защитной арматуры

Тип установочного штуцера

Тип головки

Рисунок общего вида

Модели погружаемых ТХА 002, ТХК 002 с видом взрывозащиты «взрывонепроницаемые оболочки «d»

ТХА 002.88

от минус 40 до плюс 600.

от минус 40 до плюс 800,

от минус 40 до плюс 900

1; 2

К

изоли-рован-ный

1

от 160 до 2000

10.0±0,3; 10,0±0,3 с переходом на 8,0±0,3 на длине 60 мм; 8,0±0,3; 6,0±0,3; 3 или 4,5 (гибкий защитный корпус на основе кабеля КТМС)

нержавеющие стали 12Х18Н10Т, 10Х17Н13М2Т (длясредсНгБ)

без ипуцера

«Г1»

рисунок

1.30

ТХА 002.89

2

ТХА 002.90

неизоли-

ро ванный

1

ТХА 002.91

2

ТХК 002.88

от минус 40 до плюс 600.

от минус 40 до плюс 800

2

L

изолированный

1

«Г1»

рисунок

1.30

ТХК 002.89

2

ТХК 002.90

неизоли-ро ванный

1

ТХК 002.91

2

ТХА 002.92

от минус 40 до плюс 600. от минус 40 до плюс 800. от минус 40 до плюс 900

1; 2

К

изоли-ро ванный

1

от 100 до 2000

неподвижный с конической резьбой К 1/2"

«Г1»

рисунок

1.30

ТХА 002.93

2

ТХА 002.94

неизолированный

1

ТХА 002.95

2

ТХК 002.92

от минус 40 до плюс 600, от минус 40 до плюс 800

2

L

изолированный

1

ТХК 002.93

2

ТХК 002.94

неизолированный

1

ТХК 002.95

2

Инв.№ подл.

Подл, плата 1 Взам. Инв. К° 1

1 1

Продолжение таблицы 1.1

Модель

Диапазон

Класс

Тип

Тип

Количе-

Длина

Диаметр

Материал

Типустано-

Тип головки

Рисунок

(исполнение)

измерении

допус-

термо-

рабоче-

ство тер-

погружав-

погружав-

защитной

вочного

общего

пт

температуры, °С(1)

ка по ГОСТ 6616

пары по

ГОСТ

Р 8.585

го спая

мопар, шт.

мой части L, мм

мой части, d, мм

арматуры

штуцера

вида

Модели погружаемых ТХА 002, ТХК 002 с видом взрывозащиты «взрывонепроницаемые оболочки «d»

ТХА 002.96

от минус 40 до плюс 600, от минус 40 до плюс 800.

от минус 40 до плюс 900

1;2

К

изоли-ро ванный

1

ТХА 002.97

2

ТХА 002.98

неизоли-ро ванный

1

ТХА 002.99

2

ТХК 002.96

от минус 40 до плюс 600, от MHiryc 40 до плюс 800

2

I.

изоли-ро ванный

1

ТХК 002.97

2

ТХК 002.98

неизоли-рова ii-ный

1

ТХК 002.99

2

ТХА 002.88

от минус 40 до плюс 600.

от минус 40 до плюс 800,

ог минус 40 до плюс 900

1;2

К

изоли-рован-ный

1

ТХА 002.89

2

ТХА 002.90

неизоли-рова ii-ный

1

ТХА 002.91

2

ТХК 002.88

от минус 40 до плюс 600.

от минус 40 до плюс 800

2

I.

изоли-рован-ный

1

ТХК 002.89

2

ТХК 002.90

неизоли-рован-ный

1

ТХК 002.91

2

от 50 до 320

от 80 до 2000

от 160 до 1250

10,(Н0,3;

8,0±0,3

10,0±0,3;

10,0*0,3 с переходом на 8,0±0,3 на длине 60 мм

10,0*0,3;

10,0±0,3 с переходом на 8,5±0,3 на длине

8 мм

нержавеющие стали

12X1X1 ПОТ.

10Х17Н13М2Т

(длясредсНгЗ)

нержавеющие стали 12X181 ПО Г. 10Х17Н13М2Т (длясредсНгЗ)

подвижный с резьбой N120x1,5

подвижный подпружиненный с резьбой N120x1.5

неподвижный фланец 052 мм/ 038 мм

рисунок

Инв.№ подл.

Подл, плата 1 Ввам. Инв. К° 1

1 1

д о Й

Д

О

Ю

00 Ю

О ю

о

Окончание таблицы 1.1

Модель (исполнение) ПТ

Диапазон измерений температуры. <цМ1)

Класс допуска по ГОСТ 6616

Тип термопары по ГОСТ Р 8.585

Тип рабочего спая

Количество термопар, шт.

Стандартная длина сосдини-клыюю кабеля Lk. мм

Диаметр установочной поверхности защитного корпуса Этр.. мм

Тип защитного корпуса

Тип

головки

Рисунок общего вида

Модели ТХА 002. П, ТХК 002.П для измерений температуры поверхности твердых тел

ТХА002.П

от минус 200 до плюс 600. от минус 200 до плюс 900

1; 2; 3

К

изолированный.

нс изо-ли-

1.2

500. 1000. 1500. 2000.

2500, 3000.

5000

20. 40.60. 80, 100.

108. 114. 159.219.

325,377, 426, 530. 600;

плоская поверхность

К7

«Г8/2», «Г9/1»

рисунок

1.31

ТХК 002.П

от минус 200 до плюс 600. от минус 200 до плюс 8(Х)

2; 3

L

рованный

1,2

«Г8/2». «Г9/1»

рисунок

1.31

ТХА 002.n-F.xi

от минус 40 до плюс 600, от минус 200 до плюс 900

1;2

К

изолированный

1,2

«Г8/2»,

«Г9/1»

рисунок

1,31а)

ТХК 002.H-E.xi

от минус 40 до плюс 600.

от минус 40 до плюс 800

2

L

1.2

«Г8/2»,

«Г9/1»

рисунок

1.31а)

ТХА 002.n-E.xd

от минус 40 до плюс 600.

от минус 40 до плюс 900

1; 2

К

1,2

«Г6/1»

рисунок

1.316)

TXK002.n-Exd

от минус 40 до плюс 600.

от минус 40 до плюс 800

2

L

1.2

«Г6/1»

рисунок

1.316)

Примечания

  • (1) - Указаны предельные значения диапазонов измерений, поддиапазоны измерений могут быть в пределах указанных диапазонов в зависимости от конструктивного исполнения ПТ. Конкретные диапазоны измерений указываются в паспорте и на этикетках (шильдиках) ПТ.

  • (2)  ПТ с верхним пределом диапазона измерений температуры свыше 600 °C, поверяемые в соответствии с методикой поверки, приведенной в РГАЖ 0.282.002.01 РЭ, имеют верхний предел диапазона измерений температуры:

  • - 700 °C для ПТ с длинами погружаемой части от 80 мм до 200 мм:

  • - свыше 700 °C для ПТ с длинами погружаемой части свыше 250 мм.

П'Г с верхним пределом диапазона измерений температуры свыше 600 °C, калибруемые в соответствии с методикой калибровки, приведенной в РГАЖ 0.282.002.01 РЭ. имеют верхние пределы диапазона измерений температуры независимо от длины погружаемой части.

  • 1.1.8 ПТ рассчитаны на работу в условиях воздействия:

а) температуры ткружающеС среды (отддсхс):

  • 1) ту минус 60 дт плюс 100 °С - осе ТТ-Exd, осе ТТ с гтлтоктС типа «Т» т ТТ мтделеС ТХА 002.50, ..., ТХА 002.61, ТХК 002.50, ..., ТХК 002.61 (с стедтат-уельаым кабелем) (далее пт тексте - ТТ.К), птоеахатсуаые ТТ мтделеС ТХА 002.Т, ТХК 002.Т (далее пт тексте - ТТ.Т);

  • 2) тт минус 60 дт плюс 150 °С - ТТ мтделеС ТХА 001.07, ..., ТХА 001.10;

  • 3) тт минус 60 дт плюс 200 °С - осе ТТ с гтлтокамт ттпто «М», «DANA», ТТ мтделеС ТХА 001.05, ТХА 001.06, ТХА 002.65К1, ..., ТХА 002.65К4, ТХА 002.65К7, РГАЖ 5.182.002-13;

  • 4) тт минус 60 дт плюс 250 °С - ТТ тсптлаеатС ТХА 001, ..., ТХА 001-06, мтделеС ТХА 002.65К5, ТХА 002.65К6;

0) стаусттдальатС отОрацит о трех одатмат перпендикулярных напрао-леатхх о дтападтне иасттт:

1) тт 10 дт 60 Гц с амплттудтС смещения 0,35 мм, о дтападтне иасттт тт 60 дт 500 Гц с амплттудтС усктрентх 49,0 м/с2 (группа F3 пт ГОСТ Р 52931) - осе ТТ, кртме ТХА 002.65К1, ..., ТХА 002.65К7;

3) тт 10 дт 60 Гц с амплттудтС смещения 0,35 мм, о дтападтне иасттт тт 60 дт 2000 Гц с амплттудтС усктрентх 49,0 м/с2 (группа G1 пт ГОСТ Р 52931) -ТХА 002.65К1, ..., ТХА 002.65К7;

о) ттнтсттельнтС олажнтстт дт 100 % при температуре 40 °С;

г) тдмерхемых сред с параметрами, укаданнымт о таблице 1.2 насттхщегт РЭ:

Таблица 1.2 - Тараметры тдмерхемых сред

Мтдель (тсптлненте) ТТ

РаОтиее даоленте, МТа

Сктртсть дотжентх среды, м/с

Идмерхемые среды

ТХА 001, ..., ТХА 001-06,

ТХА 001.01, ТХА 001.02,

ТХА 001.03

не Отлее 2,0

не Отлее

170

Првдскты сгораних приртд-нвгв гада при температуре не Отлее 600 °С (900 °С)

ТХА 001.05, ТХА 001.06

не Отлее 0,4

не Отлее

170

Првдскты сгораних приртд-нвгв гада при температуре не Отлее 450 °С (600 °С)

ТХА001,05Сп-Ехп, ТХА 001 .О6Сп-Ехп

не Отлее 2,0

не Отлее

170

Првдскты сгораних при-рвднвгв гада при температуре не Отлее 600 °С

ТХА 001.07, ТХА 001.10

не Отлее 0,4

не Отлее 1

Смндвчный масла при температуре не Отлее 180 °С

ТХА 001.08, ТХА 001.09

Пвийрхнвтти тоердых тел, квлвдвк ГПА при температуре не Отлее 150 °С

ТХА 001 ,09Сл-Ехп

не Отлее 2,0

не Отлее

170

Пвийрхнвтти тоердых тел, квлвдвк ГПА при температуре не Отлее 250 °С; првдскты сгораних приртд-нвгв гада при температуре не Отлее 600 °С

ТХА 002.00В, ТХА 002.01 В, ТХА 002.02В, ТХА 002.03В, ТХА 002.08В, ТХА 002.09В, ТХК 002.00В, ТХК 002.01 В, ТХК 002.02В, ТХК 002.03В, ТХК 002.08В, ТХК 002.09В

не Отлее 6,3 -длх ЯТ Оед сттннвивчных штуцерто;

не Отлее 16,0 -длх 1ТТ с сттн-нвивчными штуцерами

ГндввОрндный и жидкие химически нйнгрйттииный среды, а также нгрйттии-ные среды, не рсдр^ню-щие материал дащит-юС арматуры, при температуре не Отлее 600 °С (800 °С)

. . 1

РГАЖ 0.282.02.01 РЭ

Лист

9

I РГАЖ 2 1/2-20181

32

Изм.

'                    | Подп. | Дата

1 ши л И1тп~Г

Продолжение таблицы 1.2

Модель ПТ

Рабочее давление, МПа

Скорость движения среды, м/с

Измеряемые среды

ТХА 002.04В,

ТХА 002.05В,

ТХА 002.06В,

ТХА 002.07В

не более 6,3 -для ПТ без установочных штуцеров;

не более 16,0 -для ПТ с установочными штуцерами

Газообразные и жидкие химически неагрессивные среды, а также агрессивные среды, не разрушающие материал защитной арматуры, при температуре не более 900 °С (1200 °С)

ТХА 002.40, ТХА 002.41,

ТХА 002.42, ТХА 002.43,

ТХК 002.40, ТХК 002.42

не более 0,4 -для ПТ без установочных штуцеров;

не более 4,0 -для ПТ с установочными штуцерами

Газообразные и жидкие химически неагрессивные среды, а также агрессивные среды, не разрушающие материал защитной арматуры, при температуре не более 1000 °С (1200°С)

ТХА 002.10, ТХА 002.11,

ТХА 002.12, ТХА 002.13

не более 3,0

(в зависимости от исполнения)

не более

170

Продукты сгорания газообразного и жидкого топлива в пульсирующем потоке при температуре не более 600 °С (800 °С)

ТХА 002.14, ТХА 002.15,

ТХА 002.16, ТХА 002.17

не более 3,0

(в зависимости от исполнения)

не более

170

Продукты сгорания газообразного и жидкого топлива в пульсирующем потоке при температуре не более 900 °С (1200 °С)

ТХА 002.50, ТХА 002.51,

ТХА 002.52, ТХА 002.53

ТХК 002.50, ТХК 002.51,

ТХК 002.52, ТХК 002.53

не более 0,5

Поверхности твердых тел и подшипников при температуре не более 200 °С (600 °С)

ТХА 002.54, ТХА 002.55,

ТХА 002.56, ТХА 002.57,

ТХА 002.58, ТХА 002.59,

ТХА 002.60, ТХА 002.61;

ТХК 002.54, ТХК 002.55,

ТХК 002.56, ТХК 002.57,

ТХК 002.58, ТХК 002.59,

ТХК 002.60, ТХК 002.61

не более 0,5

Поверхности твердых тел при температуре не более 400 °С (600 °С)

ТХА 002.65К1,

ТХА 002.65К2,

ТХА 002.65КЗ,

ТХА 002.65К4,

ТХА 002.65К5

не более 0,8

не более

300

Газовые потоки больших скоростей в газотурбинных двигателях при температуре не более 1000 °С (1200 °С)

ТХА 002.65К6,

ТХА 002.65К7

не более 1,2

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

33

Изм.

Лист

№ докум

Поди.

Лата

Окончание таблицы 1.2

Модель ПТ

Рабочее давление, МПа

Скорость движения среды, м/с

Измеряемые среды!

ТХА 002.80, ...

ТХА 002.99,

ТХК 002.80, . ..,

ТХК 002.99

не более 16

Газообразные и жидкие неагрессивные среды, а также агрессивные среды, не разрушающие защитную арматуру, включая азотоводородные смеси и газы после сгорания природного газа (Н2, N2, СО, Н2О, СН4), газообразный и жидкий аммиак, конвертированный газ, моноэтанолоаминовый раствор с примесями сероводорода, сернистого газа, агрессивные среды с содержанием до 25 % сероводорода и сернистого газа

Примечание - Указанные в таблице 1.2 настоящего РЭ модели и исполнения ПТ могут быть выполнены в общепромышленном и взрывозащищенном исполнениях в соответствии с таблицей 1.1 настоящего РЭ.

  • 1.1.9 ПТ являются прочнымо после возде йсовдя следующед фаитороа, имеющих место при транспортировании ПТ в таре:

а) синусоидальной вибрации в трех взаимно перпендикулярных направлениях в диапазоне частот от 10 до 60 Гц с амплитудой смещения 0,35 мм, в диапазоне частот от 60 до 500 Гц с амплитудой ускорения 49,0 м/с2;

б) механических ударов многократного действия в 3-х взаимно перпендикулярных направлениях со значением пикового ударного ускорения 98 м/с2, с длительностью ударного импульса 16 мс, числом ударов - 1000 ± 10 для каждого направления;

в) ударов при свободном падении с высоты 1000 мм;

г) относительной влажности 100 % при температуре 40 °С.

  • 1.2 Тееннччекие характееисттки ( сввйстт^)

  • 1.2.1 Основные параметры ПТ приведены в таблице 1.1 настоящего РЭ.

  • 1.2.2 Пределы допускаемого отклонения выходного сигнала ПТ от НСХ преобразования при температуре соединительных концов равной 0 °С:

  • - для ПТ типа ТХА класса 1 по ГОСТ 6616 - ±1,5 °С (в диапазоне измерений температуры от минус 40 до плюс 375 °С) и ±0,004-It |°С (в диапазоне измерений температуры свыше плюс 375 до плюс 1000 °С, где t - измеряемая температура),

  • - для ПТ типа ТХА класса 2 по ГОСТ 6616 - ±2,5 °С (в диапазоне измерений температуры от минус 40 до 333 °С) и ±0,0075-It |°С (в диапазоне измерений температуры свыше плюс 333 до плюс 1000 °С, где t - измеряемая температура),

  • - для ПТ типа ТХА класса 3 по ГОСТ 6616 - ± 0,015-t °С (в диапазоне измерений температуры от минус 200 °С до минус 167 °С, где t - измеряемая температура) и ± 2,5 °С (в диапазоне измерений температуры свыше минус 167 °С до плюс 40 °С);

  • - для ПТ типа ТХК класса 2 по ГОСТ 6616 - ±2,5 °С (в диапазоне измерений температуры от минус 40 до плюс 300 °С) и ± 0,0075-It |°С (в диапазоне измерений температуры свыше плюс 300 до плюс 600 °С, где t - измеряемая температура);

    Лист

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    34

    Изм.

    Лист

    № докум

    Поди.

    Лата

- для ПТ типа ТХК класса 3 по ГОСТ 6616 - ± 0,015 t °С (в диапазоне измерений температуры от минус 200 до минус 100 °С, где t - измеряемая температура) и ± 2,5 °С (в диапазоне измерений температуры свыше минус 100 до плюс 100 °С).

Рабочие диапазоны измерений температуры для ПТ приведены в таблице 1. 1 настоящего РЭ.

  • 1.2.3 Измерительные спаи чувствительных элементов (далее по тексту -термопары) ПТ электрически изолированы или неизолированы относительно защитной арматуры.

Примечание - Измерительные спаи обеих термопар у ПТ с двумя термопарами с изолированными спаями электрически соединены между собой, за исключением моделей ТХА 001 .О5Сп-Ехп, ТХА 001,09Сп-Ехп, ТХА 002.65К5, ТХА 002.65К6.

  • 1.2.4 Отклонение выходного сигнала ПТ от НСХ преобразования после воздействия в течение 2 часов температуры верхнего значения рабочего диапазона измерений составляет не более 0,5 пределов допускаемых отклонений, указанных в п. 1.2.2 настоящего РЭ.

  • 1.2.5 Показатель тепловой инерции погружаемых ПТ то.ез, с, определенный по ГОСТ 6616 при коэффициенте теплообмена практически равном бесконечности, - не более значений, указанных в таблице 1.3 настоящего РЭ.

    [ mu и чшад—|~

    Таблица 1.3- Показатель тепловой инерции погружаемых ПТ

    Модель (исполнение) ПТ

    Показатель тепловой инерции то,63, с

    ТХА 001, ..., ТХА 001 -06, ТХА 001.01, ТХА 001.02, ТХА 001.03, ТХА 002.65К1 с диаметром защитной арматуры в месте расположения измерительных спаев 1,5 мм

    <0,3

    ТХА 001, ..., ТХА 001 -06, ТХА 001.01,

    ТХА 001.02, ТХА 001.03 с диаметром защитной арматуры в месте расположения измерительных спаев более 1,5 мм

    <2,0

    ТХА 001.05, ТХА 001.06

    <3,0

    ТХА 001.07, ТХА 001.08, ТХА 001.09, ТХА 001.10

    <5,0

    ТХА 002, ТХК 002 с диаметром защитной арматуры не более 10 мм:

    - с неизолированными рабочими спаями

    <5,0

    - с изолированными рабочими спаями (кроме

    ТХА 002.00В, ТХА 002.01 В, ТХА 002.04В,

    < 10,0

    ТХА 002.05В, ТХК 002.00В, ТХК 002.01 В, ТХА 002.08В, ТХА 002.09В, ТХК 002.08В, ТХК 002.09В с комбинированной наружной ча-отью защитной арматуры)

    - ТХА 002.00В, ТХА 002.01 В, ТХА 002.04В, ТХА 002.05В, ТХК 002.00В, ТХК 002.01 В, ТХА 002.08В, ТХА 002.09В, ТХК 002.08В, ТХК 002.09В с изолированными рабочими опая-ми с комбинированной наружной чаотью защитной арматуры

    <20,0

    ТХА 002, ТХК 002 о диаметром защитной арматуры 20 мм (кроме ТХА 002.40, ...,

    ТХА 002.43, ТХК 002.40, ТХК 002.42):

    - с неизолированными рабочими опаями

    <5,0

    - с изолированными рабочими опаями

    < 10,0

    ТХА 002.40, ТХА 002.41, ТХА 002.42,

    ТХА 002.43, ТХК 002.40, ТХК 002.42

    <40,0

    Лист

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    35

    Изм.

    Лист

    № докум

    Поди.

    Лата

Окончание таблицы 1.3

Модель (исполнение) ПТ

Показатель тепловой инерции то,63, с

ТХА 002.80, ..., ТХА 002.99,

ТХК 002.80, ..., ТХК 002.99:

  • - с одной термопарой с неизолированным рабочим спаем

  • - с одной термопарой с изолированным рабочим

<6,0

спаем и с двумя термопарами с неизолированными рабочими спаями

<8,0

- с двумя термопарами с изолированными рабо-ними спаями

<12,0

Показатель тепловой инерции ПТ.П, определенный по ГОСТ 6616 при коэффициенте теплоотдачи практически равном бесконечности, - не более 20 с.

Показатель тепловой инерции то.бз чувствительных элементов моделей ТХА 002.65К1,  , ТХА 002.65К7, определенный по ГОСТ 6616 при коэффициенте

теплообмена практически равном бесконечности, составляет:

  • - не более 0,5 с - для моделей ТХА 002.65К1, ..., ТХА 002.65К4 с чувствительным элементом с диаметром защитного корпуса 2 мм с переходом на 3 мм (условное обозначение диаметра чувствительного элемента - «d2/d3»);

  • -  0,6+0 То,2 с - для моделей ТХА 002.65К1,  ..., ТХА 002.65КЗ,

ТХА 002.65К6 с чувствительным элементом с диаметром защитного корпуса 3 мм (условное обозначение диаметра чувствительного элемента - «d3/d3»).

Показатель тепловой инерции то.бз моделей ТХА 002.65К1, ..., ТХА 002.65К4 с чувствительным элементом с диаметром защитного корпуса 2 мм с переходом на 3 мм (условное обозначение - «d2/d3») соответствует показателю тепловой инерции ТХА-1368 исполнений БАУИ.405221.027 - БАУИ.405221.027-07 производства НПО «Электротермометрия», г. Луцк.

Показатель тепловой инерции то.бз моделей ТХА 002.65К1, ..., ТХА 002.65КЗ, ТХА 002.65К5, ТХА 002.65К6 с чувствительным элементом с диаметром защитного корпуса 3 мм (условное обозначение - «d3/d3») соответствует показателю тепловой инерции ТХА-13б8 исполнений БАУИ.405221.027-08, БАУИ.405221.027-09 производства НПО «Электротермометрия», г. Луцк.

  • 1.2.6        1чеекор чепроеивление взеляции менаду изелдр оианнымв друг ои

друга измерительными цепями термопар, между измерительными цепями термопар и защитной арматурой ТХА 002 (кроме моделей ТХА 002.65К), ТХК 002 с изолированными рабочими спаями при испытательном напряжении 10 - 100 В доллно быть не менее, МОм:

а) 100 - при температуре (25 ± 10) °С и относительной влажности от 30 до 80 %;

б) 1,0 - при температуре 40 °С и относительной влажности 100 %;

в) 1,0 - при температуре верхнего предела измерения до 300 °С;

г) 0,07 - при температуре верхнего предела измерения до 600 °С;

д) 0,025 - при температуре верхнего предела измерения до 800 °С;

е) 0,005 - при температуре верхнего предела измерения до 1000 °С.

j iWhhimtt

Электрическое сопротивление изоляции между изолированными друг от друга измерительными цепями термопар, между измерительными цепями термопар и защитной арматурой ТХА 001 (кроме моделей ТХА 001.05Сп-Ехп, ТХА 001.06Сп-Ехп, ТХА 001.09Сп-Ехп), моделей ТХА 002.65К с изолированными рабочими спаями при испытательном напряжении 10 - 100 В должно быть не менее значений, МОм, указанных в таблице 1.4 настоящего РЭ.

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

36

Изм.

Лист

№ докум

Поди.

Лата

Таблица 1.4 - Электрическое сопротивление изоляции ТХА 001, моделей

ТХА 002.65КС изолированными рабочими спаями

Температура, °С, относительная влажность, %

Модели преобразователей

ТХА 001, ...,

ТХА 001.03

ТХА 001.05,

ТХА 001.06

ТХА 001.07, ТХА 001.10

ТХА 001.08,

ТХА 001.09

ТХА 002.65К

(25 ±10) °С,

30... 80%

1,0

1,0

1,0

1,0

5,0

40 °С, 100%

1,0

1,0

1,0

1,0

1,0

150 °С

1,0

1,0

1,0

0,5

1,0

180 °С

1,0

1,0

0,5

1,0

450 °С

1,0

0,5

-

0,5

500 °С

1,0

-

-

0,3

800 °С

-

-

-

0,025

1000 °С

-

-

-

0,005

Электрическое сопротивление изоляции между изолированными друг от друга измерительными цепями термопар, между измерительными цепями термопар и защитной арматурой ТХА 001.05Сп-Ехп, ТХА 001.06Сп-Ехп, ТХА 001.09Сп-Ехп при испытательном напряжении 100 В должно быть не менее значений, МОм, указанных в таблице 1.4а) настоящего РЭ.

Таблица 1.4а) - Электрическое сопротивление изоляции ТХА 001.05Сп-Ехп, ТХА OO1.O6Cn-Exn, ТХА 001.09Сп-Ехп

Температура, °С, относительная влажность, %

Модели преобразователей

ТХА 001,05Сп-Ехп

ТХА 001 .О6Сп-Ехп

ТХА 001,09Сп-Ехп

(25 ±10) °С,

30... 80%

1,0

1,0

1,0

40 °С, 100%

1,0

1,0

1,0

250 °С

-

-

0,5

600 °С

0,5

0,5

0,5

  • 1.2.7 Электрическое сопротивление измерительных цепей ПТ при нормальных климатических условиях составляет не более 100 Ом.

  • 1.2.8 Электрическая изоляция ПТ-Оп, ПТ-Exd с изолированными рабочими спаями при нормальных климатических условиях выдерживает в течение 1 мин синусоидальное переменное напряжение 250 В частотой 50 Гц.

Электрическая изоляция ПТ-Exi, ПТ-Ехп выдерживает при нормальных климатических условиях в течение 1 мин синусоидальное переменное напряжение 500 В частотой 50 Г ц. Эффективное значение тока - не более 5 мА.

  • 1.2.9 Режим работы ПТ - непрерывный.

  • 1.2.10 ПТ сейсмостойки при воздействии землетрясения интенсивностью 9 баллов по шкале MSK-64 при уровне установки над нулевой отметкой 70,0 м.

  • 1.2.11 По защищенности от воздействия воды и твердых тел (пыли) в соответствии с ГОСТ 14254 ПТ-Оп, ПТ-Exi имеют степень защиты IP54, IP65, IP67, ПТ-Ехп - IP54, IP65, ПТ-Exd - IP67, IP68.

    1 ши л И1тп~Г

  • 1.2.12 Температура наиболее нагретых частей наружных поверхностей ПТ-Ех в нормальном режиме работы не превышает значений, допускаемых ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.0-2014 (IEC 60079-0:2011)) для электрооборудования температурных классов Т4, ..., Тб с маркировками взрывозащиты 1Ех d IIC Т4...Т6 Gb X, ОЕх ia IIC Т4...Т6 GaX, 2Ex пА IIC T4/T5/T6 Gc X.

  • 1.2.13 Основные размеры ПТ приведены на рисунках 1.1, ..., 1.31 настоящего РЭ.

    Лист

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    37

    Изм.

    Лист

    № докум

    Поди.

    Лата

1.2.14 Масса ПТ не превышает значений, указанных в таблице 1.5 настоящего РЭ.

[ ши л И1тп~Г

Таблица 1.5 - Тпееп ПТ

Длина монтажной части защитной арматурл ПТ, мм

Масса ПТ, г, не более

ТХА 001.....ТХА 001-06

от 255 до 280

от 230 до 255

от 320 до 430

от 290 до 390

ТХА 001.01, ТХА 001.02

от 255 до 280

от 725 до 800

от 320 до 430

от 910 до 1225

от 440 до 520

от 1250 до 1480

ТХА 001.03

от 255 до 280

от 760 до 830

от 320 до 430

от 950 до 1280

от 440 до 520

от 1305 до 1545

ТХА 001.05

от 885 до 9500          |             от 120 до 500

ТХА 001.06

от 720 до 6500          |              от 80 до 165

ТХА 001.07, ТХА 001.10

от 65 до 265            |             от 185 до 220

ТХА 001.08

от 180 до 270           |             от 80 до 125

ТХА 001.09

от 160 до 7500           |              от 100 до 590

ТХА 002В, ТХК 002В с головкой типа «П»

от 80 до 200

от 450 до 510

от 250 до 500

от 585 до 710

от 630 до 1000

от 775 до 960

от 1250 до 2000

от 1085 до 1360

Примечание - Тпееп ТХА 002В, ТХК 002В с голозками типа «Т», «DANA» разна массе ПТ е голозкой типа «П» + 350 г.

ТХА 002, ТХК 002 с соединительным кабелем

от 20 до 500            |             от 10 до 340

ТХА 002, ТХК 002 с головками типа «М», «DANA» и диаметром защитной арматуры 20 мм

от 250 до 400

от 1000 до 1300

от 500 до 800

от 1400 до 1850

от 1000 до 1250

от 2100 до 2450

от 1600 до 2000 (без штуцера)

от 2000 до 2500

от 2500 до 3150 (без штуцера)

от 3000 до 3700

ТХА 002.80. .... ТХА 002.99, ТХК 002.80, ..., ТХК 002.99

от 100 до 400

от 790 до 840

от 500 до 800

от 860 до 920

от 1000 до 2000

от 960 до 1180

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

38

Изм.

Лист

№ докум

Поди.

Лата

ПТ.П с головкой типа «Г6/1» с соединительным кабелем длиной 1000 мм имеют массу, не превышающую 1400 г.

ПТ.П с головками типа «Г8/2», «Г9/1» с соединительным кабелем длиной 1000 мм имеют массу, не превышающую 360 г.

Масса одного погонного метра соединительного кабеля для ПТ.П не превышает 20 г.

1.2.15 Средняя радаЯятка до отказа, о, не м ен ее (кроме ПТ моделе й Тде 002.65К1, ..., ТХА 002.65К7):

  • - для пт с верхним пределом диапазона измерений не более 600 °С и диаметром защитной арматуры не менее 3,0 мм - 85000;

  • - для ПТ:

  • - с верхним пределом диапазона измерений свыше 600 °С до 900 °С и диаметром защитной арматуры не менее 3,0 мм,

  • - с верхним пределом диапазона измерений не более 600 °С и диаметром защитной арматуры менее 3,0 мм - 50000;

  • - для ПТ с верхним пределом диапазона измерений свыше 900 °С до 1100 °C- 17500;

  • - для пт с верхним пределом диапазона измерений свыше 1100 °С до 1200 °С - не нормирована.

Вероятность безотказной работы ПТ моделей ТХА 002.65К1, ..., ТХА 002.65К7 за время 10000 ч - 0,95.

1.2.16 Срредни ссрослужбы, легет нн имене:

  • - для ПТ с верхним пределом диапазона измерений не более 600 °С и диаметром защитной арматуры не менее 3,0 мм - 10;

  • - для ПТ:

  • - с верхним пределом диапазона измерений свыше 600 °С до 900 °С и диаметром защитной арматуры не менее 3,0 мм,

  • - с верхним пределом диапазона измерений не более 600 °С и диаметром защитной арматуры менее 3,0 мм - 6;

  • - для ПТ с верхним пределом диапазона измерений свыше 900 °С до 1100 °С - 2;

  • - для ПТ с верхним пределом диапазона измерений свыше 1100 °С до 1200 °С - не нормирован.

  • 1.3 Состав

  • 1.3.1 ТХА 001 имеют модели, которые отличаются друг от друга по наличию головки, по наличию соединительного кабеля, по диаметру защитной арматуры, по виду и резьбе установочного штуцера.

Модели ТХА 001 имеют исполнения, отличающиеся друг от друга по типу рабочего спая, по длине монтажной части защитной арматуры, по длине соединительного кабеля (для моделей без головки), по типу материала термопар, по количеству установочных штуцеров. Стандартные длины и диаметры монтажных частей защитных корпусов ТХА 001, а также виды, резьбы и количество установочных штуцеров приведены в таблице 1.1 настоящего РЭ.

1 ши л И1тп~Г

  • 1.3.2 ТХА 002, ТХК 002 имеют модели, которые отличаются друг от друга по типу материала термопар, по типу рабочего спая, по количеству термопар, по наличию или отсутствию головки, по материалу и диаметру защитного корпуса, по виду и резьбе установочного штуцера, по наличию корпуса для установки на поверхность.

Модели ТХА 002, ТХК 002 имеют исполнения, отличающиеся друг от друга по длине монтажной части защитного корпуса, по конструкции и материалу головки, по длине соединительного кабеля. Стандартные длины и диаметры монтажных частей защитного корпуса ТХА 002, ТХК 002, конструкции и материа-

Лист

9

РГАЖ2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

39

Изм.

Лист

№ докум

Поди.

Лата

лы головок, а также виды и резьбы установочных штуцеров и фланцев приведены в таблице 1.1 настоящего РЭ.

  • 1.3.3 ПТ-Оп, ПТ-Exi состоят лиСт ят защи тиоз ^рм^г^т^ры и голрвки, либо из защитной арматуры и соединительного кабеля, либо из защитной арматуры, соединительного кабеля и головки.

ТТ-Ятс1 состоят либо из защитной арматуры и головки, либо из защитной арматуры, соединительного кабеля и головки.

ТТ-Ехп состоят из защитной арматуры и соединительного кабеля.

В защитной арматуре ТТ установлены одна или две термопары..

В головке ТТ установлены либо зажимы, либо керамическая клеммная колодка с зажимами для подсоединения жил кабеля потребителя.

1.4 Устройство и работа

1.4.1 Принцип работы ТТ основан на явлении возникновения термоэлектродвижущей силы в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединения которых (спаи) находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

  • 1.4.2 Общий вид ТТ представлен на рисунках 1.1, ..., 1.31 настоящего РЭ.

ТХА 001.01, ..., ТХА 001.03, ТХА 001.11, ТХА 002.00В, ...,ТХА 002.09В, ТХА 002.10, ..., ТХА 002.43, ТХА 002.80, ..., ТХА 002.99, ТХК 002.00В, ..., ТХК 002.03В, ТХК 002.40, ТХК 002.42, ТХК 002.80, ..., ТХК 002.99 имеют защитную арматуру (1) и головку (2).

Исполнения ТХА 001, ..., ТХА 001-06, модели ТХА 001.05, ..., ТХА 001.10, ТХА 002.50, ..., ТХА 002.61, ТХК 002.50, ..., ТХК 002.61, ТХА 002.65К1, ..., ТХА 002.65К6 имеют соединительный кабель (3).

ТТ.Т имеют соединительный кабель (9), корпус типа «К7» (10) и головку (2).

  • 1.4.3 Термопары ТТ изготавливают на основе кабелей термопарных КТМС (ХА) и КТМС (ХК) ТУ16-505.757 с диаметром оболочки от 1,5 до 6 мм или аналогичных им импортного производства.

Термопары исполнений ТХА 001.09Сп-Ехп могут быть выполнены на основе термопарного кабеля ТТФЭ 0,12т4 ТУ 3567-015-78069240-08.

  • 1.4.4 Защитную арматуру ТТ изготавливают из материалов:

  • - нержавеющая сталь 12Х18Н10Т по ГОСТ 5632 - для ТТ, предназначенных для работы при температурах до 600 °С;

  • - нержавеющая сталь 10Х17Н13М2Т по ГОСТ 5632 - для ТТ, предназначенных для работыг

  • - в средах, содержащих сероводород (НгЗ);

  • - при температурах до 800 °С;

  • - жаропрочная сталь 15Х25Т (или 20Х23Н18, или ХН50МВКТЮР-И, или ХН75МБТЮ) по ГОСТ 5632 - для ТТ, предназначенных для работы при температурах до 1000 °С.

  • 1.4.5 ТТ могут иметь головки типов «Т», «М», «DANA», «П», «Г6/1», «Г8/2» и «Г9/1».

    j iwm ubiTT

Головки типа «Т» изготавливают из стеклонаполненного полиамида.

Головки типов «М», «Г1» (для ТТ-ЯтС) изготавливают из алюминиевого сплава АК-12 по ГОСТ 1583 или UNI 4514G-AISI13.

Головки типов «DANA», «Г8/2» изготавливают из алюминиевого сплава.

Головки типа «Г6/1» изготавливают из алюминиевого сплава АК-11 PN^N 1706.

Головки типа «Г9/1» изготавливают из поликарбоната.

Головки предназначены для соединения ТТ с кабельной линией потреби

теля.

Лист

9

РГАЖ2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

40

Изм.

Лист

№ докум

Поди.

Лата

  • 1 - защитная арматура

  • 3 - соединительный кабель

  • 4 - уснааоЬочаое уснроиснЬо

рис:. 1. 1

  • 1 - защитная арматура

  • 3 - соединительный кабель

  • 4 - уснааоЬочаое уснроиснЬо

рис:, 1. 1а

. ’.1.4

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

41

Изм.

Лист

№ докум

Поди.

Лата

.d'.Ll

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

42

Изм.

Лист

№ докум

Поди.

Лата

Общий Дид ПТ моделей ТХА 001. 01 с голобками типа 'М', 'DANA'

Голобка типа 'М'

120

Кабельный ббад

рис. 1. 2

Вариант

Голобка типа 'DANA'

по

  • - защитная арматура

  • - голобка

  • - устанобочное устроистбо

    Лис г

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    43

    Изм.

    Лист

    № докум

    Поди.

    Лата

Общий бид ПТ моделей ТХА 001. 01 -Exi с голобками типа 'М', "DANA"

Голобка типа 'М

Кабельный ббод

Кабельный ббод 'К ’ (под кабель без брони или кабель б броне)

Вариант1

Кабельный ббод 'КВЗ' ('КВ4') (под кабель б броне с заземлением брони кабеля бнутри кабельного ббода)

вариант 2 Кабельный ббод 'КНР1С>Г'('КНРЕЕГ', 'КМР25Г', 'КНР155, 'КН2РР 'КНРЕОР'.

KWP&P/l, KKP15P/N!, KKPPPP/l) (под кабель б металл лору хабе) tnax_

lnax=150 (для 'KWP5P , 'KHP16T', ‘КИРЕ?’,

' KKPPZPP/f . 'KMP5PP/N. ' KWPOPPiN) 1к>х=1вО (для 'КНРРОО, *КМГОР/Ш*, *KMP5fP. 'КНРРГТ

Вариант

Голобка типа 'DANA'

Вариант

MBOxL 5

  • 1 - защитная арматура

  • 2 - го лобка

  • 4 - устаннббонне устрристо

рис. 1. В а>

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

44

Изм.

Лист

№ докум

Поди.

Лата

Общий Ьид ПТ моделей ТХА 001, O'i-Exd с голобками типа 'Г1‘

ХМельныи Юра Т

Вариант

W

М20х1, 5

Dl=Gl/2) G3/4

Кабельный ббод 'К (под кабель без брони или кабель б броне)

Защитная арматура

Вариант 1

Кабельный ббод ‘КВЗ’ (’КВ4’) (под кабель б броне с зазенлением брони кабеля бнутри кабельного ббода)

Вариант 2

Кабельный ббод

'КМР16Г"('КМР22Г', 'КМР25Г', •КМР15Р', ‘KHPBOP1 2. 'КМРВ5Р', KMPIBP/Nl, KMPISP/Ni. КМР20Р/Ш) (под кабель б неталлорукабе)

1пах=150 (для 'КМР15Р', 'КМР16Г', ’КМРгВГ', •KMPIBP/Ni'. 'KHPISP/Nf, "KMPBQP/Ni*) lnax=180 (для ‘KMPBOP‘, ’KMPBOP/Nl", 'KMP25P' 'КМР25Г')

1 ШЛЛИЦЩГТ

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

45

Изм.

Лист

№ докум

Поди.

Лата

Общий Ьид ПТ моделей ТХА 001. 00 с голодками типа 'М', 'DANA

ГолоЬка типа 'М'

120

Вариант

Голодна типа 'DANA'

Кабельный ЬЬод

010

ио

■й

ь

S

JJ

  • 1 - защитная арматура

  • 2 - голоЬна

4 - установочное устройство

рис. 1. 3

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

46

Изм.

Лист

№ докум

Поди.

Лата

Общий бид ПТ моделей ТХА 001. 02-Ех!

с голобками типа 'М',

'DANA'

Го лобка типа 'М'

Вариант

Голобка типа 'DANA4

Кабельный ббод

Вариант

Кабельный ббод "К (под кабель без брони или кабель б броне)

j

по

Вариант 1

Кабельный ббод 'КВЗ' ('КВ4') (под кабель б броне с заземлением брони кабеля бнутри кабельного ббода)

Вариант Р Кабельмя ббод 'кмригг'кнггг'. ‘кмтргг‘, 'КНРРбРР, 'КНРР&Р . 'К№В5рр, KMPlBP/Ni. KM/SP/Nl, KMP/PP/Ni) (пол кобель Г металлфукаб?)

защитная арматура голобка устакобочкое устроистбо

1нах=РРР (для 'КЮРбРР 'КНЧ6Т', ’КИРРРГ', 'Ю&1ВР/НГ. 'KKPPPVNi', 'K№/OP/Nl') tnax=1P0 (для 'КНЧОРР. "KW/PfWi*, 'КМРВ5Р'. ' КЮР5РГ

рис. 1. 3 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

47

Изм.

Лист

№ докум

Поди.

Лата

Общий Ьид ПТ моделей ТХА 001. P2~Exd с голобкоми типа 'ПГ

Кобелиный b^QA Т

DI=Hl/2l(i3/4

Вариант Кабельный ббод 'К (под кабель без брони

или кабель 6 броне)

Вариант 1

Кабельный Ыхд 'К83* (’КВГ) (под кабель б броне с заземлением брони кобеля Ьнутр кабельного Мида)

Вариант В Кабельный Мюц ‘Юм16Г1(«МР2ГТ 'КМ25Г', ГКМР1РР\ 'КИР20Р , fKfP2Pi, KWlBVNt, KW15P/NI, КНРгОР/Nl) (под кабель Ь жтамерукаЫ !пах

защитная арматура голодна

установочное устроистДо

■■ упор

  • - ось

  • - болт

1мх=1Р0 (для 'КНР15Р, 'ККРВГ’, 'КМ¥2Г‘, 'KMlBP/Nl', 'KtflP/Nl', 'IKPPOP/Nl') lnax=I80 (для 'KMP2WP ‘KW/OP//!', 'ШТР^ ’KKP/5T'}

рис. 1. 3 б)

1 ШЛЛИЦЩГТ ^тП^^1ц7

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

48

Изм.

Лист

№ докум

Поди.

Лата

Общим бид ПТ моделей ТХА 001. 03

с голобками типа 'М‘, ‘DANA’

Голобка типа 'М'

Вариант

Го лобка типа ‘DANA

120

Кабельный ббод

1 - защитная арматура

В - голодна

4 - устанобочное устроистбо

М33х2

рис. 1. 4

Лис г

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

49

Изм.

Лист

№ докум

Поди.

Лата

Общий Ьид ПТ моделей ТХА 001. P3~Exi

Голобка типа 'М'

с голодками типа 'М', ’DANA'

Вариант

Голодка типа "DANA‘

ШаМЦ | ОД ИНИ | »\ И“И I яге»■ifrAirr

I/O

Кабельный ббод

!_50

Е

4

Вариант

Кабельный Ьблд ‘К ' (под нобель без брони или нобелъ б бро^)

Вариант!

Кабельный ббод 'КВЗ' (’КВ4‘) (под кабель б броне с заземлением брони кобеля бнутри кабельного Мало)

Вариант O Кабельный ббод •кмрцг'гкиргг, *kmp25t. ’К№15Р‘, 'КМР20Р', 'KMP25P'.

KWUO/Nl, KM/5P/N1, KW/OP/ND (под кобель б нетаолооркабе 1яох

1тх=150 (для 'КИР 1ST, 'КМР15Г, 'КН/22Г', 'KM/SP/Nf, 'KM/5P/NI', 'KW/OP/Nl") (нах=18Р (для ‘КМРГОР*, "KH/OPUl*, 'КМРОРР 'КНР25Г')

рис. 5 4 а)

но

защитная арматура гол одна устанодочное устроистдо

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

50

Изм.

Лист

№ докум

Поди.

Лата

Общий бид ПТ моделей ТХА 001, 03-Exd с голоДкамй типа 'ГГ'

Кабельный ЬЬод Т

арматура

01=61/2; 63/4

Вариант

Кабельный ббод ’К (под кабель без брони или кабель б броне)

М33х2

/

брони кабеля Ьнутри кабельного Мола)

Варионт 2 Кобельныя ббод кмкб’Т'кнггг', ‘кмгзт', К№>!5Р', ‘K№200’. 'КМРВ5Р', KH12P/N, KKP15P/Nh KM?00/Nl) (под кобель б металлорукаб)

Защищая арматура

защитная

голобка устанобочное устройстбо упор

ось

бол т

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

51

Изм.

Лист

№ докум

Поди.

Лата

Ли

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

52

Изм.

Лист

№ докум

Поди.

Лата

  • 1 - защитная арматура

  • 3 - соединительный кабель

  • 4 - устааобочаое устроистбо

рис. 1. 5

L 35          350

  • 1 - защитная арматура

  • 3 - соединительным кабель

  • 4 - уснааобочаое устроистбо

рис. 15 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

53

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

54

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

55

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

56

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

57

Изм.

Лист

№ докум

Поди.

Лата

Габаритный чертеж ПТ модели ТХА 001, 05Сп с дДумя устанобочными узлами

IS

I

I

§

I

*t

In

Габаритныи чертеж ПТ модели ТХА 001. 05Сп-Ех/ с дбумя устанобочными узлами

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

58

Изм.

Лист

№ докум

Поди.

Лата

Лис г

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

59

Изм.

Лист

№ докум

Поди.

Лата

Общий Ьид ПТ модели ТХА

1 - защитная арматура

  • 3 - саединительныи кабель

  • 4 - устанобочное устроистба

001. 06

рис.  1. 6

  • 1 - защитная арматура

  • 3 - соединительный кабель

  • 4 - устанобочное устраистба

рис:. 1.6 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

60

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

61

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

62

Изм.

Лист

№ докум

Поди.

Лата

Габаритныи чертеж ПТ модели ТХА 001, ОбСп

с дДумя установочными узлами

Кабельный быбод

Рисунок 1.6 г)

Габаритный чертеж ПТ модели ТХА 001. 06Сп-Гх! с дбумя устанобочными узлами

Кабельный Ьыбод

2800+2 65 .   350

Рисунок 1. 6 д)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

63

Изм.

Лист

№ докум

Поди.

Лата

ГаДаритныи чертеж ПТ модели ТХА 001, ОбСп

Рисунок 1. 6 е)

Гоборитныи чертеж ПТ модели ТХА 001, ОбСп-Exi с дбумя устоноЬочными узлами

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

64

Изм.

Лист

№ докум

Поди.

Лата

Габаритный чертеж ПТ модели ТХА 001, ОбСп, ТХА 001. ОбСп с пружинной защитой

Рисунок 1. 6 и)

Габаритный чертеж ПТ модели ТХА 001. ОбСп,

с пружинной защитой

ТХА 001. ОбСп-Exi

Рисунок 1. 6 к)

9

РГАЖ 2 1/2-2018

30.01.18

Изм.

Лист

№ докум

Поди.

Лата

РГАЖ 0.282.02.01 РЭ

Лист

Габаритныи чертеж ПТ модели ТХА 001. ОвСп, ТХА 001. ОбСп с пружинной защитой

Рисунок 1. 6 л)

Габаритный чертеж ПТ модели ТХА 001. ОбСп, ТХА 001. ОбСп-Exi с пружинной защитой

Рисунок 1. 6 м)

/|.< 1

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

66

Изм.

Лист

№ докум

Поди.

Лата

. ’.14

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

67

Изм.

Лист

№ докум

Поди.

Лата

\___>

.'ilk. 1

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

68

Изм.

Лист

№ докум

Поди.

Лата

Общий Ьид ПТ модели ТХА 001. 07

  • 1 - защитная арматура

  • 3 - соедиаительаый кабель

  • 4 - устааоЬочаое устройство

рис:. 1. 7

Общий Ьид ПТ модели ТХА 001, 07~Exi

  • 1 - защщтнаа арматуур

  • 3 - соедиаительаый кабель

  • 4 - устаааЬочаое устроистЬо

рис. 1.7 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

69

Изм.

Лист

№ докум

Поди.

Лата

■?

—к

£ с^

•А

§

ЧЭ

i<

N

X

••ч

i

§

О

£

1

X

к.

и

С;

X

О..

*

<ъ к

S-т

1

5

9

РГАЖ 2 1/2-2018

30.01.18

Изм.

Лист

№ докум

Поди.

Лата

Общий Ьид ПТ модели ТХА 001, 10

  • 1 - защитная арматура

  • 3 - соединительным кабель

  • 4 - рстанобочное рстроистбо

рис, 1. 8

Общим Ьид ПТ модели ТХА 001, 10-Ех1

  • 1 - защитня арматура

  • 3 - соединительным кабель

  • 4 - рстанобочное рстромстЬо

рис:. 1.8 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

71

Изм.

Лист

№ докум

Поди.

Лата

Общий Ьид ПТ модели ТХА 001, 08

  • 1 - защитная арматура

3 - соединительный кабель

рис. 1. 9

1 - защитнаа арматуум

3 - соединительный кабель

рис. 1. 9 аТ

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

72

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

73

Изм.

Лист

№ докум

Поди.

Лата

Общим бид ПТ модели ТХА 001. 09

3 - соединительный кабель

рис. 1 10

1 - защитная арматура

3 - соединительным кабель

рис, 1. 10 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

74

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

75

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

76

Изм.

Лист

№ докум

Поди.

Лата

I

8

££'5W

j |МИН1ьп~Т

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

78

Изм.

Лист

№ докум

Поди.

Лата

££'90

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

79

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

81

Изм.

Лист

№ докум

Поди.

Лата

Общий бид ПТ модели ТХА 001. И

  • 1 - защитная арматура

  • 2 - голобка

4 - устанобочное устроистбо

крышка не показана

87

58

рис. 1. 10 л)

Общий бид ПТ модели ТХА 001. 11-Exi

  • 1 - защитная арматура

  • 2 - голобка

4 - устанобочное устроистбо

крышка не показана

87

рис. 1. 10 м)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

82

Изм.

Лист

№ докум

Поди.

Лата

Общя бил ПТ молелея ТХА 008. DO,.. , ТХА 008. 07В, ТХК 008. МО..., ТХК 008. ОЗ с ГОЛОЬОИ ТИТЮ 'П'(мкт 1)

Верманты исполнения защитноя арматуры

Общ Ьид ПТ моделей ТХА OOP. ООО,,., ТХА OOP. 07В, ТХК OOP. ООО,. ., ТХК OOP. ОЗВ с голоЬиами типа 'М, 'DANA' (лист Р)

ГолоЬка типа 'М'

ГолоЬна типа "DANA*

110

рис. 1. И

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

83

Изм.

Лист

№ докум

Поди.

Лата

Обшия Ьид ПТ моделей ТХА 008 003-8x1,.., ТХА 008. 07В-Ех1, ТХК 008. 003-8x1,.., ТХК 008. ОЗ~Ех1

с голоЬкая типа 'П* (лист 1)

ГолЫжа тип 'Л*

87

* I \}

Вариант 1

Вариант 5

m

Щ

m

N80x1,5 |

В

1 - защитная арматура

8 - голоЬка

4 ~ устанЫочное устройство

Варианты исполнения защитном арматуры

Вариант 8           Вариант 3

rfb А)

юа I.___ юа I.--I *t

1

010

48

Вари

тнт 6

1

010

Вариант 7

Вариант 4

рис. 1. 11 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

84

Изм.

Лист

№ докум

Поди.

Лата

Общий бид ПТ моделей ТХА 002. ООВ-Exl,. ., ТХА ООЕ. 07В~Ех1, ТХХ 002. 00В~Ех!,.. . ТХХ 002. ОЗВ-Exl с голобиами типа 'М , ‘DANA* (лист 2)

Гоолобка типа 'DANA'

Г.олобка типа ЧМ

120

Кабельный бЬод

110

(под кабель без брони или кабель б броне)

dapnanri

Кабельный ЬЬаа 'КВЗ' СКВ4‘)

(пол кабель б б&ме с заземлением брони кобеля Ьнутр кабельного

'кмибг’с'кмрзгг', 'кюрвт 'КНР15Р', ’КМРЯР', ’КМРР5', KHl&VNo KNUtf/N, KMPPOP/Ni) (под кабель й ^^тил^с^(^^коЬ<^^

•КИП#'. 'КМРРВГ', ‘КМРГОР/Ni') •KMVQPAH', 'kmppsp’,

Рис. 1.11а) (окончание)

1 ши л И1тп~Г

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

85

Изм.

Лист

№ докум

Поди.

Лата

Ойч» Ьил ПТ нзлеле ТХА 002. &S, ТХА 002. 01В с комбиниройаннои наружной часты) защнпко арматузы с галоЪоя типа 'П“, 'М м 'DAM'

ГолоОпа типа 'DAM'

ГомОжа тип П

87

эоттноя армзтура голойно устиоб^х устрросТю

рис. J. 12

ГомЬа тзпкз 'И

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

86

Изм.

Лист

№ докум

Поди.

Лата

Об»ит Дк4 ПТ молелен ТХХ 002. 0№-Exi, ТХА 002. ЮВ-Ех! е комбинировано наружны! чостьо защитна/ арматум с голого» типа *П, *>Г и 'ВАМ'

ГолаЬиз типа '№

Голойка титю "П

87

120

Кабельные (Лол

Голота тнгю 'ВАМ'

Вариант исполнения защитном арматуры

или кабель б броне)

Всужит!

Хабельнья йбол *Х(НГ ('К34') (пол кобель Ь б/рант с зоэгтенпеп бронт кобеля Ьн/три нобельно-о

чпонггкеггг, •опг— ’ХМ! 55. ’ХМГГ, 'KW ЮГИ&ЛН , KMlSWl . ЮМЯР//1) (пол кобель 6 неталлсфукоЬе)

! - защитная арматур

2 ~ голоЬиа

4 - устаноЬчное устройства

[ихг <лч> '«MPiSfp 'крбг. •хоег’. ’KHPI&V/I •, 'XMlSV/i ‘, *ЮПОМН'> \wiao (дли чмуют, ’хмям/ш’.хмгу», 4XV5T')

рис. 1. 12 a)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

87

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

88

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

89

Изм.

Лист

№ докум

Поди.

Лата

Общий чертеж ПТ моделей ТХА OOOO-Exd, ТХК OOOO-Exd с комбинированной наружной частью защитной арматуры с голоЬкой типа 'Г6/1'

набелл

Кабельный обод К (под кабель без брони или б броне)

соединительн(х~о кобеля

вариант

Разьенное соединение клеминои голобки и соединительного кабеля

вариант

Кабельный ббод 'КВ5* (под кабель 6 броне с заземлением брони кобеля бнутри кабельного ббода)

Вариант I Кабельный ббод 'Тал‘ ( * Тел *)

(под кобель б тррбе)

Вариант В Кабельный ббод 'кмрцгг'кнррвгг 'к№В5Ь\ 'КНР11РР 'КИРР0РР 'КМРР5Р', KM/10/Nl, KM15P/N!, KW/OP/ND (под кабель 6 меттАлорркабе)

1 ШЛА ЧЩВП~г

D1

Рисунок 1. 10г

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

90

Изм.

Лист

№ докум

Поди.

Лата

1 ШЛДЧШЩГт

Общи Ьиа ПТ нолеле ТХА 00& 08В, ТХА 00Z 09В, ТХХ ОО 0ВВ, ТХК ОО 09В с голоХх тит 'П, 'Н и 'DANA'

Голобит типа 'Н

120

ГхахЬнх типа *П*

В7

1 ~ защитная ариатура

S - гол^око

4 - уСТОнПАМН» уСГройсПо

Кобельмы* ббол

ГплЫЪиа ттию 'DANA

рис. 1.13

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

91

Изм.

Лист

№ докум

Поди.

Лата

ОЛаи* Ыл пт молелен ТХА 0О D88-£xi . ТХА 008. 09-£xh Ш 008. 0№-£xi. ТЖ 008. 09В-Ы С голОмон гтпп 'П, *Н" и 'DANA'

Галойма ттпо *П

ГолоОк типо '№

120

97

08,5

Кодельные Мюл

или кабель Л броне)

1 - эаптная арматура

8 - голЫжо

4 - устсояйочюе устронстСю

вариант!

Кобльнм №ол 'КвУ ('КВА"

nw2Mn, xpisvNi, юхгср/Ш) (пол ко^ль b мегтморрмае)

1ав-!50 (ла 'ХИР13Р'. 'КМЧбГ. 'ЮРГГ, 'nen/ftt', ЧОПЗМН', 'ШКСРЛН') ЫШЮ (ла ЧМТР, ’КРГР/Ы. 'ЮАР, ЧМРТ'

рис. 1 13 р)

ГанОма гтепа 'DAM1

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

92

Изм.

Лист

№ докум

Поди.

Лата

Обацт Ьил ПТ малелея ТХА 008. №№, ТХА 0&. 0% с кам&тира6анно1 нарушая настыв завитнсо арматуры с голаЬоя тию 'П1, 'if и 'D'M'

ГолгОнка титю *Н

Голсона тятю *П*

I - зюттнна арматур

8 - голаЬка

4 - устансЬоинзе устройство

Кобельныя Мол

■>

Голобит тип 'DAW

рис. 1. 14

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

93

Изм.

Лист

№ докум

Поди.

Лата

Общий бил ПТ моцелеи ТХА 008, №В~Ех1, ТЫ 008, 0ЯЗ~Ех1 с коивиниробанмж ненужная чосты зощнтнм фаттуры с голсЬкоя титю 'Т7, М' и 'DAW

Голобна тт 'И'

ГолоЬка тигпз 'DANA *

ГолоЬна тит 'П1

180

Кабельный ЬЬод

Вариант!

Х^лльия Ыхщ ‘КЗ" (‘KP4’) (пол кабель б брою е лимАМи брош кобеля Ьнутри кабельного

Вариант 2 Кабельные Ьбад 'к^ЧбГ'скмргвг', 'кмрг5Г'. 'КМР15Р', ’КМР20Р‘, 'KNP25P',

ЮГ18Р/Ш, ЮР15МН. КНРЯТИ) (пол кобель Ь не^^^тортк^^

110

1 - зоиигмм арнотура

lhax=l5O (лля WIF, ’КИРЫ’, ЧрргГГ', 'K&1S/NI', 'ПРИМИ', 'OPSF/Nt') leax*lBO (лля 'ПИРИТ, ‘ЮГ20Р/Нг', 'KTfPP', 'KHfPSfT

8 - голодна

4 - устаноСюное устройств

рис, I. 14 a)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

94

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

95

Изм.

Лист

№ докум

Поди.

Лата

ffi

I

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

96

Изм.

Лист

№ докум

Поди.

Лата

Общий чертеж ПТ моделей ТХА 008K~Exd, ТХХ 002K~Exd с комбинированной наружной частью защитной арматуры с голобнои ттпа 'Г6/Г

А

Неразъемное соединение клеммноя голооки и соединитрльного кабеля

Вариант

Разьемное соединение клеммной голобки и соединительного кабеля

1ПЛ

Кабельный ЬОод 'К' (под кобель без брони или кабель b броне)

Вариант

Кабельный ббод 'КВ5' (под кабель 6 броне с заземлением брони кабеля Ьнутри кабельного Обода)

Вариант 1 Кабельный Обод ' Тдц• СТсз/4 ’> (под кабель b трубе)

Вариант 2 Кабельный ббод 'кюрыт'кнргггг 'кювет, 'КМРР5Р', 'КМРРОРР, 'КМРР5Р', KHPiPP/Ш, KMP15P/NI, KMPP00/Ni) (под кабель б ^^трал^оо^^'кг^^^)

1 ШЛДЧШЩГт

,1 ,

—>

J

л

г

1

1

1

8

QJ

D1

1. 14г

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

97

Изм.

Лист

№ докум

Поди.

Лата

Общий бид ПТ моделей ТХА 008. 1Ot..

Голобка типа 'М'

  • 1 - защитная арматура

8 ~ голобна

4 - устанобочное устропстбо

рис. 1. 15

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

98

Изм.

Лист

№ докум

Поди.

Лата

Общим бид ПТ моделей ТХА 002. 10-Exi,.., ТХА 002 17~Exi с голобками типа 'М', 'DANA'

Голобиа типа 'М'

120

Кабельный ЬЬод

Кабельный ЬЬод *К *

(под кабель без брони

или кабель Ь броне)                  —г

(под кабель Ь броне с заземлением брони кабеля Ьнутри кабельного

  • 1 - защитмая арматура

  • 2 - голоЬка

4 - установочное устроистбо

Вариант S Кабельный ббод 'кмриг'скшггг', 'кмррггг •KMPlSfP, 'КМРГХР, ‘КМРПР, KPPiPPNl, К№/5Г/Ш, KMP/PP/Nl) (под кабель Г металллрркОг?) рис. 1. 15 a)

1пах=1Г0 (для 'КНР1Г', "КНР1&Г 'KMPBBfT 'KHP!P//Ni‘, ' КМРР5Г/Ш', 'КНРГОР/Ni') lnax=180 (для • KHP00’, 'KI&/00/NN 'KMP/2P', 'КМР5Г' )

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

99

Изм.

Лист

№ докум

Поди.

Лата

Общий Ьид ПТ моделей Т'ХА ООГ 40,. ., ТХА 002. 43, ТХК 002 40,.., ТХК 002 42 с голоЬнами типа М, ‘DAW

  • 1 - защитная арматура

  • 2 - голоЬна

4 - устанобочное устроястбо

рис. 1. 16

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

100

Изм.

Лист

№ докум

Поди.

Лата

Общир Дид пт моделер ТХА 002 40~Exi,,. ТТ^ХЛ 00Г. 43-Ех!, ТХХ 002. 40~ExifТХХ 002 4Г~Ех!

с голлдкаии ттпа 'М\ 'DANA'

ГолоДна ттпа 'DANA

Голодна типа *М*

Кабельный ббод

М27хё

арИОТтуР

рис. 1. 1Г а)

1 - защитная

Г - голодна

4 - устаноДочное устроястДо

lnax=15D (для 'КМР15', 'КМР1ГГ', ‘КНЧРР’, •KM/SP/Ni', ’KWISPPNC, 'KPr&F/Ni') lnax=lP (для ‘КМРГор ‘KHPOPP/, 'КМРГ5Р. ‘кн^гт

Вариант

Кабельный ббод 'К (под кабель без брони или кабель б броне)

Вариант!

Кабельный Ьбод 'КВЗ' ('КВ4') (под кабель б броне с заземлением брони кабеля бнутри кабельного ббода)

Вариант Р Кабельный ббод КМР16Г'('КМРРРГ‘, rK4P^'КНР15Р', 'КМРГХР, 'KHPP5P', KWISP/N!, KW/5P/N, KW/ГР/Nt) (под кобель б метоллАрру£о№) tnax

020

Вариант исполнения

ЛИСТ

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

101

Изм.

Лист

№ докум

Поди.

Лата

Одшии Шд ПТ моделей TXA OOE. 50; TXA 008. 51; TXK 008. 50; TXK 008. 51

\ / jl

L-

-

—---ink—

гАЛ^аГ 1      III

•W**<n         1  1   1

£0

I

1

1 - защитная арматура

  • 3 - соединительный кобель

  • 4 - устанобочное устройство

рис. 1. 17

Общий Дид ПТ моделей ТХА OOP. 50~Exi; TXA OOP. 51 -Exi; TXK OOP. 50-Exi; TXK OOP. 51-Exi

1 - защитная арматура

  • 3 - соединительным кабель

  • 4 - устанобочное устроястбо

рис. 1. 17 о)

Общий Ьид термопар моделей РГАХ5. 18Р. OOP-13, РГАХ5. 18Р. OOP-13. 01

Г

3 - соединительным кабель

рис. 1.17 б)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

102

Изм.

Лист

№ докум

Поди.

Лата

1 - защитная арматура

  • 3 - соединительный кабель

  • 4 - устанабачное устройство

рис:, 1. 18

Общий бид ПТ моделей ТХА 008. 58-ЕхЦ ТХА 008. 53-Exl/ ТХК 008. 58-Exij ТХК 008 53-Exi

1 / ад

lr>

jS

V—

3

a

JAXaI---Г      -Г(        I-l_Jj 1=2^-'''"^

--ж!

Ur-

75

30

/

1 - защитная арматура

  • 3 - соединительный кабель

  • 4 - установочное устройстбо

рис. 1: 18 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

103

Изм.

Лист

№ докум

Поди.

Лата

1 - защитная арматура

  • 3 - соединительный кабель

  • 4 - установочное устройство

рис. 1.19

Общий бид ПТ моделей ТХА ООП. 54-Ех1; ТХА ООП. 55-ЕхЦ ТХК ООП. 54-Exi; ТХК ООП. 55-Exi

1 - защитная арматура

  • 3 - соединительный кабель

  • 4 - устанобочное устроястбо

рис:. 1. 19 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

104

Изм.

Лист

№ докум

Поди.

Лата

  • 3 - соединительным кобель

  • 4 - установочное устроистбо

рис. 1. 20

1 - защитная арматура

  • 3 - соединительным кабель

  • 4 - устаноЬочнае устроистЬо

рис. 1. 20 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

105

Изм.

Лист

№ докум

Поди.

Лата

Общий Ьид ПТ моделей TXA 008. 58; TXA 008. 59; TXK 008. 58; TXK 008. 59

In

S=19

/

X Ч>

4

г

Itoto—лл..»   1         1—г—г*

Л

-^М

jR И " ” -L   —tri—t—

75

L

.22

2000

1 - защитная арматура

  • 3 - соединительный кабель

  • 4 - установочное устроистЬо

рис. 1. 81

1 - защитная арматура

  • 3 - соединительный кобель

  • 4 - устаноЬочное устроистЬо

рис. 1. 81 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

106

Изм.

Лист

№ докум

Поди.

Лата

Общий бид ПТ моделей ТХА ООО. 60; ТХА 002. 61}

ТХК 002. 60; ТХК 002 61

Общи бил ПТ моделей ТХА 002. 60-Ех!; ТХА 002. 61 ~Ех!; ТХК 002. 60-Exi; ТХК 002. 61-Exi

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

107

Изм.

Лист

№ докум

Поди.

Лата

Общий бид ПТ модели ТХА 008. 65К1

с защитной арматурой 06 мм, с открытым рабочим спаем, с кабельным быбодом с клеммами типа 'КлГ

Общий бйд ПТ модели ТХА 008. 65K1~Exi с защитной арматурой 06 мм, с открытым рабочим спаем, с кабельным быбодом с клеммами типа 'КлГ

Общий Ьид ПТ модели ТХА 008. 65К8

с защитном арматурой 06 мм, с открытым рабочим спаем, с кабельным быбодам с клеммами типа "КлГ

Шамц | од мни | »Л И“И 1 ШЛДЧШЩГт

Рис, 1. 84

Общин бид ПТ модели ТХА 008. 6аК8-Ех:

с защитной арматурой 06 мм, с открытым рабочим спаем, с кабельным быбодом с клеммами типа "КлГ

1 - защитная арматура

  • 3 - соединительный кабель

  • 4 - устанабачнае устройс^о

Рис. 1. 84 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

108

Изм.

Лист

№ докум

Поди.

Лата

Община чертеж ПТ модели ТХА 002, 65К1Сп

Общий чертеж ПТ модели ТХА 002. 65KlCn-Exi

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

109

Изм.

Лист

№ докум

Поди.

Лата

Ог^1^^^сй Ьид ПТ модели ТХА 002. 65КЗ

с защитной арматурой 08 мм, с закрытым рабочим спаем, с кабельным ЬыЬодом с клеммами типа 'КлГ

Рис. 1. 25

Общий Ьид ПТ модели ТХА 002. 65КЗ-2х1 с защитной арматурой 08 мм, с закрытым рабочим спаем, с кабельным ЬыЬодом с клеммами типа 'КлТ'

Общий Ьид ПТ модели ТХА 002. 65К4

с защитной арматурой 06, 5 мм, с закрытым рабочим спаем, с кабельным ЬыЬодом с клеммами типа 'КлГ

Рис. 1. 26

Общий Ьид ПТ модели ТХА 002. 65К4-Ех!

с защитной арматурой 06, 5 мм, с закрытым рабочим спаем, с кабельным ЬыЬодом с клеммами типа 'КлГ

1 ШЛДЧШЩГт

1 - защитная арматура

  • 3 - соединительный кабель

  • 4 - устаноЬочное устроистЬо

    Рис. 1. 26 а)

    Лист

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    110

    Изм.

    Лист

    № докум

    Поди.

    Лата

Варианты разделки концов кабельных ВыВодоВ для для

ТХА ОО8. 65K1,.. , ТХА 00. 65X4, ТХА 008. 65X1-Exi,. . , ТХА 00. 65K4-ExP

с клеммами типа 'Кл8' под бинт М4

с Высокотемпературным разъемом

Рис. 1. 87

Общий Вид ПТ модели с защитной арматурой 08 мм,

ТХА 008. 65X5

с закрытым рабочим спаем,

с Высокотемпературным разъемом типа РРН85М

1 - защитноя арматура

  • 3 - соединительный кабель

  • 4 - установочное устройство

Рис. 1. 88

Общий Вид ПТ модели ТХА 008. 65Х5-Ех! с защитной арматурой 08 мм, с закрытым рабочим споем,

с Высокотемпературным разъемом типа РРН85Н

1 - защитная арматура

  • 3 - соединительным кобель

  • 4 - установочное устройство

Рис, I. 88 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

111

Изм.

Лист

№ докум

Поди.

Лата

Общий бид ПТ модели ТХА 002. 65К6 с защитной арматурой 08 мм, с закрытым рабочим спаем, с Ьысокотемпературным разьемам РРН25Н

А

Соединитееылт набель не показан

потока

Ь<65

1 - защитная арматура

  • 3 - соединительный кабель

  • 4 - установочное устройстба

Рис. 1. 29

Общий бид ПТ модели ТХА 002. 65К6-Ех! с защитной арматурой 08 мм, с закрытым рабочим спаем, с бысокотемпературным разьемом РРН25М

А

Сжаинительныя кобель не показан

Направление

1 - защитная арматура

  • 3 - соединительный кобель

  • 4 - устанобочное устройстба

Рис. 1. 29 о)

ЛИСТ

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

112

Изм.

Лист

№ докум

Поди.

Лата

Общий бид ПТ модели ТХА 002. 65К7 с дЬумя ЧЭ, с открытыми рабочими спаями, с кабельными быбодами с клеммами типа «Кл2» под бинт М4

Общий Ьид ПТ модели ТХА 002. 65K7-Exi с дбумя ЧЭ, с открытыми рабочими спаями, с кабельными быбодами с клеммами типа «Кл2» под Ьинт Н4

Рис. 1. 2Э Ь)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

113

Изм.

Лист

№ докум

Поди.

Лата

Общий бид ПТ моделей ТХА 002. 80-Exd,. , , ТХА 002, 99-Exd, ТХК 022. 80-Exd,. ., ТХК 002. 99-Exd

190

Кабельный Обод Т

М20х1, 5

I

1

06

рис. 1.30

Dl=Gl/£)G3/4

Вариант

Кабельный ЬЬод "К * (под кабель без брони или кабель Ь броне)

Вориант 1

Кабельный ЬЬод 'КВЗ' ('КВ4') (под кабель Ь броне с заземлением брони кабеля Ьнутри кабельного ЬЬода)

Вариант 2 Кабельный ЬЬод кмр1бг'('кмрггг', 'кмррьг КМР15Р', 'КМР20Р', 'КМР25Р KMP12P/NI, KMP15P/NI, KMP20P/ND (под кабель Ь металлорукаЬе)

!пах=150 (для 'КМР15Р', 'КМР16Г', 'КМР22Г', 'KMP12P/NI', 'KMP15P/NI*, 'KMPBOP/Ni') 1пах=180 (для 'КМР20Р', 'KMPPOP/Ni ’КМР25Г')

- зощитноя ормотуро

2 - голобко

  • 4 - устонобочное устроистбо

  • 5 - упор

  • 6 - ось

  • 7 - болт

Вариант

г

р

Варианты исполнения защитной

арматуры

Вариант 2

Вариант 1

штуцер подбижныи

ГЦ

т

>

4

0

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

114

Изм.

Лист

№ докум

Поди.

Лата

Варианты исполнения защитной арматуры

Вариант 10            Вариант 11

рис. 130 (продолжение)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

115

Изм.

Лист

№ докум

Поди.

Лата

Варианты исполнения защитноя арматуры

Вариант 16

Вариант 18

Вариант 19

Вариант ВО

II

и                 II

II

II

II

L

И

КЗ

t

3*й

f

п й

1

1

: «

03

рис. 1.130 (окончание)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

116

Изм.

Лист

№ докум

Поди.

Лата

Общий Ьид ПТ моделей ТХА 002. 80~Exd, . , , ТХА 002. 99-Exd, ТХК 002. 80-Exd . . , ТХК 002. 99~Exd с комбинироДаннои

-•"■и j л        1 ШЛДЧШЩГт

наружной частью защитном арматуры

Dl=Gl/2) G3/4

Вариант

Кабельный ббод 'К ' (под кабель без брони или кабель б броне)

ею “Г

Ж

1пах=150 (для 'КМР15Р', КМР1ЬГ , КМР22Г , ‘KMP12P/NI', 'KMP15P/N!', 'KMP20P/N!') <пах=180 (для 'КМР20Р*, 'KMP20P/NI', 'KMP2. 'КМР25Г')

Кабельный обод. /

Вариант 1

Кабельный Мод 'КВЗ' ('КВ4') (под кобель б броне с заземлением брони кабеля бнутри кабельного ббода)

Вариант 2 Кабельный ббод ' КМР16Г' ( ' КМР22Г’, 'КМР25Г', 'КМР15Р', 'КМР20Р', 'КМР25Р', KMP12P/Ni, KMP15P/Nit KMP20P/Ni) (под кабель б металлорукобе)

  • 1 - защитная арматура

  • 2 - голоЬка

  • 4 - установочное устроистЬо

  • 5 - упор

  • 6 - ось

  • 7 - болт

>

с Х

Вщтт жпле> этно арнюуы Вариант 1

N20x1> 5

Вариант 2

Вариант 3

рис. 1. 30 а)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

117

Изм.

Лист

№ докум

Поди.

Лата

Общий бид ПТ моделей ТХА 002. П ТХК 002. П с голобиами типа Т8/2', Т9/1'

Голобка типа 'Г8'

58

Вариант голобни

Голобка типа *Г8/Г

Крышка В не показана

рис. 1 31

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

118

Изм.

Лист

№ докум

Поди.

Лата

Общи Ьид ПТ моделей ТХА OO2.n-Exi, ТХХ ООВ.П-Еи с голоЬиоми ттпа Т8/2', *Г9/Г

Вариант голобки Голобна типа 'Г8/1

ОФС1

Крышка А не показана

голоока

  • 9 - набель соединительный

  • 10 - корпус ттпа ГК7'

Вариант голоДни ГолоДна типа 'Г9‘

В

«1

\

V

рис. 1. 31 о)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

119

Изм.

Лист

№ докум

Поди.

Лата

Общий бид ПТ моделей ТХА 002. П-Exd, ТХК 002. П-Exd с голоЬкой типа 'Г6/Г

(под кабель б броне с заземлением брони

Вариант 1 Кабельный ЬЬод ' Теи

(под кабель

трубеТ

Вариант 2 Кабельный ббод ’КМР16Г'('КМР222(, 'КМР22Г‘ КНР15Р', 'КНРГОР', 'КМРР2Р‘

<(Таз4‘>

б

KMP12P/NP KMP15P/NB КНРГОР/N) (под кобель 6 металлорукабе)

D1

гт

рис. 1. 31 Г)

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

120

Изм.

Лист

№ докум

Поди.

Лата

Головки состоят из корпуса, крышки, вводного устройства для подвода кабеля потребителя.

В головках типа «П», «М», «Г1», «Г6/1», «Г8/2», «Г9/1» крышки - съемные. В головке типа «DANA» крышка - откидывающаяся.

В головках типа «П» установлены зажимы для подсоединения жил кабеля потребителя.

В головках типа «М», «DANA», «Г1» установлена керамическая колодка с зажимами для подсоединения жил кабеля потребителя.

В головках типа «Г6/1», «Г8/2», «Г9/1» установлена керамическая или пластмассовая колодка с зажимами для подсоединения жил кабеля потребителя.

Вводное устройство головок ПТ снабжено уплотнительным кольцом и прижимной гайкой.

Вводное устройство головки типа «Г1» с кабельным вводом под кабель в трубе снабжено штуцером для присоединения трубы, уплотнительным кольцом, контргайкой и транспортной прокладкой, предназначенной для защиты внутренней полости головки от загрязнений при отсутствии монтажных проводов кабельной линии потребителя. В зависимости от варианта исполнения штуцер может иметь присоединительную резьбу G1/2-A или G3/4-A. Вариант исполнения вводного устройства определяется при заказе.

Вводное устройство головок ПТ-Exd с кабельным вводом под кабель снабжено уплотнительным кольцом, контргайкой и транспортной прокладкой. Для предотвращения выдергивания кабеля в месте его ввода в головку предусмотрено механическое крепление кабеля скобой и пластиной.

  • 1.4.6 Соединительный кабель у ПТ, не имеющих головки, изготавливают из многожильных или одножильных хромелевых и алюмелевых (или копелевых) проводов в термостойкой изоляции. Соединительный кабель моделей ТХА 002.00В, ..., ТХА 002.09В, ТХК 002.00В, ..., ТХК 002.03В, ТХК 002.08В, ТХК 002.09В исполнений с комбинированной наружной частью защитной арматуры, ТХА 002.65К1, ..., ТХА 002.65К6, ПТ.П выполнен из термопарного кабеля КТМС. Соединительные кабели оканчиваются либо свободными концами, либо клеммами, либо высокотемпературными разъемами, либо головками.

Соединительные кабели предназначены для соединения ПТ с кабельной линией потребителя.

  • 1.4.7 Все ПТ имеют одну или две термопары, рабочие спаи которых могут быть изолированы или неизолированы от защитной арматуры

Термопары на основе термопарного кабеля КТМС изготавливают в виде измерительных модулей, которые либо непосредственно используют для измерения температуры, либо устанавливают в защитную арматуру.

После установки термопар или измерительных модулей в защитную арматуру её внутреннюю полость засыпают порошком окиси алюминия.

Термопары на основе термопарного кабеля ПТФЭ непосредственно используют для измерения температуры

Термоэлектроды термопар соединяют либо с зажимами клеммных колодок в головках, либо с соединительными кабелями в переходных узлах.

1 ши л И1тп~Г

  • 1.4.8 Установочное устройство (узел крепления) (4) ПТ состоит либо передвижного штуцера с резьбами М8х1, К1/8" под ключ S12, КЗ/8" под ключ S14, К1/2", либо из накидной гайки под спецключ или ключ S13 с резьбами М8х1, М 12x1,5, либо из подвижного штуцера с резьбами М 16x1,5, М20х1,5 (подпружиненного или нет) или М27х2 и приварного уплотнительного кольца, либо из неподвижного штуцера с резьбой К1/2", либо из усиленного неподвижного штуцера с резьбами М27х2 или М33х2, либо из передвижного штуцера с резьбами М20х1,5 или М27х2 (передвижной штуцер не входит в комплект поставки ПТ), либо накидной гайки с резьбами М20х1.5. G1/4. либо из неподвижного Фланца.

    Лист

    9

    РГАЖ2 1/2-2018

    РГАЖ 0.282.02.01 РЭ

    101

    Изм.

    Лист

    № докум

    Поди. 1 Дата |

Установочное устройство (узел крепления) (4) ПТ-Exd с головкой типа «Г1» состоит либо из подвижного штуцера с резьбой М20х1,5 и приварного уплотнительного кольца, либо из неподвижного штуцера с резьбой М20х1,5 или К 1/2", либо из неподвижного фланца, либо из неподвижного штуцера с резьбой М33х2 либо из передвижного штуцера с резьбой М20х1,5 (передвижной штуцер не входит в комплект поставки ТП).

Корпус типа «К7» у ПТ.П устанавливают на объекте измерений с помощью клея или хомутов.

  • 1.4.9 Примеер! з аппсиПП при заказеприиеддны в приложенниБ настоящегоРЭ.

  • 1.5 Обеспечение нзpывoзaш,емl,еннаоти

  • 1.5.1 Обеспечение взрывозащищенности ПТ-Exd

  • 1.5.1.1 Взрывозащищенность ПТ-Exd обеспечивается видом взрывозащиты «взрывонепроницаемые оболочки “d”» по ТЭ ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.1-2014 (IEC 60079-1:2011)).

  • 1.5.1.2 Взрывонепроницаемые оболочки (далее по тексту - оболочки), в которые заключены электрические части ПТ-Exd, выдерживают давление взрыва внутри них и исключают передачу взрыва в окружающую взрывоопасную среду.

Прочность и герметичность оболочек проверяют по ТЭ ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ IEC 60079-1-2011)).

Прочность головок ПТ-Exd проверяют на этапе разработки (при проведении предварительных (заводских) испытаний), а также при внесении изменений в конструкцию или технологию изготовления ПТ-Exd (при проведении типовых испытаний). Испытаниям подвергают головки в количестве 3-х шт. Прочность каждой головки проверяют путем гидравлических испытаний избыточным давлением

  • 3,2 МПа, действующим с в^^атpeннeй стороны головки. ККоичество иипытаний -3. Продолжительность каждого испытания - 10 мин.

Части взрывонепроницаемой оболочки (защитная арматура), контактирующие с измеряемой средой, подвергают гидравлическим испытаниям со стороны действия измеряемой среды давлением в соответствии с таблицей 1.6 настоящего ЭЭ.

Таблица 1.6 - Пробное давление Эпр. при проверке защитной арматуры

Модель ПТ-Exd

Номер рисунка по настоящему РЭ

Пробное давление Эпр., МПа

ТХА 001.01, ТХА 001.02, ТХА 001.03

1.2.6)- 1.4.6)

3,0

ТХА (ТХК) 002.80, ТХА (ТХК) 002.81,

ТХА (ТХК) 002.82, ТХА (ТХК) 002.83,

ТХА (ТХК) 002.84, ТХА (ТХК) 002.85,

ТХА (ТХК) 002.86, ТХА (ТХК) 002.87,

ТХА (ТХК) 002.92, ТХА (ТХК) 002.93,

ТХА (ТХК) 002.94, ТХА (ТХК) 002.95

1.30

24,0

ТХА (ТХК) 002.88, ТХА (ТХК) 002.89,

ТХА (ТХК) 002.90, ТХА (ТХК) 002.91

1.30

1,5

ТХА (ТХК) 002.96, ТХА (ТХК) 002.97,

ТХА (ТХК) 002.98, ТХА (ТХК) 002.99

1.30

30,0

1 ши л И1тп~Г

Герметичность каждой оболочки ПТ-Exd проверяют при изготовлении путем пневматических испытаний избыточным давлением 0,5 МПа в течение времени, необходимого для осмотра оболочки, но не менее 3 мин.

Степень защиты оболочек IP67, IP68 по ГОСТ 14254 подтверждена испытаниями в испытательной организации.

1.5.1.3 Взрывонепроницаемость оболочек обеспечивается применением щелевой взрывозащиты. На чертежах средств взрывозащиты ПТ-Exd (см. рисун

Лист

9

РГАЖ2 1/2-2018

30.01.18

ЭГАЖ 0.282.02.01 ЭЭ

122

Изм.

Лист

№ докум

Поди.

Лата

ки 1.32 - 1.34 настоящего РЭ) показаны сопряжения деталей, обеспечивающих щелевую взрывозащиту. Эти сопряжения обозначены словом «Взрыв» с указанием допустимых по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.1-2014 (IEC 60079-1:2011)) параметров взрывозащиты: минимальной осевой длины резьбы, шага резьбы, числа полных непрерывных неповрежденных ниток резьбы взрывонепроницаемых резьбовых соединений. Механические повреждения взрывозащитных поверхностей не допускаются.

  • 1.5.1.4 Поверхности сопряжения деталей из сплава АК-12 по ГОСТ 1583 или из сплава UNI4514G-AISI13, обеспечивающих щелевую взрывозащиту, защищены от коррозии смазкой Molykoite 111 Compound или смазкой другого типа с аналогичными свойствами.

  • 1.5.1.5 Взрывонепроницаемость ввода кабеля достигается уплотнением его эластичным резиновым кольцом, размеры которого приведены на чертежах средств взрывозащиты (см. рисунки 1.32 - 1.34 настоящего РЭ).

  • 1.5.1.6 Температура наиболее нагретых наружных частей оболочек и-* электрических элементов внутри них не превышает значений, соответствующих температурным классам Т4, Т5, Тб по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по -ГОСТ 31610.0-2014 (IEC 60079-0:2011)).

  • 1.5.1.7 Токоведущие и заземляющие зажимы предохранены от самоот-винчивания применением пружинных шайб.

  • 1.5.1.8 Резьбовое соединение головки и защитной арматуры предохранено от самоотвинчивания с помощью клея и контровочной гайки.

Резьбовое соединение крышки и корпуса головки типа «П1» предохранено от самоотвинчивания стопорным устройством (см. рисунки 1.2.6), 1.30 настоящего РЭ), состоящим из упора (5), установленного на оси (6), и болта (7), установленного в резьбовом отверстии в упоре (5). При заворачивании болта (7) упор (5) входит в зацепление с пазами на крышке головки и механически стопорит её. Болт (7) предохранен от самоотвинчивания применением пружинной шайбы и размещен в охранной зоне, образованной двумя выступами на упоре (5).

Резьбовой штуцер вводного устройства под ввод кабеля и под ввод кабеля в трубе предохранен от самоотвинчивания с помощью контргайки.

Резьбовое соединение крышки и корпуса головки типа «Г6/1» предохранено от самоотвинчивания стопорным устройством (см. рисунок 1.31.6) настоящего РЭ), состоящим из стопорного винта (11) с головкой под спецключ. При заворачивании винт (11) входит в зацепление с пазами на крышке головки и механически стопорит её. Винт (11) находится в охранной зоне, образованной специально выполненным углублением в корпусе головки.

  • 1.5.1.9 На головках ПТ-Exd имеются:

- знак степени защиты от внешних воздействующих факторов IP67, IP68;

- предупредительная надпись ОТКРЫВАТЬ. ОТКЛЮЧИВ ОТ СЕТИ или ДЛЯ ВЗРЫВООПАСНЫХ ЗОН: ПРЕДУПРЕЖДЕНИЕ - ОТКРЫВАТЬ. ОТКЛЮЧИВ ОТ СЕТИ:

Ин»№п,Чп I Поди, itjaia I

- маркировка взрывозащиты 1Ех d IIC Т6...Т4 Gb X.

Знак X, следующий за маркировкой взрывозащиты, в соответствии с ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по_-ГОСТ 31610.0-2014 ( I ЕС 60079-9:2011)) указа1вает н аособые условия монтажа и икэ-плуатации ПТ-Exd, а именно на то, что наружные поверхности ПТ-Exd, контактирующие с внешней окружающей средой, в которой возможно образование взрывоопасной смеси категорий ИА, ИВ, IIC температурных классов Т4, Т5, Тб по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по_-ГОСТ 31610.0-2014 4ЕС 60079-9-001111, д олжны ы ыты защищены ыт т ревышения их температуры! вследствие теплопередачи от измеряемой среды или поверхности, температуру которой измеряют, выше допустимых значений для оборудования

1

9

|рГАЖ2 1/2-2018 |

3o.oi.isl

Дата I

Изм.

Лист| № докум I Подп.

РГАЖ 0.282.02.01 РЭ

Лист

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

124

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

125

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

126

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

127

Изм.

Лист

№ докум

Поди.

Лата

s

Е £

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

128

Изм.

Лист

№ докум

Поди.

Лата

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

129

Изм.

Лист

№ докум

Поди.

Лата

цьиИ I °Л «НИ I °Л “НИ 1 ЦИИ'ММГТ

s X

9

РГАЖ 2 1/2-2018

30.01.18

Изм.

Лист

№ докум

Поди.

Лата

РГАЖ 0.282.02.01 РЭ

Лист

соответствующего температурного класса по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по -ГОСТ 31610.0-2014 (IEC 60079-0:2011)).

На этикетках (табличках), прикрепленных к ПТ-Exd, имеется маркировка температуры окружающей среды:

-60 °С < ta < +85 °С для ТС исполнения ПТ-Exd температурного класса Тб,

-60 °С < ta < +100 °С для ПТ-Exd ТС исполнения температурного класса Т5,

-60 °С < ta < +135 °С для ПТ-Exd ТС исполнения температурного класса Т4. 1.5.1.10 ПТ-Exd снабжены наружным и внутренним заземляющими зажимами, около которых имеются знаки заземления по ГОСТ 21130.

  • 1.5.2 Обеспечение взчывоз ащищенносии ТС исполне ния ПТ-Exn с видхм-защиты «п»

  • 1.5.2.1 Взрывозащищонносиь ТС иoпoлеeиим Пн-Еил oбeдхмчивтспея видом защиты «п» в соответствии с ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - согласно------ГОСТ 31610.15).

ПТ-Дхп относятся к неискрящему электрооборудованию «пА».

  • 1.5.2.2 Материалы, применяемые в ТС исполнения ПТ-Дхп, выбраны с учётом обеспечения требований ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - согласно ГОСТ Р МЭК 60079-0, ГОСТ 31610.15) к степени защиты оболочки и механической прочности.

  • 1.5.2.3 Оболочки ТС иополнения ПТ-Дхп, в которые заключены их электрические части, обеспечивают защиту внутренних элементов ТС исполнения ПТ-Дхп от соприкосновения с токоведущими частями, находящимися под напряжением, и от внешних воздействий окружающей средь..

Степень защиты оболочек IP54, 8-IP65 в соответствии с ГОСТ 14254 подтверждена испытаниями в испытательной организации.

Прочность и герметичность каждой оболочки проверяют на этапе изго товленил ППТ/Exi путем пневматичеоких иопытаний избыточным давлением 0,65 МПа в течение времени, необходимого—для оомотра оболочки, но не менее 3

  • 1.5.2.4 ПТ-Exn ОТ-дхптоя о элект рооборудованид маний мoLЯиocти, в овяии с чем требования к электрическим зазорам, путям утечки и расстояниям в твердом диэлектрике между токоведущими частями к ПТ-Дхп не предъявляются.

  • 1.5.2.5 Электрическая изоляция измерительных цепей ПТ-Дхп, не соединенных с их корпусом и между собой, выдерживает без пробоя испытательное синусоидальное переменное напряжение 500 В частотой 50 Гц.

  • 1.5.2.6 Незакрепленные концевые части соединительных кабелей ПТ-Дхп имеют достаточную длину для осуществления более одного повторного присоединения.

Резьбовой штуцер вводного устройства головки типа «Г1» под ввод кабеля предохранен от самоотвинчивания с помощью контргайки.

I !1!ШИ1М!ГТ

  • 1.5.2.7 Teмпepтзypa иатбoлxн наглетых наружн— часных чаолочек ос ие-полнения ПТ-Дхп и электрических элементов внутри них не превышает значений, соответствующих температурным классам Т4, Т5, Тб по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по-------ГОСТ Р МЭК 60079-0

2011).

  • 1.5.2.8 Нн ээтneзяaн, пмиnpрзмязнxlь к ГЮт-дх, нxнxеeзы:

  • - специальный знак взрывобезопасности:

  • - единый знак обращения на рынке государств-членов Таможенного союза;

  • - маркировка взрывозащиты 2Дх пА 11С Т6/Т5/Т4 Gc X;

  • - маркировка температуры окружающей среды:

-50 °С < ta < +85 °С для ТС исполнения -ПТ-Дхп температурного класса

- 1 ... 1

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

131

Изм.

Лист

№ докум

Поди.

Лата

-50 °С < ta < +100 °С для ПТ-ЕхпТС исполнения температурного -50 °С < ta < +135 °С для ПТ-ЕхпТС исполнения температурного класса Т4.

ЗнакХ, следующий за маркировкой взрывозащиты, в соответствии с —ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ Р МЭК 60079-0-2011] указывает на особые условия монтажа и эксплуатации         ПТ-ЕхпТС исполнени, а именно на то, что:

а) подсоединение свободных концов ПТ-Ехп должно проводиться либо во взрывозащищенной сертифицированной коробке в соответствии с требованиями ГОСТ IEC 60079-14-2011, либо вне взрывоопасной зоны;

б) наружные поверхности ПТ-Ехп, контактирующие с внешней окружаю

щей средой, в которой возможно образование взрывоопасной смеси категорий IIA, ИВ, ИС температурных классов Т4, Т5, Тб по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по_-------ГОСТ Р МЭК 60079-0-2011),

должны быть защищены от превышения их температуры вследствие теплопередачи от измеряемой среды выше допустимых значений по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по_-------ГОСТ Р МЭК

60079-0-2011).

  • 1.6 Обеепеечнне взррыозащищеннооти ПП-EecI при моннаже

  • 1.6.1 ПТ-Exd ycEEcaвлпвaют в пocадочпоe д^^с^т^сэ o0ъeкн а бзмере ний е помощью подвижного, передвижного, неподвижного штуцеров или фланца.

1.6.2. Перед подсоединением к кабельной линии из патрубка головки извлекают транспортную прокладку.

  • 1.6.3 При монтаже ПТ-Exd необходимо руководствоваться:

а) главой 7.3 ПУЭ;

б) ПТЭЭП, в том числе главой 3.4 «Электроустановки во взрывоопасных зонах»;

в) «Межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ РМ-01602001 РД 153-34.0-03.150-00 (далее по тексту - ПОТ);

г) настоящим РЭ.

  • 1.6.4 Перед монтажом ПТ-Exd должны быть осмотрены. При этом необходимо обратить внимание на:

а) маркировку взрывозащиты (см. п. 1.5.9 настоящего РЭ) и предупредительную надпись;

б) отсуаствие повреждений оболочек;

в) наличие всех крепежных элементов (болтов, гаек, шайб), контрящих элементов и стопорного устройства;

г) наличие и состояние средств уплотнения (для крышки и кабеля);

д) наличие заземляющих устройств.

  • 1.6.5 При монтаже ПТ-Exd необходимо проверить состояние взрывозащитных поверхностей деталей, подвергаемых разборке, на соответствие требованиям чертежей средств взрывозащиты.

  • 1.6.6 Съёмные детали должны прилегать к корпусу головки настолько плотно, насколько позволяет конструкция.

  • 1.6.7 Подсоединение ПТ-Exd должно осуществляться кабелем, защищенным от механических повреждений, с резиновой, поливинилхлоридной или бумажной изоляцией в резиновой, поливинилхлоридной или металлической оболочках круглого сечения с заполнением между жилами. Изоляция жил (проводов) кабеля, а также оболочка должны быть негорючими. Применение кабеля в полиэтиленовой оболочке и с полиэтиленовой изоляцией не допускается.

    . 1... 1

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    132

    Изм.

    Лист

    № докум

    Поди.

    Лата

    1.6.8 Диаметр кабеля должен соответствовать маркировке на уплотнительном кол ьце, кабельных ааосоа, о именно:__________________________________

    - 44-7_- 43-9_мм (13 - -14,5 мм. 11 - 13 мм. 9 - -11 мм7 7 -9 -мм-клк 5 - 7 мм) -

дон ТС ктполн,енкл ПТ-Exd т г,олоактй-омк! ткпоа «Г1», «ГЗ»«Г10». «Г11» т ко-У бельнымк ааосомк ткпоа «К». «Т». «КВЗ». «КВ4»:_______________________________\

  • - 7,5 - 9 мм (13,5 - 15 мм, 12 - .13,5 мм, 10,5 - 12 мм, 9 - 10,5 мм клк 6 - 7,5 мм) \

- слн ПТ-Exd т голоакойкпе «Г6/1» т кабельным ааосом ткпо «КВ5»:____________I

  • - 7 - 9 мм (16 - 19 мм, 13 - 16 мм, 13 - 14.5 мм. 11-13 мм. 9 - 11 мм клк|Д 5-7 мм) - слн ПТ-Exd т голоакомк ткпоа_«М», «Г1», -dP»«l~6/1» т коЛельнымк. » ааосом к ткпоа. «КМР16Г», «КМР22Г», «КМР25Г», «KMP12P/Ni», «КМР15Р», lift «KMP15P/Ni», «КМР20Р», «KMP20P/Ni», «КМР25Р».

Уплотненке кобелн должно быть аыполнено томым тщотельным обоозом, т.к. от этого зоакткт азоыаонепоонкцоемотть вводного уттоойттао ПТ-Exd.

1.6.9 ПП-Exx дслжты бытт оаоемлены.

Зоземленке отущетталнеттн т помощью норужного к (клк) внутреннего зоземлнющкх зожкмоа. Прк этом необхоскмо оукоаосттаоаотьтн ПУЭ.

Норужный зоземлнющкй пооаоднкк должен быть ыщотельно зочкщен, о тоедкненке его т нооужным зоземлнющкм зожкмом должно быть поедохоонено от коооозкк потоедттаом нонетенкн конткттентной тмозкк.

По окончонкк монтожо должны быть пооаеоены:

  • - топооткаленке кзолнцкк, котооое должно быть не менее 20 МОм пок ноомольных кокмоткчетккх утлоакнх к не менее 0,5 МОм пок повышенной алож-ноттк;

  • - топооткаленке зоземлнющего уттоойттао, котооое должно быть не более

4 Ом.

Снкмоашкетн пок монтоже коышко голоакк к доугке детолк должны быть уттоноалены но метто. Коышко голоакк должно быть мехонкчеткк зоттопооено т помощью ттопооного уттоойттао, о оезьбоаой штуцео вводного уттоойттао го-лоакк должен быть поедохоонен от томоотакнчкаонкн контогойкой. Пок этом необходкмо обооткть анкмонке но нолкчке атех коепежных к контонщкх элементов к кх зотнжку.

  • 1.7 Сроеотта озмвео^■^нИ, п^ттумм^ о пpикaесожтocти

  • 1.7.1 Перечень средств измероким, уенoлозyeмыь пем прове-ке Йе, пр и-аеден а тоблкце 1.7 ноттонщего РЭ.

Тоблкцо 1.7 - Соедттао кзмеоенкй, ктпользуемые пок пооаеоке ПТ

''*'11 I A '"41 ‘"'H I ШВГIIТОТГТ

Нкивтнвркнит к тмл

Ттхничтепит хкукпттуиетипи

1 HутвЛукивркттор ттуввэотптуичт-спий поктинвувсий-поктинвртй ТППО-1000

Дикпкивн иивтуятввй ттвптуктпут -от 300 °С до плют 1200 °С. Ркиуяс 2

2 Hоктинвртй ттувввтту свпувтир-отния риЛувпувчнтй эталонный ПТСВ-1-3

Дикпкивн иивтуятввй ттвптуктпут - от мк-нут 50 °С до плют 450 °С. Ркиуяс 3

3 Мнвгвпкнкорнтй путцииивннтй иивтуиттор/утгпоятву ттвптуктпут МИТ8.10

Hутсто свппепктввй отворной кЛевоютнвй пвгутшнвети:

°С, не более - ± (0,008 + 10'=t);

Ом, не более -± (0,005 + 10_5R);

мВ, не более - ± (0,001 + 10'5U)

4 Мегаомм^ Ф 4101

Иепттктторнвт нкпуяжтнит - 100 В, кекее точнот™ - 2,5

5 Усткнврпк длн пувртупи эотптуичт-екой Лтивпкснвсти GPI-286

Дикпкивн ртхвснтх нкпуяжтний. В: 100 ... 5000;

Hвгутшнветр петкнврпи выходного нкпуяжтния, В - ±(0,03Uинс. + 3 В),

9

РГАЖ 2 Ь^^-^018

30.01.18

Изм.

Лист

№ докум

Поди.

Лата

РГАЖ 0.282.02.01 РЭ

Лист

где Уинд. - индицируемое на экране дисплея установки значение тестового переменного напряжения

6 Вольтметр универсальный цифровой В7-78/1

Предел допускаемой основной абсолютной погрешности, %:

  • - при измерении электрического сопротивления постоянного тока - ± 0,025;

  • - при измерении постоянного напряжения -± 0,0015

7 Термостат нулевой ТН-ЗМ

СКО, не более -0,02°С

°i I | A ‘”41 I A ;,I,H   ■ >i 1 и!ИДИ1ШП-|"

Окончание таблицы 1.7

Наименование и тип

Технические характеристики

8 Термостат жидкостной «ТЕРМОТЕСТ-300»

Диапазон воспроизводимых температур -от плюс 100 до плюс 300 °С.

СКО, не более - 0,02 °С

9 Калибратор температуры КТ-2

Диапазон воспроизводимых температур -от плюс 40 до плюс 500 °С.

Погрешность воспроизведения температуры, не более - ± (0,05 + 0,00061) °С,

где 1 - уставка калибратора в °С

10 Калибратор температуры КТ-3

Диапазон воспроизводимых температур -от плюс 400 до плюс 1100 °С.

Нестабильность поддержания температуры, не более - ± 0,3 °С

11 Печь малоинерционная горизонтальная трубчатая МТП-2МР

Диапазон воспроизводимых температур -от плюс 100 до плюс 1200 °С.

Нестабильность поддержания температуры, не более - ± 0,2 °С

12 Термостат с флюидизированной средой FB-08

Диапазон воспроизводимых температур -от плюс 50 до плюс 700 °С.

Нестабильность поддержания температуры в течение 30 мин - не более ± 0,3 °С

13 Микрометр, модификация МК25

Диапазон измерений: 0-25 мкм, класс точности - 2

14 Штангенциркуль, модификация 125

Диапазон измерений: 0- 125 мм, класс точности - 1

Примечания

  • 1 Допускается использовать другие средства измерений и оборудование с техническими и метрологическими характеристиками не хуже, чем у указанных в таблице 1.7 настоящего РЭ.

  • 2 Все средства измерений должны быть прокалиброваны в соответствии с ПР 50.2.016 или поверены в соответствии с Приказом Минпромторга РФ от 02.07.2015 г. № 1815, а испытательное оборудование - аттестовано.

  • 1.7.2 Перед начадом ралоты с измерительрыми прибо рами слемуес внимательно ознакомиться с муксвсдствсбт по эксалустсцтт на них.

  • 1.8 Maсмиомовa и иаoмбиоoоaамe

  • 1.8.1 Каждый ПТ в ссствьтствтт с гсбсмттмыб чертежом имеет основную и дополнительную бсмктмсвку.

  • 1.8.1.1 Основная бсмктмсвкс содержит:

  • - товарный знак aмьдaмтяття-тегстсвттьля;

  • - знак утверждения типа;

    Лист

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    134

    Изм.

    Лист

    № докум

    Поди.

    Лата

  • - обозначение модели;

  • - заводской номер;

  • - дату изготовления (год и месяц).

  • 1.8.1.2 Дополнительная маркировка содержит:

  • - класс допуска;

  • - условное обозначение НСХ;

  • - количество ЧЭ (только при наличии 2-х ЧЭ);

  • - рабочий диапазон измерений температурь;;

  • - диаметр и длину монтажной части защитного корпуса для погружаемых ПТ или диаметр установочной поверхности и длину соединительного кабеля для ПТ.П.

  • 1.8.1.3 Дополнительная маркировка ПТ-Ех содержит:

  • - наименование или знак органа по сертификации и номер сертификата;

  • - единый знак обращения на рынке государств-членов Таможенного союза;

  • - специальный знак взрывобезопасности.

Примечания

  • 1 На внутренней поверхности корпусов головок прикреплена этикетка, на которой частично продублирована основная и дополнительная маркировка ПТ.

  • 2 На этикетке, прикрепленной к ПТ.К, ПТ.П с разборным соединением головки и соединительного кабеля нанесена информационная надпись РАЗБОРНОЕ СОЕДИНЕНИЕ.

  • 1.8.2 На этикетках (табличках), прикрепленных к ПТ-Ех, нанесены::

  • - маркировка взрывозащиты: 1Ех d IIC Т6...Т4 Gb X, или ОЕх ia 11С Т6...Т4 Ga X, или 2Ех пА ИС Т6/Т5/Т4 Gc X;

-знакстепени защиты от внешних воздействий: IP54, IP65, IP67 или IP68;

  • - предупредительная надпись ОТКРЫВАТЬ. ОТКЛЮЧИВ ОТ СЕТИ или ДЛЯ ВЗРЫВООПАСНЫХ ЗОН: ПРЕДУПРЕЖДЕНИЕ - ОТКРЫВАТЬ. ОТКЛЮЧИВ ОТ СЕТИ:

  • - маркировка температуры окружающей среды для ПТ-Exd, ПТ-Exi:

  • - -60 °С< ta <+85 °С для температурного класса Тб,

  • - -60 °С< ta<+100 °С для температурного класса Т5,

  • - -60 °С< 1<+135 °С для температурного класса Т4.

  • - маркировка температуры окружающей среды для ПТС исполнения Т-Ехп:

  • - -50 °С < ta < +85 °С для температурного класса Тб,

  • - -50 °С < ta < +100 °С для температурного класса Т5,

  • - -50 °С < ta < +135 °С для температурного класса Т4.

  • 1.8.3 Внутри и снаружи корпусов головок типа «Г1», «Г6/1» нанесены знаки заземления.

Наружный знак заземления - рельефный и окрашен в цвет, контрастный фону корпуса головки.

  • 1.8.4 Способ, место и цвет маркировки указывают в сборочных чертежах на ПТ. Маркировка наносится на места, доступные для обзора.

  • 1.8.5 Способ и место контровки ПТ-Exi с головками типа «П», «М», «DANA», а также способ и место пломбирования ПТ-Exi с головками типа «Г8», «Г8/2» и «Г9» указывают на сборочных чертежах и чертежах общего вида ПТ-Exi.

Пломбирование ПТ-Exi с головками типа «Г8», «Г9» проводят по технологии потребителя.

  • 1.8.6 Положительный (хромелевый) термоэлектрод соединительного кабеля у исполнений ТХА 001, ..., ТХА 001-06, моделей ТХА 001.05, ТХА 001.06, ТХА 001.07, ТХА 01.10 имеет желтый цвет.

Зажимы на клеммных колодках головок, к которым подсоединены термоэлектроды термопар, маркируются:

  • - знаком «+» и, дополнительно, красным цветом - для положительных (хромелевых) термоэлектродов термопар;

    .'.I.L 1

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    135

    Изм.

    Лист

    № докум

    Поди.

    Лата

- знаком «-» - для отрицательных (алюмелевых или копелевых) термоэлектродов термопар.

Положительный (хромелевый) термоэлектрод соединительного кабеля у ТХА 002.50,..., ТХА 002.61, ТХК 002.50,..., ТХК 002.61 имеет маркировку красного цвета.

Положительный термоэлектрод соединительного кабеля у ТХА 002.65К1, ..., ТХА 002.65К4, оканчивающихся клеммами, имеет меньшую длину по сравнению с отрицательным (алюмелевым) термоэлектродом. При этом на клеммах типа «Кл1», подключенных к хромелевым термоэлектродам, имеется знак «+», а на подключенных к алюмелевым термоэлектродам, - «-». Хромелевые и алюмелевые термоэлектроды у ТХА 002.65К1, ..., ТХА 002.65К6, оканчивающихся высокотемпературными разъемами, имеют маркировку на корпусе разъема «+» и «-» соответственно.

  • 1.8.7 Способ, место и цвет маркировки указывают в сборочных чертежах на ПТ. Маркировку наносят на головках, корпусах, штуцерах или соединительных кабелях ПТ на места, доступные для обзора.

  • 1.8.8 Товарный знак предприятия-изготовителя, знак утверждения типа, единый знак обращения на рынке государств-членов Таможенного союза, специальный знак взрывобезопасности (для ПТ-Ех) наносят на титульные листы эксплуатационной документации.

  • 1.8.9 Пломбирование ПТ на предприятии-изготовителе не проводят.

  • 1.9 Упаковка

  • 1.9.1 Для упаковки и транспортирования ПТ используют стандартную тару или тару, изготовленную по чертежам предприятия-изготовителя.

  • 1.9.2 ПТ укладывают в транспортную тару и крепят в ней для предохранения от механических повреждений при транспортировании.

  • 1.9.3 Ппаковка ПТ соответствует категории упаковки КП-1 по ГОСТ 23170.

  • 1.9.4 Паспорта ПТ укладывают в первое место транспортной тары. Упаковочные листы укладывают в каждое место транспортной тары

  • 2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

    • 2.1 Эксплуатационные ограничения

      • 2.1.1 Технические характеристики ПТ, несоблюдение которых недопустимо по условиям эксплуатации и может привести к выходу ПТ из строя с указанием их предельных количественных значений, приведены в таблице 2.1 настоящего РЭ.

Таблица 2.1 - Условия эксплуатации ПТ

Технические характеристики

Предельные значения по настоящему РЭ

1 Температура окружающей среды

в соответствии с требованиями п. 1.1.4.а)

2 Синусоидальная вибрация

в соответствии с требованиями п. 1.1.4.б)

3 Относительная влажность

в соответствии с требованиями п. 1.1.4.в)

4 Условное гидростатическое давление

в соответствии с требованиями п. 1.1.4.г)

  • 2.1.2 Ограничений по пространственной ориентации ПТ при их установке на месте эксплуатации нет.

2.2 Пoвгoвтвка к иcпавьзoвккню

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

136

Изм.

Лист

№ докум

Поди.

Лата

  • 2.2.1 Указание мер безопасности, обеспечение взрывозащищенности при эксплуатации

  • 2.2.1.1 К работе с ПТ допускаются лица, знающие их устройство, изучившие настоящее РЭ, ознакомившиеся с паспортом на ПТ, а также прошедшие инструктаж по технике безопасности при работе с электроустановками, в том числе во взрывоопасных зонах (при эксплуатации ПТ-Ех).

  • 2.2.1.2 При испытаниях и эксплуатации ПТ должны выполняться требования техники безопасности, изложенные в технической документации на средства измерений и оборудование, которые используются при испытаниях и эксплуатации ПТ.

  • 2.2.1.3 При испытаниях электрической прочности и сопротивления изоляции ПТ должны выполняться требования, изложенные в ГОСТ Р 52931.

  • 2.2.1.4 При работе с ПТ должны выполняться мероприятия по технике безопасности в соответствии с требованиями ПТЭЭП, в том числе главы 3.4 «Электроустановки во взрывоопасных зонах» (при эксплуатации ПТ-Ех), и ПОТ.

  • 2.2.1.5 По способу защиты от поражения электрическим током ПТ должны изготавливаться класса III по ГОСТ 12.2.007.0.

  • 2.2.1.6 ПТ-Exi могут применяться для установки во взрывоопасных зонах помещений и наружных установок при их работе только в комплекте с электрооборудованием, имеющим искробезопасные электрические цепи по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.0-2014 (I ЕС600719-^11:2(311)), и и . 7.7.72 ПУУ дляп одютючения П T-Exi

Электрические параметры ПТ-Ехг

  • - максимальное выходное напряжение Uo(       0,5 El;

  • - максимальный выходной ток 1о(                1 мА.

  • 2.2.1.7 При эксплуатации наружные поверхности ПТ-Ех, контактирующие с внешней окружающей средой, в которой возможно образование взрывоопасной смеси категорий IIA, IIE, IIC температурных классов Т4, ..., Тб по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.0-2014 ( IEC 60079-9:2011)1, должны быть защищены отпревышения их температуры вследствие теплопередачи от измеряемой среды или поверхности, температуру которой измеряют, выше допустимых значений для оборудования соответствующего температурного класса по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по -ГОСТ 31610.0-2014 (IC6 60079-0(2011)).

ПТ-Exi с головками типа «П» (из стеклонаполненного полиамида), «Г9/1» (из поликарбоната) должны устанавливаться стационарно и работать в условиях, при которых в нормальных условиях эксплуатации отсутствует обдув оболочки пылевоздушными потоками, исключено появление на оболочке электростатического заряда вследствие трения, электростатической индукции или соприкосновения с заряженными телами.

Подсоединение свободных концов ПТ-Ехп должно проводиться либо во взрывозащищенной сертифицированной коробке в соответствии с требованиями ГОСТ IC6 60079-14, либо вне взрывоопасной зоныг

I 81ВГИ Ч№Л!ГТ

  • 2.2.1.8 ПТ-Cxd должны иметь внутреннее и наружное заземляющие устройства и знаки заземления по ГОСТ 21130.

  • 2.2.1.9 При работе с ПТ-Cxd должно обеспечиваться соблюдение всех требований и параметров, указанных в разделе 1.5 «Обеспечение взрывозащищенности» и в разделе 1.6 «Обеспечение взрывозащищенности при монтаже» настоящего РЭ.

  • 2.2.1.10 КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

- ПРОВОДИТЬ ИЗМЕРЕНИЯ С ПОМОЩЬЮ ПТ-Cxd БЕЗ ВНУТРЕННЕГО ИЛИ НАРУЖНОГО ЗАЗЕМЛЕНИЯ;

.'.I.L 1

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

137

Изм.

Лист

№ докум

Поди.

Лата

  • - ПРОВОДИТЬ ИЗМЕРЕНИЯ ПРИ НЕЗАЗЕМЛЕННЫХ ИЗМЕРИТЕЛЬНЫХ ПРИБОРАХ;

  • - ОТКРЫВАТЬ КРЫШКУ ГОЛОВКИ ИЛИ ПРОВОДИТЬ ОТКЛЮЧЕНИЕ (ПОДКЛЮЧЕНИЕ) ЧАСТЕЙ ПТ БЕЗ ОТКЛЮЧЕНИЯ ПТ ОТ СЕТИ;

  • - ПРОВОДИТЬ РЕМОНТ ПТ-Ех НА МЕСТЕ ИХ ЭКСПЛУАТАЦИИ.

  • 2.2.1.11 Перечень возможных неисправностей и рекомендации по действиям при сх иезсйксеивсйй

Подочовь иезмежсых восеврдивеекоМ ПТ с рокемовддесс пи домекисям ври сх иезссксеиоссс укдздсы и кдблсео 2.2 сдекеящоге РЭ.

Тдблсед 2.2 - Везмежсыо сосеврдисеекс ПТ с рокемосддесс ве домекисям врс сх иезссксеиоссс

Обсдружоссдя сосеврдисеекь

Везмежсдя врсчссд сосеврдисеекс

Свеееб уекрдсосся сосеврдисеекс

Океууекиуок иы-хедсем есгснл

Обрыв слс керек-кео здмыкдссо сзморскольсем еовс

Окключскь ПТ ек кдболя векробсколя. Преиорскь еолеексеекь сзморскольсем еовс. Прс ебсдружоссс ебрыид слс ке-реккеге здмыкдсся сзморскольсем еовс домесксреидкь ПТ е ебъоккд сзмороссм с екврдискь ПТ сд вродврсяксо-сзгекеисколь для ромескд слс здмосы

Обрыв слс керек-кео здмыкдссо вре-иедсскеи кдболя векробсколя

Преиорскь ееекеяссо вреиедсскеи кдболя векробсколя. Уекрдсскь ебрыиы слс кереккео здмыкдссо

Выеексм уреиось иыхедсеге есгсдлд

Выхед сзморяомем комвордкуры зд иорхссм вродол сзморосся

Преиорскь зсдчоссо сзморяомем комвордкуры е вемещью другсх еродеки сзморосся комвордкуры. Прс соебхе-дсмеекс домесксреидкь ПТ е ебъоккд сзмороссм с екврдискь ПТ сд врод-врсяксо-сзгекеисколь для ромескд слс здмосы

Нсзксм уреиось иыхедсеге есгсдлд

Выхед сзморяомем комвордкуры зд ссжссм вродол сзморосся

Преиорскь зсдчоссо сзморяомем комвордкуры е вемещью другсх еродеки сзморосся комвордкуры. Прс соебхе-дсмеекс домесксреидкь ПТ е ебъоккд сзмороссм с екврдискь ПТ сд врод-врсяксо-сзгекеисколь для ромескд слс здмосы

  • 2.2.2 Внешний осмотр pi пеоверка рооркн ости и иекйльзoвaнию (входн ой кескрель)

    1 ши л И1тп~Г

  • 2.2.2.1 Каждым ПТ, веекувдющсм е вродврсякся-сзгекеисколя, ведиоргдюк ихедсему кескрелю.

  • 2.2.2.2 Вхедсем кескрель вреиедяк веело ееиебеждосся ПТ ек увдкеикс.

  • 2.2.2.3 Вхедсем кескрель вреиедяк и ебъёмо с веелодеидкольсеекс, укд-здссых и кдблсео 2.3 сдекеящоге РЭ.

Тдблсцд 2.3 - Объом с веелодеидкольсеекь евордесм ихедсеге кескреля

Всд вреиоркс

9

РГАЖ 2 1/2-2018

30.01.18

Изм.

Лист

№ докум

Поди.

Лата

Тохссчоексо кробеидсся Пускк мокедд ве снстояшому РЭ        вееиоекс ве

Лист

РГАЖ 0.282.02.01 РЭ

настоящему РЭ

1 Пасвкаиа комплектности, маркировки

Соответствие требованиям п.п. 1.8, 2.2.3

2.3.2.3

2 Внешний осмотр. Пaсвкaиа габаритных и присоединительных размеров

Отсутствие механических повреждений, соответствие требованиям ГЧ, табл. 1.1, п. 1.2.13

2.3.2.4, 2.3.2.5

3 Пaсвкaиа маркировки полярности

Соответствие требованиям п. 1.8.6

2.3.2.6

Окончание таблицы 2.3

Вид проверки

Технические требования по настоящему РЭ

Пункт метода проверки по настоящему РЭ

4 Пaсвкaиа электрического сопротивления изоляции измерительных цепей относительно корпуса

Соответствие требованиям п.1.2.6.а)

2.3.2.7

5 Проверка электрического сопротивления измерительных цепей

Соответствие требованиям п. 1.2.7

2.3.2.8

6 Пaсвкaиа сткесокоия от НСХ преобразования

Соответствие требованиям п. 1.2.2

2.3.2.9

Примечания

  • 1 Необходимость проведения проверки по п. 6 таблицы 2.2 настоящего РЭ определяет предприятие-потребитель.

  • 2 О результатах входного контроля делают отметку в паспортах ПТ в разделе «Особые отметки».

  • 2.2.3 Комплекттоссь

  • 2.2.3.1 Kомплект поставки ПТ

  • - ПТ (модель и исполнение по заказу) - 1 шт.;

  • - паспорт - 1 экз.;

  • - руководство по эксплуатации РГАЖ 0.282.002.01 РЭ, включающее раздел «Методика поверки», - 1 экз.;

  • - габаритный чертеж - 1 экз.

Примечания

  • 1 В комплект поставки ПТ с головками входит кабельный ввод со стандартным комплектом уплотнительных резиновых колец (уплотнений, вставок).

По требованию потребителя допускается поставка ПТ с головками с другими резиновыми уплотнительными кольцами (уплотнениями, вставками).

1 ши л И1тп~Г

Тип и комплектность кабельного ввода ПТ определяет при заказе потребитель в соответствии с примерами записи ПТ при заказе, приведенными в приложении В настоящего РЭ.

  • 2 РЭ, включающее раздел «Методика поверки», габаритный чертеж поставляются в одном экземпляре с первой партией ПТ. Далее - по требованию потребителя.

  • 3 Допускается оформление одного паспорта на группу ПТ одного исполнения, поставляемых одному потребителю.

  • 2.2.4 Пoсяддсycсьаоови, мпооьlжa, помгoоьови к раабот

    Лист

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    139

    Изм.

    Лист

    № докум

    Поди.

    Лата

  • 2.2.4.1 На объекте измерений монтируют ПТ, прошедшие входной контроль.

  • 2.2.4.2 ПТ, прошедшие входной контроль более чем за шесть месяцев до монтажа на объекте измерений, должны пройти повторный входной контроль непосредственно перед их монтажом в объёме проверок по п.п. 3-5 таблицы 2.3 настоящего РЭ.

  • 2.2.4.3 При монтаже ПТ-Оп необходимо руководствоваться:

а) ПТЭЭП;

б) ПОТ;

в) настоящим РЭ.

При монтаже ПТ-Ех необходимо руководствоваться:

а) главой 7.3 ПУЭ;

б) ПТЭЭП, в том числе главой 3.4 «Электроустановки во взрывоопасных зонах»;

в) ПОТ;

г) настоящим РЭ.

  • 2.2.4.4 При монтаже ПТ-Exd соблюдают особые условия, о которых свидетельствует знакХ, следующий за маркировкой взрывозащиты 1Ех d IIC Т6...Т4 Gb на этикетке ПТ-Exd, а именно: наружные поверхности ПТ-Exd, контактирующие с внешней окружающей средой, в которой возможно образование взрывоопасной смеси категорий 11А, ИВ, ИС температурных классов Т4, ..., Тб по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.0-2014 (IEC 60079-0:2011)), должны быть защищены от превышения их температуры вследствие теплопередачи от измеряемой среды или поверхности, температуру которой измеряют, выше допустимых значений для оборудования соответствующего температурного класса по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по -ГОСТ 31610.0-2014 (IEC 60079-0:2011)).

При монтаже ПТ-Exi соблюдают особые условия, о которых свидетельствует знакХ, следующий за маркировкой взрывозащиты ОЕх ia ИС Т6...Т4 Ga на этикетке ПТ-Exi, а именно:

а) ПТ-Exi должны применяться н косп лекте с истечн иг^^гои питания и регистрирующей аппаратурой, имеющими искробезопасные электрические цепи для подключения ПТ-Exi;

б) наружные поверхности ПТ-Exi, контактирующие с внешней окружающей средой, в которой возможно образование взрывоопасной смеси категорий IIA, ИВ, ИС температурных классов Т4, ..., Тб по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.0-2014 (IEC 600790:2011)), должны быть защищены от превышения их температуры вследствие теплопередачи от измеряемой среды или поверхности, температуру которой измеряют, выше допустимых значений для оборудования соответствующего температурного красса по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по --ГОСТ 31610.0-2014 (IEC 60079-0:2011));

в) ПТ-Exi с головками типа «П» (из стекронаполненного полиамида), «Г9/1» (из поликарбоната) предназначены для стационарной установки и работы в условиях, при которых в нормальных условиях эксплуатации отсутствует обдув оболочки пылевоздушными потоками, исключено появление на оболочке электростатического заряда вследствие трения, электростатической индукции или соприкосновения с заряженными телами.

При монтаже ПТ-Ехп соблюдают особые условия, о которых свидетельствует знак X, следующий за маркировкой взрывозащиты 2Ех пА IIC Т6/Т5/Т4 Gc на этикетке ПТ-Ехп, а именно:

- '.IX 1

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

140

Изм.

Лист

№ докум

Поди.

Лата

а) подсоединение свободных концов ПТ-Ехп должно проводиться либо во взрывозащищенной сертифицированной коробке в соответствии с требованиями ГОСТ IEC 60079-14, либо вне взрывоопасной зоны;

б) наружные поверхности ПТ-Ехп, контактирующие с внешней окружающей средой, в которой возможно образование взрывоопасной смеси категорий IIA, 11В, ИС температурных классов Т4, ..., Тб по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГССТ 31610.0-2014 (IEC 600790:2011)), должны быть защищены от превышения их температуры вследствие теплопередачи от измеряемой среды или поверхности, температуру которой измеряют, выше допустимых значений для оборудования соответствующего температурного класса по ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по -ГОСТ 31610.0-2014 (IEC 60079-0:2011)).

  • 2.2.4.5 Монтаж ПТ с подвижным и неподвижным штуцерами проводят в следующей последовательности:

а) устанавливают ПТ в посадочное место;

б) закрепляют ПТ вращением штуцера в посадочном месте. При этом кабельный ввод ПТ с подвижным штуцером предварительно может быть ориентирован в нужном положении для удобного подключения кабеля потребителя.

  • 2.2.4.6 Монтаж ПТ с передвижным штуцером проводят в следующей последовательности:

а) устанавливают передвижной штуцер в посадочное место;

б) закрепляют штуцер в посадочном месте вращением нижней гайки;

в) устанавливают ПТ в отверстие передвижного штуцера на требуемую глубину погружения защитной арматуры и закрепляют ПТ в штуцере вращением верхней гайки.

Примечание - Передвижной штуцер не входит в комплект поставки ПТ и поставляется по отдельному заказу.

  • 2.2.4.7 Монтаж ПТ с неподвижным фланцем проводят в следующей последовательности:

а) устанавливают ПТ в посадочное гнездо, предварительно установив в гнезде уплотнительную прокладку (при необходимости) и совместив отверстия на фланце ПТ, прокладке и посадочном гнезде;

б) закрепляют ПТ с помощью болтового соединения.

Примечание - Уплотнительная прокладка не входит в комплект поставки.

  • 2.2.4.8 Монтаж поверхностных ПТ.П на объект измерений проводят в следующей последовательности:

  • 2.2.4.8.1 При наличии слоя изоляции в месте установки:

а) снимают изоляцию с помощью сапожного ножа или скребка на площади, достаточной для установки ПТ.П;

б) удаляют механическим способом с установочной поверхности (поверхности склеивания) остатки мастики, краски и т.п. Допускается использовать любой растворитель, растворяющий лакокрасочные покрытия;

в) зачищают поверхность установки до металлического блеска шлифовальной шкуркой на тканевой или бумажной основе;

г) очищают поверхность установки кистью или обдувают сжатым воздухом;

д) обезжиривают поверхность установки на объекте и установочную поверхность ТС с помощью салфеток из хлопчатобумажной ткани, смоченных в бензине;

е) высушивают поверхности склеивания в течение 15-20 мин. при температуре 15-35 °С.

Примечание - Обезжиренные поверхности не разрешается трогать незащи-

1ПРНМЫМИ ПУКАМИ RnpMQ МРЖЛУ ЛКПНЧАМИРМ пбРЯЖИПИАЙНИа И НЙНРГРНИРМ ГППЯ КПРЯ МР

.'.I.lI

9

РГАЖ2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

141

Изм.

Лист

№ докум

Поди.

Лата

должно превышать 2 ч при условии защиты обезжиренных поверхностей от попадания влаги, пыли, масла и др. загрязнений.

ж) для установки корпуса типа «К7» используют:

  • - двухкомпонентный эпоксидный клей (входит в комплект поставки, инструкция по приготовлению и применению клея указана на упаковке):

  • - термопаста или температуростойкая смазка.                          »

Примечание - Эпоксидный клей и термопаста применяются при установке ПТ.П на поверхности объекта измерений, температура которых не превышает 150 °С.

Температуростойкая смазка применяется при установке ПТ.П на поверхности объекта измерений, температура которых не превышает 500 °С.

Возможна установка ПТ.П без применения эпоксидного клея, термопасты или температуростойкой смазки.

Если температура объекта измерений превышает верхнюю температуру применения клея, термопасты или температуростойкой смазки, то корпус типа «К7» крепят на объекте измерений с помощью хомутов (в этом случае операции по п.п. 2.2.4.8.1и), 2.2.4.8.1к) не выполняют);

и) наносят клей, термопасту или температуростойкую смазку шпателем в один слой на обе установочные поверхности. Толщина слоя должна быть минимальной;

к) прижимают корпус типа «К7» установочной поверхностью к поверхности объекта измерений в месте установки на время отверждения, указанное в инструкции на клей;

л) восстанавливают изоляцию объекта измерений по технологии потребителя;

м) закрепляют головку ПТ.П на стенке защитного шкафа или на установочном узле предприятия-потребителя.

Примечание - Если поверхности объекта измерений, на которые устанавливают ТС.П, в дальнейшем не теплоизолируют, то защитный корпус ТС.П необходимо теплоизолировать.

  • 2.2.4.8.2 При отсутривит стоя из оляци и в месте установ ки ПТ.П устанавливают в последовательности, описанной в п.п. 2.2.4.8.1в) - 2.2.4.8.1к), 2.2.4.8.1м) настоящего РЭ.

  • 2.2.4.9 Установку ПТ.К и ПТ.К и тaзаopврlм соедим eнием гелевти и соединительного кабеля проводить в следующей последовательности:

а) отвернуть съемную крышку головки ПТ.К или аТ.а;

б) отсоединить из зажимов клеммной колодки токовыводы ЧЭ, предварительно промаркировав их для правильного подключения после установки ПТ.К или ПТ^ на объекте измерений. Маркировку проводить по технологии потребителя;

в) отвернуть винт, предохраняющий резьбовое соединение корпуса головки и соединительного кабеля от самоотвинчивания (см. рисунок 1.33 настоящего РЭ);

j »Ч|Ч II И'   —Г

г) провести разборку резьбового соединения корпуса головки и соединительного кабеля, с помощью ключа S10 удерживая вводной резьбовой штуцер соединительного кабеля и вращая головку в направлении против часовой стрелки;

д) установить защитный корпус ПТ.К на объект измерений в соответствии с требованиями п.п. 2.2.4.5, 2.2.4.6 настоящего РЭ, защитный корпус ПТ^ - в соответствии с требованиями п. 2.2.4.8 настоящего РЭ;

е) проложить соединительный кабель ПТ.К или аТ.а до места установки головки;

ж) снять уплотнительное резиновое кольцо с вводного резьбового штуцера соединительного кабеля и заменить его на новое аналогичное кольцо из ком-

- '.IX 1

9

РГАЖ2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

142

Изм.

Лист

№ докум

Поди.

Лата

плекта поставки. При установке резиновое кольцо необходимо предохранить от перекосов, скручивания, механических повреждений и порезов;

и) провести сборку резьбового соединения корпуса головки и соединительного кабеля, с помощью ключа S10 удерживая вводной резьбовой штуцер соединительного кабеля и вращая головку в направлении по часовой стрелке до упора от руки. До сборки удостовериться, что поверхности сопрягаемых деталей чистые, не содержат абразивных продуктов и продуктов коррозии;

к) завернуть винт, предохраняющий резьбовое соединение корпуса головки и соединительного кабеля от самоотвинчивания (см. рисунок 1.33 настоящего РЭ);

л) подключить токовыводы ЧЭ к зажимам клеммной колодки в соответствии с предварительно выполненной маркировкой;

м) завернуть крышку головки и закрепить головку ПТ.К или ПТ.П на предварительно подготовленном месте..

  • 2.2.4.10 Подключение ПТ к кабельной линии потребителя проводят в следующей последовательности:

а) отворачивают съемную крышку головки у ПТ с головками;

б) прокладывают кабель (или кабель в трубе) потребителя к месту подключения:

  • - для ПТ с головками - к зажимам клеммной колодки, установленной в головке ПТ (для ПТ-Exd и к зажимам заземления на головке. При этом требования к кабелю потребителя, подключаемого к ПТ-Exd, должны удовлетворять требованиям п. 1.6.7 настоящего РЭ);

  • - для ПТ с соединительными кабелями - к контактам переходной клеммной колодки, к которым предварительно прокладывают и подключают соединительные кабели ПТ;

в) жилы кабеля потребителя зачищают до металлического блеска и маркируют по технологии потребителя.

Маркировку жил кабеля проводят следующим образом:

  • - «1» и «3» - жилы подключения к зажимам «+» (зажимы «1» и «3» в головке типа «П» или на клеммных колодках остальных головок, а также на переходных клеммных колодках для подключения соединительных кабелей ПТ);

  • - «2» и «4» - жилы подключения к зажимам «-» (зажимы «2» и «4» в головке типа «П» или на клеммных колодках остальных головок, а также на переходных клеммных колодках для подключения соединительных кабелей ПТ);

  • - «1» - жила подключения к зажиму «1» на головках ПТ-Exd.

г) подключают жилы кабеля потребителя к зажимам ПТ.

ВНИМАНИЕ! ЖИЛЫ КАБЕЛЯ ПОДКЛЮЧАЮТ К ЗАЖИМАМ ТАКИМ ОБРАЗОМ, ЧТОБЫ МАРКИРОВКА КАЖДОЙ ЖИЛЫ СООТВЕТСТВОВАЛА МАРКИРОВКЕ ЗАЖИМА. СЛАБИНА ЖИЛ ДОЛЖНА БЫТЬ НЕ МЕНЕЕ 5 ММ.

д) у ПТ с головками устанавливают съемную крышку головки на место. У ПТ-Exd крышку головки стопорят с помощью стопорного устройства.

  • 2.2.4.11 При необходимости наружные поверхности ПТ, контактирующие с внешней окружающей средой, защищают от превышения их температуры вследствие теплопередачи от измеряемой среды выше допустимых значений.

  • 2.2.4.12 После монтажа проверяют:

а) целостность измерительных цепей;

б) электрическое сопротивление изоляции (при испытательном напряжении 100 В), которое должно быть:

  • - у ТХА 001 с изолированными спаями не менее 1,0 МОм при нормальных климатических условиях и не менее 0,5 МОм при повышенной влажности;

    --I.U

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    143

    Изм.

    Лист

    № докум

    Поди.

    Лата

- у ТХА 002, ТХК 002 с изолированными спаями не менее 20 МОм (кроме моделей ТХА 002.65К) при нормальных климатических условиях и не менее 0,5 МОм при повышенной влажности.

У моделей ТХА 002.65К и их исполнений электрическое сопротивление изоляции при нормальных климатических условиях должно быть не менее 1 МОм и не менее 0,5 МОм при повышенной влажности;

в) сопротивление заземля ющего устройотва, койорое должно быть но более 4 Ом.

  • 2.2.4.13 ВНИМАНИЕ! СНИМАВШИЕСЯ ПРИ МОНТАЖЕ КРЫШКА И ДРУГИЕ ДЕТАЛИ ДОЛЖНЫ БЫТЬ УСТАНОВЛЕНЫ НА МЕСТО. У ПТ-Exd КРЫШКА ДОЛЖНА БЫТЬ МЕХАНИЧЕСКИ ЗАСТОПОРЕНА С ПОМОЩЬЮ СТОПОРНОГО УСТРОЙСТВА, А РЕЗЬБОВОЙ ШТУЦЕР ВВОДНОГО УСТРОЙСТВА ДОЛЖЕН БЫТЬ ПРЕДОХРАНЕН ОТ САМООТВИНЧИВАНИЯ КОНТРГАЙКОЙ. ПРИ ЭТОМ НЕОБХОДИМО ОБРАТИТЬ ВНИМАНИЕ НА НАЛИЧИЕ ВСЕХ КРЕПЕЖНЫХ И КОНТРЯЩИХ ЭЛЕМЕНТОВ И ИХ ЗАТЯЖКУ.

Для обеспечения надёжного механического крепления кабеля потребителя в конструкции вводного устройства у ПТ-Exd предусмотрена возможность переустановки (переворачивания) пластины, обеспечивающей вместе со скобой механическое крепление кабеля от выдергивания в месте его ввода в головку.

Прзмячамзя - При подсоединении кабеля в трубе к вводному устройству гвтва-ки у ПТ-Exd для предотвращения возможного разрушения кабельного ввода необходимо с помощью ключа S17 поддерживать штуцер вводного устройства готоадз. Ключ S17 накладывается на люски штуцера.

  • 2.2.4.14 Вновь смонтированные ПТ-Ех принимают в эксплуатацию в соответствии с главой 3.4 «Электроустановки во взрывоопасных зонах» ПТЭЭП.

  • 2.3 Иcпoлтзoваннe

  • 2.3.1 Порядок работы1

  • 2.3.1.1 Организацию эксплуатации, выполнение мероприятий по технике безопасности при работе с ПТ-Ех проводят в соответствии с главой 3.4 «Электроустановки во взрывоопасных зонах» ПТЭЭП.

  • 2.3.1.2 Эксплуатацию ПТ осуществляют в строгом соответствии с требованиями ПТЭЭП и ПОТ, а также с требованиями, приведенными в разделах 2.1,

  • 2.2.1 настоящего РЭ.

Эксплуатацию ПТ-Ех осуществляют в строгом соответствии с требованиями ПУЭ, ПТЭЭП, в том числе главы 3.4 «Электроустановки во взрывоопасных зонах», и ПОТ, а также с требованиями, приведенными в разделах 1.5, 1,6, 2.1,

  • 2.2.1 настоящего РЭ.

  • 2.3.1.3 При эксплуатации ПТ-Exd особенно внимательно следят за состоянием средств, обеспечивающих взрывозащищенность, а также подвергают ПТ-Exd ежемесячному и ежегодному профилактическим осмотрам в соответствии с разделом 3.1 настоящего РЭ.

  • 2.3.1.4 Эксплуатация ПТ-Exd с поврежденными деталями, обеспечивающими взрывозащиту, не допускается.

  • 2.3.1.5 Ремонт ПТ-Exd проводят в соответствии с требованиями ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.19-2014 (IEC 60079-19:2010)) и главы 3.4 «Электроустановки во взрывоопасных зонах» ПТЭЭП.

  • 2.3.2 Пррввека таботоопособности

    - '.IX 1

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    144

    Изм.

    Лист

    № докум

    Поди.

    Лата

  • 2.3.2.1 Средства измерений, используемые для измерений параметров, проведения проверок при проверке работоспособности ПТ, указаны в п. 1.7.1 настоящего РЭ.

  • 2.3.2.2 Все проверки, если это не оговорено отдельно, проводят в нормальных климатических условиях.

Нормальные климатические условия характеризуются следующими условиями:

  • - температура окружающего воздуха - от 15 до 25 °С;

  • - относительная влажность - от 30 до 80 %;

  • - атмосферное давление - от 84 до 106,7 кПа;

  • - вибрация, магнитные поля (кроме земного), влияющие на работу ПТ, отсутствуют.

  • 2.3.2.3 Проверку комплектности на соответствие требованию п. 2.2.3 настоящего РЭ проводят визуально сличением с сопроводительной документацией и контролем правильности заполнения сопроводительной документации.

Проверку маркировки ПТ на соответствие требованиям раздела 1.8 настоящего РЭ проводят визуально сличением с сопроводительной документацией и чертежами.

Комплектность ПТ должна соответствовать требованиям п. 2.2.3 настоящего РЭ.

Маркировка ПТ должна соответствовать требованиям раздела 1.8 настоящего РЭ.

  • 2.3.2.4 Проверку внешнего вида ПТ на соответствие требованиям п. 2 таблицы 2.2 настоящего РЭ проводят визуально.

Защитная арматура и головка ПТ не должны иметь внешних разрушений, вмятин, трещин, влияющих на работоспособность ПТ. Резьбы на зажимах головок не должны иметь механических повреждений. Штуцеры ПТ не должны иметь забоин, заусенцев и других механических повреждений.

Изоляция соединительных кабелей на всей их длине должна быть целой и однородной.

  • 2.3.2.5 Проверку габаритных размеров ПТ на соответствие требованиям п. 2 таблицы 2.2 настоящего РЭ проводят с помощью средств измерений, обеспечивающих требуемую точность измерений. Проверку проводят на нескольких ПТ из проверяемой партии. Рекомендуемый объём выборки - 1 ПТ из 10 проверяемых.

Габаритные размеры должны соответствовать требованиям габаритных чертежей на ПТ.

  • 2.3.2.6 Проверку маркировки полярности ПТ на соответствие требованиям п. 1.8.26 настоящего РЭ проводят с помощью вольтметра универсального цифрового В7-78/1.

ПТ подключают к вольтметру в соответствии со схемой электрической принципиальной, после чего рабочие спаи ПТ помещают в нагревательную печь, в которой установлена температура (100 ± 5) °С, и регистрируют выходной сигнал ПТ.

ПТ считают выдержавшими проверку, если знак показаний вольтметра - «+».

  • 2.3.2.7 Проверку электрического сопротивления изоляции измерительных цепей ПТ относительно защитной арматуры и между электрически разобщенными измерительными цепями на соответствие требованиям п. 1.2.6 настоящего РЭ проводят мегаомметром Ф4101 испытательным напряжением 100 В. Проверку проводят только у ПТ с изолированными рабочими спаями.

  • 2.3.2.7.1 При провррке сопротивления взоляции измерительнри цепн ПТ относительно корпуса одну клемму мегаомметра подключают к защитной арматуре (или к зажиму «1» на головке у ПТ-Exd), а другую - к любому зажиму клеммной колодки у ПТ с головкой или к любому термоэлектроду соединительного

    i/afiona v ПТ

    слали

    1

    Лист

    9

    | РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    1 л <

    Изм.

    Лист|   № докум

    Поди.

    Лата

    145

емом одну клемму мегаомметра подключают к защитном арматуре, а другую - к контакту «1» (или «2») вилки РРН25М.

При проверке сопротивления изоляции между электрически разобщенными цепями с двумя термопарами:

  • - у ПТ с клеммной головкой одну клемму мегаомметра подключают к одному из зажимов клеммной колодки, к которым подключены термоэлектроды первой термопары, а другую - к одному из зажимов клеммной колодки, к которым подключены термоэлектроды второй термопары;

  • - у ПТ с соединительным кабелем одну клемму мегаомметра подключают к одному из термоэлектродов первой термопары, а другую - к одному из термоэлектродов второй термопары;

  • - у ПТ с высокотемпературным разъемом одну клемму мегаомметра подключают к контакту «1» (или «2») вилки РРН25М, вторую клемму - к контакту «3» (или «4») вилки РРН25М.

Показания мегаомметра отсчитывают по истечении 10 с после приложения напряжения.

ПТ считают выдержавшими проверку, если электрическое сопротивление изоляции соответствует требованиям п. 1.2.6 настоящего РЭ.

  • 2.3.2.7.2 При неудовлетворительных результатах проверки по п. 2.3.2.7.1 настоящего РЭ ПТ необходимо просушить при температуре (80 ± 10) °С в течение 3-5 часов, после чего снова проверить сопротивление изоляции ПТ.

  • 2.3.2.7.3 При неудовлетворительных результатах повторной поверки несоответствующий ПТ заменить на годный.

  • 2.3.2.8 Проверку электрического сопротивления измерительных цепей ПТ в нормальных условиях на соответствие требованиям п. 1.2.7 настоящего РЭ проводят вольтметром универсальным цифровым В7-78/1.

Проверку проводят два раза при прямом и обратном подключении вольтметра к измерительной цепи ПТ.

ПТ считают выдержавшими проверку, если средние по двум измерениям значения электрического сопротивления измерительных цепей ПТ не превышают 100 Ом.

  • 2.3.2.9 Проверку отклонения выходного сигнала ПТ от НСХ преобразования проводят в 2-х температурных точках в соответствии с таблицей 2.4 настоящего РЭ методами ГОСТ 8.338.

Для:

  • - ТХА 002.00В - ТХА 002.09В, ТХК 002.00В - ТХК 002.03В, ТХК 002.08В, ТХК 002.09В, ТХА 002.80 - ТХА 002.99, ТХК 002.80 - ТХК 002.99 с длинами погружаемой части менее 250 мм,

  • - ТХК 002.54 - ТХК 002.61, ТХК 002.54 - ТХК 002.61 с длинами погружаемой части менее 160 мм,

  • - ТХА 002.40, ТХК 002.40 с длиной погружаемой части 200 мм проверку проводят либо в термостате с флюидизированной средой типа FB-08, либо методом сличения показаний проверяемого ПТ и эталонного платинородиевого-платинового преобразователя термоэлектрического, погруженных в калибратор (для ПТ с диаметром защитной арматуры не более 10 мм) или в печь (независимо от диаметра защитной арматуры) на одинаковую глубину. При проверке в печи измерения проводят в металлическом термостатирующем блоке.

    9

    РГАЖ 2 1/2-2018

    30.01.18

    Изм.

    Лист

    № докум

    Поди.

    Лата

    РГАЖ 0.282.02.01 РЭ

    Лист

Таблица 2.4 - Температурные точки, в которых проводится определение отклонения выходного сигнала ПТ от НСХ преобразования

Модель ПТ

Верхний предел диапазона измерений температуры, °С

Значения температуры в проверяемых точках, °С

ТХА 001.08, ТХА 001.09

150

100, 150

250

100, 250

600

400, 600

ТХА 001.07, ТХА 001.10

180

100, 180

ТХА(К) 002.50, ...,

200

100, 200

ТХА(К) 002.53

400

300, 400

ТХА(К) 002.54, ...,

400

300, 400

ТХА(К) 002.61

600

400, 600

ТХА 001.05, ТХА 001.06

450

300, 450

600

400, 600

900

700, 900

ТХА 001 - ТХА 001.03,

600

400, 600

ТХА 001.11

900

700, 900

Окончание таблицы 2.4

Модель ПТ

Верхний предел диапазона измерений температуры, °С

Значения температуры а проверяемых точках, °с

ТХА(К) 002.00А, ...,

600

400, 600

ТХА(К) 002.03А,

ТХА(К) 002.08А,

ТХА(К) 002.09А,

ТХА(К) 002.40, ТХА(К) 002.42,

ТХА(К) 002К, ПТ.П

800

600, 800

ТХА 002.80-ТХА 002.99

600

400, 600

800

600, 800

900

700, 900

ТХА 002.04А - ТХА 002.07А,

900

700, 900

ТХА 002.10-ТХА 002.17,

ТХА 002К, ПТ.П

1000, 1100, 1200

800, 1000

ТХА 002.41, ТХА 002.43,

ТХА 002.65К

1000, 1100, 1200

800, 1000

Обработку результатов измерений проводят по ГОСТ 8.338.

Отклонение выходного сигнала ПТ от НСХ преобразования в проверяемых температурных точках не должно превышать значений, установленных для ПТ в соответствии с таблицей 1 ГОСТ 6616.

Примечание - Класс ПТ указан в их паспортах и на этикетках, прикрепленных к ПТ.

  • 3 ТТХХНЧЕСКОЕ ОБССУЖИВАНИЕ

    • 3.1 Общие указания

      • 3.1.1 Для поддержания ПТ в состоянии постоянной готовности обеспечивают систематический профилактический осмотр ПТ и регулярно проверяют их техническое состояние.

      • 3.1.2 Профилактический осмотр ПТ-Оп, ПТ-Exi, ПТ-Ххп проводят в порядке, установленном на объектах их эксплуатации, но не реже 2-х раз в год.

      • 3.1.3 Техническое обслуживание ПТ-Exd предусматривает комплекс профилактических мероприятий, которые в зависимости от периодичности подразделяются на:

ежемесячные;

РмгАгппик1Р

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

147

Изм.

Лист

№ докум

Поди.

Лата

  • 3.1.4 При проведении ежемесячных профилактических мероприятий проводят проверку технического состояния ПТ-Exd в соответствии с требованиями п.п. 1 - 4 таблицы 3.1 настоящего РЭ.

  • 3.1.5 При проведении ежегодных профилактических мероприятий проводят:

а) проверку технического состояния ПТ-Exd в соответствии с требованиями п.п. 1 - 5 таблицы 3.1 настоящего РЭ;

б) ремонт (при необходимости) с соблюдением требований п. 2.3.1.7, раздела 4 настоящего РЭ;

в) поверку (калибровку) ПТ-Exd в соответствии с требованиями п. 7 таблицы 3.1 настоящего РЭ.

По результатам технического обслуживания в паспортах ПТ-Exd в разделе «Особые отметки» делают отметку об их техническом состоянии.

  • 3.1.6 В процессе хранения ПТ техническое обслуживание не проводят.

Таблица 3.1 - Проверки ПТ-Exd

Что проверяется. Метод проверки

Технические требования

1 Взрывонепроницаемая оболочка ПТ. Проверка целостности оболочки. Внешний осмотр

Отсутствие вмятин, трещин и др. повреждений

2 Взрывонепроницаемая оболочка ПТ. Проверка наличия стопорного устройства, контргайки на резьбовом штуцере вводного устройства, крепежных и контрящих элементов. Внешний осмотр

Соответствие требованиям чертежей средств взрывозащиты!

3 Взрывонепроницаемая оболочка ПТ. Проверка маркировки. Внешний осмотр

Наличие маркировки взрывозащиты и предупредительной надписи, которые должны! сохраняться в течение всего срока службы!

4 Взрывонепроницаемая оболочка ПТ. Проверка состояния заземляющих устройств. Внешний осмотр

Гайки должны быть затянуты!, ржавчина не допускается

5 Взрывонепроницаемая оболочка ПТ. Проверка качества взрывозащитных поверхностей деталей оболочки. Внешний осмотр. Измерение параметров взрывозащиты!

Соответствие требованиям чертежей средств взрывозащиты!

6 Взрывонепроницаемая оболочка ПТ. Проверка уплотнения кабеля

Кабель не должен проворачиваться в узле уплотнения и выдергиваться

7 ПТ. Поверка (калибровка). Методы и средства поверки (калибровки) по РГАЖ 0.282.002.01 РЭ, раздел 3.4 (раздел 3.5)

Соответствие требованиям методики поверки (калибровки) настоящего РЭ

  • 3.2 Меры безопасности

    1 ши л И1тп~Г

При техническом обслуживании ПТ должны выполняться мероприятия по технике безопасности в соответствии с требованиями ПТЭЭП, в том числе главы 3.4 «Электррустановки вовзррыоопасных з онах» (ддя ПТ-Ex), и ПОО.

  • 3.3 Проверка технического состояния

3.3.1 ПроверкП тоокичeркo|■o чесиояниу По нpoвттяп с цедью устльоБлс-ния их пригодности для дальнейшего использования по прямому назначению.

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

148

Изм.

Лист

№ докум

Поди.

Лата

Перечень основных проверок технического состояния ПТ-Оп, ПТ-Exi, ПТ-Ехп приведен в п.п. 1,2, 4, 5 таблицы 2.2 настоящего РЭ.

Перечень основных проверок технического состояния ПТ-Exd приведен в таблице 3.1 настоящего РЭ.

Все проверки проводят на отключенных от сети ПТ.

  • 3.3.2        носком состоян ии ПТ делаюТ дтматку в паскорв е в разделе

«Особые отметки».

  • 3.4 МЕЕООИКА ППВВЕРИ

    • 3.4.1 Поверке подлежат ПТ, на которые распространяются требования ЕК 2273.

Во всех остальных случаях ПТ подлежат калибровке.

  • 3.4.2 Организация поверки ПТ и порядок её проведения должны соответствовать Приказу Еинпропторга РФ от 02.07.2015 г. № 1815.

  • 3.4.3 Поверку проводят при выпуске ПТ из производства и в эксплуатации.

Периодичность проведения поверки ПТ в эксплуатации:

  • - 5 лет - для ТХА 001, ТХА 002, ТХИ 002 с диапазоноп измерений от минус 40 до 600 °С,

  • - 4 года для ТХА 001, ТХА 002 с диапазоном измерений свыше 600 до 800 °С;

  • - 2 года для ТХА 001, ТХА 002 с диапазонами измерений от минус 200 до минус 40 °С, свыше 800 до 1000 °С; для ТХИ 002 с диапазонами измерений от минус 200 до минус 40 °С, свыше 600 до 800 °С;

  • - 1 год для ТХА 002 с диапазоном измерений свыше 1000 до 1100 °С;

  • - 6 месяцев для ТХА 002 с диапазоном измерений свыше 1100 до 1200 °С.

  • 3.4.4 Поверку ПТ при выпуске из производства проводят по ГОСТ 8.338, при этом проверку нестабильности ПТ и определение термоэлектродвижущей силы ПТ при заданных значениях температуры проводят на стадии изготовления термопар для ПТ.

    • 3.4.4.1 Проверку нестабильности проводят на 5 % термопар от общего количества термопар в партии, но не менее чем на 3-х шт.

Методика отбора термопар для проверки нестабильности приведена в приложении В настоящего РЭ.

Проверку нестабильности термопар проводят по методике п. 9.4 ГОСТ 8.338.

  • 3.4.4.2 Определение термоэлектродвижущей силы термопар при заданных значениях температуры проводят по методике п. 9.5 ГОСТ 8.338:

  • - на 100 % термопар от общего количества термопар в партии в температурных точках:

  • - 150-5°С для ПТ с верхними пределами диапазона измерений температуры 150 °С и 180 °С;

  • - 200-5 °С для ПТ с верхним пределом диапазона измерений температуры 200 °С;

    1 ши л И1тп~Г

  • - 400-5 °С для ПТ с верхними пределами диапазона измерений температуры 400 °С и более;

  • - на 5 % термопар от общего количества термопар в партии, но не менее чем на 3-х шт., в трех температурных точках Т1, Т2, ТЗ в соответствии с таблицей 3.2 настоящего РЭ (с учетом проведенной проверки в температурных точках всей партии термопар).

Таблица 3.2 - Температурные точки Ti, °С, проверки выходного сигнала термопар для ПТ с разными верхними пределами измерений температуры

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

149

Изм.

Лист

№ докум

Поди.

Лата

Верхний предел диапазона измерений температуры пт, °с

Температурные точки Ti, °С, проверки выходного сигнала термопар

Т1

Т2

ТЗ

150

100 ±5

1501.5

-

180

100 ±5

1501.5

-

200

200-5

-

250

250-5

-

400

200 ±5

300 ±5

400-5        “1

450

600

400 ±5

500 ±5

600-5

800

400 ±5

600 ±5

800-5

900

400 ±5

650 ±5

900-5

1000

1100, 1200

400 ±5

700 ±5

1000 ±5

Методика отбора термопар для определения термоэлектродвижущей силы термопар при заданных значениях температуры приведена в приложении В настоящего РЭ.

  • 3.4.4.3 Обработку резулутатов измеренизпроводят по методике т. 10.1 ГОСТ 8.338, оформление резулитатов поверки - в порядке, оговоренном в п. 11 ГОСТ 8.338.

  • 3.4.5 Поверку в эксплуатации ПТ с длинами погружаемой части защитной арматуры не менее 250 мм проводят по ГОСТ 8.338.

  • 3.4.6 Поверку в эксплуатации ПТ с длинами погружаемой части защитной арматуры менее 250 мм проводят по ГОСТ 8.338, за исключением определения термоэлектродвижущей силы ПТ при заданных значениях температурь..

Определение термоэлектродвижущей силы ПТ с длинами погружаемой части защитной арматуры менее 250 мм проводят по методике п. 9.5 ГОСТ 8.338 в температурных точках и с исполизованием термостатов и калибраторов температуры, указанных в таблице 3.3 настоящего РЭ.

1 ши л И1тп~Г

Таблица 3.3 - Температурные точки проверки термоэлектродвижущей силы ПТ и типы калибраторов или термостатов, применяемых при её проверке

Модели ПТ

Верхний предел диапазона измерений температуры, °С

Значения температуры в проверяемых точках, °С

Тип терепстата или калибратора

ТХА 001.08,

150

100, 150

Терептест-300, КТ-2

ТХА 001.09

250

100, 250

Терептест-300, КТ-2

600

400, 600

КТ-2, FB-08

ТХА 001.07, ТХА 001.10

180

100, 180

Терептест-300, КТ-2

ТХА(К) 002.50 -

200

100, 200

Терептест-300, КТ-2,

ТХА(К) 002.53

400

300, 400

FB-08

ТХА(К) 002.54 -

400

300, 400

КТ-2, FB-08

ТХА(К) 002.61

600

400, 600

ТХА(К) 002.00В-

600

400, 600

КТ-2, FB-08

ТХА(К) 002.03В,

ТХА(К) 002.08В,

ТХА(К) 002.09В,

ТХА(К) 002.40,

ТХА(К) 002.42,

ТХК 002.80 -

ТХК 002.99,

ТХАГЮ 002К. ПТ П

700

500, 700

9

РГАЖ 2 1/2-2018

30.01.18

Изм.

Лист

№ докум

Поди.

Лата

РГАЖ 0.282.02.01 РЭ

■ .III I

ТХЛ 002.80 -

ТХЛ 002.99

700

500, 700

FB-08

ТХЛ 002.04В -

ТХЛ 002.07В

700

500, 700

FB-08

ТХЛ 002.41,

ТХЛ 002.43

700

500, 700

FB-08

  • 3.4.7 Обработку результатов измерений проводят по методике п. 10.1 ГОСТ 8.338, оформление результатов поверки - в порядке, оговоренном в п. 11 ГОСТ 8.338.

  • 3.4.8 Допускается по согласованию с потребителем по результатам поверки перевод ПТ из более высокого класса в более низкий, о чем делается отметка в паспортах ПТ и (или) в свидетельстве о поверке.

  • 3.5 МЕТОДИКА КАЛИБРОВКИ

    • 3.5.1 Калибровке подлежат ПТ, на которые не распространяются требования ЕК 2273.

    • 3.5.2 Организация калибровки ПТ и порядок её проведения должны соответствовать ПР 50.2.016.

    • 3.5.3 Калибровка проводится при выпуске ПТ из производства и в эксплуатации.

Периодичность проведения калибровки ПТ в эксплуатации:

  • - 5 лет - для ТХЛ 001, ТХЛ 002, ТХА 002 с диапазоном измерений от минус 40 до 600 °С,

  • - 4 года для ТХЛ 001, ТХЛ 002 с диапазоном измерений свыше 600 до 800 °С;

  • - 2 года для ТХЛ 001, ТХЛ 002 с диапазонами измерений от минус 200 до минус 40 °С, свыше 800 до 1000 °С; для ТХА 002 с диапазонами измерений от минус 200 до минус 40 °С, свыше 600 до 800 °С;

  • - 1 год для ТХЛ 002 с диапазоном измерений свыше 1000 до 1100 °С;

  • - 6 месяцев для ТХЛ 002 с диапазоном измерений свыше 1100 до 1200 °С.

  • 3.5.4 При проведении калибровки необходимо выполнять операции, указанные в таблице 3.4 настоящего РЭ.

  • 3.5.5 При проведении калибровки применяют средства калибровки, указанные в таблице 1.7 настоящего РЭ.

Подготовку средств калибровки к работе проводят в соответствии с эксплуатационной документацией на них.

  • 3.5.6 Калибровку ПТ проводят при следующих условиях:

  • - температура окружающего воздуха (20 ± 5) °С;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 84 до 106,7 кПа (от 645 до 795 мм. рт. от.);

  • - вибрация, магнитные поля (кроме земного), влияющие на работу ПТ, отсутствуют.

    1 ши л И1тп~Г

    Таблица 3.4 - Операции калибровки

    Наименование операции

    Обязательность проведения операции калибровки

    Номер пункта методики калибровки

    при первичной калибровке

    при периодической калибровке

    Внешний осмотр

    +

    +

    3.5.8.1

    Проверка электрической прочности изоляции

    +

    3.5.8.2

    Л нс г

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГЛЖ 0.282.02.01 РЭ

    151

    Изм.

    Лист

    № докум

    Поди.

    Лата

    Kунвеуит эяеитуочеаингн анаунтовяенод ознядцоо в ннумтяьных уаянводх

    +

    +

    3.5.8.3

    Kунвеуит нтиянненод выхндннгн аогнтят ПТ от НСХ ауенбутзнвтнод

    +

    +

    3.5.8.4

    Kунвеуит неаттбояьннато НСХ ауенбут-зовт^я

    +

    3.5.8.5

  • 3.5.7 При калибровке ПТ должны соблюдаться требования ПТЭЭП, ПОТ и требования, установленные ГОСТ 12.2.007.0.

  • 3.5.8 Проведение калибровки

    • 3.5.8.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие ПТ требованиям настоящего РЭ в части маркировки и наличия сопроводительных документов.

Защитная арматура, головки, соединительные кабели не должны иметь внешних разрушений, вмятин, трещин, влияющих на работоспособность ПТ. Резьбы на зажимах, штуцерах не должны иметь механических повреждений.

ПТ с загрязнённой поверхностью защитной арматуры к калибровке не допускаются.

  • 3.5.8.2 Проверка электрической прочности изоляции ПТ с изолированными рабочими спаями

При проверке электрической прочности изоляции один зажим установки подключают к короткозамкнутым зажимам в головках ПТ или к короткозамкнутым жилам соединительных кабелей, а другой - к защитной арматуре ПТ или к зажиму «1» у ПТ-Exd. Испытательное напряжение прикладывают в течение 1 мин.

Испытательное напряжение:

  • - 250 В - для ПТ-Оп, ПТ-Exd;

  • - 500 В - для ПТ-Exi, ПТ-Ехп.

Эффективное значение тока - не более 5 мА.

Проверку ПТ-Оп, ПТ-Exd проводят на 3-х шт. от партии, ПТ-Exi, ПТ-Ехп -на всех ПТ-Exi, ПТ-Ехп в партии.

После проверки проводят внешний осмотр ПТ, измерение сопротивления изоляции в нормальных условиях и проверку целостности измерительных цепей ПТ методами п.п. 2.3.2.4, 2.3.2.7, 2.3.2.8 настоящего РЭ.

ПТ считают выдержавшими проверку, если при ее проведении не наблюдалось пробоя электрической изоляции ПТ, а в результате внешнего осмотра не обнаружено дефектов внешнего вида, электрическое сопротивление измерительных цепей и электрическое сопротивление изоляции ПТ в нормальных условиях соответствуют требованиям п.п. 1.2.6, 1.2.7 настоящего РЭ.

  • 3.5.8.3 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводят методами, указанными в п. 2.3.2.7 настоящего РЭ.

Проверку проводят только у ПТ с изолированными рабочими спаями.

Электрическое сопротивление изоляции ПТ должно соответствовать требованиям п. 1.2.6 настоящего РЭ.

1 ши л И1тп~Г

  • 3.5.8.4 Проверка отклонения выходного сигнала ПТ от НСХ преобразования при заданных значениях температуры

    • 3.5.8.4.1 Проверку отклонотия негодного сигнала ПТ от ПСХпреобразе-вания при заданных значениях температуры при первичной калибровке проводят по методике п. 2.3.2.9 настоящего РЭ на стадии изготовления термопар для ПТ:

- на 100 % термопар от общего количества термопар в партии в температурных точках:

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

152

Изм.

Лист

№ докум

Поди.

Лата

  • - 150-5 °С для ПТ с верхними пределами диапазона измеряемых температур 150 °С и 180 °С;

  • - 200-5 °С для ПТ с верхним пределами диапазона измеряемых температур 200 °С;

  • - 400-5 °С для ПТ с верхними пределами диапазона измеряемых температур 400 °С и более;

- на 5 % термопар от общего количества термопар в партии, но не менее чем на 3-х шт., в трех температурных точках Т1, Т2, ТЗ в соответствии с таблицей 3.5 настоящего РЭ (с учетом проведенной проверки в температурных точках всей партии термопар).

Методика отбора термопар для определения отклонения выходного сигнала термопар ПТ от НСХ преобразования при заданных значениях температуры приведена в приложении В настоящего РЭ.

ПТ считают выдержавшими проверку, если отклонение выходного сигнала термопар ПТ от НСХ преобразования удовлетворяет требованиям п. 1.2.2 настоящего РЭ.

Таблица 3.5 - Температурные точки Ti, °С, проверки выходного сигнала термопар для ПТ с разными верхними пределами измерений температуры

Верхний предел диапазона измерений температуры пт, °с

Температурные точки Ti, °С, проверки выходного сигнала      термо

пар

Т1

Т2

ТЗ

150

100 ±5

1501.5

-

180

100 ±5

1501.5

-

200

200-5

-

250

250-5

-

400

200 ±5

300 ±5

400-5

450

600

400 ±5

500 ±5

600-5

800

400 ±5

600 ±5

800-5

900

400 ±5

650 ±5

900-5

1000

1100, 1200

400 ±5

700 ±5

1000 ±5

  • 3.5.8.4.2 Проверку в эксплуатации отклонения выходного сигнала ПТ от НСХ преобразования при заданных значениях температуры для ПТ с длинами погружаемой части защитной арматуры не менее 250 мм проводят по ГОСТ 8.338.

  • 3.5.8.4.3 Проверку в эксплуатации отклонения выходного сигнала ПТ от НСХ преобразования при заданных значениях температуры для ПТ с длинами погружаемой части защитной арматуры менее 250 мм проводят по методике п. 9.5 ГОСТ 8.338 в температурных точках и с использованием термостатов и калибраторов температуры, указанных в таблице 3.3 настоящего РЭ.

    j iwm ubiTT

Проверку в эксплуатации отклонения выходного сигнала ПТ от НСХ преобразования при заданных значениях температуры для ПТ с длинами погружаемой части защитной арматуры менее 250 мм допускается проводить методом сличения с показаниями эталонного ПТ.

Для этого калибруемый ПТ и эталонный ПТ помещают в нагревательную печь или в калибратор температуры таким образом, чтобы измерительные спаи их термопар находились на одном расстоянии от верхней поверхности нагревательной печи или калибратора.

После этого оба ПТ выдерживают в нагревательной печи или калибраторе температуры до установления показаний и определяют термоэлектродвижущую силу обоих ПТ при установившемся значении температуры

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

153

Изм.

Лист

№ докум

Поди.

Лата

Обработку результатов измерений проводят по ГОСТ 8.338.

  • 3.5.8.5 Проверю/ несрабильтасти НСХ преобрпзеобния ван яепри чпер иа-либровке проводят по ГОСТ 8.338 на стадии изготовления термопар для ПТ на 3-х шт. термопар из партии.

ПТ считают выдержавшими проверку, если после проверки отклонение от еСб преобразования соответствует требованиям п. 1.2.4 настоящего РЭ, в результате внешнего осмотра не обнаружено дефектов внешнего вида, значения электрического сопротивления измерительных цепей и сопротивления изоляции ПТ в нормальных климатических условиях соответствуют требованиям п.п. 1.2.6,

  • 1.2.7 ннссоящего РЭ.

  • 3.5.9 Офоомлеени презл^а^о пaсиTсPяки

    • 3.5.9.1 Результаты калибровки оформляют нанесением клейма в паспортах ПТ или выдачей сертификата калибровки.

    • 3.5.9.2 ПТ, не удовлетворяющие требованиям настоящей методики калибровки, к дальнейшему применению не допускаются.

    • 3.5.9.3 Допускается по согласованию с потребителем по результатам калибровки перевод ПТ из более высокого класса в более низкий, о чем делается отметка в паспортах ПТ и в сертификате калибровки.

  • 4 ТЕКУЩИЙ РРМОНе

    • 4.1 Общие указания

4.1.1.ВейОАейК! ТЕКУЩИЙ РКООНТ ПТ производят только в части ЗАОкеы съкоеыб деталей!

ЗАПРКЩАКТСЯ ПРОВОДИТЬ РЕМОНТ ПТ НА ОКСТК йб ЭКСПЛУАТАЦИЙ.

  • 4.1.2 При замене деталей не допускается устанавливать в ПТ детали других изготовителей.

  • 4.2 Могры Псгoяaсьноьи

    • 4.2.1 Текущий ремонт ПТ-Кх должен выполняться в строгом соответствии с ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.19-2014 (IEC 60079-19:2010)) и главой 3.4 «Электроустановки во взрывоопасных зонах» ПТЭЭП.

    • 4.2.2 ПТ, не подлежащие ремонту, должны быть демонтированы с объекта измерений и возвращены предприятию-изготовителю для анализа причин их выхода из строя.

  • 5 бРАекеик

    • 5.1 бранение ПТ должно осуществляться в соответствии с правилами хранения изделий климатического исполнения 01 по ГОСТ 15150.

    • 5.2 При хранении коробки или ящики с упакованными в них ПТ должны быть защищены от механических повреждений и прямого воздействия атмосферных осадков.

    • 5.3 При длительном хранении (до 3 лет) в упаковке поставщика или в составе объекта измерений ПТ должны храниться в закрытом хранилище при температуре от минус 60 до 70 °С согласно условиям хранения 5 по ГОСТ 15150.

Допускается увеличение срока хранения с соответствующим уменьшением срока эксплуатации.

  • 6 ТРАНСПОРТИРОВАНИЕ

    - '.IX 1

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    154

    Изм.

    Лист

    № докум

    Поди.

    Лата

1 ши л И1тп~Г
  • 6.1 ПТ в транспортной таре могут транспортироваться при температуре от минус 60 до 70 °С и относительной влажности до 100 % при температуре 40 °С железнодорожным, водным, воздушным транспортом (за исключением не-герметизированных отсеков самолётов) на любое расстояние без ограничения скорости и высоты, автомобильным транспортом на расстояние до 1500 км со скоростью не более 60 км/ч.

  • 6.2 Допускается транспортирование ПТ в составе объекта измерений со скоростями, предусмотренными для транспортирования данного объекта.

Приложение А (справочное)

Перечень ссылочных документов

Таблица А.1 - Перечень ссылочных документов

Обозначение

Наименование

Номер пункта

ТР ТС 012/2011

Технический Регламент Таможенного Союза. О безопасности оборудования для работы во взрывоопасных средах

  • 1.1.3, 1.2.11,

1.5.1, 1.5.2,

  • 1.5.3, 1.5.6,

1.5.9, 2.3.1.5,

4.2.1

ГОСТ 8.338-2002

геи. Преобразователи термоэлектрические.

Методы и средства поверки

2.3.2.9,

3.2.4.4

ГОСТ Р 8.585-2002

Термопары Часть 1. Номинальные статические характеристики преобразования

табл. 1.2, приложение 2

ГОСТ 12.2.007.0-75

ССБТ. Изделия электротехнические. Общие требования безопасности

3.2.3.3

ГОСТ 1583-70

Сплавы алюминиевые. Технические условия

1.4.5

ГОСТ 1790-77

Проволока из сплавов хромель Т, алюмель, копель и константан для термоэлектродов термоэлектрических преобразователей. Технические условия

1.4.3

ГОСТ 5632-72

Стали высоколегированные и сплавы коррозионностойкие, жаростойкие и жаропрочные. Марки

1.4.4

ГОСТ 6616-94

Преобразователи термоэлектрические. Общие технические условия

табл. 1.2,

1.2.2, 1.2.5,

2.3.2.9,

3.2.4.3,

3.2.4.5,

приложение В

ГОСТ 14254-2015

Степени защиты, обеспечиваемые оболочками (код IP)

1.2.10, 1.5.2

ГОСТ 15150-69

Машины, приборы и другие технические

5.1, 5.3

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

155

Изм.

Лист

№ докум

Поди.

Лата

1 ши л И1тп~Г

изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 21130-81

Знаки заземления

1.5.10,

2.2.1.3

ГОСТ 23170-78

Упаковка для изделий машиностроения

1.9.3

ГОСТ 31610.0-2014 (IEC 60079-0:2011)

Взрывоопасные среды. Часть 0. Оборудование. Общие требования

Введение,

1.1.2, 1.2.12,

1.5.2, 1.5.6,

1.5.9, 2.2.1.7,

2.2.4.4

Окончание таблицы А.1

Обозначение

Наименование

Номер пункта

ГОСТ 31610.11-2014 (IEC 60079-11:2011)

Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»

Введение,

1.1.4, 2.2.1.6

ГОСТ 31610.15-2012

Электрооборудование для взрывоопасных газовых сред. Часть 15. Конструкция, испытания и маркировка электрооборудования с видом защиты «п»

Введение,

1.1.5, 1.5.2.1,

1.5.2.2,

2.2.4.4

ГОСТ 31610.19-2014

(IEC 60079-19:2010)

Взрывоопасные среды. Часть 19. Ремонт, проверка и восстановление электрооборудования

2.3.1.5, 4.2.1

ГОСТ Р 52931-2008

Приборы контроля и регулирования технологических процессов. Общие технические условия

1.1.4

ГОСТ1ЕС 60079-1

2011

Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»

1.5.1, 1.5.2,

1.5.3

ГОСТ IEC 60079-142011

Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок

2.2.1.7

МИ 2273-93

геи. Области использования средств измерений, подлежащих поверке

3.4, 3.5

Приказ Минпромторга РФ от 02.07.2015 г.

№ 1815

Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке

1.7.1, 3.2.2

ПР 50.2.016-94

геи. Требования к выполнению калибровочных работ

1.7.1, 3.5

ПОТ РМ-01602001

РД 153-34.0-03.15000

Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок

1.6.3, 2.21.2,

2.2.4.2, 2.3.1

ПУЭ

Правила устройства электроустановок

1.1.3, 1.6.3,

2.3.1, 3.2

ПТЭЭП

Правила технической эксплуатации электроустановок потребителем

1.1.3, 1.6.3,

2.2.1.2,

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

156

Изм.

Лист

№ докум

Поди.

Лата

2.2.4.2,

2.2.4.11,

2.3.1, 2.3.1.5,

3.2

ТУ 16-505.757-75

Кабель термопарный. Технические условия

1.4.3

ТУ 3567-015768069240-08

Кабели термокомпенсационные и термоэлектродные. Технические условия

1.4.3

MSK-64

Шкала сейсмической интенсивности

1.2.10

Приложение Б

(обязательное)

Примеры записи при заказе

Б.1 Пример записи при заказе исполнений ТХА 001, ТХА 001-06, моделей ТХА 001.01, ТХА 001.02, ТХА 001.03

ПТ общепромышленного исполнения ТХА 001-02 класса 2 по ГОСТ 6616, с изолированным рабочим спаем, из термопарного кабеля КТМС 01,5 мм, с защитной арматурой с длиной монтажной части 275 мм и 01O мм, с неподвижным штуцером с резьбой К1/2", с соединительным кабелем, с видом метрологической приемки «Калибровка»:

ТХА 001-06 -ХА(К) -2 -И -1,5 -275 -10 -К1/2"-К -К

1    2 345 67 89 10

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

  • 1. Исполнения и моддли ПП ( в сооттетсттви с таблицей 1.1 настоящего РЭ): ТХА 001 - ТХА 001-06, ТХА 001.01, ТХА 001.02, ТХА 001.03;

ТХА 001 -Exi - ТХА 001 -06-Exi, ТХА 001.01 -Exi, ТХА 001.02-Exi, TXA001.03-Exi;

TXA 001.01-Exd, TXA001,02-Exd, ТХА 001.03-Exd

  • 2.  НСХ преобразования по ГОСТ Р 8.585:

ХА(К) - тип К;

XK(L) - тип L

  • 3.  Класс по ГОСТ 6616:

  • 1 - класс 1;

  • 2 - класс 2

  • 4.  Тип рабочего спая:

И - изолированный;

Н - неизолированный

Пряончсиян - Для ПТ-Exi тип рабочего спая - только язтияртесииыо.

5. Диаметр термопарного кабеля: 1,5 -1,5 мм;

3,0 - 3,3 мм

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

157

Изм.

Лист

№ докум

Поди.

Лата

  • 6.  Длина монтажной части защитной арматуры, мм:

255, 260, 275, 280, 320, 420, 430, 440, 500, 520

  • 7.  Диаметр монтажной части защитной арматуры::

10 - 010 мм;

20 - 020 мм

Примечание - Диаметры и длины монтажной части ПТ выбирают из таблицы 1.1 настоящего РЭ.

  • 8.  Тип установочного штуцера:

К1/2" - неподвижный штуцер с резьбой К1/2"; М33х2 - неподвижный штуцер с резьбой М33х2

Примечание - Тип установочного штуцера и его резьбу выбирают из таблицы 1.1 настоящего РЭ.

  • 9.  Исполнение выводов термоэлектродов:

К - кабель;

КГ - клеммная головка типа «М», «DANA»;

КГех/К - клеммная головка типа «Г1» с кабельным вводом под кабель;

КГехс1/2 - клеммная головка типа «Г1» с кабельным вводом под кабель в трубе с резьбой G1/2;

КГехсз/4 - клеммная головка типа «Г1» с кабельным вводом под кабель в трубе с резьбой G3/4;

Примечания

  • 1 Приведена запись при заказе со стандартным комплектом уплотнительных резиновых колец с маркировкой «7-9 мм», «9-11 мм».

  • 2 Максимальный стандартный наружный диаметр кабеля в броне или без брони, который может быть надежно закреплен в кабельном вводе типа «К», составляет 17 мм.

  • 3 При поставке ПТ с уплотнительным резиновым кольцом, диаметр кото-

"Т”                   рого отличается от диаметров стандартных уплотнительных резиновых

«                       колец, маркировка кольца, которое должно быть установлено в кабель-

  • 5                      ный ввод ПТ, указывается после обозначения исполнения кабельного

=                          ввода, например, «... -К(5-7)-...» или «...-Тэ1/г(11-13)-...».

:                     Если необходимы резиновые уплотнительные кольца с различной мар

кировкой, то в записи при заказе указываются необходимые минималь-_ —                     ный и максимальный размеры колец, например, «...-К(5-13)...»

  • 10. Метрологическая приёмка:

£                 К - калибровка;

:                 П - поверка

_ _            Б.2. Пример записи при заказе моделей ТХА 001.05, ТХА 001.06

ПТ модели ТХА 001.05 класса 2 по ГОСТ 6616, с изолированным рабочим |       спаем, с защитной арматурой длиной монтажной части 1255 мм и о З мм, с видом

?       метрологической приемки «Калибровка»:

ТХА 001.05 -ХА(К) -2 -И -1255/38 -3 -К

1         2     3 4    5     6 7

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

1. Модели ПТ (в соответствии с таблицей 1.1 настоящего РЭ): ТХА 001.05, ТХА 001.06,

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

158

Изм.

Лист

№ докум

Поди.

Лата

ТХА 001.05-Exi, ТХА 001.06-Exi

  • 2.  НСХ преобразования по ГОСТ Р 8.585:

ХА(К) - тип К

  • 3.  Класс по ГОСТ 6616:

1 или 2

  • 4.  Тип рабочего спая:

И - изолированный;

Н - неизолированный

  • 5.  Длина монтажной части, мм/длина до упора, мм:

885/24,5; 1070/18; 1255/38; 1270/80; 1500/38- для моделей ТХА 001.05, ТХА 001.05-Exi;

720/18,5; 740/18,5 - для модели ТХА 001.06, ТХА 001.06-Exi

  • 6.  Диаметр защитной арматуры

2.0 -02,0 мм-для моделей ТХА 001.06, ТХА 001.06-Exi;

3.0 - 0 3,0 мм - для моделей ТХА 001.05, ТХА 001.05-Exi

  • 7.   Метрологическая приёмка:

К - калибровка; П - поверка

Б.2а Пример записи при заказе преобразователей термоэлектрических ТХА 001.05СП, ТХА ОО1.О6Сп

Преобразователь термоэлектрический ТХА 001.05Сп, с защитой вида «п», класса 2 по ГОСТ 6616, с изолированным рабочим спаем, с защитной арматурой с монтажной частью длиной 1600 мм и 02 мм с переходом на 03 мм, с длиной перехода 14 мм, с двумя установочными узлами с резьбами К1/8"и К1/2", с длиной внешних выводов 500 мм, с верхним пределом диапазона измеряемых температур 600 °С, с калибровкой:

ТХА001.05Сп-Ехп -ХА(К) -2 -И -1600/14-d2/d3 - К1/8"/К1/2"-1500 -600 -К

1             23 За 4      5       6        7     89      Я) 11

  • 1    Модели ПТ (в соответствии с таблицей 1.1 настоящего РЭ):

ТХА 001.05Сп, ТХА ООбСп;

ТХА 001.05Cn-Exi, ТХА ООбСп-Exi;

ТХА 001 .05Сп-Ехп, ТХА ОО6Сп-Ехп

  • 2   НСХ преобразования по ГОСТ Р 8.585:

  • - ХА(К)

  • 3   Класс по ГОСТ 6651:

  • - 12

За Количество термопар:

  • - позиция не заполняется - 1 шт.;

  • - 2 - 2 шт.

4 Тип рабочего спая:

  • - 14 - изолированный,

  • - Н - неизолированный (только для общепромышленного исполнения)

    Лист

    9

    РГАЖ 2 1/2-2018

    30.01.18

    РГАЖ 0.282.0201 РЭ

    159

    Изм.

    Лист

    № докум

    Поди.

    Лата

  • 5   Длина погружаемой части защитной арматуры L, мм/ длина до упора или перехода на другой диаметр I, мм:

-для ТХА001.05Сп:

-4000/28; 865/38;

  • - 5500/38,8; 6500/38,8; 7000/38,8; 8000/38,8; 9500/38,8;

  • - 1600/14; 2400/14; 3100/14; 4000/14;

-для ТХА001.06Сп:

  • - 3720/25, 3885/25;

-2800/15;

  • - 250/25, 400/25, 500/25, 630/25, 800/25, 1000/25, 1250/25, 1600/25;

-400/42, 500/42, 1600/42;

  • - 3000, 3500, 4000, 4500, 5000, 5300, 5500, 6000, 6500 (без улора или лерехода на другой диаметр)

  • 6   Диаметр погружаемой части защитной арматуры или диаметр мпогру-жаемой части защитной арматуры в зоне рабочего спая/ диаметр погружаемой части защитной арматуры после перехода от диаметра в зоне рабочего спая:

-для ТХА 001.05Сп:

  • - 3 - 3,0 мм;

  • - d2/d3 - 02,0 мм с лереходом на 03,0 мм на длине 14 мм;

-для ТХА 001.06Сп:

-2 - 2,0 мм;

  • - d2/d3 - 02,0 мм с переходом на 03,0 мм на длине 25 мм,

  • - d2/d5 - 02,0 мм с лереходом на 05,0 мм на длине 35 мм,

  • - d1,5/d3 - 01,5 мм с лереходом на 03,0 мм на длине 25 мм,

  • - d4/d1,5 - 04 мм с лереходом на 01,5 мм на длине 42 мм

  • 7   Резьба на первом установочном узле:

-для ТХА 001.05Сп:

  • - М8х1, UNF5/16, К1/8", КЗ/8";

-для ТХА 001.06Сп:

-1/4UNC, К1/8",

  • - лозиция не залолняется - установочный узел отсутствует

(см. чертежи п.п. 6.6 (стр. 12), 6.8 (стр. 13))

  • 8   Резьба на втором установочном узле:

    [ mu и чшад—|~

-для ТХА 001.05Сп:

-К1/8", К1/2";

  • - лозиция не залолняется - установочный узел отсутствует;

-для ТХА 001.06Сп:

-К1/8", К1/2"

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

160

Изм.

Лист

№ докум

Поди.

Лата

- позиция не заполняется - установочный узел отсутствует

  • 9   Длина внешних выводов:

-для ТХА001.05Сл:

-1500/100,500,600, 1000;

-для ТХА001.06Сл:

-60, 350, 500, 1000

  • 10  Верхний предел диапазона измерений температуры, °С:

  • - 600, 900

  • 11  Метрологическая приемка:

  • - К - калибровка,

  • - Л - поверка

Б.З Пример записи при заказе моделей ТХА 001.07, ТХА 001.10

ПТ модели ТХА 001.07 класса 2 по ГОСТ 6616, с изолированным рабочим спаем, с длиной монтажной части 265 мм, с видом метрологической приемки «Калибровка»:

ТХА 001.07 -ХА(К) -2 -И -265 -Сп -К

1         2    3  4   5   6   7

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

  • 1.   Модели ПТ (в соответствии с таблицей 1.1 настоящего РЭ): ТХА 001.07, ТХА 001.10;

ТХА 001.07-Exi, ТХА 001.10-Exi

  • 2.  НСХ преобразования по ГОСТ Р 8.585:

ХА(К) - тип К

  • 3.  Класс по ГОСТ 6616:

1 или 2

  • 4.  Тип рабочего спая:

И - изолированный;

Н - неизолированный

  • 5.  Длина монтажной части, мм:

65,140,165, 235, 240, 265-щ1я моделей ТХА 001.07, ТХА 001.07-Exi; 79, 126, 153- для моделей ТХА 001.10, ТХА 001.10-Exi

  • 6.  Тип штуцера:

Сп - неподвижный штуцер с американской мелкой резьбой 1/2" на штуцере со стороны погружаемой части - для моделей ТХА 001.07, ТХА 001.07-Exi;

1 mu и чшад—|~

К1/2" - неподвижный штуцер с резьбой К1/2" на штуцере с обеих сторон - для моделей ТХА 001.10, ТХА 001.10-Exi

  • 7.  Метрологическая приёмка:

К - калибровка;

Л - поверка

Б.4 Пример записи при заказе моделей ТХА 001.08, ТХА 001.09

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

161

Изм.

Лист

№ докум

Поди.

Лата

ПТ модели ТХА 001.09 класса 2 по ГОСТ 6616, с изолированным рабочим спаем, с монтажной частью длиной 190 мм и многожильным соединительным кабелем длиной 3000 мм, с видом метрологической приемки «Калибровка»:

ТХА 001.09 -ХА(К) -2 -И -190/3000 -К

1         2     3  4      5     6

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

  • 1. Модели ПТ (в соответствии с таблицей 1.1 настоящего РЭ):

ТХА 001.08, ТХА 001.09,

ТХА 001.08-Exi, ТХА 001.09-Exi

  • 2. НСХ преобразования по ГОСТ Р 8.585:

ХА(К) - тип К

  • 3. Класс по ГОСТ 6616:

1 или 2

  • 4. Тип рабочего спая:

И - изолированный;

Н - неизолированный

  • 5. Длина монтажной части, мм/длина соединительного кабеля, мм: 180/100; 230/100; 270/100; 300/100; 330/100; 360/100; 390/100-для моделей ТХА 001.08, ТХА 001.08-Exi;

190/500; 190/1000; 190/1500; 190/2000; 190/3000; 160/3000 - для моделей ТХА 001.09, ТХА 001.09-Exi

  • 6. Метрологическая приёмка:

К - калибровка;

П - поверка

Б.4а Пример записи при заказе моделей ТХА 001.09Сп

ПТ модели ТХА 001.09Сп класса 2 по ГОСТ 6616, с двумя термопарами, с изолированным рабочим спаем, с монтажной частью длиной 4200 мм, длиной монтажной части до трубки 97,5 мм и многожильным соединительным кабелем длиной 600 мм, с верхним пределом диапазона измерений температуры 250 °С, с видом метрологической приемки «Калибровка»:

ТХА001.09СП -ХА(К) -2 -2 -И -4200/97,5/600 -250 -К

1        2     3 За 4         5        6   7

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

  • 1  Модели ПТ (в соответствии с таблицей 1.1 настоящего РЭ):

ТХА 001.09, ТХА 001.09-Exi, ТХА 001.09-Ехп

1 ши л И1тп~Г

  • 2 НСХ преобразования по ГОСТ Р 8.585:

ХА(К) - тип К

  • 3 Класс по ГОСТ 6616:

1 или 2

За Количество термопар:

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

162

Изм.

Лист

№ докум

Поди.

Лата

  • - позиция не заполняется - 1 шт.;

  • - 2 - 2 шт.

  • 4 Тип рабочего спая:

И - изолированный;

Н - неизолированный

  • 5 Длина монтажной части L, мм/ длина до трубки, мм/ длина соединительного кабеля Lk, мм:

  • - 3500/97,5/600, 4200/97,5/600, 4500/97,5/600, 5000/97,5/600, 5500/97,5/600;

  • - 2500/200, 4500/200 (длина до трубки не указывается);

  • - 3500/600, 4200/600, 4500/600, 5000/600, 5500/600 (длина до трубки не указывается);

  • - L/Lk., где L, Lk. выбираются из ряда длин: 3000, 3500, 4000, 4500, 5000, 5500, 6000, 6500, 7000, 7500

  • 6  Максимальный диаметр монтажной части, мм:

  • - 6;

-6,35

  • 7  Верхний предел диапазона измерений температуры, °С:

250; 600

  • 8  Метрологическая приёмка:

К - калибровка;

П - поверка

Б.5 Пример записи при заказе моделей ТХА 001.11, ТХА 001.11

ПТ модели ТХА 001.11 класса 2 по ГОСТ 6616, с изолированным рабочим спаем, с монтажной частью длиной 165 мм и многожильным соединительным кабелем длиной 3000 мм, с видом метрологической приемки «Калибровка»:

ТХА001.11 -ХА(К) -2 -И -165 -6 -G1/4-r/8/2 -К

1   234567  89

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

  • 1  Модели ПТ (в соответствии с таблицей 1.1 настоящих ТУ):

ТХА 001.11, TXA 001.11-Exi

  • 2 НСХ преобразования по ГОСТ Р 8.585:

ХА(К) - тип К

  • 3  Класс по ГОСТ 6616:

1 или 2

  • 4 Тип рабочего спая:

    1 ши л И1тп~Г

И - изолированный

  • 5 Длина монтажной части, мм:

165, 275

  • 6 Диаметр монтажной части, мм:

6

7 Метрологическая приёмка:

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

163

Изм.

Лист

№ докум

Поди.

Лата

К - калибровка; П - поверка

Б.6 Пример записи при заказе моделей ТХА 002.00В, ТХА 002.07В, ТХК 002.00В.....ТХК 002.03В

ПТ модели ТХА 002.04В с НСХ преобразования типа ХА(К) класса 2 по ГОСТ 6616, с одной термопарой, с изолированным рабочим спаем, с защитной арматурой длиной погружаемой части 020 мм и 010 мм, с подвижным штуцером с резьбой М20х1,5, для измерения температуры до 900 °С, с клеммной головкой типа «М», с видом метрологической приемки «Калибровка»:

ТХА 002.04В -ХА(К) -2 -1 -И -320 -10 -М20х1,5 -900 -М -К

1         2    0 4 5 б.а 7     8      9  10 11

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

  • 1.  Модели ПТ (в соответствии с таблицей 1.1 настоящего РЭ):

ТХА 002.00В, .... ТХА 002.07В , ТХК 002.00В, ..., ТХК 002.03В;

ТХА 002.00B-Exi.... ТХА002.07B-Exi , ТХК 002.00B-Exi..... ТХК 002.03B-Exi

  • 2.  НСХ преобразования по ГССТ Р 8.585:

ХА(К) - тип К;

XK(L) - тип L

0. Класс по ГОСТ 6616:

  • 1 или 2 - для ПТ типа К;

  • 2 - для ПТ типа L

  • 4.  Количество термопар:

1 или 2

  • 5.  Тип рабочего спая:

И - изолированный;

Н - неизолированный

  • 6.  Длины:

б.а погружаемой части L, мм, для ПТ с наружной частью защитной арматуры 01 о мм (по рис. 1.11, 1.11а) настоящего РЭ):

80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000;

6.6 погружаемой части L, мм, наружной части Lh, мм, кабельной части Lk, мм, для ПТ с комбинированной наружной частью защитной арматуры 010 мм с переходом на 0 4,5 мм (по рис. 1.12, 1.12а) настоящего РЭ) согласно нижеприведенной таблице:

1 ши л И1тп~Г

L

160, 300, 320, 400, 430, 500, 600, 1000, 1250

Lh

80, 200

Lk

300, 2000, 3550

7. Диаметр погружаемой части защитной арматуры:

- для ПТ по рис. 1.11, 1.11а) настоящего РЭ:

10 —010 мм;

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.0201 РЭ

164

Изм.

Лист

№ докум

Поди.

Лата

10/8 - 010 мм с переходом на 08 мм на длине 60 мм;

4,5 - 04,5 мм;

- для ПТ по рис. 1.12, 1.12а) настоящего РЭ:

10 —010 мм;

10/8 - 010 мм с переходом на 08 мм на длине 60 мм

Примечание - Диаметры и длины погружаемых частей ПТ выбирают из таблицы 1.1 настоящего РЭ.

  • 8.   Тип штуцера:

М20х1,5 - подвижный штуцер с резьбой М20х1,5; М27х2 - неподвижный штуцер с резьбой М27х2; О - без штуцера

Примечание - Тип штуцера и его резьбу выбирают из таблицы 1.1 настоящего РЭ

  • 9.  Диапазон измерений температурь::

600 - от минус 40 до плюс 600 °С;

900 - от минус 40 до плюс 900 °С

  • 10.  Тип головки:

П - головка типа «П»;

М - головка типа «М», «DANA»

  • 11.  Метрологическая приёмка:

К - калибровка;

П - поверка

Примечание - Запись при заказе ПТ модели ТХА 002.01 В с НСХ преобразования типа ХА(К) класса 2 по ГОСТ 6616, с двумя термопарами, с изолированными рабочими спаями, с защитной арматурой длиной погружаемой части 320 мм и 010 мм, с комбинированной наружной частью 010 мм с длиной 80 мм и 04,5 мм с длиной 3550 мм, подвижным штуцером с резьбой М20х1,5, для измерений температуры до 600 °С, с клеммной головкой типа «М», с видом метрологической приемки «Калибровка» имеет вид:

ТХА 002.01 В -ХА(К) -2 -2 -И -320(80+3550)/4,5 -10 -М20х1,5 -600 -М -К

1          2     3 4 5         6.6         7      8       9  10 11

Б.7 Пример записи при заказе моделей ТХА 002.08В, ТХА 002.09В, ТХК 002.08В, ТХК 002.09В

ПТ модели ТХА 002.09В с НСХ преобразования типа ХА(К) класса 2 по ГОСТ 6616, с двумя термопарами, с изолированными рабочими спаями, с защитной арматурой длиной погружаемой части 320 мм, длиной наружной части 80 мм и 01 о мм с переходом на 08,5 мм на длине 8 мм, с подвижным подпружиненным штуцером с резьбой М20х1,5, для измерений температуры до 600 °С, с клеммной головкой типа «М», с видом метрологической приемки «Калибровка»:

ТХА 002.09В -ХА(К) -2 -2 -И -320/80 -10/8,5 -М20х1,5 -600 -М -К

1         2    3 4 5 б.а 7      8       9  10 11

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.0201 РЭ

165

Изм.

Лист

№ докум

Поди.

Лата

  • 1.   Модели ПТ (в соответствии с таблицей 1.1 настоящего РЭ):

ТХА 002.08В, ТХА 002.09В, ТХК 002.08В, ТХК 002.09В;

ТХА 002.08B-Exi, ТХА 002.09B-Exi, ТХК 002.08B-Exi, ТХК 002.09B-Exi

  • 2.  НСХ преобразования по ГОСТ Р 8.585:

ХА(К) - тип К;

XK(L) - тип L

  • 3.   Класс по ГОСТ 6616:

  • 1 или 2 - для ПТ типа К;

  • 2 - для ПТ типа L

  • 4.   Количество термопар:

1 или 2

  • 5.   Тип рабочего спая:

И - изолированный;

Н - неизолированный

  • 6   Длины

  • 6. а погружаемой части L, мм/ наружной части Lh, мм, для ПТ с наружной

частью защитной арматуры 010 мм (по рис. 1.13, 1.13а) настоящего РЭ):

10/100; 20/80; 40/120; 80/80; 80/160; 100/160; 160/100; 200/200; 250/160; 320/80; 320/320; 400/250; 500/120; 630/170; 800/200; 1000/200; 1250/200; 1600/200; 2000/200

6.6 погружаемой части L, мм, наружной части Lh, мм, кабельной части

Lk, мм, для ПТ с комбинированной наружной частью защитной арматуры 010 мм с переходом на 0 4,5 мм (по рис. 1.14, 1.14а) настоящего РЭ) согласно нижеприведенной таблице:

L

160, 300, 320, 400, 430, 500, 600, 1000, 1250

Lh

80, 200

Lk

300, 2000, 3550

  • 7.  Диаметр погружаемой части защитной арматуры:

10   -010 мм;

10/8,5 - 010 мм с переходом на 08,5 мм на длине 8 мм

Примечание - Диаметры и длины погружаемых частей ПТ выбирают из таблицы 1.1 настоящего РЭ.

  • 8.   Тип штуцера:

М20х1,5 - подвижный подпружиненный штуцер с резьбой М20х1,5

  • 9.  Диапазон измерений температурь::

600 - от минус 40 до плюс 600 °С

  • 10.  Тип головки:

П - головка типа «П»;

М - головка типа «М», «DANA»

  • 11.  Метрологическая приёмка:

К - калибровка;

П - поверка

Примечание - Запись при заказе ПТ модели ТХА 002.01 В с НСХ преобразования типа ХА(К) класса 2 по ГОСТ 6616, с двумя термопарами, с изолированными рабочими спаями, с защитной арматурой длиной погружаемой части 400 мм и 010 мм, с комбинированной наружной частью 010 мм с длиной 200 мм и 04,5 мм с длиной 2000

Mfi

4 Г ППЛДМЖНЫМ ПП Л ПГ»\/ЖИНА ИНЫМ IIITVIlPOnM г ПАЯкбПЙ М?Пу1 Я ЛПЯ МЗМАПАМИЙ ТАМПА-

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.0201 РЭ

166

Изм.

Лист

№ докум

Поди.

Лата

ратуры до 600 °С, с клеммной головкой типа «М», с видом метрологической приемки «Калибровка» имеет вид:

ТХА 002.09В -ХА(К) -2 -2 -400(200+2000)/4,5 -10 -М20х1,5 -600 -М -К

1         2     3 4 5         6.6          7     8       9 10 11

Б.8 Пример записи при заказе ПТ моделей ТХА 002.50, ..., ТХА 002.61, ТХК 002.50, ..., ТХК 002.61

ПТ модели ТХА 002.50 с НСХ преобразования типа ХА(К) класса 2 по ГОСТ 6616, с одной термопарой, с изолированным рабочим спаем, с защитной арматурой длиной погружаемой части 20 мм и 05 мм, с длиной соединительного кабеля 1000 мм, для измерений температуры до 200 °С, с видом метрологической приемки «Калибровка»:

ТХА 002.50 -ХА(К) -2 -- -И -20 -5 --000 -200 -К

  • 1     2   345678  9 10

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

  • 1.  Модели ПТ (в соответствии с таблицей 1.1 настоящего РЭ):

ТХА 002.50, ....ТХА 002.61, ТХК 002.50, ..., ТХК 002.61;

TXA002.50-Exi, ..., ТХА 002.61-Exi, ТХК 002.50-Ех.. .... ТХК 002.61-Exi

  • 2.  НСХ преобразования по ГОСТ Р 8.585:

ХА(К) - тип К;

XK(L) - тип L

  • 2. Класс по ГОСТ 6616:

- или 2 - для ПТ типа К;

  • 2 - для ПТ типа L

  • 4.   Количество термопар:

1 или 2

  • 5.   Тип рабочего спая:

И - изолированный;

Н - неизолированный

  • 6.  Длина погружаемой части, мм:

-0, 20, 30i 32, 60i 80, -00i -20, -60, 200, 250, 320, 400, 500

Примечание - Диаметры и длины погружаемых частей ПТ выбирают из таблицы 1.1 настоящего РЭ

  • 7.   Диаметр защитной арматуры, мм:

5-05 мм;

1 ши л И1тп~Г

6 - об мм;

8-08 мм;

-0 - 010 мм

Примечание - Диаметры и длины погружаемых частей ПТ выбирают из таблицы 1.1 настоящего РЭ.

8. Длина соединительного кабеля, мм:

-20, 250, 500, 800, -000, -600, 2000, 2500, 3-50

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

167

Изм.

Лист

№ докум

Поди.

Лата

  • 9.  Диапазон измерений температуры:

200 - от минус 40 до плюс 200 °С;

400 - от минус 40 до плюс 400 °С

  • 10. Метрологическая приёмка:

К - калибровка;

П - поверка

Б.9 Пример записи при заказе моделей ТХА 002.65К1,  , ТХА 002.65К6

ПТ модели ТХА 002.65КЗ с НСХ преобразования типа ХА(К) класса 2 по ГОСТ 6616, с изолированным рабочим спаем, с защитной арматурой о 8 мм без упорной шайбы, с диаметром защитного корпуса чувствительного элемента 2 мм с переходом на 3 мм, с клеммами типа «Кл1», с видом метрологической приемки «Калибровка»:

ТХА002.65КЗ -ХА(К) -2

-И -3 -8 -О -d2/d3 -Кл1 -К

  • 2   3 З.а 4 5 6 7 7.а    8     9   10

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

  • 1.  Модели ПТ (в соответствии с таблицей 1.1 настоящих ТУ):

ТХА002.65К1. .... ТХА022.5566/1 , ТХА 002.65К6/2, ТХА 002.656633; ТХА 002.65K1-Exi. .... ТХА 002.65Кб/1-Exi, ТХА 002.65K622-Exi, ТХА 002.65K6/31Exi

Примечания

  • 1 У моделей ТХА 002.65К1, ..., ТХА 002.65К5, ТХА 002.65К6/2, ТХА 002.65К1-Exi, ..., ТХА 002.65K5-Exi, ТХА 002.65K6/2-Exi и их исполнений защитная арматура выполнена из жаропрочной стали 20Х23Н18.

    >

    >

    z

  • 2 У моделей ТХА 002.65x6/1, ТХА 002.65K6/1-Exi и их исполнений защитная арматура выполнена из жаропрочной стали ХН50МВКТЮР-И или ХН75МБТЮ.

  • 3 У моделей ТХА 002.65К6/3, ТХА 002.65K6/3-Exi и их исполнений наконечник защитной арматуры выполнен из жаропрочной стали ХН50МВКТЮР-И или ХН75МБТЮ, фланец и втулка защитной арматуры - из жаропрочной стали 20Х23Н18.

  • 2.  НСХ преобразования по ГССТ Р 8.585:

ХА(К) - тип К

  • 3.  Класс по ГССТ 6616:

  • 1 или 2

  • 3. а Количество термопар:

пустая позиция - 1 шт.;

  • 2 - 2 шт.

  • 4.  Тип рабочего спая:

И - изолированный;

Н - неизолированный

  • 5.  Конструкция спая:

О - откррыый й пай;

  • 3 - закрытый спай

  • 6. Диаметр защитной арматуры

6 - 0б мм;

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

168

Изм.

Лист

№ докум

Поди.

Лата

6,5 - 06,5 мм;

  • 8 - 08 м м

  • 7. Расстояние до упорной шайбы, мм:

13 -13 мм;

28-28 мм;

О - упорная шайба отсутствует

  • 7. с Длиис пягружсемяй чссои L, мм/длиис сяеоиииоельиягя ксбелн Lk, мм:

пустая позиция - для ТХА 002.65К1. ..., ТХА 002.65К5,

ТХА 002.6551-Exi. ...,ТХА002.65K5-Exi (L/Lk=80/835);

56,5/600; 76,5/600 - для ТХА 002.65К6/1. ..., ТХА 002.65К6/3,

ТХА 002.6556/1-Exi. ....ТХА002.65Кб/3-Exi

  • 8.  Дисмеор зсщиоиягя кярпусс чпвсовиоельиягя элемеиос:

d2/d3 - 02 мм с переходом на 03 мм;

d3/d3 - 03 мм

  • 9.   Вид рсзделки кяицяв сяеоиииоельиягя ксбелн:

Кл1 - с клеммами типа «Кл1»;

Кл2 - с клеммами типа «Кл2»;

Р - с высокотемпературным разъемом;

РРН - с высокотемпературным разъемом РРН25М

  • 10.  Метрялягическсн приёмкс:

К - калибровка;

П - поверка

Б. 10 Пример зсписи при зсксзе мяделей ТХА 002.10, ..., ТХА 002.17

ПТ мядели ТХА 002.17 с НСХ преябрсзявсиин оипс ХА(К) клсссс 2 пя ГОСТ 6616, с двумя оермяпсрсми, с иеизялирявсииыми рсбячими спснми, с зс-щиоияй срмсопряй длиияй пягружсемяй чссои 320 мм и длиияй исружияй чссои 160 мм, с иепядвижиым шоуцерям с резьбяй М33х2, длн измереиий оемперсоуры! дя 900 °С, с видям меорялягическяй приемки «Кслибрявкс»:

ТХА 002.17 -ХА(К) -2 -2 -Н -320/160 -М33х2 -900 -К

1    23456   7  89

Рссшифрявкс кядяв в ябязисчеиии ПТ при зсксзе приведеис ииже:

  • 1.  Мядели ПТ (в сяяовеосовии с осблицей 1.1 иссоянщегя РЭ): ТХА 002.10. .... ТХА 002.17

ТХА 002.10-Exi. ....ТХА 002J7-Exi

  • 2.  НСХ преябрсзявсиин пя ГССТ а 8.585:

ХА(К) - тип К

  • 3.  Клссс пя ГОСТ 6616:

1 или 2

  • 4.  Кяличесовя оермяпср:

1 или 2

5. Тип рсбячегя спсн: И - изолированный;

Н - неизолированный

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

169

Изм.

Лист

№ докум

Поди.

Лата

  • 6.  Длина погружаемой части, мм/длина наружной части, мм:

250/160, 320/160, 400/160, 500/160, 630/160, 800/160, 320/320, 500/320

  • 7.   Тип штуцера:

М33х2 - неподвижный штуцер с резьбой М33х2

  • 8.  Диапазон измерений температурь::

600 - от минус 40 до плюс 600 °С (для ТХА 002.10, ТХА 002.13); 900 - от минус 40 до плюс 900 °С (для ТХА 002.13, ..., ТХА 002.17)

  • 9.   Метрологическая приёмка:

К - калибровка; П - поверка

Б. 11 Пример записи при заказе моделей ТХА 002.40,   ТХА 002.43,

ТХК 002.40, ТХК 002.42

ПТ модели ТХА 002.41 с НСХ преобразования типа ХА(К) класса 2 по ГОСТ 6616, с одной термопарой, с изолированным рабочим спаем, с защитной арматурой длиной погружаемой части 500 мм и длиной наружной части 160 мм, с неподвижным штуцером с резьбой М27х2, для измерений температуры до 1000 °С, с видом метрологической приемки «Калибровка»:

ТХА 002.41 -ХА(К) -2 -1 -И -500/160 -М27х2 -1000 -К

1    23456   7   89

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

  • 1.   Модели ПТ (в соответствии с таблицей 1.1 настоящего РЭ):

ТХА 002.40. .... ТХА 002.43, ТХК 002.40, ТХК 002.42

ТХА 002.40-Exi. ....ТХА 002.43-Exi , ТХК 002.40-Exi , ТХК 002.42-Exi

  • 2.  НСХ преобразования по ГССТ Р 8.585:

ХА(К) - тип К;

XK(L) - тип L

  • 3.   Класс по ГОСТ 6616:

1 или 2

  • 4.   Количество термопар:

1

  • 5.   Тип рабочего спая:

И - изолированный;

Н - неизолированный

  • 6.  Длина погружаемой части, мм/длина наружной части, мм: 200/160, 250/160, 320/160, 400/160, 500/160, 630/160, 800/160, 1000/160, 1250/160, 500/0, 630/0, 800/0, 1000/0, 1250/0, 1600/0, 2000/0, 2500/0, 3150/0

  • 7.   Тип штуцера:

М27х2 - неподвижный штуцер с резьбой М27х2;

О - отсутствует

  • 8.   Диапазон измерений температуры:

600 - от минус 40 до плюс 600 °С;

1000 - от минус 40 до плюс 1000 °С

9. Метрологическая приёмка:

1/

raniiEmn

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

1 70

Изм.

Лист

№ докум

Поди.

Лата

1 /и

П - поверка

Б. 12 Пример записи при заказе моделей ТХА 002.80, ТХА 002.99, ТХК 002.80.....ТХК 022.99

Взрывозащищенный ПТ модели ТХА 002.92 с НСХ преобразования типа ХА(К) класса 2 по ГОСТ 6616, с одной термопарой, с изолированным рабочим спаем, с защитной арматурой длиной погружаемой части 110 мм, из стали 12Х18Н10Т, с неподвижным штуцером с резьбой К1/2", с КМЧ под ввод кабеля в трубе с резьбой на трубе G1/2, со стандартным комплектом уплотнительных резиновых колец с маркировкой «7-9 мм» и «9-11 мм», с видом метрологической приемки «Калибровка»:

ТХА 002.92 -Ехд -ХА(К) -2 -1 -И -110 -К1/2" -2 -Н -Те -К

1         2     3    4 5 6   7    8   9 10   11 12

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

  • 1.   Модели ПТ (в соответствии с таблицей 1.1 настоящего РЭ):

ТХА 002.80, .... ТХА 002.99, ТХК 002.80, ..., ТХК 002.99

  • 2.  Вид взрывозащиты

Exd - вид взрывозащиты «взрывонепроницаемая оболочка «d»

  • 3.  НСХ преобразования по ГССТ Р 8.585:

ХА(К) - тип К;

XK(L) - тип L

  • 4.   Класс по ГССТ 6616:

  • 1 или 2 - для ПТ типа К;

  • 2 - для ПТ типа L

  • 5.   Количество термопар, шт.:

1 или 2

  • 6.   Тип рабочего спая:

И - изолированный;

Н - неизолированный

  • 7.   Длина погружаемой части, мм:

50, 60, 80, 100, 110, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

  • 8.   Резьба на штуцере:

М20х1,5; К1/2";

0 - отсутствует

  • 9.   Тип штуцера:

  • 1 - подвижный;

  • 2 - неподвижный;

    [ mu и чшад—|~

Ф- фланец;

О - отсутствует

  • 10.  Материал защитной арматуры:

Н - нержавеющая сталь 12Х18Н10Т;

Ас - нержавеющая сталь 10Х17Н13М2Т

  • 11. Исполнение кабельного ввода и маркировка на уплотнительном

резиновом кольце:

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

171

Изм.

Лист

№ докум

Поди.

Лата

К - под кабель;

Tgi/2 - под кабель в трубе с присоединительной резьбой G1/2; Tg3/4 - под кабель в трубе с присоединительной резьбой G3/4;

КВЗ - под ввод кабеля с поддержанием непрерывности цепи заземления (с зажимом брони кабеля в кабельном вводе) с максимальным наружным диаметром кабеля 17 мм (для головки типа «Г1»);

КВ4 - под ввод кабеля с поддержанием непрерывности цепи заземления (с зажимом брони кабеля в кабельном вводе) с наружным диаметром кабеля от 17 мм до 19 мм (для головки типа «Г1»); «КМР16Г», «КМР22Г», «КМР25Г», «KMP12P/Ni», «КМР15Р», «KMP15P/Ni», «КМР20Р», «KMP20P/Ni», «КМР25Р» - под ввод кабеля в металлорукаве типов «Герда-МГ» (индекс «Г») или «РЗ-ЦХ» (индекс «Р») с заземлением металлорукава в кабельном вводе, с уплотнительными резиновыми кольцами с маркировкой внутреннего диаметра «5-7», «7-9», «9-11», «11-13», «13-14,5», «13-16», «16-19».

Примечания

  • 1 Максимальный стандартный наружный диаметр кабеля в броне или без брони, который может быть надежно закреплен в кабельном вводе тила «К», составляет 17 мм.

  • 2 При поставке ПТ-Exd с уплотнительным резиновым кольцом, диаметр которого отличается от диаметров стандартных уплотнительных резиновых колец, маркировка кольца, которое должно быть установлено в кабельный ввод ПТ-Exd, указывается после обозначения исполнения кабельного ввода, например, «... -К(5-7)-...» или «...-Tgi/2(11-13)-...».

Если необходимы резиновые уплотнительные кольца с различной маркировкой, то в записи при заказе указываются необходимые минимальный и максимальный размеры колец, например, «...-К(5-13)...».

  • 12. Метрологическая приёмка:

К - калибровка;

П - поверка

Б.13 Пример записи при заказе исполнений ТХА 002.П

ПТ общепромышленного исполнения ТХА 002.П класса 2 по ГОСТ 6616, с изолированным рабочим спаем, с защитным корпусом с длиной монтажной части 5000 мм, для измерений температуры поверхности трубы с диаметром 20 мм, с корпусом типа «К7», с клеммной головкой типа «Г8», со стандартным набором уплотнительных резиновых колец, с видом метрологической приёмки «Калибровка»:

«Преобразователь термоэлектрический

ТХА 002.П - Оп - ХА(К) - 2 - 1 - И - 5000 - 20 - К7/Г8 - К - К»

ТХА002.П-ОП -ХА(К) -2 -1 -И -5000 -20 -К7/Г8 -К -К

1    23456789 10

Расшифровка кодов в обозначении ПТ при заказе приведена ниже:

1 Исполнения и модели ПТ (в соответствии с таблицей 1.1 настоящего РЭ):

ТХАОО2.П-ОП -общепромышленный;

ТХА 002.П-Ех1 - удовлетворяющий требованиям к простому электрооборудованию по ТР ТС 012/2011 (обеспечение

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

172

Изм.

Лист

№ докум

Поди.

Лата

соответствия требованиям безопасности - по ГОСТ 31610.11 -2014 (I ЕС 60079-11:2011));

TXA002.ri-Exd - взрывозащищённый с видом взрывозащиты «взрывонепроницаемая оболочка «d»

  • 2 НСХ преобразования по ГОСТ Р 8.585:

ХА(К) - тип К

  • 3 Класс по ГОСТ 6616:

2

  • 4 Количество термопар:

1

  • 5 Тип рабочего спая:

И - изолированный;

Н - неизолированный

  • 6 Длина монтажной части защитного корпуса, мм:

500, 1000, 1500, 2000, 3000, 5000

  • 7 Диаметр установочной поверхности корпуса типа «К7»:

20, 40, 60, 80, 89, 100, 108, 114, 159, 219, 325, 377, 426, 530, 600

  • 8 Тип корпуса/тип клеммной головки:

К7/Г8 - с головкой типа «Г8» (ПТ.П-Оп, ПТ.П-Exi);

К7/Г9 - с головкой типа «Г9» (ПТ.П-Оп, ПТ.П-Exi); К7/Г6/1 - с головкой типа «Г6/1» (ПТ.П-Оп, ПТ.П-Exi, ПТ.П-Exd)

Исполнение кабельного ввода для головки типа «Г6/1»:

К - под кабель;

Tgi/2 - под кабель в трубе с присоединительной резьбой G1/2; Tg3/4 - под кабель в трубе с присоединительной резьбой G3/4;

КВЗ - под ввод кабеля с поддержанием непрерывности цепи заземления (с зажимом брони кабеля в кабельном вводе) с максимальным наружным диаметром кабеля 17 мм (для головки типа «Г1»);

[ mu и чшад—|~

КВ4 - под ввод кабеля с поддержанием непрерывности цепи заземления (с зажимом брони кабеля в кабельном вводе) с наружным диаметром кабеля от 17 мм до 19 мм (для головки типа «Г1»); «КМР16Г», «КМР22Г», «КМР25Г», «KMP12P/Ni», «КМР15Р», «KMP15P/Ni», «КМР20Р», «KMP20P/Ni», «КМР25Р» - под ввод кабеля в металлорукаве типов «Герда-МГ» (индекс «Г») или «P3-UX» (индекс «Р») с заземлением металлорукава в кабельном вводе, с уплотнительными резиновыми кольцами с маркировкой внутреннего диаметра «5-7», «7-9», «9-11», «11-13», «13-14,5», «13-16», «16-19».

Примечания

1 При поставке ПТ с уплотнительным резиновым кольцом, диаметр которого отличается от диаметров стандартных уплотнительных резиновых колец, маркировка кольца, которое должно быть установлено в кабельный ввод ТС, указывается после обозначения исполнения кабельного ввода, например, «... -К(5-7)-...».

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

173

Изм.

Лист

№ докум

Поди.

Лата

Если необходимы резиновые уплотнительные кольца с различной маркировкой, то в записи при заказе указываются необходимые минимальный и максимальный размеры колец, например, «...-К(5-13)...».

2 В комплект ппоствки ТС.П с головками типа «Г8», «Г9» ввхддт сстнддртное уплотнение кабельнооо ввода с маркировкой «6-10 мм». Это уплотнение не указывается при заказе ТС.П. Если потребителю необходимы нестандартные уплотнения, то в записи при заказе необходимо указать требуемую маркировку. Маркировка нестандартных уплотнений указывается в скобках после указания типа оееммной ооловки, например, «...-К7/Г»(4 - 7)-...». По требованию потребителя возможна поставка ТС с нестандартным уплотнением кабельнооо ввода с маркировкой «4 - 7 мм», «5 - »,» мм».

10 Метрологическая приёмка:

К - калибровка;

П - поверка

Приложение В (обязательное)

Методика отбора термопар для проверки нестабильности и определения термоэлеотродвижущей силы

  • 1 Отбор термопар проводить на этапе нарезки заготовок для изготовления термопар.

  • 2 Определить, исходя из плвнлвлол количества изготавливаемых термопар, необходимое количество термопар для проверки нестабильности и определения термоэлеотродвижущей силы.

При партии изготавливаемых термопар в количестве N < 60 шт. количество отбираемых термопар должно быть равным 3 шт.

При партии изготавливаемых термопар в количестве N > 60 шт. количество отбираемых термопар должно быть равным 0,05*N шт. При получении дробного числа, количество отбираемых термопар необходимо округлить до целого числа по правилам округления дробей.

Примерь::

  • 2.1 Плановое количество термопар 35 шт.

Количество термопар для проверки нестабильности и определения термоэлектродвижущей силы - 3 шт.

  • 2.2 Плановое количество термопар 65 шт.

Количество термопар для проверки нестабильности и определения термоэлектродвижущей силы - 0,05*65=3,25 шт. Проводя округление до целого числа, получим необходимое количество термопар - 3 шт.

  • 2.3 Плановое количество термопар 77 шт.

Количество термопар для проверки нестабильности и определения термоэлектродвижущей силы - 0,05*77=3,85 шт. Проводя округление до целого числа, получим необходимое количество термопар - 4 шт.

1 ши л И1тп~Г

  • 3 Отбор заготовок для термопар при их нарезке проводить через равное количество заготовок, начиная с первой заготовки.

Для определения второго номера отбираемой заготовки количество термопар в партии необходимо разделить на количество отобранных заготовок, округлить полученное число до целого.

Для определения номера третьей заготовки к номеру второй заготовки необходимо прибавить округленный до целого числа результат деления количества термопар в партии на количество отобранных заготовок.

Лист

9

РГАЖ 2 1/2-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

174

Изм.

Лист

№ докум

Поди.

Лата

Расчет номеров последующих отбираемых заготовок производится анало

гично.

Примеры:

  • 3.1 Плановое количество термопар 65 шт. Количество термопар для отбора - 3 шт.

Результат деления 65:3=21,67. Округляем его до 22. Это есть номер второй заготовки.

Для получения номера третьей заготовки к номеру второй заготовки - 22 -прибавляем округленный до целого числа результат деления количества термопар в партии на количество отобранных заготовок - 22. Получаем 22 +22 = 44. Это номер третьей заготовки.

  • 3.2 Плановое количество термопар 77 шт. Количество термопар для отбора - 4 шт.

Результат деления 77:4=19,25. Округляем его до 19. Это есть номер второй заготовки.

Для получения номера третьей заготовки к номеру второй заготовки - 19 -прибавляем округленный до целого числа результат деления количества термопар в партии на количество отобранных заготовок - 19. Получаем 19 +19 = 38. Это номер третьей заготовки.

Для получения номера четвертой заготовки к номеру третьей заготовки -38 - прибавляем округленный до целого числа результат деления количества термопар в партии на количество отобранных заготовок - 19. Получаем 38 + 19 = 57. Это номер четвертой заготовки.

  • 4 Отобранные заготевки теомопае промаркировать. Маркировка ир заготовках должна сохраняться в течение всего технологического процесса изготовления термопар. Остальные заготовки термопар в партии не маркировать.

    1 ши л И1тп~Г

    Лист

    9

    РГАЖ2 12-2018

    30.01.18

    РГАЖ 0.282.02.01 РЭ

    175

    Изм.

    Лист

    № докум

    Поди.

    Лгтг

j i*tiH-it tffron—г

лист РЕГИСТРАЦИИ ИЗМЕНЕНИИ

Изм.

Номера листов (страниц)

Измененных

Замененных

Новых

Изъятых

Всего листов (стр.) в докум.

докум.

Входящий № сопроводительного документа и дата

Подпись

Дата

РГАЖ 0.282.02.01 РЭ

Лист

9

РГАЖ2 12-2018

30.01.18

176

Изм.

Лист

№ докум

Поди.

Лата

1 ши л И1тп~Г

Лист

9

РГАЖ2 12-2018

30.01.18

РГАЖ 0.282.02.01 РЭ

177

Изм.

Лист

№ докум

Поди.

Лата

1

- защитная арматура

2

- голоЬка

  • 4 - установочное устроистбо

  • 5 - упор

  • 6 - ось

  • 7 - болт

рис. 1. 2 6)

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
