Методика поверки «ГСОЕИ. Преобразователи давления "МДЦ» (26.51.52-009-81986718 МП)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИНСТРУКЦИЯ

Методика поверки

26.51.52-009-81986718 МП г. Казань

2019 г.

СОДЕРЖАНИЕ

стр.

ВВЕДЕНИЕ

• 1. ОПЕРАЦИИ ПОВЕРКИ

• 2. СРЕДСТВА ПОВЕРКИ

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4. УСЛОВИЯ ПОВЕРКИ

• 5. ПОДГОТОВКА К ПОВЕРКЕ

• 6. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1. Внешний осмотр

  • 6.2. Опробование

  • 6.3. Определение метрологических характеристик

  • 6.4. Определение вариации

• 7. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

• 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение 1. Схема подключения к поверяемому преобразователю

давления эталонного задатчика давления

Настоящая методика распространяется на преобразователи давления МДЦ (далее преобразователи), предназначены для непрерывного измерения избыточного давления в жидких и газообразных средах и дальнейшего преобразования в цифровой код для дистанционной передачи.

Интервал между поверками - 3 года.

При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

При проведении поверки применяют средства измерений и вспомогательные устрой

ства. приведенные в таблице 2.

Таблица 2 - Средства измерений

• 2.2. Допускается применение других средств поверки, удовлетворяющих требованиям по метрологическим характеристикам. Все средства измерений должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке или оттиски гю-верительных клейм.

• 3.1. При проведении поверки должны быть соблюдены следующие требования безопасности:

• 3.1.1. К проведению поверки допускаются лица, изучившие настоящую инструкцию по поверке, руководство по эксплуатации и прошедшие инструктаж по технике безопасности.

• 3.1.2. Проверить исправность разъемных соединений и кабелей связи и питания.

• 3.1.3. Во время подготовки и проведения поверки необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок».

• 4.1. При проведении поверки должны быть соблюдены следующие условия:

• 4.1.1. Окружающая среда - воздух с параметрами:

• - температура окружающего воздуха, °C................................................................. 23 ± 2

• - относительная влажность окружающего воздуха, % ...........................................30 - 80

• - атмосферное давление, кПа.............................................................................. 84 - 106,7

• - колебания давления окружающего воздуха, влияющие на результаты сравнения выходного сигнала поверяемого преобразователя и соединенного с ним эталонного СИ. должны отсутствовать. Влияние колебаний давления окружающего воздуха может быть также снижено при использовании эталонных задатчиков с опорным давлением:

• - вибрация, тряска, удары, наклоны и магнитные поля, влияющие на работу⁷ преобразователя, должны отсутствовать;

• 4.1.2. Перед проведением поверки должны быть выполнены следующие подготовительные работы.

Преобразователи должны быть выдержаны при температуре, указанной в п. 4.1.1, не менее 3 часов, если время выдержки не указано в руководстве по эксплуатации:

Выдержка преобразователей перед началом испытаний после включения питания должна быть не менее 0.5 ч.

Преобразователи должны быть установлены в рабочее положение с соблюдением указаний руководства по эксплуатации;

Система, состоящая из соединительных линий, образцовых СИ и вспомогательных средств для задания и передачи измеряемого параметра должна быть проверена на герметичность.

• 4.1.3. Проверка герметичности системы для поверки преобразователей давления проводится при значениях давления, равных верхнему пределу измерений поверяемого преобразователя.

• 4.1.4. При проверке герметичности системы, предназначенной для поверки преобразователей. на место поверяемого преобразователя устанавливают преобразователь, герметичность которого проверена.

Создают давление, соответствующее верхнему пределу измерений поверяемого преобразователя. и отключают источник давления. Если в качестве образцового СИ применяют грузопоршневой манометр, его колонку и пресс также отключают.

Систему считают герметичной, если после трехминутной выдержки под давлением, равным верхнему пределу измерений, в течение последующих 2-х минут в ней не наблюдается падение давления.

Поверка преобразователей может осуществляться в условиях его эксплуатации, если они допустимы для достоверного функционирования средств поверки и вспомогательного оборудования.

• 4.1.5. При выборе эталонных средств измерений для определения погрешности преобразователя должны быть соблюдены следующие условия:

100 <а,,*у           (1),

к Лпах )

где Др - предел допускаемой абсолютной погрешности эталонного прибора, конгроли-рующего входной параметр при давлении, равном верхнему пределу измерений поверяемого преобразователя. МПа:

Ртах - верхний предел измерений (или диапазон измерений) поверяемого преобразователя, МПа;

ctp - отношение предела допускаемого значения погрешности эталонных СИ. применяемых при поверке, к пределу допускаемого значения основной погрешности поверяемого преобразователя:

у - предел допускаемой основной приведенной погрешности поверяемого преобразователя в % от нормирующего значения.

• 5.1. Перед проведением поверки должны быть выполнены следующие работы:

• - проверка выполнения условий п.2. п.З., п.4.1, настоящей инструкции;

• - подготовка средств поверки и поверяемого преобразователя к работе согласно указаниям их эксплуатационной документации.

• 6.1. Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие преобразователей следующим требованиям:

• - преобразователь должен иметь паспорт с указанием предела измерения, требуемого предела допускаемой основной приведенной погрешности и номера, присвоенного предприятием-изготовителем :

• - на преобразователе должна быть табличка с маркировкой, соответствующей технической документации предприятия-изготовителя:

• - резьбы на присоединительных элементах не должны иметь сорванных ниток:

• - при проведении внешнего осмотра должно быть установлено отсутствие механических повреждений и дефектов, ухудшающих внешний вид преобразователя и препятствующих его дальнейшему применению.

• 6.2. Опробование.

• 6.2.1. При опробовании проверяют работоспособность, герметичность преобразователя в соответствии с технической документацией на поверяемый преобразователь.

• 6.2.2. Работоспособность преобразователя проверяют, изменяя измеряемое давление от нижнего предельного значения до верхнего. При этом должно наблюдаться изменение показаний преобразователя.

• 6.2.3. Проверку герметичности проводят по методике проверки герметичности системы (п.п. 4.1.3, 4.1.4).

• 6.2.4. В случае обнаружения негерметичности системы с поверяемым преобразователем следует проверить отдельно систему и преобразователь.

• 6 3. Определение метрологических характеристик.

• 6.3.1. Определение допускаемого значения основной приведенной погрешности при измерении избыточного давления определяют следующим способом:

• - по эталонному СИ на входе преобразователя устанавливают измеряемый параметр, равный номинальному,

• - сигнал с преобразователя поступает на интерфейсный блок ИБ-1, откуда через USB-соединение передается на компьютер, где с помощью программного обеспечения A2MD происходит визуализация измеренных значений в единицах физических величин.

• 6.3.2. Схемы включения средств измерений задаваемых давлений приведены в приложении 1.

Номера клеммных соединителей, резьбовых или зажимных контактов поверяемого преобразователя для подключения к нему средств поверки указаны в руководстве по эксплуатации на преобразователь.

При использовании автоматизированных задатчиков давления их включение производят в соответствии с эксплуатационной документацией на эти задатчики.

• 6.3.3. Устанавливают следующие параметры поверки:

ш - число поверяемых точек в диапазоне изменений, m > 5;

п - число наблюдений при экспериментальном определении значений погрешности в каждой из проверяемых точек при прямом и обратном ходах, n = 1;

• 6.3.4. Перед определением основной погрешности должны быть соблюдены требования п.5.1, в случае необходимости, откорректировать значение выходного сигнала, соответствующее нижнему предельному значению измеряемого параметра. Корректировка проводится после подачи и сброса измеряемого параметра, равного 80 - 100 % верхнего предела измерений.

• 6.3.5. Для определения погрешностей преобразователя производится 1 измерение действительного значения измеряемой величины в пяти точках диапазона измерения, в том числе при значениях измеряемой величины, соответствующих нижнему и верхнему предельным значениям диапазона измерения. Интервал между значениями измеряемой величины не должен превышать 30 % диапазона измерений. Погрешность измерения определяется для каждой из пяти точек диапазона измеряемой величины. Результаты измерений заносятся в табл.З.

Давление увеличивать с минимально допустимой задатчиком давления дискретностью, измерения производить после выдержки заданного давления в течение не менее 5 минут. Таблица 3

• 6.4. Определение вариации.

6.4.1 Вариацию выходного сигнала определяют при каждом поверяемом значении измеряемой величины, кроме значений, соответствующих нижнему и верхнему пределам измерений, по данным полученным экспериментально при определении основной погрешности (п. 6.3).

Вариацию выходного сигнала у_г в % нормирующего значения вычисляют по

| Р —Р*|

у_г =----------х 100

Рт-Ро

где: Р, Р* значения избыточного давления, полученные экспериментально при одном и том же номинальном значении входной измеряемой величины при прямом и обратном ходе соответственно, МПа.

Значения вариации не должны превышать значения основной приведенной погрешности преобразователя.

• 7.1. Погрешность преобразователя давления вычисляется по формуле:

Ри-Рэ

Yij= -------*100%

Ртах " Рmin

где: Р_и. Р_э, - измеренное и эталонное значения избыточного давления; Ртах- Ртт - наибольшее и наименьшее значения избыточного давления: i,j - индексы точки и номера измерения.

Преобразователь допускается к применению, если наибольшее значение погрешности в каждой точке не превышают ±0,25 %.

При положительных результатах первичной поверки преобразователь давления «МДЦ» признают пригодным к эксплуатации, в паспорте делают соответствующую запись, удостоверенную подписью поверителя и нанесением знака поверки.

При положительных результатах периодической поверки оформляют протокол (п.6.3.5) и свидетельство о поверке согласно Приложению 1 Порядка проведения поверки средств измерений. требования к знаку поверки и содержанию свидетельства о поверке, утверждённый приказом Минпромторга № 1815 от 02.07.2015 г.

При отрицательных результатах поверки оформляют извещение о непригодности согласно Приложению 2 Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, угверждённый приказом Минпромторга №1815 от 02.07.2015 г., а ранее выданное свидетельство аннулируют.

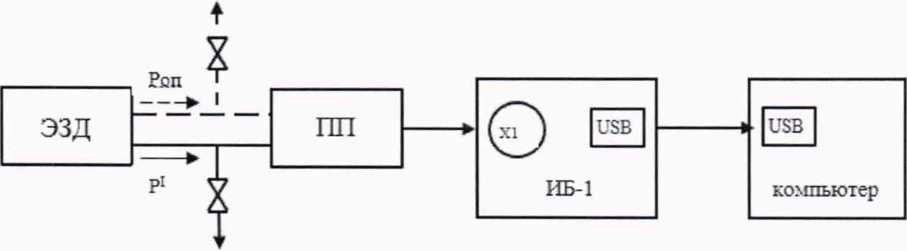

Приложение 1 Функциональная схема подключения к поверяемому преобразователю давления эталонного задатчика давления

ЭЗД - эталонный задатчик давления;

ПП - поверяемый преобразователь;

ИБ-1 - интерфейсный блок ИБ-1;

Р¹ = Р + Роп, если опорное давление Роп = 0. то Р¹ = Р. где Р - измеряемое давление.

Примечание: Линия опорного давления может отсутствовать.
