И Н С Т Р У К Ц И Я Метрология

Счётчики газа ротационные РГК-Ех (РГ-К-Ех), РГ

Методика поверки

2.784.001 Д1

СОДЕРЖАНИЕ

Лист.

Вступление

Приложение А Схема проверки счётчиков

15

16

17

Приложение Б Схема проверки счётчиков

Приложение В Протокол результатов определения основной относительной погрешности

Настоящая инструкция распространяется на счётчики газа ротационные РГК-Ех (РГ-К-Ех), РГ (в дальнейшем по тексту - счётчики), изготавливаемые согласно ТУ У 3.4805782912-048-97 и устанавливает методику их первичной и периодической поверки.

Счётчики подлежат государственной поверке.

Рекомендуемый межповерочный интервал 2 года.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Перечень операций поверки

Наименование операции

Номер пункта

Проведение операции при

первичной по

верке

периодической поверке

1 Внешний осмотр счётчиков

5.1

да

да

2 Опробование

5.2

да

да

2.1 Проверка герметичности счётчиков

5.2.1

да

да

2.2 Проверка электрического сопротивления изоляции

5.2.2

да

да

2.3 Проверка электрической прочности изоляции

5.2.3

да

нет

2.4 Проверка функционирования счётчиков

5.2.4

да

да

3 Определение основной относительной погрешности счётчиков

5.3

да

да

4 Контроль числа импульсов выходного импульсного сигнала счётчиков

5.4

да

да

5 Контроль параметров выходного импульсного сигнала счётчиков

5.5

да

да

6 Проверка потери давления на счётчике при максимальном расходе

5.6

да

да

Примечание. В тексте обозначение счётчика, указанное в скобках - это обозначение по требованию потребителя.

  • 2 СРЕДСТВА ПОВЕРКИ

    • 2.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2

    • 2.2 Допускается применять другие средства поверки с характеристиками, не хуже указанных в таблице 2.

    • 2.3 Все средства поверки должны быть метрологически поверены или аттестованы.

Таблица 2 - Перечень средств поверки

Наименование средства поверки

Основные технические характеристики

Рабочий эталон объёма газа

Погрешность воспроизведения контрольно го объёма не более ±0,33 %

Рабочий эталон давления МО 11202

Класс точности 0,4

Верхний предел измерений 1,0 МРа

Блок питания Б5-8

Выходное напряжение (0-30) V

Резистор ОЖО.467.104 ТУ

С2-23-0,25-125 Ом±-010 %

Осциллограф С1-76 И22.044.100 ТУ

Диапазон частот (0-5) mHz

Счётчик импульсов программный

Ф 5264 ТУ 25-0414.0095-84

Диапазон частот (10-106) Hz

Вольтметр Э544

Класс точности 0,5; верхнее значение диапазона измерения 60 V

Универсальная пробойная установка

УПУ-10

Напряжение (0-10) kV, мощность 0,2 к\\Л

Мегаомметр М4100/3

Напряжение до 500V, погрешность 1,0 %

Миллиамперметр Э536

Класс точности 0,5; верхнее значение диапазона измерения 200 тА

Манометр водяной ТУ 14-13-015-79

Цена деления 2 тт,

Стенд для проверки герметичности

Избыточное давление до 900 кРа, предел допускаемой относительной погрешности манометра для измерения давления ±1,0 %

Секундомер однострелочный С-1-2а

ТУ 25-1819.0021-90

Длительность полного оборота секундной стрелки 60 s, цена деления 0,25 s

  • 3 УСЛОВИЯ ПОВЕРКИ

Поверку счётчиков проводят при:

•   - использовании воздуха как рабочей среды;

- температуре рабочей среды и окружающего воздуха (20±2) °С;

- относительной влажности окружающего воздуха до 80 %;

  • •    - атмосферном давлении воздуха в диапазоне от 84,0 до 106,7 kPa (от 630 до 800

mm.Hg);

  • •   - изменении температуры воздуха, протекающего через рабочий эталон объёма

или расхода газа (далее - рабочий эталон) и поверяемые счётчики, за время одного измерения не более 0,5 °С;

  • •   - изменении температуры воздуха в помещении не более 2 °С в течение 5 h и не

более 0,5 °С в течение одного часа;

  • •   - выдержке колокола (во время использования поверочной установки колоколь

ного типа) в верхнем положении перед определением основной относительной погрешности счётчиков в течение времени, указанного в эксплуатационной документации на установку, но не менее двух минут.

  • •   - выдержке счётчиков в помещении, в котором проводят поверку, не менее 5 h;

  • •   - напряжении питания (220±22) V частотой (50±1) Hz;

  • •   - отсутствии вибрации, тряски, магнитных полей (кроме земных), влияющих на

работу счётчиков.

  • 4 ПОДГОТОВКА К ПОВЕРКЕ

    • 4.1 На периодическую поверку счётчики должны поступать в упаковке.

    • 4.2 Перед проверкой счётчики распаковывают, снимают заглушки с входного и выходного отверстий и проводят осмотр счётчиков.

Сличают данные, указанные на табличке счётчиков с паспортными.

Проверяют счётчики на наличие дефектов или повреждений, возникших в результате нарушения потребителем правил, предусмотренных "Руководством по эксплуатации" 2.784.001 РЭ или 2.784.000 РЭ, при эксплуатации, хранении и транспортировании счётчиков.

  • 4.3 Счётчики, в которых отсутствуют дефекты или повреждения (4.2), подготавливают к поверке. Снимают сетчатый фильтр с входного отверстия счётчиков, промывают их и продувают сжатым воздухом.

  • 4.4 Сливают масло с камер шестерен и отсчётного устройства счётчиков G250 РГК-Ех (РГ-К-250-Ех) ... G1000 РГК-Ех (РГ-К-1000-Ех), РГ-250 ... РГ-1000 и заливают в эти камеры уайт-спирит ГОСТ 3134-78 (растворитель) или керосин ОСТ 38.01408-88 для их промывки. Пропускают через счётчик воздух на расходе от 0,4 Qmax до 0,5 Qmax в течение 15 min, после чего растворитель или керосин сливают с камер.

При промывке измерительной камеры и роторов растворитель подают через входной патрубок счётчиков, а роторы прокручивают при этом с помощью рукоятки. Для подачи растворителя в измерительную камеру и на роторы можно использовать стандартные распылители, пульверизаторы.

Сливают растворитель с камеры через выходной (нижний) патрубок счётчиков.

Промывку проводят до тех пор, пока растворитель или керосин, вытекающий из камеры, не станет чистым, без посторонних примесей.

После этого камеры счётчиков высушивают сжатым воздухом.

Примечание: 1. При промывке счётчиков необходимо соблюдать правила противопожарной безопасности.

2. Не разрешается промывка счётчиков растворителями, агрессивными к материалам деталей счётчиков.

  • 4.5 В камеры шестерен и отсчётных устройств счётчиков G250 РГК-Ех (РГ-К-250-Ех) ... G1000 РГК-Ех (РГ-К-1000-Ех), РГ-250...РГ-1000 заливают масло МП-609 ТУ 38 10176-81 и пропускают через счётчики воздух на расходах от 0,4 Qmax до 0,5 Qmax в течение 15 min, чтобы обеспечить смазку шестерен и подшипников. После чего счётчики предъявляют на поверку.

Перемещение счётчиков осуществляют только в рабочем положении.

  • 4.6 Счётчики, в которых обнаружены повреждения (4.2) подлежат ремонту. Отремонтированные счётчики предъявляют на поверку.

  • 4.7 Основная относительная погрешность счётчиков, которая определена при периодической поверке, не должна превышать пределы основной относительной погрешности, указанной в нормативных документах, действующих при выпуске с производства этих счётчиков.

  • 4.8 Перед проведением поверки рабочий эталон объёма, измерительные приборы и счётчики должны быть подготовлены к работе в соответствии с распространяющимися на них инструкциями по эксплуатации.

  • 4.9 Счётчики, подлежащие поверке необходимо выдержать в помещении, при условиях, указанных в разделе 3, не менее 5 h.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 5.1 Внешний осмотр

      • 5.1.1 При внешнем осмотре счётчиков проверяют:

- комплектность счётчика согласно паспорта ( при первичной поверке);

- наличие товарного знака предприятия- изготовителя, обозначение типа счётчика, порядкового номера по системе нумерации предприятия-изготовителя, год изготовления, стрелки на корпусе счётчика, указывающей направление потока газа;

- отсутствие повреждений и дефектов, препятствующих работе счётчиков;

- наличие пломб, с оттиском клейма поверителя органа метрологической службы (при периодической поверке);

- правильность подготовки счётчика к проведению поверки.

  • 5.2 Опробование

    • 5.2.1 Проверку герметичности счётчиков проводят на стенде для проверки герметичности.

Выходное отверстие счётчиков, герметично закрывают заглушкой, а входное отверстие соединяют с источником давления и погружают счётчики в резервуар с водой.

В измерительную камеру счётчиков подают воздух под давлением, значение которого не менее, чем 1,1 максимального рабочего давления.

Результаты поверки считают положительными, если в течение 15 min не наблюдается выхода пузырьков воздуха из счётчиков.

  • 5.2.2 Проверка электрического сопротивления изоляции счётчиков РГК-Ех (РГ-К-Ех).

Проверку электрического сопротивления изоляции электрических цепей проводят поочерёдным подключением мегаомметра между корпусом счётчика и выводами вилки ХР. Снятие показаний, определяющих электрическое сопротивление изоляции, проводят через одну минуту после подачи напряжения к цепям, которые подвергаются испытаниям.

Результаты поверки считают положительными, если сопротивление изоляции электрических цепей счётчика не менее 20 М.

  • 5.2.3 Проверка электрической прочности изоляции счётчиков РГК-Ех (РГ-К-Ех). Проверку электрической прочности изоляции проводят на пробойной установке мощностью 0,2 kVA после отключения от счётчиков внешних проводов измерительных приборов.

Напряжение испытания 500 V подают между корпусом счётчика и выводами вилки ХР.

Напряжение испытания плавно повышают от нуля со скоростью 100 V/s.

Изоляцию выдерживают под действием напряжения испытания в течение одной минуты. Затем напряжение понижают до нуля, после чего установку для испытания отключают.

Результаты поверки считают положительными, если во время проверки изоляция не была повреждена.

При несоответствии счётчика хотя бы одному из требований, изложенных в 5.1.1, 5.2.1, 5.2.2 и 5.2.3, его считают непригодным для эксплуатации и дальнейшей поверке не подвергают.

  • 5.2.4 Проверка функционирования

Для проверки функционирования счётчик подсоединяют к комплекту приборов согласно схем, указанных в приложении А и Б.

Счётчик устанавливают в рабочем положении на рабочем эталоне объёма и проверяют герметичность системы, состоящей из поверяемого счётчика и рабочего эталона.

Герметичность системы должна быть такой, чтобы выход воздуха из неё за время одного измерения не превышал в относительном выражении 0,1 % от пропущенного объёма при наименьшем значении расхода.

После этого через счётчик пропускают поток воздуха на расходе 0,1 Qmax. Медленно открывая заслонку, доводят расход до максимального значения Qmax и проводят наблюдение за работой счётчика, отсчётного устройства и счётчика импульсов.

Результаты поверки считают положительными, если счётчики работают без посторонних шумов, связанных, например, с касанием ротора о ротор, корпус или стенку, показания отсчётного устройства возрастают и фиксируются выходные импульсные сигналы.

5.3 Определение основной относительной погрешности счётчика.

Перед определением основной относительной погрешности, через счётчик пропускают на максимальном расходе трёхкратный контрольный объём.

Основную относительную погрешность счётчика определяют методом непосредственного сравнивания показаний рабочего эталона и счётчиков, подлежащих поверке при расходах: Qmin; Qt; Qmax

где Qt - переходной расход, который должен быть:

- 0,2 Qmax для счётчиков с соотношением расходов 1:10, 1:20;

- 0,15 Qmax для счётчиков с соотношением расходов 1:30. На каждом из этих расходов проводят не менее двух измерений. Отклонение объёмного расхода от заданного значения не должно превышать:

- минус 5 % для значения объёмного расхода Qmax;

- 5 % для значения объёмного расхода Qmin;

- ± 5 % для всех других значений расходов.

Основную относительную погрешность счётчика, в процентах, вычисляют по формуле:

V л 1 Рл 1 Тз

БЛ1 = (....................1).*.100, (1)

V3 Рз Тл1

где V3 - контрольный объём воздуха, измеренный рабочим эталоном, m3;

У.Л - объём воздуха измеренный поверяемым счётчиком, m3;

Рз - абсолютное давление воздуха в рабочем эталоне, Ра;

Рл1 - абсолютное давление воздуха на входе поверяемого счётчика, Ра;

Тз - температура воздуха в рабочем эталоне, К;

Тл1 - температура воздуха на входе поверяемого счётчика, К.

При проведении поверки на рабочем эталоне с автоматизированной системой, объём Ул вычисляют по формуле:

ni

Ул = ---- ,           (2)

K

где ni - количество импульсов, поступивших с датчика поверочной установки при поверке счётчиков.

К - рассчётное значение количества импульсов, соответствующее 1 m3, измеряемого объёма в зависимости от передаточного числа отсчётного механизма, указанное в таблице 3.

Рассчётное значение количества импульсов, соответствующее 1 m3, вычисляют по формуле:

- для счётчиков G25 РГК-Ех (РГ-К-25-Ех)... G100 ( РГК-Ех (РГ-К-100-Ех), Г-25 ... РГ-100

К = 20-i,               (3)

- для счётчиков G250 РГК-Ех (РГ-К-250-Ех) ... G1000 РГК-Ех (РГ-К-1000-Ех), РГ-250 ... РГ-1000

К = 24,               (4)

где i - передаточное число отсчётного механизма поверяемого счётчика (обозначено на планке счётчика и в его паспорте).

Таблица 3 - Расчётное значение количества импульсов, соответствующее 1 m3

измеряемого объёма

Типоразмер счётчика

Передаточное число от счётного механизма

Расчётное значение количества импульсов, К, imp/m3

G25 РГК-Ех

РГ-К-25-Ех), РГ-25

433,65

8673

431,88

8637,6

430,05

8601

G40 РГК-Ех

РГ-К-40-Ех), РГ-40

433,65

8673

431,88

8637,6

430,05

8601

G65 РГК-Ех

РГ-К-65-Ех), РГ-65

84

1680

83,68

1673,6

G100 РГК-Ех

РГ-К-100-Ех), РГ-100

84

1680

83,68

1673,6

G250 РГК-Ех

РГ-К-250-Ех), РГ-250

235,95

471,9

234,77

469,54

236,67

473,74

G400 РГК-Ех

РГ-К-400-Ех), РГ-400

140,4

280,8

139,82

279,64

141,166

281,332

G650 РГК-Ех

РГ-К-650-Ех), РГ-650

72

144

71,63

143,26

72,35

144,7

G1000 РГК-Ех

РГ-К-1000-Ех), РГ-1000

37,125

74,25

36,97

73,94

37,35

74,7

Результаты поверки считают положительными, если основная относительная погрешность счётчика не превышает при первичной поверке 0,9, а при периодической поверке - 1,0 пределов допустимых значений основной относительной погрешности на расходах:

  • - Qmin < Q < Qt     - 2,0 %;

  • - Qt < Q <Qmax     - 1,0 %.

Результаты определения основной относительной погрешности счётчика заносят в протокол (формы 1 или 2), приведенный в приложении В в зависимости от типа рабочего эталона объёма.

  • 5.4 Контроль числа импульсов выходного импульсного сигнала счётчика РГК-Ех (РГ-К-Ех) можна проводить одновременно с определением основной относительной погрешности.

Число импульсов на один метр кубический вычисляют по формуле: n

N = ----- , (5)

V з

где N - число импульсов на один метр кубический, imp/m3;

n - число импульсов по показаниям счётчика импульсов при прохождении контрольного объёма, imp.

Результаты поверки считают положительными, если число импульсов на один метр кубический (imp/m3) составляет для счётчиков типоразмеров:

G25 РГК-Ех (РГ-К-25-Ех) ... G100 РГК-Ех (РГ-К-100-Ех)   - 10;

G250 РГК-Ех (РГ-К-250-Ех) ... G1000 РГК-Ех (РГ-К-1000-Ех) - 1.

  • 5.5 Контроль параметров выходного импульсного сигнала счётчика РГК-Ех (РГ-К-Ех) проводят одновременно с определением основной относительной погрешности.

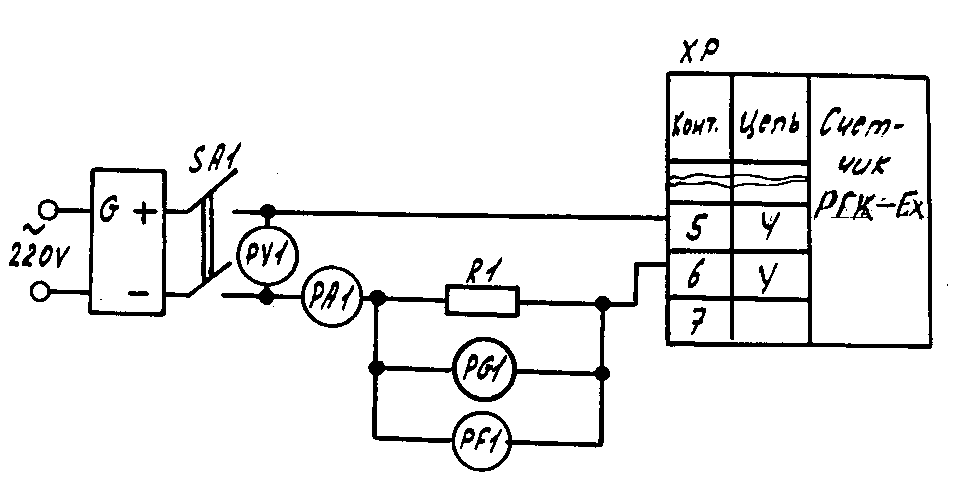

Для контроля импульсного сигнала включают тумблер SA1 (приложение Б) и на расходах Qmin и Qmax осциллографом PG1 проверяют наличие импульсов на выходе.

Результаты поверки считают положительными, если амплитуда выходного импульсного сигнала не превышает ±2,5 % номинальной величины напряжения источника питания.

  • 5.6 Проверку потери давления на счётчике можно проводить одновременно с определением основной относительной погрешности счётчика.

Проверку проводят на максимальном расходе путём измерения разности давлений на входе и выходе счётчика (без фильтра).

Потерю давления измеряют с помощью манометра водяного, который подсоединяют к отверстиям для отбора давления на входе и выходе счётчика.

Результаты поверки считают положительными, если значение потери давления, Ра, не превышает для счётчиков:

G25 РГК-Ех (РГ-К-25-Ех) ... G100 РГК-Ех (РГ-К-25-Ех),

РГ-25 ... РГ-100                                            - 700 (750);

G250 РГК-Ех(РГ-К-250-Ех)...G1000 РГК-Ех (РГ-К-1000-Ех),

РГ-250 .. РГ-1000                                         - 1050 (1150).

Примечание: Числовые значения потери давления указанные в скобках, приведены для счётчиков, находящихся в эксплуатации.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1 Счётчики, удовлетворяющие требования этого документа, допускаются к применению.

  • 6.2 При положительных результатах первичной поверки в паспорте на счётчик делают запись о пригодности счётчика к эксплуатации с указанием даты поверки.

  • 6.3 Положительные результаты поверки счётчиков засвидетельствуют подписью поверителя и оттиском клейма поверителя в паспорте на счётчик или выдачей свидетельства о поверке установленной формы.

  • 6.4 При отрицательных результатах поверки счётчик не допускают к применению, оттиск клейма поверителя в паспорте погашают или свидетельство о поверке аннулируют.

После ремонта счётчик может быть предъявлен на повторную поверку.

Приложение А

(рекомендуемое) Схема для проверки счётчиков

1 - электропитание; 2,3,4,6 - контакты;

5 - контактная линейка; 7,8 - клапаны;

9 - вентилятор; 10 - рабочий эталон объёма;

11 - насадка; 12 - поверяемый счётчик.

Приложение Б (рекомендуемое) Схема для проверки счётчиков

G - блок питания Б5-В;

РА1 - милиамперметр Э536, кл.точн.0,5; конечное значение диапазона измерений 200 мА;

PV1 - вольтметр Э544, кл.точн.0,5; конечное значение диапазона измерений 60 V;

PG1 - осциллограф С1-76;

SA1 - тумблер ТП1-2;

R1 - резистор С2-23-0,25-125Ом ±10 %;

PF1 - счётчик импульсов программный Ф5264.

Приложение В (рекомендуемое) Форма 1

ПРОТОКОЛ

РЕЗУЛЬТАТОВ ОПРЕДЕЛЕНИЯ ОСНОВНОЙ ОТНОСИТЕЛЬНОЙ ПОГРЕШНОСТИ

Счётчик газа ротационный ____ РГ__________

Диапазон измерений _____________________

Передаточное число ______________________

Заводской номер _______________________ Год изготовления ___________________

Дата поверки ___________

Температура окружающего воздуха, °С __________

Относительная влажность воздуха, % ______________

Атмосферное давление, kPa_____________

Рабочий эталон ________________________________

Расход

Кот-рольный объём, m3

Число импуль сов,

поступившее с пре-образо-вателя импульсов счётчика, imp

Потеря давления на счётчике,

Pa

Избыточное давление под колоколом

Избыточное давление

в счётчике, kPa

Темпера

тура под колоко

лом, °С

Температура в счётчике, °С

Основная относительная погрешность, %

Qmin

Qt

Qmax

Наибольшее значение основной относительной погрешности на расходах Q:

  • - Qmin < Q < Qt - ____%

  • - Qt < Q <Qmax - ___%

Лицо, ответственное за приёмку ______________________________

(Фамилия, имя и отчество)     (подпись)

Государственный поверитель _________________________

(Фамилия, имя и отчество)

(подпись)

Продолжение приложения В Форма 2

ПРОТОКОЛ

РЕЗУЛЬТАТОВ ОПРЕДЕЛЕНИЯ ОСНОВНОЙ ОТНОСИТЕЛЬНОЙ ПОГРЕШНОСТИ

Счётчик газа ротационный ____ РГ__________

Диапазон измерений _____________________

Передаточное число ______________________

Заводской номер _______________________ Год изготовления ___________________

Дата поверки ___________

Температура окружающего воздуха, °С __________

Относительная влажность воздуха, % ______________

Атмосферное давление, kPa_____________

Рабочий эталон ________________________________

Рас-

Действи

Объём,

Объём

Потеря

Абсо-

Абсо-

Темпе-

Темпе-

Основная

ход

тельное

измеря

изме

давле-

лютное

лютное

ратура

ратура

относи-

значение

емый

ряемый

ния на

давлен.

давле-

в рабо-

в счёт-

тельная

расхода,

рабо-

счёт-

счётчи-

в рабо-

ние в

чем

чике,

погреш-

m3/h

чим

чиком,

ке, Pa

чем

счётчи-

эталоне,

°С

ность, %

этало-

m3/h

этало

ке, kPa

°С

ном,

не,кРа

m3/h

Qmin

Qt

Qmax

Наибольшее значение основной относительной погрешности на расходах Q:

  • - Qmin < Q < Qt - ____%

  • - Qt < Q < Qmax - ___%

Лицо, ответственное за приёмку ______________________________ __________

(Фамилия, имя и отчество)     (подпись)

Государственный поверитель _________________________ ___________

(Фамилия, имя и отчество)

(подпись)

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
