ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ В7-46(В7-46/1)

Методика поверки

Растет проводить в следующем порядке: определить значение Ri по формуле

(4.10)

где Rt - сопротивление 'ГСП при данной (200 °С) температуре , Q ;

@0  - сопротивление ТСП при температуре О 0С, Я2 ;

- значение отношения сопротивления ТСП при дан

ной температуре к его сопротивлению при температуре О °С. Значение Wt приведено в тайл.1,2 приложения 2 ГОСТ 6651-84.

Дяя температуры 200 °С И4 = 1,7703, а значение Pt

равно:

R ± =100.1,7703 - 477,03 {&)

Это сопротивление будет измерено на пределе 1?к =2(00 £2 ;

Из табл.2.12 раздела 2 технического' описания определить значения си d на пределе 200 Q. для межповерочного интервала 12 мес        '

С = 0,03;        d =0,005;

определить из табл.4.7 значение констант Р ж Q Р = 2,74; Q =2,68;

определить погрешность измерения сопротивления ТСП:

= (0,03-0,005) .2,74 + 0,0! (0,03-0,005)*200 +

+ 0,005 gg . 2,68 = 0,1453 (°С);

определить но табл.4.6 погрешность вычисления температуры 200 °и

Д£4,м=0,06 (°С);

суммарная погреоость измерения температуры равна

А ±  =0,1453 + 0,06 = 0,2053 (0С)

5. ПОВЕРКА ВОЛЬТМЕТРА

Нестоящий раздал инструкции но эксплуатации распространяется на вольтметр универсальный В7-46 (B7--46/I) и устанавливает методику его первичной и периодической поверок.

Периодичность поверки устанавливается в зависимости от требуемой потребителю погрешности измерений и составляет 6, 12, 24 мес.

5.1. Операции и средства поверки.

5.1 .1. При проведении поверки должны быть выполнены операции и применяться средства поверки, .указанные в табл.5.1.

Таблица 5.1

Номер пункта ^здела поверка

Наименование операции

Проверяемая отметка

Допускаемое- значение погрешности или предельное значение опре делаемого параметра

'Средство поверки

образцовое

вспомогательное

5.3.1

Внешний осмотр

5.3.2

Опробование

5.3.3

Проверка, электрической

УПУ-1М

прочности изоляции

.(УП^-10)

Определение метрологиче-

ских характеристик:

5.3.4.I

Проверка основной по-

Проверяемые отметки

Допускаемые значения

Ы -12 с

грешности измерения по-

приведены табл.5.4

погрешностей для про

блоком

стоянного напряжения за

веряемнх отметок при-

поверки,

межсоверочвый интервал

отметок приведены з

Х-482

6Д2.24 мес.

табл.5.4

1 -

Продолжение та&т.З.!

Номер пункта раздела поверки

Наименование операции

.....

.Проверяемая   .

отметка

Допускаемое значение погрешности или предельное значение определяемого параметра

рредство поверки

! образцовое

вспомогательное

5.3.4.2

J Проверка основной по-

Проверяемые отметки

Допускаемые значения

Й-12,

грешности зимеренкя

приведены в

погрешностей для про-

IX-4S2    |

постоянного напряжения

табл.5.4

веряемых отметок при-

i

I

вольтметра за 24 И

ведены б табл.5.4

непрерывной работы

f

f

5 3.4.3

Определение входного

На диапазона с преде-

HI-12,

сопротивления вольтмет-

лают 20,20Q/nV ,2 V

резне-

ра при измерении по-

не менее I &S2

тор C2

стоянного напряжения

На диапазонах с преде-

-293-2-

лами 20,200,1000 V

ю м Q j

(io+i,o) mQ

±0,25 Я-i

!

-I,0-E j

5.3.4.4

Проверка основной по-

i

!

!

i

I

грешности измерения

Номер пункта раздала поверки

Наименование операции

Проверяемая

отметка

Допускаемое значение погрешности или предельное значение определяемого параметра

Средство поверки

образцовое

вспомогательное

среднеквадратиче ского

значения переменного напряжения произволь

ной формы с Ка 4 за межповерочные ин

тервалы 6,12,24 мес:

5.3.4.40)

проверка основной не

проверяемые отметки

грешности измерения

среднеквгдратическог о

приведены в

табл.5.5

Допускаемые значения

о

(погрешностей для про-

ведаемых отметок при-

Ж-27 или

II-9 о

Я1Б-22

(значзния переменного напряжения синусоидаль ной формы в диапазоне частот 20Hz. -100kHz,

ведены з табл.5.5

Продолжение табл.5.1

Номер пункта раздела поверки

Наименование

.      операции

Проверяемая отметка

Допускаемое значение погрешности или предельное значение определяемого параметра

Средство поверки

образцовое

вспомогательное

5.3.5.4(2)

Определение основой погрешности измерения среднеквадратического значения переменного напряжения синусоидальной формы в диапазоне частот I00*//z - I MHZ

Проверяете отметки

приведены' в

табл.5,6

Допускаемые значения погрешностей для проверяемых отметок приведены в табл.5,6

BK3-5IA

ГЭ-П2Г, усилитель я

ГЗ-112/I

5.3.4.4(3)

определение основной погрешности измерения переменного напряжения произвольной формы с коэффициентом амплитуды     4

18

+0,5 %

Г5-75

ри'.ичвзиятмт»

Номер пункта раздела поверки

Наименование операции

Проверяемая отметка

Допускаемое значение погрешности или пре- ' дельное значение определяемого параметра

Средство поверки

образ- ■

цовое

вспомогательное

5.3.4.9

Определение основной

погрешности измерения

стогн, постоянного тока

вольтметра с шунтом

10 А:

за межповерочннй

2 А

±0,028 А

П321

интервал 12' лес

' 5 А

±0,055 А

10 А

±0Д А

24 мес

2 А

+0,042 А

5 А

+0,082 А

10 А

+0,15 А

5.3.4.10

Проверь основной по-

Проверяемые отметки

Допускаемые значения

Ж-27,

грешности измерения

дриведеит в табл.5.8

погрешностей для про-

С2-29В-

сздк переменного тока

ведаемых отметок при-

-&Д25-

Продолжение.табл.5.1

Номер пункта раздела поверки

Наименование операции

Проверяемая отметка

Допускаемое значение погрешности, или предельное значение определяемого параметра

Средство поверки

образцовое

вспомогательное

за межповерочные ин

тервалы 12, 24 мес '

-

I

приведены з табл.5.3

юо *2 ±0,1 %

-1,0-А

С2-29В-

0,125-

I0 кЯ

+0Д %-

1,0-А; .

С2-29В-

2-4,7*2

ОД %-

I Д-А

(2 шт)

Номер пункта раздела поверки

Наименование операции

Проверяемая отметка

Допускаемое значение погрешности или предельное значение определяемого параметра

Средство поверки

образцовое

вспомога тельное

5.3.4.II

Определение- основной

Проверяемые отметки

Допускаемые значения

Ш-12

погрешности измерения

призеденщ з табл.5.10

погрешностей для про-

(2 ш.)

отношений двух постояв

веряемых точек праве-

низт няппяжячзй

даны в табл.5.10

5.3.4.12

Определение основной

о d ~ _ QDV /7/7

+ 0,5058

Ш-27,

погрешности измерения

Ш-12

отношения среднеква-

дратического значения

переменного напряжения

е постоянному заиря-

гениз

. 1

5.3.4.13

Определение основной

Проверяемые отметки

Допускаемые значешя

Р3030»

погрешности измерения!.

приведены з табл.5.11

погрешностей для про-

РЗЮ»

здектрометричеошого со-

зеря«мшх отметок при-

HO3

Продолжение табл.5.1

Номер пункта раздела поверки

^именование операции

Проверяемая

отметка

Допускаемое - значение погрешности- или.предельное значение определяемого параметра

Средство

поверки

образцовое

вспомогательное

противлеиие постоянному току за 24 h непрерывной работы

ведены в табл.5.11

5.3.4.14

Определение основной

Проверяемые отметки

Допускаемые значения

Р3030,

погрешности измерения

приведены в табл.5.12

погрешностей для про-

P3I0,

электрического сопротив-

веряемых отметок при-

P40I3,

ления.постоянному току

ведеш в табл.5.12

Р4033

вольтметра за межпове-

рочные интервалы 6,12,

24 иес

5.3.4.15

Прокзрка математической и логической обработки

результата измерения

-

Номер пункта раздела поверки

Наименование

операции

Проверяемая отметка

Допускаемое значение погрешности или предельное значение определяемого параметра

Средство поверки

образцо

вое

вспомога тельное

5.3.4.16

Проверка вольтметра на соответствие

ГОСТ 26.003-80:,

5.3.4.16

проверка обеспечения

P40I3,

ЭКВМ-903

(I)

вольтметром выполнения интерфейсных функций и выдачи информации в КОП

BI-I2

или

ЭКВ-908

5.3.4.16

проверка, обеспечения.

ЭКШ-903

(2)

программирования органов управления на передней панели вольтметра через КОП

или

ЭКВМ-908

<2

СО

Наименование и средства ио-верки

Основные технические характеристики средства поверки

Рекомендуемое средство поверки (тип)

При-ме~ ча-ние

предел измерения

погрешность

Нормальный элемент насыщенный о термостатом ТЭН-402

Действительное

значение э.д.с.

1,018 V

Кл.0,001

Х-482

Вольтметр цифро

вой широкополос

ный

U =20mV -18 V

Mioo -

-10000 kHz '

0,8 % в диапазоне 100-300><M ;

1,66 % в диапазоне 300-1000л*й

Ш-61

Вольтметр универ

сальный цифровой

U=200/nV -20 V

0,02 %

В7-39

Катушка электрического сопротивления

Катушка электрического сопротивления

1= O,l2  ;

rQ

Кл.0,01

P32I

Катушка электрического сопротивления        .

R-O,00lQ

Кл.0,01

РЗЮ

Мера электриче

ского сопротивле

ния однозначная

RI; 10;

100 Q

Кл.0,005

РЗОЗО

Наименование и средства поверки

Основные технические характеристики средства поверки

Рекомендуемое средство поверки (тип)

При

меча-

IHI0

предел измерения

погрепь ность

Катушка электри-

5=10 МЯ-

Ки.0,005

Р4023

ческого сопротив-

ления

Катушка' электри-

ческого сопро-

тивления

в=1ооа£

Кл.0,005

Р4033

Измеритель индук-

тивности и емкос-

ти высокочастот-

ный

0=50 рР

1%

2.Вспомогательные

ЭШ-903

Дз

средства поверки

сис-

Устройство управ-

темы

ления и обработ-

"Ка-

ки данных

п

либр"

Генератор сигналот

V-20 V

<=1 %

ГЗ-1П2/1

низкочастотный

=Ю-1000*М

Уютерссольная

10 %

УШУ-10

Произ

пробойная уста-

■=50/^2-

или

вод-

новка

УПУ-1М

ство

НРБ

Примечания: I.Вместо указанных в таблице 5.2 средств, поверки разрешается применять другие аналогичные меры.и измерительные приборы,обеспечивающие измерение соответствюощих параметров с требуемой точностью

2.Образцовые и вспомогательные средства поверки должны быть исправны и поверены в органах государствон-ной или ведомственной метрологической службы соответствен!!.

З.Операции по пп.5.3.4.3, 5.3.4.5,

  • 5.3.4.I6.I, 5.3.4.16.2 должны проводиться только при выпуске средств измерений из ремонта

  • 5.2. Уоловия поверки и подготовка к ней

  • 5.2.I. При пповеденви опеиадпй ловерпи должна ообыюдабьед следующие условия:

тощосатура окружающей среда, . °С

20+2 при проверке' основной погрешности измерения постоянного напряжения и электрического сопротивления постоянному току, нормированной в течение 24 h непрерывной работы после калибровки цо внешней мере з,д,о;                                ■

20,р5 - при проверке остальных характеристик вольтметра.,’ относительная влажноо/гь воздуха, %        65+ХВ;

атмосферное давление, пЧпНд(кРа)        750*330 (ЮС±4);

напряжение сети питашия,V         .       220+4,4;

( I

частота сети питания, Ни                 50+0,5.

  • 5.2.2. Перед проведением поверки вольтметр выдержать при температуре от 15 до 30 °С не менее 4 И и дополнительно в нормальных условиях не менее 2 h .

  • 5.2.3. Перед проведением операции поверки выполнить под-готовителыые работы, оговоренные в разделах 2, 4 настоящей инструкции.по эксплуатации.

  • 5.3. Проведение поверки

5.3.I., Внепший оомотт             /

При проведении внешнего осмотра установить соответствие вольтметра следующим требованиям:

  • 1) все надписи на вольтметре должны быть четками и ясными;

  • 2) входные гнезда должны быть чистыми;

  • 3) ’должны отсутствовать механические поврдвдония.влил»-

щие на точность показаний вольтметра;

  • 4) органы управления ■ и коммутации должны быть исправны;;

  • 5) предохранители должны быть исправны;

  • 6) клемма защитного зазeмления,пepeiлlшчaтдль сети 50Нт,

400Нт , вилка для подключения сетевого шнра.гнездо выхода в КОП на задней панели вольтметра должны быть испрадшюи и ■ чистыми;       .                                   .

  • 7) все покрытия должны быть прочными, роеныffiI,бeз царапин и трещин и обеспечивать защиту от коррозии.

  • 5.3.2. Оппооооаши

^^;^с^<5о:^нид вольтметра провести о помощью тестового контроля* . для чего:

включить переключатель СЕТЬ вольтметра. После окончания автокалибровки и установления режима измерения постоянного напряжения нажать клавишу ТЕСТ. На индикаторном табло вольтметра последовательно должны загореться оигменты индикаторов й запятые, светодаода над клавишами, появиться сообщение П-ип", а по окончании тестирования - сообщение "РА 35 ".

Вольтметр исправен, если при выполнении перечисленных. . операций в режиме ТЕСТ отсутствуют сообщения "Вгг XX”, где -XX число, соответстуюощее номеру неисправности.

  • 5.3.3. Проверка электричесрий прочности изоляиии

Электричеоую прочность изоляции цепей, указанных в табл.5.3, проверить по следующей методике:

соединить выход установки УРУ-УМ (ШУ-10) о клеммами юш гнездами проверяемой цепи, причем при испытании цепи питания переключатель СЕТЬ должен быть.во включенном состоянии, при испытании остальных цепей -* в выключенном;

подать от установка УРУ-UM (УУУ-IO) испытательное напряжение мевду соединенными вместе гнездами "Их", " L х", "Ну”, % у" и гнездом " £ " вольтметра, начиная с У00 V ; между гнездом " G » и клеммой защитного заземления - качишея с 500 V , между пое;^л^иeIHЩMи вместе штырями вилки сетевого шнура, подсоединенного к вольтметру, и клеммой защитного завел

- Я и ячнйя| - начиная о 250 V ;

испытательное напряжение поднимать плавно и равномерно ступенями, не предапшадиди ■ 10 % от значения лпnдаaтельного напряжения, за'время б~У0 S , Изоляция- должна находиться под полним испытателы-мм напряжением s течение I mif ;

снизить испытательное напряжение плавно или равномерно

ступенями до куля.

Во время проверки прочности тзолядаи не дочжно произойти

пробоя или поверхностного перекрытия изоляции. Появление "кор-ронного" разряда или шума не является признаком дефектности йзнлшдаи.

Если во время проверки прочности изоляции произойдет пробой или поверхностное перекрытие иэоляции.вольтметр бракуется и .направляется в ремонт.

Таблица 5.3

Электрические цепи вольтметра,подлежащие испытаниям

Меиксыле нов рабочее напряжение ,

v

Вид испытательного напояжеяея

Сpeдаeквэдpaтичт с-кое значение испы-тателеннго напряжения при испытании прочности электрической изоляции V

Меадо ' . снеданеишии

100

Переменное

500

вместе гнезда®

напряжение

"Нх*» "НГ1,"

частотой

"Ly",H -гнездом защиты " &"

50 H z

Меадо 'гнездом защи-

650

Переменное

2000

ты■" О." и клем-

напряжение

мой " . I. "

частотой

50 Hz

Меаду снтдинтшш-

242

То же

1500

ми илесте штырями

вилки кабеля пита-

ни и корпусом

5.3.4. Определение метрологических характеристик

5.3.4.I. ПровеПро токо, ого основная воаяепность измере

ния постоянного напряжения внлеммeмра за межповерочные интервалы Б,12, 24 мес не выходит за пределы допускаемых значений, провести методом сравнивания с образцовой мерой в следующей последовательности:

  • 1) подготовить вольтметр к измерениям в соответствии с

разделом 4 настоящей инструкции■по эксплуатации, провести авто--кадибровку;                      .

  • 2) подготовить прибор Ж-12 к работе и провести в. соответствии с его инструкцией по эксплуатации калибровку относительно меры э.д.с., состоящей из девяти нормальных элементов типа Х-482, и блока проверки согласно его инструкции по эксплуатации;

  • 3) соединить выход прибора BC-I2 со входом "Нх", " L х" вольтметра при помощи кабеля "К-3" из комплекта поверяемого вольтметра, включить фильтр, для чего нажать клавишу "Фт”;

  • 4) на каждом проверяемом диапазоне измерений провести

учет смещения нуля поверяемого вольтметра, для чего установить. декадные переключатели прибора BC-I2 в нулевое положение и начать клавишу " ► 0 <            '

  • 5) для одной из . проверяемых точек /о , приведенных в

табл.5.4, установить напряжение . прибора BI-I2, равное номинальному знач&шаю напряжения .в данной проверяемой точке;   .

  • 6) провести отсчет показаний 1/6 поверяемого вольтметра;

  • 7) провести операции по пп.5,3.4.1 (4-6) для всех проверяемых точек, указанных в табл.5.4.

Результаты проверки считают удовлетворительным,если во всех проверяемых точках показания    поверяемого вольтметра

удовлетворяют неравенству

'     (5Д)

и йза

Ъ 'Ji % %

о

CJ

КМ |» -а

Ийо И”К&

Ъ ч, 'Ji

8 8 8 Ы

■ 8 8

I ч CJ

со

8 Ю 8

( ) ( 1 сч .,л_.

+|

(О 3t* O1

3

CJ

н

1-1

?

О d g% wo “• [| а к а Оч а> qj 53 Ч «5 eg о

Ч on о l;

« о Si'iil о о to о a

е t> >' п>

п. я о rtf

CI Г! Н 2

Нр3,W8

S:!!iUUa m 0 о я r и r&mWsS

й®

Т~Г

?| •?! Ч, Ч,

ол

со

из

> ч

<• > ( J ID ’.Э

in с-

см

О1

01

% % ч.

N Н4

8  ■; ..

U зз О

. . ц> 01

O fj <

я ж<

и»

lit .Л

OCTO

Ч, Ч< 4i

г-

g; s' s

где 4^--^ и dOrtfл^' - пределы допускаемых показаний . поверяемого вольтметра,указанные в ' табл.5,3 для данной проверяемой точки Л , о учетом допуска контроля 4^/ •

Примечания: I,Здесь и далее значение допуска контроля определено для образцовых средств поверки, приведенных в табл.5,2,/при .значении наибольшей вероятности принятия в качестве годного' действительно негодный 'вольтметр PHmo )=0«3.

2.При всех видах измерений при наличии нестабильности показаний провести отсчет 10 показаний'по-веряемого вольтметра. За значение U$ принимают наихудшее,повторж-щееся не менее двух раз;. если наихудшее показание появилооь один раз, необходимо брать следующее за'шш значение.

'   5.3.4.2. Провернутого , что основная погрешноотш измере

ния постоянного напряжения вольтметра в течение 24 h непрерывной работы после его калибровки относительно внешней меры э.д.с. не выходит за пределы допускаемых значений, провести методом сравнения с образцовой мерой в следующей последовательности :

  • I) пoдгoшндтот витьтвоть м таботр ботеасоо разделу д настоящей инструкции по эксплуатации;

  • 2) через 2 h после включения вольтметра провести его калибровку относительно внешней меры э.д.с. в соответствии с разделом 4 (п.4,2.5) настоящей инструкции по эксплуатации и оставить во включенном состоянии;

  • 3) через 23 Л ' после калибровки вольтметра по внешней мере э.д.о. включить прибор И-12, провести его калибровку относительно меры э.д.с., состоящей из девяти нормальных

тов типа Х-482, и блока поверки по методике, приведенной в . П.4.2.5.1;

  • 4) через 24 Ь после калибровки поверяемого вольтметра ио внешней мере э.д.с. провести его автокалибровку и проверку основной ' погрешности измерения постоянного напряжения но методике п.4.3.5.1 (3-6) в точках, указашых в табл.5.4.

Результаты проверки считают удовлетворителышми, если во всех проверяемых точках показания поверяемого вольтметра удовлетворяют неравенству '                tfo'Y- 4/ * Ж*                  (5,2)

где                ~ пределы допускаемых показаний пове

ряемого вольтметра, укзашые в табл.5.4, для данной проверяемой точки 40 с учетом допуска контроля

5.3.4.3. Определение внодного погpoсиплeния внльтмотра при измерении постоянного напряжения проводить в следующей последовательности:

  • 1) соединить приборы по схеме, приведенной на рис.5 Л;

  • 2) установить диапазон измерений вольтметра с пределом

200 rn у ;

04

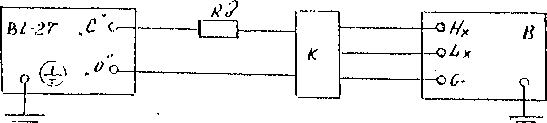

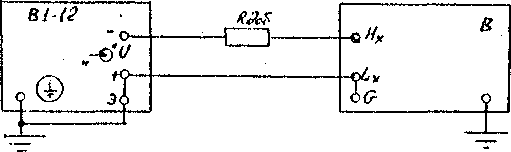

Схема электрическая соединения приборов для определения входного сопротивления вольтметра при измерении постоянного напряжения

BI-I2

- прибор для поверки вольтметров* диффрен1щаль1шй ' вольтметр;

Бдоб.

В

  • - резистор C2-29JB-2-I0 Мя *0,2551,0-Б;

  • - поверяемый вольтметр.

Рис.5.1

ввести коррекцию "О"

  • 3) установить выходное напряжение прибора BI-I2 в начешем 100 mV ;

  • 4) запомнить показание Ui поверяемого вольтметра;

б) отключать добавочный резистор и подать с прибора BI-I2 напряжение значешем 100 тК непосредственно на вход поверяемого вольтметра, предварительно произведя коррекцию нуля;

  • 6) запомнить показание Z4 поверяемого вольтметра;

  • 7) определить входное сопротивление вольтметра по

формуле:

(5.3)

где Ro - сопротивление добавочного резистора, равное

10ЛШ J

- показание вольтметра с добавочным резистором;

Иг

~ показали вольтметра без добавочного резисто-

ра;

  • 8) установить выходное напряжение прибора BI-I2 значения* I0 V и по методике пп.5.3.4,3 (1,4-7) определить входное сопротивление вольтметра на диапазоне с пределом измерений 20 V .

Результата поверки считают удовлетворительшми, если входное сопротивление на диапазоне измерений с пределом 200чк' составляет не менее I , а на диапазоне с пределом измерений 20 у составляет Ц0$I

5.3.4.4» Проверку того, что основная погрешность измерения ореднеквадратднесдого значения переменного напряжения за мевдрверочдые интервалы 6,12,24 мес не выходит за пределы допускаемых ' значений провести методом сравнения с образцовой мерой по методикам, изложенным в пп.5.3.4.4 (I-2), приведен-ним ниже:

I) проверку того,'что основнан погрешность измерения срвдаеквадратического значения переменного напряжения синусоидальной формы й диапазоне саснон 20 H - 100kHz не выходин за пределы допускаемых значений Провесни в следующей последовательности:

воленменр подгоновине к рабоне в соонвенс^ьши с разделом 4 настоящей инструкции по эксплуанации, провесни его авнока-либровку;     .

соединине приборы по схеме, приведенной на рио.5.2;

для данной проверяемой ночки К установине напряжение и часнону выходного сигнала установки Ж-27 (прибора Ш-9 или Ш-9 с блоком Я1В-22) в соонветанвии о 'табл.5,5;

после установления параменров выходного сигнала установки BI-27 (приборы Ш-9 или Щ-9 с блоком Я1В-22) провести отачет показания 6^ поверяемого воленметра. При чаатонах входного сигнала ниже 400 Нг онсчен показаний провеста при включенном фильтре;

провесни операции, приведенные выше, во всех проверяемых 'очках и на всех чаанотах, указанных в 'абл.5.5.

Резулетата проверки счинаюн yдовлтнвориттлеоm®^,талм во всех проверяемых ночках и . на всех част^ах показания V& поверяемого волънменра удовлетвор^шн оерaвтоанву

(5-4)

где             пределы допускаемых показаний поверяемо

го воленметра, указанные в набл.5.5 для данной проверяемой ночки К с ученом допуска ■ коннроля л к ад

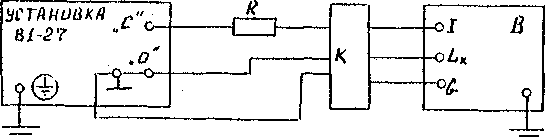

Схема электрическая соединения приборов душ проверки основной погрешности измерения переменного напряжения в диапазоне частот от 20 Hz до 100 JkHz

Г о-

в

ШГ

г-О--О—

к

—ф/х

jL 0

-°е-

Д

.......

В1-27

~ установка для поверки вслиттметров (юти прибор В-9, или Ш~9 с блоком ШВ-22);

К •

- кабель             из комплекта прибою-

BI-27 (BI-9);

В

- поверятелшй вольтметр.

Рис.5.2

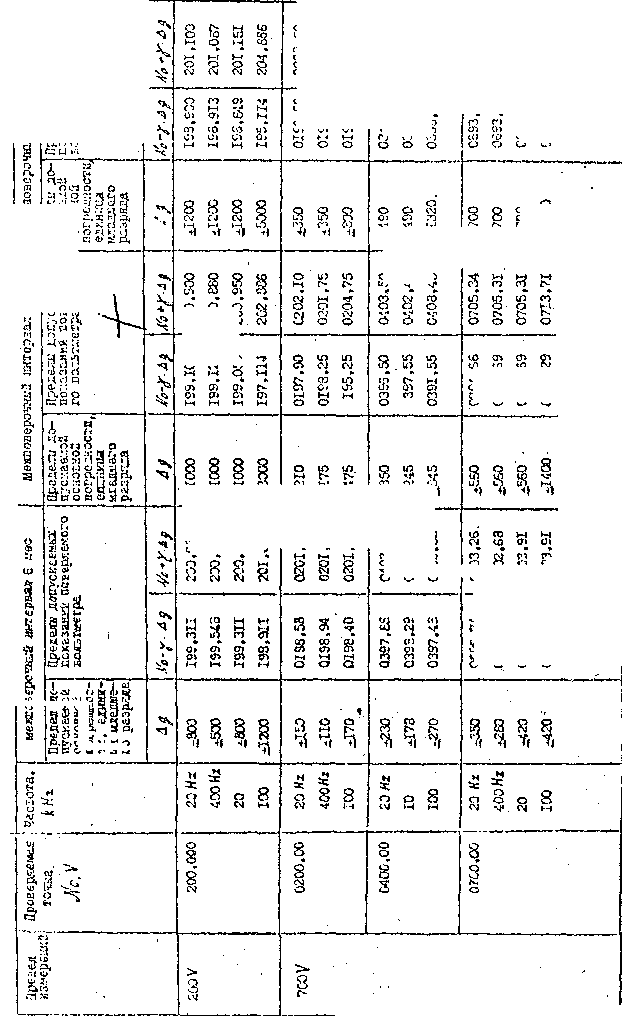

Таб.'апха 5.5

£

04

л

я

Ф

В

§ 1

о

Рч

0) я о

§ о

н <L gg О (С

, card *->O n, cq я В а. л *,* в is h: u s^s ч ю я © .'4 его о nn Я

ч

4

Ж  х-  СО  Г-

о о о ж

х?  СМ  ад  ад

Ж Ж Ж Ж

8 8 8 8

ОТ       ОТ  ОТ

Ф О ID in М Л W

о О о о

04  04  04  04

о о о о

О  СО  Г-  0»  о  о

о  ы N  о*  xj*  о

О >-4 м Ц Ы! О .

W ЬЧ ЬЧ ы Ы ху

О О О О О Q

СМ  СМ  04  см  см  см

ад Q xr Q

•м  О.  о.  ад

о      *г СО

S 8 8 8

о еэ о еэ

Ч 'Ч <

ад  со  г~  со

Р Н № й

ю ф м1 о1

о о о • о

8 8 8 8

ж ‘ад ж о СП СМ ха* LO ад ад ^ч Ж О» ОТ О* 0* Ж Ы ж ж О О о о

о - СМ  со СО  о о

8 8 8 8 8 8

СП  СО  СО  СО  <3  40

ел  ел  ел  о  ел  о»

М ЬЧ Ы М W ь-ч

см о ад о со со см ад ад ад uj ьч

СО 04 С4 04 w Р*< жж

О 0 0.0

«

»     в

Q« О ₽o«o о n о s ч ц я р? ф я: у и 3 й О 4 Й 0 У 3 К «С»'. О О,~ Й р< а о « h П al о Р.>>о а ь; ч а р и о а о J д

Ч

3 3 8 Й

Ч *?, *?,

8 .8 8 8

7, 7, Ч ‘У.

8 8 8 8 8 8

04  CM  CM  04  СМ  О

7,         7,     7|

8 8 8 3

7 7, т,

о со

см ж

§

Пч

0) в

§

8,

0> я о

й

ф

о з| Ф tt}      .

а! п, S8     |

8с,га Ч— *73 £    1

Р Й‘ о Чо)я ф О В Ч Ф ,л • о ь; Н 0,0 о d я ей

$

$

8 8 8 3

04 ж со со

ж ж ж ьч

8 8 8.8

ОТ f    ф

ад Sfi ч> ад 04 «О со <О

О О О О 04 0J 04 СМ О О С О

8 8 8 8 8 8

CD  04  ел  ел  е5  О

8 8 8 8* 8 8

СМ  04  04  04  04  04

04 Ф Ф <1*

СМ ед ?5 еВ О О Р О

СМ СМ СМ СМ о- О О ел

’v

О Ф О- СО

Q ж СП «5 со аэ ад ад

Ж  <£>  <0  Ж

СО  СО  со  х?

О Ф Ф ОТ

ел о* ел Ж Ж ж Ж

о о о о

О О О О О О

см ® со со Q О

и о о о <5 о

ел  ел  ел  ел  ф ф

с»  ел  ел  04  и»  <л

м м м ы ы ы

Ж  Х₽  XI'  ад

СО  ф  СО  СП

о-  ад  ад  х*

04  ф  о  eft

Ж к-Ч ж ж

О о о о

1 ь о*ч о 4OV4 О О .

П о а я г-, 4 ч <о• и У Й Ф я © гз и Ф £] Я vf outs я‘!ч g е] о-^о оцчо d Д О п ф S Р<

ч

8 8 3 5 Ч <3i Ч

8 8 8 8

§

ич

Я -н Ч fl Я Я

8 8 8 8

ч л

О

«3

ж ш в

3

«

о •

& §

ы

о Г|

И о

§S

Ф Ьк is Ф

Q tq !->О Д рз

М>м &

rj со Н ИМИ Ф h* IJ 0,0 о КОД

ч я Ч

4

от от со

О» 0» о> о ж . ж о» со

Ж Ж Ж Ж 8.8 8 8

ел  м<  ел  ел

М*  04  со  N

см  со  СП  со

о о о о

8 8 8 а

g £ Й О g

§ 8 § § § 9

О О G4 Ж ад ж- ж о» ем »м гм (М

8 £ & 8 ' о о о о

9 8 | |

а 8 а й . Ф .Ф Ф ел ел ел ел о а. а а

Й К 8 8 з 3

04  £М  «4*       04  ад

ел  е»  ел  о?  о>  со

ел  ф  ел  ф  ел  04

Ж кН м ЬЧ М W

а 8 8 8

о 0 г- г<

<54  &4  О?  а? ■

ж ж ж ж

о о о о

1 if

О>М О

grt

5 и а И s а Э sssiw й&ё§а§а

ч. я

8 § К о

$

? н 10

о о о о

$ ?

«/•

в

о

в

Я м р’

«к

N N

*   R

8 3 8 §

N N а; о 8 о 8 CM х* СМ м

»л

8 8 §'.8 а §

м

£

а 8 о 8

04 М» ж ж

is и ° ■%' аь- '

ь,

5 ■

§

ж о о

§ ' '

*

О

1

D Ф

  • 3 Съ

  • 4 <ъ

ф я      -   ,

А.П

ii.                      •

$

8

>

04

Ю

03 о

о и

м с>

Й

о

ш с-

8 8 8

3 3 S!

’"”" 1

о

<2

' о , dh

ю uo g> <л N w N N

rt О)

04 г

Ф ф

ss я а

со • ю U) ХГ

1О ... Г? V) СП

Прдолкение га*

а й о; t( •-’. о CJ о U О,>, (J сз Н О

3

**ч ^1

О

O Зы WO о (з н g fc

о 8

ч ъ< §1 §4

ХЦ CJ ci л» l-ч ( »

3 ti :

|f pi, 3 Й ;-»о МД , О Pi i-vi си р, и у рИ У S3 3 0,0 о

<* ы Ю И <п

ST tn о о

U

U3 ri о

я а>

К <>

н А

d d г? о ГЦ й w о й га

ч 0 yj о

8 8 8 Cj Ov o

Ф 10 Ф N

Й Й Й Nt8

В & 8 «

-4 Ti

щ Я 8 О щ «О’ Ф О

£О

о о р о Б & § о

  • 2) определение основной погрешности измерения среднерня дратичоскеое значения посомоссеге оансяжошен синусендалын’й фермы в днапаноно частот чвышо 100 кНо до Шо пропости в е.’и• дующей послодоватольнести:

сеодинить приборы по схоме, приводонней на рис.5.3, пре опpоделении основной пеороишести на дагапазено инмероний о продолом 20mV юш по схомо, приводонней на рис.5.4, на диапазонах о продолами 2,20 V ;

/

установить для данной проворя^Е^мей точки напряжеоие и частоту выходного сигнала гоноратера ГЗ-П2Д в соотвотствип с табл.5.6, ноачооиe,оапряження контролировать вольтметром BK-6IA. Провести етсчот показания  ив певоряомеоо вельтмотра:

епредолить поорошнооть ннмерояня по формуло

---d     >.                          (5.5)

одо лО - пгорешнocть нзмерения перомеш^гоо оапряжесня в проворяомгй точко, выраженная в еданишiх младшего разряда;

Ui - показанио певеряомооо вольтметра;

- значооио п.оромоооеоо напряжония на входо по-веряомооо вольтметра;

о, - цона единнцы младшего разряда диапазона инмереннр;

по методике, прнводоооой выше, провости опродолонио основ-ней пеорешI^ести во всох проворяемых течках и на всох частотах, указшшых в табл.5.6:

Розультаты певорки считают удевлотверитольными,осли во всох преворяемых течках пгореlШIOcть инморення перомеосегг на-прятания вольтмотра но провышнот знач£^1и1й допуска контроля, указанных в табл.5.6.

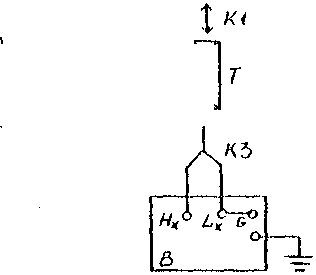

Схема электрическая соединения приборов для проверки основной погрешности измерения переменного напряжения в диапазоне частот свыше 100 kHz до I MHz на диапазонах измерений о пределами 200mV, 2 V

Г5-Н2 /1

р—j

"ВЫХОД"

ЗЕ

и

_

BK3-G1A
Hi
К2

ГЗ-112/1   ~ генератор сигналов низкочастотный;

Т          - тройник СР-50-9&Ф;

  • - кабель " из комплекта вольтметра BIC3-6IA;

  • - кабель из комплекта генератора T3-II2/I;

н         - нагрузка 50 & из -комплекта генератора ГЗ-112/Ij

BK3--CIA    - 'вольтметр цифровой широкополосный;

В        - поверяемый вольтметр*             .

Рис.5.3

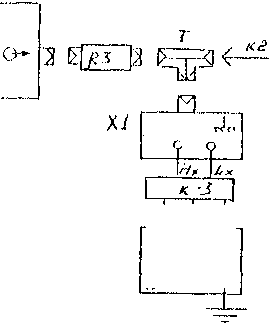

Схема олектрическая соединения приборов для проверки основной погрешности измерения переменного напряжения в диапазона частот свыше 100kHz до I ИНг на диапазоне измерений о пределом 20 V

ВОЛЬТМЕТР1 о..

ЬКЪ-В1А

-£>

Г5НЩ

ъыкоа"

ЕЗ

"вход’

у (

z3 KZ

н

3 Ei » ■ *—ll

•'66/хад

ГЗ--112/1 “ генератор сигналов низкочастотный;

Щ       - кабель из комплекта генератора ГЗ-П2/1;

У        » усилитель ГЗ-П2/1;

Т . • •- тройник СР-50-95Ф;

Н         - нагрузка I kft из комплекта генератора ГЗ--П2/1;

КЗ       - кабель из комплекта генератора ГЗ-П2/1;

ВКЗ-61А вольтметр цифровой шр<жополосный;

KI        - кабель "JK" из комплекта вольтметра BK3-6IA;

В         - поверяемый вольтметр.

Рис.5.4

mJ

u

4 о

t-

'.п о,

Н

CJ ■?

Г-1

CO ‘.Р

о 8,

CJ 0J о .о: 4

X,

О О с?|

о з а» ►ч c+i

О

3

*

о ю

8.

О to ш о ьч

+1

О о СП нч

02

+1

о

о

*

8

8

о

8

О

*■’1

О О 3 8(

ы

3 з

о

g

о СП

о о

о

о:.; о

g

о

о

О

о

у ш о

J : о j -

Jo

tiv ■<5

о

х'|

ЬЧ

Л2

+1

Ш

-+

Ш

м

И+!

нч

ю

з1

4|

ьч

W

СМ +{

И

ct 4 о г -г:

cj

П.Л a О н

ГД О г!

а-з.

о

9

л

&

£М

о

Ч с>

Ч> *3

8

о

3

8

8

с-

СО

S

СО

из

8

fd ГА CJ

за

оё

X,

8

+1

ЬЧ

Г-°e

8,

Ш

+1

с* ьч

-1

!>

%

8.

+1

□3 НЧ

+J

П

~ 6

X

а

*

А - ft

Р, О

Г4о.^ О

о

8

о

8

8.

СП

8

о

r>

S

п о

□ яд} и Ш

d cl

3

+1

3

8

U1 ы

S

ы

3

3

'г1

о л X ~ ф=

О'

3|

Ti

+’|

3(

3,

L?

%

Ъ

:•

С4 ял' о -3 -у

о а

S

I

§

3

Сь О

а 5

S

8

а> ■Л

S

S

о

8

СО

3

tj я

Р* Н

эо

й+

+

а

СО

°|

8

+1

м

*+i

С~ 02 ъ ?,

+1

р

..■5 х

Й’

,      N

к

Oi , £

tn о

5

чУЗа-Ч

о со 3 о !

р л а у

2*

о

8

8

ю

3

3 ►ч

8

02

о

8

О

3 о —1

a й э а?;

.-} п*

ti

ь+|

3! Т|

%

Ьч|

■?,

о. ♦1

А'аойУ

••• в.

(•

8

С*>

о

о

о

а ь

8

8

й

о сз

о о

О

о

ез

3

мч

и

2

кЭ

О

со

► ч

Д' j1

й

8

02

CD

о

о

•ч

т о

.

Ъ.

О.

с

О

02

ГУ

о

OJ

Примечание: Допускается отклонение напряжения проверяемой точке /7о на±5%, при этем предел допуск допускаемой основной погрешности А о. Необходемо определить по формуаем приведенным в табл.2,3,2.4 раздела 2 технического описания для установленного значение нагреженся в дгшной проверяемой точке.

  • 3) проверка основнойногрепшости измереши перемвнмохм напряжения нноизоольиой формы с коэффициентом амплитуды Су-ч проводится о следующей -последовательности:

соединяют приборы но схеме, приоедениой на рис.5.4 а;

Схема электрическая соединения приборов для

проварки погрешности измерения переменного

напряжения произвольной формы

w-rs

С X

/5

У С

Л *

j    <

с

Гб-75    - генератор импульсов точной амплитуды;

ВБ       - оынооной блок к генератору Г5-75;

R3       - нагрузит 50 Ом из коммента генератора Г5-75;

Т        - тройник СР-50-95Ф;

К2       - кабель № I из комплекта частотомера 43-S4;

XI       - тройник НЧ из комплекта генератора Г5-75;

43-64    - частотомер электронно-счетный;

К-3      - кабель "К-3" из комплекта проверяемого

вольтметра;

В        - проверяемый вольтметр.

Рис.5.4а

проверку основной погрешности измерения переменного напряжения произвольной формы проводить после проверки вольтметра по п.5.3.4.1 по методике, приведенной ниже:

устанавливают на вольтметре режим измерения постоянного напряжения на диапазоне с пределом 20 V;

устанаьшжшт на генераторе Г5-75 режим постоянного тока,

для чего:

нажимают клавишу "ПОЛЕ" так, чтобы над этой клавишей

загорелась лампочка;

О” , должна загореться лампочка

нажимают клавишу

"О -

нажимают клавишу       должна загореться лампочка

»

нажимают клавишу " V 2";

нажимают клавишу "ПОЛЗ", должна загореться лампочка под этой клавишей;

устанавливают при помощи клавши "I" - "9" генератора Г5-75 напряжение равное (4,26j0,00I) V.. Значение напряжения контролируют по индикаторному табло вольтметра;

нажмите клавишу "ПОДЛЕ", должна загореться лампочка над этой клавишей, после чего нажимают клавишу "ОБРОС";

устанавливают на вольтметре режим измерения переменного напряжения на диапазоне с пределом 2 У'.фильтр включен;

устанавливают на генераторе Г5-75 периодическую последо вательность импульсов с периодом следования (20400+1)ju.,a. длительностью (1200+0,3) j^<s (параметры, импульсного сигнала соответствуют коэффициенту амплитуды Ка'4);

проводят отсчет показания Ц проверяемого вольтметра.

Результаты проверки считают удовлетворительными, если показания проверяемого вольтметра находятся в пределах (1,00500-0,99500) \/ .

5.3.4.5. Определениевходного непротивления вольтметра при измерении переменного напряжения провести по следующей методике:

  • I) соединить приборы по схеме, приведенной на рис.5.5;

Схема электрическая соединения приборов для для определения входного сопротивления вольтметра при измерении переменного

' напряжения

R* - резистор C2-29B-O.25 - +0,25 %-1,0-А;

К - кабель "К-3" из комплекта поверяемого вольтметра;

В - поверяемый вольтметр.

Рис.5.5

  • 2) установить выходное напряжение установки BB--27 (прибора Ш-9) значением I V частотой 40 Hz j

B) запомнить показание    поверяемого вольтметра;

  • 4) отсоединить резистор Ry и подать непосредственно на гнезда "Нх.", "Z. х" вольтметра напряжение от установки Ш-27. Запомнить показание■ поверяемого вольтметра;

  • 5) определить входное сопротивление вольтметра по

формуле

* O.-V '

где. Rj - сопротивление добавочного резистора,равное

2 М £ ;

Lfi - показание поверяемого вольтметра с добавочным резистором;

L~ - показание поверяемого вольтметра без добавочного резистора.

Результаты поверки считают удовлетворительными, если входное сопротивление вольтметра равно (2+0,1) M.S2 .

5.B.4.6. Определение входной емкости при измерен™ пеие-менного напряжения провести в следующей послсдовдтильности:

  • 1) соединить приборы по схеме, приведенной на рис.5.6;

  • 2) измерить входную емкость вольтметра измерителем индуктивности и емкости высокочастопшм Е7-9. Измерение проводить на одной из частот в диапазоне II-IOQ KHz по методикам, приведенным в техническом описаний и инструкции по эксплуатации прибора Е7-9';

B) отключить кабель "К-B" от входа вольтметра и измерить емкость кабеля;                                 '

4) определить входную емкость Свх вольтметра по формуле Свх = С£ - Ск,н                 (5.7)

где С-  - емкость входа вольтметра с кабелем.

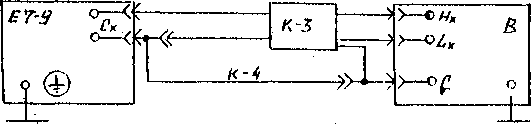

Схема электрическая соединения приборов для определения входной емкости вольтметра

К-3, К-4   - -кабель из комплекта поверяемого

вольтметра;

В          - поверяемый вольтметр.

Рис.5.6

ICO

Результата проверки считают удовлетворительными, если входная емкость вольтметра не превышает 50 pF,

  • 5.3.4.7. Проверкутогу, что основная погрешность измерения силы постоянного тока вольтметра не превышает допускаемого предела на диапазоне измерений с пределом 20^А за межювероч-ные интервалы 12, 24 мес провести методом сравнивания с образцовым током, установл^eоошм по создаваемому им падению напряжения на образцовой катушке электрического сопротивления, в следующей последовательности:

  • 1) подготовить поверяемый вольтметр к измерениям согласно разделу 4 настоящей инструкции' по эксплуатации;

  • 2) соединить приборы по схеме, приведенной на рио.5.7;

  • 3) подготовить калибратор П321 к измерениям согласно инструкции по эксплуатации на него, провести калибровку калибратора;

  • 4) установить декадные переключатели калибратора П321 в

нулевое положение;                           •

  • 5) провести учет смещения . нуля вольтметра, для чего нажать клавишу " ► 0 *   "на передней панели вольтметра;

  • 6) установить на калибраторе П321 значение ■ тока, равное номинальному значению в проверяемой точке, указаншой в табл.5.7;

  • 7) определить показание 1в поверяемого вольтметра.

Результаты проверки считают удовлетворительными, если во всех проверяемых точках показание поверяемого вольтметра удовлетворяет неравенству

(5.9)

10!

Схема электрическая соединения приборов для проверки погрешности измерения силы постоянного тока на диапазонах измерений с пределами 20,200 А, 2,20,200,2000™А

П32!   - калибратор тока программируемый;

К - кабель "К-3" из комплекта поверяемого

вольтметра;

В - поверяемой вольтметр.

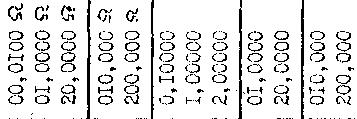

Таблица 5.7

Предел

Проверяемая

Меежговерочный интервал 12 мес. ■

| Мейжюверочный интервал 24 мес.

измерений

точка

Предел допус-

Пределы допускаемых

Предел допуска-

Пределы

допуска-

каемой основ-

показаний поверяемого

змой основной

емых показаний

ной погреш-

вольтметра

погрешности,

поверяемого

ности,единице

единица млзд-

вольтметра

младшего разряда

пего разряда

J/o - A f

Л/о A}

А?

J/o + Ар

20 jjJ

, Со ,0000

±90

04,9910

05,0090

±162

04,9838

05,0162.

10,0000

-±160

09,9840

10,0160

±275

09,9725

10,0275

20,0000

±300

19,9700

20,0300

±500

19,9500

20,0500

- 20,0000

±300

- 19,9700

-20,0300

±500   ■

-19,9500

I

-20,0500

о

го

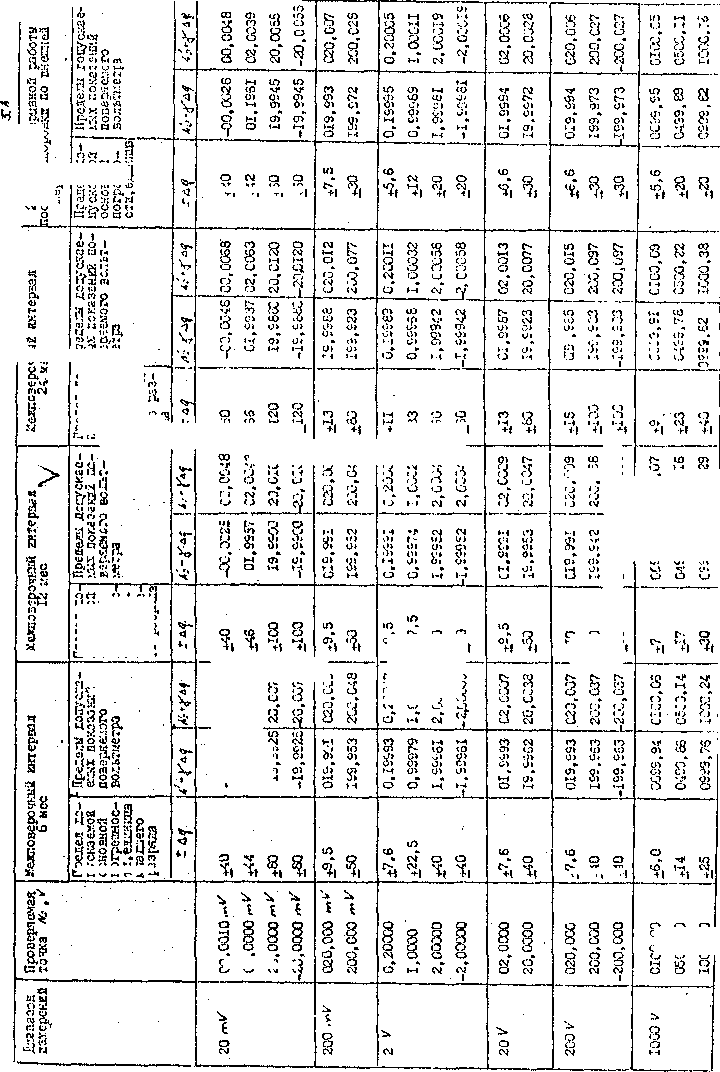

Таблица 5.8

1

Предел •змерения

Проверяемая точка „■ ш Л

Мжтоверочный интервал 12 мес.

Меялюверочный интервал 24 мес.

Предел допускаемой основной погрешности ,единица младшего разряда

Предел допускаемых показании поверяемого вольтметра     ■

Предел допускаемой основной погрешности, единица младшего разряда

Предел допускаемых показаний поверяемого вольтметра

Ад.

Же - Д £

JC + A Q

Ад

Ле -Д д

Je -- Л а

200ju А

020,0001А

+29

019,971

020,029

+48

019,952

020,048

200,000J

+200

199,800

200,200

+300

199,700

200,300

2 т А

0,20000

+29

0,19971

0,20029

'    +48

0,19952

0,20048

1,00000

+105

0,99895

1,00105

+160

0,99840

1,00160

2,00000

+200

1,99800

2,00200

+300

1,99700

2,00300

-2,00000

+200

-1,99800

-2,00200

+300

-1,99700

-2,00300

2Q /м А

20,0000

+200

19,9800

20,0200

+300

19,9700

20,0300

20077 А

200,000

+200

199,800

200,200

+300

199,700

200,300

ZCCOmA

2000,00

+200

1998,00

2002,20

+300

1997,00

2003,00

—2CuQ,00

+200

-1998,00

-2002,00

+300

-1997,00

-2003,00

гО А

2 А

+88

01,9912

02,0088

+136

01,9864

02,0136

— Л « Л

+205

04,9795

05,0'205

+310

04,9690

05,0310

10 А

-AQQ

09,9600

10,

+600

09,9400

10,0600

где Ж-и         пределы допускаемых показаний поверяе

мого вольтметра, указанные в табл.5.7 для данной проверяемой точки .

  • 5.3.4.8. Проверку токо, что основнсн воаяепность измьре-ния силы тока вольтметра не превышает. допускаемого предела на диапазонах измерений с пределами 200 А, 2,20,200,2000 ™А за мешюверосные интервалы 12,24 мее, провести методом сравнения с образцовым током в следующей последовательности:

  • 1) подготовить поверяемый вольтметр и калибратор P32I к измерениям согласно их инструкциям по эксплуатации;

  • 2) соединить приборы по схеме, приведенной на рис.5.7. Установить на калибраторе P32I тУK,•paвJшй номинальному значению тока в проверяемой точке ЛО , указанной в табл.5.8;

  • 3) произвести усет смещения нуля на проверяемом диапазоне измерений поверяемого вольтметра;

  • 4) определить показание Ув поверяемого вольтметра;

  • 5) провести проверку по п.5.3.4.8 (3,4) во всех проверяемых точках, указанных в табл.5.8;

  • 6) для проверки погрешности в проверяемых точках 200, 2000 тД на диапазонах о пределами измерений 200,2000 «А, соответственно, соединить приборы по схеме, приведенной на рис.5.8;

  • 7) изменяя силу тока калибратора П32[, установить цо по

казаниям вольтметра В7-39 падение напряжения на катушке электрического сопротивления Р, равное 200     ;

  • 8) определить показания ^в поверяемого вольтметра.

Результаты проверки считаются удовлетворительными,если во всех проверяемых точках *0 показания поверяемого вольтметра .Ув удовлетворяют неравенству

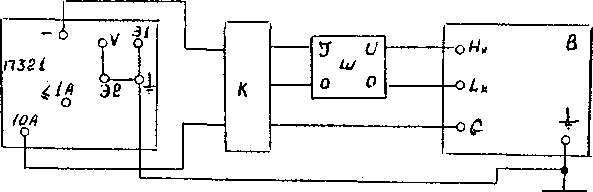

Схема электрическая соединения приборов для проверки погрешности измерения силы постоянного тока на диапазонах измерения с пределами 200, 2000 in А в проверяемых точках 200, 2000 тА

П321   - калибратор тока программируемый;

Р - катушка электрического сопротивления P32I

(В = I й - в проверяемой точке 20(0 т А;

R = 0,1 Й - в проверяемой точке 2000 т>А);

KI - кабель "К-2" из комплекта вольтметра В7-39; В7-39 - вольтметр универс-елший цифровой;

К2 - вкабель "К-3" из- комплекта поверяемого вольтметра;

В - поверяемый вольтметр.

Рис.5.8

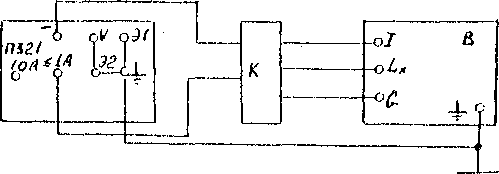

Схема электрическая соединения приборов для определения погрешности измерения силы постоянного тока вольтметра с тунгом

10 А

П321    - калибратор тока программируемый•

К       - кабель "К-3" из комплекта поверяемого

вольтметра;

Ш - щунт I0A;           '

В — поверяегшй вслытрметр.

Рис.5.9

£ AO +                        (5.8)

где А/о-ц Ал&у ~ пределы допускаемых показаний поверяемого вольтметра,ушззаюше в табл.5.8

  • 5.3.4.9. Определение основной погрешности измерения силы постоянного тока вольтметра с шунтом 10 А за межюверочнне интервалы 12, 24 мес провести методом сравнения с образцовым током в следующей последовательности:

  • 1) соединить приборы по схеме, приведенной на рис.5.9;

  • 2) установить на поверяемом вольтметре в режиме ручного выбора диапазона измерений диапазон измерений о пределом 10 А;

  • 3) установить ток калибратора, равный номинальному значению тока в проверяемой точке, указанной в табл.5.8 для диапазона измерений 10 А;

  • 4) определить показание 5в вольтметра в данной проверяемой 'точке.

Результаты проверки считают удовлетворительными, если показания вольтметра не выходят за пределы

М'&у £ Jg                        (5.10)

где       и 4/а^- пределы допускаемых показаний поверяе

мого вольтметра,, указанные в табл.5.8.

  • 5.3.4.10. Проверка того, что основная погрешность измерения силы переменного тока вольтметра за межповерочные интервалы 12, 24 мес не превышает допускаемого предела для токов

до 20 тА провести по приведенной ниже методике.

Погрешность измерения силы переменного тока свыше ' 20 тА и с шунтом 10 А гарантируется конструкцией шута вольтметра.

Проверку основной погрешности измерения силы переменного тока до 20 /пА провести в следующей последовательности:

  • 1) подготовить поверяемый вольтметр и установку .BI-2?

(прибор Ш-9 с блоком ЯВ1-22) к измерениям согласно их инструкции по эксплуатации;            '

  • 2) соединить приборы по схеме, приведенной на рис.5.10;

Примечание. Перед подключением в схему резисторов С2-29В измерить их сопротивление вольтметром В7-39. Д^г^^сь^^тся применять в схеме резисторы с. отклонением сопротивления от номинального значения не более чем на . +0,1%.

  • 3) установить значение и частоту выходного сигнала уста

новки BI-27 (прибора Ш-9 с блоком 5ПВ-22) для данной проверяемой точки Мз в соответствии с табл.5.9.               '

После установления параметров сигнала установки BL^27 (прибора Ш-9 с блоком Я1В-22) провести отсчет показаний Тв поверяемого вольтметра. При частотах входного сигнала ниже 400 Ег отсчет показаний произвести при включенном фильтре.

  • 4) провести проверку основной погрешности измерения силы переменного тока во всех проверяемых точках и на всех частотах, указашых в табл. 5.9.

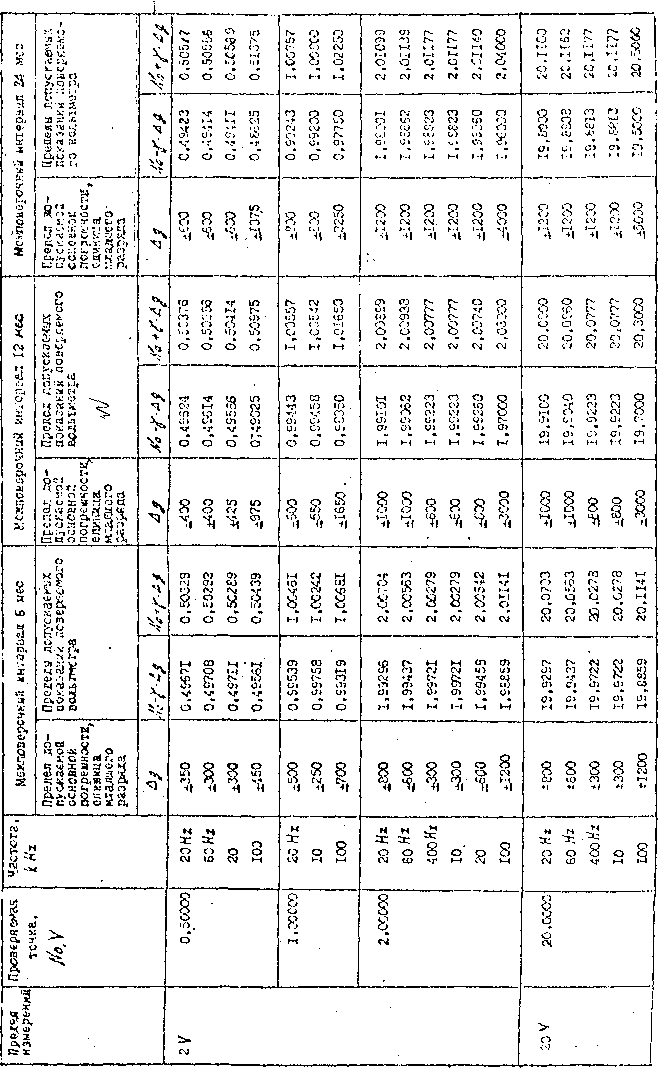

Результаты проверки считают удовлетворительными, если во всех проверяемых точках и на частотах, указанных в табл.5.9, показания поверяемого вольтметра удовлетворяют неравенству

Л>-4 j % * К * л у, (5.II)

где //'-4 у и       пределы допускаемых показаний поверяе

мого вольтметра,указанные в табл.5:9.

Пос н±<?р^игя

Пронепялуая точка о,

СмячвЕие кал-р/йенил уста-аськи 31-27 %рлбзра Ы-9 с блоком

Г11В-22)

Частота напоя-sairzs

ЫегповерочнаЗ интервал I

З'мос

Ме.тпозерочяиЛ интервал 24 мес

Предел до-

Г.усна«<ой оснописЛ Еэгрсдиоети, бДЮСШЖ ?.-~Лч шего разряда

Предел 7*nvci:ae‘.fyi показаний uoDepHOLiora иальглэтр^'

ЧГ'О :;e-i д^пус-ллкоя— кол погрсд-;-'ости, е.дзиогда д:дддзгс рлсря-дя

[Грелся „•’л~ус.':.?.о,-'иХ .'л< к;-..и.и

’ njb-?p-c:.!0ro эол.ы:.;н гка

■*■ Да

й?

+v

2% л л

001,000л-А

0,101

40 Hi

±304

000,6%

00Г,304

507

OM.-iSi

087,507

10

±304 .

СОО.696

001,304

507

000,453

СО!.507

20

-318   .

000,632

001,318

627

000.373

001,627

020,0'00,* А

2.020

40 Hz.

*330

019,610

020,390

6%

С19,з:о

020.6%

10

±390

019.610

020,3%

6%

019.380

020,650

20

jOTO

019,330

020,670

1140

018, КО

021. КС

2С0,СС0^ А

20,2

40

4.1200

198,800

201,200

2000

198,000’

2C2.QCO

IC

41'098

198,800

207,098

20С0 ,

158,000

2C2.G00

20

±4000

196,000

204.000

154 ,000

208,, Ой

' 2 .Т7 Л

2,00000

23,2

40 Hz

±Г2СО

1,98900

2,07200

2600

1,95000

2,огс-со

10

*1200

1,38800

2,01200

2000

I.SECCC

2.02800

1

*

20

. ±4000

I.S80C0

2, С ОСО

60СС

1,94000

2.06006

20 "Г А

20,600

1

188-2 1

40*

#1200

19. дао

2O.I2OG

2С00

is.gocc

20,2000

1

10

-1200

19^800

20,1260

2KJ0

тз.гооо

20,2000

20

4 ООО

19,6800

20 4600

.6600

19.^0%

.

20,6000

2СС    А

020,000

168,024 !

40 Hi

390

019,510,

020,390

■ 650

019.350

£20,650

1

i

5

390

019,610

020,390

650

0(9,350

020,650

t

i

-Z‘         !

<

10

390

019.610

020,350

650

0(9.330

020,650

!

.

20

670

019.330

020.670

1140

Я 3.560

02Г.Т40

■ 2ССС т

! сого.оо

182.01 i

40 Hi

309

00(6,91

0C23.Q9

515

0014.83

0025.15

!

5

309

0016,91

0023,09

5IS

(ХЯ4.8Л

0025,15

L .

i

rc

309

00(6,91

0023.09

SLS

0СГ4.А5

0025.15

-----------

по

Схема электрическая соединения приборов для проверки погрешности измерения силы переменного тока на диапазонах измерений о пределами 200,2,20,200,2000 тА

R - резистор

С2-29В-0.125-Ю0 кЯЮ,1 %1,0-А - на пределе

200 j«A;

С2~29В--0,5-10к£? -+0,1 % -1,0~А - на пределе

2 hi' АI

два соединенных последовательно резистора С2-29В--2~4,7 кГ2 ±0 ,1 %-1,0-А - на пределах 20,200 , 2000 mA;

К - Кабель            из комплекта прибора

ШС-27 (Ш-9);

В - поверяемый вольтметр.

Рис.5.10

Ill

  • 5.3.4.II. Опраделениеосновной погрешности измерения отношения двух постоянных напряжений шроподнть методом срапсо-ння с отношениями образцовых напряжений п следующей последовательности:

  • I) подготоВиот пильтметр м исмepенит оснoшеннт двух постоянных напряжений согласно разделу 4 настоящей инструкции по эксплуатации, провести его аптокалибровку;

  • 2) подготовить два прибора B5-I2 к работе, провести их калибровку относительно друг друга;

  • 3) соединить приборы по схеме,              на рис.5.ВВ;

  • 4) подать на входы "Нх", "Вх”, "Ну", "Ву" напряжетш, указанные п табл.5.В0 для данной проверяемой точки, и определить показания £в поверяемого вольтметра;

  • 5) определить погрешность измерения отношения двух штсттхо^^ых напряжений в данной проверяемой точке

    (5.В2)

где dg - погрешность измерения отношения в данной проверяемой точке п процентах;

- показание вольтметра в данной проверяемой точке;

$ - действительное значение отношений       ~

Схема электрическая соединения приборов для определения погрешности измерения отношения двух постоянных напряжений

-8

-О Й Rl-f?

Ш2 НЮ

о—

Kl

'' '-г

кг

Л») ПЛ

о© (f)

$—

w @<?

---------------------I-J

Ш-12

- прибор дум поверки вслгътметров, дифферевдаитьшй вольтметр (2 шт.));

84

84

KI

- кабель Ч--1" из кошлекта             вольтметра;

ГО

К2

- кабель "К-43" из комплекта повершемого вольтметра;

В

- поверяемый вольтметр.

Рис.5.1!

1000,00

to о с

to

• о

to

р

to

о

8

S

соГО? с * ro

ro tn bro o>

ro k

1

1000,0

ГО

ГО

м

ы

о о

84

84

го

ГО

го

го

to

Проверяемая точ-

о р

р о

о о

О о

О о

о о

8

о о

8

£0

о о

о о

о о

?

о о

V

£

?

8

?

о

о

о

о

84

о

84

нч

to

го

СО

ьч

го

to

84

Ы

м

о

to

ГО

ГО

ГО

Их

CD

+t X

- CO

8

00

о

О

м

00

о

3

to

>

'to

*-5 toi

о

Ъ<

f CD

О

5 с

to

to

СЭ

CD

X

ro ro

to

CD

ы

М

ы

84

нч

нч

84

84

о

84

84

О

о

to

0“ co

84

b"

CD CD

H

I

н

1+

1+

н-

1+

н

i+

1+

1+

1+

1+

t=2

о

о

о

о

о

о

о

с ')

о

о

о

о

Е о

CD

ftto'

"■

*

"•

*•

Ого

ft: to

O CD

3

о

07

>-

2».

8

8

8

го

8

4^ сл

to аз

О

cd

to -••5 CD

сл

с Ь

“ о

M

CD b

О

1 Л

1

£

= =!

н-

н-

Н-

1+

1+

1+

!+

i+

1+

1+

!+

M

ft

z n

ci

С ft

О

о

о

о

о

О

О

со

о

Г—1

О

toe:

+“

о O

03

ft С

8

н:

2 to

8

У

45

>и СП

о о

8

о

-0

го ~о

Г-|

>£-о

о

го

~ го

С: {

о

£ с:

Г„ ro

СП

СП

-0

O

T

T

6

- Ss

Л ro

!+

1+

!+

1+

i+

н-

1+

1+

н-

1+

++

ft

- . +

р

о_

о

О

р

р

о

о

О

О

c-

+ о

l

ro

мч

84

£5

нч

нч

ы

W

CO

+—

С";

Ь

-tt-t

-t

со

со

О

to

С

Г'

S з®

о

to

— t

>-

•4 2

7

ro •

CD I

to** i

1

8-'

т

!

Таблица 5.IO

Определение погрешности измерения отношения двух постоянных напряжений провести душ напряжений одинаковой и противоположной 1ЮЛЯрНОСти.

Результаты проверки считают удовлетворительными, если во всех проверяемых точках погрешность измерения отношения двух постояшшх напряжений не превышает предела допускаемой основной погрешности, указанного в табл.5.10.

  • 5.3.4.12. Опредоление осиовнон вогйешности измеревмя отношения оредоеквадрамичоокого значения nоромонннгн напряжения к постоянному напряжению проводить методом сравнения с отношениями образцовых напряжений в следующей последовательности:

  • 1) подготовить вольтметр к измерению отношения U^/Ur-. согласно разделу 4 настоящей инструкции по эксплуатации, про-вооме его автокалибровку;

  • 2) подготовить прибор BE-I2 к работе, провести его калибровку;

  • 3) оноииlсемь приборы по схеме, nриводоооой на рис.5.12;

  • 4) подать на вход "Их",. "1х" проверяемого вольтметра от установки BI-27 ■ переменное напряжение значением 20 V частотой I00 kHz , а на вход "Вг". " Ly" - постоянное напряжение значением I V от прибора BI-I2. Определить показание £в поверяемого вольтметра;

  • 5) . -определить погрешность измерения отношения переменного напряжения к постоянному-в данной проверяемой точке по фор

муле

8 в - У о

)• 100,

(5.13)

где

Aj -. погрешность измерения отношения U^/L'~ в данной проверяемой точке в процентах;

геская соединения приборов для определения врения отношения U~/U—

ай «

&e - показание вольтметра в данной проверяемой точке;

- действительное значение отношения L/u-

(в данной проверяемой точке    =20).

Результаты проверки считают удовлетворительный! если погрешность, вычисленная по формуле (5.13), но превышает (+0,65) % за меяловерочный интервал 6 мес; (+1,55) % - за меж-поверочний интервал 12 мес и (+2,55) % за межповерочный интервал 24 мес.

  • 5.3.4.13. Определение основнсй вогрешнортш измеренин электрического сопротивления постоянному току в течение 24 непрерывной работы вольтметра после калибровки его по внешней мере э.д.с. провести методом сравнения с образцовой мерой в следующей последовательности:

  • 1) пндонтнвить вольтметр к измерениям'согласно разде -лу 4 оaстгящеP инструкции по эксплуатации;

  • 2) через 2 Ь после включения провести калибровку вольтметра относительно внешней меры сопротивления по методике, приведенной в п.4.2.5.2 настоящей инструкции, и оставить во включенном состоянии;

  • 3) через 24. h провести автнкалибровку поверяемого вольтметра;

  • 4) подсотдиоить к поверяемому вольтметру образцовую меру, тип котнкнр указан в табл.5.11. На диапазонах измерений с пределами 20, 200 я , 2, 20, 200 Ио подсоединение образцовой меры провести по чеTыктхпроводноP схеме, привтдтоонP на рис.5.14, 5.I5; на диапазонах измерений с пределами 2000 Ио, 20, 200 MSI - по двухпроводной схеме;

  • 5) на проверяемом диапазоне измереший провести учет сме-

Таблица 5.11

Предел измерений

Проверяемая точка С к£1

Образцовая мера

Сопротивление образцовой меры

Предел допускаемой основной погренино-сти    , единица

младшего разряда

20 Я

00,0100 Я

P3I0

0,01 Q

20

01,0000 Я

Р3030

I Я

22

20,0000 S'?

Р3030(2)

10 Q

50

200 J2

100,000 Я

Р3030

100 Я

20

200,000 Я

Р3030(2)

100 Я

30

2 к Я

0,10000

Р3030

100 Я

6

1,00000

Р3030

I к Я

17

2,00000

Р3030(2)

I ts?

30

20 к Я

01,0000

Р3030

I к Я

6

20,0000

Р3030(2)

10 к я

30

200 к S?

010,000

Р3030

10 к Я

G

200,000

Р3030(2)

100 к я

30

2000к Я

0100,00

РЗОЗО

100 к Я

7

2000,00

P40I3(2)

I И Я

40

20 МЯ

01,0000 MS2

P4013

I MS?

II

10,0000 МЯ

Р4023

10 мя

44

20,0000 MS?

Р4023(2)

10 мя

80

200 МЯ

010,000 МП

Р4023

10 м я

220

100,000 МЙ

Р4033

100 м я

400

200,000 М Я

Р4033(2)

100 м я

600

Примечание. (2)- две, соединенные последователь

но, катушки электрического сопротивления

Пб

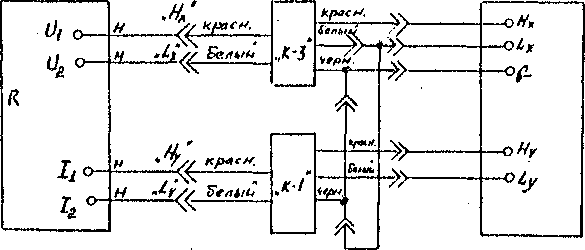

Схема электрическая соединения приборов для определения погрешности измерения электрического сопротивления на диапазонах измерений с пределами 20, 200£2 ; 2, 20, 200 ti? (кроме проверяемых точек 20, 200 12 ; 2, 20, 200 к Я)

Ц - мера электрического сопротивления однозначная

Р3030 (P3I0);

Н - наконечник из комшюога поверяемого вольтметра;

"К-I", "К-3", "К-4" - кабели из комплекта поверяемого

вольтметра;

В - поверяемый вольтметр.

119

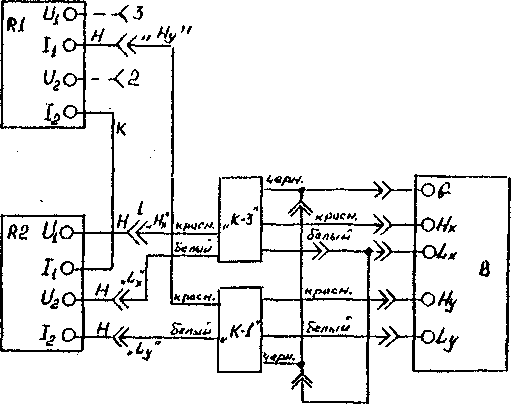

Схема электрическая соединения приборов для определения погрешности измерения электрического сопротивления в проверяемых точках

20, 200 Q ; 2, 20, 200 к Я

51,52    - мера электрического сопротивления однознач

ная Р3030;

К        - кабель "К-2" из комплекта поверяемого вольт

метра;

П        - наконечник из комплекта поверяемого вольт

метра;

"К-1","К-3",К-4" - кабели из комплекта поверяемого вольтметра;

В       - поверяемый вольтметр.

тения нуля,д :л чего отсоединить проводник "Ну" (красный)кабеля "К-1" (см. рис.5.13) от клеммы "Ну" проверяемого вольтметра и нажать клавишу "Ю*" поверяемого вольтметра;

  • 6) подсоединить согласно рис.5.13 образцовую меру и определить показания Нв поверяемого вольтметра;

  • 7) в проверяемых точках 20, 200 Q ; 2^20, 200 к Я проверку погрешности измерения провести по следующей методике:

подсоединить образцовые меры к поверяемому вольтметру

по схеме, приведенной на рис.5.14;

по методике п.5.3.4.13 (5) провести учет смещения нуля; подсоединить проводник "Нх" кабеля "К-3" к клемме *UI".

меры сопротивления R2 и определить показания Ej поверяемого вольтметра;

подсоединить проводник "Нх" кабеля "К-3" к клеше " U.2” меры сопротивления Щ и определить показания Ед поверяемого вольтметра;

подсоединить проводник "Нх" кабеля "К-3" к клешле " UI" меры сопротивления Щ и определить показание Eg поверяемого вольтметра.

Результат измерения образцовой меры вычислить по формуле: R = Ro - Р9 + Е/ ,              (4.14)

изм d л

где R,......         - измеренное значение образцовой меры

сопротивления;

ЕрЕ^Ез ~ показсошя вольтметра, указанные выше.

  • 8) ■ при проверке погрешности на диапазонах измерений с пределами 2000 И2 ,20, 200 Мй учет смещения нуля не проводит и сопротивление кабеля . "К-2" не учитывают;

  • 9) определить погрешность измерешиг электрьтаеского сопротивления aR во всех точках, кроме пвореряехих точчк 20,

200 Q ;  2,20,200 kSi . по формуле

см нч

Ю

Ен

эК

о

о § О о

*

ю

о рС

I c { m О Он « РнО) о

О) E Q w XS о к

С 02

и>— ш 5

S3 i

Ц) и О

02 Г 0> о N S

O

к

X

<

0)

о

PQ

W

О

5

ЕГ

в

со

о

d

3

&

рн О

Р. Ф

о

о

S

о

о го о юю 02 нн

м* о —< к-н

02 О I—I (0

05 м

g    с;

*  о

О Ж нн

02

о

о

О

СО

00

ни

О

О

го

со

со

Рн

Рн

рЦ

02   Q CV О

k-ч     СО кн СО

.Г'- со О с\> ю

о г- ю

о г- ю

о* о г- а) о н— ю 02 ю

о г- ю

О <5 GJ

C -0

о

о ьн V— нч

с; с»

О

2-1 ——i

с &

-2 о

О

1—

О) о со

02 О CO 02

02 Ю С

и о >- о

F—4

а. о о

го

»--» <.0

о

О

vh

нч

Cl G

X X

о

V а) о н-ч »-ч

02

е; nJ 22 & О "ч

Е "ч

о о о о о*

Ы

02

07

■ л

02

<-V/

Oi -К

02

Az О О 02

Предел измерений

Проверяемой

точка

9Г.О чо

010,000 МР

100,000 А9

200,000 А

Образцовая

мера

Р4023

Р4033

Р4033 (2)

Сопротивление образцовой

меры

M Si

100

100

мл

I

I

1

i

Предел допускаемой основной погленности, единица младшего разряда

Ме;епооероч-   Уакпоэероч-

ный интервал

о мес

ный интервал |

12 мес.    '

-j----------------------------------------

I Мееспооероч-| ный интервал |      24 мес.

400

.600

I !

I

i

j

*

I

i

230

500

S00

440

800

1200

примечание.

(2) . - две, соединенные последовательно, катушки электрического сопротивления,

да

2*

s

а

а

25

да

да

?0

да

•£

42

SJ

CD

рд

о

CD

о

Ъ

о

о

о

да

о

E5

g

•CD

S3S

CD

э

о

о

о

Й

2S

2

f    ,

C-

0 да

г*» s-Э sd

.-Т'

о

И

4

да

S

ЛГ-

tsj

Hi

£

ы

jS

н

0

CD

SJ

■»

п

б

Й0

0

в=?

is

о

§

о

CD

'“Л.

25

Л~

0

03

со

со

CD

да

•DI

да

О

CD

60

О

да

да

да

с

о

О

?j3

•d

.0

S:

О

СО

да

id

да

да

о

г»

S

%

co

s

1

Е4

S3

а

о

да

дае

да

да

См

о

■э

о

♦0

О

:—i

0

Ьт*-

н

а

50

^3

да

о

о

5

Ы

;-Р*

.0

О

со

•да

да

со

в

О

*9

а

о

в

>3

§

да

>4

>—

£3

a

О

о

ts

гя

35

о

да

id

СО

•О

да

да

H

а

»

Д

CD

б~Р

а

й

о

is

3

1

£5

Ч

о

S3

>5

Ф

ЕЙ

is

да

§

S3

!—«

да

ч

2

CD

3

м

со

^3

о

да

Hs

Ф

>4

да

s

far’

CD

ks

О

д

О

о

1

j

s

Чз

со

tr*

да

<0

СО

о

да

?■»

да

КО

да

jXj

£J

S

да

5=3

►I

да

да

Й5

■w -

0

да

03

f-3

•;п

03

Еч

со

да

да

да

05

-4

О

да

да

<0

to

Ч

да

Q

sc

а

s

;35

да

да

с

<3

<0

да

да

да

о

о

-СО

ЕЯ

да

Г>

£3

Q

<<

<;

g

Ен

а

X

да

да

да

о

да?

да

а

■да

«S

да

Р

Оч

С5

м

а

а

CD

да

о

о

24

'^~з

да

о

да

да

CD

да

Ч

•CD

CD

53

0

да?

да

Hi

да

•да

о

со

3

н

гда

Q

2

CD

►»

а

CD

D35

0;

о

да

да

ЬН

да

да

Н

да

да

о

со

сп

да

CD

A*

>—4

o'"-*

да

2

is

да

да

1;

а

со

да

.да

со

4-

И

да

CD

.'••0

0

о

да

да

ш

CD

!-j

да

да

2J

о

'да

да

Р

ц

Н-1

w

■О

.b

w

0

2

да

да

да

CD

да

1 30

о

да

о

да

да

О

1^

0J

о

'C

?o

Ed

да

м

S

•S3

да

да

is

б

2

М

да

о

да

г» Э

О

в

«0

?>

'5

0

О

■■д

с

да

* <■

да

да

5<i>

да

ч*

с

со

со

■?^ i

о

0-

ад

CD

i-г

Ох

да

да

«

»—<

25

Vх 1 4

о

<“3

о

42

I ‘

0

да

CD

>4

а

ф

Q

да

с

с

да

Й

•да

t

да

гН

CD

0D-

■SS

CD

.0

С

у<3

о

jg

i*d

CD

• '•

со

да

со

S3

да

да

СО

‘-3

о

0

2

0

•00

ад

да*

>3

да

да

2

‘23

2

*

ъ

CD

да

а

Л

25

да

с>

да

да

03

:

да

да

со

да

а

да

Ь3

да

К?

О

Д

а

—!

«—i

<D

0

»-i

?—

£з

да

да

да

М

43

о

со

ы

"'ч

S3

?-~

CD

О

Kd

с

О

Г—!

■CD

0

S

да

£3

да

i

со

со

н

§

б

да

да

2

CO

is

is

CD

2

■0

э

~0

*--

со

б

да

да

id

да

ъл

да

со

о

СО

со

isj

да

Й

*<3

:0.

CD

tr

н

да

о

о

дас

да

О

is

да

о

со

да

03

>5

О

им

j=-

CD

СП

S-ч

да

/•ч

да

да

да

м

да

н

р?

о

О

o

CD

►е

S

а

да

с-

да

да

43

да

да

с£

да

м

да

^3

0

а

да

•0

да

а

го

о

о

го

а

да

ч

да

да

5

й>

£3

да

s

о

V;

,So

да

Г!">

Ок

о

is

ъ-

СО

£=

да

X

о

=-3

да

Н"

CD

О

со

>-5

03

2)

да

о

со

да

со

2

со

S

о.

О

CD

CD

2

>-=

S3

со

да

н

со

о

а

7>

«•

о

42

со

jZj

'■£

§

is

CD

Ей

S

-<q

со

да?

да

н

s

?0

03

гО

j-S

сх

да

ч

я

03

р

да

s

О

0

да

о*

о

CD

гч

Т5

43

со

42

о

2

03

g

’О

К

О

is

S3

Й»

S

да

Р

о

«о

м

О

да

да

2

а

со

.да

wm

О

а

03

да

да

я

да

V*

да

03

о

•л •

о

КП-

о

a.

•-M

да

О

5-В

S

ГЭ

2

£3

о

ф

да

jd

Оч

CD

да

CD

да

да

>9

s

>-~ч

м

оо

CD

о

0.

30

а

ф

o

да

СП

^23

0

да

ч*

с»

о

и~ч

СП

W

77

S3

ЛТ»

£3

СЯ

*5

p

$4

• -.

о

•25

CD

а:

со

ф

а

СП

О

с

CD

а

03

is

О

23

да

CD

о

<3

я

со

о

d

5S

б

>—<

S

•-<5

M

P

so

S

.0

О-

ьда

о

о

«

О

сл

р

о

(0

•в •

6

а

>3

да

о

|£ь

вг-ч

•ч^

CS

а

03

Ем

да

о

Чм»И>

0

0

со

•—,

о

,'<5

o

а

О

4!

со

«.»

о

о

ко

н

-

p

j

52

С

!■

;

да

мери проводить но четырехпроводной схеме, приведенной на рис.5.13, 5.14;

на диапазонах измерений о пределами 2000 к£2 ,20, 200MQ--по двухпроводной схеме;

  • 3) определить показания I® поверяемого вольтметра;

  • 4) в проверяемых точках 20, 200 Q , 2,20, 200 к Я опрег-деление показания вольтметра Rs провести в следующей последовательности:

подсоединить образцовую меры к поверяемому вольтметру по схеме, приведенной на рис. 5.14;

измерить сопротивление перемычки R, подсоединив измерительные кабели "К-3", "К-1" к клеммам "2-2" образцовых мер сопротивления;

нажать клавишу " >0 «  " поверяемого вольтметра;

подооединить измерительные кабели "К-0", "К-1" к клеммам "I-I" образцовых мер сопротивления;

определить показание Rb поверяемого вольтметра;

  • 5) определить . погрешность измерения электрического сопротивления но формуле

a -.SUlJSL ,             (5.15)

n " £

где Дп - погрешность измерения электрического сопрстив-ления;                 .

Ев - показание поверяемого вольтметра;

Ro - действительное значение образцовой меры,указанное в ее аттестате;

X - цена единицу младшего разряда данного диапазона измерений.

Результаты поверки считают удовлетворительными^ели во всех проверяемых точках Л/о погрешность измерения электрического сопротивления не превышает предела допускаемой основной погрешности, указанной для каждого межтведэчного интервала в табл.5.12

--   5.3.4.15. Проверка обеспечения вольтметром математической

и логической обработки результата измерения

Проверку математической и логической обработки результатов измерения проводят одновременно о опробованием вольтметра по методике п.5.3.2.

Результаты проверки считают удовлетворительными, если отсутствует индушция хотя бы одного сообщения "Bit HI", где XX число от 01 до 07.

5.3.4.16. Проверку вольтметра на соответствие

ГОСТ 26.003-80 провести по методикам, приведеш-шм в гя.5.3.4.16 (1,2):

I) провепку обесиечеспя вольтиетртм интерфейсных функций ИЗ, ОШ, П4, ДО, СИ!, 31, СЫ, 31П и выдачи информации в K0II провести в следующей последовательности:

соединить приборы по схеме, приведеншой на рис,3,15;

подготовить поверяемый вольтметр и устройство 303 (ЭКГШ-903) к работе в соответствии с требованиями их инструкций но эксплуатации;

усте^новить во второй канал ввода/вшида Э1ГШ-903 блок сопряжения I из комплекта Э1ГШ--903;

установить переключатели на. колодке "АДРЕС": "ТПД" - в нижнее .положение, "О" и "3" ~ в положение "О', а остальные -в .пол.тжееие "I" (код в ГОИ-7) на прием - 6, на передачу ~ у ).

Схема электрическая соединения приборов

для проверки вольтметра на соответствие

ГОСТ 26.003-80

экам

•Е

8

кап

ноп

ЭКШ  - устройство управления и обработки данных

903;

К      -        из комплекта устройства 903;

В .- поверяемый вольтметр

Рис.5.15

Для проверки интерфейсных. функций CDI, 114, ДО проверить в соответствий о инструкцией по эксплуатации ЭКВ--903 последовательность выполнения программы:

ВЫЛ

5 FHA А -- f.0£00 ТО fOg.U

10 Г f-        THU'W

15 СМ Л '"М'’

20 F0$ МО Г В

25 о о грлт (?, с о) д

30 А £ X то

35 J ту г "НЕЛУ"

40 S ГОР

На индикаторном табло вольтметра должна отсутствовать индакафш "ДУ”, я на дисплее ЭКГШ-903 должно бить сообщение: "IIE ДУ”,

.45 О 'УМ "

50 DTSP ”4 У, емж хмохufOf

55 S TOO

На индикаторном табло вольтметра должна быть шщикащя "ДУ", а передняя, панель должна быть заблокирована. Нажать и отгустить клавишу "BUM" на передней панели вольтметра, светодиод "ДГ должен погаснуть;

|ШХ)да|       [Kill

60 UM D ,!0'6 "

65 our POT (5,2 oj /О 769, "(ЗПН)”

70 ms p ”RflM P2P /(Pft А У >

75 S TOP

Нажать и отпустить клавишу "ВНМ" на передней панели вольтметра, свсходиод "ДУ" должен продолжать гореть:

ЦЩЛ]    ГвжП

80 OUTPuГ (5,20) 1О7&.4, ’!(Пнн)”

85 J ES P г л у не Г SJ ? ’"

90 W/// Г AРРо

95 C/vA "U6"

100 XlgP >2? У*

105 W/W Г У'ооо

110  31SP "П/, СП/, 4Н1 В НОРИ£ "

И5 ЕАд

Светодиод "ДУ" должен погаснуть па 5д затем загореться, после чего опять погаснуть.

Результаты испытаний считают удовлетворительными, если выполняется вышеиршзеденная программа, а после выполнения ев на дисплее ЭЮТ-903 индицируется сообщение: "114 ,СИТ,,ЛЩ J3 Н00ШЕ”.

Для проверки интерфейсной функции СЫ проверить выполнение приведенной ниже программы:

[луж] Г~Г ГзН Го~1 ГмГ

  • 130 2MAf'U6 ", "Mi R3 ТЗ о/ "

  • 131 DU ТРИ Г (2,2 о j /о. 16 О’

135 Ь TS Р " U \ 20 1', PA3. пус к, цыч2 ”

140 S ГОР

Вольтметр должен переклу/п^и'ься в режим изменения Ux. на диапазоне измерений о пределом 20 V , запуск разовнй.вычисснл-ние включено;

[TfpojuT]          [вин]

145 РО&МТ В

150 OUTPU T (£/iS) to 772

155 Ы$р "W

160 STOP

Вольтметр установится в исходное состояние: режим измерения (/гг-; , диапазон измерения 1000 V , запуск периодический, при этом индикатор ",Щ/" светится и все клавиши на пе редней панели заблокировали;

1 СТОЛПЕ] (И
  • 165 CM Si "U6 " "М2 R ! Il FJ Tfts ■ "

  • 166  OUTPUT' (2,2o) TO SSO;

IVO ITSP " [~r2DOriK/l, >o< ФШ/6 ГР,-3//7 HtPL/LM f 4 ..//P.''

J.75 s Top                                        '

Вольтметр должен перейти в решим измерения I -- на диапазоне измерений о пределом 200^,// , коррекция нуля включена, запуск периодический, 4 1/2 разряда индикации;

» СТ) EEU СТ) ПжП

100 ОО'7'РМГ (2,T46'J <07б'6

105 РГур "СБ/ QUDPTit’”

190 MS jS

Результаты испытаний считают удовлетворительными, если выпошншется приведенная выше программа и в конце ее индицируется на табло ЭКШ--903 сообщение: "СЫ В НОНЛЕ", а вольтметр установится в исходное состояние! ,

Для проверки интерфейсной функции ЗШ проверит!, последо

вательность выполнения следующей программы:

Ой] LTJ EoJ Lol [шп]

200 СM.b ,rU/,f ''MSR6T3L'O'

20! ОС ГРО'Г (£ /4SJ /02 лО'

205 ВIS Р ”Ц20ОО, £ПРГ 3 й П РАЗОв/Ш, 3 ф, ПМА       / МШ "'

210 STOP

Вольтметр должен перейти в режим измерения сопротивления по двухпроводной схеме на диапазоне с пределом 2000 к $ запуск разовый. На индикаторном табло вольтметра должно появиться сообщение "_______". Подключить ко входу образцо

вый. резистор сопротивлением I MQ ;

215 FD U Г О 5

220 ГОР НА Г 3

225 О1ГРРГ (2, 2So) /0760

230 V /l I Т <№>

235 ЫГ2Р ''3,1(1" I

240       X FI                          '         .

245 blf "ЗП В HOP/1£'"

250   £ ■’/£

Результаты испытаний считают удовлетворительными,если на дисплее ЭЮШ-903 индицируется сообщение "ЗП В НОШЕ", а вольтметр проводит через I $  5 разовых измерений- и на индикатор

ном табло вольтметра индицируется показание "1000 fcfi ".

Для проверки интерфейсных функций СИ, И5 проверить выполнение следующей программы при подаче на вход вольтметра последовательно постоянных напряжений значениями 10,100     ;

1,10, IC^C^, 500, минус 10 V :

га llj ш ezslj  ns
  • 260  СМ /) f ь" " МрГ( Д / L3F^’r

  • 261  OUT РОГ (2,32 L>j ZA^-iO;

265 WAT Г /ООО о

270  Гм.й "VS"

275   FU А" /V А Т £-/Р.. /о

280   £ Л' 7 £ А (J, 2 7„) j А

205 ЬГЗР "U г "д" V'r

290 WAI Г .то О о

295   С- £ Т'А'Аао

300 F А Ь

"оказания вольтметра должны совпадать с показаниями на дисплее ЭКШ---903. Нажать на ЭКШ~9(Й клавишу СТОП и и pone pm ь выполнение следующей программа:

ЕёУЖО ГТ! ОО  LsZ]   Пж]]

ЗОБ CA!T "5"

310 Т> 7? р "£ к / /О ) n п' П 1,р / / "

315 grop

Включить переключатель "Т1Щ"     [1ТО.Д|        [ВШ1 ]

320 FO / W/ T £ W. /О

325 е л - ГГ' К ( У JP о) А

330 blgP " (/:”Д 'Ч'0

335 W А 1 Г <ООО

340 С а ГР J2.5'

345    к' А' Г)

Установить переключатель "ТНД" в нижнее положение и нажать клавишу "СТОП".

Результаты проверки считают удовлетворительными,если пока зания вольтметра совпадают синдикациеН па дисплее ЭКЛ.1-УОЗ.

Для проверки интерфейсной функции 31 проверить выполне

ние следрэдей программе

Ш Ш ГО Ш (ЖО

350 CMD "U6", ”М0А2 Гф [2 Q0aA'

35! OUTPUT (.2/130) (0330

355 wр J J (ООО

360 Г F 6 Г/1 Г 1 -- { Г H2V Т Т5

365  2) I , Р " 30 HP Т, УСТАНОВИ Т£ 3о/ "

370  &-О ТН 360

375 FOR Т-1 ТаЗ

380 СНЛ ”U ,f

З85 FORMA T 3$

390 OUTPUT (ЗХ Hi      /ОДТЗ /0773, "(Htia^ono)"

395 PF/D !rV3"

400 А (/J~ 2 RTE /

405 CHh “U"

410 OUTPUT (2. ТАЗ") /О ТУТ

415 IF A(l)- 102 UR         THE/U 43"3"

420 TF /?(фд& OR Л(ф-П4 THEA' 49.О

425 I /-    - 4 4 THU Л' ЗЛ О

430 PFSP A(1J "кет. HET ПРЦ4ЦНМ 30 "

435 ио X T I

440 ТЕ Д(Т) f O ТНЕЛ^З"33"

445 WATT 2000

450 C-O SUB 30О

455 DiyP A(l) ''ECl'-OA^HUMHTE 04/

460 Co ro 36 0

Cd EL"J QJ [вил]

465 С HD ’’U6", "too/t? ТО I г QO’r

466 OU Tри Т (Р, 22 oJ Ю P30 ;

470 MSP "1 TT/TBU f£ 0/.,177Р0.4//..’1

475 $ТоР

[Года]     [шИТ]

480 НМЛ 'rU6,ft "HORS ТО2 [ Q0r"
  • 481 0U ТРИ Г (S, 20 О) fOSSll ;

485 СО ТО 36/7

490 .O/lPPOM >ТО Г~ НЕ" ПР1В. ПРОГР/1М. "

496~ Т//7.ГГ SUOO

50 О D Г'цр /](]) ’-3j ft цОщ£>'

SO S' £ О'/)                                    .

Сиять перегрузку но входу "Ite", " /, х”;

Щк| [HT] ШИ СО  ощп]

510  е<р "Об/ ,42 RS' ТОГ"2 <ift
  • 511  ООГРи'Г (2,22?) /026'72;

515 Роо го 333'

520 prgp AT./) С Г* ГО ГО / "

525 Т/Т/Г 30 О О

530 со ГО SO О

535 J)/3Р "OSО'"

540 ГТ/)

Замкнуть между собой входные гнезда вольтметра и повторить выполнение программы со строки 350, Иа дисплее ЭГ®1~99)3 должно периодически высвечиваться сообщение "30 НЕТ. УСТАНОВИТЕ 30 !". Подать па гнезда! "Их", "ZЗ" вольтметра, напряжение значением 2,5 V' , на индикаторном табло вольтметра должно появиться сообщение "0L ", а.на дисплее ОКВЫ-903 -сообщение "102 ЕСТ - 0 L . CHiOTE 0L 1" или "118 Б(1Т « 0L ,

Hi’. Т.ТЕ 01.. !"

Снять входное напряжение, на дисплее ЭКВ','1-903 должно 3 (Лоа появиться сообщению "0 БОТ.ШТ ПРИЧИНЫ 30", а затем -":ч В НОШЕ”.

При выполнении программы со строки 480 на дисплее

"КШ--90З должно появиться сообщение "98 БОТ ~ 1Ш ШШГГШО.'ГАИ" или "I.I4 RIT = НЕ 1IPAB.I СТОПАМ." , а затем через 53 - "3- В ПОЮ”, а на индикаторном табло вольтметра "Стг 40”, после чего должны продолжаться измерения.

При выполнении программы со строки 510 на дисплее ■К!',-903 должно появиться, сообщение "64 БСТ = ГОТОВ”, а затем - сообщение "31. В НОРКЕ".

Результаты проверки считают удовлетворительными, если выполняются все внгеперечислешше (фрагменты программа с выдача на дисплее ЭК.Ш-903 сообщения "31 В НОШЕ";

2) проверку обеупечения прияраммироваино орианов упращ-ления но. передней панели вольтметра через КОН провести в еле-дующей последовдтельности:

провести выполнение следующей            .

ПУСК

0J DO ID

550 СMl) 0.", “МО “

551 Си ТОО г (2,220) !025О;

553 WAIT

ЮОО

555 с

Ъ?

/1 - С ТС-

560 O/SP

‘'ТОД оСоооа/ A 'а

565 Г

£0'010

г    00 0

570 Си ТТ

1Г f О, 0 00) А

575 )

IW / ' Г

ОСО'С

500 А ОКОА

13!

5B6 WSP •ЛРОгРАМ ■ род -MOF-m 6 нОрМЕ '

59U STOP

Последовательно на 5 я должны вшшчатьон решшы 7.-, r U

, Т •,!    R—fflP, P--211P, а па дисплее ЭКШ-903 последив

натально должны индацироватьея оообщеии ”Р0Д РАБОТЕ М0-М5",

а затем "ПРОГРАМ. РОД РАБОТЫ В НОРМЕ"

595 CMD 0J6 ", "М5'Р0 "

695 OUTPUT (9,330) 13250

600 FPP Л‘О  ТОЙ

605 М.5Р " /Ш дел Р А

610 FORMAT' W FS,0

sis Output (2,610) а

620 WA 1 Т 6000

625 /УРХ' А

630 л.ТЛ/’ " ПРОГРЛ М , ПРВрРА £ HOP-H

635 STOP

Последовательно на Б 3 доданы включаться диапазоны измерений о пределами 20, 200 Я , 2, 20, 200, 2000 л &■ : 20, 200М Q, а на дисплее ЭКШ-903 иоаявдоттвлъпо дотшо индч.ци-рощтася сообщение "11РЕДЕЛ P0~B7,!, а затем "ПТРЛ.ТЛМ.ПРЕДЕЛ В ШИШЕ”

(гатск] [б] р] [о]     [шт]

  • 640 CM “OR" ''М'ОГЯ ЮО"

  • 641 OUTPUT (3,2QO) 003SO

645 WATT 10000

650 670 'W

66 5 forma t e12.10

660 Eff'TTR (1065) A

665 MSP A

665 DISP в

670 v/fiT гооо

675 ао ТО 655

680 STOP

Подать ка гнезда "Нх", "L х" вольтметра постоянное напряжение значением I И , а на гнезда "Ну, " L и " - 0,11/. Вольтметр должен измерять отношение  .Ш.-В ка диапазоне о

pyrv пределом 20, запуск периодический, фильтрация включена. Показания вольтметра должны равняться Ю и совпадать с показаниями на дисплее ЭКВИ-903.

Нажать клавишу "СТОП" ЭКВМ-003.

Провести проверку программирования вольтметра на выполнение программы измерения сопротивления по четырехпроводной схеме на диапазоне измерений с пределом 200 к Я с внутренним периодическим запуском, фильтр включен, Б 1/2 разрядов индикация о предварительным запоминанием смещения нуля, выполнение программы 01 математической обработки результатов измерений с константой С = +10,0000.

М ГЮ ГТ~] Щ~]  ШШ
  • 685 CM D ”U6” '"МЬЛЧ ТО F{ 12 POi У*00,0000 WPUf”

  • 686 output (г,гго) oocso;

600 LISP "ПРО/, RI ПР, 9005,5 f/2, B6H '"

605 STOP

Подключим к входным гнездам "Нх", " L х" вольтметра сопротивление 100 5Q по'четнрехлроводной схеме измерения.

Qipom 1      J впи J

700 CMD "V5,r ......       .....“

705 FORMAT BfS.iO

710 E/v TER ((,705) A

715 I "ISP А "РЕЗЛЫЪ ПРО(,Л*30.ОО0+/-Ц030 гг

720 WAIT SOOO

725 GO TO 7A0

730 ЕД/D                                          ,

Сравнить результат вычисления но протргшме 01, отображаемый на дисплее ЭКВ'МООЗ, о показаниями вольтметра.

Результаты проверки считают удовлетворитель1шми,если выполняется приведенная программа я в процессе выполнения программы (строки 685-730) результат вычислений по программе 01, отображаегдай на дисплее ЭОМ-903, совпадает с показаниями поверяемого вольтметра.

5,4. Оформление результатов поверки

5.4.1. Результата поверки оформляют путем записи или отметки результатов поверки в порядке, .установленном метрологической службой, осуществляющей поверку.

Вольтметры, не прошедшие поверку (имеющие отрицательные результаты поверки), запрещаются к выпуску в обращение и к применению.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

МЕТОДИКИ ПОВЕРКИ Вольтметр универсальный В7-46(В7-46/1)

№ п

/

н

Основание изменения

Отметка о внесении изменений в

Дата

внесения изменения

Подпись ответств! ного за внесение изменена

Наименование документа

документа

Дата

контрольный экземпляр

рабочий экземпляр

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
