Методика поверки «Источники питания постоянного тока импульсные АКИП-1101, АКИП-1102, АКИП-1103, АКИП-1104, АКИП-1105, фирмы "Manson Engineering Industrial Ltd", Китай» (г.р.37469-08)

Государственная система обеспечения единства измерений

УТВЕР

ЮК

« О

Госреестр К» ^^^^9"^^

Настоящая методика поверки распространяется на источники питания постоянного тока импульсные АКИП-1101, АКИП-1102, АКИП-ПОЗ, АКИП-1104, АКИН-1105 и устанавливает методику их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

При проведении поверки проводят операции, указанные в таблице 1.1 и должны использоваться средства поверки, указанные в таблице 1.2

Таблица 1.1 - Операции поверки

При несоответствии характеристик поверяемого источника питания постоянного тока, установленным требованиям по любому из пунктов таблицы 1 его к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 1.5.4.

Таблица 1.2-

Примечания:

• 1. Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 8.2.

• 2.  Все средства поверки должны быть исправны и поверены.

К поверке источников питания постоянного тока допускают лиц, аттестованных на право поверки средств измерений электрических величин и прошедших обучение работе с 2

источниками питания.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже Ш.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ «Межотраслевые правила по электроустановок».

Должны также быть

• 1.4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C              15-25;

• - относительная влажность воздуха, %             30-80;

• - атмосферное давление, кПа                      85-105;

• - электропитание - однофазная сеть, В              216-224.

• 1.4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 1.5.1  Внешний осмотр

При внешнем осмотре устанавливается комплектность источников питания постоянного. На корпусе источников питания не допускается наличие механических повреждений, влияющих на работоспособность. Сетевой кабель не должен иметь повреждений изоляции.

• 1.5.2  Опробование

Подготавливают источники питания к работе согласно руководству по эксплуатации. Подключают к выходу источника питания нагрузку. При включении сетевого выключателя должны кратковременно включиться все индикаторы. Включают выход и проверяют наличие выходного напряжения и тока и возможность их регулировки. Для источников питания АКИП-1104 и АКИП-1105 проверка работоспособности производится для каждого из трёх диапазонов выходного напряжения и тока.

• 1.5.3  Определение метрологических характеристик

• 1.5.3.1 Определение основной абсолютной погрешности измерения выходного напряжения. Погрешность измерения выходного напряжения определяется путем измерения выходного напряжения вольтметром В7-78 при токе нагрузки, равном 1макс в режиме стабилизации напряжения.

Структурная схема соединения приборов приведена на рис. 1.

Рис. 1. Структурная схема определения основной погрешности измерения выходного напряжения.

VI - вольтметр напряжения питания Э533.

V2 - вольтметр выходного напряжения В7-78/1.

Rh - нагрузка электронная программируемая PEL-300.

Погреппюсть определяется в точках: 1,0; 0,9; 0,7; 0,5; 0,3; 0,1 от максимального значение выходного напряжения с остановками не менее 10 с в каждой из перечисленных точек в соответствии с таблицей П1 приложения.

Установить регулятором выходного тока источника питания максимальное значение.

Установить на нагрузке электронной программируемой PEL-300 сопротивления в соответствии с таблицей П1 приложения для получения максимальных значений выходного тока: для АКИП-1101-5 А, для АКИП-1102 - 3 А, для АКИП-1103 - 1,6 А, для АКИП-1104 и АКИП-1105 - 5 А для ивых.=16 В, 3 А для ивых.=27 В, 2,2 А для ивых.=36 В.

Изменяя выходное напряжение регулятором источника питания по встроенному цифровому индикатору и изменяя сопротивление нагрузки для поддержания заданного тока провести измерения в указанных точках.

По результатам поверки для каждой поверяемой точки вычислить погрешность измерения выходного напряжения по формуле:

Д1= (Ui - Uiv2)

где Ui - показание, считанное с цифрового индикатора источника питания в i-ой точке. В; Uiv2 - показание, считанное с вольтметра V2 в i-ой точке, В.

Основная абсолютная погрешность не должна превышать для всех результатов измерений: ±(0,01 xUi + 0,3) В для источников питания АКИП-1101, АКИП-1102, АКИП-1103; ±(0,005xUi + 0,03) В для источников питания АКИП-1104 и АКИП-1105.

Нормируемые значения абсолютной погрешности измерения выходного напряжения

• 1.5.3.2 Определение нестабильности выходного напряжения при изменении напряжения питающей сети на ±10 % от номинального напряжения в режиме стабилизации напряжения. Поверка производится вольтметром В7-78/1 измерением приращения напряжения при значениях выходных напряжений, равных 0,1 Пмакс и Пмакс и токе нагрузки равном 1макс. Структурная схема соединения приборов приведена на рис. 2.



  Рис. 2. Структурная схема определения нестабильности выходного напряжения от изменения напряжения питающей сети и тока нагрузки в режиме стабилизации напряжения.

  VI - вольтметр напряжения питания Э533.

  V2 - вольтметр В7-78/1 для измерения нестабильности выходного напряжения.

  Rh - нагрузка электронная программируемая PEL-300.

  Установить регуляторами выходного тока источника питания максимальное значение.

Поочередно установить регуляторами выходного напряжения источника питания по встроенному индикатору значения Пмакс и 0,1 Смаке в соответствии с таблицей П2 приложения.

Установить на нагрузке электронной программируемой PEL-300 сопротивления в соответствии с таблицей П2 приложения для получения максимальных значений выходного тока: для АКИП-1101-5 А, для АКИП-1102 - 3 А, для АКИП-1103 - 1,6 А, для АКИП-1104 и АКИП-1105 - 5 А для ивых.=16 В, 3 А для ивых.=27 В, 2,2 А для ивых.=36 В.

Плавно изменить напряжение питающей сети с помощью автотрансформатора РНО 250-2 от номинального до +10 % (242 В), затем от номинального до минус 10 % (198 В).

Измерение нестабильности вькодного напряжения производить через 5 мин. после установки напряжения питающей сети по изменению показаний вольтметра В7-78/1 относительно показаний при номинальном напряжении питающей сети.

Нестабильность выходного напряжения от изменения напряжения питающей сети на ±10 % от номинального значения не должна превышать:

±20 мВ для источников питания АКИП-1101, АКИП-1102, АКИП-1103;

±4 мВ для источников питания АКИП-1104 и АКИП-1105.

• 1.5.3.3 Определение нестабильности выходного напряжения при изменении тока в нагрузке от 1макс до о в режиме стабилизации напряжения.

Поверка производится вольтметром В7-78/1 измерением приращения напряжения при значении выходного напряжения, равного Пмакс и токах нагрузки равных 1макс и 0.

Структурная схема соединения приборов приведена на рис. 2.

Установить регуляторами выходного тока источника питания максимальное значение.

Установить регуляторами выходного напряжения источника питания по встроенному цифровому индикатору максимальное значение в соответствии с таблицей ПЗ приложения.

Установить на нагрузке электронной программируемой PEL-300 сопротивления в соответствии с таблицей ПЗ приложения для получения максимальных значений выходного тока: для АКИП-1101 - 4,0 Ом/5 А, для АКИП-1102 - 12,0 Ом/3 А, для АКИП-1103 - 37,5 Ом/1,6 А, для АКИП-1104 и АКИП-1105 - 3,2 Ом/5 А для ивых.=16 В, 9,0 Ом/3 А для ивых.=27 В, 16,36 Ом/2,2 А для ивых.=36 В.

Отключить нагрузку от источника питания.

Измерение нестабильности выходного напряжения производить через 5 мин. после установки тока нагрузки равных 1макс и 0 по изменению показаний вольтметра В7-78/1 относительно показаний при токе нагрузки 1макс.

Нестабильность выходного напряжения не должна превышать:

±70 мВ для источников питания АКИП-1101, АКИП-1102, АКИП-1103;

±4 мВ для источников питания АКИП-1104 и АКИП-1105.

• 1.5.3.4 Определение уровня пульсаций выходного напряжения в режиме стабилизации напряжения.

Поверка производится вольтметром ВЗ-57 при значении выходного напряжения, равного Пмакс и токах нагрузки равных 1макс и 0.

ПРИМЕЧАНИЕ. При проверке пульсаций выходного напряжения и тока необходимо минимизировать влияние помех на результаты измерений. Для этого необходимо применять измерительный шнур с минимальной индуктивностью общего провода (менее 0,1 мкГн), минимизировать площади контуров измерительньк цепей, не проводить измерения вблизи источников электромагнитных излучений (телевизор, монитор компьютера, радиопередающие устройства и т.п.).

Структурная схема соединения приборов приведена на рис. 3.

Рис. 3. Структурная схема определения пульсации выходного напряжения в режиме стабилизации напряжения.

VI - вольтметр напряжения питания Э533.

V2 - вольтметр для измерения пульсации выходного напряжения ВЗ-57.

Rh - нагрузка электронная программируемая PEL-300.

Установить регуляторами выходного напряжения источников по встроенному цифровому индикатору максимальное значение в соответствии с таблицей П4 приложения.

Установить на нагрузке электронной программируемой PEL-300 сопротивления в соответствии с таблицей П4 приложения для получения максимальных значений выходного тока: для АКИП-1101  -  4,0 Ом/5 А, для АКИП-1102  -  12,0 Ом/3 А, для АКИП-1103  -

37,5 Ом/1,6 А, для АКИП-1104 и АКИП-1105 - 3,2 Ом/5 А для ивых.=16 В, 9,0 Ом/3 А для ивых.=27 В, 16,36 Ом/2,2 А для ивых.=36 В.

Отключить нагрузку от источника питания.

Измерение пульсаций выходного напряжения производить через 5 мин. после установки тока нагрузки равных 1макс и 0 по показаниям вольтметра ВЗ-57.

Пульсации выходного напряжения в режиме стабилизации напряжения не должны превышать 10 мВ для всех типов источников питания.

• 1.5.3.5 Определение основной абсолютной погрешности измерения выходного тока. Погрешность измерения выходного тока определяется путем измерения выходного тока непосредственно вольтметром В7-78 или вольтметром В7-78 на измерительном резисторе Rh при выходном напряжении, равном Пмакс.

Структурная схема соединения приборов приведена на рис. 4а и 46.

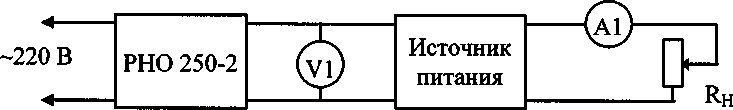

Рис. 4а. Структурная схема определения основной погрешности измерения выходного тока до 3 А.

VI - вольтметр напряжения питания Э533.

А1 - вольтметр В7-78/1 для измерения выходного тока до 3 А.

Rh - нагрузка электронная программируемая PEL-300.

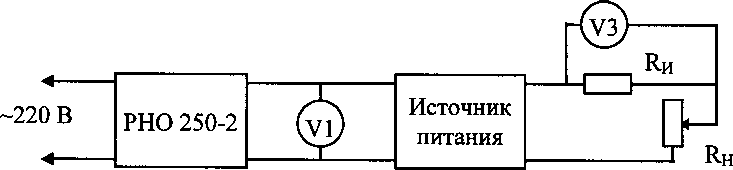

Рис. 46. Структурная схема определения основной погрешности измерения выходного тока свыше 3 А при помощи вольтметра и измерительного резистора.

VI - вольтметр напряжения питания Э533.

V3 - вольтметр В7-78/1 для определения выходного тока свыше 3 А.

Rh - нагрузка электронная программируемая PEL-300.

Rh - мера сопротивления Р310 0,01 Ом.

Погрешность определяется в точках: 1,0; 0,9; 0,7; 0,5; 0,3; 0,1 от максимального значение выходного тока с остановками не менее 1 мин. в каждой из точек в соответствии с таблицей П5 приложения.

Установить регулятором выходного напряжения по встроенному индикатору значение Пмакс: для АКИП-1101 - 20 В, для АКИП-1102 - 36 В, для АКИП-1103 - 60 В, для АКИП-1104 и АКИП-1105 - поочерёдно ивых.=16 В, ивых.=27 В, ивых.=36 В.

Установить регулятором выходного тока источника питания максимальное значение.

Установить на нагрузке электронной программируемой PEL-300 сопротивления в соответствии с таблицей П5 приложения для получения максимальных значений выходного тока: для АКИП-

1101-5 А, для АКИП-1102 - 3 А, для АКИП-1103 - 1,6 А, для АКИП-1104 и АКИП-1105 - 5 А для ивых.=16 В, 3 А для ивых.=27 В, 2,2 А для ивых.=36 В.

Изменяя сопротивление нагрузки электронной программируемой PEL-300 в соответствии с таблицей П5 приложения для получения заданного тока провести измерения в указанных точках.

По результатам поверки для каждой поверяемой точки вычислить погрешность измерения выходного тока по формуле:

Ai— (li —Пизм)

где П - показание, считанное с цифрового индикатора источника питания в i-ой точке. А;

Пизм - показание, либо считанное в i-ой точке непосредственно с амперметра А1 (рис.4а),

А, либо рассчитанное по формуле:

Пизм-иуз1/Ки

где Uiv3 - показание, считанное в i-ой точке с вольтметра V3 (рис. 46), В;

Ки - значение меры сопротивления РЗЮ (0,01 Ом).

Основная абсолютная погрешность не должна превьппать для всех результатов измерений: ±(0,01х1уст±0,03) А для источников питания АКИП-1101, АКИП-1102, АКИП-1103; ±(0,005х1уст±0,003) А для источников питания АКИП-1104 и АКИП-1105.

Нормируемые значения абсолютной погрешности измерения выходного тока

• 1.5.3.6 Определение нестабильности выходного тока при изменении напряжения питающей сети на ±10 % от номинального напряжения в режиме стабилизации тока.

Поверка производится вольтметром В7-78/1 измерением приращения напряжения при значении выходного тока 1макс и выходном напряжении Нмакс.

Структурная схема соединения приборов приведена на рис. 5.

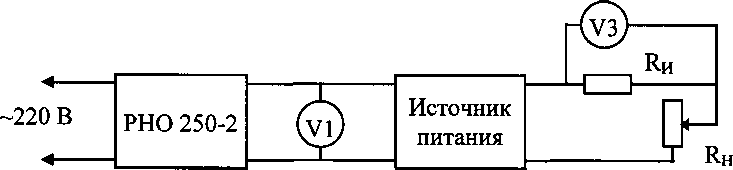

Рис. 5. Структурная схема определения нестабильности выходного тока в режиме стабилизации тока от изменения напряжения питающей сети и напряжения на нагрузке.

VI - вольтметр напряжения питания Э533.

V3 - вольтметр В7-78/1 для измерения нестабильности выходного тока.

Rh - нагрузка электронная программируемая PEL-300.

Ки - мера сопротивления РЗЮ 0,01 Ом.

Установить регулятором выходного тока источника питания максимальное значение.

Установить регулятором выходного напряжения источника питания по встроенному индикатору значение Пмакс: для АКИП-1101 - 20 В, для АКИП-1102 - 36 В, для АКИП-1103 -60 В, для АКИП-1104 и АКИП-1105 - поочерёдно ивых.=16 В, ивых.=27 В, ивых.=36 В.

Установить на нагрузке электронной программируемой PEL-300 сопротивления в соответствии с таблицей П6 приложения для получения режима стабилизации тока.

Плавно изменить напряжение питающей сети с помощью автотрансформатора РНО 250-2 от номинального до +10 % (242 В), затем от номинального до минус 10 % (198 В). Измерение нестабильности выходного тока производить через 5 мин. после установки напряжения питающей сети по изменению показаний вольтметра В7-78/1 относительно показаний при номинальном напряжении питающей сети.

Нестабильность выходного тока от изменения напряжения питающей сети на ±10 % от номинального значения не должна превышать:

±20 мА для источников питания АКИП-1101, АКИП-1102, АКИП-1103;

±10 мА для источников питания АКИП-1104 и АКИП-1105.

• 1.5.3.7 Определение нестабильности выходного тока при изменении напряжения на нагрузке от Пмакс до 0,1имакс в режиме стабилизации тока.

Поверка производится вольтметром В7-78/1 измерением приращения напряжения при значении выходного тока 1макс и напряжениях на нагрузке равных Пмакс и 0,1 Пмакс.

Структурная схема соединения приборов приведена на рис. 5.

Установить регулятором выходного тока источника питания максимальное значение.

Установить регулятором выходного напряжения источника питания по встроенному цифровому индикатору значение Пмакс: для АКИП-1101 - 20 В, для АКИП-1102 - 36 В, для АКИП-1103 -60 В, для АКИП-1104 и АКИП-1105 - поочерёдно Пвых.=16 В, Пвых.=27 В, Пвых.=36 В.

Установить на нагрузке электронной программируемой PEL-300 сопротивления в соответствии с таблицей П7 приложения для получения режима стабилизации тока.

Установить регулятором выходного напряжения источника питания по встроенному цифровому индикатору значение 0,1Пмакс: для АКИП-1101 - 2,0 В, для АКИП-1102 - 3,6 В, для АКИП-1103 - 6,0 В, для АКИП-1104 и АКИП-1105 - поочерёдно Пвых.=1,6 В, Пвых.=2,7 В, Пвых.=3,6 В.

Измерение нестабильности выходного тока производить через 5 мин. после установки напряжения нагрузки равных Пмакс и 0,1Пмакс по изменению показаний вольтметра В7-78/1 относительно показаний при напряжении на нагрузке Пмакс.

Нестабильность выходного тока не должна превьппать:

±20 мА для источников питания АКИП-1101, АКИП-1102, АКИП-1103;

±10 мА для источников питания АКИП-1104 и АКИП-1105.

• 1.5.3.8 Определение уровня пульсаций выходного тока в режиме стабилизации тока.

Поверка производится с помощью вольтметра ВЗ-57 при значении выходного тока 1макс и напряжениях на нагрузке равных Пмакс и 0,1 Пмакс.

ПРИМЕЧАНИЕ. При проверке пульсаций выходного напряжения и тока необходимо минимизировать влияние помех на результаты измерений. Для этого необходимо применять измерительный шнур с минимальной индуктивностью общего провода (менее 0,1 мкГн), минимизировать площади контуров измерительных цепей, не проводить измерения вблизи источников электромагнитных излучений (телевизор, монитор компьютера, радиопередающие устройства и т.п.).

Структурная схема соединения приборов приведена на рис. 6.

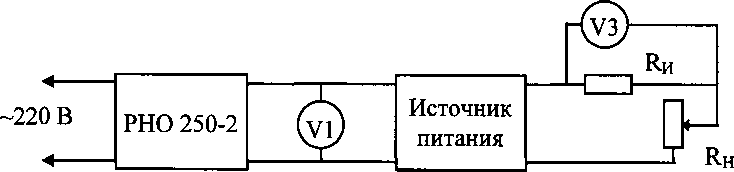

Рис. 6. Структурная схема измерения пульсации выходного тока в режиме стабилизации тока.

VI - вольтметр напряжения питания Э533.

V3 - вольтметр для измерения пульсации выходного тока ВЗ-57.

Rh - нагрузка электронная программируемая PEL-300.

Ки - мера сопротивления РЗ10 0,01 Ом.

Установить регулятором выходного тока источника питания максимальное значение.

Установить регулятором выходного напряжения источника питания по встроенному цифровому индикатору значение Пмакс: для АКИП-1101 - 20 В, для АКИП-1102 - 36 В, для АКИП-1103 -60 В, для АКИП-1104 и АКИП-1105 - поочерёдно ивых.=16 В, ивых.=27 В, ивых.=36 В.

Установить на нагрузке электронной программируемой PEL-300 сопротивления в соответствии с таблицей П8 приложения для получения режима стабилизации тока.

Установить регулятором выходного напряжения источника питания по встроенному цифровому индикатору значение 0,1 Пмакс: для АКИП-1101 - 2,0 В, для АКИП-1102 - 3,6 В, для АКИП-1103 - 6,0 В, для АКИП-1104 и АКИП-1105 - поочерёдно ивых.=1,6 В, ивых.=2,7 В, ивых.=3,6 В.

Измерение пульсаций выходного тока производить через 5 мин. после установки напряжения нагрузки равных Пмакс и 0,1 Пмакс по показаниям вольтметра ВЗ-57.

Величину пульсаций тока вычислить по формуле:

1пульс= Пуз/Ки

где Пуз - показание, считанное с вольтметра V3, В;

Ки - значение меры сопротивления Р310 (0,01 Ом).

Пульсации выходного тока в режиме стабилизации тока не должны превышать 10 мА для всех типов источников питания.

1.5.4 Оформление результатов поверки.

• 1.5.4.1  Положительные результаты поверки источников питания постоянного тока импульсных АКИП-1101, АКИП-1102, АКИП-1103, АКИП-1104, АКИП-1105 оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

• 1.5.4.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики источники питания постоянного тока импульсные АКИП-1101, АКИП-1102, АКИП-1103, АКИП-1104, АКИП-1105 к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности.

Руководитель группы аттестации МВИ Сергиево-Посадского филиала ФГУ «Менделеевский ЦСМ»

В.А. Маслов

Главный метролог Сергиево-Посадского филиала ФГУ «Менделеевский ЦСМ»

Приложение

Таблица П2

Определение нестабильности выходного напряжения при изменении напряжения питающей сети на ±10 % от номинального напряжения в режиме стабилизации напряжения

Таблица ПЗ

Определение нестабильности вькодного напряжения при изменении тока нагрузки от 1мкас до 0 в режиме стабилизации напряжения

Таблица П5

Определение основной погрешности измерения выходного тока

Таблица П6

Определение нестабильности выходного тока при изменении напряжения питающей сети на ±10 % от номинального напряжения в режиме стабилизации тока

Таблица П7

Определение нестабильности вькодного тока при изменении выходного напряжения от Цмакс до ОЛЦмакс в режиме стабилизации тока

Таблица П8

Определение пульсации выходного тока в режиме стабилизации тока
