7 Поверка прибора

7.1 Общие сведения

7.1.1 Настоящий раздел устанавливает порядок, методы и средства поверки компаратора частотного Ч7-1015.

7.1.2 Порядок организации и проведения поверки должен соответствовать установленному в «Порядке проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверке».

7.1.3 Интервал между поверками - 12 мес.

7.2 Операции и средства поверки

При проведении поверки должны быть выполнены операции и применены средства поверки, указанные в таблице 7.1.

Подпись и дата

Инв. № дубл.

Взам. инв. №

Подпись и дата

Г-

Инв. № подл.

ч

Таблица 7.1

Наименование операции

Номер пункта методики поверки

Рекомендуемое средство поверки (наименование, тип)

Основные технические характеристики средства поверки

1

2

3

4

1 Внешний осмотр

7.4.2

-

-

2 Опробование

7.4.3

-

-

3 Подтверждение соответствия программного обеспечения

7.4.4

4 Определение метрологических характеристик прибора:

7.4.5

- отклонения частоты

7.4.5.1

Стандарт частоты и

Среднеквадратическое от-

измеряемого сигнала от

времени Ч1-1011/1

носительное двухвыбо-

номинального значения

рочное отклонение часто-

и систематической со-

ты выходного сигнала

ставляющей погрешно-

за 10 с не более 5-10-12

сти измерения относительной разности частот входных сигналов

Генератор сигналов

33612А

Максимальная частота 80 МГц.

Дискретность установки частоты ± 1 мкГц

- отклонения частоты

7.4.5.2

Стандарт частоты и

опорного сигнала от

времени Ч1-1011/1

номинального значения

Генератор сигналов

33612А

РУГА.411146.008 РЭ

Лист

32

Изм

Лист

№ докум.

Подпись

Дата

Продолжение таблицы 7.1

1

2

3

4

- среднеквадратического относительного отклонения результата измерений частоты

7.4.5.3

Стандарт частоты и времени Ч1-1011/1

Среднеквадратическое относительное двухвыборочное отклонение частоты выходного сигнала за 1 с не более 1,4-10-11, за 10 с не более 5-10-12, за 100 с не более 2-10-12, за 1 сутки не более 5-10-12

5 Проверка обработки информации, интерфейсных функций и прикладного программного обеспечения

7.4.5.4

Стандарт частоты и времени Ч1-1011/1

Среднеквадратическое относительное двухвыборочное отклонение частоты выходного сигнала за 10 с не более 5-10-12

Примечания:

  • 1 При проведении поверки могут быть применены другие средства измерений (СИ), обеспечивающие измерение контролируемых параметров с требуемой точностью.

  • 2 Все СИ, используемые при поверке, должны быть поверены.

  • 3 Проведение поверки для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений невозможно.

    Подпись и дата

    Инв. № дубл.

    Взам. инв. №

    Подпись и дата

7.3 Условия поверки и подготовка к ней

7.3.1 При проведении поверки должны соблюдаться следующие условия:

20±5;

от 30 до 80;

от 84 до 106 (от 630 до 795);

220±4,4;

50±0,5.

  • - температура окружающей среды, 0С.................

  • - относительная влажность воздуха, %................

  • - атмосферное давление, кПа (мм рт. ст.).............

  • - напряжение сети питания, В...........................

  • - частота сети питания, Гц................................

ПРИМЕЧАНИЕ: допускается проведение поверки в условиях, реально существующих в лаборатории и отличающихся от нормальных, если они не выходят за пределы рабочих условий, установленных на прибор и средства измерений.

7.3.2 Подготовить прибор к поверке в соответствии с разделами 3, 5.4 и 6.3 настоя-

щего руководства.

Изм

Лист

№ докум.

Подпись

Дата

РУГА.411146.008 РЭ

Лист

Подпись и дата

Инв. № дубл.

Взам. инв. №

Подпись и дата

Г-

Инв. № подл.

ч

7.4 Проведение поверки

7.4.1 Поверка прибора проводится в соответствии с перечнем и последовательностью операций, приведенных в таблице 7.1.

7.4.2 При проведении внешнего осмотра необходимо установить соответствие прибора следующим требованиям:

  • - комплектность прибора должна соответствовать таблице 4.2;

  • - соответствие внешнего вида прибора требованиям раздела 5.3.1.

Приборы, имеющие дефекты, бракуются.

  • 7.4.3 Опробование проводят в соответствии с разделом 6.4.1 настоящего руководства для оценки его исправности без применения средств поверки. Характеристики входных сигналов, подключаемых к прибору, должны соответствовать требованиям п. 4.4.1. Неисправные приборы бракуются.

  • 7.4.4 Для подтверждения соответствия ПО после включения прибора в рабочем окне на вкладке «Журнал» проводят проверку номера версии ПО, который должен быть не ниже номера 1.0.0.

  • 7.4.5 Определение метрологических характеристик прибора

7.4.5.1 Определение отклонения частоты измеряемого сигнала от номинального значения и систематической составляющей погрешности измерения относительной разности частот входных сигналов проводят при первичной поверке следующим образом. Подключают приборы согласно схеме, приведенной на рисунке 7.1.

На генераторе сигналов 33612А устанавливают отклонение частоты выходного сигнала от номинального значения ± 1 Гц, что в относительных единицах составляет ± 1 -10-6, ± 2-10-7 и ± 1 -10-7 для сигналов с частотами 1 МГц, 5 МГц и 10 МГц, соответственно. При этом на приборе устанавливают время усреднения 1 с, число измерений 50.

Последовательно проводят измерение относительного отклонения частоты для измеряемых сигналов с частотами 1 МГц, 5 МГц и 10 МГц.

Результаты поверки считают удовлетворительными, если полученные значения относительного отклонения частоты составляют величину ± 1,012-10-6, ± 2,024-10-7 и ± 1,024-10-7 для измеряемых сигналов с частотами 1 МГц, 5 МГц и 10 МГц, соответственно.

РУГА.411146.008 РЭ

Лист

Изм

Лист

№ докум.

Подпись

Дата

Стандарт частоты и времени Ч1-1011/1

Ш.ШГ И ЧЭИПЕОЦ I -EgAE o)\f 'aHJ/f I o)\f 'ЭНИ WEEQ I      I’.I.UE И ЧЭИПЕОЦ " I ~ • IГ1ГОИ O)\f 'ЯНН

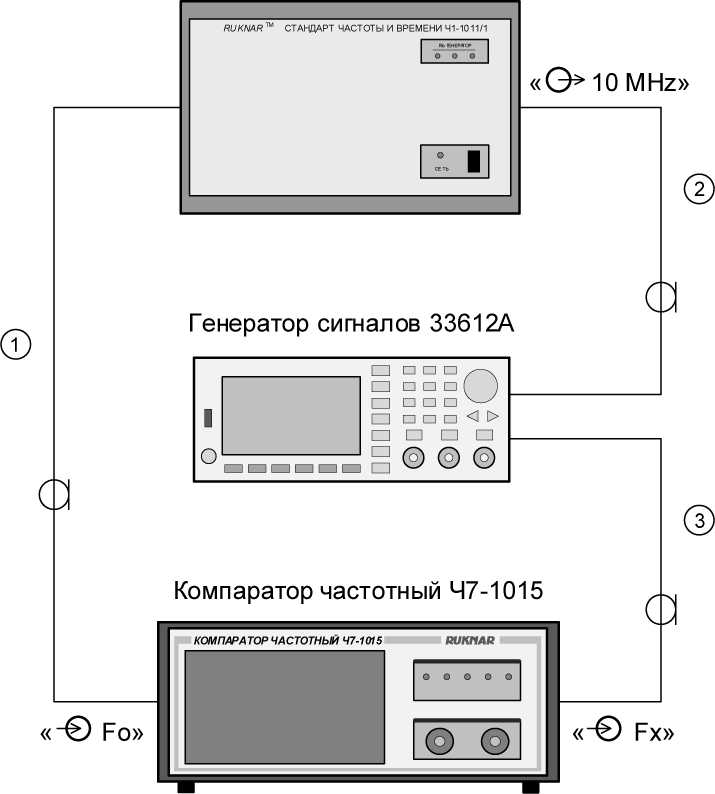

Рисунок 7.1 - Схема электрическая подключения приборов для определения отклонения частоты измеряемого сигнала от номинального значения и систематической составляющей погрешности измерений.

1, 2, 3 - ВЧ кабели.

Изм

Лист

№ докум.

Подпись

Дата

РУГА.411146.008 РЭ

Лист

Подпись и дата

Инв. № дубл.

Взам. инв. №

Подпись и дата

Г-

Инв. № подл.

ч

7.4.5.2 Определение отклонения частоты опорного сигнала от номинального значения проводят при первичной поверке следующим образом. Подключают приборы согласно схеме, приведенной на рисунке 7.2.

На генераторе сигналов 33612А устанавливают отклонение частоты выходного сигнала от номинального значения ± 1 Гц, что в относительных единицах составляет ± 2-10-7 и ± 1-10-7 для сигналов с частотами 5 МГц и 10 МГц, соответственно. При этом на приборе устанавливают время усреднения 1 с, число измерений 50.

Последовательно проводят измерение относительного отклонения частоты для опорных сигналов с частотами 5 МГц и 10 МГц.

Результаты поверки считают удовлетворительными, если полученные значения относительного отклонения частоты составляют величину ± 2,024-10-7 и ± 1,012-10-7 для опорных сигналов с частотами 5 МГц и 10 МГц, соответственно.

7.4.5.3 Определение среднеквадратического относительного отклонения результата измерений частоты проводят следующим образом. Подключают приборы согласно схеме, приведенной на рисунке 7.3.

При этом на приборе устанавливают время усреднения 1 с, число измерений 50, частоту входного сигнала 10 МГц и измеряют среднеквадратическое относительное отклонение частоты входных сигналов. Повторяют измерения для времен усреднения 10 с и 100 с при числе измерений 30 и для времен усреднения 1000 с, 3600 с и 1 сутки при числе измерений 10. При измерениях для времен усреднения 1000 с, 3600 с и 1 сутки изменения температуры в помещении не должны превышать ± 2 0С.

Примечания:

  • 1 Измерения для входных сигналов с частотами 1 МГц; 2,048 МГц; 5 МГц и 10,24 МГц не проводят. При нахождении в пределах допуска метрологических характеристик прибора для входных сигналов с частотой 10 МГц конструкция и принцип работы компаратора обеспечивают необходимые метрологические характеристики прибора для входных сигналов с другими частотами.

  • 2 Определение погрешности измерения относительной разности частот входных сигналов для времен усреднения 1000 с, 3600 с и 1 сутки проводят только при первичной поверке.

Результаты поверки считают удовлетворительными, если полученные значения среднеквадратического относительного отклонения частоты не превышают значений, указанных в п. 4.4.2.

РУГА.411146.008 РЭ

Лист

Изм

Лист

№ докум.

Подпись

Дата

Стандарт частоты и времени Ч1-1011/1

Ш.ШГ И ЧЭИПЕОЦ I -EgAE o)\f 'aHJ/f I o)\f 'ЭНИ WEEQ I      I’.I.UE И ЧЭИПЕОЦ " I ~ • IГ1ГОИ O)\f 'ЯНН

Рисунок 7.2 - Схема электрическая подключения приборов для определения отклонения частоты опорного сигнала от номинального значения.

1, 2, 3 - ВЧ кабели.

Изм

Лист

№ докум.

Подпись

Дата

РУГА.411146.008 РЭ

Лист

Стандарт частоты и времени Ч1-1011/1

Ш.ШГ И ЧЭИПЕОЦ I -EgAE o)\f 'aHJ/f I o)\f 'ЭНИ WEEQ I      I’.I.UE И ЧЭИПЕОЦ " I ~ • IГ1ГОИ O)\f 'ЯНН

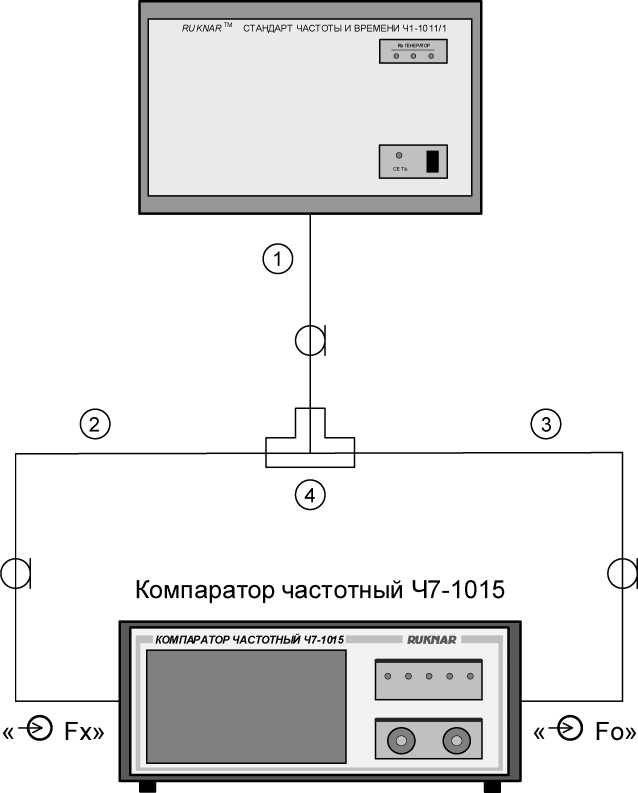

Рисунок 7.3 - Схема электрическая подключения приборов для определения среднеквадратического относительного отклонения результата измерений частоты.

1, 2, 3 - ВЧ кабели,

4 - переход СР-50-95ФВ. Входит в состав комплекта Ч7-1015.

Изм

Лист

№ докум.

Подпись

Дата

РУГА.411146.008 РЭ

Лист

Подпись и дата

Инв. № дубл.

Взам. инв. №

Подпись и дата

Г-

Инв. № подл.

ч

7.4.5.4 Проверку обработки информации, интерфейсных функций и прикладного программного обеспечения проводят следующим образом.

Подключают приборы согласно схеме, приведенной на рисунке 7.4.

Перед началом работы с внешним ПК необходимо установить программное обеспечение с компакт-диска РУГА.411146.008 МД, входящего в комплект поставки прибора, следуя указаниям, изложенным в «Руководстве по эксплуатации программного обеспечения компаратора частотного Ч7-1015» (находится на том же компакт-диске).

Прибор подключают к внешнему ПК с помощью кабеля USB интерфейса. Переключатель «УПР», расположенной на задней панели прибора, должен находиться в положении «ВНУТР». При этом на приборе и в рабочем окне программы обработки измерений компаратора частотного на ПК устанавливают время усреднения 10 с, длительность цикла измерений 30, частоту входного сигнала 10 МГц.

После этого одновременно запускают цикл измерений на приборе и на внешнем ПК. После окончания цикла измерений сравнивают результаты измерений среднеквадратического относительного отклонения частоты входных сигналов и средней относительной разности частот входных сигналов, полученные на дисплее прибора и на мониторе внешнего ПК, с результатами расчета выше указанных метрологических характеристик по данным измерений вручную.

Результаты поверки считают удовлетворительными, если результаты измерений выше указанных метрологических характеристик на дисплее прибора и на мониторе внешнего ПК отличаются от результатов расчета вручную не более чем на 10 %.

7.5 Оформление результатов поверки

  • 7.5.1 Результаты поверки оформляются в соответствии с «Порядком проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверке».

  • 7.5.2 Если прибор по результатам поверки признан пригодным к применению, то на него наносится знак поверки и выдается свидетельство о поверке или делается запись в формуляре, заверяемая подписью поверителя и знаком поверки. Знак поверки наносится давлением на специальную мастику пломбы, расположенную в месте крепления верхней крышки.

  • 7.5.3 В случае отрицательных результатов поверки прибор признают непригодным к применению, выписывается извещение о непригодности к применению и вносится запись о непригодности в формуляр.

РУГА.411146.008 РЭ

Лист

Изм

Лист

№ докум.

Подпись

Дата

Стандарт частоты и времени Ч1-1011/1

ШЕЕ И ЧЭИПЕОЦ I -EgAE o)\f 'aHJ/f I o)\f 'ЭНИ WEEQ I     ШЕЕИЧЭИПЕОЦ " I -EIIOII оД[ -aHJ/j-

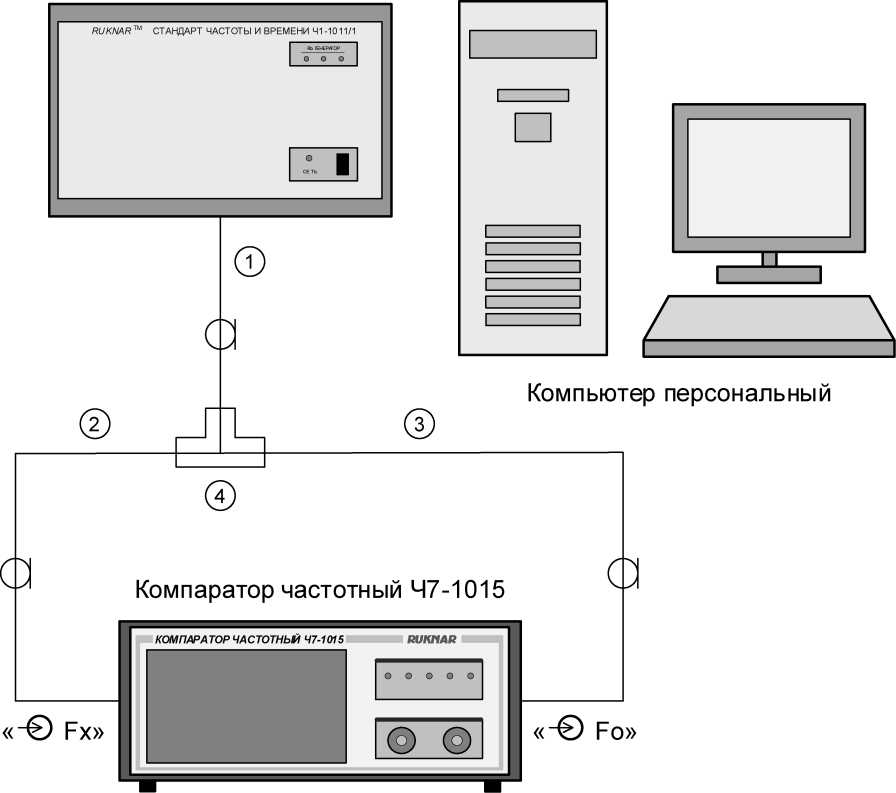

Рисунок 4 - Схема электрическая подключения приборов для проверки обработки информации, интерфейсных функций и прикладного программного обеспечения.

1, 2, 3 - ВЧ кабели,

4 - переход СР-50-95ФВ. Входит в состав комплекта Ч7-1015.
