УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной ФГУП «ВНИИФТРИ»

2020 г.

А.Н. Щипунов

Государственная система обеспечения единства измерений

Комплекты мер КСВН волноводные поверочные МП-12, МП-06, МП-04, МП-03, МП-02

МЕТОДИКА ПОВЕРКИ 651-20-055 МП

р.п. Менделеево

2020 г.

Содержание

НРП-6, НРП-7, НРП-8, НСН-24, НСН-23, НСП-21, НРП-28, НРП-

29, НСП-23, НРП-27, НРП-21, НРП-22, НСП-22, НРП-20, НРП-12,

НРП-13, НРП-14, НСП-19, НРП-25, НРП-9, НРП-10, НРП-11,

НСП-18, НРП-23 из комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02

  • 8.3   Определение относительной погрешности КСВИ мер НРП-6,          9

НРП-7, НРП-8, НСН-24, НСН-23, НСП-21, НРП-28, НРП-29,

НСП-23, НРП-27, НРП-21, НРП-22, НСП-22, НРП-20, НРП-12,

НРП-13, НРП-14, НСП-19, НРП-25, НРП-9, НРП-10, НРП-11,

НСП-18, НРП-23 из комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02

НКП-22, НКП-21, НКП-18, НКП-20, НРП-24, НРП-26 из комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02

ражения мер НКП-19, НКП-22, НКП-21, НКП-18, НРП-26, НКП-

20, НРП-24 из комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02

Оформление результатов поверки

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок комплектов мер КСВН волноводных поверочных МП-12. МП-06, МП-04. МП-03, МП-02 (далее - комплекты мер МП-12, МП-06. МП-04. МП-03. МП-02), изготавливаемых ООО НПГ1 «Элмика». г. Москва, г. Зеленоград, проезд 4922 дом 4. стр 3. пом. I. ком. 21 а.

  • 1.2 Первичной поверке подлежат комплекты мер МП-12. МП-06. МП-04. МП-03. МП-02 до ввода в эксплуатацию и после ремонта.

Периодической поверке подлежат комплекты мер МГ1-12. МП-06. МП-04. МП-03. МП-02, находящиеся в эксплуатации и на хранении.

  • 1.3 Интервал между поверками 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1.При проведении поверки комплектов мер МП-12. МП-06. МП-04. МП-03. МП-02 должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки комплектов мер МП-12, МП-06. МП-04. МП-03, МП-02

Наименование операции

Пункт

МП

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

8.1

Да

Да

Определение отклонения от номинальных значений КСВН мер НРП-6. НРП-7. НРП-8. НСН-24. НСН-23, НСП-21. НРП-28. НРП-29. НСП-23, НРП-27, НРП-21, НРП-22, НСП-22. НРП-20, НРП-12, НРП-13, НРП-14, НСП-19. НРП-25, НРП-9, НРП-10. НРП-11, НСП-18. НРП-23 из комплектов мер МП-12, МП-06. МП-04. МП-03, МП-02

8.2

Да

Да

Определение относительной погрешности КСВН мер НРП-6. НРП-7, НРП-8, НСН-24. НСН-23, НСП-21, НРП-28. НРП-29. НСП-23. НРП-27. НРП-21. НРП-22. НСП-22. НРП-20. НРП-12. НРП-13, НРП-14. НСП-19. НРП-25. НРП-9, НРП-10, НРП-11, НСП-18. НРП-23 из комплектов мер МП-12. МП-06. МП-04. МП-03, МП-02

8.3

Нет

Да

Определение    модуля    коэффициента

отражения мер НКП-19. НКП-22, НКП-21, НКП-18. НКП-20, НРП-24. НРП-26 из комплектов мер МП-12, МП-06. МП-04, МП-03. МП-02

8.4

Да

Да

Определение относительной погрешности модуля коэффициента отражения мер НКП-19, НКП-22, НКП-21, НКП-18. НРП-26, НКП-20. НРП-24

8.5

Да

Да

2.2 Не допускается сокращение количества операций поверки.

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02 должны быть применены средства измерений, указанные в таблице 2.

Таблица 2

Пункт

МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.2,

  • 8.3,

  • 8.4, 8.5

Анализатор электрических цепей векторный ZVA-67 с опцией R&S ZVA-K8, диапазон частот от 10 МГц до 67 ГГц, пределы допускаемой относительной погрешности установки частоты источника выходного сигнала ± 8x10"6, пределы допускаемой абсолютной погрешности измерения модуля коэффициента отражения Sn в диапазоне от 10 дБ до минус 3 дБ ±0,6, от 3 дБ до минус 15 дБ ±0,4

Модули расширения частотного диапазона анализаторов электрических цепей векторных ZVA-Z75, ZVA-Z110. ZVA-Z17, диапазон частот от 50 ГГц до     170

ГГц. пределы допускаемой относительной погрешности установки частоты источника выходного сигнала ± 8^10’6, пределы допускаемой абсолютной погрешности     измерения     модуля     коэффициента     отражения

А|S111=±(0,03+0,02 S111+0,03|S 1112)

  • 3.2 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02 с требуемой точностью.

  • 3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 Поверка должна осуществляться лицами со средним или высшим техническим образованием, аттестованными в качестве поверителей в области радиотехнических измерений в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документами:

«Комплект мер КСВН волноводных поверочных МП-12. Руководство по эксплуатации» (далее - РЭ МП-12);

«Комплект мер КСВН волноводных поверочных МП-06. Руководство по эксплуатации» (далее - РЭ МП-06);

«Комплект мер КСВН волноводных поверочных МП-04. Руководство по эксплуатации» (далее - РЭ МП-04);

«Комплект мер КСВН волноводных поверочных МП-03. Руководство по эксплуатации» (далее - РЭ МП-03);

«Комплект мер КСВН волноводных поверочных МП-02. Руководство по эксплуатации» (далее - РЭ МП-02).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на комплекты мер МП-12, МП-06, МП-04, МП-03, МП-02 и средства поверки.

  • 5.2 Средства поверки должны быть надежно заземлены в соответствии с эксплуатационной документацией.

  • 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 Поверку комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02 проводить в следующих условиях:

  • - температура окружающего воздуха, °C                           от 15 до 25;

  • - относительная влажность окружающего воздуха, %               не более 80;

  • - атмосферное давление, кПа (мм рт.ст.)           от 70 до 106,7 (от 525 до 800).

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 7.1 Перед проведением поверки необходимо провести подготовительные работы, оговоренные в руководствах по эксплуатации на комплекты мер МП-12, МП-06, МП-04, МП-03, МП-02 и на применяемые средства поверки.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр

Внешний осмотр комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02 проводить визуально, при этом необходимо проверить:

  • - комплектность, маркировку и пломбировку (наклейку) на соответствие документам:

«Комплект мер КСВН волноводный поверочный МП-12. Паспорт. ИРВМ.468 547.212 ПС»: «Комплект мер КСВН волноводный поверочный МП-06. Паспорт. ИРВМ.468 547.206 ПС»; «Комплект мер КСВН волноводный поверочный МП-04. Паспорт. ИРВМ.468 547.204 ПС»; «Комплект мер КСВН волноводный поверочный МП-03. Паспорт. ИРВМ.468 547.203 ПС»; «Комплект мер КСВН волноводный поверочный МП-02. Паспорт. ИРВМ.468 547.202 ПС»;

  • - чистоту и плоскостность волноводных фланцев каждой мер;

  • - целостность крепежных отверстий каждой меры;

  • - плавность перемещения микрометрического механизма для мер подвижных.

  • 8.1.2 Результат внешнего осмотра считать положительным, если:

  • - комплект поставки соответствует разделу 5 документов:

«Комплект мер КСВН волноводный поверочный МП-12. Паспорт. ИРВМ.468 547.212 ПС»; «Комплект мер КСВН волноводный поверочный МП-06. Паспорт. ИРВМ.468 547.206 ПС»;

«Комплект мер КСВН волноводный поверочный МП-04. Паспорт. ИРВМ.468 547.204 ПС»; «Комплект мер КСВН волноводный поверочный МП-03. Паспорт. ИРВМ.468 547.203 ПС»;

«Комплект мер КСВН волноводный поверочный МП-02. Паспорт. ИРВМ.468 547.202 ПС»;

  • - маркировка и пломбировка (наклейка) соответствует разделу 3 документов:

«Комплект мер КСВН волноводный поверочный МП-12. Паспорт. ИРВМ.468 547.212 ПС»; «Комплект мер КСВН волноводный поверочный МП-06. Паспорт. ИРВМ.468 547.206 ПС»;

«Комплект мер КСВН волноводный поверочный МП-04. Паспорт. ИРВМ.468 547.204 ПС»; «Комплект мер КСВН волноводный поверочный МП-03. Паспорт. ИРВМ.468 547.203 ПС»;

«Комплект мер КСВН волноводный поверочный МП-02. Паспорт. ИРВМ.468 547.202 ПС»;

  • - волноводные фланцы каждой меры чистые и не имеют видимых дефектов;

  • - микрометрический механизм мер подвижных перемещается плавно.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

  • 8.2 Определение отклонения от номинальных значений КСВН мер НРП-6, НРП-7, НРП-8, НСН-24, НСН-23, НСП-21, НРП-28, НРП-29, НСП-23, НРП-27, НРП-21, НРП-22, НСП-22, НРП-20, НРП-12, НРП-13, НРП-14, НСП-19, НРП-26, НРП-25, НРП-9, НРП-10, НРП-11, НСП-18, НРП-24, НРП-23 из комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02

    • 8.2.1 Определить отклонение от номинальных значений КСВН мер НРП-6, НРП-7, НРП-8, НСН-24, НСН-23, НСП-21, НРП-28, НРП-29, НСП-23, НРП-27, НРП-21, НРП-22, НСП-22, НРП-20, НРП-12, НРП-13, НРП-14, НСП-19, НРП-25, НРП-9, НРП-10, НРП-11, НСП-18, НРП-23 из комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02 в диапазоне рабочих частот методом прямых измерений.

Схемы измерений, приведены на рисунках 1 и 2.

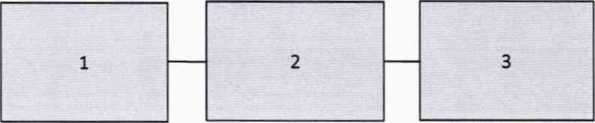

  • 1 - векторный анализатор цепей 7NK61 (из комплекта эталона рег.№ 3.1 .ZZT.0148.2015);

  • 2 - коаксиально-волноводный переход;

  • 3 - мера из комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02.

Рисунок 1. Схема измерений в диапазоне частот от 17,44 до 53,57 ГГц

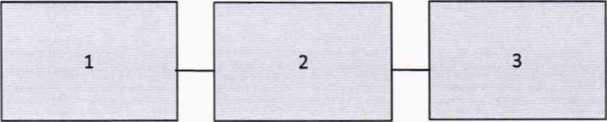

  • 1 - векторный анализатор цепей ZVA67 (из комплекта эталона рег.№ 3.1.ZZT.0148.2015);

  • 2 - модуль расширения частотного диапазона;

  • 3 - мера из комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02.

Рисунок 2. Схема измерений в диапазоне частот от 53,57 до 170,0 ГГц

В таблице 3 приведены диапазоны рабочих частот для модулей расширения частотного диапазона (далее - МРЧД), необходимых для проведения измерений. Для проведения измерений в частотном диапазоне менее 67 ГГц использовать коаксиальноволноводный переход без использования МРЧД.

Таблица 3 - Диапазоны рабочих частот МРЧД

Наименование МРЧД

Диапазон частот, ГГц

ZVA-Z75

От 50 до 75 включительно

ZVA-Z110

От 75 до 110 включительно

ZVA-Z170

От 110 до 170 включительно

  • 8.2.2 Определить значения КСВН мер НСН-23, НСН-24 из комплекта мер МП-12, в следующей последовательности:

    • 8.2.2.1 Собрать схему измерений, приведенную на рисунке 1.

    • 8.2.2.2  Провести настройку векторного анализатора цепей для работы в соответствующем диапазоне частот, для чего:

  • - используя кнопочную панель ZVA67 нажмите последовательно кнопки «SWEEP» —> «Sweep Туре» —> «Define Segments»;

  • - в появившемся окне в столбцах таблицы «Start» и «Stop» введите значение первой частоты из таблицы 4, «Points» - 1;

  • - нажмите кнопку «Add», в появившейся строке в столбцах «Start» и «Stop» введите второе и предпоследнее значения частот из таблицы 4 соответственно, в столбце «Points» -введите количество частотных точек диапазона;

  • - нажмите кнопку «Add», в столбцах таблицы «Start» и «Stop» введите значение последней частоты из таблицы 4, «Points» - 1;

  • - включите радиокнопку «Оп» в добавленных строках таблицы;

  • - нажмите кнопку «Ок» и примените заполненную таблицу частотных точек для проведения измерений;

  • - используя кнопочную панель 7NX61 нажмите последовательно кнопки «POWER BW AVG» —> «Meas Bandwidth» —► «1 kHz»;

  • - нажмите последовательно кнопки «POWER BW AVG» —» «Average On» —> «Average Factor» —* «10».

  • 8.2.2.3 Выполнить полную однопортовую калибровку векторного анализатора цепей в соответствии с документом «Анализаторы электрических цепей векторные ZVA50, 7NA61, ZVA80. Руководство по эксплуатации».

  • 8.2.2.4 Выбрать формат отображения результатов измерений VSWR.

  • 8.2.2.5 Присоединить к измерительному порту одну из мер.

  • 8.2.2.6 Измерить КСВН меры НСН-23 на частотах, приведенных в таблице 4.

  • 8.2.2.7 Повторить операции пунктов 8.2.2.5-8.2.2.6 для меры НСН-24.

Таблица 4 - Значения частоты

Наименование мер

Значения частоты, ГГц

НРП-6, НРП-7, НРП-8, НСН-24, НСН-23, НСП-21, НКП-19

17,44, 18,00, 19,00, 20,00 ,21,00, 22,00, 23,00, 24,00, 25,00, 25,95

НРП-28, НРП-29, НСП-23, НРП-27, НКП-22

37,5 39,00, 41,00, 43,00, 45,00, 47,00, 49,00, 51,00, 53,00, 53,57

НРП-21, НРП-22, НСП-22, НРП-20, НКП-21

53,57, 55,00, 57,00, 59,00, 61,00,63,00,65,00,

67,00, 69,00, 71,00, 73,00, 75,00, 77,00, 78,33

НРП-12, НРП-13, НРП-14, НСП-19, НРП-

25, НКП-18, НРП-26

78,33, 81,00, 85,00, 89,00, 93,00, 97,00, 101,00,  105,00,  109,00,  113,00,  115,00,

118,1

НРП-9, НРП-10, НРП-11, НСП-18, НРП-23,

НКП-20, НРП-24

118,1, 120,00, 125,00, 130,00, 135,00, 140,00, 145,00,  150,00,  155,00,  160,00,  165,00,

170,00

  • 8.2.3 Определить значения КСВН мер НСП-21, НСП-23, НСП-22, НСП-19, НСП-18 из комплектов мер МП-12,  МП-06,  МП-04,  МП-03,  МП-02 в следующей

последовательности:

  • 8.2.3.1 Собрать схему измерений, приведенную на рисунке 1 для проведения измерений в диапазоне частот от 17,44 до 53,57 ГГц или схему, приведенную на рисунке 2, для проведения измерений в диапазоне частот от 53,57 до 170,0 ГГц.

  • 8.2.3.2 Выполнить полную однопортовую калибровку векторного анализатора цепей в соответствии с документом «Анализаторы электрических цепей векторные ZVA50, ZVA67, ZVA80. Руководство по эксплуатации». В случае изменения конфигурации СВЧ тракта до измерительного порта, необходимо провести повторную калибровку.

  • 8.2.3.3 Выбрать режим отображения результатов измерений в полярной системе координат, нажав кнопку «Format» и выбрать вкладку «Polar». Выбрать формат отображения маркера «Real and Imag», выполнив следующую последовательность: нажать кнопку «Marker», далее вкладки «More» —» «Marker Format» —> «More» —> «Real and Imag». Установить значение частоты маркера: нажать кнопку «Marker» —» ввести значение частоты из таблицы 4 —> «GHz».

  • 8.2.3.4 Присоединить к измерительному порту одну из мер.

  • 8.2.3.5 Вращая ручку подвижного механизма меры, отсчитать три значения ККО (действительную и мнимую части - Xi и у\ соответственно), равноудаленные на комплексной плоскости (xi,.yi, X2,yi, хз, уз), как показано на рисунке 3.

    Рисунок 3 - Три значения ККО равноудаленные на комплексной плоскости

Провести измерения трех значений действительной х, и мнимой у, части комплексного коэффициента отражения на частотах, приведенных в таблице 4.

  • 8.2.3.6 Провести расчет по формулам:

    ReSiX =

    (DE-BF)

    (1)

    ImSu =

    (AF—CE)

где А = х2 - хь В = у2 - уъ С = х3 - хь D = Уз - уъ

Е = 4(хг + х2) + В(у! + у2),

Г = С • (xj + х3) + D • (уг + у3),

G = 2 • [4(у3 - у2) - В(х3 - х2)].

|Г| = V(/?eSn)2 + (/mSn)2

КСВН =

  • 8.2.4 Определить значения КСВН мер НРП-6, НРП-7, НРП-8, НРП-28, НРП-29, НРП-27, НРП-21, НРП-22, НРП-20, НРП-12, НРП-13, НРП-14, НРП-25, НРП-9, НРП-10, НРП-11, НРП-23 из комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02 на частотах от 17,44 до 170 ГГц в следующей последовательности:

Выполнить операции пунктов 8.2.3.1-8.2.3.4. Провести измерения трех значений действительной х; и мнимой у, части комплексного коэффициента отражения на частотах, приведенных в таблице 4.

Рассчитать значения ReSn и ImSii по формулам (1), (2). Рассчитать |Г| по формуле (5). Рассчитать КСВН на частотах, приведенных в таблице 4, по формуле (4).

|Г| = V(fieSn - xt)2 + (/mS„ - У1)’                 (5)

  • 8.2.5 Результаты поверки считать положительными, если во всем диапазоне рабочих частот отклонения от номинальных значений КСВН мер находятся в пределах, указанных в таблице 5. В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

Таблица 5 - Предельные отклонения от номинальных значений КСВН

Наименование мер

Диапазон частот, ГГц

Номинальное значение КСВН

Предельные отклонения от номинальных значений КСВН

Комплект мер МП-12

НРП-6

17,44-25,95

1,2

от 1,10 до 1,30

НРП-7

1,4

от 1,25 до 1,55

НРП-8

2,0

от 1,80 до 2,20

НСН-24

1,03

не более 1,03

НСН-23

1,07

не более 1,07

НСП-21

1,03

не более 1,03

Комплект мер МП-06

НРП-28

37,5-53,57

1,4

от 1,25 до 1,55

НРП-29

2,0

от 1,70 до 2,30

НСП-23

1,03

не более 1,03

НРП-27

1,2

от 1,05 до 1,35

Комплект мер МП-04

НРП-21

53,57-78,33

1,4

от 1,25 до 1,55

НРП-22

2,0

от 1,70 до 2,30

НСП-22

1,03

не более 1,03

НРП-20

1,2

от 1,05 до 1,35

Комплект мер МП-03

НРП-12

78,33-118,1

1,2

от 1,05 до 1,35

НРП-13

1,4

от 1,25 до 1,55

НРП-14

2,0

от 1,70 до 2,30

НСП-19

1,03

не более 1,03

НРП-25

3,0

от 2,55 до 3,45

Комплект мер МП-02

НРП-9

118,1-170,0

1,2

от 1,05 до 1,35

НРП-10

1,4

от 1,25 до 1,55

НРП-11

2,0

от 1,70 до 2,30

НСП-18

1,03

не более 1,03

НРП-23

3,00

от 2,55до 3,45

8.3 Определение относительной погрешности КСВН мер НРП-6, НРП-7, НРП-8, НСН-24, НСН-23, НСП-21, НРП-28, НРП-29, НСП-23, НРП-27, НРП-21, НРП-22, НСП-22, НРП-20, НРП-12, НРП-13, НРП-14, НСП-19, НРП-26, НРП-25, НРП-9, НРП-10, НРП-11, НСП-18, НРП-24, НРП-23 из комплектов мер МП-12, МП-06, МП-04, МП-03, МП-02

  • 8.3.1 Провести измерение КСВН мер по пунктам 8.2.1 - 8.2.4.

  • 8.3.2 Определить значение относительной погрешности значения КСВН дксвн на частотах приведенных в таблице 4 по формуле (6):

^ксвн = ( кп П) ‘ ЮО                            (6)

где Кп - значение КСВН меры, приведенное в паспорте на данной частоте; Ки - измеренное значение КСВН меры на данной частоте.

  • 8.3.3 Результаты поверки считать положительными, если значения относительной погрешности значения КСВН не превышают значений, указанных в таблице 6. В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

Таблица 6 - Диапазон частот и относительная погрешность значений КСВН

Наименование мер

Диапазон частот, ГГц

Пределы относительной погрешности значений КСВН, %

Комплект мер МП-12

НРП-6

17,44-25,95

+ 1,0

НРП-7

±1,0

НРП-8

±1,5

НСН-24

±1,0

НСН-23

±1,0

НСП-21

± 1,0

Комплект мер МП-06

НРП-28

37,5-53,57

± 1,0

НРП-29

±1,0

НСП-23

±1,5

НРП-27

±1,0

Комплект мер МП-04

НРП-21

53,57-78,33

±1,0

НРП-22

±1,5

НСП-22

±1,0

НРП-20

±1,0

Комплект мер МП-03

НРП-12

78,33-118,1

±1,0

НРП-13

±1,0

НРП-14

± 1,5

НСП-19

±1,0

НРП-25

±3,0

Комплект мер МП-02

НРП-9

118,1-170,0

±1,0

НРП-10

±1,0

Наименование мер

Диапазон частот, ГГц

Пределы относительной погрешности значений КСВН, %

НРП-11

±1,5

НСП-18

± 1,0

НРП-23

±3,0

8.4 Определение модуля коэффициента отражения мер НКП-19, НКП-22, НКП-21, НКП-18, НРП-26, НКП-20, НРП-24
  • 8.4.1 Определить модуль коэффициента отражения мер НКП-19, НКП-22, НКП-21, НКП-18, НРП-26, НКП-20, НРП-24 в следующей последовательности:

  • 8.4.1.1 Выполнить операции пунктов 8.2.3.1-8.2.3.5.

  • 8.4.1.2 Рассчитать значения модуля коэффициента отражения мер на частотах, приведенных в таблице 4 по формулам (1), (2), (5).

  • 8.4.2 Результаты поверки считать положительными, если во всем диапазоне рабочих частот значение модуля коэффициента отражения находится в пределах, указанных в таблице 7. В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

Таблица 7 -

значения

к<

Наименование меры

Диапазон частот, ГГц

Допускаемые значения модуля коэффициента отражения

НКП-19

17,44-25,95

не менее 0,98

НКП-22

37,5-53,57

не менее 0,98

НКП-21

53,57-78,33

не менее 0,98

НКП-18

78,33-118,1

не менее 0,98

НРП-26

от 0,62 до 0,70

НКП-20

118,1-170

не менее 0,98

НРП-24

от 0,62 до 0,70

8.5 Определение абсолютной погрешности модуля коэффициента отражения мер НКП-19, НКП-22, НКП-21, НКП-18, НРП-26, НКП-20, НРП-24
  • 8.5.1  Определить значение абсолютной погрешности модуля коэффициента отражения на частотах, приведенных в таблице 4, по формуле (7):

4|Г| = |Г|И - |Пп,                                    (7)

где |Г|я- измеренное значение модуля коэффициента отражения на данной частоте, определенное в пункте 8.4;

|Г|п - значение модуля коэффициента отражения, приведенное в паспорте на данной частоте.

  • 8.5.2 Результаты поверки считать положительными, если значения абсолютной погрешности модуля коэффициента отражения не превышают значений, указанных в таблице 8.

Таблица 8 - Пределы допускаемой абсолютной погрешности модуля коэффициента отражения

Наименование меры

Диапазон частот, ГГц

Пределы          допускаемой

абсолютной погрешности модуля коэффициента отражения

НКП-19

17,44-25,95

0,005

НКП-22

37,5-53,57

0,005

НКП-21

53,57-78,33

0,005

НКП-18

78,33-118,1

0,005

НРП-26

0,014

НКП-20

118,1-170

0,005

НРП-24

0,014

В противном случае результаты поверки считать отрицательными.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт (формуляр) средства измерений вносится запись о проведенной поверке, заверяемая

подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

О.В. Каминский

И.П. Чирков

Начальник НИО-1 ФГУП «ВНИИФТРИ»

Начальник отдела 11 НИО-1 ФГУП «ВНИИФТРИ»

Старший научный сотрудник НИО-1 ФГУП «ВНИИФТРИ        А.С. Боровков

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
