Методика поверки «Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-61» (СТ061-017.01 МП)

УТВЕРЖДАЮ Начальник ФГБУ «ГНМЦ» Минобороны России

Инструкция

Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-61

Методика поверки СТ061-017.01 МП

2017 г.

СОДЕРЖАНИЕ

Стр.

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Обработка результатов измерений

• 9 Оформление результатов поверки

Приложение А - Функциональные схемы поверки ИК

Приложение Б - Форма протокола поверки

• 1.1 Настоящая методика поверки (далее по тексту - методика) устанавливает порядок проведения и оформления результатов поверки системы измерительной для стендовых испытаний узлов и агрегатов вертолетов СИСТ-61 (далее по тексту - система) и устанавливает методику первичной и периодической поверок.

• 1.2 Интервал между поверками - 1 год.

• 2.1 При проведении поверки должны выполнять операции, указанные в таблице 1.

Таблица 1

• 2.2 Допускается проведение поверки отдельных ИК системы в соответствии с заявлением владельца системы.

• 3.1 Средства поверки приведены в таблице 2. Таблица 2

  Номер пункта методики поверки	Наименование и тип основных или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики
  7.3	Динамометр электронный переносной ДЭП1-2Д-500С-2: диапазон измерений (сжатие) от 50 до 500 кН; класс точности 2, пределы допускаемой относительной погрешности измерений силы ±0,45 %
  7.4	Калибратор промышленных процессов универсальный АКИП-7301: диапазон воспроизведения силы постоянного тока от 0,001 мА до 20 мА, пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока (I) ±(0,0002 I + 3 е.м.р.), мА
  7.5	Квадрант оптический КО-60М: диапазон измерений плоского угла от минус 120 до 120°; пределы допускаемой абсолютной погрешности измерений плоского угла ±30” (±0,0084°)
  7.6	Генератор сигналов специальной формы ГСС-05: диапазон частот от 100 мкГц до 5 МГц, пределы допускаемой абсолютной погрешности установки частоты (F) ±(5 10'6 Гц-F + 1 мкГц)
  Вспомогательные средства поверки
  5.1	Измеритель комбинированный TESTO 176-Р1: диапазон измерения температуры от минус 20 до плюс 70°С, пределы допускаемой абсолютной погрешности измерений температуры ±0,2°С; диапазон измерений атмосферного давления от 600 до 1100 мбар, пределы допускаемой абсолютной погрешности измерений атмосферного давления ±3 мбар; диапазон измерения относительной влажности от 0 до 100 %; пределы допускаемой абсолютной погрешности измерений влажности ±0,1 %
  Вспомогательное оборудование
  7.3	Пресс для нагружения СТ020.00.01.000
  7.5	Устройство градуировки ДУ CT000.00.10.000
  7.6	Кабель АЧХ СТ020.00.04.000-03

• 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

• 3.3 При поверке должны использоваться средства измерений утвержденных типов.

• 3.4 Используемые средства поверки должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 и иметь действующее свидетельство о поверке (знак поверки).

• 3.5 Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

• 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок». ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

• 4.2 Любые подключения приборов проводить только при отключенном напряжении питания систем.

ВНИМАНИЕ! На открытых контактах клеммных колодок систем напряжение опасное для жизни - 220 В.

• 4.3 К поверке допускаются лица, изучившие руководство по эксплуатации (РЭ) на систему, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

• 4.4 К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую МП и имеющие достаточную квалификацию.

• 4.5 Лица, участвующие в поверке системы, должны проходить обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C (К)..............................от 15 до 25 (от 288 до 298);

относительная влажность воздуха при температуре 25 °C, %...........................не более 80;

атмосферное давление, мм рт. ст. (кПа)..............................от 730 до 785 (от 97,3 до 104,6);

напряжение питания однофазной сети переменного тока при частоте

(50 ± 1) Гц, В.................................................................................от 215,6 до 224,4.

• 6.1 При подготовке к поверке:

• - проверить наличие свидетельств (знаков поверки) о поверке рабочих эталонов;

• - проверить целостность электрических цепей измерительного канала (ИК);

• - включить питание измерительных преобразователей и аппаратуры системы;

• - запустить программу градуировки в соответствии с РЭ системы;

• - перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление).

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений;

• - исправность органов управления (четкость фиксации положения переключателей и кнопок);

• - отсутствие нарушений экранировки линий связи;

• - отсутствие обугливания изоляции на внешних токоведущих частях системы;

• - отсутствие неудовлетворительного крепления разъемов;

• - заземление стойки управления системы;

• - наличие товарного знака изготовителя и заводского номера системы.

• 7.1.2   Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

• 7.2 Опробование

  • 7.2.1 При опробовании системы необходимо:

включить систему, подав напряжение питания на все ее компоненты;

запустить ПО Гарис.

• 7.2.2 Результаты опробования считать положительными, если ПО Гарис запускается и в окне «По текущим А и В» отображается информация с действующими значениями измеряемых величин.

7.3 Определение приведенной (к ВП) погрешности измерений силы

Поверку ИК силы проводить комплектным методом

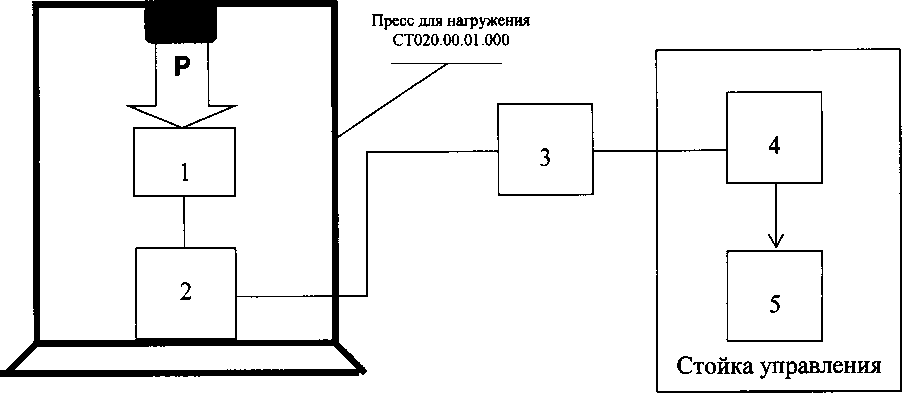

• 7.3.1  Собрать функциональную схему поверки ИК силы согласно рисунку 1 Приложения А.

Установить в пресс для нагружения СТ020.00.01.000 шток гидроцилиндра с наклеенными тензорезисторами последовательно с динамометром электронным переносным ДЭП. Тензорезисторы подключить штатным кабелем ко входу «Датчики силы 1» блока НУТ-7 СТ305.50.00.000.

• 7.3.2 Включить компьютер с предустановленным ПО: MS Office, Гарис.

• 7.3.3 Запустить ПО Гарис.

• 7.3.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

• 7.3.5 Разгрузить силовую цепь до 0. В окне «По текущим А и В» должно установиться значение близкое к 0.

• 7.3.6 Записать измеренное значение в таблицу 3 (точка j = 1).

Таблица 3

• 7.3.7 Нагрузить силовую цепь до значения 100 кН (по показаниям динамометра ДЭП). Контролировать установившееся значение в окне «По текущим А и В».

• 7.3.8 Проводить контрольные операции в точках 200, 300 и 400 кН.

• 7.3.9 Записать измеренные значения в таблицу 3 (точки j = 2 - 5).

• 7.3.10 Операции по п.п. 7.3.5 - 7.3.9 повторить еще 2 раза.

• 7.3.11 Рассчитать максимальное значение приведенной (к ВП) погрешности измерений силы умах в соответствии с разделом 8 настоящей методики поверки.

• 7.3.12 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений силы находится в пределах ±1,5 %, в противном случае система бракуется и направляется в ремонт.

• 7.3.13 Выполнить действия по п.п. 7.3.1 - 7.3.12 для второго ИК силы, для этого в раму пресс для нагружения СТ020.00.01.000 установить шток гидроцилиндра с наклеенными тензорезисторами последовательно с динамометром электронным переносным ДЭП. Тензорезисторы подключить штатным кабелем ко входу «Датчики силы 1» блока НУТ-3 СТ161.50.00.000.

• 7.4 Определение относительной погрешности измерений силы постоянного тока

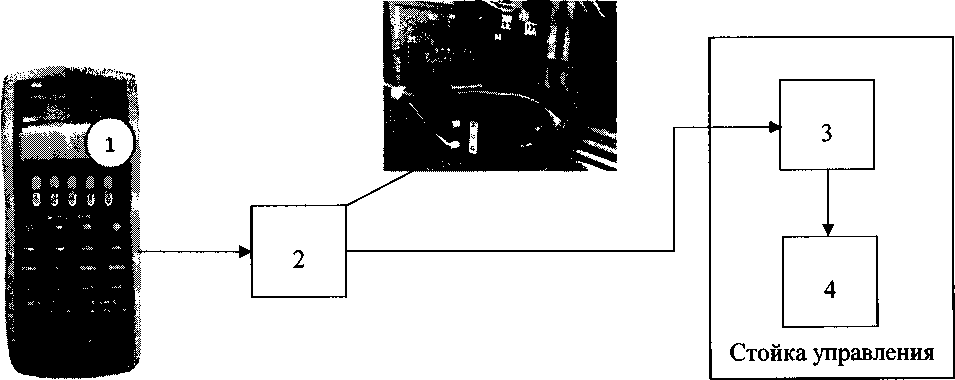

• 7.4.1 Собрать функциональную схему поверки ИК силы постоянного тока согласно рисунку 2 Приложения А.

В блоке НУТ-7 СТЗО5.50.00.000 отсоединить сигнальный контакт (белый провод) от клеммы 13 модуля преобразователя датчика перемещения и подключить к нему контакт «+» калибратора промышленных процессов АКИП-7301. Отсоединить сигнальный контакт (черный провод) от клеммы И модуля преобразователя датчика перемещения и подключить к нему контакт «-» калибратора промышленных процессов АКИП-7301.

• 7.4.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

• 7.4.3 Запустить ПО Гарис.

• 7.4.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

• 7.4.5 Установить на выходе калибратора АКИП-7301 значение силы постоянного тока

4 мА. В окне «По текущим А и В» должно установиться значение близкое к 4. Записать измеренное значение в таблицу 4 (точка j = 1).

Таблица 4

• 7.4.6 Установить на выходе калибратора АКИП-7301 последовательно значения силы постоянного тока 8, 12, 16 и 20 мА. Контролировать установившиеся значения в окне «По текущим А и В».

• 7.4.7 Записать измеренные значения в таблицу 4 (точки j = 2 - 5).

• 7.4.8 Операции по п.п. 7.4.5 - 7.4.7 повторить еще 2 раза.

• 7.4.9 Расчет относительной погрешности измерений силы постоянного тока, бмах проводить в соответствии с разделом 8 настоящей МП.

• 7.4.10 Результаты поверки считать положительными, если значение относительной погрешности измерений силы постоянного тока находится в пределах ±0,5 %, в противном случае система бракуется и направляется в ремонт.

7.5 Определение абсолютной погрешности измерений угла

Поверку ИК угла проводить комплектным методом.

Для диапазона измерений от минус 10 до 15°

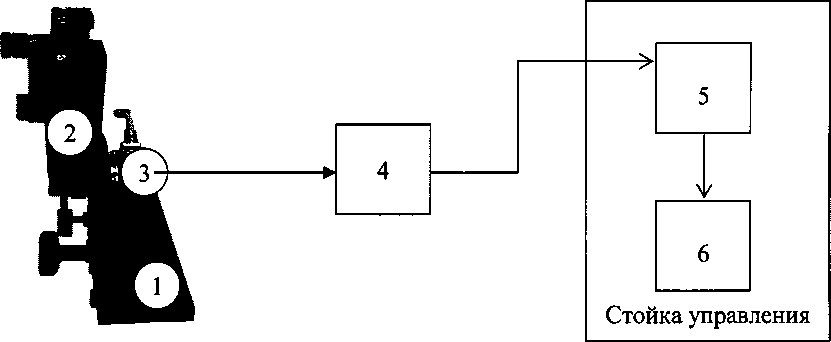

• 7.5.1  Собрать функциональную схему поверки ИК угла согласно рисунку 3 Приложения А.

Установить квадрант оптический КО-60М на площадку для установки квадранта устройства для градуировки датчика угла СТ000.00.10.000. Установить датчик угла в устройство для градуировки датчика угла CT000.00.10.000. Датчик угла штатным кабелем подключить ко входу «Датчик угла 1» блока НУТ-7 СТ305.50.00.000.

• 7.5.2 Запустить ПО Гарис, открыть таблицу датчиков.

• 7.5.3  Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

• 7.5.4 Установить площадку для установки квадранта в такое положение, чтобы показания квадранта оптического равнялись минус 10° (точка j = 1).

• 7.5.5 В окне «По текущим А и В» должно установиться значение близкое к минус 10°, записать это показание в таблицу 5.

• 7.5.6 Провести измерения на отметках, соответствующих показаниям квадранта оптического: минус 8°, минус 6°, минус 4°, минус 2° и 0° (точки j = 2 - 6). Результаты измерений записать в таблицу 5.

• 7.5.7 Операции по п.п. 7.5.4 - 7.5.6 повторить еще 2 раза и записать результаты измерений в таблицу 5.

• 7.5.8 Установить площадку для установки квадранта в такое положение, чтобы показания квадранта оптического равнялись 0°.

Таблица 5

• 7.5.9 В диалоге «Градуировка» в окне «По текущим А и В» должно быть значение близкое к 0° (точка j = 6), записать это показание в таблицу 5 в раздел «В обратную сторону».

• 7.5.10 Провести измерения на отметках, соответствующих показаниям квадранта оптического: минус 2°, минус 4°, минус 6°, минус 8° и минус 10° (точки j = 5, 4, 3, 2, 1). Результаты измерений записать в таблицу 5 в раздел «В обратную сторону».

• 7.5.11 Операции по п.п. 7.5.8 - 7.5.10 повторить еще 2 раза и записать результаты измерений в таблицу 5 раздел «В обратную сторону».

• 7.5.12 Установить площадку для установки квадранта в такое положение, чтобы показания квадранта оптического равнялись 0°.

• 7.5.13 В диалоге «Градуировка» в окне «По текущим А и В» должно быть значение близкое к 0 ° (точка j = 6), записать измеренное значение в таблицу 6.

Таблица 6

• 7.5.14 Провести измерения на отметках, соответствующих показаниям квадранта оптического: 3°, 6°, 9°, 12° и 15° (точки / = 7-11). Результаты измерений записать в таблицу 6.

• 7.5.15 Операции по п.п. 7.5.14 - 7.5.16 повторить еще 2 раза и записать результаты измерений в таблицу 6.

• 7.5.16 Установить площадку для установки квадранта в такое положение, чтобы показания квадранта оптического равнялись 15°.

• 7.5.17 В диалоге «Градуировка» в окне «По текущим А и В» должно быть значение близкое к 15° (точка j = 11), записать это показание в таблицу 6 в раздел «В обратную сторону».

• 7.5.18 Провести измерения на отметках, соответствующих показаниям квадранта оптического: 12°, 9°, 6°, 3°, 0° (точки j - 10, 9, 8, 7, 6). Результаты измерений записать в таблицу 6 в раздел «В обратную сторону».

• 7.5.19 Операции по п.п. 7.5.16 - 7.5.18 повторить еще 2 раза и записать результаты измерений в таблицу 6 раздел «В обратную сторону».

• 7.5.20 Расчет абсолютной погрешности измерений угла у проводить в соответствии с разделом 8 настоящей методики.

• 7.5.21 Результаты поверки считать положительными, если значения абсолютной погрешности измерений угла находятся в пределах ±0,5°, в противном случае система бракуется и направляется в ремонт.

• 7.5.22 Выполнить действия по п.п. 7.5.1 - 7.5.21 для второго ИК угла с диапазоном измерений от минус 10 до 15°, для этого установить датчик угла поверяемого ИК в устройство для градуировки датчика угла CT000.00.10.000. Датчик угла штатным кабелем подключить ко входу «Датчик угла 1» блока НУТ-3 СТ161.50.00.000.

Для диапазона измерений от минус 5 до 35°

• 7.5.23 Собрать функциональную схему поверки ИК угла согласно рисунку 3 Приложения А.

Установить квадрант оптический КО-60М на площадку для установки квадранта устройства для градуировки датчика угла CT000.00.10.000. Установить датчик угла в устройство для градуировки датчика угла CT000.00.10.000. Датчик угла штатным кабелем подключить ко входу «Датчик угла 2» блока НУТ-7 СТЗО5.50.00.000.

• 7.5.24 Запустить ПО Тарис, открыть таблицу датчиков.

• 7.5.25 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

• 7.5.26 Установить площадку для установки квадранта в такое положение, чтобы показания квадранта оптического равнялись минус 5° (точка j = 1).

1.5.Т1 В окне «По текущим А и В» должно установиться значение близкое к минус 5°, записать это показание в таблицу 7.

Таблица 7

• 7.5.28 Провести измерения на отметках, соответствующих показаниям квадранта оптического: минус 4°, минус 3°, минус 2°, минус 1° и 0° (точки у = 2 - 6). Результаты измерений записать в таблицу 7.

• 7.5.29 Операции по п.п. 7.5.26 - 7.5.28 повторить еще 2 раза и записать результаты измерений в таблицу 7.

• 7.5.30 Установить площадку для установки квадранта в такое положение, чтобы показания квадранта оптического равнялись 0°.

• 7.5.31 В диалоге «Градуировка» в окне «По текущим А и В» должно быть значение близкое к 0° (точка j = 6), записать это показание в таблицу 7 в раздел «В обратную сторону».

• 7.5.32 Провести измерения на отметках, соответствующих показаниям квадранта оптического: минус 1°, минус 2°, минус 3°, минус 4° и минус 5° (точки j = 5, 4, 3, 2, 1). Результаты измерений записать в таблицу 7 в раздел «В обратную сторону».

• 7.5.33 Операции по п.п. 7.5.30 - 7.5.32 повторить еще 2 раза и записать результаты измерений в таблицу 7 раздел «В обратную сторону».

• 7.5.34 Установить площадку для установки квадранта в такое положение, чтобы показания квадранта оптического равнялись 0°.

• 7.5.35 В диалоге «Градуировка» в окне «По текущим А и В» должно быть значение близкое к 0° (точка j = 6), записать измеренное значение в таблицу 8.

Таблица 8

• 7.5.36 Провести измерения на отметках, соответствующих показаниям квадранта оптического: 7°, 14°, 21°, 28° и 35° (точки j = 7 - 11). Результаты измерений записать в таблицу 8.

• 7.5.37 Операции по п.п. 7.5.34 - 7.5.36 повторить еще 2 раза и записать результаты измерений в таблицу 8.

• 7.5.38 Установить площадку для установки квадранта в такое положение, чтобы показания квадранта оптического равнялись 35°.

• 7.5.39 В диалоге «Градуировка» в окне «По текущим А и В» должно быть значение близкое к 35° (точка j = И), записать это показание в таблицу 8 в раздел «В обратную сторону».

• 7.5.40 Провести измерения на отметках, соответствующих показаниям квадранта оптического: 28°, 21°, 14°, 7°, 0° (точки j = 10, 9, 8, 7, 6). Результаты измерений записать в таблицу 8 в раздел «В обратную сторону».

• 7.5.41 Операции по п.п. 7.5.38 - 7.5.40 повторить еще 2 раза и записать результаты измерений в таблицу 8 раздел «В обратную сторону».

• 7.5.42 Расчет абсолютной погрешности измерений угла у проводить в соответствии с разделом 8 настоящей методики.

• 7.5.43 Результаты поверки считать положительными, если значения абсолютной погрешности измерений угла находятся в пределах ±0,5°, в противном случае система бракуется и направляется в ремонт.

• 7.5.44 Выполнить действия по п.п. 7.5.23 - 7.5.43 для второго ИК угла с диапазоном измерений от минус 5 до 35°, для этого установить датчик угла поверяемого ИК в устройство для градуировки датчика угла CT000.00.10.000. Датчик угла штатным кабелем подключить ко входу «Датчик угла 2» блока НУТ-3 СТ161.50.00.000.

7.6 Определение приведенной (к ВП) погрешности измерений частоты переменного тока

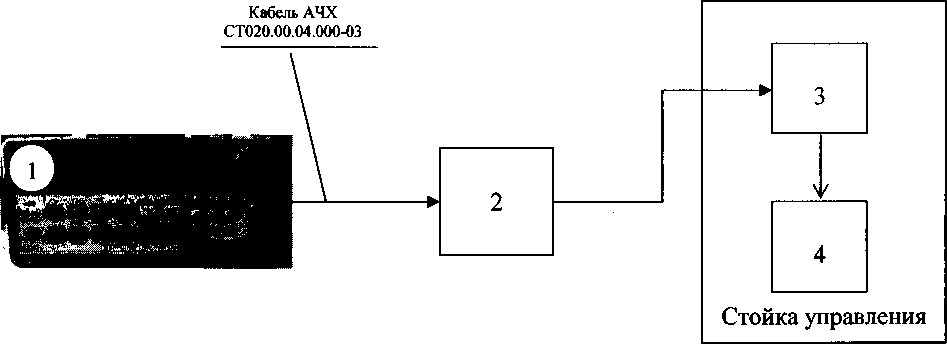

• 7.6.1 Собрать функциональную схему поверки ИК частоты переменного тока согласно рисунку 4 Приложения А.

Подключить генератор ГСС-05 ко входу «Датчик силы 1» блока НУТ-7 СТ305.50.00.000 кабелем АЧХ СТ020.00.04.000-03 из состава ЗИП системы.

• 7.6.2 Включить компьютер, запустить ПО Гарис, открыть таблицу датчиков.

• 7.6.3 Нажать на кнопку «Создать программу испытаний».

• 7.6.4 Выбрать вкладку «Настройка».

• 7.6.5 В появившемся диалоговом окне «Настройки испытаний» выбрать вкладку «параметры опроса».

• 7.6.6 Поставить галочку напротив поверяемого канала АЦП.

• 7.6.7 Выбрать вкладку «Режимы», нажать на кнопку «Добавить режим», в строке названия режима написать «1».

• 7.6.8 В столбце «амплитуда» указать отличную от нуля и положительную величину.

• 7.6.9 В столбце «Частота, Гц» из выпадающего списка выбрать «измерять».

• 7.6.10 На вкладке «Сохранение данных» параметр «Длина отрезка, по которому измеряется частота» установить равным 8 с.

• 7.6.11 Закрыть диалоговое окно нажатием кнопки «ОК».

• 7.6.12 Поставить галочку перед «Редактирование текста» (Активировалась левая область экрана).

• 7.6.13 В активной области переместить курсор вниз и в последней строке написать PLAYBACK_REGIM(1, 15000). Это означает установить 1 режим, 15000 циклов.

• 7.6.14 Убрать поставленную галочку перед «Редактирование текста», и если команда написана правильно, то в правой области она добавится в виде «Режим «1», а в свойствах 15000 циклов.

• 7.6.15 Нажать на кнопку «Запустить F5».

• 7.6.16 Программа предложит сохранить журнал. Сохранить, оставляя за собой право выбора названия журнала. Нажать на кнопку «сохранить».

• 7.6.17 Нажать кнопку «К программе».

• 7.6.18 Последовательно устанавливать на генераторе частоты 1; 2; 3; 4; 5; 10; 20; 30; 40; 50 Гц (точки j - 1 - 10). Амплитуда синусоидального сигнала должна быть не более 2 В.

• 7.6.19 Зафиксировать значение частоты.

• 7.6.20 Повторить операции по п. 7.6.19 в остальных точках измерения по п. 7.6.18.

• 7.6.21 Операции по п.п. 7.6.18 - 7.6.20 повторить еще 2 раза и записать результаты

измерений в таблицы 9 и 10. Таблица 9

Таблица 10

• 7.6.22 Расчет приведенной (к ВП) погрешности измерений ИК частоты переменного тока у проводить в соответствии с разделом 8 настоящей МП.

• 7.6.23 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений частоты переменного тока находятся в пределах ±0,5 %, в противном случае система бракуется и направляется в ремонт.

• 7.6.24 Выполнить действия по п.п. 7.6.1 - 7.6.23 для второго ИК частоты переменного тока, для этого генератор ГСС-05 подключить ко входу «Датчик силы 1» блока НУТ-3 СТ161.50.00.000 кабелем АЧХ СТ020.00.04.000-03 из состава ЗИП системы.

7.10 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

На ПЭВМ системы запускают файл Garis.exe и открывают окно «О программе» (меню Справка -> О программе Гарис). Идентификационные наименования отображаются в верхней части окна «О программе».

Метрологически значимая часть ПО системы представляет собой:

• - модуль GarisGrad.dll - фильтрация, градуировочные расчеты;

-модуль GarisAspf.dll - вычисление амплитуды, статики, фазы, частоты и других интегральных параметров сигнала;

• - модуль Garislnterpreter.dll - интерпретатор формул для вычисляемых каналов;

• - драйверы платы L780 фирмы L-Card - файлы ldevpci.sys, ldevs.sys.

Идентификационные данные (признаки) метрологически значимой части ПО сверить с указанными в разделе 17 формуляра.

Для вычисления цифрового идентификатора (хеш-суммы) файла метрологически значимого программного компонента использовать данные ПО Гарис, который сам вычисляет хеш-суммы.

• 8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

  • 8.1 Расчет характеристик погрешности

Среднее арифметическое значение измеряемой величины в у-той точке определить по формуле:

Л-=-Уа₍.. i= l,n, y=l,m,                       (1)

п /-1

где п - количество измерений в у'-той точке,

m - количество точек;

а, - индицируемые системой значения физической величины в j-ой точке. Значение абсолютной погрешности измерений в у-той точке определить по формуле:

AAj = Aj - Аэ,                                            (2)

где Аэ - значение физической величины, установленное рабочим эталоном.

• 8.2 Расчет значения приведенной погрешности

Значения приведенной погрешности измерений физической величины для каждой точки определить по формуле:

/_у=Ц^-юо%,                          (3)

Л

где Pj - значение верхнего предела измерений, либо диапазона измерений.

• 8.3 Расчет значения относительной погрешности

Значения относительной погрешности измерений физической величины для каждой точки проверки определить по формуле:

|Д/Г|

3,=-—^-100%,                              (4)

где Aj - измеренное значение.

• 8.3.1 За значение относительной погрешности измерений физической величины

<5.иох принимать наибольшее из полученных в процессе измерений значение погрешности.

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 9.1 Результаты поверки заносятся в протокол поверки (Приложение Б).

  • 9.2 При положительных результатах поверки оформляется свидетельство о поверке, на стойку управления наносится знак поверки в виде наклейки.

9.2.1 В случае проведения поверки отдельных ИК из состава системы в соответствии с заявлением владельца СИ, в свидетельстве о поверке указывается информация об объеме проведенной поверки.

• 9.3 При отрицательных результатах поверки применение системы запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Старший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России

Приложение А

Функциональные схемы поверки ИК

• 1 - эталонный динамометр;

• 2 - шток гидроцилиндра с наклеенными тензорезисторами поверяемого ИК;

• 3 - блок НУТ-7 (НУТ-3) в соответствии с поверяемым ИК;

• 4 - блок согласования датчиков;

• 5 - ПЭВМ (с монитором)

Рисунок 1 - Функциональная схема поверки ИК силы

• 1 - калибратор АКИП-7301;

• 2 - блок НУТ-7;

• 3 - блок согласования датчиков;

4- ПЭВМ (с монитором)

Рисунок 2 - Функциональная схема поверки ИК силы постоянного тока

• 1 - устройство градуировки ДУ CT000.00.10.000;

• 2 - квадрант оптический;

• 3 - датчик угла;

• 4 - блок НУТ-7 (НУТ-3) в соответствии с поверяемым ИК;

• 5 - блок согласования датчиков;

• 6 - ПЭВМ (с монитором)

Рисунок 3 - Функциональная схема поверки ИК угла

• 1 - генератор ГСС-05;

• 2 - блок НУТ-7 (НУТ-3) в соответствии с поверяемым ИК;

• 3 - блок согласования датчиков;

• 4 - ПЭВМ (с монитором)

Рисунок 4 - Функциональная схема поверки ИК частоты переменного тока

Приложение Б Форма протокола поверки

• 1 Вид поверки............................................................................

• 2 Дата поверки...........................................................................

• 3 Средства поверки

3.1 Рабочий эталон

3.2 Вспомогательные средства: в соответствии с методикой поверки СТ061-018.01 МП. 4 Условия поверки

5 Результаты экспериментальных исследований

• 5.1 Внешний осмотр:...........................................................................................

• 5.2 Результаты опробования:.................................................................................

• 5.3 Результаты метрологических исследований

5.3.1 Условия исследования

5.3.2 Задаваемые контрольные точки
