Методика поверки «ГСИ. ГЕНЕРАТОРЫ СИГНАЛОВ ВЕКТОРНЫЕ SMW200A » (РТ-МП-7145-441-2020)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

ФБУ «Ростест-

А.Д. Меньшиков

«14» апреля 2020 г.

Государственная система обеспечения единства измерений

ГЕНЕРАТОРЫ СИГНАЛОВ ВЕКТОРНЫЕ SMW200A

Методика поверки

РТ-МП-7145-441-2020 г. Москва

2020 г.

Настоящая методика распространяется на генераторы сигналов векторные SMW200A (далее - генераторы), изготавливаемые фирмой “Rohde & Schwarz zavod Vimperk. s.r.o.“, Чехия, и устанавливает порядок и объем их первичной и периодической поверки.

Интервал между поверками - 3 года.

Перед проведением поверки необходимо ознакомиться с указаниями, изложенными в руководстве по эксплуатации на генераторы.

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

Примечание: при наличии в генераторе второго канала (опции В2003/В2006/ В2007/ В2020) проводят определение метрологических характеристик второго канала в соответствии с операциями п. 7.5...7.10

• 2.2 На основании письменного заявления владельца СИ допускается проводить периодическую поверку генераторов сигналов векторных SMW200A для меньшего числа Генераторы сигналов векторные SMW200A                                             лист 2

Методика поверки РТ-МП-7145-441-2020                                                листов 14 измеряемых величин с соответствующей записью в свидетельстве о поверке:

• - в ограниченном диапазоне частот до верхней граничной частоты любой из частотных опции генератора (3; 6; 7,5; 12,75; 20; 31,8; 40 ГГц) в части операций 7.4. 7.5. 7.6.

• - без определения метрологических характеристик второго канала при наличии опций В2003/В2006/В2007/В2020 (операции 7.5...7.6).

• 2.3 В случае выявления несоответствия требованиям в ходе выполнения любой операции, указанной в таблице 1, поверяемый генератор бракуют, поверку прекращают, и на него оформляют извещение о непригодности.

• 3.1 При проведении поверки генераторов применяют средства поверки, указанные в таблице 2.

• 3.2 Вместо указанных в таблице средств поверки допускается применять другие аналогичные меры и измерительные приборы. обеспечивающие измерения соответствующих параметров поверяемых средств измерений с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть исправны и поверены, эталоны аттестованы.

Таблица 2 - Средства поверки

Продолжение таблицы 2

При проведении поверки генератора необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.

К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с генератором и применяемыми средствами поверки, изучившие настоящую методику.

На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

Работать с генератором необходимо при отсутствии резких изменений температуры окружающей среды. Для исключения сбоев в работе, измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии и мощных импульсных помех.

При проведении поверки должны соблюдаться следующие условия: -температура окружающего воздуха......от 15 до 25 °C;

- относительная влажность воздуха........не более 80 %.

Порядок установки генератора на рабочее место, включения, управления и дополнительная информация приведены в руководстве по эксплуатации: «Генераторы сигналов векторные SMW200A». Руководство по эксплуатации».

Убедиться в выполнении условий проведения поверки.

Выдержать генератор в выключенном состоянии в условиях проведения поверки не менее двух часов, если он находился в отличных от них условиях.

Выдержать генератор во включенном состоянии не менее 30 минут.

Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

• 7.1 Внешний осмотр

При проведении внешнего осмотра установить соответствие генератора следующим требованиям:

• - наличие маркировки, подтверждающей тип, и заводской номер:

• - наружная поверхность не должна иметь следов механических повреждений, которые могут влиять на работу прибора и его органов управления;

• - разъемы должны быть чистыми;

• - комплектность генератора должна соответствовать указанной в технической документации фирмы-изготовителя.

Результаты выполнения операции считать положительными, если выполняются вышеуказанные требования.

• 7.2 Идентификация программного обеспечения

Проверить отсутствие ошибок при включении генератора. Идентификационное наименование и номер версии программного обеспечения генератора отображаются при нажатии "System Config > Setup > Instrument Assembly > Software I Options".

Номер версии ПО должен соответствовать описанию ПО в технической документации на генератор, ошибки при включении должны отсутствовать.

• 7.3 Опробование

Проверить возможность и прохождение внутреннего теста, для чего нажать "System Config > Setup > System > Internal Adjustments >Adjust AH".

Приборы, не прошедшие самотестирование и имеющие дефекты, бракуются и направляются в ремонт

Результаты опробования считать удовлетворительными, если после включения, загрузки программного обеспечения генератора и прохождения внутреннего теста не возникают сообщения об ошибках.

• 7.4 Определение относительной погрешности установки частоты при работе от внутреннего опорного генератора

Определение относительной погрешности установки частоты при работе от внутреннего опорного генератора проводят методом прямых измерений с помощью частотомера универсального CNT-90, анализатора фазового шума FSWP50, работающего в режимах анализатора спектра (опция В1) и стандарта частоты рубидиевого GPS-12RG. который используется в качестве опорного генератора.

Относительную погрешность установки частоты при работе от внутреннего опорного генератора на частоте 10 МГц определить путем измерения сигнала внутренней опорной частоты 10 МГц на задней панели генератора. Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 1.

Измерить частоту опорного генератора у SMW200A.

Относительную погрешность частоты вычислить по формуле 1:

8f=(F_H3M-F_HOM)/F_HOM,         (1)

где F_HOM - установленное значение частоты, Гц (10 МГц);

- измеренное значение частоты, Гц.

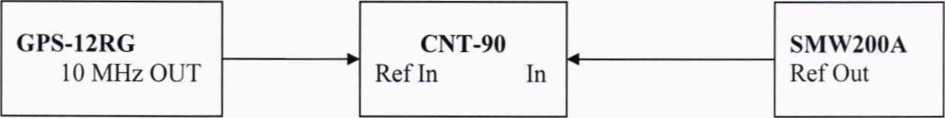

Рисунок 1

Относительную погрешность установки частоты при работе от внутреннего опорного генератора на максимальной частоте выходного СВЧ сигнала в зависимости от опции частотного диапазона генератора (3 ГГц; 6 ГГц; 7,5 ГГц; 12.75 ГГц; 20 ГГц; 31.8 ГГц; 40 ГГц; 44 ГГц), определить с помощью анализатора фазового шума FSWP50. работающего в режиме анализатора спектра (опция В1) от внешней опорной частоты, подаваемой от стандарта частоты. Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 2.

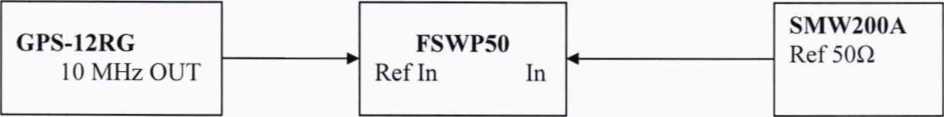

Рисунок 2

Измерить частоту анализатором фазового шума FSWP50.

Относительную погрешность частоты вычислить по формуле 1 приняв за F„_(M, максимальную частоту поверяемого генератора.

Результаты поверки по данной операции считаются удовлетворительными, если относительная погрешность установки частоты при работе от внутреннего опорного генератора, не превышает пределов, указанных в таблице 3.

Таблица 3

• 7.5 Определение диапазона установки уровня выходного сигнала и основной абсолютной погрешности установки уровня выходного синусоидального сигнала

Определение основной абсолютной погрешности установки уровня, а также диапазона установки уровня выходного сигнала проводят методом прямых измерений: с помощью ваттметра поглощаемой мощности NRP50T, для уровней выходной мощности от 0 до 18 дБ (1 мВт); с помощью анализатора фазового шума FSWP50 в режиме анализатора спектра (опция В1) для уровней выходной мощности от минус 120 до минус 5 дБ (1 мВт).

Подключить ваттметр к выходу генератора, установить на нем частоту измерений для корректировки частотной зависимости. На генераторе установить немодулированный сигнал, уровень выходной мощности 0 дБ (1 мВт). В зависимости от опции частотного диапазона генератора, измерения выходного уровня генератора провести на частотах 0.1; 1; 3; 8; 10; 20; 52; 52.01; 125; 200 МГц; далее до 6 ГГц с шагом 200 МГц; от 6 ГГц до 12.75 ГГц с шагом 250 МГц; от 13 ГГц до максимальной частоты с шагом 500 МГц.

Основную абсолютную погрешность установки уровня мощности 0 дБ (1 мВт) вычислить по формуле 2:

ДР ОдБм ^— Р изм ^— Руст         (2)

где: Руст - установленное на генераторе значение уровня мощности, дБ (1 мВт); Р_изм - показания измерителя мощности, дБ (1 мВт).

Кроме этого, аналогичным образом определить основную абсолютную погрешность установки максимально специфицированного уровня выходного сигнала генератора в соответствии с таблицей 4.

Таблица 4

Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 3.

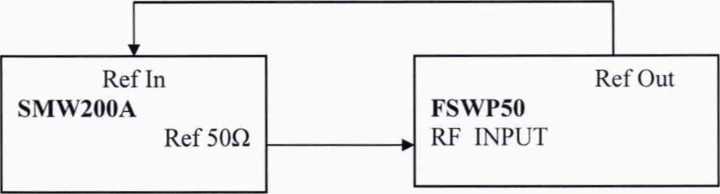

Рисунок 3

Генератор перевести в режим работы от внешнего источника опорного сигнала частотой 10 МГц. который подать с выхода 10 МГц анализатора фазового шума FSWP50. На генераторе установить немодулированный сигнал частотой 3 ГГц и уровнем 0 дБ (1 мВт). На анализаторе установить частоту измерения и выбрать режим относительных измерений уровня сигнала (установить «0 дБ»).

Уменьшая выходной уровень генератора Р_уст с шагом 5 дБ, провести измерения до уровня минус 120 дБ (1 мВт), рассчитать основную абсолютную погрешность установки уровня по формуле 3:

ДР = А - Руст + ДРодБм          (3)

где: А - текущие показания анализатора фазового шума FS WP50;

ДРодБм - основная абсолютная погрешность установки уровня мощности 0 дБ (1 мВт).

Повторить измерения на максимальной частоте генератора (6 ГГц для опций В1006/В2006; 7 ГГц для опций В1007/В2007; 12,75 ГГц для опции В1012; 20 ГГц для опций В1020/В2020; 31.8 ГГц для опции В1031; 40 ГГц для опций В140. B140N; 44 ГГц для опций В1044, B1044N), в диапазоне от 0 дБ (1 мВт) до минимального специфицированного значения уровня выходного сигнала на максимальной частоте.

Результаты поверки по данной операции считать положительными, если полученные значения основной абсолютной погрешности установки уровня выходного синусоидального сигнала не превышают значений, указанных в таблице 5.

Таблица 5

• 7.6 Определение параметров спектра сигнала в режиме непрерывных колебаний

Определение параметров спектра сигнала в режиме непрерывных колебаний проводят методом прямых измерений. Для определения гармонических составляющих использовать анализатор фазового шума FSWP50 в режиме анализатора спектра (опция В1), для определения фазового шума использовать FSWP50 в режиме измерения фазового шума.

• 7.6.1 Выполнить соединение СИ в соответствии со схемой, приведённой на рис. 3. На генераторе установить немодулированный сигнал частотой f_Hec ⁼ Ю0 кГц и уровнем 10 дБ (1 мВт). На анализаторе фазового шума FSWP50 опорный уровень 10 дБ (1 мВт), центральную частоту равную частоте генератора, полосу пропускания 1 кГц. Включить режим автоматического измерения гармонических составляющих. Повторить измерения на частотах f_Hec равных 11 МГц; 101 МГц; 1,001 ГГц; 2.999 ГГц; 5,999 ГГц; 6,999 ГГц; 12,74 ГГц; 19,999 ГГц; 21,99 ГГц в зависимости от установленной частотной опции генератора (на частоте 19.999 ГГц и 21,99 ГГц измерить только уровень 2-ой гармоники).

Результаты поверки по данной операции считать положительными, если уровень гармонических составляющих синусоидального сигнала не превышает значений, указанных в таблице 6.

Таблица 6

• 7.6.2 Выполнить соединение СИ в соответствии со схемой, приведённой на рис. 3. Для генераторов без специальных опций по фазовому шуму - на генераторе установить немодулированный сигнал частотой 100 МГц и уровнем 10 дБ (1 мВт). На анализаторе фазовых шумов FSWP50 установить частоту 100 МГц, диапазон отстроек от 1 до 100 кГц и количество кросс-корреляций, необходимое для достижения требуемой чувствительности. Маркером в режиме измерения фазового шума провести измерения при отстройке 20 кГц от несущей.

Повторить измерения на максимальной частоте выходного СВЧ сигнала в зависимости от опции частотного диапазона генератора.

Для генераторов с опциями В709, В710, В711, провести измерения на несущих частотах и частотах отстройки от несущей, указанных в таблицах 8; 9; 10. устанавливая на анализаторе фазового шума диапазон отстроек от 10 Гц до 10 МГц и количество кросскорреляций 100.

Результаты поверки по данной операции считать положительными, если уровень фазовых шумов не превышает значений, указанных в таблицах 7. 8. 9, 10.

Таблица 7

Таблица 8 - Спектральная плотность мощности фазовых шумов для опции В709/ В719 при уровне сигнала 10 дБ (1 мВт) в зависимости от частоты несущей и отстройки. дБ относительно несущей в полосе 1 Гц, не более

Таблица 9 - Спектральная плотность мощности фазовых шумов для опции В710/В720 при уровне сигнала 10 дБ (1 мВт) в зависимости от частоты несущей и отстройки. дБ относительно несущей в полосе 1 Гц, не более

Таблица 10 - Спектральная плотность мощности фазовых шумов для опции В711/В721 при уровне сигнала 10 дБ (1 мВт) в зависимости от частоты несущей и отстройки, дБ относительно несущей в полосе 1 Гц, не более

Продолжение таблицы 10

• 7.7 Определение параметров режимов амплитудной, частотной, импульсной модуляции (AM, ЧМ, ИМ)

Определение параметров генератора в режимах внутренней AM, ЧМ (при наличии опции К720), ИМ (при наличии опций К22 и К23) проводят методом прямых измерений с помощью анализатора спектра R&S FSW8 с опцией измерительного демодулятора сигналов с аналоговой модуляцией (К7). Выполнить соединение СИ в соответствии со схемой, приведённой на рис. 4.

• 7.7.1 Для определения параметров в режиме AM на генераторе установить режим внутренней AM с коэффициентом амплитудной модуляции (Кам) = 80 % и частотой модулирующего синусоидального колебания 1 кГц. несущую частоту 1 ГГц, уровень выходного сигнала = 0 дБ (1 мВт). На анализаторе установить режим демодуляции AM на частоте 1 ГГц с отображением Кам, частоты модулирующего колебания и значения коэффициента нелинейных искажений (КНИ) огибающей.

Провести измерения Кам и КНИ огибающей. Повторить измерения Кам для установленных значений Кам 1 %, 10 %, 30 %, 50 %.

Для генератора с опцией частотного диапазона свыше 7,5 ГГц повторить измерения на частоте 8 ГГц.

Рисунок 4

Результаты поверки по данной операции считать положительными, если:

• - погрешность установки Кам не превышает: ±(0,01 ■ Кам + 1) %;

• - КНИ огибающей не более 2,4 % при Кам = 80 %.

• 7.7.2 Для определения параметров в режиме ЧМ на генераторе установить режим внутренней ЧМ с девиацией частоты Бд = 1 МГц и частотой модулирующего синусоидального колебания 10 кГц, несущую частоту 1 ГГц, уровень выходного сигнала 0 дБ (1 мВт). На анализаторе установить режим демодуляции ЧМ на частоте 1 ГГц с отображением девиации частоты, частоты модулирующего колебания и значения КНИ огибающей.

Провести измерения девиации частоты и КНИ огибающей, повторить измерения девиации частоты для установленных значений девиаций 1 кГц, 100 кГц.

Для генератора с опцией частотного диапазона свыше 7,5 ГГц повторить измерения на частоте 8 ГГц.

Результаты поверки по данной операции считать положительными, если погрешность установки девиации частоты не превышает ±(0,015-Бд + 20) Гц, КНИ огибающей не более 0,1 % при девиации 1 МГц.

• 7.7.3 Для определения времени нарастания радиоимпульса в режиме ИМ на генераторе установить: режим внутренней ИМ с периодом следования 100 нс и длительностью импульса 20 нс, частота несущей 1 ГГц, уровень выходного сигнала 0 дБ (1 мВт). На анализаторе установить режим нулевой полосы обзора на частоте 1 ГГц с полосой анализа 160 МГц и временем развертки 1 мкс. С помощью синхронизации добиться устойчивой картинки.

Провести с помощью маркера измерения времени нарастания радиоимпульса.

Для определения коэффициента подавления сигнала несущей в паузе между радиоимпульсами на генераторе установить: режим внешней ИМ, частота несущей 1 ГГц. и уровень выходного сигнала 0 дБ (1 мВт), полярность запускающего импульса -инверсная. На анализаторе установить центральную частоту 1 ГГц, полосу обзора 10 МГц с полосой разрешения 1 кГц.

Маркером измерить уровень сигнала. Переключить полярность, снова провести измерения уровня сигнала. Вычислить коэффициент подавления сигнала несущей в паузе между радиоимпульсами как разность между уровнями.

Повторить измерения на частоте 8 ГГц для генераторов с опцией частотного диапазона свыше 7,5 ГГц.

Результаты поверки по данной операции считать положительными, если коэффициент подавления сигнала несущей в паузе между радиоимпульсами не менее 80 дБ, а время нарастания - не более 10 нс.

• 7.8 Определение параметров внутренней квадратурной модуляции

Операции по пункту проводить при наличии опций В10 и В13/В13Т или В9 и В13ХТ.

• 7.8.1  Абсолютную погрешность среднеквадратического значения векторной ошибки определить путем измерения сигнала с модуляцией типа 16QAM и частотой передачи данных 10 кГц на анализаторе спектра FSW8 в режиме векторной демодуляции сигналов. Выполнить соединение СИ в соответствии со схемой, приведённой на рис. 4.

Для этого на генераторе установить несущую частоту 1 ГГц, уровень выходного сигнала 0 дБ (1 мВт), векторную модуляцию 16QAM, скорость передачи 10 кГц. тип данных PR.BS9. На анализаторе спектра FSW8 установить частоту 1 ГГц. режим векторной демодуляции сигнала 16QAM со скоростью передачи 10 кГц. Повести измерения среднеквадратического значения векторной ошибки EVMrms сигнала. Повторить измерения для скорости передачи 10 МГц.

Результаты поверки по данной операции считать положительными, если среднеквадратическое значение векторной ошибки не превышает ±0,7 %.

• 7.8.2 Неравномерность АЧХ в полосе модуляции определить путем измерения уровня выходного сигнала с помощью измерителя мощности при смещении частоты сигнала с помощью цифровой модуляции.

Если установлена опция В10:

К ВЧ выходу генератора подключить ваттметр поглощаемой мощности СВЧ NRP50T. На генераторе установить частоту 1 ГГц, уровень выходного сигнала 0 дБ (1 мВт), цифровую модуляцию BPSK с типом данных «ALL 0», смещение по частоте в настройках цифровой модуляции 0 Гц.

Измерить уровень выходной мощности Рогц, затем ввести смещение по частоте 1 МГц. 2 МГц. 5 МГц, 7 МГц, 10 МГц, 15 МГц, 20 МГц, 30 МГц. 40 МГц, 50 МГц. 60 МГц; 80 МГц (только при наличии опции К522) и повторить измерения. Те же измерения повторить при отрицательном смещении по частоте.

Если установлена опция В9:

К ВЧ выходу генератора подключить ваттметр поглощаемой мощности СВЧ NRP50T. На генераторе установить частоту 3 ГГц, уровень выходного сигнала 0 дБ (1 мВт), цифровую модуляцию BPSK с типом данных «ALL 0», смещение по частоте в настройках цифровой модуляции 0 Гц.

Измерить уровень выходной мощности Рогц, затем ввести смещение по частоте 10 МГц, 20 МГц, 30 МГц, 50 МГц, далее с шагом 50 МГц до частоты 250 МГц; до частоты 500 МГц (только при наличии опции К525); до частоты 1000 МГц (только при наличии опции К527). Те же измерения повторить при отрицательном смещении по частоте.

Результаты поверки по данной операции считать положительными, если неравномерность АЧХ относительно Рог_и не превышает ±1 дБ.

• 7.8.3 Подавление несущей и зеркального канала определить с помощью анализатора фазового шума FSWP50. работающего в режиме анализатора спектра (опция В1).

На генераторе установить частоту 1 ГГц, уровень выходного сигнала 0 дБ (1 мВт), цифровую модуляцию BPSK с типом данных «ALL 0», смещение по частоте в настройках цифровой модуляции 50 МГц. На анализаторе установить центральную частоту 1 ГГц. опорный уровень 0 дБ (1 мВт), полосу обзора 200 МГц.

Установить маркер на максимум сигнала и дельта-маркером провести измерения на частоте несущей и зеркальном канале (смещение 50 МГц от несущей в противоположную сторону от отображаемого сигнала).

Повторить измерения на частоте 20 ГГц, если на генераторе установлена опция частотного диапазона свыше 20 ГГц.

Результаты поверки по данной операции считать положительными, если значения подавления несущей и подавления зеркального канала не менее значений указанных в таблице 11.

Таблица 11.

• 7.9 Определение параметров внутренней квадратурной модуляции с имитацией многолучевого распространения

Операции по пункту проводить при наличии опции В14, В15

Измерение допплеровского сдвига частот в каналах многолучевого распространения провести с помощью анализатора спектра FSW8.

Для определения погрешности установки допплеровского сдвига на генераторе установить тип запуска «авто». В настройках замирания выключить канал 2, канал 1 установить в режим Pure Doppler, скорость - 4000 км/ч (сдвиг частот - 3706,2 Гц).

Анализатор спектра FSW8 перевести в режим работы от внешней опорной частоты с генератора, запуск «Free Run», включить режим частотомера. Провести измерения частоты, рассчитать разность между измеренной частотой и 1 ГГц.

Результаты поверки по данной операции считать положительными, если разность между измеренной частотой и 1 ГГц отличается от 3706,2 Гц не более чем на ±3,706 Гц.

• 7.10 Определение КСВН выхода генератора

Определение КСВН выхода генератора проводят методом прямых измерений с помощью анализатора цепей векторного ZVA50. На генераторе установить частоту 1 ГГц, уровень выходного сигнала минус 80 дБ (1 мВт). На анализаторе цепей установить режим измерения КСВН в полосе частот от 10 МГц до 50 ГГц (в зависимости от диапазона частот генератора).

Результаты поверки по данной операции считать положительными, если значение КСВН не превышает 2,4.

• 8.1 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

• 8.2 При положительных результатах поверки выдается свидетельство о поверке согласно действующим правовым нормативным документам.

Знак поверки наносится на свидетельство о поверке.

• 8.3 При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается извещение о непригодности с указанием причин.
