Методика поверки «Комплексы измерения скорости транспортных средств фоторадарные «КОРДОН»» (МП ГДЯК 468784.019)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ ФГУП «ВНИИФТРИ»

_____________ М.В. Балаханов

«______» ____________ 2011 г.

Методика поверки

ГДЯК 468784.019 МП

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

6. ПОДГОТОВКА К ПОВЕРКЕ

7 ПРОВЕДЕНИЕ ПОВЕРКИ

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика распространяется на комплексы измерения скорости транспортных средств фоторадарные "Кордон" (далее - комплекс) и устанавливает объем и методы первичной и периодических поверок.

Межповерочный интервал - 2 года.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

• 1.2 Последовательность проведения операций должна соответствовать порядку, указанному в Таблице 1.

• 1.3 При поверке комплекса операции поверки должны быть выполнены со всеми фото-радарными блоками (далее ФБ), входящими в состав комплекса.

Таблица 1

• 1.4 При стационарном расположении комплекса в труднодоступном месте допускается его периодическая поверка на месте эксплуатации (без демонтажа комплекса). Операции по п.7.6 при этом не проводятся.

2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.1.

Таблица 2.1

• 2.2 Применяемые при поверке средства измерений должны быть поверены.

• 2.3 Допускается применение других средств измерений, обеспечивающих проведение измерений с точностями не хуже указанных.

• 2.4 При проведении поверки на месте эксплуатации комплекса используется имитатор скорости «ИС-24Д», а в лабораторных условиях -«ИС-24/2».

• 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование, практический опыт в области радиотехнических измерений.

• 4.1 При проведении поверки комплекса следует соблюдать требования безопасности, устанавливаемые руководством по эксплуатации на комплекс и руководствами по эксплуатации используемого при поверке оборудования.

• 5.1 Поверка производится при условиях:

- температура окружающего воздуха (20±5)С,

- относительная влажность от 30 до 80%,

- атмосферное давление от 84 до 106 кПа,

• 5.2 При периодической поверке комплекса на месте эксплуатации допускается работа на открытом воздухе при температуре от минус 10 до +40 ^оС в отсутствие осадков.

• 5.3 Поверка производится аккредитованными организациями в установленном порядке.

• 5.4 При работе с имитаторами скорости «ИС-24/2» и «ИС-24Д» селекция направления движения комплекса должна быть выключена - комплекс включается в режим «Тестирование».

• 6.1 Поверитель должен изучить инструкции по эксплуатации поверяемого прибора и используемых средств поверки.

• 6.3 Убедиться в наличии заземления блока питания.

• 6.2 Убедиться в правильности соединений блоков комплекса.

• 6.4 При поверке комплекса на месте эксплуатации необходимо установить имитатор скорости "ИС-24Д" на дорожном полотне в зоне контроля ФБ комплекса. Расстояние между ФБ комплекса и имитатором должно быть 50 м. Антенну имитатора ориентировать на ФБ комплекса.

• 7.1 Внешний осмотр.

Без подключения комплекса к источнику питания проверяются:

• 7.1.1 Комплектность.

• 7.1.2 Отсутствие деформаций и трещин корпуса, изломов и повреждений кабелей.

• 7.1.3 Целостность пломб, наличие заводского номера и маркировки на комплексе.

• 7.1.4 Результаты считаются положительными, если комплектность соответствует указанной в формуляре, нет механических повреждений корпуса и кабелей, места нанесений пломбы, заводского номера и маркировки соответствуют требованиям ТУ.

• 7.2 Опробование

• 7.2.1 Собрать комплекс в соответствии с руководством по эксплуатации.

• 7.2.2 Подключить персональный компьютер (ноутбук или нетбук) к комплексу с помощью «витой пары».

• 7.2.3 Включить комплекс.

• 7.2.4 Запустить веб-браузер и осуществить подключение к комплексу по указанному в его формуляре IP адресу.

• 7.2.5 Убедиться, что открывается программная страница для входа в веб-интерфейс.

7.2.6. Результаты считаются положительными, если подключение происходит и выполняется п.7.2.5.

• 7.3 Проверка вывода контрольных сумм

• 7.3.1 В программной странице ввести имя пользователя и пароль.

• 7.3.2 Убедиться в открытии главной страницы и наличии на ней названия комплекса, заводского номера, даты/времени и контрольных сумм.

• 7.3.3 Сравнить выведенную контрольную сумму измерительного блока ПО с контрольной суммой, указанной в формуляре.

• 7.3.4 Результаты считаются положительными, если выполняется п.7.3.2 и выведенная контрольная сумма совпадает с указанной в формуляре.

• 7.4 Проверка автоматического измерения скорости и фотографирование одного или нескольких ТС при прохождении ими зоны контроля. Проверка формирования фотокадра с внесенным значением измеренной скорости, временем и датой.

• 7.4.1 Собрать комплекс в соответствии с руководством по эксплуатации и установить фоторадарный блок на расстоянии 5-20 м от края дорожного полотна. Направить антенну блока под углом 15-20^о к направлению движения транспортных средств.

• 7.4.2 Выполнить пп. 7.2.2 - 7.2.4 и 7.3.1.

• 7.4.3 На открывшейся главной странице включить режим контроля нарушений и убедиться в раскрытии страницы «Нарушения». Проверить расположение зоны контроля комплекса по изображению на экране встроенного монитора.

• 7.4.4 Дождаться прохождения одного или нескольких транспортных средств.

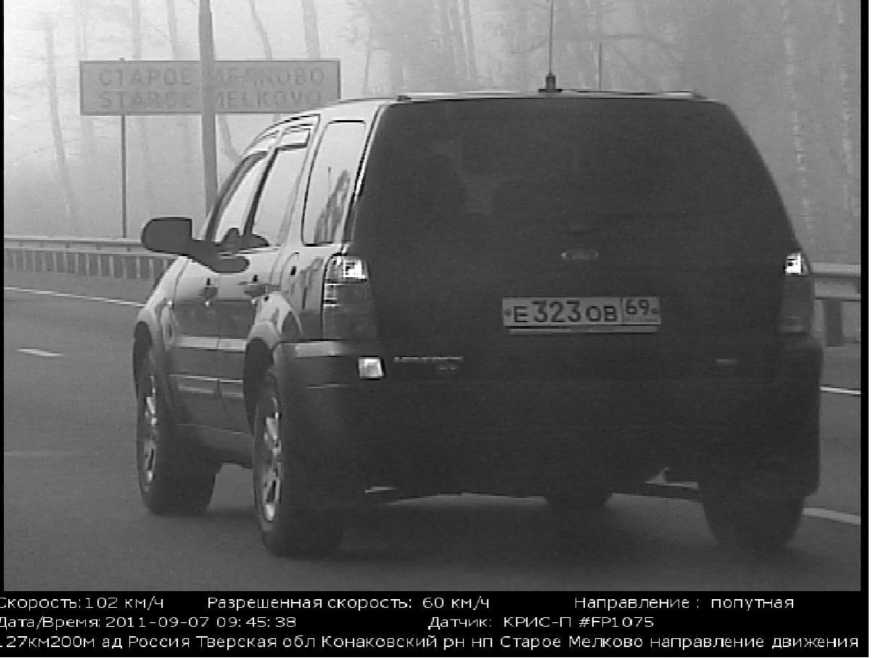

• 7.4.5 Убедиться, что при прохождении автомобилем зоны контроля на мониторе компьютера отображается следующая информация (рисунок 1):

• - изображение ТС;

• - измеренная скорость движения ТС;

• - разрешенная скорость движения ТС;

• - направление движения ТС;

• - текущая дата и время;



Зкоростъ 102 км/ч Разрешенная скорость: 60 км/ч         Направление : попутная

Дата/Время: 2011-09-07 09: 45: 38             Датчик: КРИС-П #FP1O75

,27км200м ад Россия Тверская обл Конаковский рн нп Старое Мелково направление движения

Рисунок 1

• 7.4.6 Результаты считаются положительными, если выполняются требования п.7.4.5.

7.5 Определение погрешности измерения скорости и диапазона измеряемых скоростей

• 7.5.1 Установить комплекс перед имитатором скорости ИС-24/2, включить режим имитации одиночной цели имитатора при дальности 50 м (при поверке комплекса на месте эксплуатации выполнить п. 6.4).

Включить питание комплекса и перевести его в режим «тестирование».

• 7.5.2 Последовательно устанавливать значения имитируемой скорости из диапазона значений 20, 70, 120, 150, 180 и 250 км/ч.

• 7.5.3 Произвести измерение скорости комплексом, фиксируя для каждого значения из указанного диапазона погрешность скорости движения, вычисленную по формуле V = V_U3M -V_ge№TB, где Уиз_м - измеренное значение скорости движения ТС, а У_двйсте - действительное значение скорости движения ТС.

• 7.5.4 Результаты испытания считаются положительными, если для всех значений скорости полученная погрешность не превышает ±2 км/ч.

• 7.6 Определение рабочей частоты излучения.

• 7.6.1 Подключить частотомер к волноводному выходу контроля частоты имитатора скорости ИС-24/2.

• 7.6.2 Установить комплекс перед имитатором скорости ИС-24/2, направить антенну ФБ на безэховую камеру имитатора.

• 7.6.3 Включить комплекс в режим «Тестирование».

• 7.6.4 Измерить частоту излучения в соответствии с инструкцией по эксплуатации частотомера.

• 7.6.5 Результаты испытания считаются положительными, если частота излучения ФБ находится в пределах 24.15±0.10 ГГц.

7.7. Определение пределов допускаемой абсолютной погрешности измерения дальности и угла наклона.

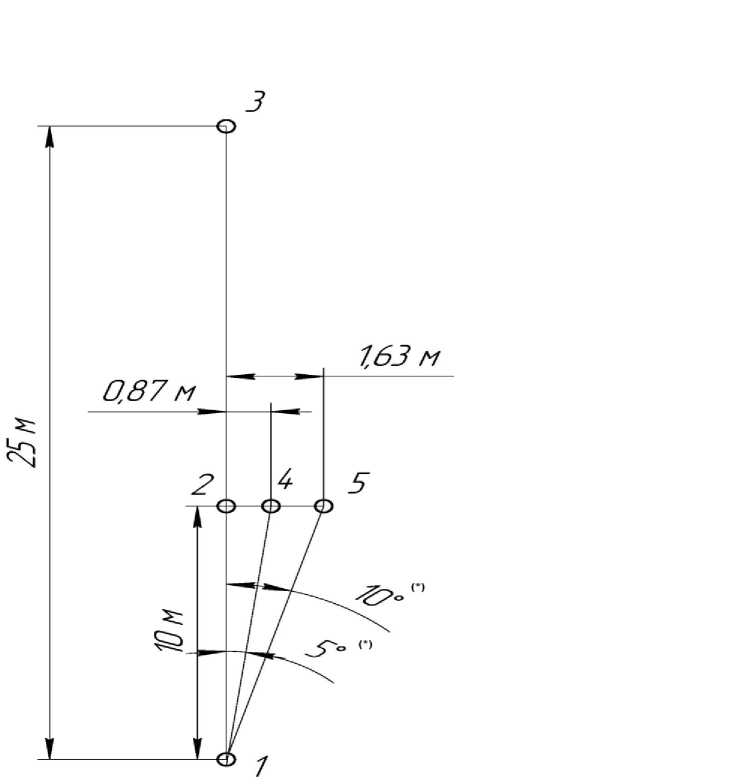

• 7.7.1 Испытание проводится на площадке размером не менее 30x20 м. На ней размечаются мелом пять точек №№ 1-5 согласно рис.2.

• 7.7.2 Фоторадарный Блок испытуемого комплекса установить на штативе в точке 1, чтобы апертура антенны ФБ совпадала по вертикали с точкой 1, включить его в режим тестирования и направить на точку 2 так, чтобы метка 2 оказалась на вертикальной оси изображения.

• 7.7.3 Имитатор скорости ИС-24Д установить на штативе в точке 2, направить его на антенну ФБ и включить. Установить имитируемую скорость - 150 км/ч.

• 7.7.4 Зафиксировать не менее 10 значений измеренной дальности ё_изм.



Рисунок 2

*Примечание - Значения углов указаны для справки

• 7.7.5 Рассчитать значения погрешности измерения дальности как Д = ё_изм - ёдейств-Действительное значение дальности берется равным ёдайсте = (10 + х) м, где x = 0.20 м -электрическая длина внутреннего тракта имитатора ИС-24/Д.

• 7.7.6 Переместить имитатор скорости в точку 3. Выполнить пп.7.7.4 и 7.7.5 при ё_действ = (25 + x) м.

• 7.7.7 Переместить имитатор скорости в точку 4.

• 7.7.8 Зафиксировать не менее 10 значений измеренного угла а_изм.

• 7.7.9 Рассчитать значения погрешности измерения угла как а = а_изм - а_действ. Действительное значение угла наклона берется равным а_действ = 5°.

• 7.7.10 Переместить имитатор в точку 5.Выполнить пп. 7.7.8 и 7.7.9 при адейств = 10°.

• 7.7.11 Результаты поверки считаются положительными, если значение погрешности измерения дальности Д не превышает 1 м, а значение погрешности измерения угла наклона не превышает 2° для всех точек.

• 8.1 На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке по форме, установленной ПР 50.2.006-94..

• 8.2 При отрицательных результатах поверки комплекс к применению не допускается и на него выдается извещение о непригодности в соответствии с ПР 50.2.006-94 с указанием причины непригодности.
