РЕКОМЕНДАЦИЯ

Государственная система обеспечения

единства измерений

УГЛОМЕРЫ С ЮВИУСОМ

МЕТОДИКА ПОВЕРКИ

МИ 2131-90

Дата введения 01,09.91

Настоящая рекомендация распространяется на угломеры с нониусом

по ГОСТ 5378 и устанавливает методику их первичной и периодической поверок.

1, ОПЕРАЦИИ ПОВЕРКИ

1.1, фи проведении поверки должны быть выполнены операции ука-

табл, 1,

Таблица 1

Наименование операции

Номер пункта рекомендации

Проведение операций при

— у первичной поверке

периодической поверке

Внешний осмотр

Опробование

перации

Определение метрологических характеристик

Определение растоя-ния между кромкой нониуса и основанием

Определение значения

перекрытия

трихов

олы основания шка

лой нониуса для исполнения 1 и определение

размеров штрихов шкал основания и нониуса

Определение шероховатости измерительных поверхностей

Определение отклонения от плоскостности и

прямолинейности измери

тельных поверхностей

Определение отклоне

ния от параллельности

измерительных поверх

ностей линейки угломера типа 3 и нониуса угло

мера типа 4

Определение погреш

ности угломеров

ИИ 213/-90

Номер пункта рекомендации

5.3

  • 5.3.1

  • 5.3.2

5. 3.3

5. 3.4

5. 3.5

5.3.6

2. СРЕДСТВА ПОВЕРКИ

Продолжение табл.1

Проведение операций при

первичной поверке

периодической поверке

Да

Да

Да

2.1. При проведении поверки должны быть применены

верки, указанные

2.

Нет

Нэт

Нэт

да

да

да

средства по-

МИ 213/-90

Таблица 2

Номер пункта рекомендации

Наименование образцового средства измерений или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические требования

5,3,1

исполнения

исполнения

щуп (приложение);

щуп толщиной 0,03мм класса точности 2 по ТУ2.034,225

  • 5.3.2

  • 5.3.3

Инструментальный микроскоп типа БИМ по ГОСТ 8074

Образцы шероховатости поверхности по ГОСТ 9378 или образцы деталей с шероховатостью Ra=0,2 мкм;

или контактный профилограф-профилометр по ГОСТ 19300

5,3, 4;

5. 3, 6.

фи длине измерительных поверхностей до 100 мм - лекальная линейка типа

ЛД-0-200 ПО ГОСТ 8026;

св. 100 мы - лекальная линейка типа

ДД-0-320 ПО ГОСТ 8026; плоскопараллельные концевые меры длины 1-го класса точности по ГОСТ 9038 или 4-го разряда по МИ 1604; плоская стеклянная пластина для интерференционных измерений ПИ-60 2-го класса точности по ГОСТ 2923

5, 3,5

5,3,6

Микрометры МР 25 по ГОСТ 4381

Призматические угловые меры 2-го класса точности по ГОСТ 2875; лупа ЛИ-1-4Х ПО ГОСТ 25706; микрометр МР 75 по ГОСТ 4381

имечание. Допускается применение средств измерения, не приведенных в табл, 2, но удовлетворяющих по точности требованиям настоящей рекомендации.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ 3.1. При подготовке к проведению поверки следует соблюдать правила пожарной безопасности, установленные для работы с легковоспламеняющимися жидкостями,к которым относится бензин,используемый для

промывки угломеров, призматических угловых и плоскопараллельных концевых мер длины (далее - концевых мер длины).

МИ 2137-90

3. 2, В пс ющении,где проводят промывку» должна соблюдаться пожарная безопасность по ГОСТ 12,1. 004.

4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕИ

4.1, фи проведении поверки должны быть соблюдены следующие ус

ловия:

температура помещения, в ( 20+5) °C;

котором проводят поверку»должна быть

перед поверкой угломер

следует промыть бензином по ГОСТ 1012

или бензином-растворителем по

ГОСТ 443 или моющими растворами с

пассиваторами,насухо вытереть

и выдержать на рабочем месте не менее

3 ч.

5. ПРОВЕДЕНИЕ ПОВЕРКИ

5.1, фи внешнем осмотре должно быть установлено соответствие

угломеров требованиям ГОСТ 5378 в части комплектности, наличия хро

мового покрытия, Штрихи шкал и цифры должны быть отчетливыми и хоро-

шо видимыми.

5. 2. Опробование

фи опробовании проверяют;

плавность перемещения подвижных частей; надежность закрепления

подвижных частей по отсутствию изменения показаний угломера после

фиксации установленного угла стопорным устройством; начало переме-

щения нониуса при микрометрической подаче не бопее чем на 1/4 обо-

рота.

МИ 2137-90

5. 3. Определение метрологических характеристик

5, 3,1, Расстояние между кромкой нониуса и основанием определяют

щупом (см. приложение) для исполнения 1 и щупом 0,03 мм для исполне-

ния 2 в трех точках. При поверке угломеров, соответствующих исполне-

нию 1 щуп укладывают на основание рядом с нониусом. Верхняя кромка

нониуса не должна быть выше плоскости щупа. При поверке угломе-

ров«соответствующих исполнению 2,щуп вставляют между поверхностью

перпендикулярной поверхности шкалы основания и кромкой нониуса. Щуп

не должен проходить между указанными поверхностями ни в одной из

контролируемых точек.

5. 3.2. Значение перекрытия штрихов шкалы основания шкалой нони-

уса у угломеров соответствующих исполнению 1, и размеры штрихов

шкал основания и нониуса определяют на

инструментальном микроскопе.

На каждом угломере проверяют не менее

трех штрихов шкалы основания

и трех штрихов нониуса.

Значение перекрытия штрихов талы

основания краем нониуса до

пускается определять визуально.

Допускается ширину штрихов шкал и

значение перекрытия

штрихов

шкалы основания краем нониуса определять на трех угломерах

тии.

Допускается проверять размеры штрихов шкалы основания и

из пар

нониус

до сборки угломеров.

Равмеры штрихов шкалы основания и нониуса и значение перекры-

тия штрихов шкалы ^снования краем нониус; должны соответствовало

указанным в Г(ГТ 5378.

МИ 2131-90

5» 3. а Определение шероховатости измерительных поверхностей уг-

ломеров осуществляют визуальным сравнением с образцами шероховатости, или образцами деталей,или при помощи контактного профилографа-профилометра

Значение параметра шероховатости измерительных поверхностей Ra

доджно соответствовать указанному в ГОСТ 5378.

5, 3, 4 Отклонение от плоскостности и прямолинейности из мери-

тельных поверхностей угломеров определяет лекальной линейкой, острое ребро которой прикладывают к измерительным поверхностям угломеров, и оценивают по значению просвета между ними.

При ширине измерительных поверхностей угломеров от 5 мм и бо-

лее лекальную линейку прикладывают также и по диагоналям исследуемой поверхности.

Значение просвета оценивают визуально сравнением ее с образцами просвета. Образцы просвета создают с помощью лекальной линейки, концевых мер длины и плоской стеклянной пластины для интерференци

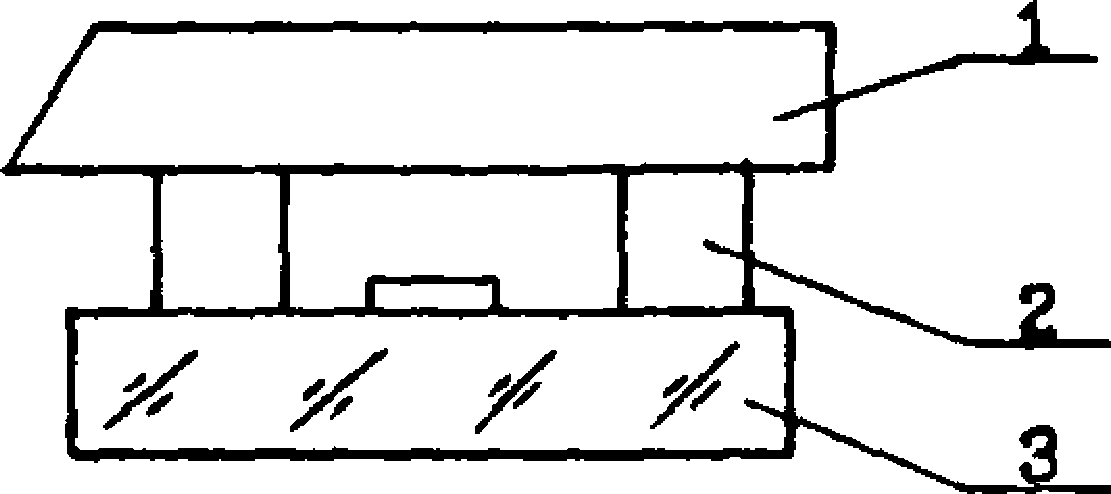

онных измерений согласно черт. 1

  • 1-лекальная линейка;

  • 2-концевые меры длины;

  • 3-плоская стеклянная пластина

Черт.1

Допуски плоскостности

и прямолинейности измерительных поверх-

МИ 2131-90

ностей угломеро;

должны соответствовать значениям, указанным в

ГОСТ

5378.

Просвет между измерительной поверхностью угломера и ребром ле

кальной линейки не должен превышать просвета на образце.

6, 8. Б, Отклонения от параллель ноет и измерительных поверхностей линейки угломера типа 3 и нониуса угломера типа 4 определяют рычажным микрометром.

Измерения расстояния между измерительными поверхностями произ-

водят не менее чем в двух сечениях при длине измерительных поверхностей до 100 мм и трех сечениях - при длине более 100 мм.

Отклонение от параллельности определяют как разность между на-

иболыпим и наименьшим измеренными значениями расстояний.

Отклонения от параллельности измерительных поверхностей линей

ки угломера типа 3 и нониуса угломера типа 4 не должны превышать

допускаемых значений по ГОСТ 5378.

5.3.6. Погрешность угломеров (кроме нулевых положений)определя

ют при измерении призматических угловых мер За погреяность угломера принимают разность между показанием по угломеру и номинальным значением призматической угловой меры.

Погрешность угломеров в нулевых положениях определяют при сов-

ме щении измерительных поверхностей в одной плоскости или измерительной поверхности и ребра лекальной линейки до их контакта. При получении просвета между ними просвет не должен превышать просвета на образце просвета по п. 5.3.4. Погрешность угломера в нулевом по-

л о де нии определяют по показанию угломера.

МИ 213J-90

Погрешность угломера типа 1 с угольником определяют при углах 0°00'; 15°10*; 30е20'; 45°30'; 60°40' ; 75°50'; 90°00' и90°Э0';без угольника с помощью лекальной линейки - при угле 180°,

Погрешность угломера типа 2 с угольником и линейкой определяют при углах 0°00';15°10';30°20’;45°30’ и 50°00’ и без угольника с линейкой - при углах 50е00’;60°40';75°50' и 90°00',

Погрешность угломера типа 3 определяют не менее чем в 7 точках круговой шкалы,размещенных равномерно по всей шкале основания, охватывая при этом различные точки нониуса, включая и угол 90° 00'.

Погрешность угломера типа 4 определяют в двух положениях угловой меры (при контакте с левым и правым участком измерительной поверхности основания):

  • 1) в положении при углах 45°30* и 90°00'(правый угол, образованный измерительными поверхностями правой стороны нониуса и основания угломера в соответствии с черт, 4 ГОСТ 5378);

  • 2) в положении при угле 90° 30'и 180 °с помощью лекальной линейки (левый угол).

Нулевыми положениями, в которых производится определение пог-

ревности угломеров, являются:

для угломеров типа 1 с угольником - положение при угле 0°00’,без угольника - при 180^00*;

для типа 2 с угольником и линейкой при угле 0°00';

для типа 3 -при угле 0°00* при двух положениях линейки относи-

телъно основания:

1) измерительная поверхность линейки лежит в одной плоскости с

основанием;

МИ 213/-90

2) измерительная поверхность линейки и плоскость основания па-

раллельны и лежат в разных плоскостях. В этом случае при определении погрешности угломера указанные поверхности устанавливают параллельно друг другу. Допуск параллельности этих поверхностей для угломеров со значением отсчета по нониусу 5' равен 0,15мм на 100мм длины; со значением 10' - 0,30мм на 100мм длины. Отклонение от параллельности измерительной поверхнсти линейки и основания определяют по разности расстояний, измеренных рычажным микрометром в двух сечениях.

Нулевым положением угломера типа 4 является положение при 180°.

Погрешность угломеров всех типов не должна превышать допускае-

мых значений по ГОСТ 5378.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

5.1. Положительные результаты первичной поверки угломеров

предприятие-изготовитель оформляет отметкой в паспорте, заверенной поверителем.

6. 2. На угломеры, признанные годными при государственной периодической поверке,выдают свидетельства по форме,установленном Госстандартом СССР,

6. 3. Положительные результаты периодической ведомственной поверки оформляют отметкой в документе, составленной ведомственной

метрологической службой.

6. 4. Угломеры, не соответствующие требованиям настоящих рекомен-

даций,бракуют и к примевемв» не допускают,при этом в паспорте производят запись о непригодности угломеров. Кроме того,выдают извещение о непригодности и изъятии из обращения и применения угломеров с указанием причин. Свидетельство аннулируют.

MR Eigf-90

ПРИЛОЖЕНИЕ

Справочное

расстояния между краем нониуса и основанием для угломера исполнения 1

+0,009

Толщина щупа - 0,22 -0,005 мм;

Технические требования должны соответствовать ТУ2, 034. 225,

МИ 2137-90

ИНФОРМАЦИОННЫЕ ДАННЫЕ

  • 1. РАЗРАБОТАНА И ВНЕСЕНА Министерством станкостроительной и инструментальной промышленности СССР (ВНИИизмерения)

ИСПОЛНИТЕЛИ: к. т, н. М, Б. Шабалина, Т. П Неудачина

  • 2. УТВЕРЖДЕНА НПО "ВНИИМ ж Д Я Менделеева11

ВВЕДЕНА В ДЕЙСТВИЕ с 01. 09, 91

  • 3. Рекомендация соответствует СТ СЭВ 4567-84 в части угломеров с нониусом

  • 4. Взамен ГОСТ 13006-67 в части угломеров с нониусом

  • 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 12.1.004-85

ГОСТ 443-76

ГОСТ 1012-72

ГОСТ 2875-88

ГОСТ 2923-75

ГОСТ 4381-87

ГОСТ 5378-8

ГОСТ 8026-75

ГОСТ 8074-82

ГОСТ 9038-90

ГОСТ

’J

378-75

ГОСТ 19300-86

ГОСТ 26706-83

МИ 1604-87

ТУ2.034. 225-

П.З. 2

IL4.1

II 4,1

П.2.1

Я 2.1

Я 2,1

Введение, пп. 5.1; 5. 3, 2;

5, 3. 3; 5. 3, 4; 5. 3. 5 и 5, 3, 6. Я 2,1

Я 2.1

Я 2.1

112.1

Я 2.1

Я 2.1

Я 2.1

Приложение

МИ 390-87

МИ 1532-86

МИ 1382-86

МИ 1799-87

213Г-90

Заказ 2651

Содеркание

ГСИ.Уровни электронные. Методика поверки (взамен МУ 390-83)

ГСП. Уровни рамные и брусковые для машиностроения. Методик поверки (взамен Инструкции

Угломер маятниковый. Тип ЗУРИ-М. Методика поверки

поверк

г

*

УгольНИ!

по

ка контроля

варочные 90° (взамен ГОСТ

Метода-. • ■408—80)

Угломеры с нониусом. Методика поверки

Объем 5,75п.л.

Тираж ГОООэжэ.

Типография Минстанкопрома СССР.

17

38

50

63

82

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
