Руководство по эксплуатации «МЕРА ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ОДНОЗНАЧНАЯ ТИПА МС3075» (ЦЕКВ.411182.007 РЭ)

Утверждено «____» _______ 20_____ г.

МЕРА ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ОДНОЗНАЧНАЯ

ТИПА МС3075

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ЦЕКВ.411182.007 РЭ

лист

ВВЕДЕНИЕ

• 1 НОРМАТИВНЫЕ ССЫЛКИ

• 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1. Требования для обеспечения безопасного применения

• 2.2 Требования к обслуживающему персоналу

• 2.3 Требования к ремонтному персоналу

• 2.4 Требование для обеспечения электробезопасности

• 2.5 Требование для обеспечения пожаробезопасности

• 2.6 Требование безопасности при консервации и расконсервации

• 2.7 Требование при погрузке и разгрузке

• 3 ОПИСАНИЕ И РАБОТА

• 3.1 Общие сведения

• 3.2 Назначение

• 3.3 технические характеристики

• 3.4 Условия эксплуатации

• 3.5 Состав изделия

• 3.6 Устройство и работа

• 3.7 Средства измерений

• 3.8 Упаковка

• 4 УСТРОЙСТВО И РАБОТА

4.1Эксплуатационные ограничения

• 4.2 Подготовка к работе

• 4.3 Порядок работы

• 5 УКАЗАНИЯ ПО ПОВЕРКЕ

• 5.1 Требования при проведении поверки

• 5.2 Методы поверки и рекомендации

• 5.3 Объём поверки

• 5.4 Внешний осмотр

• 5.5 Измерение сопротивления изоляции

• 5.6 Проверка прочности изоляции

• 5.7 Опробование

• 5.8 Подготовка к измерениям при проведении поверки

• 5.9 Определение действительного значения сопротивления и его отклонения

• 5.10 Определение температурных коэффициентов

• 5.11 Определение дополнительной погрешности

• 5.12 Определение влияния мощности рассеивания

• 5.13 Определение основной погрешности

• 5.14 Оформление результатов поверки

  					ЦЕКВ.411182.007 РЭ
  Лит	Изм.	№ докум.	Подп.	Дата
  Разраб.		Мороз В.В.			Мера электрического сопротивления однозначная типа МС3075 Руководство по эксплуатации	Лит	Лист	Листов
  Пров.		Герасимов А.Г.					2	33
  Т. контр.						ЗАО „НПЦентр”
  Н. контр.		.Казанцев
  Утв.		Голиков С.Г.

• 6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ..............................

• 6.1 Цели проведения технического обслуживания ........

• 6.2 Основные виды технического обслуживания ..........

• 6.3 Внешний осмотр ..........................................................

• 6.4 Очистка контактов........................................................

• 6.5 Основные средства измерений и инструмент ...........

• 6.6 Ремонт ...........................................................................

• 7 ДЕЙСТВИЯ В ЭКСТРЕМАЛЬНЫХ УСЛОВИЯХ .........

• 7.1 Действия при возникновении неисправности ..........

• 7.2 Действия при возникновении пожара .......................

• 8 ХРАНЕНИЕ.................................................................

• 9 ТРАНСПОРТИРОВАНИЕ.....................................

• 10 ГАРАНТИИ ИЗГОТОВИТЕЛЯ ......................................

• 10.1 Условия распространения гарантий изготовителя

• 10.2 Гарантийный срок эксплуатации ............................

• 10.3 Гарантийный срок хранения ...................................

• 11 МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ...................

  30

  30

  30

  30

  30

  30

  30

  31

  31

  31

  31

  31

  32

  32

  32

  32

  33

  Илв. №подп I Подл, и дата I Илв. № дубл. I Взам. инв. № I Подл, и дата

  Лит	Изм.	№ докум.	Подп.	Дата
  Разраб.		Мороз В.В.
  Пров.		Герасимов А.Г.
  Т. контр.
  Н. контр.		.Казанцев
  Утв.		Голиков С.Г.

  ЦЕКВ.411182.007 РЭ

  Мера электрического сопротивления однозначная типа МС3075 Руководство по эксплуатации

  Лит	Лист	Листов
  	3	33
  ЗАО „НПЦентр”

Настоящее руководство по эксплуатации (РЭ) на меру электрического сопротивления однозначную типа МС3075 (далее ОМЭС) предназначено для ознакомления с изделием и содержит все необходимые сведения для обеспечения правильной и безопасной эксплуатации изделия в течение срока службы.

ОМЭС соответствует требованиям ЦЕКВ.411182.007 ТУ. В части метрологических требований ОМЭС соответствует ГОСТ 23737.

ОМЭС изготавливается по специальным требованиям ГОСТ РВ 20.39.309.

В зависимости от класса точности ОМЭС выпускаются двух исполнений: МС3075-10⁶ Ом и МС3075-10⁷ Ом.

ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия.

ГОСТ РВ 20.39.304-98 Комплексная система общих технических требований. Аппаратура, приборы, устройства и оборудование военного назначения. Требования стойкости к внешним воздействующим факторам.

ГОСТ РВ 20.39.309-98 Комплексная система общих технических требований. Аппаратура, приборы, устройства и оборудование военного назначения. Конструктивнотехнические требования.

ГОСТ Р 51317.4.2-99 Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний

ГОСТ РВ 8.560-95 Государственная система обеспечения единства измерений. Средства измерений военного назначения. Испытания и утверждение типа.

ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений.

ГОСТ РВ 1.1-96 Метрологическое обеспечение вооружения и военной техники. Основные положения.

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения.

ГОСТ 8.237-2003 Меры электрического сопротивления однозначные. Методика поверки.

ГОСТ 14192-96 Маркировка грузов.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ В 9.001-72 Единая система защиты от коррозии и старения. Военная техника. Упаковка для транспортирования и хранения. Общие требования.

ГОСТ В 9.003-80 Единая система защиты от коррозии и старения.

Общие требования к условиям хранения.

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения.

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности. Часть 1. Общие требования.

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования.

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности.

ГОСТ 12.4.009-83 Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание.

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования.

ГОСТ В 15.307-77 Система разработки и постановки на производство военной техники. Испытания и приемка серийных изделий. Основные положения.

ГОСТ В 15.301-80 Система разработки и постановки на производство военной техники. Постановка на производство изделий. Основные положения.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.401 Государственная система обеспечения единства измерений. Классы точности средств измерений. Общие требования.

ГОСТ РВ 20.57.306-98 Комплексная система контроля качества. Аппаратура, приборы, устройства и оборудование военного назначения. Методы испытаний на воздействие климатических факторов.

ГОСТ РВ 20.57.305-98 Комплексная система контроля качества. Аппаратура, приборы, устройства и оборудование военного назначения. Методы испытаний на воздействие механических факторов.

Лист

Данный раздел содержит информацию и предостережения, которые должны соблюдаться пользователем с целью обеспечения безопасной эксплуатации и поддержания изделия в безопасном состоянии.

Прежде чем приступить к работе с ОМЭС, необходимо изучить руководство по эксплуатации ЦЕКВ.411182.007 РЭ (знак /!\ „Внимание” по ГОСТ 12.2.091 на боковой панели). Требования к конструкции ОМЭС по безопасности- по ГОСТ РВ 20.39.309.

Персонал, осуществляющий обслуживание ОМЭС должен изучить настоящее РЭ и руководствоваться „Правилами техники безопасности при эксплуатации электроустановок потребителей”, регламентами и/или иными действующими нормативными актами, иметь допуск к работе с электрооборудованием.

Ремонт ОМЭС осуществляется только на предприятии-изготовителе или

специализированных сервисных центрах, завода-изготовителя.

• 2.4.1 Во избежание поражения электрическим током следует пользоваться только исправным электрооборудованием.

• 2.4.2 Корпус ОМЭС при работе должен быть заземлён через заземляющий проводник.

• 2.4.3 Допускается ОМЭС не заземлять, если напряжение, подаваемое на ОМЭС не превышает 100 В постоянного тока в помещениях без повышенной опасности. В этом случае необходимо выполнить уравновешивании потенциалов корпусов соединяемых приборов.

• 2.4.4 Необходимо проявлять осторожность при выполнении работ, требующих подключения к измерительным цепям ОМЭС. Не допускается подавать напряжение (ток) свыше максимально допустимых значений для ОМЭС, указанных в РЭ.

• 2.4.5 Коммутацию измерительных цепей допускается проводить при отсутствии напряжения в измерительной цепи.

• 2.4.6 Класс защиты I. Категория измерений - I, категория загрязнения - 2 по ГОСТ 12.2.091.

2.4.7 Требования к конструкции по электробезопасности - по ГОСТ 12.2.007.0, ГОСТ

12.2.091. При проведении испытаний и измерений ОМЭС необходимо соблюдать требования

ГОСТ 12.3.019

• 2.5.1 Во избежание риска возникновения пожара необходимо использовать только исправное оборудование.

• 2.5.2 Необходимо соблюдать осторожность и меры по защиты от попадания вовнутрь ОМЭС мелких токопроводящих предметов, влаги, оседания пыли внутри и затруднения

охлаждения.

• 2.5.3 Требования по пожарной безопасности - по ГОСТ 12.1.004, ГОСТ 12.2.003.

• 2.5.4 Места хранения ОМЭС должны быть оборудованы средствами противопожарной

безопасности по ГОСТ 12.4.009.

При необходимости консервации и рас консервации изделий в хранилищах следует соблюдать требования безопасности в соответствии с ГОСТ 9.014.

При погрузке и разгрузке ОМЭС соблюдать требования ГОСТ В 9.003.

Лист

• 3 ОПИСАНИЕ И РАБОТА

  RLEir И 1ЙГ0Ц I о|\[ ЗНИ IVEEQ I EQAE 5Х ани I ЕЕЕЕИШГОЦ I ИСОП о|\[ ани

  • 3.1 Общие сведения

Наименование:        Мера электрического сопротивления однозначная.

Тип:                МС3075.

Код продукции по ОКП: 6682370021

ОМЭС соответствует требованиям ГОСТ 23737, ГОСТ РВ 20.39.309, ГОСТ РВ 20.39.304, ЦЕКВ.411182.007 ТУ и комплекту конструкторской документации (КД).

Исполнения определяются значениями номинальных сопротивлений: 10⁶ и 10⁷ Ом.

• 3.2.1 ОМЭС предназначена для использования в качестве рабочей и, после соответствующей метрологической аттестации, в качестве рабочего эталона сопротивления в цепях постоянного тока.

• 3.2.2 Область применения ОМЭС - метрология, наука, промышленность.

• 3.2.3 ОМЭС осуществляет функцию воспроизведения сопротивления постоянному току.

• 3.2.4   ОМЭС относится к   невосстанавливаемым   однофункциональным

неремонтируемым изделиям.

• 3.3.1 Класс точности 0,01.

• 3.3.2 Номинальное значение резистивного сопротивления ОМЭС 10⁶ или 10⁷ Ом.

• 3.3.3 Род тока постоянный.

• 3.3.4  Допускаемое отклонение действительного значения сопротивления от номинального в процентах от номинального обоих исполнений ОМЭС при первичной поверке дп (при выпуске с предприятия- изготовителя) равен значению, указанному в таблице 3.1 (классу точности).

• 3.3.5 Предел допускаемой основной погрешности ОМЭС в процентах от номинального значения в течение года со дня первой поверки после изготовления и в течение любого года эксплуатации после первого года дг (нестабильность), равен значению, указанному в таблице

• 3.1 (классу точности).

• 3.3.6 Предел допускаемой дополнительной погрешности ОМЭС, вызванный изменением температуры окружающего воздуха dt между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, равен значению, указанному в таблице 3.1 (классу точности).

  						Лист
  					ЦЕКВ.411182.007 РЭ	Q
  Лит	Изм.	№ докум.	Подп.	Дата		9

  RLEir И 1ЙГ0Ц I о|\[ ЗНИ IVEEQ I EQAE 5Х ани I ЕЕЕЕИШГОЦ I ИСОП о|\[ ани

• 3.3.7 Значение сопротивления Rt ОМЭС в омах при температуре t, °С в рабочих условиях применения, указанных в п. 3.4.4, должно определяться по формуле:

Rt = R20+ R ном [ a(t-20) + p(t-20)²],                              (3.1)

где R20 - действительное значение сопротивления при температуре 20 °С, Ом;

Rhom - номинальное значение сопротивления, Ом;

а Р - температурные коэффициенты сопротивления (ТКС).

Значения а и Р должны определяться для каждой ОМЭС экспериментальным путем.

Значения сопротивления R20, а и Р должны указываться в эксплуатационной документации.

• 3.3.8 При любой температуре в пределах рабочих условий применения отклонение действительного значения сопротивления ОМЭС от значения Rt , определяемого по формуле (1), выраженное в процентах от номинального значения при значениях напряжении не более номинального, не превышает ± 0,005 %.

• 3.3.9 Значения номинальных Uhom и максимальных Umok напряжений, прикладываемых к ОМЭС для номинальных значений сопротивления Rhom, должны соответствовать значениям, указанным в таблице 3.2.

• 3.3.10 Предел допускаемой дополнительной погрешности ОМЭС в процентах от её номинального значения при изменении напряжения от номинального до любого значения не превышающего максимального при нормальных условиях применения и установившемся состоянии теплового равновесия равен значению, указанному в таблице 3.1.

  Таблица 3.1 - Пределы погрешностей ОМЭС

  Наименование предела погрешности		Значение от номинального значения сопротивления, %
  допускаемое отклонение действительного значения сопротивления при первичной поверке дц		± 0,01*
  допускаемой основной погрешности Sr		± 0,01*
  допускаемой дополнительной	вызванной изменением температуры окружающего воздуха St	± 0,01*
  	при изменении напряжения Su	± 0,005
  Примечание * - ПреДелы погрешностей численно равны классу точности.

  						Лист
  					ЦЕКВ.411182.007 РЭ	1 н
  Лит	Изм.	№ докум.	Подп.	Дата		1U

Таблица 3.2 - Номинальные и максимальные напряжения для ОМЭС

3.3.11 Значение переходного сопротивления:

а) между корпусом и зажимом защитного заземления „ CD ” не превышает 600 мкОм;

б) между любой деталью конструкции корпуса, к которой возможно прикосновение рукой и зажимом защитного заземления „ CD ” не превышает 0,1 Ом. При этом детали корпуса должны быть скручены.

3.3.12 Изоляция в рабочих условиях применения между:

а) зажимом защитного заземления (корпусом) и электрическими измерительными

цепями, изолированными от корпуса по постоянному току,

б) зажимом экрана и электрическими измерительными цепями, изолированными от

экрана по постоянному току

выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц, среднеквадратические значение которого равно 3,0 кВ.

• 3.3.13 Электрическое сопротивление изоляции в рабочих условиях применения между: а) зажимом защитного заземления (корпусом) и электрическими измерительными

цепями, изолированными от корпуса по постоянному току,

б) зажимом экрана и электрическими измерительными цепями, изолированными от

экрана по постоянному току

не менее:

• - для МС3075-10⁶ Ом, Ом .........................................................................

• - для МС3075-10⁷ Ом, Ом .........................................................................

• 3.3.14 ОМЭС во время пребывания в рабочих климатических условиях:

а) теплоустойчивая;

б) холодоустойчивая.

• 3.3.15 ОМЭС во время пребывания в рабочих климатических условиях выдерживает пониженное атмосферное давление 6Ч0⁴ кПа (450 мм. рт. ст.).

• 3.3.16 ОМЭС в транспортной таре:

а) теплопрочная при температуре окружающего воздуха до плюс 50°С;

б) холодопрочная при температуре окружающего воздуха до минус 50^°С.

Лист

• 3.3.17 ОМЭС в транспортной таре влагопрочная при температуре 30^° С при относительной влажности до 95%.

• 3.3.18 ОМЭС в транспортной таре выдерживает предельное пониженное атмосферное давление 2,3404 кПа (170 мм. рт. ст.).

• 3.3.19 В части механических воздействий ОМЭС вибропрочная. ОМЭС выдерживает в транспортной таре синусоидальную вибрацию в диапазоне частот от 1 до 500 Гц с амплитудой ускорения 19,6 м/с² (2 g).

• 3.3.20 ОМЭС обладает прочностью при транспортировании. ОМЭС в транспортной таре выдерживает без повреждений (предельные условия транспортирования) механические удары многократного действия длительностью воздействия от 5 до 10 мс с пиковым ударным ускорением 150 м/с² (15 g).

• 3.3.21 В части помехоустойчивости к воздействию электростатических разрядов ОМЭС соответствует требованиям ГОСТ Р 51317.4.2 для степени жёсткости 1.

• 3.3.22 Норма средней наработки на отказ превышает 25 000 ч в рабочих условиях

- атмосферное давление от 640⁴ кПа до 1,067-10⁵ кПа (от 450 до 800 мм. рт. ст.).

• 3.4.5 Предельные условия при транспортировании и хранении ОМЭС (в транспортной

• 3.6.1 ОМЭС выполнена в виде малогабаритного однокорпусного переносного прибора.

• 3.6.2 ОМЭС состоит из:

- набора резистивных элементов (резисторов), соединённых последовательнопараллельно, изготовленных из литого микропровода в стеклянной изоляции;

- экрана, изготовленного из алюминиевого сплава;

- корпуса, изготовленного из алюминиевого сплава, причём корпус имеет съёмную защитную крышку.

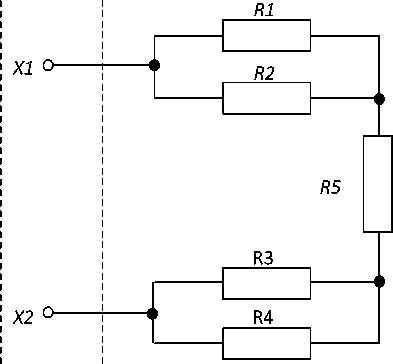

Электрическая схема ОМЭС изображена на рисунке 3.1.

В схеме имеется подгоночный резистор, соединённый последовательно.

г

I

I I

I I

I I

I

I I

I I

I I

I I

I I

I I

I I

I I

I I

I I

I I

I I

I I

I I

I I

I I

I I

I I

X4

Х1,Х2 - зажимы измерительной цепи, X3 - зажимы экрана,

X4 - зажимы защитного заземления,

R1, R2, R3, R4 - основные резистивные элементы,

R5 - подстроечный резистор,

Рисунок 3.1 - Электрическая схема ОМЭС

• 3.6.3 Основные резистивные элементы являются основным элементом меры и обеспечивают основные нормированные характеристики меры.

• 3.6.4 Резисторы закреплены в ложементе из диэлектрика, который крепиться к экрану ОМЭС.

• 3.6.5 Подстроечный резистор обеспечивает точность подгонки сопротивления меры к номинальному значению.

  						Лист
  					ЦЕКВ.411182.007 РЭ	1 /1
  Лит	Изм.	№ докум.	Подп.	Дата		14

• 3.6.6 ОМЭС для подключения к внешним цепям имеет две клеммы („А” и „В”), соединенные с выводами резистивной схемы ОМЭС.

• 3.6.7 ОМЭС имеет клемму экран „Э”, соединённую с экраном ОМЭС, обеспечивающим защиту резистивной схемы от внешних полей и токов утечки по изоляции.

• 3.6.8 Для обеспечения защиты обслуживающего персонала от поражения электрическим током в случаи нарушения основной изоляции ОМЭС имеет клемму защитного заземления „ ffi”

\=z , соединенную с корпусом и верхним кожухом.

• 3.7.1 Перечень средств измерений и оборудования, необходимого для поверки и обслуживания ОМЭС указан в таблице 3.2.

  RLEir И 1ЙГ0Ц I о|\[ ЗНИ IVEEQ I EQAE 5Х ани I ЕЕЕЕИШГОЦ I ИСОП о|\[ ани

  Таблица 3.2- Перечень средст измерений, инструмента и оборудования.

  Наименование	Тип	Основные параметры
  Установка мостовая	У401	Погрешность компарирования на основном диапазоне ±0,001%
  Набор однозначных мер электрического сопротивления рабочие эталоны 3-го разряда	Р4013, Р4023	Номинальные значения сопротивлений 106 и 107 Ом. Класс точности 0,005.
  Мультиметр	В7-64/1	Пределы измерений от 240’4 до 2-А переменного тока
  Мегаомметр	Е6-31	Диапазон измерения от 103 до 3* 1012 Ом. Погрешность ±(4-10) %
  Термометр лабораторный нормальный	ТЛ-4-2	Диапазон измеряемой температуры от 0 до 55°С с погрешностью ±0,1°С
  Установка комплексная для проверки параметров электробезопасности	INSTEK-GPT-715A (или GPT-79802)	Испытательное напряжение 5 кВ
  Камера тепла и холода	КТХ 04/65	Температура до минус 60°С
  Психрометр или гигрометр		Цена деления 0,5 °С или 1%
  Весы технические		Погрешность не более 100 г.
  Барометр	БАММ-1	Диапазон измерения от 80 до 107 кПа. Погрешность ±1 кПа
  Психрометр	MB-4M	Диапазон измерения от10 до 100%

• 3.7.2 Вся контрольно - измерительная аппаратура должна иметь документы о государственной или ведомственной поверке, проведённой в установленном порядке.

• 3.7.3 Допускается применение другой аппаратуры с аналогичными или лучшими характеристиками.

  						Лист
  					ЦЕКВ.411182.007 РЭ	1
  Лит	Изм.	№ докум.	Подп.	Дата		15

• 3.8.1 Упаковка (кейс) обеспечивает сохранность ОМЭС при транспортировании всеми видами транспорта (в железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах, в отапливаемых герметизированных отсеках самолетов) при жёских условиях транспортирования по ГОСТ В 9.001. Климатические факторы воздействия внешней среды в соответствии с ГОСТ 15150, исполнение УХЛ1.1 в местах хранения 1 по ГОСТ В 9.003.

• 3.8.2 ОМЭС сохраняет свои технические и эксплуатационные характеристики после транспортирования в упаковке при температуре окружающей среды от минус 50 до плюс 50°С без ограничения скоростей, расстояний, а также высоты полета, автомобильным транспортом по шоссейным и грунтовым дорогам со скоростью до 60 км/ч на расстояние до 1000 км.

• 3.8.3 Назначенный срок хранения ОМЭС в упаковке не менее 10 лет при хранении в хранилище с регулируемыми температурой окружающей среды от плюс 5 до плюс 45°С и относительной влажностью воздуха до 80% при температуре плюс 25°С в соответствии с ГОСТ 15150, в местах хранения 4.3 по ГОСТ В 9.003.

• 3.8.4 В кейс пластиковый герметичный ударопрочный (транспортная тара) должны

  RLEir И 1ЙГ0Ц I о|\[ ЗНИ IVEEQ I EQAE 5Х ани I ЕЕЕЕИШГОЦ I ИСОП о|\[ ани

  укладываться:

  а) ОМЭС..............................

  б) руководство по эксплуатации

  в) формуляр...............................

  Масса брутто, не более, кг ..............

  Масса нетто, не более, кг ................

  1 шт.;

  1 экз.;

  1 экз.

  2,5.

  0,7.

  Лит	Изм.	№ докум.	Подп.	Дата

  Лист

• 4 УСТРОЙСТВО И РАБОТА

• 4.1.1 Запрещается эксплуатировать ОМЭС в условиях не соответствующих рабочим условиям эксплуатации (п. 3.4.3).

• 4.1.2 Запрещается перевозка (также переноска) ОМЭС без транспортной тары, а также в условиях, превышающих предельные условия транспортирования и хранения.

• 4.1.3 Запрещается хранение ОМЭС без транспортной тары и в условиях, превышающих предельные условия хранения (п. 3.4.4). Также, запрещается длительное хранение без транспортной тары и в условиях несоответствующих условиям для длительного хранения, указанных в п. п. 3.9.3.

• 4.1.4 Поверку метрологических характеристик ОМЭС проводить в нормальных условиях эксплуатации (п. 3.4.3).

• 4.1.5 Допускается эксплуатация ОМЭС при температуре отличной от рабочих условий в нормальных климатических условиях при температуре от 15 до 35°С без предъявления метрологических требований для следующих целей:

а) опробирование ОМЭС;

б) ознакомление с ОМЭС;

в) демонстрация работы ОМЭС.

• 4.1.6 Запрещается при эксплуатации ОМЭС превышать максимально допустимое напряжение, подаваемое на измерительную цепь (п. 3.4.7).

• 4.1.7 Род тока для измерительных цепей должен быть постоянный.

• 4.1.8 Рабочее положение ОМЭС при эксплуатации горизонтальное (измерительными зажимами вверх).

• 4.2.1 Распаковывание и повторное упаковывание.

Перед распаковыванием ОМЭС вначале надо убедиться в целостности кейса, в котором она упакован. Это необходимо также, для определения отсутствия сильных ударов при транспортировке ОМЭС.

Очистить кейс при необходимости от пыли влажной салфеткой. Открыть кейс и извлечь из него ОМЭС. Снять упаковку (полиэтиленовый пакет). Произвести первичный визуальный осмотр на предмет целостности, отсутствия механических повреждений ОМЭС. Убедиться в наличии и целостности документации. Убедиться в наличии пломб предприятия-изготовителя на ОМЭС.

Кейс сохранять для последующего транспортирования или хранения.

Перед упаковыванием ОМЭС и документацию необходимо выдержать в нормальных климатических условиях при температуре (20±5)°С не менее 24 ч. Упаковывание, при необходимости, проводить в обратной последовательности.

• 4.2.2 Порядок установки.

  • 4.2.2.1 Перед началом установки (монтажа) ОМЭС необходимо провести визуальный осмотр, при котором необходимо убедиться:

отсутствии механических повреждений корпуса, зажимов;

отсутствии на ОМЭС, следов влаги или жидкостей;

наличие и целостности пломб завода-изготовителя.

• 4.2.2.2 Разместить ОМЭС на рабочем месте или в термостате.

• 4.2.2.3   Последующие действия допускается производить персоналу, удовлетворяющему требованиям п. 2.1 с соблюдением п. 2.2 и 2.3 настоящее РЭ.

• 4.2.2.4 Подсоединить ОМЭС в последовательности:

соединить зажим защитного заземления защитным проводником с контуром

защитного заземления;

- соединить зажим экрана проводником к контуру отдельного рабочего заземления, а

при его отсутствии к защитному заземлителю или выполнить уравновешивание потенциалов с остальными применяемым оборудованием;

Внимание! До подсоединений к измерительным цепям ОМЭС необходимо вначале выполнить заземление или уравновешивание электрических потенциалов приборов с потенциалом корпуса ОМЭС.

• 4.3.1 Функциональное назначение соединителей.

Далее в скобках указаны функциональные назначения.

На верхней панели ОМЭС расположены:

• - зажимы измерительной цепи„1” и „2” (для подсоединения к измерительной цепи);

• - зажим экрана „Э”, (для подсоединения к экранирующей цепи с целью экранирования и уравновешивания электрических потенциалов).

На боковой панели ОМЭС расположен зажим защитного заземления „^)” (для подсоединения защитного проводника с целью обеспечения защиты обслуживающего персонала от поражения электрическим током).

• 4.3.3 Подключение ОМЭС.

При выполненной подготовке к работе по п. 4.2 перед подсоединением измерительных цепей ОМЭС к применяемому оборудованию необходимо убедиться в следующем:

• - защитный проводник подсоединён к защитному заземлителю и к зажиму защитного

заземления „   ” ОМЭС,

• - к зажиму экрана ОМЭС подсоединён проводник контура отдельного рабочего

заземления, а при его отсутствии к защитному заземлителю или выполнено уравновешивание потенциалов с остальными применяемыми приборами.

После этого подсоединить измерительную цепь ОМЭС к применяемому оборудованию.

• 4.3.4 Для выполнения измерений с ОМЭС в качестве образцовой и при её поверки подавать на ОМЭС от источника постоянного напряжения (тока) напряжение. Рекомендуется подавать напряжение не выше номинального значения, указанного в п. 3.3.7.

Подавать напряжение выше номинального значения, но не выше максимального допускается кратковременно (не более 15 мин.).

• 5 УКАЗАНИЯ ПО ПОВЕРКЕ

  RLEir И 1ЙГ0Ц I о|\[ ЗНИ IVEEQ I EQAE 5Х ани I ЕЕЕЕИШГОЦ I ИСОП о|\[ ани

• 5.1.1 Поверка (калибровка) ОМЭС проводится органами Государственной метрологической службы или аккредитованными метрологическими службами юридических лиц. Межповерочный интервал ОМЭС - 1 год.

• 5.1.2 Поверку проводить в условиях, оговоренных в п. 3.4.2 (п. 4.1.4.). Род тока должен быть постоянный.

• 5.1.3 При проведении поверки применять средства поверки (СИ), указанные в таблице 3.1. Их тип должен быть утверждён Росстандартом в соответствии с ГОСТ РВ 8.560, МИ 3290.

Метрологическое обеспечение ОМЭС должно отвечать требованиям ГОСТ РВ 1.1, ГОСТ РВ 20.39.309, ГОСТ Р 8.596.

• 5.1.4 Требования безопасности при поверке.

При проведении поверки (калибровки) соблюдать требования раздела 2 настоящего РЭ.

• 5.1.5 При проведении поверки (калибровки) выполнять требования подготовки к работе согласно п. 4.2 настоящего РЭ.

• 5.1.6 Методы и средства поверки должно отвечать требованиям ГОСТ 23737, МИ 1695. Номенклатура нормирующих метрологических характеристик СИ должна устанавливаться в соответствии с ГОСТ 8.009.

• 5.2.1 При проведении поверки руководствоваться ГОСТ 8.401, ГОСТ 23737, ГОСТ 22261 и методикой поверки ГОСТ 8.237-2003.

• 5.2.2 Методы определения действительного значения сопротивления, применяемые при поверке ОМЭС согласно ГОСТ 8.237-2003 следующие:

а) косвенных измерений с помощью компаратора сопротивлений или потенциометра постоянного тока (рекомендуемый метод, описанный далее в настоящем РЭ в п.5.8.1);

б)  одновременного сравнения с помощью компаратора сопротивлений равнономинальных мер (рекомендуемый метод);

в) прямого измерения с помощью цифрового омметра (наиболее перспективный метод как самый простой);

г) замещения с помощью компаратора сопротивлений (метод, позволяющий максимально исключить погрешность измерения);

д) прямого измерения, замещения или перестановкой измерением с помощью моста постоянного тока.

• 5.2.3 Определение отклонения действительного значения сопротивления 3 ОМЭС в процентах от номинального значения, как и определение действительного значения сопротивления (п. 3.3.7) рекомендуется производить с помощью компаратора по методике

п. 5.2.2 а.

• 5.2.4 В качестве образцовой аппаратуры для поверки указанных параметров применять:

• - установку мостовую У401;

• - меру сопротивления с номинальным значением сопротивления 10⁶ или 10⁷ Ом, соответственно для исполнения поверяемой меры.

Меры образцовые должны быть III разряда, временные изменения сопротивления, которых на момент поверки не должны превышать ± 0,005%.

Допускается применение любой другой образцовой аппаратуры и методики поверки, обеспечивающие поверку ОМЭС с погрешностью не более одной третьей от допускаемой погрешности (0,01%).

• 5.3.1 Объем и последовательность операций поверки ОМЭС приведён в таблице 5.1. Допускается менять последовательность операций 9 и 10.

  RLEir И 1ЙГ0Ц I о|\[ ЗНИ IVEEQ I EQAE 5Х ани I ЕЕЕЕИШГОЦ I ИСОП о|\[ ани

  Таблица 5.1- Объем и последовательность операций поверки

  Наименование операции	Номер пункта		Вид поверки
  	технических требований	методики поверки	первичная	периодическая
  1	2	3	4	5
  1 Внешний осмотр	3.3.1; 3.3.6;	5.5	+	+
  2 Определение сопротивления изоляции	3.3.14... 3.3.16	5.6	+	-
  3 Проверка электрической прочности изоляции	3.3.13	5.7	+	-
  4 Опробирование	-	5.9	-	+
  5 Определение действительного значения сопротивления при поверке	3.3.7	5.13	+	+
  6 Определение допускаемого отклонения действительного значения сопротивления при первичной поверке	3.3.7	5.13	+	-
  7 Определение отклонения действительного значения сопротивления при периодической поверке	3.3.7	5.13	-	+
  8 Определение температурных коэффициентов сопротивления			+	-
  9 Определение дополнительной погрешности, вызванной изменением температуры	3.3.9	5.14	-	-

  						Лист
  					ЦЕКВ.411182.007 РЭ	Э 1
  Лит	Изм.	№ докум.	Подп.	Дата		21

  1	2	3	4	5
  10 Определение влияния мощности рассеивания	3.3.10	5.15	+	-
  11 Определение основной погрешности	3.3.8	5.16	+	+
  Примечание - знак „+” означает, что операция обязательно проводится; - знак „-” означает, что операция не проводится.

• 5.4.1 При проведении внешнего осмотра при поверке ОМЭС необходимо убедиться:

а) в наличие паспорта (формуляра), руководства по эксплуатации;

б) в соответствие заводского номера и года изготовления предоставленной на поверку ОМЭС и указанного в формуляре (паспорте);

в) в отсутствии повреждений корпуса и зажимов;

г) в удовлетворительности их крепления зажимов;

д) при проведении периодической поверки в наличии неповреждённого клейма предприятия-изготовителя или поверяющей организации, указанного в формуляре (паспорте).

• 5.4.2 При проведении внешнего осмотра ОМЭС при первичной поверке выполнить действия, указанные в п. 5.4.1 за исключением п. 5.4.1 д.

  RLEir И 1ЙГ0Ц I о|\[ ЗНИ IVEEQ I EQAE 5Х ани I ЕЕЕЕИШГОЦ I ИСОП о|\[ ани

• 5.4.3 При проведении внешнего осмотра ОМЭС при периодической поверке выполнить действия, указанные в п. 5.5.1.

При нарушениях поверительного клейма ОМЭС подвергается первичной поверке.

При этом проводится испытание изоляции действием повышенного напряжения.

• 5.5.1 Измерение сопротивления изоляции (п. 3.3.13) производить по ГОСТ 22261 с помощью мегаомметра с погрешностью измерения не более 30 % при напряжении (500±100)В. Время подачи напряжения постоянного тока при каждом измерении не менее одной минуты.

• 5.5.2 Сопротивление изоляции измерять между следующими цепями:

а) корпусом (с верхней частью) и соединёнными вместе зажимами „1” и электрической измерительной цепи,

б) зажимом экрана „ Э ”, и соединёнными вместе зажимами „1” и „2” электрической измерительной цепи.

В качестве цепи корпуса использовать зажим защитного заземления „    ”.

Зажимы измерительной цепи „1” и „2” при измерениях соединить проводником в изоляции, рассчитанной на рабочее напряжение не менее 3 кВ. При этом обеспечить воздушный зазор от изоляции до крышки корпуса не менее 1 мм.

• 5.5.3 ОМЭС считать выдержавшим испытания, если сопротивление изоляции соответствует требованиям п. 3.3.14.

• 5.6.1 Проверку электрической прочности изоляции (п.3.3.13) произвести по ГОСТ12.2.091.

• 5.6.2 Напряжение прикладывать, плавно повышая до номинального значения 3,0 кВ, выдерживать при номинальном напряжении одну минуту, затем плавно опустить напряжение до 0В.

• 5.6.3 Напряжение прикладывать между следующими цепями:

а) корпусом (с верхней частью) и соединёнными вместе зажимами „1” и „2” электрической измерительной цепи,

б) зажимом экрана „ Э ”, и соединёнными вместе зажимами „1” и „2” электрической измерительной цепи.

Зажимы измерительной цепи „1” и „2” при измерениях соединить проводником в изоляции, рассчитанной на рабочее напряжение не менее 3 кВ. При этом обеспечить воздушный зазор от изоляции до крышки корпуса не менее 1 мм.

• 5.6.4 ОМЭС считать выдержавшим испытания, если не произошло пробоя или перекрытия изоляции и сопротивление изоляции соответствует п. 3.3.14.

Проверка сопротивления изоляции по п. 5.5 после проверки прочности изоляции обязательна. Измерение сопротивления изоляции проводить по истечении одной минуты после проверки электрической прочности изоляции; после разряда ёмкости испытуемой цепи.

• 5.7.1 Перед проведением измерений метрологических характеристик при поверке ОМЭС выполнить опробование.

• 5.7.2 Опробование выполнять после выполнения следующих операций:

- подготовки к работе по п. 4.2;

- внешний осмотр по п. 5.4;

- проверки сопротивления изоляции по п. 5.5;

- проверки прочности изоляции по п. 5.6;

• 5.7.3 При обесточенной измерительной цепи ОМЭС провести проверку зажимов измерительной цепи на надёжность их крепления и работоспособность (выполнить пару циклов выкручивания - вкручивания, при этом проверить плавность хода по резьбе без излишних усилий и равномерность прилегания головки зажима к стержню).

• 5.7.4 Провести проверку на функционирование ОМЭС (измерить сопротивление).

  						Лист
  					ЦЕКВ.411182.007 РЭ	о о
  Лит	Изм.	№ докум.	Подп.	Дата		23

Допускается провести проверку сопротивления ОМЭС в условиях по п. 4.1.5 и измерением с погрешность измерения хуже 0,01% с целью проверки целостности измерительной цепи.

• 5.7.5 Поверяемую ОМЭС считать прошедшей опробование при удовлетворительных результатах проведения операций по п. 5.7.3 и 5.7.4.

• 5.8.1 С учётом проведения операций по п. 4.2..4.3 и ограничений по п. 4.1 произвести подготовку к измерениям при проведении поверки, выполнив последующие операции.

• 5.8.2 Поместить ОМЭС в воздушный термостат с температурой (20±0,2) С°.

• 5.8.3 Поместить образцовую МЭС в термостат и установить температуру термостата (20 ±0,1) С°.

• 5.8.4 Соединить ОМЭС, установку У401 и образцовую МЭС с учётом маркировки соединителей по схеме согласно рисунку 5.1.

• 5.8.5 Подсоединить установку У401 к питающей сети.



  pipit и шгоц I ох ани wpcg I 'пдлг анд I pipit и штоц I штоп анд







  R_n- сопротивление образцовой меры электрического сопротивления (МЭС); Rx - сопротивление поверяемой ОМЭС.

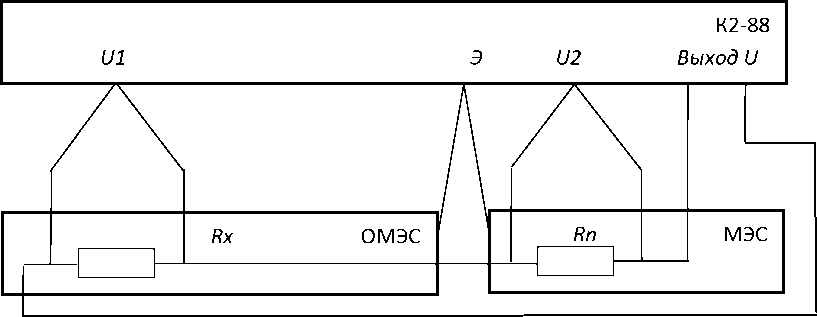

  Рисунок 5.1 - Схема для определения действительных значений сопротивлений резисторов первой декады ОМЭС.

  • 5.8.6 Включить и подготовить к работе установку У401 в соответствии с его руководством по эксплуатации.

  • 5.8.7 В случае применения другого измерительного оборудования подготовить его к работе.

  • 5.8.8 Подготовку к работе считать законченной после достижения температурных равновесий мер и готовности установку У401.

  5.9 Определение действительного значения сопротивления и его отклонения

  5.9.1 Перед измерениями должна быть выполнена подготовка к измерениям по п. 5.8.

  						Лист
  					ЦЕКВ.411182.007 РЭ	Э/1
  Лит	Изм.	№ докум.	Подп.	Дата		24

Далее описан рекомендуемый настоящим РЭ метод косвенных измерений с помощью установки измерительной У401.

• 5.9.2 Поверку ОМЭС при помощи установку У401.

• 5.9.3 Произвести установки на установке измерительнойУ401:

а) определить действительное значение сопротивления образцовой МЭС;

б) в случае отличия температуры среды образцовой МЭС от температуры, при которой МЭС была поверена необходимо откорректировать действительные значениям сопротивления внесением поправок на изменение температуры;

в) определить действительное значение сопротивления поверяемой МЭС;

г) рассчитать погрешность по методике РЭ установки измерительной У401;

Внимание! Превышать номинальную мощность на ОМЭС и образцовой МЭС не допускается!

Таблица 5.2 - Рекомендуемые значения напряжений на калибраторе при поверке ОМЭС

Примечание *- Значения расчётных токов при последовательном соединении ОМЭС

с образцовой МЭС приведены Для справки

• 5.9.4  Измеренное установкой измерительной У401 действительное значение сопротивления ОМЭС записать в графу 2 таблицы 5.3.

• 5.9.5 Рассчитанное значение отклонения сопротивления ОМЭС от номинального значения записать в графу 3 таблицы 5.3.

• 5.9.6 ОМЭС считать выдержавшей испытание, если допускаемая погрешность не превышает значений, указанных в п. 3.3.8.

  Таблица 5.3 Измеренное действительное значение сопротивления ОМЭС и его отклонение при поверке

  Исполнение поверяемой ОМЭС	Измеренное действительное значение сопротивления RX, Ом	Отклонения действительного значение сопротивления от номинального значения ± R %	Допустимое значение отклонения сопротивления от номинального значения ± ддоп Rx,%
  МС3075-106			± 0,01
  МС3075-107			± 0,01

  						Лист
  					ЦЕКВ.411182.007 РЭ
  Лит	Изм.	№ докум.	Подп.	Дата		25

  RLEir И 1ЙГ0Ц I о|\[ ЗНИ IVEEQ I EQAE 5Х ани I ЕЕЕЕИШГОЦ I ИСОП о|\[ ани

• 5.10.1 Определение температурных коэффициентов сопротивления (ТКС) проводить при первичной поверке ОМЭС по методике ГОСТ 8.237.

• 5.10.2 Выдержка поверяемой ОМЭС при определении ТКС в воздушном термостате не менее 2 ч.

• 5.10.3 Рекомендуемые значения температур, при которых определять ТКС, следующие: (15,5 ±0,5)°С и (24,5 ±0,5)°С. Номинальное значение температуры, при которой рассчитывать значение сопротивления ОМЭС при поверке по ГОСТ 23737 (20 ±0,5)°С.

• 5.11.1 Дополнительную погрешность ОМЭС, вызванную изменением температуры окружающего воздуха St (п.3.3.9), в процентах при периодической поверке определять по ГОСТ 23737.

• 5.11.2 Методики измерений действительных значений согласно п. 5.2.

• 5.11.3 ОМЭС выдержать в течение двух часов при температуре (20 ±0,2) °С.

До этого выдержка ОМЭС в нормальных климатических условиях при температуре (20 ±2) °С должна быть не менее 24 часов.

• 5.11.4 Определить действительное значение ОМЭС при температуре (20 ±0,2) °С.

• 5.11.5 Определить действительные значения при пониженных и повышенных температурах, указанных в п. 3.4.4.

• 5.11.6 Определить дополнительную погрешность посредством вычисления разницы между измеренными значениями в нормальных условиях и в условиях пониженных и повышенных температур (значения п. 3.4.4).

• 5.11.7 Записать действительные значения сопротивления и погрешность его отклонения от номинального при пониженной и повышенной температуре.

• 5.11.8 ОМЭС считать выдержавшей испытание, если допускаемая погрешность не превышает значений, указанных в п. 3.3.9.

• 5.12.1 Определяется дополнительная погрешность при увеличении мощности рассеивания от номинального значения до максимального в нормальных условиях применения и установившемся состоянии теплового равновесия.

Определение влияния мощности рассеивания (п. 3.3.10) производить по ГОСТ 23737 в нормальных условиях эксплуатации, указанных в п. 3.4.3 и при значениях напряжений, указанных в п. 3.3.7.

• 5.12.2 Методики измерений действительных значений согласно п. 5.2.

• 5.12.3 Значения устанавливаемых параметров в случае проведения измерений при помощи других калибраторов и образцовой МЭС Ом указаны в таблице 5.4

• 5.12.4 Определить действительное значение в нормальных условиях применения при номинальной рассеиваемой мощности.

• 5.12.5 Определить действительные значения при максимальной мощности рассеивании (при максимальном напряжении) по истечению времени не менее десяти минут.

  RLEir И 1ЙГ0Ц I о|\[ ЗНИ IVEEQ I EQAE 5Х ани I ЕЕЕЕИШГОЦ I ИСОП о|\[ ани

  • 5.12.6 Рассчитать значение дополнительной погрешности как измеренными значениями по п. 5.12.4 и 5.12.5.

  • 5.12.7 ОМЭС считать выдержавшим испытания, если значение погрешности не превышает предела, указанного в п. 3.3.10.

  разницу между

  дополнительной

  5.13 Определение основной погрешности

  • 5.13.1 Определение основной погрешности ОМЭС (п. 3.3.8) проводят один раз в год. При положительных испытаниях, в дальнейшем, допускается производить испытания раз в три года.

  • 5.13.2 Поверка заключается в проверке соответствия ОМЭС требованию п. 3.3.8 за год.

  • 5.13.3 Для подтверждения стабильности допускается использовать результаты испытаний не более, чем трехгодичной давности.

  • 5.13.4 Определение основной погрешности производить с использованием одних и тех же образцовых МЭС.

  При испытаниях должны быть записаны номера образцовых МЭС, температура среды в

  термостатах, окружающего воздуха и влажность окружающего воздуха при которых

  производились испытания.

  5.13.5 Нестабильность для ОМЭС по ГОСТ 8.237 определять в процентах по формуле:

  R _д — R _{д п}

  V     ----Д.П 100 ,

  ^т^ом

  (5.1)

  Лит	Изм.	№ докум.	Подп.	Дата

  Лист

Таблица 5.4 - Значения напряжений на калибраторе при поверке влияния мощности рассеивания

Примечание *- Значения расчётных токов при последовательном соединении ОМЭС

с образцовой МЭС приведены Для справки

где R_n - действительное значение сопротивления меры при настоящей поверке, Ом;

Rg п - действительное значение сопротивления меры при предыдущей поверке, Ом;

т - число лет, прошедших со времени предыдущей поверки;

Rном - номинальное значение сопротивления поверяемой меры, Ом.

• 5.13.6 Допускаемая основная погрешности ОМЭС в процентах от номинального значения в течение года со дня первой поверки после изготовления и в течение любого года эксплуатации после первого года дг (нестабильность) не должна превышать предела, указанного в п.3.3.5.

• 5.13.7 Изменение сопротивления в процентах для рабочих ОМЭС не должно превышать приведенного в ГОСТ 23737. Изменение сопротивления ОМЭС, используемых в качестве рабочих эталонов 1, 2 и 3-го разрядов, за год, предшествующий присвоению разряда, не должна превышать указанную в таблице 5.5.

Таблица 5.5 - Значения нестабильности за год и доверительной погрешности

• 5.14.1 Результаты первичной поверки ОМЭС оформляются отметкой в формуляре (паспорте) и клеймением каждой ОМЭС.

• 5.14.2 При положительных результатах периодической поверки ОМЭС признают годной к применению, на неё наносят оттиск поверительного клейма.

По результатам поверки оформляют свидетельство по ПР 50.2.006-94 или иной документ, форма которого должна быть установлена национальным органом по стандартизации и метрологии.

В документе указывают:

• - температурную формулу сопротивления Rt = Rg + Rhom [ao(ti - to) + 0(ti - to)²];

• - действительное значение Rд, полученное в результате последней поверки (п. 5.9);

• - значения температурных коэффициентов ао и fi;

• - дату поверки;

• - рекомендуемую дату очередной поверки.

Для рабочих эталонов в документе указывают соответствие поверенных ОМЭС определенному разряду.

• 5.14.3 ОМЭС, не удовлетворяющая требованиям настоящего РЭ к применению не допускается. Имеющиеся на нём клейма гасят и выдают извещение о непригодности ОМЭС с указанием причин.

• 6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание ОМЭС необходимо проводить с целью обеспечения его нормируемых технических характеристик на протяжении срока эксплуатации.

Техническое обслуживание включает в себя:

- внешний осмотр во время эксплуатации,

- очистка контактов измерительной цепи ОМЭС от окислов меди и пыли,

- консервация на время продолжительного хранения.

Внешний осмотр проводить при каждом начале работы с ОМЭС, перед упаковыванием и при распаковывании.

При внешнем осмотре проверяется наличие пломб, сохранность зажимов и отсутствие повреждений корпуса.

Очистку контактов измерительной цепи ОМЭС от окислов меди и пыли производить в зависимости от необходимости. Необходимость определяется визуально по мере потемнения контактов.

Основные средства измерений и инструмент приведены в таблице 4.1.

Ремонт ОМЭС не предусмотрен. Неисправная ОМЭС к эксплуатации не допускается и подлежит списанию.

• 7 ДЕЙСТВИЯ В ЭКСТРИМАЛЬНЫХ УСЛОВИАЯХ

При возникновении неисправности (потери работоспособности) ОМЭС необходимо отключить питающее ОМЭС устройство и отсоединить измерительную цепь.

При возникновении пожара необходимо обесточить рабочее место. Для ОМЭС применяемые средства пожаротушения - средства пожаротушения для установок до 1000 В.

• 8.1 ОМЭС должна храниться в упаковке предприятия-изготовителя.

ОМЭС может храниться в отапливаемых и неотапливаемых хранилищах в упакованном виде.

Условия хранения ОМЭС в хранилищах:

• - температура окружающего воздуха от 5 до 40 °С;

• - относительная влажность воздуха до 80% при температуре 25°С.

• 8.2 Допускается хранить ОМЭС без упаковки следует при температуре окружающего воздуха от 10 до 35 ^оС и относительной влажности 80 % при температуре 25 ^оС.

• 8.3 В помещениях для хранения содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозионноактивных агентов для атмосферы типа I по ГОСТ 15150.

Рекомендуется после продолжительного хранения или пребывания изделия в условиях повышенной влажности проводить его просушку в рабочих условиях в течение двух суток.

• 9.1 ОМЭС в укладочной упаковке может транспортироваться всеми видами транспорта в крытых транспортных средствах кроме морского (железнодорожным, автомобильным, водным транспортом - в трюмах, в самолетах - в герметизированных отапливаемых отсеках).

• 9.2 Условия транспортирования: температура - от минус 50 до 50 °С;

• - относительная влажность воздуха - 95 % при температуре 30 °С;

• - пониженное атмосферное давление - 2,340⁴ Па (170 мм рт. ст.).

  						Лист
  					ЦЕКВ.411182.007 РЭ
  Лит	Изм.	№ докум.	Подп.	Дата		30

Внимание! После транспортирования в предельных условиях перед вводом прибора в эксплуатацию его необходимо выдержать в нормальных условиях применения 48 ч.

• 10 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие ОМЭС требованиям настоящего РЭ при соблюдении условий эксплуатации, хранения и транспортирования и без превышения эксплуатационных ограничений.

Гарантийный срок эксплуатации ОМЭС - 36 месяцев со дня ввода ОМЭС в эксплуатацию при соблюдении условий эксплуатации, транспортирования и хранения.

Гарантийный срок хранения с момента изготовления с приемкой заказчика - 60 мес.

• 11.1 На каждой ОМЭС указаны:

а) наименование „ОМЭС” (однозначная мера электрического сопротивления);

б) обозначение типа „МС3075”;

в) надпись „СДЕЛАНО В РОССИИ“;

Д) товарный знак предприятия - изготовителя;

е) порядковый номер по системе нумерации предприятия - изготовителя и год изготовления;

ж) знак утверждения типа „ ®

и) класс точности „0,01“ (см. п.3.3.1);

к) номинальное значение сопротивления „10⁶ Q“ или „10⁷ Q“;

л) номинальное и предельное значения напряжения „0,25-0,5 kV“ или „0,7-1 kV“ (см. п.

3.3.7);

м) род тока (символ № В-2 по МЭК 51), „ = “ (см. п. 3.3.3);

н) класс защиты от поражения электрическим током - знак „   “ (символ № В-2 по МЭК

51) возле клеммы для подключения защитного проводника (см. п. 2.2.6);

п) знак /\ (символ №-F33 по МЭК 51; см. п. 2.1);

р) знак „3,0^ “ (символ № С-2 по МЭК 51; см. п. 1.2.13);

• 11.2 ОМЭС должна быть опломбирована предприятием-изготовителем.

• 11.3 Содержание и места нанесения маркировки транспортной тары должны соответствовать ГОСТ 14192, и иметь манипуляционные знаки: „Хрупкое. Осторожно”, „Беречь от влаги”, „Верх”, „Ограничение температуры” с ограничением ниже минус 50 и свыше плюс 50^°С.

  						Лист
  					ЦЕКВ.411182.007 РЭ	20
  Лит	Изм.	№ докум.	Подп.	Дата		32

Лист регистрации изменений

Инв.№подп |____Подл, и дата____| Инв. № дубл. | Взам. инв. № |_____Подл, и дата
