УТВЕРЖДАЮ:

Н. А. Цехан

«05» марта 2019 г.

. ЛОЕИ ТЕСТ»

Газоанализаторы стационарные ИГМ-12М Методика поверки.

МП-086/03-2019

Настоящая методика поверки распространяется на газоанализаторы стационарные ИГМ-12М (далее - газоанализаторы) предназначены для автоматического, непрерывного измерения концентрации взрывоопасных углеводородных газов, токсичных газов, кислорода и диоксида углерода в окружающей атмосфере.

Интервал между поверками:

Для газоанализаторов с оптическими сенсорами - 3 года;

Для газоанализаторов с электрохимическими и фотоионизационными сенсорами -1 год.

  • 1.3.  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  • 1.4. Допускается производить поверку газоанализаторов без демонтажа их с мест эксплуатации с соблюдением условий, описанных в руководстве пользователя при этом требуется исключить механические воздействия, внешние наводки электромагнитных полей на поверяемый прибор, а также соблюсти условия поверки в соответствии с Таблицей 3 п. 4.

Доступ к месту проведения проверки следует контролировать, ГСО и вспомогательное оборудование, используемые при осуществлении проверки, следует содержать в условиях, обеспечивающих их работоспособность, сохранность и защиту от повреждения и преждевременного износа, а также с соблюдением правил безопасности в соответствии с ГОСТ 8.395-80 «ГСИ. Нормальные условия измерений при поверке».

1 Операции поверки

1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

в процессе эксплуатации

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

да

да

4.1 Определение основной погрешности

6.4.1

да

да

4.2 Определение вариации показаний

6.4.2

да

нет

1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88,

ГОСТ 28498-90, диапазон измерений от 0 до +55 °C, цена деления 0,1 °C, погрешность ±0,2 °C

Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст, погрешность ±0,8 мм рт.ст.

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001 )-92, диапазон отн. влажности от 10 до 100 % при температуре от +5 до +40°С

6.4

Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

Вентиль точной регулировки с манометром ВТР-1-М160, диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм

Редуктор баллонный кислородный одноступенчатый БКО-50-4

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73,6x1,5 мм

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм

Поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением

Азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением

Генераторы газовых смесей ГТС мод. ГГС-Р, ГГС-Т, ГТС-К, ГГС-03-03 (per. №62151-15)

Стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014 (характеристики приведены в Приложении А)

Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ (per. № 50363-12)

Источники микропотоков газов и паров ИМ (per. № 15075-09)

Генераторы хлора ГРАНТ-ГХС (per. № 40210-08)

Генераторы озона ГС 7601 (per. № 13298-92)

Вольтметр универсальный В7-78/2, от 10 мВ до 1000В, от ЮОмкА до 1 А, регистрационный номер 52147-12

Примечания:

  • 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

* отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

  • 2) все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС - действующие паспорта;

  • 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

3 Требования безопасности
  • 3.1. Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 3.2. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.4. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать ’’Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

  • 3.5. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

4 Условия поверки

Таблица 3. Условия поверки температура окружающей среды, °C диапазон относительной влажности окружающей среды, % атмосферное давление, кПа

от+15 до +25 от 30 до 80 101,3 + 4,0

0,5 ± 0,1

расход ГСО, л/мин

5 Подготовка к поверке
  • 5.1. Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

  • 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

  • 6.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего на газоанализатор подается электрическое питание.

Проверку функционирования газоанализатора проводят по отображению информации на ПК, либо по индикации на дисплее (вывод наименования газоанализатора, концентрации газа, сообщений о неисправности - коды ошибок и т.д.) в соответствии с Руководством по эксплуатации.

  • 6.2.2. Результат опробования считают положительным, если:

  • - во время тестирования отсутствуют сообщения об отказах;

  • - после окончания времени прогрева газоанализатор переходит в режим измерений,

  • - органы управления газоанализатора функционируют.

  • 6.3 Подтверждение соответствия программного обеспечения

Проверку идентификационных данных программного обеспечения газоанализатора проводить сравнением номера версии (идентификационного номера) программного обеспечения, с номером версии указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельства об утверждении типа).

  • 6.4 Определение метрологических характеристик.

  • 6.4.1 Определение основной погрешности.

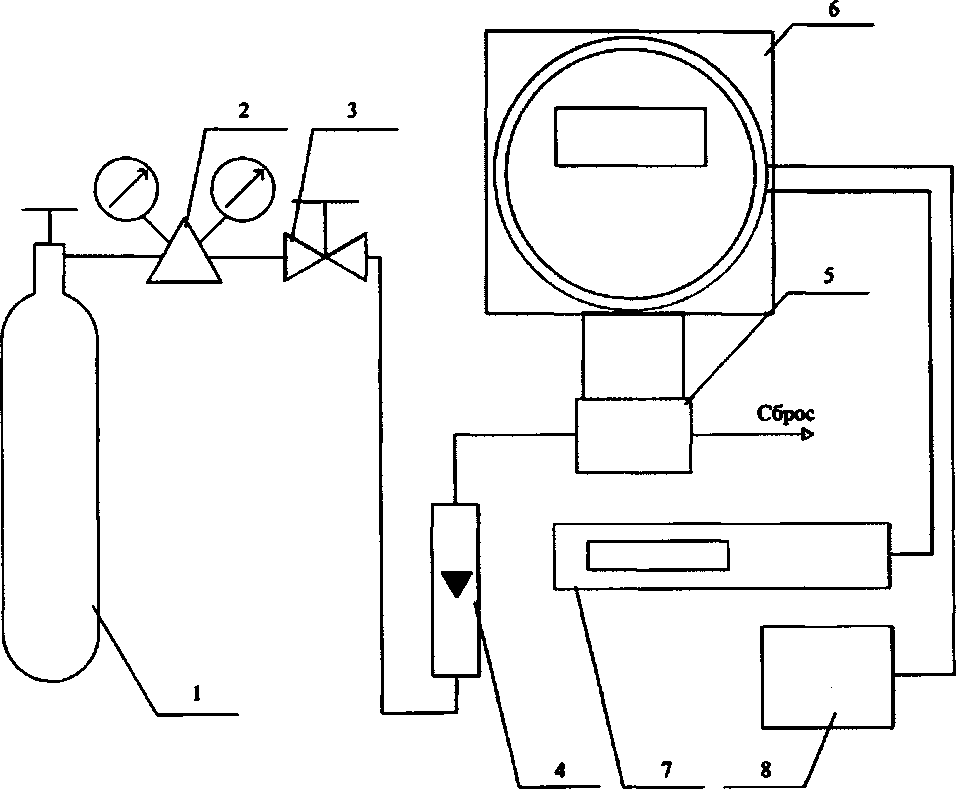

Определение основной погрешности проводят по схеме рисунка Б.1 Приложения Б в следующем порядке:

  • 1) Собирают схему проведения испытаний, приведенную на рисунке Б.1.

  • 2) На вход газоанализатора подают ГС (таблица А.1) приложения А, соответственно определяемому компоненту и диапазону измерений) в последовательности:

№№ 1-2-3-4-3-2-1-4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки),

№№ 1-2-3-2-1-3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки).

Время подачи каждой ГС - не менее утроенного предела допускаемого времени установления выходного сигнала по уровню 90 % для соответствующего сенсора и определяемого компонента.

  • 3) Фиксируют установившиеся значения выходного сигнала газоанализатора на ПК

  • 4) Значения основной абсолютной погрешности, До, %, рассчитываются в каждой поверяемой точке диапазона по формуле

(1)

где Су - i-показание газоанализатора в j-точке диапазона, % (млн-1, % НКПР, % Об.);

Coj - значение объемной доли измеряемого компонента, соответствующее j-точке диапазона, указанное в паспорте на ГСО-ПГС, % (млн"1, % НКПР, % Об.).

  • 5)3начения основной относительной погрешности 50, %, рассчитать по формуле

С -С

Soi =  ---^100.

OJ         si

(2)

  • 6) Результат определения основной погрешности газоанализатора считают положительным, если

- основная погрешность газоанализатора во всех точках испытаний не превышает пределов, указанных в таблице ВЛ приложения В.

  • 6.4.2 Определение вариации показаний газоанализатора

Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2.

Вариацию показаний, ид, в долях от пределов допускаемой основной абсолютной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

(3)

-результат измерений содержания определяемого компонента при

подходе к точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, % (млн-1), или довзрывоопасная концентрация, % НКПР;

-пределы допускаемой основной абсолютной погрешности поверяемого

газоанализатора для поверяемого измерительного канала газоанализатора, объемная доля определяемого компонента, % (млн-1), или довзрывоопасная концентрация, % НКПР.

Вариацию показаний в долях от пределов допускаемой основной относительной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

где 3$    - пределы допускаемой основной относительной погрешности для

поверяемого измерительного канала газоанализатора, %.

Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.

7 Оформление результатов поверки
  • 7.1 При проведении поверки оформляют протокол результатов поверки в произвольной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. №1815.

  • 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки выдается «Свидетельство о поверке» с нанесенным знаком поверки.

7.3. Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности».

Приложение А (обязательное) Технические характеристики ГС, используемых при проведении испытаний Таблица А.1 - Характеристики ГС, используемых при поверке газоанализатора с

электрохимическими сенсорами на вредные газы, кислород и водород

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погре шность аттеста ции

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Кислород (Ог), от 0 до 30%

азот

О.ч., сорт 2 по ГОСТ 9293-74

15%± 3%

отн.

29,0% ± 3%отн.

±0,4% отн.

ГСО 10531-2014 (O2/N2)

Оксид углерода (СО), от 0 до 50 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,0015% ± 10% отн.

0,0025% ± 10% отн.

0,00475 %±10% отн.

±2,5% отн.

ГСО 10531-2014 (СО/воздух)

Оксид углерода (СО), от 0 до 500 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,004% ± 10% отн.

0,025% ± 10% отн.

0,0475% ± 10% отн.

±2,5% отн.

ГСО 10531-2014 (СО/воздух)

Оксид углерода (СО), от 0 до 2000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,004% ± 10% отн.

0,1% ± 10% отн.

±2,5% отн.

ГСО 10531-2014 (СО/воздух)

0,19% ± 10% отн.

±3% отн.

ГСО 10531-2014 (СО/воздух)

Оксид углерода (СО), от 0 до 5000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,004% ± 10% отн.

0,25% ± 10% отн.

±2,5%

отн.

ГСО 10531-2014 (СО/воздух)

0,475% ± 10% отн.

±3% отн.

ГСО 10531-2014 (СО/воздух)

Сероводород (H2S), от 0 до 10 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1,01(Г*% ±20% отн.

0,0005% ±20% отн.

0,0009% ±10% отн.

±4% отн.

ГСО 10537-2014 (lfcS/воздух)

Сероводород (H2S), от 0 до 100 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

7,5-10"*% ±20% отн.

±4% отн.

ГСО 10537-2014 (Нгв/воздух)

0,005% ± 10% отн.

0,009% ± 10% отн.

±5%

отн.

ГСО 10537-2014 (НзБ/воздух)

Сероводород (H2S), от 0 до 2000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,0015% ± 10% отн.

±5% отн.

ГСО 10537-2014 (НзБ/воздух)

0,1% ± 10% отн.

0,19% ± 10% отн.

±3% отн.

ГСО 10537-2014 (HzS/воздух)

Хлор (С12), от 0 до 10

МЛН"1

пнг-воздух

Марка А по ТУ 6-21-5-85

110“*%± 5% отн.

S-lO-Vo ±5% отн.

9,5-10" ^/о± 5% отн.

±7% отн.

ГГС исп. ГТС-К, ГГС-Т с ИМ С12 ИМ09-М-А2

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погре шность атгеста ции

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Хлор (Ch), от 0 до 50 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

l-lO^/oi 20% отн.

±8% отн.

ГСО 10547-2014 (Ch/воздух)

0,0025% ±10% отн.

0,004% ± 10% отн.

±5% отн.

ГСО 10547-2014 (Ch/воздух)

Хлор (Ch), от 0 до 200 млн1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

210-«%± 20%оти.

±8% отн.

ГСО 10547-2014 (Ch/воздух)

0,01% ± 10% отн.

0,019% ± 10% отн.

±5% отн.

ГСО 10547-2014 (Ch/воздух)

Цианистый водород (HCN), от 0 до 10 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,0001% ± 5%отн.

0,0005% ±5% отн.

0,0009% ±5% отн.

±7% отн.

ГГС исп. ГГС-Р, ГТС-К с ГСО 10547-2014 HCN/Nz

Цианистый водород (HCN), от 0 до 30 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,001% ± 5% отн.

0,0029% ±5% отн.

±7%

отн.

ГГС исп. ГТС-Р, ГТС-К с ГСО 10547-2014 HCN/N2

Цианистый водород (HCN), от 0 до 50 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,001% ± 5% отн.

0,0025% ±5% отн.

0,0045% ±5% отн.

±7% отн.

ГГС исп. ГГС-Р, ГГС-К с ГСО 10547-2014 HCN/N2

Цианистый водород (HCN), от 0 до 100 млн'1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,001% ± 5% отн.

0,0025% ±5% отн.

0,009% ± 5% отн.

±7%

отн.

ГГС исп. ГГС-Р, ГГС-К с ГСО 10547-2014 HCN/N2

Аммиак (NH3), от 0 до

100 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,001% ± 10% отн.

0,005% ± 10% отн.

0,009% ± 10% отн.

±5% отн.

ГСО 10547-2014 (NHj/воздух)

Аммиак (NH3), от 0 до

300 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,002% ± 10% отн.

0,015% ± 10% отн.

0,027% ± 10% отн.

±5% отн.

ГСО 10547-2014 (NHs/воздух)

Аммиак (NH3), от 0 до

1000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,003% ± 10% отн.

0,05% ± 10% отн.

0,09% ± 10% отн.

±5%

отн.

ГСО 10547-2014 (NHj/воздух)

Диоксид серы (SO2), от 0 до 20 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

2,5-10'*% ± 5% отн.

0,001%± 5% отн.

0,0019% ±5% отн.

±7%

отн.

ГГС (исп. ГГС-Т, ГГС-К) с ИМ SO2 ИМ05-М-А2

Диоксид серы (SO2), от 0 до 2000 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,005% ± 5% отн.

0,1% ± 5% отн.

0,19% ± 5% отн.

±5% отн.

ГГС исп. ГГС-Р, ГГС-К с ГСО 10547-2014 (SO2/N2)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погре шность аттеста ции

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Оксид азота (NO), от 0 до

250 млн-1

азот

О.ч., сорт 1 по ГОСТ 9293-74

0,001% ± 5% отн.

0,0125% ±5% отн.

0,0238% ±5% отн.

±5% отн.

ГГС исп. ГГС-Р, ГТС-К с ГСО 10546-2014 (NO/N2)

Оксид азота (NO), от 0 до 2000 млн"1

азот

О.ч., сорт 1 по ГОСТ 9293-74

0,01% ± 5% отн.

0,1% ± 5% отн.

0,19% ± 5% отн.

±5%

отн.

ГТС исп. ГГС-Р, ГГС-К с ГСО 10546-2014 (NO/N2)

Диоксид азота (NO2), от 0 до 30 млн"1

азот

О.ч., сорт 1 по ГОСТ 9293-74

i-i(rt4± 5% отн.

IS-IO-^/o ±5% отн.

гв-ю-^/о ±5% отн.

±7% отн.

ГГС (исп. ГГС-Т, ГГС-К) с ИМ

NO2 ИМ00-0-Г1, ИМ00-0-Г2

Диоксид азота (NO2), от 0 до 2000 млн"1

азот

О.ч., сорт 1 по ГОСТ 9293-74

0,01% ± 5% отн.

0,1% ± 5% отн.

0,195% ± 5% отн.

±5% отн.

ГГС (исп. ГТС-Р, ГГС-К) с ГСО 10547-2014 (NO2/N2)

Водород (Н2), от 0 до 2%

пнг-воздух

Марка А по ТУ 6-21-5-85

1,0% ±5% отн.

1,95% ± 5% отн.

-

±1%

отн.

ГСО 10531-2014 (Н2 /воздух)

Водород (Н2), от 0 до 1000 млн"1

пнг-воздух

Марка А по ТУ 6-21-5-85

0,05% ± 10% отн.

0,095% ± 10% отн.

-

±5% отн.

ГСО 10532-2014 (Н2 /воздух)

Фтор (F2), от 0 до 1 млн*1 вюпоч.

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

0,510"*)4 ±5%ота.

0,95*10* *%±5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014 (F2/N2)

Арсин (AsH3), от 0 до 1 млн*1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

0,5-10^%

± 5% отн.

0,95*10" *%±5%

отн.

±7% отн.

ГГС (исп. ГТС-К, ГГС-Р) с ГСО 10546-2014 (ASH3/N2)

Фосфин (РНз), от 0 до 5 МЛН"1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

0,3 1(Н% ±5% отн.

2,5 10^%

±5%

отн.

4,58 10" *%±5% отн.

±7%

отн.

ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10546-2014 (PH3/N2)

Фосфин (РНз), от 0 до

1000 млн-1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

0,3 Ю ’% ± 5% отн.

0,05% ± 5% отн.

0,098% ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10547-2014 (РНз/Ы2)

Моносилан (S1H4), от 0 до 50 млн"1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

5 КГ40/» ±5% отн.

25 10*<% ±5% отн.

45 Ю-^/о ±5% отн.

±7% отн.

ГТС (исп. ГГС-К, ГТС-Р) с ГСО 10546-2014 (S1H4/N2)

Хлороводород (НС1), от 0 до 30 млн*1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

2 КГ*% ± 5% отн.

15 10-Vo ±5% отн.

28 10-*% ±5% отн.

±7% отн.

ГТС (исп. ГТС-К, ГТС-Т) с ИМ107-М-Д, ИМ108-М-Е

Фтороводород (HF), от 0 до 10 млн*1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

2 lO-^/oi 5% отн.

5 10-*% ±5% отн.

9,5 10-*% ±5% отн.

±7% отн.

ГТС (исп. ГТС-К, ГТС-Т) с ИМ129-О-Г1, ИМ130-М-А2

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погре шностъ аттеста ции

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Карбонилхлорид (СОСИ), от 0 до 1 млн-1

пнг-воздух

-

Марка А по ТУ 6-21-5-85

0,5 10^% ± 5% отн.

0,95 10* 4% ±5%

отн.

±7%

отн.

ГГС (исп. ГГС-К, ГГС-Р) с с ГСО 10546-2014 (COCI2/N2)

Метилмеркаптан (CH3SH), от 0 до 10 млн*1

пнг-воздух

-

Марка А по ТУ 6-21-5-85

5 10-*>/о± 5% отн.

9,5 10*4% ±5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Т) с ИМ ИМ38-М-А2, ИМ39-М-Б

Озон (Оз), от 0 до 0,25 млн*1

«Нулевой газ»

0,13 ю^/о ± 5% отн. «250 мгк/м3»

0,2310* 4% ±5%

отн.

«450 мгк/м3»

±5% отн.

Генератор озона ГС-024

Бром (Вг2), от 0 до 5 млн*1

пнг-воздух

-

Марка А по ТУ 6-21-5-85

1 КГ*%± 5% отн.

2,5 10*4% ±5% отн.

4,7 10*4% ±5% отн.

±7%

отн.

ГГС (исп. ГГС-К, ГГС-Т) с ИМ Вг2ИМ159-М-А2

Формальдегид (СНгО), от 0 до 10 млн*1

пнг-воздух

-

Марка А по ТУ 6-21-5-85

1 10"*%± 5% отн.

5 10*4% ±5% отн.

9,5 Ю^/о ±5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Т) с ИМ СН2О ИМ94-М-А2

Этилмеркаптан (C2H5SH), от 0 до 14 млн*1

пнг-воздух

-

Марка А по ТУ 6-21-5-85

7 10-*% ± 5% отн.

13,3 10* 4% ±5% отн.

±7% отн.

ГГС (исп. ГТС-К, ГТС-Т) с ИМ C2H5SH ИМ07-М-А2

Этиленоксид (С2Н4О), от 0 до 100 млн*1

пнг-воздух

-

Марка А по ТУ 6-21-5-85

0,001% ± 5% отн.

0,005% ± 5% отн.

0,0095% ±5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10544-2014 (C2H4O/N2)

Этилен (С2Н4), от 0 до

100 млн*1

пнг-воздух

-

Марка А по ТУ 6-21-5-85

0,001% ± 5% отн.

0,005% ± 5% отн.

0,0095% ±5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10540-2014 (C2H4/N2)

Метанол (СНзОН), от 0 до 200 млн*1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

0,002% ± 5% отн.

0,01% ± 5% отн.

0,018% ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10534-2014 (CH3OH/N2)

Этанол (С2Н6О), от 0 до 200 млн*1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

0,002% ± 5% отн.

0,01% ± 5% отн.

0,018% ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10534-2014 (C2H6O/N2)

Примечания:

  • 1) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/мЗ. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн*1, в единицы массовой концентрации, мг/мЗ, выполняется автоматически для условий 20 °C и 760 мм рт. ст.

  • 2) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016.

    Определяемый компонент, диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

    Погре шность аттеста ции

    Номер по реестру, ГОСТ, ТУ

    ГС№1

    ГС №2

    ГС№3

    ГС №4

    • 3) ГГС (исп. ГГС-К, ГГС-Р, ГТС-К) - рабочий эталон 1-го разряда - генератор газовых смесей ГТС ШДЕК.418313.900 ТУ, исполнений ГГС-К, ГГС-Р и ГГС-Т, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151'15, в комплекте со стандартными образцами газовых смесей в баллонах под давлением и источниками микропотоков.

    Газ-разбавитель для ГГС в соответствии с указанной в таблице ГС № 1.

    • 4) Генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 23505-08.

    • 5) ПНГ - воздух - поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.

    • 6) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.

    • 7) Для модификаций приборов с уменьшенным диапазоном измерений:

    • - для которых указаны 3 точки проверки -в качестве ГС № 2 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Св, а в качестве ГС № 3- 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента, %;

    • - для которых указаны 4 точки проверки- в качестве ГС № 3 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Св, а в качестве ГС № 4- 0,95 ♦ Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента, %.

    При этом пределы допускаемого отклонения указываются в соответствии с описанием типа ГСО, приведенного в таблице.

Таблица А.2. - Характеристики ГС, используемых при поверке газоанализаторов с оптическими датчиками на горючие газы и диоксид углерода.

Определяемый компонент, диапазон измерений объемной

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

доли определяемого компонента

ГС№1

ГС №2

ГС№3

ГС №4

Диоксид углерода (СОг), от Одо 1,5%

азот

О.ч., сорт 2 по ГОСТ

9293-74

0,75% ± 5%отн.

±3% отн.

ГСО 10532-2014 (CO2//N2)

1,43% ± 5% отн.

±2,5% отн.

ГСО 10531-2014

(CO2//N2)

Диоксид углерода (СО2), от 0 до 2,5%

азот

О.ч., сорт 2 по ГОСТ 9293-74

1,25% ± 5% отн.

2,38% ± 5% отн.

±2,5% отн.

ГСО 10532-2014 (CO2//N2)

Диоксид углерода (СОг), от 0 до 5%

азот

О.ч., сорт 2 по ГОСТ 9293-74

2,5% ±5% отн.

4,75% ± 5% отн.

±2,5% отн.

ГСО 10532-2014

(CO2//N2)

Пропан (СзНв), от 0 до 100% НКПР (от 0 до 1,7%)

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,85% ± 7% отн.

±2% отн.

ГСО 10540-2014 (СзНв/Ыгили СзНв/воздух)

1,62% ± 5% отн.

±1,5% отн.

ГСО 10540-2014 (C3Hs/N2)

Метан (СН4), от 0 до

100%

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

2% ±5%

отн.

±1% отн.

ГСО 10531-2014 (СНд/Игили СНд/воздух)

50% ±5% отн.

±1% отн.

ГСО 10532-2014 (CH4/N2)

95% ± 0,5% отн.

±0,2% отн.

ГСО 10532-2014 (CH4/N2)

Метан (СН4), от 0 до 100% НКПР (от 0 до 4,4%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

2,2% ±5% отн.

4,2% ±5% отн.

±2,5% отн.

ГСО 10532-2014 (CH4/N2)

Этан (С2Н4), от 0 до 100% НКПР (от 0 до 2,4%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

1,2% ±7%

отн.

2,3% ±7% отн.

±3% отн.

ГСО 10541-2014 (CHVNz)

н-Гексан (СбНн), от 0 до 100% НКПР (от 0 до 1%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

0,5 ± 7%

отн.

0,9 ±7% отн.

±4% отн.

ГСО 10541-2014 (СбН14/Ы2)

н-Бутан (С4Н10), от 0 до 100% НКПР (от Одо 1,4%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

0,7 ± 7% отн.

±4% отн.

ГСО 10541-2014 (C4HI(/N2)

1,26 ±7% отн.

±3% отн.

Изобутан (ьСдНю), от 0 до 100% НКПР (, от 0 до 1,3%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,65 ±7%

отн.

±4% отн.

ГСО 10541-2014(1-

C4HH/N2)

1,17 ±7% отн.

±3% отн.

Определяемый компонент, диапазон измерений объемной

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

доли определяемого компонента

ГС№1

ГС №2

ГС№3

ГС №4

Пентан (С5Н12), от 0 до 100% НКПР (от 0 до 1,1%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,55 ±7% отн.

0,99 ±7% отн.

±4% отн.

ГСО 10541-2014 (C5H12/N2)

Пропилен (СзНе), от 0 до 100% НКПР (от 0 до

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

2,0%)

1,0 ±7% отн.

±4% отн.

ГСО 10541-2014 (СзНвЛЧ2)

1,8 ±7% отн.

±3% отн.

Метанол (СНзОН), от 0 до 50% НКПР (от 0 до 3%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

1,5% ±5% отн.

±2,5% отн.

ГСО 10540-2014 (СНзОН /N2 или СНзОН/воздух)

2,85% ± 5% отн.

±2,5% отн.

ГСО 10540-2014 (СНзОН/N2)

Толуол (метилбензол, С?Н«), от 0 до 50% НКПР (от Одо 0,5%)

ПНГ-воздух

Марка Б по ТУ 6-21 -

5-85

0,25% ± 7% отн.

±4% отн.

ГСО 10541-2014

(СтНз/Ыгили

С7Н«/воздух)

0,47% ± 7% отн.

±4% отн.

ГСО 10541-2014 (C7IWN2)

Этиленоксид (С2Н4О), от 0 до 50% НКПР (от 0 до 13%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

0,65% ± 7% отн.

±3% отн.

ГСО 10535-2014

(C2H4O/N2)

1,24%± 7% отн.

±2,5% отн.

ГСО 10535-2014 (С2Н4О ZN2 ИЛИ С2Н4О /воздух)

Бензол (СбНб), от 0 до 100% НКПР (от 0 до

1,2%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,6 ±7% отн.

±4% отн.

ГСО 10541-2014 (СбНв/ед

1,08 ±7% отн.

±3% отн.

Ацетон ((СНз)гСО), от 0 до 50% НКПР (от 0 до 1,25%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

0,63% ± 7% отн.

±3% отн.

ГСО 10535-2014 ((СНз^СО/ЫгИЛИ (СНзЪСО /воздух)

1,19% ± 7% отн.

±2,5% отн.

ГСО 10535-2014 ((CH3)2CO/N2)

Этилен (С2Н4), от 0 до 100% НКПР (от 0 до 2,3%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

1,15 ±7% отн.

2,1 ± 7% отн.

±2,5% отн.

ГСО 10544-2014 (C2H4/N2)

н-Октан (CjHis), от 0 до 50% НКПР (от 0 до 0,4%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,2 ± 7% отн.

±4% отн.

ГСО 10541-2014

(CgHis/NinnH СвН1з/воздух)

0,38 ±7% отн.

±4% отн.

ГСО 10541-2014 (CgHis/Ni)

Определяемый компонент, диапазон измерений объемной

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

доли определяемого компонента

ГС№1

ГС №2

ГС№3

ГС №4

Этанол (С2Н5ОН), от 0 до 50% НКПР (от 0 до 1,55)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,775% ± 10% отн.

1,395% ± 10% отн.

±2% отн.

ГСО 10540-2014 (CjHs/Nj)

Метил-третбутиловый эфир (МТБЭ, СНЗСО(СНЗ)З), от 0 до SO 44» КГк IIP (лт Л пп

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

0,75%)

0,375% ± 10% отн.

0,675% ± 10% отн.

± 2% отн.

ГСО 10540-2014 (CaHg/Nz)

н-Гептан (С7Н16), от 0 до 100%НКПР (отОдо

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

1,1%)

0,55% ± 7% отн.

0,99% ± 7% отн.

± 2% отн.

ГСО 10540-2014 (C7h16/n2)

Нонан (С9Н20), от 0 до 50%НКПР (отОдо 0,35%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,175%± 10% отн.

0,315% ± 10% отн.

± 2% отн.

ГСО 10540-2014 (СзНв/Иг)

Декан (С10Н22), от 0 до 50% НКПР (от 0 до 0,35%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,175% ± 10% отн.

0,315% ± 10% отн.

± 2% отн.

ГСО 10540-2014 (Пропан (СзНз) -азот)

Стирол (CgHg), от 0 до 100%НКПР (отОдо 1,1%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,55% ± 10% отн.

0,99% ± 10% отн.

± 2% отн.

ГСО 10540-2014 (CsHs/Nz)

Этилацетат (СН3СООСН2СН3), от 0 до50%НКПР (отОдо 1,1%)

ПНГ-воздух

-

Марка Б по ТУ 6-21 -5-85

0,55% ± 10% отн.

1,0% ± 10% отн.

± 2% отн.

ГСО 10540-2014 (Пропан (СзНв) -азот)

Бензин автомобильный поГОСТ Р 51313-99 отО до 50% НКПР

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

25% НКПР± 10% отн.

45% НКПР± 10% отн.

±2% НКПР

ГСО 10540-2014 (C3H*/N2)

Топливо дизельное по ГОСТ 305-2013 от Одо 50% НКПР

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

25% НКПР± 10% отн.

45% НКПР± 10% отн.

± 2% НКПР

ГСО 10540-2014 (C3IW2)

Керосин по ГОСТ Р 52050-2006 от 0 до 50% НКПР

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

25% НКПР± 10% отн.

45% НКПР± 10% отн.

±2% НКПР

ГСО 10540-2014 (C3Hg/N2)

Уайт-спирит по ГОСТ 3134-78 от Одо 50% НКПР

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

25% НКПР± 10% отн.

45% НКПР± 10% отн.

±2% НКПР

ГСО 10540-2014 (C3IW2)

Топливо для реактивных двигателей по ГОСТ 10227-86 от Одо 50% НКПР

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

25% НКПР± 10% отн.

45% НКПР± 10% отн.

±2% НКПР

ГСО 10540-2014 (C3H&/N2 или

1 СзНа/воздух)

Определяемый компонент, диапазон измерений объемной

Номинальное знач определяемого комп (ГС), пределы доп>

[ение объемной доли онента в газовой смеси гскаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

доли определяемого компонента

ГС№1

ГС №2

ГС№3

ГС №4

Бензин авиационный по ГОСТ 1012-72 от Одо 50% НКПР

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

25% НКПР± 10%отн.

45% НКПР± 10% отн.

±2% НКПР

ГСО 10540-2014 (СзНв/ад

Бензин неэтилированный по ГОСТ Р 51866-2002 от 0 до 50% НКПР

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

25% НКПР± 10% отн.

45% НКПР± 10% отн.

±2% НКПР

ГСО 10540-2014 (C3Hg/N2)

1-бутен(С4На) от 0 до 50 % НКПР (от 0 до 0,7 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,35% ± 10% отн.

± 2% отн.

ГСО 10540-2014 (C4H8/N2 ИЛИ СЩа/воздух)

0,63% ± 10% отн.

± 2% отн.

ГСО 10540-2014

(C4H8/N2)

Циклопентан (С5Н10) от 0 до 50 % НКПР (от 0 до 0,7 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,35% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (C5H10/N2 или СзНю/воздух)

0,63% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (C5H10/N2)

Циклогексан (СеНп) от 0 до 50 % НКПР) (от 0 до 0,6%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,3% ± 10% отн.

± 5% отн.

ГСО 10540-2014

(СбН12/М2ИЛИ

СбН12/воздух)

0,54% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (СбН122)

Изобутилен (i-C-iHg) от 0 до 50 % НКПР (от 0 до 0,8 % )

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,4% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (1-C4H82/N2 или i-СДЬ/воздух)

0,72% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (i-CJbzW

Изопропен (CjHs) от 0 до 50 % НКПР (от 0 до 0,85 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,43% ± 10% отн.

± 5% отн.

ГСО 10540-2014

(ОзНв/Лгили CsHs/воздух)

0,77% ± 10% отн.

± 5% отн.

ГСО 10540-2014

(C5H*/N2)

Этилбензол (СвНю) от 0 до 50 % НКПР (от 0 до 0,5%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,25% ± 10% отн.

± 5% отн.

ГСО 10540-2014

(СзНв/ЫгИЛИ СзНз/воздух)

0,45% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (C3WN2)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Бутилацетат (СвНпОг) от 0 до 50 % НКПР (от 0 до

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,6%)

0,3% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (СэНв/Игили СзНв/воздух)

0,54% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (C3H8/N2)

1,3-бутадиен (дивинил) (С4Нб)отО до 100%

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

НКПР (от Одо 1,4%)

0,7% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (СдНб/Ыгили СдНб/вОЗДух)

1,3 %± 10% отн

± 2,5% отн.

ГСО 10540-2014 (СдНб/ад

1,2-дихлорэтан (С2Н4С12)

от 0 до 50 % НКПР (от 0 до 3,1%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

1,6% ± 10% отн.

± 0,4% отн.

ГСО 10549-2014 (C2H4CI2/N2 или С2Н4С12/ВОЗДУХ)

2,8% ± 10% отн.

± 0,4% отн.

ГСО 10549-2014

(C2H4CI2/N2)

Диметилсульфид (C2H5SH) от 0 до 50 % НКПР (от Одо 1,1%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,55% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (C2H4CI2/N2 или СгНдОг/воздух)

1,04% ± 10% отн.

-

± 2,5% отн.

ГСО 10540-2014 (C2H4CI2/N2)

1-гексен (СШп) от 0 до 50% НКПР (от Одо 0,6 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,3% ± 10% отн.

±5% отн.

ГСО 10540-2014 (C6H12/N2 или СбН12/В03Дух)

0,54% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (C6H12/N2)

1 -бутанол (С4Н9ОН) от 0 до 50% НКПР (от 0 до 0,7 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21 -

5-85

0,35% ± 10% отн.

±2% НКПР

ГСО 10540-2014

(СзНв/Игили СзНи/воздух)

0,63% ± 10% отн.

±2% НКПР

ГСО 10540-2014 (C3Hs/N2)

Винилхлорид (С2Н3С1) от 0 до 50 % НКПР (от 0 до 1,8%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,9% ± 10% отн.

± 1,5% отн.

ГСО 10549-2014 (C2H3CI/N2 или C2H3CI /воздух)

1,62 ±10% отн.

± 1%отн.

ГСО 10549-2014 (C2H3CI/N2)

Циклопропан (СзНб) от 0 до 50 % НКПР (от 0 до 1,2%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,6% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (СэНв/ИгИЛИ СзНб/воздух)

1,14% ± 10% отн.

± 3% отн.

ГСО 10540-2014 (C3H6/N2)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Диэтиловый эфир (С4Н10О) от 0 до 50 % НКПР (от Одо 0,85%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,43% ± 10% отн.

± 3% отн.

ГСО 10534-2014 (С4Н10О /N2 или С4Н10О /воздух)

0,8 ± 10% отн.

± 3% отн.

ГСО 10534-2014

(C4H10O/N2)

Пропиленоксид (СзНбО) от 0 до 50 % НКПР (от 0 до 0,95%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,48% ± 10% отн.

0,85% ± 10% отн.

± 1,5% отн.

ГСО 10534-2014

(СзНбО/N2 или СзНбО /воздух)

0,85% ± 10% отн.

± 1,5% отн.

ГСО 10534-2014 (СзНбО/N2)

Хлорбензол (СбН5С1) от 0 до 50 % НКПР (от 0 до 0,65%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,33% ± 10% отн.

± 1,5% отн.

ГСО 10549-2014

(C6H5CI/N2 или

СбН5С1/ВОЗДУХ)

0,5% ± 10% отн.

± 1,5% отн.

ГСО 10549-2014 (CeHjCl/Nz)

2-метил-2-пропанол (С4Н10О) от 0 до 50 % НКПР (от 0 до 0,9 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21 -5-85

0,45% ± 10% отн.

± 1,5% отн.

ГСО 10534-2014 (С4Н10О /N2 или С4Н10О /воздух)

0,81% ± 10% отн.

± 1,5% отн.

ГСО 10534-2014 (C4H10O/N2)

2-бутанон (Метилэтилкетон) (С4НяО)

от 0 до 50 % НКПР (от 0 до 0,9 % )

ПНГ-воздух

-

Марка Б по ТУ 6-21 -5-85

0,45% ± 10% отн.

± 1,5% отн.

ГСО 10534-2014 (С4НвО /N2 или СШвО /воздух)

0,81%± 10% отн.

± 1,5% отн.

ГСО 10534-2014 (C4H,O/N2)

Пары нефтепродуктов55 от 0 до 50 % НКПР

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

25%

НКПР±

10% отн.

45% НКПР± 10% отн.

±2% НКПР

ГСО 10540-2014 (CjHs/Nj)

Сумма углеводородов55 от 0 до 50 % НКПР

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

25% НКПР± 10% отн.

45% НКПР± 10% отн.

±2% НКПР

ГСО 10540-2014 (СзНб/Ыг)

Примечания:

  • 1) Изготовители и поставщики ГС — предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016.

  • 2) ГТ С (исп. ГГС-К, ГГС-Р, ГТС-К) - рабочий эталон 1-го разряда - генератор газовых смесей ГТ С ШДЕК.418313.900 ТУ, исполнений ГТС-К, ГТС-Р и ГГС-Т, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, в комплекте со стандартными образцами газовых смесей в баллонах под давлением и источниками микропотоков. Газ-разбавитель для ГГС в соответствии с указанной в таблице ГС № 1.

  • 3) ПНГ — воздух - поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.

  • 4) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.

  • 5) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

    Определяемый компонент, диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

    Погрешность аттестации

    Номер по реестру, ГОСТ, ТУ

    ГС№1

    ГС №2

    ГС№3

    ГС №4

    • 6) Допускается замена при проведении поверки ПНГ - воздух на азот о.ч. сорт 2 и наоборот, а также использование газовых смесей состава «определяемый компонент - воздух».

    • 7) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.

    • 8) Для модификаций приборов с уменьшенным диапазоном измерений:

    • - для которых указаны 3 точки проверки -в качестве ГС № 2 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Св, а в качестве ГС № 3- 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента, %;

    • - для которых указаны 4 точки проверки- в качестве ГС № 3 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Св, а в качестве ГС № 4- 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента, %.

    При этом пределы допускаемого отклонения указываются в соответствии с описанием типа ГСО, приведенного в таблице.

Таблица А.З - Характеристики ГС, используемых при поверке газоанализаторов с фотоионизационными датчиками

Определяемый компонент, диапазон измерений объемной

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

доли определяемого компонента

ГС№1

ГС №2

ГС№3

ГС №4

Бензол (СбНб), от 0 до 7 МЛН"1

ПНГ-воздух

-

-

-

-

Марка А по ТУ 6-21-5-85

1,0 млн"1 ±

3%

3,5 млн"1 ±3%

6,8 млн"1 ±

3%

±7% отн

ГГС (исп. ГГС-К, ГТС-Р) с

ГСО 10540-2014 (C^/Ni)

Бензол (СеНб), от 0 до

100 млн*1

ПНГ-воздух

-

-

-

-

Марка А по ТУ 6-21-5-85

10 млн"1 ±

3%

50 млн"1

±3%

95 млн"1*

3%

±7% отн

ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10540-2014 (СбНб/Ы2)

Бензол (СеНб), от 0 до 1000 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

100 млн"1

±3%

500 млн* ‘±3%

950 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10540-2014 (CeHe/bh)

Уксусная кислота (СгШОгХот 0 до 20 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн"1

±3%

10 млн"1 ±3%

19 млн"1 ±3%

±7% отн

ГГС (исп. ГГС-К, ГТС-Р) с ИМС2Н4О2 ИМ104-М-А2

Уксусная кислота (С2Н4О2), от 0 до 200 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн"1

±5%

100 млн" »±5%

190 млн"1 ±5%

±7% отн

ГГС (исп. ГГС-К, ГТС-Р) с ИМ С2Н4О2 ИМ104-М-А2

Изобутилен (2-Метилпропен) [i-CJb] от 0 до 2 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,1 млн"1 ±3%

1 млн*1 ±3%

1,9 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10540-2014 (i-С4Н^2)

Изобутилен (2-Метилпропен) [i-CJb] от 0 до 20 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 млн"1 ±

3%

10 млн"1

±3%

19 млн"1 ± 3%

±7% отн

ГГС (исп. ГТС-К, ГТС-Р) с

ГСО 10540-2014 (i-

C4lWN2)

Изобутилен (2-Метилпропен) [Ч-СдНз] от 0 до 200 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

100 млн"

'±3%

190 млн"1 ±3%

±7% отн

ГГС (исп. ГТС-К, ГТС-Р) с ГСО 10540-2014 (i-сша/ад

Изобутилен (2-Метилпропен) [ЬСдНв] от 0 до 2000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

50 млн"1 ±

3%

1000 млн"1* 3%

1900 млн"1

±3%

±7% отн

ГГС (исп. ГТС-К, ГТС-Р) с ГСО 10540-2014 (i-CJb/Nj)

Изобутилен (2-Метилпропен) [ьСЛ] от 0 до 10000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

100 млн*1

±3%

5000

МЛН"1* 3%

9500 млн"1 ±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10540-2014 (i-СчНа/КЬ)

о-ксилол (диметил бензол) [СбН4(СН3)2] отО до 10 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 млн"1 ± 3%

5 млн*1* 3%

9,5 млн"1 ±

3%

±7% отн

ГГС (исп. ГТС-К, ГГС-Р) с ИМ СбЩСНзЪИМЗО-М-А2

Определяемый компонент, диапазон измерений объемной

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

доли определяемого компонента

ГС№1

ГС №2

ГС№3

ГС №4

о-ксилол (диметилбензол)

ПНГ-воздух

Марка А по ТУ 6-21-5-85

[СвНХСНзЬ] отО до 100 млн"1

10 млн"1 ±

3%

50 млн"1

±3%

95 млн"1±

3%

±7% отн

ГГС (исп. ГТС-К, ГГС-Р) с ИМ СвЩСНзЪ ИМ30-М-А2

Арсин (АбНз), от 0 до 5 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0.05 млн"1 ±3%

2,5 млн"1 ±3%

4,8 млн"1 ±3%

±7% отн

ГТС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014 (ASH3/N2)

Фосфин (РНз), от 0 до 5 млн'1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0.1 млн"1

±3%

2,5 млн"1 ±3%

4,8 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014 (РНзЛЧ2)

Нафталин (CioHg), от 0 до 7 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 млн*1

±3%

3,5 млн"1

±3%

6,5 млн"1

±3%

±7% отн

ГГС (исп. ГТС-К, ГГС-Р) с ИМСюНвИМ97-0-А2

Трихлорэтилен (C2HCI3), от 0 до 0,5 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,05 млн"1 ±3%

0,25 МЛН"±3%

0,48 млн"1

±3%

±7% отн

ГТС (исп. ГТС-К, ГГС-Р) с ИМ C2HCI3 ИМ47-О-А2

Трихлорэтилен (C2HCI3), от 0 до 5 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 МЛН"1

±3%

2,5 млн"1 ±3%

4,8 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ИМ C2HCI3 ИМ47-О-А2

н-Гексан (СвНы), от 0 до 150 млн"1

пнг-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

75 млн"1

±3%

140 млн"1 ±3%

±7% отн

ГТС (исп. ГТС-К, ГГС-Р) с ГСО 10540- 2014 (СбНн/Иг)

н-Бутан (С4Н10), от 0 до 700 млн*1

пнг-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

350 млн* ‘±3%

650 млн"1

±3%

±7% отн

ГТС (исп. ГТС-К, ГГС-Р) с

ГСО 10540-2014 (C4H10/N2)

Изобутан (1-С4Н10), от 0 до 130 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

65 млн"1

±3%

120 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10540-2014 (i-C4H10/N2)

Пентан (С5Н12), от 0 до 150 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

75 млн"1

±3%

140 млн"1 ±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10540-2014 ( C5H12/N2)

Пропилен (СзНб), от 0 до

200 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

100 млн"

1 ±3%

190 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10540-2014 (СзНб/Иг)

Этиленоксид (С2Н4О), от 0 до 30 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн"1

±3%

15 млн"1 ±3%

28 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10534-2014 (C2H4O/N2)

Определяемый компонент, диапазон измерений объемной

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

доли определяемого компонента

ГС№1

ГС №2

ГС№3

ГС №4

Ацетон ((СНз)гСО), от 0 до 200 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

100 млн*

1 ±3%

190 млн"1 ±3%

±7% отн

ГТС (исп. ГГС-К, ГГС-Р) с ГСО 10534-2014 ((СН3)2СО/Ы2)

Этилен (С2Н4), от 0 до 180 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн-1

±3%

90 млн*1

±3%

170 млн"1 ±3%

±7% отн

ГГС (исп. ГТС-К, ГТС-Р) с ГСО 10544-2014 (C2H4/N2)

Октан (CgHis), от 0 до 400 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

200млн~

1 ±3%

380 млн*1 ±3%

±7% отн

ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10540-2014 (CgHig/Nz)

Фенол (CeHsOH), от 0 до 1,5 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,05 млн*1 ±5%

0,75 млн"±5%

1,4 млн"1 ±5%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ИМ СбН5ОН ИМ89-М-А2

Фенол (СбНзОН), от 0 до

15 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 млн*1

±3%

7,5 млн"1

±3%

14 млн"1

±3%

±7% отн

ГГС (исп. ГТС-К, ГГС-Р) с ИМ СбНзОН ИМ89-М-А2

Фенол (СбНзОН), от 0 до

150 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

20 млн"1

±3%

75 млн"1

±3%

140 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ИМ СбНзОН ИМ89-М-А2

н-Гептан (С7Н16), от 0 до 400 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

200 млн* '±3%

380 млн"1 ±3%

±7% отн

ГТС (исп. ГГС-К, ГГС-Р) с ГСО 10540-2014 (C7H16/N2)

Этилацетат (СдНвОг), от 0 до 8 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,05 млн*1 ±5%

4 млн* ±5%

7,6 млн"1 ±5%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ИМ64-М-А2

Бензин автомобильный (по изобутилену), от 0 до 2000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

5 млн"1

±3%

500 млн"

1 ±3%

900 млн-1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с

ГСО 10540-2014(1-c«h^n2)

Топливо дизельное (по изобутилену), от 0 до 2000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

1000 млн*±3%

1900 млн"1

±3%

±7% отн

ГТС (исп. ГТС-К, ГТС-Р) с

ГСО 10540-2014 (i-

СдНв/ЬЫ

Керосин (по изобутилену), от 0 до 2000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

1000 млн"±3%

1900 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10540-2014 (i-C4IWN2)

Уайт-спирит (по изобутилену), от 0 до 2000 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

1000 МЛН"±3%

1900 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с

ГСО 10540-2014 (i-СдШ/Ыг)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

n-бутанол (С4Н9ОН), от 0 до7млн"’

пнг-воздух

Марка А по ТУ 6-21-5-85

1 млн"1

±3%

3,5 млн"1

±3%

6,7 млн*1

±3%

±7%отн

ГГС (исп. ГТС-К, ГТС-Р) с

ГСО 10540-2014 (С4Н9ОН

ZN2)

Этилбензол (СвНю), от 0 до 1 млн1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,01 млн*1 ±3%

0,5 млн"1 ±3%

0,95 млнг1 ±3%

±7% отн

ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10540-2014 (CgHio/N2)

Этилбензол (CgHio), от 0 до 100 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 МЛН"1 ±3%

50 млн"1

±3%

95 млн"1

±3%

±7%отн

ГГС (исп. ГТС-К, ГТС-Р) с ГСО 10540-2014 (C»Hio/N2)

Этилбензол (CgHio), от 0 до 1000 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

100 млн"1 ±3%

500 млн*

1 ±3%

950 млн"1 ±3%

±7% отн

ГГС (исп. ГТС-К, ГТС-Р) с ГСО 10540-2014 (CsHioZNz)

Стирол (CgHs), от 0 до 5 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн"1

±3%

2,5 млн*1

±3%

4,7 млн*1

±3%

±7% отн

ГГС (исп. ГТС-К, ГГС-Р) с ГСО 10540-2014 (С«Н^К2)

Стирол (СвНв), от 0 до 50 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн"1

±3%

25 млн"1 ±3%

47 млн"1

±3%

±7% отн

ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10540-2014 (с ГСО 10540-2014 (CsHe/Nz)

Стирол (СвНв), от 0 до

500мл н*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

100 млн*1 ±3%

250 млн*

1 ±3%

450 млн"1 ±3%

±7% отн

ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10540-2014 (с ГСО 10540-2014 (C8Hs/N2)

Оксид азота (NO), от 0 до Юмлн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн"1

±3%

5 млн"1

±3%

9,5 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014 (NO/ N2

Метилмеркаптан (CH3SH), от 0 до 1 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,1 млн"1

±3%

5 млн"1 ±3%

9,5 млн*1 ±3%

±7% отн

ГГС (исп. ГТС-К, ГТС-Р) с ИМ38-М-А2

Винилхлорид (C2H3CI), от 0 до 3 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн*1

±3%

1,5 млн"1

±3%

2,8 млн"1 ±3%

±7% отн

ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10549-2014 (C2H3CI/N2)

Винилхлорид (СгНзС1),от 0 до 30 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

4 млн"1 ±3%

15 млн"1 ±3%

28 млн*1

±3%

±7% отн

ГГС (исп. ГТС-К, ГТС-Р) с ГСО 10549-2014 (C2H3CI/N2)

Винилхлорид (C2H3CI), от 0 до 300 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

100 млн"1

±3%

150 млн*

1 ±3%

280 млн"1 ±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10549-2014 (C2H3CI

Определяемый компонент, диапазон измерений объемной

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

доли определяемого компонента

ГС№1

ГС №2

ГС№3

ГС №4

н-Пропилацетат (С5н10о2),

ПНГ-воздух

Марка А по ТУ 6-21-5-85

от 0 до 5 млн"1

2 млн'1

±3%

2,5 млн*1 ±3%

4,8 млн"1 ±3%

±7% отн

ГГС (исп. ГГС-К, ГТС-Р) с ИМ С5Н10О2 ИМ-ВРЗ-7-М-А2

н-Пропилацетат (С5Н10О2), от 0 до 50 млн"

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1

5 млн"1 ±3%

25 млн"1 ±3%

48 млн"1 ±3%

±7% отн

ГГС (исп. ГТС-К, ГГС-Р) с ИМ С5Н10О2 ИМ-ВРЗ-7-М-А2

Эпихлоргидрин (С3Н5С10), от 0 до 10млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн"1 ±3%

5 млн"1

±3%

9,5 млн"1

±3%

±7% отн

ГГС (исп. ГТС-К, ГТС-Р) с ИМС3Н5С10 ИМ-ВРЗ-10-М-А2

Ь^Ы-диметилацетамид (морфолин) (C4H9NO), от 0 до 5 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн*1

±3%

2,5 млн*’ ±3%

4,8 млн"1 ±3%

±7% отн

ГГС (исп. ГТС-К, ГТС-Р) с ИМ C4H9NO ИМ-ВРЗ-12-М-А2

Хлористый бензил (C7H7CI), от 0 до 1 млн1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,2 млн*1

±3%

0,5 млн"1 ±3%

0,95 млн"1 ±3%

±7% отн

ГГС (исп. ГТС-К, ГТС-Р) с ИМ C7H7CIИМ-ВРЗ-14-М-А2

Фурфуриловый спирт (Сз НбОг), от 0 до 1 млн'1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,1 млн"1 ±3%

0,5 млн"1

±3%

0,95 млн"1 ±3%

±7% отн

ГГС (исп. ГГС-К, ГТС-Р) с ИМ C7H7CIИМ-ВРЗ-24-М-А2

Этанол (С2Н5ОН), от 0 до 20МЛН*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

2 млн"1

±3%

10 млн*1

±3%

19 млн"1

±3%

±7% отн

ГГС (исп. ГТС-К, ГГС-Р) с ГСО 10534-2014 (C2H5OH/N2)

Этанол (С2Н5ОН), от 0 до 200 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

100 млн*

^3%

190 млн"1 ±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10534-2014 (СЛО/Иг)

Этанол (С2Н5ОН), от 0 до 2000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

100 млн"1 ±3%

1000 млн"1

±3%

1900 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с

ГСО 10534-2014

2-аминоэтанол (C2H7NO), от 0 до 5 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,2 млн-1 ±3%

2,5 млн'1 ±3%

4,8 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГТС-Р) с

ГСО 10534-2014

(C2H7NO/N2)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Диэтиламин (C4H11N), от 0 до Юмлнг1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 млн"1

±3%

5 млн-1 ±3%

9,5 млн*1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10657-2015 (C4HhN/N2)

Диэтиламин (C4HI1N), отО до 100 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн'1

±3%

50 млн"1

±3%

95 млн*1

±3%

±7% отн

ГГС (исп. ГТС-К, ГГС-Р) с ГСО 10657-2015 С4Н11N2)

Толуол (С7Н«), от 0 до

Юмлн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

2 млн"1 ±3%

5 млн"1 ±3%

9,5 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10540-2014 (С7Н8 N2)

Толуол (C7Hs), от 0 до 100 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

50 млн*1

±3%

95 млн*1 ±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10540-2014 (C7HsN2)

Моноэтаноламин (C2H7NO), от 0 до 5 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,25 млн"1 ±3%

2,5 млн"1 ±3%

4,8 млн"1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с

ГСО 10534-2014 (C2H7NO

N2)

Моноэтаноламин (C2H7NO), от 0 до ЗОмлн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,25 млн*1 ±3%

10 млн*1

±3%

48 млн*1

±3%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с

ГСО 10534-2014 (C2H7NO

N2)

Примечания:

  • 1) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/мЗ. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн"1, в единицы массовой концентрации, мг/мЗ, выполняется автоматически для условий 20 °C и 760 мм рт. ст.

  • 2) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016.

  • 3) ПНГ - воздух - поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.

  • 4) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.

  • 5) Допускается замена при проведении поверки ПНГ - воздух на азот о.ч. сорт 2 и наоборот, а также использование газовых смесей состава «определяемый компонент - воздух».

  • 6) Для модификаций приборов с уменьшенным диапазоном измерений:

  • - для которых указаны 3 точки проверки -в качестве ГС № 2 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Св, а в качестве ГС № 3- 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента, %;

  • - для которых указаны 4 точки проверки- в качестве ГС № 3 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Св, а в качестве ГС № 4- 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента, %.

При этом пределы допускаемого отклонения указываются в соответствии с описанием типа ГСО, приведенного в таблице.

Приложение Б

(обязательное)

Схема подачи ГС на. Газоанализаторы стационарные ИГМ-12М

Рисунок Б. 1 - Рекомендуемая схема подачи ГС из баллонов под давлением на вход газоанализатора

1 - источник ГС (баллон, ГГС или др.); 2 - редуктор баллонный (используется при подаче смеси от баллона с ГС); 3 - вентиль точной регулировки (используется при подаче смеси от баллона с ГС); 4 - индикатор расхода (ротаметр); 5 - адаптер поверочной газовой смеси; 6 - газоанализатор; 7 - измерительный прибор (вольтметр); 8 - источник питания.

Приложение В

(обязательное) Метрологические характеристики образцов газоанализаторов стационарных ИГМ-12М Таблица В.1. - Метрологические характеристики газоанализаторов стационарных ИГМ-12М

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний

То,9, с

абсолютной, объемная доля определяемого компонента

относител ьной

Электрохимические датчики

Кислород (О2)

от 0 до 30%

±0,5 %

-

20

Оксид углерода (СО)

от 0 до 50 млн'

1

от 0 до 15 млн'1 вкл.

±1,5 млн’1

-

30

св. 15 до 50 млн*1

-

±10%

от 0 до 500 млн'1

от 0 до 40 млн'1 вкл.

±4 млн’1

-

30

св. 40 до 500 млн'

1

-

±10 %

от 0 до 2000 млн'1

от 0 до 40 млн'1 вкл.

±4 млн'1

-

30

св. 40 до 2000 млн'1

-

±10%

от 0 до 5000 млн'1

от 0 до 50 млн'1 вкл.

±5 млн-1

-

30

св. 50 до 5000 млн'1

-

±10 %

Сероводород (HiS)

от 0 до 10 млн'

1

от 0 до 1 млн'1 вкл.

±0,2 млн'1

-

30

св. 1 до 10 млн'1

-

±20%

от 0 до 100 млн'1

от 0 до 7,5 млн*1 вкл.

±1,5 млн'1

-

30

св. 7,5 до 100 млн'1

- ’

±20%

от 0 до 2000 млн'12)

от 0 до 15 млн'1 вкл.

±3 млн'1

-

25

св. 15 до 2000 млн'1

-

±20 %

Хлор (Ch)

от Одо 10 млн'

12)

от 0 до 1 млн'1 вкл.

±0,2 млн'1

-

60

св. 1 до 10 млн’1

-

±20 %

от 0 до 50 млн'

12)

от 0 до 5 млн'1 вкл.

±1,0 млн’1

-

120

св. 5 до 50 млн'1

-

±20%

от 0 до 200 млн'12)

от 0 до 10 млн’1 вкл.

±1,0 млн’1

30

св. 2 до 200 млн'1

-

±20 %

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний

То,9, с

абсолютной, объемная доля определяемого компонента

относител ьной

Цианистый водород (HCN)

от 0 до 10 млн"

12)

от 0 до 1 млн"1 вкл.

±0,1 млн"1

-

70

св. 1 до 10 млн’1

-

±20%

от 0 до 30 млн"

12)

от 0 до 10 млн"1 вкл.

±2 млн"1

-

70

св. 10 до 30 млн"1

-

±20%

от 0 до 50 млн"

12)

от 0 до 10 млн"1 вкл.

±2 млн"1

-

120

св. 5 до 50 млн"1

-

±20%

от 0 до 100 млн 12)

от Одо 10 млн’1 вкл.

±2 млн"1

-

120

св. 5 до 100 млн"1

-

±20 %

Аммиак (NH3)

от 0 до 100 млн"1

от 0 до 10 млн"1 вкл.

±2 млн"1

-

40

св. 10 до 100 млн"

1

-

20%

от 0 до 300 млн-1

от 0 до 20 млн-1 вкл.

±4 млн"1

-

40

св. 20 до 300 млн"

-

±20%

от 0 до 1000

млн"12)

от 0 до 30 млн"1 вкл.

±6 млн"1

-

60

св. 30 до 1000 млн"1

-

±20%

Диоксид серы (SO2)

от 0 до 20 млн"

1

от 0 до 2,5 млн"1 вкл.

±0,5 млн"1

-

30

св. 2,5 до 20 млн"1

-

±20%

от 0 до 2000 млн"12)

от 0 до 50 млн"1 вкл.

±10 млн"1

-

40

св. 50 до 2000 млн"1 вкл.

-

±20 %

Оксид азота (NO)

от 0 до 250 млн"12)

от 0 до 10 млн’1 вкл.

±2 млн"1

-

40

Св. 10 до 250 млн"1

-

±20 %

от 0 до 2000 млн"12)

от Одо 100 млн"1 вкл.

±20 млн"1

-

60

св. 100 до 2000 млн"1 вкл.

-

±20 %

Диоксид азота (NO2)

от 0 до 30 млн"

1

от 0 до 1 млн"1 вкл.

±0,2 млн'1

-

30

св. 1 до 30 млн-1

-

±20 %

от 0 до 2000 млн"1

от Одо 100 млн"1 вкл.

±20 млн"1

-

60

св. 100 до 2000

-

±20%

Определяемый компонент

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний

То,9, с

Диапазон измерений объемной доли определяемого компонента

абсолютной, объемная доля определяемого компонента

относител ьной

млн’1 вкл.

Водород (Нг)

от 0 до 2% 2)

от 0 до 2%

±0,1 %

-

60

от 0 до 1000

млн-12)

от 0 до 1000 млн'1

±20 млн’1

-

70

Фтор (F2)

от 0 до 1 млн-1

2)

от 0 до 1 млн'1 вкл.

±0,04 млн'1

-

80

Арсин(АБНз)

от 0 до 1 млн'1

2)

от 0 до 1 млн'1

±0,06 млн'1

-

30

Фосфин (РНз)

от 0 до 5 млн'1

2)

от 0 до 0,3 млн'1 вкл.

±0,06 млн'1

-

30

св. 0,3 до 5 млн'1

-

±20 %

от 0 до 1000

млн'12)

от 0 до 10 млн'1 вкл.

±2 млн'1

-

60

св. 10 до 1000 млн'1

-

±20 %

Моносилан (SiH4)

от 0 до 50 млн'

12)

от 0 до 5 млн'1 вкл.

±1 млн'1

-

60

св. 5 до 50 млн'1

-

±20 %

Хлороводород (НС1)

от 0 до 30 млн'

1 2)

от 0 до 2 млн'1 вкл.

±0,4 млн'1

60

св. 2 до 30 млн’1

±20%

Фтороводород (HF)

от 0 до 10 млн'

1

от 0 до 2 млн’1 вкл.

±0,4 млн'1

90

св. 2 до 10 млн'1

-

±20%

Карбонилхлор ид(СОСЬ)

от 0 до 1 млн'1

2)

от 0 до 1 млн'1

±0,15 млн'1

-

120

Метилмеркапт ан (CH3SH)

от 0 до 10 млн'

1 2)

от 0 до 10 млн'1

±2 млн'1

-

40

Озон (Оз)

отО до

0,25млн-12)

от 0 до 0,25млн-1

±0,04 млн’1

-

60

Бром (ВГ2)

от 0 до 5 млн'1

от 0 до 1 млн’1 вкл.

±0,2 млн'1

-

50

св. 1 до 5 млн’1

-

±20 %

Формальдегид (СН2О)

от Одо 10 млн'

1

от 0 до 1 млн'1 вкл.

±0,2 млн'1

-

80

св. 1 до 10 млн'1

-

±20 %

Этилмеркапта h(C2H5SH)

от 0 до 14 млн'

1 2)

от 0 до 14 млн'1

±0,4 млн'1

-

90

Этиленоксид (С2Н4О)

от 0 до 100 млн'1

от 0 до 10 млн'1 вкл.

±2 млн'1

-

150

св. 1 до 100 млн'1

-

±20 %

Этилен (С2Н4)

от 0 до 100 млн'1

от 0 до 10 млн'1 вкл.

±2 млн'1

-

60

св. 10 до 100 млн'

1

-

±20 %

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний

То.9, с

абсолютной, объемная доля определяемого компонента

относител ьной

Метанол (СН3ОН)

от 0 до 200

млн"1

от 0 до 20 млн"1 включ.

±2 млн’1

-

200

св. 20 до 200 млн"

1

-

±20 %

Этанол (С2НбО)

от 0 до 200 млн"1

От 0 до 20 млн’1 включ.

±2 млн"1

-

30

Св. 20 до 200 млн"1

±20%

Оптические датчики

Диоксид углерода (СОг)

от Одо 1,5 %

от 0 до 1,5 %

±0,1 %

-

5

от 0 до 2,5 %

от 0 до 2,0 % вкл.

±0,1 %

-

5

св. 2,0 до 2,5 %

-

5%

от 0 до 5 %

от 0 до 2,0 % вкл.

±0,1 %

-

5

св. 2,0 до 5 %

-

5%

Пропан (СзНв)

от 0 до 100 % НКПР (от 0 до 1,7 %3>)

от 0 до 60 % НКПР вкл.

±3 % НКПР

-

5

св.60 до 100 % НКПР

-

±5%

Метан (СНд)

от 0 до 100 %

от 0 до 2 % вкл.

±0,1 %

-

20

св. 2 до 100 %

-

±5%

от 0 до 100 %

НКПР (от Одо 4,4 %3))

от 0 до 60 % НКПР вкл.

±0,13 % (±3 % НКПР)

-

5

св. 60 до 100 % НКПР

-

±5%

Этан (СгНб)

от Одо 100% НКПР (от 0 до 2,4 %3))

от 0 до 60 % НКПР вкл.

±3%НКПР

-

5

св. 60 до 100 % НКПР

-

±5%

Н-Гексан (С6Н14)

от 0 до 100 % НКПР (от 0 до 1,0 %3))

от 0 до 60 % НКПР вкл.

±3%НКПР

-

15

св.60 до 100% НКПР

-

±5%

Н-Бутан (СД110)

от 0 до 100 % НКПР (отОдо 1,4%3))

от 0 до 60 % НКПР вкл.

±3%НКПР

-

5

св.60 до 100 %

НКПР

-

±5%

Изобутан (СдНю)

от Одо 100 % НКПР (отОдо

1,3 %3))

от 0 до 60 % НКПР вкл.

±3%НКПР

-

св.60 до 100 % НКПР

-

±5%

Пентан (C5HI2)

от 0 до 100 %

НКПР (от 0 до 1,1 %3>)

от 0 до 60 % НКПР вкл.

±3%НКПР

-

1 S

св.60 до 100 % НКПР

-

±5%

1 «7

Пропилен

от Одо 100%

от 0 до 60 %

±3%НКПР

-

5

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 0 погрешности

Предел допускаемого времени установления показаний

То,9, с

абсолютной, объемная доля определяемого компонента

относител ьной

(СзНв)

НКПР (отОдо

2,0 %3>)

НКПР вкл.

св.60 до 100 % НКПР

-

±5%

Метанол (СНзОН)

от 0 до 50 % НКПР (от 0 до 3 %3))

±5% НКПР

-

15

Толуол (метилбензол, С7Н8)

от 0 до 50 % НКПР (от 0 до 0,5 %3))

±5% НКПР

-

15

Этиленоксид (С2Н4О)

от 0 до 50 % НКПР (от 0 до 1,3 %)3)

±5 % НКПР

-

15

Бензол (СбНб)

от 0 до 100 ОХ. trirTTD Мт

от 0 до 60 % НКПР вкл.

±3%НКПР

-

15

/0 tlKll-Г (ОТ 0 до 1,2 %)3)

св.60 до 100 % НКПР

-

±5%

Ацетон ((СНз)зСО)

от 0 до 50 % Н

%)3>

КПР (от 0 до 1,25

±5 % НКПР

-

5

Этилен (С2Н4)

от 0 до 100 ОХ TJI/TTD Мт .

от 0 до 60 % НКПР вкл.

±3 % НКПР

-

5

/о rlKilr (ОТ

0до2,3%)3>

св.60 до 100 % НКПР

-

±5 %

Н-октан (С«Н1«)

от 0 до 50 % Н

%)3)

КПР (от 0 до 0,4

±5 % НКПР

-

35

Этанол (С2Н5ОН)

от 0 до 50 % НКПР (от 0 до 1,55 %)3)

±5% НКПР

-

5

Метилтретбут иловый эфир (МТБЭ, СНзСО(СНз)з)

от 0 до 50 % НКПР (от 0 до 0,75 %)3)

±5% НКПР

-

35

н-Гептан

7Н6)

от 0 до 100 %

НКПР (от 0 до 1,1 %)3>

от 0 до 60 % НКПР вкл.

±3 % НКПР

-

15

св.60 до 100 % НКПР

-

±5%

Нонан (С9Н2)

от 0 до 50 % НКПР (от 0 до 0,35 %)3)

±5% НКПР

-

35

Декан (С10Н22)

от 0 до 50 % НКПР (от 0 до 0,35 %)3)

±5% НКПР

-

35

Стирол (С8Н8)

от Одо 100% НКПР (отО до 1,1 %)3)

от 0 до 60 % НКПР вкл.

±3%НКПР

-

35

св.60 до 100 % НКПР

-

±5%

Этилацетат (СН3СООСН2

СНз)

от 0 до 50 % НКПР (от 0 до 1,1 %)3)

±5% НКПР

-

35

Бензин автомобильны

от 0 до 50 % НКПР

±5% НКПР

-

35

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний

То,9, С

абсолютной, объемная доля определяемого компонента

относител ьной

йпоГОСТР 51313-99

Топливо дизельное по ГОСТ 305-2013

от 0 до 50 % НКПР

±5% НКПР

-

35

Керосин по ГОСТ Р 52050-2006

от 0 до 50 % НКПР

±5 % НКПР

-

35

Уайт-спирит по ГОСТ 3134-78

от 0 до 50 % НКПР

±5 % НКПР

-

35

Топливо ДЛЯ реактивных двигателей по ГОСТ 10227-86

от 0 до 50 % НКПР

±5% НКПР

-

35

Бензин авиационный по ГОСТ 1012-72

от Одо 50% НКПР

±5% НКПР

-

35

Бензин неэтилированн ый по ГОСТ Р 51866-2002

от 0 до 50 % НКПР

±5% НКПР

-

35

1-бутен(С4Нв)

от 0 до 50 % НКПР (от 0 до 0,7 %)3)

±5% НКПР (±0,07%)

-

5

Циклопентан (С5Н10)

от 0 до 50 % НКПР (от 0 до 0,7 %)3)

±5% НКПР (±0,07 %)

-

15

Циклогексан (СбН12)

от 0 до 50 % НК11Р) (от 0 до 0,6

%)3)

±5% НКПР

(±0,06 %)

-

15

Изобутилен (i-С4Н8)

от 0 до 50 % НКПР (от 0 до 0,8 %)3)

±5% НКПР (±0,08 %)

-

15

Изопропен (С5Н8)

от 0 до 50 % НКПР (от 0 до 0,85 % )

±5% НКПР (±0,085 %)

-

15

Этилбензол (СаНю)

от 0 до 50 % НКПР (от 0 до 0,5 %)3)

±5 % НКПР (±0,05 %)

-

35

Бутилацетат (СбНпОг)

от 0 до 50 % НКПР (от 0 до 0,6 %)3)

±5% НКПР

(±0,06 %)

-

35

1,3-бутадиен (дивинил) (С4Н6)

от 0 до 100 % НКПР (от 0 до 1,4 % )

±5% НКПР

(±0,07 %)

-

15

1,2-дихлорэтан (C2H4CI2)

от 0 до 50 % НКПР (от 0 до 3,1

±5% НКПР (±0,31 %)

-

35

Диметилсульф идССгШБН)

от 0 до 50 % НКПР (от 0 до 1,1 %)3)

±5 % НКПР (±0,11 %)

-

35

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Толе

абсолютной, объемная доля определяемого компонента

относител ьной

1-гексен (СбН12)

от 0 до 50 % НКПР (от 0 до 0,6 %)3*

±5% НКПР (±0,06%)

-

35

1-бутанол (С4Н9ОН)

от 0 до 50% НКПР (от 0 до 0,7 %)3)

±5% НКПР (±0,07%)

-

35

Винилхлорид (C2H3C1)

от 0 до 50 % НКПР (от 0 до 1,8 %)3)

±5% НКПР (±0,18%)

-

35

Циклопропан (СзНб)

от 0 до 50 % НКПР (от 0 до 1,2 % )

±5% НКПР (±0,12%)

-

35

Диэтиловый эфир (С4Н10О)

от 0 до 50 % НКПР (от 0 до 0,85 %)3*

±5 % НКПР

(±0,085 %)

-

35

Пропиленокси д(С3НбО)

от 0 до 50 % НКПР (от 0 до 0,95 Го)3*

±5% НКПР (±0,095 %)

-

35

Хлорбензол (С6Н5С1)

от 0 до 50 % НКПР (от 0 до 0,65 %)3)

±5% НКПР

(±0,065 %)

-

35

2-метил-2-пропанол (С4Н10О)

от 0 до 50 % НКПР (от 0 до 0,9 “/о)3*

±5% НКПР (±0,09%)

-

2-бутанон (Метилэтилкет он) (С4Н«О)

от 0 до 50 % НКПР (от 0 до 0,9 %)3)

±5% НКПР (±0,09 %)

-

35

Пары нефтепродукте в4>

от 0 до 50 % НКПР

±5% НКПР

-

35

Сумма углеводородов 4)

от0до50%НКПР

±5% НКПР

-

35

Фотоионизационные датчики

Бензол (СбНб)

от 0 до 7 млн1

от 0 до 1 млн’1

±0,2 млн’1

-

25

св. 1 до 7 млн’1

-

±20 %

от Одо 100 млн-1 2)

от 0 до 10 млн’1

±2 млн’1

-

25

св. 10 до 100 млн"

1

-

±20 %

от 0 до 1000 млн4 2)

от 0 до 100 млн’1

± 20 млн’1

-

25

св. 100 до 1000 млн’1

-

±20%

Уксусная кислота (С2Н4О2)

от 0 до 20 млн

1

от 0 до 0,5 млн’1

±0,1 млн’1

-

25

св. 0,5 до 20 млн’

±20%

от 0 до 200 млн1

от 0 до 0,5 млн’1

±0,1 млн’1

-

25

св. 0,5 до 200 млн’1

±20 %

Определяемый компонент

Диапазон измерении объемной доли определяемого компонента

Пределы допускаемой основной 11 погрешности

Предел допускаемого времени установления показаний

То,9, С

абсолютной, объемная доля определяемого компонента

относится ьной

Изобутилен (2-Метилпропен) [i-C4H8]

от 0 до 2 млн1

от 0 до 0,1 млн’1

±0,02 млн’1

-

25

св. 0,1 до 2 млн’1

-

±20%

от 0 до 20 млн’

1

от 0 до 1 млн’1

±0,2 млн’1

св. 1 до 20 млн’1

-

±20 %

от 0 до 200 млн’1

от 0 до 10 млн’1

±2 млн’1

-

св. 10 до 200 млн’

1

-

±20 %

от 0 до 2000 млн-1

от 0 до 50 млн’1

±10 млн’1

-

св. 50 до 2000 млн’1

-

±20 %

от 0 до 10000 млн’1

от 0 до 100 млн’1

±20 млн’1

-

св. 100 до 10000

млн'1

-

±20%

о-Ксилол (диметилбензо Л) [СбН4(СНз)2]

от 0 до 10 млн’

1

от 0 до 1 млн’1

±0,2 млн’1

-

25

от 1 до 10 млн’1

-

±20%

от 0 до 100 млн’1

от 0 до 10 млн"1

±2 млн’1

-

от 10 до 100 млн’1

-

±20 %

Арсин (АбНз)

от 0 до 5 млн1

от 0 до 0,05млнч

±0,01 млн’1

-

25

св. 0,05 до 5 млн’1

-

±20%

Фосфин (РНз)

от 0 до 5 млн1

от 0 до ОДмлн’1

±0,02 млн’1

-

25

св. 0,1 до 5 млн’1

-

±20 %

Нафталин (CioHs)

от 0 до 7млн 1

от 0 до 1 млн’1

±0,2 млн’1

-

25

св. 1 до 7 млн’1

-

±20%

Трихлорэтилен (C2HCI3)

от 0 до 0,5 млн’1

от 0 до 0,05 млн’1

±0,01 млн'1

-

25

св. 0,05 до 0,5 млн’1

-

±20%

от 0 до 5 млн’1

2)

от 0 до 1 млн’1

±0,2 млн’1

-

25

св. 1 до 5 млн'1

-

±20 %

н-Гексан (СбН14)

от Одо 150 млн-1

от 0 до 10 млн’1

±2 млн’1

-

25

св. 10 до 150 млн’

1

-

±20%

н-Бутан (СдНю)

от 0 до 700 млн’1

от Одо 10 млн’1

±2 млн’1

-

25

св. 10 до 700 млн’

1

-

±20%

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 11 погрешности

Предел допускаемого времени установления показаний

То,9, С

абсолютной, объемная доля определяемого компонента

относител ьной

Изобутан (СдНю)

от Одо 130 млн’1

от 0 до 10 млн’1

±2 млн’1

-

25

св. 10 до 130 млн’

1

-

±20 %

Пентан (С5Н12)

от 0 до 150 млн'1

от 0 до 10 млн’1

±2 млн'1

-

25

св. 10 до 150 млн'

1

-

±20 %

Пропилен (СзНб)

от 0 до 200 млн'1

отО до 10 млн'1

±2 млн’1

-

25

св. 10 до 200 млн'

1

-

±20%

Этиленоксид (С2Н4О)

от 0 до 30 млн’

1

от 0 до 0,5 млн'1

±0,1 млн'1

-

25

св. 0,5 до 30 млн’1

-

±20%

Ацетон ((СН3)2СО)

от 0 до 200 млн'1

от 0 до 10 млн'1

±2 млн'1

-

25

св. 10 до 200 млн’

1

-

±20%

Этилен (С2Н4)

от Одо 180 млн’1

от Одо 10 млн’1

±2 млн'1

-

25

св. 10 до 180 млн'

1

-

±20 %

Октан (CgHis)

от 0 до 400 млн’1

от 0 до 10 млн'1

±2 млн-1

-

25

св. 10 до 400 млн’

1

-

±20%

Фенол (С6Н5ОН)

от Одо 1,5 млн'1

от 0 до 0,05 млн’1

±0,01 млн’1

-

25

св. 0,05 до 1,5 млн'1

-

±20 %

от 0 до 15 млн'

12)

от 0 до 1 млн’1

±0,2 млн’1

-

св. 1 до 15 млн'1

-

±20 %

от Одо 150 млн'12)

от 0 до 10 млн'1

±2 млн’1

-

св. 1 до 150 млн’1

-

±20%

н-Гептан (С7Н16)

от 0 до 400 млн'1

от Одо 10 млн'1

±2 млн’1

-

25

св. 10 до 400 млн’

1

-

±20 %

Этилацетат (С4Н»О2)

от 0 до 8 млн’1

от 0 до 0,05 млн'1

±0,01 млн*1

-

25

св. 0,05 до 8 млн’

1

-

±20 %

Бензин автомобильны й(по изобутилену)

от 0 до 2000 млн'1

от 0 до 10 млн’1

±2 млн’1

-

25

св. 10 до 2000 млн’1

-

±20 %

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний

То,9, С

абсолютной, объемная доля определяемого компонента

относител ьной

Топливо дизельное (по изобутилену)

от 0 до 2000

млн'1

от 0 до 10 млн'1

±2 млн'1

-

25

св. 10 до 2000 млн1

-

±20 %

Керосин (по изобутилену)

от 0 до 2000 млн'1

от Одо Юмлн'1

±2 млн'1

-

25

св. 10 до 2000 млн'1

-

±20 %

Уайт-спирит (по изобутилену)

от 0 до 2000

млн'1

от Одо Юмлн'1

±2 млн'1

-

25

св. 10 до 2000 млн1

-

±20 %

п-Бутанол (С4Н9ОН)

от 0 до 7 млн 1

от 0 до 1 млн*1

±0,2 млн'1

-

25

св. 1 до 7 млн'1

-

±20%

Этилбензол (С8Ню)

от 0 до 1 млн 1

от 0 до 0,01 млн'1

±0,002 млн’1

-

25

св. 0,01 до 1 млн'1

-

±20%

от 0 до 100 млн-,2>

от 0 до 1 млн'1

±0,2 млн'1

-

25

св. 1 до 100 млн'1

-

±20 %

от Одо ЮООмлн'1 2)

от 0 до 100 млн'1

± 20 млн'1

-

25

св. 100 до 1000 млн1

-

±20 %

Стирол (СвНв)

от 0 до Змлн'1

от 0 до 0,5 млн'1

±0,1 млн'1

-

25

св. 0,5 до 5 млн'1

-

±20 %

от 0 до 50млн1

от 0 до 0,5 млн'1

±0,1 млн'1

-

25

св. 0,5 до 50 млн'1

-

±20%

от Одо 500млн-1 2)

от 0 до 100 млн'1

± 20 млн'1

-

25

св. 100 до 500

млн'1

-

±20 %

Оксид азота (NO)

от 0 до Юмлн'1

от 0 до 0,5 млн’1

±0,1 млн'1

-

25

св. 0,5 до 10 млн'1

-

±20 %

Метилмеркапт ан (CH3SH)

от 0 до 1млн-1

от 0 до 0,1 млн'1

±0,02 млн'1

-

25

св. 0,1 до 1 млн'1

-

±20 %

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний

То,9, С

абсолютной, объемная доля определяемого компонента

относится ьной

Винилхлорид (C2H3C1)

от 0 до Змлн’1

от 0 до 0,5 млн’1

±0,1 млн’1

-

25

св. 0,5 до 3 млн'1

-

±20%

от 0 до 30 млн’

12)

от 0 до 4 млн’1

±2 млн’1

-

25

св. 2 до 30 млн’1

-

±20%

от Одо ЗООмлн’1 2)

от 0 до 100 млн’1

± 20 млн’1

-

25

св. 100 до 300 млн’1

-

±20%

н-

Пропилацетат (С5Н10О2)

от 0 до 5 млн1

от 0 до 2 млн’1

±0,4 млн’1

25

св. 2 до 10 млн'1

-

±20

от 0 до 50 млн"

1

от 0 до 5 млн’1

±2 млн’1

-

св. 5 до 50 млн'1

-

±20

Эпихлоргидри Н (С3Н5С10)

от 0 до 10 млн’

1

от 0 до 0,5 млн’1

±0,1 млн’1

-

25

св. 0,5 до 10 млн’1

-

±20

N,N-диметилацетам ид (морфолин) (C4H9NO)

от 0 до 5 млн’1

от 0 до 0,5 млн’1

±0,1млн’1

-

100

св.0,5 до 5 млн’1

-

±20

Хлористый бензил (C7H7CI)

от 0 до 1 млн'1

от 0 до 0,2 млн’1

±0,01 млн’1

-

40

св. 0,2 до 1 млн’1

-

±20

ФурфуриЛОБЫ йспирт (С5НбО2)

от 0 до 1 млн’1

от 0 до ОДмлн’1

±0,02 млн’1

-

60

св. 0,1 до 1млн-1

-

±20

Этанол (С2Н5ОН)

от 0 до 20 млн’

12)

от 0 до 2 млн’1

±0,4 млн’1

-

40

св. 2 до 20 млн’1

-

±20

от 0 до 200 млн1

от 0 до 10 млн’1

±2 млн’1

-

св. 10 до 200 млн'

1

-

±20

от 0 до 2000млн-1

от Одо 100 млн’1

± 20 млн’1

-

св. 100 до 2000

млн’1

-

±20

2-Аминоэтанол (C2H7NO)

от 0 до 5 млн-1

от 0 до 0,2 млн’1

±0,04 млн’1

-

100

св. 0,2 до 5 млн’1

-

±20

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний

То.9, С

абсолютной, объемная доля определяемого компонента

относител ьной

Диэтиламин (C4H11N)

от 0 до 10 млн*

1

от 0 до 1 млн’1

±0,2 млн’1

-

100

св. 1 до 10 млн*1

-

±20

от 0 до 100

млн-1

от 0 до 10 млн*1

±2 млн"1

-

св. 10 до 100 млн*

1

-

±20

Толуол (С7И8)

от 0 до 10 млн*

1 2)

от 0 до 2 млн"1

±0,4 млн’1

-

40

св. 2 до 10 млн*1

-

±20

от Одо 100 млн*1

от 0 до 10 млн*1

±2 млн*1

-

св. 10 до 100 млн*

1

-

±20

Моноэтанолам

ИН (C2H7NO)

от 0 до 5 млн*1

от 0 до 0,25 млн*1

±0,05 млн*1

120

св. 0,25 до 5

млн*1

±20%

от 0 до ЗОмлн*1

от 0 до 0,25 млн"1

±0,05 млн"1

св. 0,25 до 50

млн-1

±20%

Примечания:

  • 1) В нормальных условиях эксплуатации

  • 2) Измерительные каналы не могут быть применены для контроля ПДК в воздухе рабочей зоны, только для контроля аварийных выбросов.

  • 3) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 4) - Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида.

Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/м3. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/м3, выполняется автоматически для условий 20 °C и 760 мм рт. ст.

  • 5) Допускается поставка газоанализаторов с диапазоном измерений с верхней границей, отличающейся от приведенной в таблице для соответствующего определяемого компонента, но не превышающей ее. Пределы допускаемой основной абсолютной и относительной погрешности для такого диапазона должны соответствовать указанным в таблице для ближайшего большего диапазона измерений.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
