УТВЕРЖДАЮ Заместитель директора ФГУП «ВНИИМС» Н.В. Иванникова 2016 г.

Системы измерений толщины ИТ-ЗА-7К МЕТОДИКА ПОВЕРКИ

Москва. 2016

Настоящая методика поверки предназначена для проведения первичной и периодической поверки систем измерений толщины ИТ-ЗА-7К (далее по тексту - СИТ), изготовленных ООО «КОНВЕЛС Автоматизация», г. Москва, предназначенных для бесконтактных измерений толщины листового проката.

Интервал между поверками - 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ
  • 1.1. В Таблице 1 приведены операции обязательные при проведении поверки.

Таблица 1

Наименование операции

Номера пунктов методики поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

6.1

да

да

2. Опробование

6.2

да

да

3. Определение метрологических характеристик:

  • - диапазон измерений толщины и пределы допускаемой погрешности измерений толщины

  • - повторяемость измерений толщины

6.3

  • 6.3.1

  • 6.3.2

да

да

4. Проверка идентификационных данных программного обеспечения.

6.4

да

да

  • 1.2. В случае отрицательного результата при проведении одной из операций, поверку СИТ прекращают, а СИТ признают не прошедшей поверку.

2. СРЕДСТВА ПОВЕРКИ

2.1. Для поверки СИТ применяют средства измерений, указанные в таблице 2. Таблица 2

Номер пункта методики поверки

Наименование и обозначение средств поверки: основные технические и метрологические характеристики средства поверки

6.3

Наборы мер толщины:

  • 1) меры толщины из стали TRM-Fe (Госреестр № 44108-10);

  • 2) комплект мер толщины (Госреестр № 58710-14).

  • 2.2. Допускается применение средств, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЯ

    • 3.1. К проведению измерений при поверке и к обработке результатов измерений допускаются лица, имеющие квалификацию поверителя и изучившие СИТ и принцип ее работы по эксплуатационной документации.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1.   При проведении поверки должны быть соблюдены требования СП 2.6.1.799-99.

  • 4.2.   Освещенность рабочего места поверителя должна соответствовать требованиям санитарных норм СП 2.2.1.1312-03. При проведении поверки необходимо ознакомиться с руководством по эксплуатации.

  • 5. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 5.1.   При проведении поверки СИТ должны быть соблюдены нормальные условия по ГОСТ 8.395-80.

    • 5.2.   Поверяемую СИТ и средства поверки следует подготовить к работе в соответствии с технической документацией на них.

6. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1. Внешний осмотр.

При внешнем осмотре проверяется:

  • •  соответствие комплектности поверяемой СИТ технической документации, утвержденной в установленном порядке;

  • •  отсутствие на элементах СИТ и соединительных кабелях механических повреждений, влияющих на работоспособность.

  • 6.2   Опробование.

При опробовании проверяют работоспособность органов управления, источников питания и источников излучения. Проверяют функционирование системы индикации. Проверяют работоспособность СИТ при проведении внутренней калибровки.

  • 6.3   Определение метрологических характеристик.

  • 6.3.1 Определение диапазона измерений толщины и пределов допускаемой абсолютной погрешности измерений толщины

Диапазон измерений толщины и пределы допускаемой абсолютной погрешности измерений толщины определяют следующим образом.

  • 6.3.1.1      Проводят внутреннюю калибровку СИТ.

  • 6.3.1.2    Помешают меру толщины на измерительную позицию на подставке для контрольных образцов, соответствующую высоте прохода измеряемой полосы (Рисунок 1).

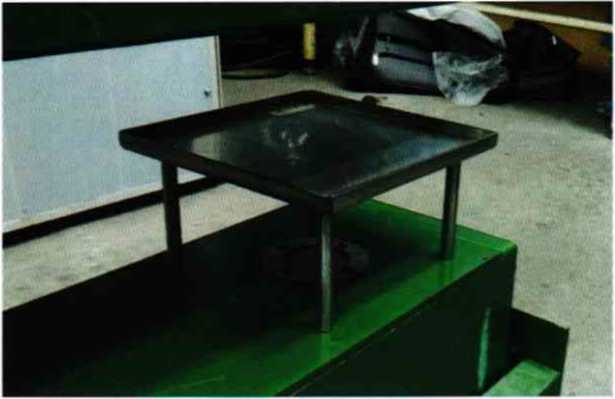

Рисунок 1 - Подставка с контрольным образцом на измерительной позиции.

  • 6.3.1.3    Проводят измерение толщины 5 раз (в соответствии с Руководством по эксплуатации на СИТ).

  • 6.3.1.4    Повторяют операции, описанные в п. 6.3.2 - 6.3.3 для остальных значений мер по всему диапазону измерений СИТ. Допускается накладывать меры друг на друга для воспроизведения верхнего диапазона измерений.

  • 6.3.1.5    Обработку результатов измерений проводят по ГОСТ Р 8.736-2011.

Абсолютную погрешность СИТ определяют по формуле (1)

4=±Хсре                     (1)

где А - абсолютная погрешность погрешность, мкм; Хе- значение проверяемого параметра образца, мкм; Хср- среднее арифметическое результатов измерений проверяемых параметров в поверяемой точке, мкм.

СИТ считается выдержавшей поверку, если значения абсолютной погрешности не превышает ± 12,5 мкм.

  • 6.3.2 Определение повторяемости измерений толщины

  • 6.3.2.1    Для определения повторяемости измерений толщины, аналогично п. 4.3.1 поочередно проводят по 10 измерений трех мер со значениями равномерно распределенными по всему диапазону измерений СИТ.

  • 6.3.2.2    По результатам измерений рассчитывают среднее арифметическое результатов измерений X. И находится среднеквадратическое отклонение о по формуле (2).

    а =

(2)

  • 6.3.2.3    По формуле 3 определяется повторяемость г для 10 измерений при довери

тельной вероятности Р = 0.95.

г = 2,26 • а

(3)

СИТ считается выдержавшей поверку, если повторяемость не превышает значения, указанные в таблице 3.

Таблица 3 - Повторяемость

Диапазон измерений СИТ. мм

Повторяемость

от 0,2 до 2 мм

±1 мкм

от 2 до 8 мм

±0,1 %

от 8 до 12 мм

±0,15%

6.4. Проверка идентификационных данных программного обеспечения.

Провести проверку идентификационных данных программного обеспечения (ПО) по следующей методике:

Включить СИТ. В открывшемся окне загрузки считать идентификационное наименование и номер версии программного обеспечения.

СИТ считается годной, если идентификационные данные соответствуют Таблице 4. а уровень зашиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 4 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

KETM.exe

Номер версии (идентификационный номер) ПО

1.Х.Х

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1. Результаты поверки заносят в протокол поверки, форма которого представлена в приложении 1 к настоящей методике поверки.

  • 7.2. В случае положительных результатов поверки выдается свидетельство о поверке. Знаки поверки в виде оттиска клейма и наклейки наносится на свидетельство о поверке.

Доступ к узлам регулировки (или узлы регулировки) отсутствует, пломбировка СИТ не предусмотрена.

  • 7.3. В случае отрицательных результатов поверки выдаётся извещение о непригодности с указанием причин.

    Начальник лаборатории 203/3

    ФГУП «ВНИИМС»

    Инженер отдела 203

    Бабаджанова М. Л.

    Корюшкина

Приложение 1

Протокол поверки системы измерений толщины ИТ-ЗА-7К

№_____

от___________________

Принадлежит: _________________________________________________

Эталонное оборудование: ____________________________________________

свидетельство о поверке №____________от______________________________________________

Поверка проведена по ______________________________________________

Температура при поверке: __________________________________________

Относительная влажность: _________________________________________

1. Проверка метрологических характеристик системы.

Сторона привода

№ пп

Номера мер

Действ, значения мер, мм

Измеренные значения, мм

Среднее, мм

Абсолютная погрешность, мм

1

2

3

4

5

1

2

3

4

5

6

7

8

9

10

И

1

2

3

4

5

6

7

8

9

10

Среднее X, мм

СКО а, мкм

Повт-ть г, мкм

1

2

3

2. Проверка идентификационных данных программного обеспечения:

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО
