Методика поверки «преобразователи расхода вихреакустические МЕТРАН-305ПР» (МП-05-2020-20)

УТВЕРЖДАЮ И.о. директора бинский ЦСМ» . Ю. Матанцева

’         2020 г.

Лист

• 2.2 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 2.3 Допускается вместо генератора, частотомера, меры сопротивления и мультиметра использовать калибратор.

• 2.4 Средства измерения должны быть поверены. Эталоны единиц величин должны быть аттестованы или поверены.

• 3.1 Монтаж и демонтаж преобразователя на установке поверочной должен производиться в соответствии с требованиями безопасности, указанными в эксплуатационной документации на преобразователь.

• 3.2 При проведении поверки соблюдают требования безопасности, определяемые:

• - правилами безопасности труда, действующими в поверочной лаборатории;

• - правилами пожарной безопасности, действующими на предприятии;

• - правилами безопасности при эксплуатации используемых средств поверки, приведенными в их эксплуатационной документации.

• 3.3 К поверке преобразователей допускаются лица, изучившие настоящую методику, эксплуатационную документацию на преобразователи и средства поверки. Допускается проводить поверку с привлечением обученного персонала, под

  с ю

  >»

  о

  X

непосредственным руководством поверителя.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (25± 10) °C*;

• - относительная влажность воздуха не более 80 %;

• - атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

  5

  О с з?

- при поверке на месте эксплуатации температура окружающего воздуха от плюс 5 °C до плюс 40 °C (в зависимости от рабочего диапазона температур используемых средств поверки).

Рабочая среда при поверке — согласно эксплуатационной документации.

• 5 ПОДГОТОВКА К ПОВЕРКЕ

  • 5.1 Перед проведением поверки поверяемый преобразователь должен быть подготовлен к работе согласно эксплуатационной документации.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре должно быть установлено:

а) соответствие маркировки (обозначение и заводской номер) эксплуатационной документации;

б) отсутствие механических повреждений (вмятин, трещин и других повреждений), препятствующих применению преобразователя или проведению поверки;

в) отсутствие отложений на теле обтекания и проточной части преобразователя.

В качестве идентификатора ПО принимается версия (идентификационный номер) программного обеспечения преобразователя. Методика заключается в проверке номера версии ПО с помощью ЖКИ или по цифровому протоколу (при наличии).

Примечания

• 1 Для преобразователей, у которых отсутствует цифровой выходной сигнал и ЖКИ, допускается проверку идентификационных данных ПО не проводить;

• 2 Номер версии ПО может считываться в формате Х.Х либо XX;

• 3 Допускается проводить контроль версии ПО по идентификационным данным, указанным в протоколе, сформированном на установке поверочной;

  га га m

Результат признается положительным, если номер версии ПО соответствует

значению, указанному в описании типа.

При опробовании проверяют работоспособность преобразователя. Опробование преобразователя проводится на установке поверочной или на месте эксплуа-

Лист

• 100,

(6.2)

Лист

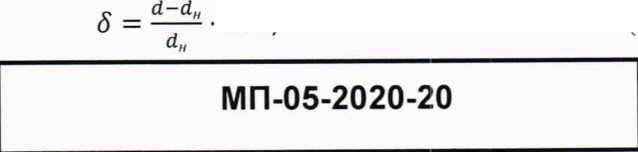

где d„ - номинальный размер, приведенный в таблице 6.1.

Результат признается положительным, если погрешность 5 находится в пределах ±0,3 %.

Для исполнений со съемным телом обтекания допускается проводить определение отклонения характерного размера с извлечением тела обтекания из проточной части. При этом необходимо выполнение последовательности следующих действий:

• 1) Тело обтекания извлекается из проточной части преобразователя. Повреждение острых кромок тела обтекания и посадочных поверхностей корпуса не допускается. При повреждении тела обтекания производится его замена;

• 2) Проводятся измерения характерного размера тела обтекания и определение погрешности по формуле (6.2);

• 3) После проведения измерений производится установка тела обтекания в соответствии с эксплуатационной документацией.

6.4.2 Определение относительной погрешности измерения объема по имзователь подается имитирующий сигнал - меандр, напряжением от 3 до 7 В и частотой, Гц:

Лист

(6.3) где к - коэффициент преобразования (к-фактор), согласно эксплуатационной

документации;

Qmax - максимальный расход согласно эксплуатационной документации.

• 6) по частотомеру определяется период следования выходных импульсов Тц\

• 7) определяется период следования выходных импульсов Ти для частоты

Гц, вычисляемой по формуле:

(6.4)

где - минимальный расход согласно эксплуатационной документации;

• 8) определяется период следования выходных импульсов Ти для не менее одной частоты, расположенной в диапазоне частот от до /max’,

  га н га et

  S

  с «I о

• 9) устанавливается цена импульса преобразователя согласно заказу. Аналогично определяется значение Ти для частоты имитационного сигнала согласно формуле (6.3);

• 10) погрешность при всех имитируемых расходах (6^^/, %) определяется по формуле:

  С ю

  >»

  ч

  ш

  X

  ш X

  X

  Z

  га « Ш

  га »-га ei

  et О

  ё о с £

  о X

  5|7у=100-(Ти - Тр)/Тр,

  где Ти - значение периода следования выходных импульсов, с;

  Тр - расчетное значение периода следования выходных импульсов, с. Величина Тр определяется по формуле:

  Тр=3600-С/2, где С - цена импульса преобразователя, м^имп;

  Q - имитируемый расход, м^/ч, вычисляемый по формуле:

  Q= kf.

  (6.5)

  (6.7) где к - коэффициент преобразования (к-фактор), согласно эксплуатационной

  документации;

  f- частота имитационного сигнала, Гц;

  Результат признается положительным, если погрешность Ьуи находится в пределах ±0,3 %.

  Изм.	Лист	№ докум.	Подпись	Дата



  Лист



• 6.4.3 Определение основной погрешности измерения расхода по токово-

Значение основной погрешности измерения расхода по токовому сигналу определяется при помощи имитации расхода или заданием значений токового сигнала по HART протоколу.

Поверка проводятся при температуре окружающего воздуха (20±3)°С. Допускается проводить поверку при температуре отличной от (20±3)°С, при этом необходимо учитывать дополнительную погрешность, вызванную изменением температуры окружающего воздуха в соответствии с описанием типа.

• I) производятся операции согласно 6.4.2 перечислениям 2) - 5) при этом вместо Qmas используется Qbuh- По мультиметру определяется напряжение на со

  га ►-га

противлении нагрузки;

• 2) определяется напряжение на сопротивлении нагрузки для частоты определяемой по формуле (6.4), при этом вместо Q^in используется Qhiih^ и для не менее одной частоты, расположенной в диапазоне частот от частоти f^ax;

  с ю

  >.

  ч

  о

• 3) приведенная погрешность (Yqt, %) измерения расхода по токовому сигналу определяется по формуле;

у пт =          ■ 100,

Qiinii-QHiiH

- значение расхода Qu, определяется по формуле:

(А< mtn

тих ^min

Лист

Лист

• 2) определяется значение расхода 0/ по цифровому выходу (по ЖКИ);

• 3) определяется значение расхода Qif для частоты по формуле (6.4) и для

не менее одной частоты, расположенной в диапазоне частот от   до

• 4) для всех результатов измерений погрешность (б5да, %) определяется по формуле:

^иж=1оо-(ду-д)/д,

где Qu - результат измерения расхода преобразователем, м^/ч;

Q - имитируемый расход, м^ч.

Результат признается положительным, если погрешность бцж находится в пределах:

- для цифрового выходного сигнала ±0,3 %;

6 = dt + ti, dt - время, кратное 0,1 ч, но не менее 0,2 ч.

Снимаются показания с секундомера tp.

• 5) относительная погрешность измерений (<5,, %) времени наработки определяется по формуле:

  (6.14)

д(=100 ’ (dt-3600 - tp)/ tp

где dt - тоже, что и в (6.13); tp - время наработки, снятое с секундомера, с.

Результат признается положительным, если погрешность <5/ находится в пределах значений, указанных в описании типа.

Определение погрешности измерения объема (расхода) проводится для задаваемых поверочных значений точек расхода, указанных в таблице 6.2, где Qmax, Qminj Qb Q? - максимальный, минимальный и промежуточные значения измеряе-

Лист

к- коэффициент преобразования (к-фактор), согласно эксплуатационной

документации.

На каждом заданном расходе производят одновременное измерение объема (расхода) преобразователем и эталонным средством в течение времени, не менее указанного в таблице 6.2.

Допускается определять расход через поверяемый преобразователь за время измерения как среднее значение расхода не менее чем для десяти зафиксированных значений для каждой заданной точки расхода.

• 65.1 Определение относительной погрешности измерения объема по им

Допускается проводить поверку при цене импульса, отличной от цены им-

- объем, м\ измеренный преобразователем.

Значение относительной погрешности (Зоу, %), для цифрового выходного сигнала преобразователя в каждой поверочной точке при использовании эталонного расхода вычисляют по формуле:

(6.18) где Qjm - средний эталонный расход рабочей среды за время измерения, м^/ч;

Qu - среднее значение измеренного преобразователем расхода по цифровому выходному сигналу за время измерения, м^/ч;

Результат признается положительным, если относительная погрешность не превышает значений, указанных в таблице 6.2.

Поверка проводятся при температуре окружающего воздуха (20±3)°С. Допускается проводить поверку при температуре отличной от (20±3)°С, при этом необходимо учитывать дополнительную погрешность, вызванную изменением температуры окружающего воздуха в соответствии с описанием типа.

Погрешность измерения расхода (у„р, %) преобразователя по токовому выходному сигналу определяется по формуле:

QmiH-QiinH

где Q^,n - средний эталонный расход рабочей среды за время измерения, м’/ч;

Qu - среднее значение измеренного преобразователем расхода по токовому выходному сигналу за время измерения, м^/ч;

Qbuh и Qumi - верхний и нижний пределы измерения расхода по токовому выходному сигналу, м^/ч.

Результат признается положительным, если погрешность измерения расхода у пр находится в пределах значения приведённой погрешности (упр man %) вычисленной по формуле:

(6.20)

где Q^nt - средний эталонный расход рабочей среды за время измерения, м^/ч;

Qbiui и Qhum - верхний и нижний пределы измерения расхода по токовому выходному сигналу, м^/ч.;

/ - приведенная погрешность преобразования расхода в токовый выходной сигнал согласно описанию типа, %;

3- относительная погрешность измерения преобразователя, указанная в таблице 6.2, %.

• 7.1 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений.

  га ь га Ч

• 7.2 При положительных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт (формуляр) средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

  Ч О tz

  с ко

  >, d

  о

• 7.3 При отрицательных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается извещение о непригодности к применению средства измерений

• 7.4 Протокол поверки оформляется в произвольной форме.

  m X

  S

  Z

  га

  п m

  га ь га CI

  S

  с et

  О

  I о с £

  m

  Изм.	Лист	№ докум.	Подпись	Дата



(Обязательное)

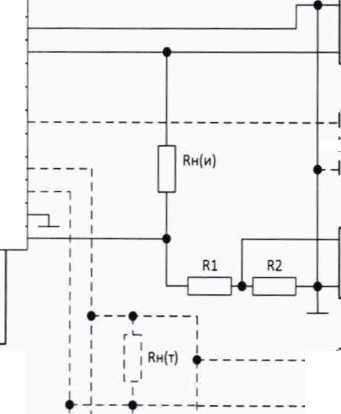

Схема подключения преобразователя при определении характеристик имитационным методом

Метран-305ПР

+

Частотомер

Источник питания

I   Генератор ■—-j

I Вольтметр j—I

---1+ I 1

I I I

I I

I

HART- ]

I модем ' ---1 I ___I Hart I

I USB

ХР1 - вилка типа 2РМГ22Б1 ОШ 1Е1 Б;

XS1 - розетка типа 2РМ22КПН10Г1В1;

Rh( и) - сопротивление нагрузки (1 000 ± 10) Ом;

R1 - резистор 82 кОм ±5 % 0,125 Вт;

R2 - резистор 15 кОм ±5 % 0,125 Вт;

Rh(t) - сопротивление нагрузки токового выхода/мера электрического сопротивления.

Примечания

• 1 При исполнении преобразователя с сальниковым вводом провода присоединять к колодке.

  га н га

  Ct

  S

  Ct о с

• 2 Для приборов, выпушенных ранее октября 2016, при наличии второго разъема (розетка типа 2РМ22Б10Г1В1) на корпусе преобразователя, подключение к токовому выходному сигналу 4-20мА производить к контактам 6 - «Loop-» и 8 -«Еоор+», к выходному сигналу ModBus к контактам 1 - «485А» и 2 - «485В» разъема.

• 3 Минимальное значение сопротивления Rh(t) при проверке HART сигнала 250 Ом.

  § о с

  m
