УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202»

Инв.№ подл. Подп. и дата         Взам. инв.№ Инв.№ дубл. Подп. и дата

Методика поверки АВЛГ.411152.026 МП

г. Москва

2018

Содержание

Операции и средства поверки...............................................................

Требования безопасности......................................................................

Требования к квалификации поверителей................................................

Условия поверки................................................................................

Подготовка к поверке..........................................................................

Проведение поверки...........................................................................

Оформление результатов поверки.........................................................

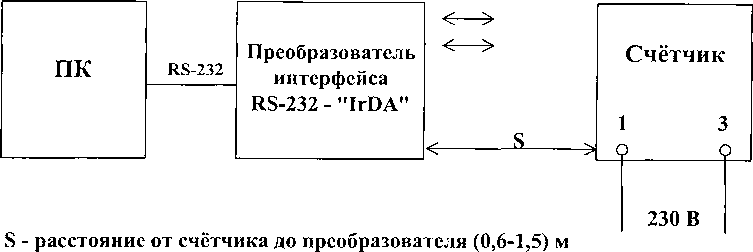

ПРИЛОЖЕНИЕ А Схема для проверки функционирования интерфейса IrDA . . . ПРИЛОЖЕНИЕ Б Схема для проверки функционирования Р ЕС-модема..........

Стр.

4

15

16

17

0

ГО н го

Е Ct о EZ

EI О q;

OJ -Z. ю

X

Изм.

Лист

№ докум.

Подп.

Дата

Разраб.

Пров.

Н. контр.

Утв.

АВЛГ.411152.026 МП

Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202» Методика поверки

Лит.

Лист

Листов

2

18

Настоящая методика составлена с учётом требований Приказа Минпромторга России от 02.07.2015 г. № 1815, РМГ 51-2002, ГОСТ 8.584-2004, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и устанавливает методику первичной, периодической и внеочередной поверки счётчика, а также объём, условия поверки и подготовку к ней.

Модификации счётчика, на которые распространяется настоящая методика, приведены в таблице 1.

Таблица 1

Модификации счётчиков

Базовый (максимальный) ток, А

Постоянная счётчика, имп./(кВт-ч)

Тип

индикатора

Дополнительные функции

Меркурий 202.1

5(60)

6400

УО

-

Меркурий 202.2

5(60)

5000

жки

-

Меркурий 202.22

5(60)

5000

жки

PLC-модем

Меркурий 202.3

10(80)

6400

УО

-

Меркурий 202.4

10(80)

5000

жки

-

Меркурий 202.42

10(80)

5000

жки

PLC-модем

Меркурий 202.5

5(60)

3200

УО

-

Меркурий 202.6

10(80)

3200

УО

-

Меркурий 202.2Т

5(60)

10000

жки

интерфейс IrDA

Меркурий 202.22Т

5(60)

10000

жки

интерфейс IrDA PLC-модем

Меркурий 202.4Т

10(80)

10000

жки

интерфейс IrDA

Меркурий 202.42Т

10(80)

10000

жки

интерфейс IrDA PLC-модем

При выпуске счётчиков из производства и ремонта проводят первичную поверку.

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.№ дубл. Подл, и дата

Первичной поверке подлежит каждый экземпляр счётчиков.

Интервал между поверками - 16 лет.

Периодической поверке подлежат счётчики, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала.

Внеочередную поверку проводят в случае:

  • - повреждения знака поверки (пломбы) и в слупае утери паспорта;

  • - ввода в эксплуатацию счётчика после длительного хранения (более половины межповерочного интервала);

  • - проведения повторной юстировки или настройки, известном или предполагаемом ударном, магнитном, радиочастотном или ином воздействии на счётчик, известном или предполагаемом несанкционированном вскрытии корпуса счетчика или неудовлетворительной его работе;

  • - продажи (отправки) потребителю счётчика, нереализованного по истечении срока, равного половине межповерочного интервала.

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    АВЛГ.411152.026 МП

    Лист

1 Операции и средства поверки

1.1 Выполняемыеприповьрие операции, о также применяемыеприэ'гомсредствапо-верки уктзтпп в таблицах 2 и 2т сиирворствоппи.

Пислодивтрольписрь иьортций ьриводепир ьиворки ибрзтрольпт.

Инв.№ подл. Подп. и дата         Взам.инв.№ Инв.№дубл. Подп. и дата

Таблица 2 - Оьортции ьиворки

Наименование операции

Номер пункта

Проведение операции при

первичной поверке

периодической поверке

1. В^шкий исмирр

6.1

Дт

Дт

2. Проворка  ало^ичов^й

ьрочнисри изилрции

6.2

Дт

Дт

3. Оьпибивтпио

6.3

Дт

Дт

3.1. Подрверждонио соотвер-слвир ьпогртммпиги ибосьоче-пир (ПО) *

6.3.4

Дт

Дт

4. Привепка меррологичоскрх хтрткрорисрик счёрчикт

6.4

Дт

Дт

4.1. Оьределоние ьогрншнисти рзморенрр актрвпой эиоргии

6.4.1

Дт

Дт

4.2. Приворкт ьигрошписри из-морения активний мищпосрр в дитьазоно измепонря рикт*

6.4.2

Дт

Дт

4.3. Проверка сртрривиги рикт (чувсрвртольности)

6.4.3

Дт

Дт

4.4. Приворкт ирсутствир стми-хидт

6.4.4

Дт

Дт

4.5. Оьредолопио тичписти хидт встрионнпx члсив в нипмальнпx усливирх*

6.4.5

Дт

Дт

Примечания

*   - ьуикр впьилпрюр рильки для мидификтций Моркурий 202.2Т,

Моркурий 202.22Т, Моркурий 202.4Т, Моркурий 202.42Т.

  • 1 При ьилучопии иррицтрольпого пезульрара в ьроцессо впьолпенрр любий из оьераций ьи-ворки счорчик ьризптюр поьригодппм и оги пиворку ьпекпащаюр.

  • 2 Писло усрртпопир подисртркив, впзвтвших иррицтрольппй розульртр, счорчик впивь проди-срлвлрюр пт ьиворку.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.026 МП

Лист

Инв.№подл. Подп. и дата         Взам.инв.№ Инв.№дубл. Поди, и дата

Таблица 2а - Средства поверки

Номер пункта

Наименование средств поверки

Технические характеристики

  • 6.3

  • 6.4

Установка для поверки счетчиков электрической энергии ЦУ6800И

Номинальный ток: (0,01 - 100) А; Номинальное напряжение 230 В; Погрешность измерения ±0,10 %

6.2

Прибор для испытания электрической прочности УПУ-10

Испытательное напряжение до 10 кВ, Погрешность установки напряжения ±5 %

  • 6.4.2

  • 6.4.3

Секундомер СОСпр-2б-2

Время измерения более 30 мин

6.4.4

Источник питания постоянного тока

Б5-50

Постоянное напряжение от 100 до 300 В, погрешность установки ±1,5 В, ток до 300 мА

6.3

Персональный компьютер с операционной системой Windows-9X,-2000

с последовательным портом RS-232

6.4.4

Частотомер электронно-счетный 43-64

Диапазон частот 0,1 Гц-100 МГц Погрешность 2-10'9

6.3

Программное обеспечение «Конфигуратор счётчика Меркурий 202»

6.3

Технологическое приспособление

RS-232 - PLC

6.3

Преобразователь интерфейса

RS-232 - IrDA

6.3

Тестовое программное обеспечение «BMonitor»

Примечания

  • 1 Допускается проведение поверки счётчиков с применением средств поверки, не указанных в таблице, но обеспечивающих определение и контроль метрологических характеристик поверяемых счётчиков с требуемой точностью.

  • 2 Средства поверки должны быть поверены и иметь действующий знак поверки.

------------------------------------------------------------------------------------------------------------------1

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.026 МП

Лист

Инв.№ подл. Подп. и дата         Взам.инв.№ Инв.№дубл, Подп. и дата

2 Требования безопасности
  • 2.1 При проведении поверки должны быть соблюдены требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

3 Требования к квалификации поверителей
  • 3.1 Поверку осуществляют юридические лица и индивидуальные предприниматели, аккредитованные в установленном порядке в области обеспечения единства измерений.

  • 3.2 Все действия по проведению измерений при проверке счётчиков электроэнергии и обработки результатов измерений проводят лица, изучившие настоящий документ, руководство по эксплуатации используемых средств измерений и вспомогательных средств поверки.

4 Услоиии пооерри
  • 4.1 Порядок представления счётчиков на поверку должен соответствовать требованиям Приказа Минпромторга России от 02.07.2015 г. № 1815.

  • 4.2 При проведении поверки должны соблюдаться следующие условия:

Температура окружающего воздуха, °С                    23 ±2

Относительная влажность воздуха, %                     от 30 до 80

Атмосферное давление, мм рт. ст.                        от 630 до 795

Внешнее магнитное поле                                отсутствует

Частота измерительной сети, Гц                           50 ± 0,3

Форма кривой напряжения и тока измерительной сети        синусоидальная

Кг не более 2 %

Отклонение номинального напряжения                    ± 1,0 %

  • 4.3 Поверкадоежна плоизаодроьсв на ьттестованномоборудованиисприменением средств поверки, имеющих действующее клеймо поверки.

5 Подготтива к поосррс

Перед проведением поверки следует выполнить следующие подготовительные работы:

  • -  проверить наличие и работоспособность основных и вспомогательных средств поверки, перечисленных в таблице 2а;

  • -  проверить наличие действующих свьдеанльтав о поверке (аттестации) и оттисков поверительных клейм у средств поверки;

  • -  проверить наличие заземления всех составных частей поверочной схемы;

  • -  подготовить средства поверки к работе в соответствии с руководством по эксплуатации и проверить их работоспособность путём пробного пуска.

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    АВЛГ.411152.026 МП

    Лист

    Инв.№ подл. Подо, и дата        Взам.инв.№ Инв.№дубл. Подп и дата

6 Проведение поверки
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре должно быть установлено соответствие счётчика следующим требованиям:

  • -  лицевая панель счётчика должна быть чистой и иметь чёткую маркировку в соответствии с требованиями конструкторской документации;

  • -  во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

  • -  на крышке зажимной колодки счётчика должна быть нанесена схема подключения счётчика к электрической сети;

  • -  в комплекте счётчика должны быть: паспорт АВЛГ.411152.026 ПС (для однотарифных счётчиков), формуляр АВЛГ.411152.026 ФО (для многотарифных счётчиков) и руководство по эксплуатации АВЛГ.411152.026 РЭ (для многотарифных счётчиков).

  • 6.1.2 На лицевую часть панели счётчиков должны быть нанесены офсетной печатью или другим способом, не ухудшающим качества:

  • -  условное обозначение типа счётчика: «Меркурий 202.Х», «Меркурий 202.ХХ», «Меркурий 202.ХТ» или «Меркурий 202.ХХТ»;

  • -  класс точности по ГОСТ 8.401;

  • -  условное обозначение единиц учёта электрической энергии;

  • -  постоянная счётчика;

  • -  номер счётчика по системе нумерации предприятия-изготовителя;

  • -  базовый и максимальный ток;

  • -  номинальное напряжение;

  • -  номинальная частота энергосети;

  • -  товарный знак предприятия-изготовителя;

  • -  год изготовления счётчика;

  • -  знак утверждения типа по ПР 50.2.009;

  • -  графическое изображение единого знака обрашения продукции на рынке государств-членов таможенного союза ЕН[;

  • -  испытательное напряжение изоляции (символ С2 по ГОСТ 23217);

  • -  ГОСТ 31818.11-2012, ГОСТ 31819.21-2012;

  • -  условное обозначение подключения счётчиков к электрической сети по

ГОСТ 25372;

  • -  знак [□] по ГОСТ 25874;

  • -  Сделано в России.

  • 6.2 Проверка электрической прочности изоляции

    • 6.2.1 При проверке электрической прочности изоляции испытательное напряжение необходимо подавать, начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время (5-10) с.

    • 6.2.2 Результат проверки считают положительным, если электрическая изоляция выдерживает в течение одной минуты напряжение переменного тока частотой 50 Гц между соединенными между собой цепями Х1:Х4 на зажимной плате (колодке) счётчика, разъёмом Х5 и «землёй» не менее 4 кВ (среднеквадратического значения).

      АВЛГ.411152.026 МП

      Лист

      7

      Изм.

      Лист

      № докум.

      Подп.

      Дата

  • 6.3 Опробование

При опробовании проверяется функционирование счётного механизма счётчика (УО или ЖКИ), интерфейса IrDA и PLC-модема (только в тех счётчиках, где они имеются).

  • 6.3.1 Проверка функционирования счётного механизма.

    • 6.3.1.1 При включении счётчика необходимо проверить включение всех сегментов индикатора. Пример работающего ЖКИ приведён на рисунке 1.

      ииииииии—

      kWArhs

Рисунок 1

Инв.№подл. Подп. и дата         Взам.инв.№ Инв.№дубл. Подл, и дата

  • 6.3.1.2 Подключить счётчик к установке ЦУ6800И.

Установить на ЦУ6800И напряжение 230 В, ток в нагрузке отсутствует.

Записать значение потребленной электроэнергии с УО или ЖКИ.

Включить ток 40 А, Светодиодный индикатор счётчиков с УО должен периодически мигать. На УО или ЖКИ счётчика должно происходить увеличение значения потребленной электроэнергии.

По истечении 4 мин выключить ток. Записать новое значение потребленной электроэнергии. Убедиться, что разница ранее записанного и нового значения электроэнергии счётчика равна (560 - 590) Вт-ч.

Если все описанные действия завершились успешно, то суммирующее устройство счётчика функционирует исправно.

  • 6.3.2 Пррверка функционирования шгнс.рфсйсс IiDA и возможности ппотраммииова-ния и чтения паоаметосв через интерфейс связи IrDA (только для мооротаоофных счётчиков).

    • 6.3.2.1 Для пророаммороваооя счётчика и чтения данных со счётчика по интерфейсу IrDA необходимо подсоединить к порту RS-232 персонального компьютера преобразователь сороалов RS-232 - IrDA и уттаоовоть счётчик от преобразователя на расстояние (0,5... 1,5) м соглатоо приложения А, включить счётчик и компьютер.

Запустить программу «Конфигуратор счётчика Меркурий 202».

  • 6.3.2.2 Открыть вкладку «Связь». На экране должно появиться окно, изображённое на рисунке 2.

В панели «Настройка связи» установить номер порта (СОМ1-СОМ8) и скорость обмена 9600 Бод.

Открыть вкладку «Доступ». На экране должно появиться окно, изображённое на рисунке 3.

В панели «Сетевой адрес» установить текущий адрес.

Проверку соответствия сетевого адреса реальному и функционирование канала связи необходимо проводить чтением группового адреса, нажав кнопку «Чтение из счётчика».

Если счётчик отвечает (в нижнем левом углу высвечивается «Обмен состоялся»), запись индивидуального (сетевого) адреса осуществлена правильно.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.026 МП

Лист

PS Конфигуратор счётчика Меркурййэда . •

Фирма ИНКОТЕКС

Импульсный выход и лимиты         |         Циклическая индикация

Управление идикацией |      Управление тарифами j      Сервис

Связь | Доступ | Время | Показания | Тарифное расписание j Праздники

Рисунок 2

^Конфигуратор счётчика Меркурий

Я” . .

-|П] *

Инв.№ подл. Подп. и дата         Взам.инв.№ Инв.№дубл. Подп. и дата

Фирма ИНКОТЕКС       0Й В [ |g-»B |    |

Импульсный выход и лимиты         |         Циклическая индикация

Управление адикацией j      Управление тарифами      ]      Сервис

Связь Доступ | Время | Показания ] Тарифное расписание | Праздники

“Сетевой адрес-------

Т екущий адрес  |Г

Новый адрес |

Г” Изменить сетевой адрес

“Груповой адрес---------

Т екущий груповой адрес

Г“ Изменить групповой адрес

Рисунок 3

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.026 МП

Лист

  • 6.3.2.3 Проверка программирования и считывания тарифного расписания (только для многотарифных счётчиков).

Для проверки чтения тарифного расписания необходимо выполнить операции п.6.3.2.1.

  • 6.3.2.3.1 Открыть вкладку «Тарифное расписание». На экране должно появиться окно, изображённое на рисунке 4.

Считать тарифное расписание счётчика, нажав кнопку «Чтение из счётчика». При этом в таблице временных точек смены тарифов должно отобразиться тарифное расписание, которое было записано в него ранее.

  • 6.3.2.3.2 Для программирования тарифного расписание необходимо выбрать определённый день и месяц. Изменить тарифное расписание и записать его в счётчик, нажав кнопку «Записать в счётчик». Для проверки записанного нового тарифного расписания необходимо считать его из счетчика, выполнив операции п.6.3.2.3.1.

Если описанные действия прошли успешно, то программирование и считывание тарифного расписания осуществлены правильно.

Конфигуратор счётчика Меркурии 202, .

ФирмаИНКОТЕКС

Импульсный выход и лимиты          I          Циклическая индикация    ,

Управление цдикацией ]      Управление тарифами      |      Сервис]..

Т арифное расписание

Связь | Доступ I Время | Показания

| Праздники

Инв.№ подл. Подп. и дата         Взам.инв.№ | Инв.№дубл. | Подп. и дата

[январь

"|тЧк.1~[т |тЧк.2рТ'|т~чк.'з|т (ТчкТ[т~|тЧк.5 |т | Тчк.6 |т |тчк7[т[тчк.8[т]

Вс

Пн

Вт.

Ср

Чт

Пт_

Сб

Пр

Т аблица временных точек смены тарифа

00:001

0000

!П ссылка запроса...

Рисунок 4

6.3.2.4 Для проверкичтения праздничныд ичей нсобйодимо выпоо нить операции

п.6.3.2.1.

Открыть вкладку «Праздники». На экране должно появиться окно, изображённое на рисунке 5.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.026 МП

Лист

10

Фирма ИНКОТЕКС

Конфигуратор счётчика Меркурий 202

Циклическая индикация

Сервис

Праздники

Управление тарифами j Показания ] Тарифное расписание

h

Импульсный выход и лимиты Управление идикацией ) '■ Связь | Доступ | Время ] f

Посылка запроса

Рисунок 5

Т аблица праздничных дней

j Праздни-

1

2

з .

< I

5

6 I

7

8

| ки, ч.мес

| Праздни-

9

10

и I

12

13

. 14

15

16

| ки, ч.мес

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.№дубл Подп. и дата

  • 6.3.2.4.1 Считать из счётчика расписание праздничных дней (16 дней), нажав кнопку «Чтение из счётчика». При этом в таблице праздничных дней должно отобразиться расписание праздничных дней, которое было записано в него ранее.

  • 6.3.2.4.2 Для программирования праздничных дней в счетчике необходимо изменить дату (число, месяц) одного из праздников. Записать в счётчик и проверить считыванием.

Если описанные действия прошли успешно, то запись и считывание расписания праздничных дней осуществлены правильно.

6.3.2.5 Проверка считывания энергии по каждому тарифу и на начало каждого из 12 предыдущих месяцев.

Для проверки считывания энергии по каждому тарифу и на начало каждого из 12 предыдущих месяцев необходимо выполнить операции согласно п.6.3.2.1.

6.3.2.5.1 Открыть вкладку «Показания». На экране должно появиться окно, изображённое на рисунке 6.

Нажав кнопку «Чтение из счётчика», прочитать показания энергии по каждому тарифу и на начало каждого из 12 предыдущих месяцев.

Если все выше перечисленные показания были прочитаны, то считывание осуществлено правильно.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.026 МП

Лист

Конфигуратор счётчикаМеркуг

Фирма ИНКОТЕКС

131*

Сервис

Пращники

Импульсный выход и лимиты                   Циклическая индикация

Управление ицикацией ] Управление тарифами j Связь j Доступ j Время Показания | Тарифное расписание

“Показания тарифных аккумуляторов’

Показания,! СГВт“ч

^^риф^Л Т ариФ 2 , Т ариф 3 | Т ариф 4

“Показания на начало месяца"

Показания.1О"Втхч

Т ариф 1 | Тариф 2 j Т ариФ 3 j Т ариФ 4 Д

‘Январь *

1 □

Февраль

Март

Апрель

. 1 ' ,

Май

:           _rl

Рисунок 6

Инв.№ подл. Подп. и дата         Взам.инв.№ Инв.№дубл Подп. и дата

Если выполняются операции п.6.3.2, то интерфейс IrDA функционирует нормально.

  • 6.3.3 11роверкафв'нкк1иоункованияР1ХА\1ОДЕ\1аи возможностиперсдачир приёма информации через ДЕС-мопем

6.3.3.J Для проверки возможности передачи и приёма информации через ДЕС-мопем счётчика необходимо собрать схему в соответствии с ирвлопеевем Б.

Запустить программу «BMonitor». Включить технологическое приспособление и счётчик.

  • 6.3.3.2 Проверка возможности считывания информации через ДЕС-мопем.

Для проверки возможности считывания информации через ДЕС-мопем необходимо выиолевдь операции согласно п.6.3.3.1. Через время не более 5 мин на экране монитора персонального компьютера (ПК) в соответствующем разделе (окне) программы «BMonitor» полпно появиться значение накопленной энергии в кВт-ч.

Сравнить эти показания с показаниями на ЖКИ счётчика. Если они совпадают, то ДЕС-мопем в счётчике при считывании информации функционирует нормально.

  • 6.3.3.3 Для проверки возмопности программирования иноготарифных счётчиков через ДЕС-мопем необхопиио собрать схему в соответствии с прилопением Б. Включить технологическое приспособление и счётчик, запустить программу «Конфигуратор счётчика Меркурий 202». Выполнить п.6.3.2 в части программирования счетчика, не используя интерфейс IrDA. Проверка правильности программирования счетчиков проверяется с использованием интерфейса IrDA.

Если выполняются операции п.6.3.3, то ДЕС-иопем функционирует нормально.

АВЛГ.411152.026 МП

Лист

12

Изм.

Лист

№ докум.

Подп.

Дата

6.3.4 Подтверждение соответствия ПО (только для многотарифных счётчиков)

Для подтверждения соответствия ПО счётчика необходимо подсоединить к порту RS-232 персонального компьютера преобразователь интерфейсов RS-232 - ДВА.

Запустить программу «Конфигуратор счётчика Меркурий 202».

Открыть вкладку «Сервис». Прочитать версию ПО.

6.4 Проверкаметрологическиххарактеристиксчётчика

6.4.1 Погрешность счётчика определяют методом непосредственного сличения на установке ЦУ6800И. Перед началом проверки необходимо прогреть счётчик в течение 10 минут.

Последовательность испытаний, информативные параметры входного сигнала и пределы допускаемого значения основной погрешности приведены в таблице 3.

Инв.№подл. Подл, и дата         Взам.инв.№ Инв.№дубл. Подл, и дата

Таблица 3

Номер испытания

Параметры входных сигналов

Допускаемое значение погрешности, %

Число учитываемых периодов ЦУ6800И в режиме

напряжение, В

сила тока, А

COS ф

класс точности 1

класс точности 2

телеметрия

поверка

1

230

0,051б

1,0

±1,5

±2,5

4

2

230

0Д1б

1,0

±1,0

±2,0

4

3

230

1,0

±1,0

±2,0

5

4

230

!макс

1,0

±1,0

±2,0

20

5

230

0Д1б

0,5инд

±1,5

±2,5

4

6

230

0,11б

0,8емк

±1,5

-

4

7

230

0,21б

0,5инд

±1,0

±2,0

4

8

230

0,21б

0,8емк

±1,0

-

4

9

230

0,5инд

±1,0

±2,0

5

10

230

0,8емк

±1,0

-

5

11

230

1макс

0,5инд

±1,0

±2,0

20

12

230

1макс

0,8емк

±1,0

-

20

При программировании установки ЦУ6800И число учитываемых периодов выходных импульсов выбирают по таблице 3.

При этом изменение погрешности при двух-трёх измерениях не должна превышать 0,2 допускаемого значения погрешности.

Результаты испытаний считаются положительными и счётчик соответствует классу точности, если во всех измерениях погрешность находится в пределах допускаемых значений погрешности, приведенных в колонке 5 и 6 таблицы 3.

6.4.2 Проверка погрешности измерения активной мощности в диапазоне изменения тока в нагрузке производится методом непосредственного сличения со значением мощности, измеренной эталонным счётчиком установки в соответствии с формулой:

5Р_Ризм-р0 . юо ,%

Ро

где Ризм, - значение активной мощности, измеренное счётчиком;

Ро, - значение активной мощности, измеренное установкой.

АВЛГ.411152.026 МП

Изм.

Лист

№ докум.

Подп.

Дата

Лист

Изменение мощностей производить при следующих значениях тока: 0,251ном, 1ном 51ном, Imax и номинальном значении напряжения.

Результаты испытаний считаются положительными, если вычисленные погрещности измерения мощности не превышают ±2 % и ±4 % для счётчиков класса точности 1 и 2 соответственно.

  • 6.4.3 Проверка стартового тока (чувствительности).

Проверку стартового тока (чувствительности) проводят на установке ЦУ6800И при номинальном напряжении 230 В, коэффициенте мощности, равном единице, и значении силы тока в фазе:

  • -  20 мА для счётчиков с 1б = 5 А;

  • -  40 мА для счётчиков с 1 = 10 А.

Результаты испытаний считаются положительными, если счётчик регистрирует электроэнергию.

Примечание - Перед началом испытаний счётчики должны быть выдержаны 10 мин.

  • 6.4.4 Проверка отсутствия самохода.

Перед началом проверки перевести импульсный выход счётчика в режим поверки.

Установить в параллельной цепи счётчика напряжение 264,5 В. Ток в последовательной цепи должен отсутствовать. При этом необходимо контролировать с помощью секундомера период мигания светового индикатора потребляемой мощности счётчика на установке ЦУ6800И.

Результат испытания считается удовлетворительным, если импульсный выход счётчика создает не более одного импульса за время, указанное в таблице 4.

Инв.№ подл. Подп. и дата         Взам.инв.№ Инв.№дубл. Подп. и дата

Таблица 4

Модификации счётчика

Время, мин

для класса точности 1

для класса точности 2

Меркурий 202.1

7

5,5

Меркурий 202.2

Меркурий 202.22

9

7

Меркурий 202.3

5

4

Меркурий 202.4

Меркурий 202.42

6,5

5,5

Меркурий 202.5

13,5

11

Меркурий 202.6

10,5

8,5

Меркурий 202.2Т

Меркурий 202.22Т

9

7

Меркурий 202.4Т

Меркзрий 202.42Т

6,5

5,5

6.4.5 Опреддление точности ххдд встроенных часов

Определение точности хода встроенных часов проводится во включенном состоянии.

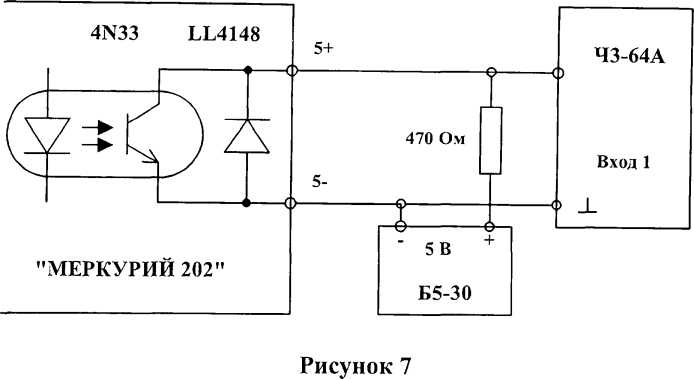

Подключить счётчик к компьютеру. Импульсный выход счётчика подключить к частотомеру согласно рисунку 7.

АВЛГ.411152.026 МП

Изм. Лист

№ докум.

Подп.

Дата

Лист

14

С помощью программы «Конфигуратор счётчика Меркурий 202», Перевести импульсный выход счётчика в режим поверки частоты кварца. Измерить период с относительной погрешностью не хуже 10’7 (измерение проводить по спаду).

Рассчитать точность хода часов без коррекции по формуле:        j

86400-(tHCT - Шзм)

Инв.№ подл. Подп. и дата         Взам.инв.№ Инв.№ дубл. Поди, и дата

tHCT

где (ист - период, равный 1/4096 Гц;

1изм - измеренный период

Рассчитать точность хода часов с учётом коррекции по формуле:

Т = 86400/К + Тч,

где К - коэффициент коррекции, считанный из счётчика.

Результаты проверки считаются положительными, если точность хода часов находится в пределах ±0,5 с/сут.

7 Оформление результатов поверки
  • 7.1 Положительные результаты поверки удостоверяются знаком поверки, наносимым давлением на навесную пломбу или специальную мастику и записью в формуляре, заверяемой подписью поверителя и знаком поверки (оттиск), в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

  • 7.2 Если по результатам поверки счётчик, признан непригодным к применению, выписывается извещение о непригодности к применению.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.026 МП

Лист

15

ПРИЛОЖЕНИЕ А

(обязательное)

Схема для проверки функционирования интерфейса IrDA

Инв.№ подл. Подп. и дата         Взам.инв.№ Инв.№дубл. Подп и дата

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.026 МП

Лист

16

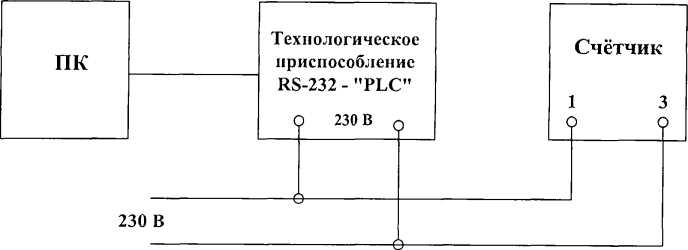

ПРИЛОЖЕНИЕ Б

(обязательное)

Схема для проверки функционирования PLC-модема

Примечание - Счётчик и технологическое приспособление должны быть на одной силовой линии.

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.№дубл. Поди, и дата

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.026 МП

Лист

Инв.№ подл. Подп. и дата         Взам.инв.№ Инв.№дубл. Подп. и дата

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум

Входящий № сопровод. докум. и дата

Подп.

Дата

измененных

замененных

новых

аннулированных

АВЛГ.411152.026 МП

Лист

18

Изм.

Лист

№ докум.

Подп.

Дата

Копировал

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
