Методика поверки «Газоанализаторы оптические LaserGas 111 модели LaserGas 111 Single Path и LaserGas 11 Portable HF Analizer» (МП 242-2079-2016)

Методика поверки

Тип документа

Газоанализаторы оптические LaserGas 111 модели LaserGas 111 Single Path и LaserGas 11 Portable HF Analizer

Наименование

МП 242-2079-2016

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

Директор

им Д.И. Менделеева"

К.В. Гоголинский

УТВЕРЖДАЮ

2017 г.

Государственная система обеспечения единства измерений Г азоанализаторы оптические LaserGas III модели LaserGas III Single Path и LaserGas III Portable IIF Analyzer МЕТОДИКА ПОВЕРКИ МП 242-2079-2016

Зам. руководителя научно-исследовательского отдела

в области Ли

государстве нных эталонов мических измерений . Д.И. Менделеева" А.В. Колобова "07"_апредя_2017 г.

Разработал

1-й категории

А.Л. Матвеев

Санкт-Петербург 2017 г.

Настоящая методика поверки распространяется на газоанализаторы оптические LaserGas III модели LaserGas III Single Path и LaserGas III Portable IIP Analyzer (в дальнейшем газоанализаторы), выпускаемые фирмой "NEO monitors AS", Норвегия, и устанавливает методику их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1 Операции поверки
  • 1.1 При проведении операции должны быть выполнены операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке и после ремонта

при периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

4.1 Определение основной погрешности газоанализатора

6.4.1

да

да

1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2 Таблица 2 - Средства поверки

    Номер пункта методики поверки

    Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

    6

    Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88. ГОСТ 28498-90, диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, погрешность ± 0.2 °C Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с

    Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст.

    Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С

    Источник питания постоянного тока Б5-48. Диапазон напряжения (0-50) В, ток (0-2) А*

    Вольтметр цифровой универсальный В7-65, 'ГУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В

    Рулетка измерительная металлическая 2 класса точности (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55464-13), номинальная длина шкалы рулегки 1 м.

    Номер пункта методики поверки

    Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

    6.4

    Стандартные образцы состава газовые смеси (ГС) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (технические характеристики ГС приведены в Приложении А)

    Азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением

    Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м1/ч, кл. точности 4*

    Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2 3, диаметр условного прохода 3 мм*

    Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73. 6><1,5 мм*

    Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм*

    Кювета для градуировки и поверки из нержавеющей стали или алюминия (входит в комплект поставки газоанализатора модели LaserGas III Single Path)*

    Примечания:

    • 1) Все средства измерений, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением действующие паспорта.

    • 2) Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью

3 Требования безопасности

  • 3.1   При проведении поверки соблюдают следующие требования безопасности:

помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией;

содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88;

должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75;

при работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают федеральные нормы и правила в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора X» 116 от 25.03.2014 г.);

не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 3.2   Требования к квалификации персонала

К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-80, ГОСТ 8.578-2014, руководством по эксплуатации газоанализаторов и прошедшие инструктаж по технике безопасности.

4

4.1

Условия поверки

При проведении поверки должны быть соблюдены следующие условия: температура окружающего воздуха, °C

20 ±5

от 30 до 80

от 86 до 106

относительная влажность окружающего воздуха, % атмосферное давление, кПа

5    Подготовка к поверке
  • 5.1   Проверить комплектность газоанализатора в соответствии требованиями эксплуатационной документации (при первичной поверке).

  • 5.2   Подготовить газоанализатор (блоки приемника и передатчика) к работе в соответствии с требованиями эксплуатационной документации.

Для газоанализаторов LascrGas III Single Path при помощи сервисного программною обеспечения (меню «Installation») установить следующие параметры:

  • - длину оптического пути между приемником и передатчико.м «Process path length». Полная длина оптического пути рассчитывается в соответствии с Приложением В руководства ио эксплуатации;

Примечание - длина кюветы для градуировки и поверки, входящей в комплект поставки газоанализатора, перед началом проведения поверки подлежит уточнению при помощи рулетки измерительной металлической (в соответствии с руководством по эксплуатации газоанализатора длина кюветы составляет 700 мм).

  • - источник получения газоанализатором текущих значений температуры и давления для введения соответствующих поправок;

  • - параметры и состав среды во фланцах.

  • 5.3   Проверить наличие паспортов и сроки годности ГС;

  • 5.4   Баллоны с ГС и поверяемые газоанализаторы выдержать в помещении, в котором проводя!' поверку, в течение не менее 24 ч;

  • 5.5   Подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

6    Проведение поверки
  • 6.1   Внешний осмотр

При внешнем осмотре должно быть установлено:

соответствие комплектности (при первичной поверке) требованиям руководства по эксплуатации;

отсутствие механических повреждений (царапин, вмятин и др.), загрязнений оптических элементов, влияющих на работоспособность газоанализатора (передатчика и приемника); наличие маркировки передатчика и приемника согласно требованиям руководства по эксплуатации;

Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

  • 6.2   Опробование

Проверка общего функционирования газоанализаторов проводится автоматически ври включении электрического питания.

По окончанию процедуры запуска газоанализатор переходит в режим измерений, выходной аналоговый сигнал должен быть в пределах от 4 до 20 мА, отсутствует сигнализация об отказах, на дисплее газоанализатора LaserGas III Portable HF Analyzer отображается измерительная информация.

Результат опробования считают положительным, если отсутствуют сообщения об оз казах и газоанализатор переходит в режим измерений.

  • 6.3 Подтверждение соответствия программного обеспечения

Подтверждение соответствия ПО газоанализаторов проводится путем проверки соответствия ПО газоанализаторов тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа газоанализаторов.

Для проверки соответствия ПО выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализатора (встроенное ПО газоанализаторов идентифицируется с помощью персонального компьютера посредством web-интерфейса (номер версии ПО указан на вкладке «System information»));

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения тина и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат проверки соответствия программного обеспечения считают положительным, если номер версии не ниже указанного в Описании типа.

  • 6.4 Определение метрологических характеристик

    • 6.4.1 Определение основной погрешности газоанализатора

Определение основной погрешности газоанализаторов проводится но схеме на Рисунке Б.1 или Рисунке Б.2 Приложения Б (в зависимости от модели газоанализатора) при подаче ГС (таблица А1 Приложения А., соответственно определяемому компоненту и диапазону измерений) в последовательности :

  • - для газоанализаторов модели LaserGas III Single Path №№ 1 -2-3,

  • - для газоанализаторов модели LaserGas III Portable HF Analyzer №№ 1 - 2 - 3 - 4:

в следующем порядке:

Г) собрать схему поверки по Рисунку Б.1 или Рисунку Б.2 Приложения Б (в зависимости ог модели газоанализатора);

  • 2) подать на вход кюветы газовой (для газоанализатора LaserGas III Single Path) или на вход газоанализатора (для газоанализаторов модели LaserGas III Portable HF Analyzer) ГС № 1;

  • 3) подавать ГС течение времени, обеспечивающего продувку пятикратного объема кюветы (для газоанализаторов модели LaserGas III Single Path) или в течении утроенного времени установления показаний по уровню Т90 (для газоанализаторов модели LaserGas 111 Portable HF Analyzer);

  • 4) зафиксировать установившееся значение показаний по показаниям встроенного жидкокристаллического дисплея (для LaserGas III Portable HF Analyzer), показаниям ПК, подключенного к цифровому выходу газоанализатора и показаниям цифрового вольтметра, подключенного к аналоговому выходу газоанализатора;

  • 5) повторить операции п. 1) - 5) для всех ГС (таблица А1 Приложения А);

  • 6) Значение объемной доли определяемого компонента по значению выходного токового сигнала 4-20 мА рассчитать по формуле где Ц - установившееся значение выходного токового сигнала при подаче i-ой ГС, мА:

    (1)

Св - значение верхней границы диапазона измерений газоанализатора, объемная доля, % или млн’1;

  • 7) Значение основной абсолютной погрешности газоанализатора объемная доля определяемого компонента, % или млн’1, для диапазонов измерений, в котором нормированы пределы допускаемой основной абсолютной погрешности рассчитывают но формуле 4

где Ci -установившиеся показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, % или млн’1;

С(д - действительное значение содержания определяемого компонента в i-ой ГС, объем

ная доля определяемого компонента, % или млн’1.

Значение основной относительной погрешности газоанализатора при подаче i-ой ГС, 8,, %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, рассчитать по формуле

■100

(3)

Результаты испытания считают положительными, если основная погрешность газоанализатора не превышает пределов, указанных в таблице А. 1 Приложения А.

Оформление результатов поверки
  • 7.1   При проведении поверки оформляют протокол результатов поверки произвольной формы.

  • 7.2   Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то выдается свидетельство о поверке по форме приказа Министерства промышленности и торговли Российской Федерации № 1815 от 02 июля 2015 г.

  • 7.3   Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.

Приложение А

(обязательное)

Перечень и метрологические характеристики газовых смесей, используемых при поверке газоанализаторов

Таблица А. 1

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения 2)

Пределы допускаемой ос-новной погрешности

Номер ГСО по госреестру

ГС№ 1

ГС №2

ГС№3

ГС №4

Кислород

(02)

от 0 до

100%

азот

В.ч. по ТУ 2114-

004-05798345-

2009

50 % ±

3 %

отн.

±0,4 % отн.

ГСО 10531-2014 (кислород - азот)

95 % ±

0,5 %

отн.

±0,1 % отн.

Оксид углерода (СО)

От 0 до

20000

млн’1

азот

В.ч. по ТУ 2114-

004-05798345-

2009

1 % ± 5 % отн.

±1,5 % отн.

ГСО 10531-2014 (оксид углерода - азот)

1,9 %±

5 % отн.

±1,0 % отн.

ГСО 10531-2014 (оксид углерода - азот)

Аммиак

(NH3)

От 0 до

200 млн’1

азот

В.ч. по ТУ 2114-

004-05798345-

2009

0,01 %

± 10%

отн

0,018% ± 10% отн

±1,5 % отн.

ГСО 10545-2014 (аммиак - азот)

Фтористый водород (HF)

От 0 до

300 млн’1

азот

В.ч. по ТУ 2114-004-05798345-2009

0,0000

77 % ± 30% отн.

±5 % отн.

ГСО 10546-2014 (фтористый водород - азот)

0,015% ± 10% отн.

0,027 % ± 10% отн.

±2,5 % отн.

ГСО 10546-2014 (фтористый водород - азот)

Определяемый компонент

Диапазон измерений объемной доли определяемого компонен

та

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения 2)

ГС № 1

ГС №2

ГС № 3

ГС №4

Пределы допускаемой основной погрешности

Номер ГСО ио госресстру

Примечания:

  • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2016.

  • 2) В случае поставки газоанализаторов с определяемым компонентом - кислород с диапазонами измерений с верхней границей диапазона измерений, не указанной в таблице В.1. номинальные значения объемной доли определяемого компонента в ГС выбираю тся как:

  • - ГС № 2 - 0,5-Св ± 5 % отн.,

  • - ГС № 3 - 0,95-Св ± 5 % отн.;

где Св - верхняя граница диапазона измерений.

Приложение Б

(обязательное)

Схемы подачи Г’С при поверке газоанализатора

4

  • 1 - баллон с ГС;

  • 2 - редуктор;

  • 3 - вентиль точной регулировки

  • 4 - индикатор расхода (ротаметр);

  • 5 - источник питания;

6, 8 - передатчик и приемник газоанализатора;

  • 7 - вольтметр универсальный и (или) ПК;

9 - кювета газовая.

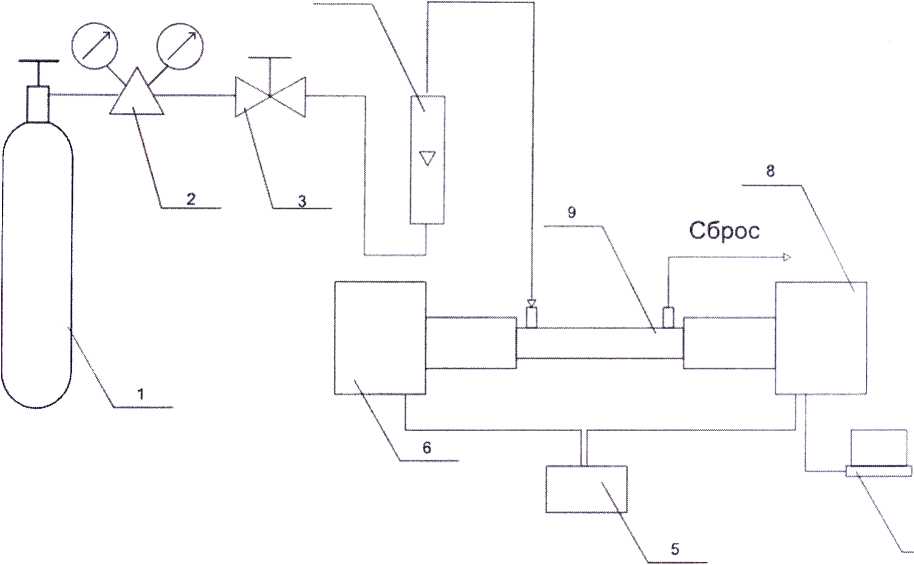

Рисунок Б. 1 - Схема подачи ГС при поверке газоанализатора модели LaserGas III Single Path

4

  • 1 - баллон с ГС;

  • 2 - редуктор;

  • 3 - вентиль точной регулировки

  • 4 - индикатор расхода (ротаметр);

  • 5 - газоанализатор;

  • 6 - вольтметр универсальный и (или) ПК.

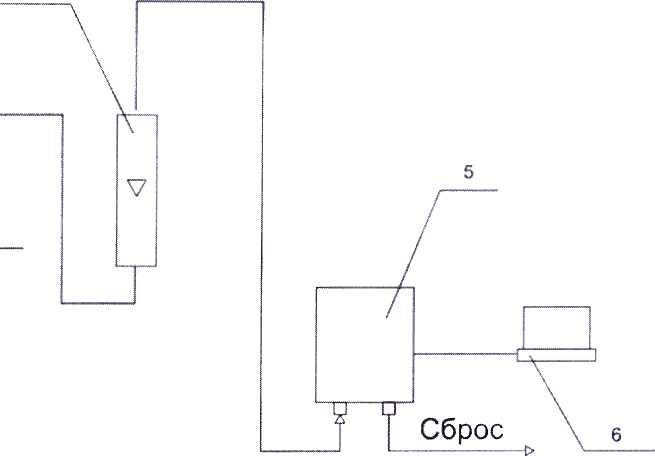

Рисунок Б.2 - Схема подачи ГС при поверке газоанализатора модели LaserGas III Portable HF Analyzer

Приложение В

(обязательное)

Основные метрологические характеристики газоанализаторов

Таблица В.1 - Основные метрологические характеристики газоанализаторов

Определяемый компонент

Диапазон    измерений

объемной доли определяемого компонента

Пределы допускаемой основной погрешности

абсолютной 2)

относительной, %

Кислород (Ог)

От 0 до 100 % !)

±(1+0,05-Свх) %

-

Оксид углерода (СО)

От 0 до 20000 млн'1

±(0,5+0,05-Свх) млн'1

-

Аммиак (NIL?)

От 0 до 200 млн1

±(0,2+0,05-Свх) млн'1

-

Фтористый водород

От 0 до 1 млн1 включ.

+0,15 млн 1

-

(HF)

Св. 1 до 300 млн'1

-

±15%

Примечания:

” Допускается поставка газоанализаторов с определяемым компонентом - кислород с диа

пазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (с учетом порога чувствительности). Пределы допускаемой основной абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01-Св+0,05-Свх) %.

21 Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн’1.

Порог чувствительности, объемная доля определяемого компонента:

  • - LaserGas III SP 02 100 млн'1 (при длине трассы 1 м);

  • - LaserGas III SP СО 0,5 млн'1 (при длине трассы 1 м);

  • - LaserGas III SP NH3 0,2 млн'1 (при длине трассы 1 м);

  • - LaserGas III Portable HF 50 млрд'1.

11

1

-отношение погрешности, с которой устанавливаегея содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого сигнализатора, должно быть не более 1/3.

2

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методики поверки, при выполнении следующих условий:

3

- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

4
