Методика поверки «АНАЛИЗАТОРЫ ПЫЛИ Air XD» (МП-640-008-19)

Методика поверки

Тип документа

АНАЛИЗАТОРЫ ПЫЛИ Air XD

Наименование

МП-640-008-19

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Первый заместитель генерального

по научной работе

2019 г.

«ВНИИ&ТРИ»

/с” А.Н. Щипунов

АНАЛИЗАТОРЫ ПЫЛИ Air XD

МЕТОДИКА ПОВЕРКИ

МП-640-008-19 р.п. Менделеево

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на анализаторы пыли Air XD (далее - анализаторы), изготавливаемые фирмой «Trolex Ltd», Великобритания, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Объем поверки

Наименование операций

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Проверка работоспособности

7.2

да

да

3 Идентификация программного обеспечения (ПО)

7.3

да

да

4 Определение относительной погрешности установки объемного расхода отбираемой пробы

7.4

да

да

5 Определение относительной погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация взвешенных частиц, РМ-10, РМ-2,5, РМ-4,25, РМ-1)

7.5

да

да

2 СРЕДСТВА ПОВЕРКИ

2.1 При поверке должны быть использованы средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номера пункта методики

поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.4

Анемометр электронный ЭА-70(0), диапазон измерений скорости потока от 0,1 до 40 м/с, пределы допускаемой абсолютной погрешности измерений скорости потока ±(0,015 + 0,015 Г), где V - скорость воздушного потока, м/с

7.5, 7.6

Рабочий эталон единицы размера частиц в диапазоне значений от 0,01 до 1000 мкм, счетной концентрации частиц в диапазоне значений от 10 до 1012 дм-3, массовой концентрации частиц в диапазоне значений от 0,01 до 10000 мг/м3 по ГОСТ 8.606-2012

7.5

Микрокальцит марки КМ10 по ГОСТ Р 56775 - 2015

  • 2.2 В случае отсутствия в кохмплекте поверяемого анализатора персонального компьютера, необходим компьютер с характеристиками: процессор Intel Pentium или AMD с тактовой частотой не менее 1,7 ГГц, объём оперативной памяти не менее 2 ГБ, жёсткий диск объёмом не менее 500 ГБ, не менее двух свободных USB портов, операционная система не ниже Windows ХР.

  • 2.3 Все средства поверки должны быть исправны, применяемые при поверке средства измерений должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или в документации.

  • 2.4 Допускается замена средств поверки, указанных в таблице 2, другими средствами поверки, обеспечивающими определение метрологических характеристик анализатора с требуемой точностью.

  • 2.5 Не допускается проведение поверки отдельных измерительных каналов и (или) отдельных автомномных блоков из состава средств измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений для данных СИ.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускаются лица, аттестованные в качестве поверителя, а также имеющие высшее или среднетехническое образование, опыт работы в радиоизмерительной или физической сфере не менее 3 лет, владеющие техникой измерений параметров аэрозолей, взвесей и порошкообразных материалов, изучивших настоящую методику и эксплуатационную документацию на анализатор, прошедшие инструктаж по технике безопасности.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны выполняться общие правила техники безопасности и производственной санитарии по ГОСТ 12.3.019-80, ГОСТ 12.1.005-88, а также правила безопасности, указанные в эксплуатационной документации на анализатор и средства поверки.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Поверку проводить в нормальных условиях:

  • -  температура окружающей среды, °C                               от 15 до 25;

относительная влажность окружающего воздуха (без конденсата), %   от 30 до 80;

  • -  атмосферное давление, кПа                                      от 84 от 106,7.

  • 5.2 Характеристики питающей электрической сети должны соответствовать требованиям:

  • -  напряжение переменного тока, В                              от 198 до 242;

  • -  частота переменного тока, Гц                                  от 49 до 51 Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед проведением поверки анализатор должен быть выдержан в климатических условиях, соответствующих условиям поверки, не менее 8 часов. В случае, если анализатор находился при температуре ниже 0 °C, время выдержки должно быть не менее 24 часов.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр
  • 7.1.1        При проверке внешнего вида удостовериться:

  • - в отсутствии механических повреждений, которые могут повлиять на работу анализаторов;

  • - в исправности электрических разъемов;

-в целостности и полноте маркировки;

  • - в чистоте пробоотборных входов;

  • 7.1.2 Представленные анализаторы считать пригодными для проведения поверки, если:

  • -   комплектность и маркировка соответствуют требованиям эксплуатационной документации на анализаторы;

  • -   механические повреждения отсутствуют;

  • -   пробоотборные входы не имеют видимых загрязнений;

  • -   разъемы исправны.

В противном случае анализаторы к дальнейшему проведению поверки не допускаются и результаты поверки считать отрицательными.

7.2 Проверка работоспособности
  • 7.2.1        Для проверки работоспособности включить питание анализаторов. В на

чале этой процедуры должна автоматически проводиться самодиагностика всех систем анализатора.

  • 7.2.2 Анализаторы считать работоспособными, если они проходят самодиагностику при этом сообщения об ошибках и сбоях в работе анализаторов отсутствуют.

    7.2.3 В противном случае анализаторы к дальнейшему проведению поверки не допускаются и результаты поверки считать отрицательными.

7.3 Идентификация ПО
  • 7.3.1 Проверить следующие заявленные идентификационные данные ПО:

наименование ПО;

- номер версии (идентификационный номер) ПО.

  • 7.3.2 Проверку проводить сличением данных о ПО в эксплуатационной документации и в соответствующем программном меню анализаторов.

  • 7.3.3 Результаты идентификации ПО считать положительными, если идентификационное наименование и версия ПО соответствуют указанным в таблице 3.

7.3.4 В противном случае анализаторы к дальнейшему проведению поверки не допускаются и результаты поверки считать отрицательными.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware v.1.0

TROLEX AIR X 0.1.5.1

Номер версии (идентификационный номер)

не ниже 1.0

не ниже 0.1.5.1

7.4 Определение относительной погрешности установки объемного расхода отбираемой пробы
  • 7.4.1   При испытании использовать эталонный анемометр с первичным преобразователем (зондом-крыльчаткой). Эталонным анемометром измерить замеры скорости потока воздуха через пробоотборный вход анализатора.

  • 7.4.2  Рассчитать значение расхода пробы по формуле (1):

(1)

где г - внутренний радиус пробоотборного входа анализатора, м;

V - скорость потока воздуха через пробоотборный вход анализатора, м/с.

  • 7.4.3 Рассчитать значение относительной погрешности расхода воздуха по формуле (2):

(2)

где QCH и Qyn - значения расхода пробы, установленные анализатором и измеренные с помощью анемометра соответственно.

  • 7.4.4 Результаты испытания считать положительными, если анализаторы осуществляют отбор пробы с номинальным объемным расходом 0,28 дм3/мин, при этом значение относительной погрешности его установки находится в допускаемых пределах ±10 %.

В противном случае результаты испытания считать отрицательными.

7.5 Определение относительной погрешности измерений массовой концентрации пыли (общая концентрация взвешенных частиц, РМ-10, РМ-2,5, РМ-4,25, РМ-1)
  • 7.5.1 Поверку проводить следующим образом:

а) подготовить анализаторы к работе согласно руководству по их эксплуатации;

б) собрать схему согласно рисунку 1 и подсоединить пробоотробный вход анализаторов к аэрозольной камере;

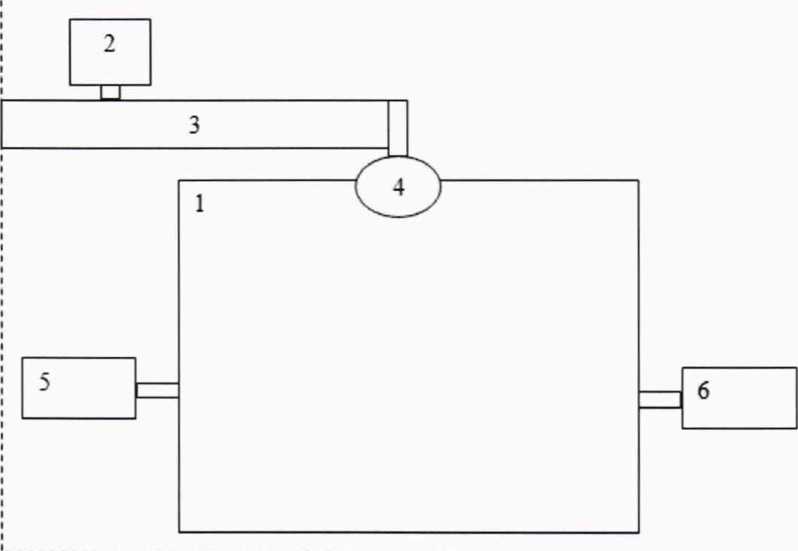

  • 1 - аэрозольная камера; 2 - генератор аэрозолей; 3 - чистый воздух, 4 - вход разбавленного аэрозоля в аэрозольную камеру; 5 - анализатор пыли Air XD; 6 - анализатор аэрозольных частиц из состава эталона

Рисунок 1 - Схема испытаний

в) провести после подготовительных операций по подпунктам а) и б) измерения общей массовой концентрации при концентрациях тестового аэрозоля в аэрозольной камере 10, 50, 90 % от верхней границы диапазона измерений массовой концентрации. Для создания аэрозоля, имитирующего естественный аэрозоль, использовать микрокальцит марки КМ 10 по ГОСТ Р 56775-2015. Уровень концентрации аэрозоля контролировать эталоном. После стабилизации показаний произвести измерение функции распределения частиц по размерам анализатором размеров частиц из состава эталона.

Примечания

  • 1 Концентрацию тестового аэрозоля допускается устанавливать с отклонением в пределах ±20 %.

  • 2 При измерениях усреднять показания испытываемых анализаторов за 5 минут и сравнивать с усредненными за 5 минут показаниями эталонного анализатора аэрозольных частиц.

г) Повторить операции в) и вычислить значения массовой концентрации фракции

РМ-10 по формуле (3):

Ртах (ХС)С«

PM ю- Dn,in       ,                           (3)

100%

где РМ-10 - значение массовой концентрации в диапазоне размеров частиц от 0,35 до 10 мкм;

Ртах

У" С - доля частиц в в диапазоне размеров частиц от 0,35 до 10 мкм;

Pmin

Cv - общая массовая концентрация, усредненная за 5 минут. д) Повторить операции в) и вычислить значения массовой концентрации фракции РМ-2,5 по формуле (4):

Отах

(Хо-с„

РМ-2,5 = -^-----,                       (4)

100%

где РМ-2,5 - значение массовой концентрации в диапазоне размеров частиц от 0,35 до

  • 2,5 мкм;

Отах

- доля частиц в в диапазоне размеров частиц от 0,35 до 2,5 мкм;

Pmin

См - общая массовая концентрация, усредненная за 5 минут.

е) Повторить операции в) и вычислить значения массовой концентрации фракции

РМ-4,25 по формуле (5):

Ртах

РМ 4,25-           ,                          (5)

100%

где РМ-4,25 - значение массовой концентрации в диапазоне размеров частиц от 0,35 до 4,25 мкм;

Отах

£С - доля частиц в в диапазоне размеров частиц от 0,35 до 4,25 мкм;

Dinin

См - общая массовая концентрация, усредненная за 5 минут.

ж) Повторить операции в) и вычислить значения массовой концентрации фракции РМ-1 по формуле (6):

Ртах

РЛ/_1 = _Оппп------- (6)

100%

где РМ-1 - значение массовой концентрации в диапазоне размеров частиц от 0,35 до 1 мкм;

Ртах

£С - доля частиц в в диапазоне размеров частиц от 0,35 до 1 мкм; Pmin

См - общая массовая концентрация, усредненная за 5 минут.

  • 7.5.2 Определить значения относительной погрешности измерений общей массовой концентрации аэрозольных частиц по формуле (7):

С -С

3. = Мсио6в>---^^.100%,                  (7)

где        - общая массовая концентрация аэрозольных частиц, измеренная на эталоне,

мг/м3;

С.,   - общая массовая концентрация аэрозольных частиц, измеренная анализатором,

мг/м3.

  • 7.5.3 Определить значения относительной погрешности измерений массовой концентрации аэрозольных частиц фракции РМ-10 по формуле (8):

С -С

£ —.     сиРЧ-\0______М эт РА/-Hi е | QQ 0/0

(8)

эт pM.i0

где См - массовая концентрация аэрозольных частиц фракции РМ-10, измеренная на эталоне, мг/м3;

СМси ~ массовая концентрация аэрозольных частиц фракции РМ-10, измеренная ана-ЛИ-10

лизатором, мг/м3.

  • 7.5.4 Определить значения относительной погрешности измерений массовой концентрации аэрозольных частиц фракции РМ-2,5 по формуле (9): где СМэт^ - массовая концентрация аэрозольных частиц фракции РМ-2,5, измеренная на эталоне, мг/м3;

    См

    М Jm РМ-1.5

    ^-•100%,

    (9)

СМси ~ массовая концентрация аэрозольных частиц фракции РМ-2,5, измеренная ана-РМ-2Д лизатором, мг/м3.

  • 7.5.5 Определить значения относительной погрешности измерений массовой концентрации аэрозольных частиц фракции РМ-4,25 по формуле (10):

С

М сиp»f *»«       Л/ эш _ _

  • 3 =--------«^_.100%, (10)

М эт РМ-4.15

где СЛ/ЭД1 - массовая концентрация аэрозольных частиц фракции РМ-4,25, измеренная на эталоне, мг/м3;

СА/см “ массовая концентрация аэрозольных частиц фракции РМ-4,25, измеренная РА/-4.25

анализатором, мг/м3.

  • 7.5.6 Определить значения относительной погрешности измерений массовой концентрации аэрозольных частиц фракции РМ-1 по формуле (11):

<5, = Сиа,'х-'           .юо%,                                 (11)

где СЛ/Э„, - массовая концентрация аэрозольных частиц фракции РМ-1, измеренная на эталоне, мг/м3;

СМси ~ массовая концентрация аэрозольных частиц фракции РМ-1, измеренная анали-РЛ/-1

затором, мг/м3.

  • 7.5.7  Результаты поверки считать положительными, если значения относительной погрешности измерений массовой концентрации аэрозольных частиц в диапазоне находятся в допускаемых пределах ±20 %. В противном случае результаты поверки считать отрицательными.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки оформить протоколом произвольной формы.

  • 8.2 При положительных результатах поверки анализаторы признаются годными и на них выдается свидетельство о поверке установленной формы. На свидетельство наносится знак поверки в виде наклейки или оттиска поверительного клейма.

  • 8.3 При отрицательных результатах поверки анализаторы к дальнейшей эксплуатации не допускается и на них оформляется извещение о непригодности установленной формы с указанием причин забракования.

    В.И. Добровольский

Начальник НИО-6 ФГУП «ВНИИФТРИ

М. Балаханов

Начальник лаборатории 640

ФГУП «ВНИИФТРИ»
