СОГЛАСОВАНО Генеральный директор ОАО «Центрсвязьинформ»

____________А.В. Бобурков

«____»_____________2015 г.

М.п.

УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

__________________А.Н. Щипунов

«____»_____________2015 г.

М.п.

Инструкция

Устройства бортовые БУ ЦСИ 1201

Методика поверки

651-15-13 МП г.п. Менделеево 2015 г.

1 Общие сведения
  • 1.1 Настоящая методика поверки распространяется на устройства бортовые БУ ЦСИ 1201 (далее - устройства), и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 3 года.

2 Операции поверки

2.1 11ри поверке устройства выполнить работы в объеме, указанном в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции

при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой времени Российской Федерации UTC(SU)

8.3

да

да

4 Определение погрешности (по уровню вероятности 0,95) определения координат в плане и высоты при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 при скорости 40 м/с

8.4

5 Определение погрешности (по уровню вероятности 0,95) определения координат в плане и высоты при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 в статике

8.5

да

нет

  • 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и устройство бракуется.

3 Средства поверки

3.1 При проведении первичной поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

№ пунктов методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3, 8.4

Имитатор сигналов СН-3803М (per. № 54309-13): предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА ГНСС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м, по псевдоскорости 0,005 м/с.

Изделие ПС-161 ТСЮИ.461531.014 (per. № 45783-10): пределы допускаемой абсолютной погрешности синхронизации формируемой шкалы време-

ни со шкалой времени UTC(SU) (при доверительной вероятности 0,95) в режиме «Навигация в движении» при работе по сигналам КНС ГЛОНАСС/GPS ± 140 нс.

Вспомогательное оборудование:

  • - вольтметр универсальный В7-77М;

  • - стенд программирования и контроля электронных модулей устройства бортового;

  • - антенна переизлучаюшая ПКАН.464659.011;

  • - кабель соединительный ТДЦК.468543.115.

8.5

Вспомогательное оборудование:

  • - источник питания Б5-71/1;

  • - антенна переизлучающая ПКАН.464659.011;

  • - GNSS-антенна GrAnt;

  • - усилитель навигационных сигналов VGLCDLA30.

3.2 При проведении периодической поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 3.

Таблица 3

№ пунктов методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3, 8.4

Имитатор сигналов CH-38O3M

Изделие ПС-161 ТС1ОИ.461531.014.

Вспомогательное оборудование:

  • - источник питания Б5-71/1;

  • - антенна переизлучающая ПКАН.464659.011;

  • - кабель соединительный ТДЦК.468543.115.

  • - ПЭВМ.

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования. обеспечивающих требуемый запас точности (не менее 1/3) при определении метрологических характеристик устройств.

  • 3.3 Применяемые для поверки средства измерений и средства измерений, используемые в качестве вспомогательного оборудования, должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

4 Требования к квалификации поверителей
  • 4.1 К проведению поверки устройств допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющие право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

6 Условия поверки
  • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C                           от 15 до 25;

  • - относительная влажность воздуха, %                              не более 93;

Все средства измерений, использующиеся при поверке устройств, должны работать в нормальных условиях эксплуатации.

7 Подготовка к поверке
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в документации изготовителя на поверяемое устройство по подготовке его к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов;

  • - убедиться, что значения напряжения питания устройств на соответствующих контактах посадочных площадок стенда программирования и контроля электронных модулей бортового устройства (СТПК ЭМБУ ЦСИ) находятся в диапазоне от (12±0,5) до (24±0,5) В (только при первичной поверке);

  • 7.1.1 Определить вносимую погрешность в определяемое значение координат устройством бортовым БУ ЦСИ 1201:

  • - антенной псреизлучающей ПКАН.464659.011 и кабелем соединительным ТДЦК.468543.115;

  • - антенной переизлучающей ПКАН.464659.011, GNSS-антенной GrAnt, усилителем навигационных сигналов VGLCDLA30 и кабелями соединительными.

Для этого:

  • - провести измерения в соответствии с «Методикой измерения неравномерности группового времени запаздывания навигационных сигналов в устройствах переизлучения сигналов навигационных космических аппаратов» (аттестат методики выполнения измерений № 235-01.00294-2010/2015);

  • - вычислить вносимую погрешность устройством переизлучения в определяемое значение координат устройством бортовым БУ ЦСИ 1201 по формуле:

^доп ~ С PDOP <5,

где С - скорость света, м/с;

PDOP - геометрический фактор ухудшения точности (PDOP = 3);

д - неравномерность группового времени запаздывания навигационных сигналов, с.

  • 7.1.1.1 Убедиться, что значение вносимой погрешности устройством переизлучения в определяемое значение координат устройством бортовым БУ ЦСИ 1201 не превышает ххх м. В противном случае провести замену устройства переизлучения.

Примечание: Дата протокола результатов измерения неравномерности группового времени запаздывания навигационных сигналов в устройстве переизлучения должна быть не старше 3 лет от момента начала поверки БУ ЦСИ 1201.

  • 7.1.2 Измерить координаты пункта геодезического в системе координат ПЗ-90.11 в соответствии с «Методикой измерения координат пункта геодезического» (аттестат методики выполнения измерений № 236-01.00294-2010/2015) (только при первичной поверке).

  • 7.1.2.1 Убедиться, что погрешность координат пункта геодезического (при доверительной вероятности 0,95) не превышает ±1 м в плане и ±1,5 м по высоте.

Примечание'. Интервал времени между датой протокола результатов измерения координат пункта геодезического и датой поверки БУ ЦСИ 1201 не должен превышать межповерочного интервала сети геодезической с использованием которой осуществлялось измерение координат пункта геодезического.

8 Проведение поверки
  • 8.1 Внешний осмотр

    • 8.1.1 Внешний осмотр при первичной поверке

      • 8.1.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

  • - чистоту и исправность разъёмов и гнёзд.

  • 8.1.2 Внешний осмотр при периодической поверке

    • 8.1.2.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации.

  • 8.1.3 Результаты поверки считать положительными, если выполняются все перечисленные требования для первичной или периодической поверки. В противном случае устройство бракуется.

  • 8.2 Опробование

    • 8.2.1 Опробование при первичной поверке

      • 8.2.1.1 Собрать схему в соответствии с рисунком 1. Количество устройств на СТПК ЭМБУ ЦСИ определяется размером произведенной партии и находится в диапазоне от одного до девяти устройств.

переимучаюшм антенна

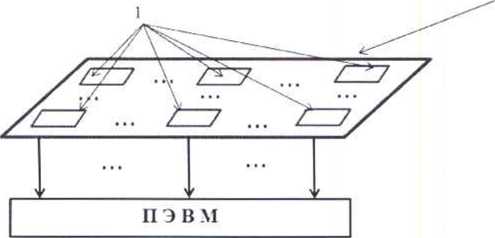

1 - устройства; 2 - СТПК ЭМБУ ЦСИ Рисунок 1 - Схема проверки работоспособности

  • 8.2.1.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС/GPS в верхней полусфере.

  • 8.2.1.3 С помощью интерфейсной программы СТПК ЭМБУ ЦСИ убедиться в поступлении log-файлов с измерительной информацией с каждого устройства на ПЭВМ и в индикации зеленым цветом индикатора радиовидимости навигационных космических аппаратов.

  • 8.2.2 Опробование при периодической поверке

    • 8.2.2.1 Собрать схему в соответствии с рисунком 2.

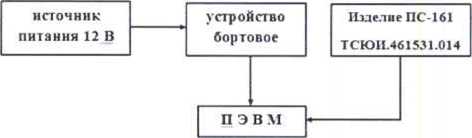

      Рисунок 2 - Схема проверки работоспособности и проведения измерений

      при периодической поверке устройств

      • 8.2.2.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере.

      • 8.2.2.3 Запустить на ПЭВМ терминальную программу считывания данных с порта USB (например Hyper Terminal). Настроить программу на прием данных с порта к которому подключено устройство.

      • 8.2.2.4 Убедиться, что в поле «Количество видимых НКА» число отличное от нуля, а пространственный PDOP не превышает 3.

      8.2.3 Результаты опробования считать положительными, если выполняются требования п. 8.2.1.3 или п. 8.2.2.4.

  • 8.3 Определение погрешности синхронизации внутренней шкалы времени устройства к национальной шкале времени Российской Федерации UTC(SU)

    • 8.3.1 Определение погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой времени Российской Федерации UTC(SU) при первичной поверке

      • 8.3.1.1 Погрешность синхронизации внутренней шкалы времени устройства с национальной шкалой времени Российской Федерации UTC(SU) оценивается с использованием имитатора сигналов ГНСС и изделия ПС-161 ТСЮИ.461531.014.

      • 8.3.1.2 Собрать схему в соответствии с рисунком 3.

        ими I а I <>р chi налов

        U4 сигнал

        игрен щучаюииа

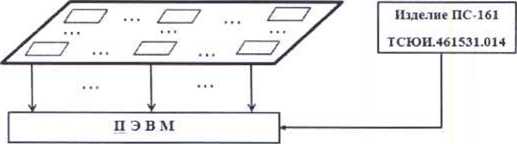

        Рисунок 3 - Схема проведения измерений при первичной поверке устройства

      • 8.3.1.3 Подготовить сценарий имитации с параметрами, приведенными в таблице 4. при этом контролировать, чтобы значение геометрического фактора ухудшения точности не превышало 3.

'аблица 4

Наименование параметра

Значение параметра

Формируемые спутниковые навигационные сигналы

ГЛОНАСС в частотном диапазоне L1 (код СТ), GPS (код С/А без SA) в частотном диапазоне L1

Продолжительность

8 час (движение по кругу радиусом 5 км)

Количество каналов:

- ГЛОНАСС

12

-GPS

12

Параметры среды распространения навигационных сигналов:

  • - тропосфера

  • - ионосфера

отсутствуют

Скорость движения, м/с

40

  • 8.3.1.4 Запустить сценарий имитации, осуществить запись не менее двух ста строк измерительной информации устройства на ПЭВМ СТПК ЭМБУ ЦСИ при значении геометрического фактора ухудшения точности, рассчитанным устройством, не более 3. В процессе записи измерительной информации сравнить оцифровку измеренных данных устройств в национальной шкале времени Российской Федерации UTC(SU) с оцифровкой национальной шкалы времени Российской Федерации UTC(SU), выдаваемой программным обеспечением изделия ПС-161 ТСЮИ.461531.014, убедиться в совпадении оцифровок с точностью до ± 1 с. После окончания записи измерительной информации снять устройства с СТПК ЭМБУ ЦСИ.

  • 8.3.1.5 Определить систематическую составляющую погрешности определения координат в плане (широты и долготы) и высоты по формулам (1), (2), например, для координаты В (широта):

AB(j) = B(j)-B11CT,                             (1)

(2)

где Вист - действительное значение координаты В, в угловых секундах; B(j) - значение координаты В в j-й момент времени, в угловых секундах; N - количество измерений.

Аналогичным образом определить систематическую составляющую погрешности определения координаты L (долготы) и Н (высоты).

  • 8.3.1.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения координат по формуле (3), например, для координаты В (широты):

СУП

(3)

Аналогичным образом определить СКО случайной составляющей погрешности определения координаты L (долготы) и Н (высоты).

  • 8.3.1.7 Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры по формулам (4) - (5):

- для широты:

= агсГ • .         е )     .

(4)

(5)

7(1-е2 sin2 й)3

- для долготы: ЛА(л/) = агс\"■        )cos =.ЬЦуглс),

7(1-е2 sin2 Я)3

где а - большая полуось эллипсоида, м;

е - первый эксцентриситет эллипсоида;

1" = 0,000004848136811095359933 радиан (arcl").

  • 8.3.1.8 Определить инструментальную погрешность (по уровню вероятности 0,95) определения координат в плане и высоты по формулам (6) - (7):

    = у^В(м)2 +dL(M)2

    (6)

Пн =dH+ 2-(jH ,                      (7)
  • 8.3.2 Определение погрешности синхронизации внутренней шкалы времени устройства к национальной шкале времени Российской Федерации UTC(SU) при периодической поверке

    • 8.3.2.1 Собрать схему в соответствии с рисунком 4.

      ими I атор tin налои

      ВЧ свгкм

      и «р VH *м у ЧИ1О1Ш ■ txirxna

      Рисунок 4 - Схема проведения измерений при периодической поверке устройств

    • 8.3.2.2 Выполнить действия п. 8.3.1.3.

    • 8.3.2.3 Запустить сценарий имитации, осуществить запись не менее двух ста строк измерительной информации устройства на ПЭВМ при значении геометрического фактора ухудшения точности, рассчитанным устройством, не более 3. В процессе записи измерительной информации сравнить оцифровку измеренных данных устройств в национальной шкале времени Российской Федерации UTC(SU) с оцифровкой национальной шкалы времени Российской Федерации UTC(SU), выдаваемой программным обеспечением изделия ПС-161 ТСЮИ.461531.014, убедиться в совпадении оцифровок с точностью до ± 1 с. После окончания записи измерительной информации разобрать схему измерений.

    • 8.3.2.4 Выполнить действия н.п. 8.3.1.5 - 8.3.1.8.

8.3.3 Результаты поверки считать положительными, если выполняются требования п. 8.3.1.4 (при первичной поверке) или п. 8.3.2.3 (при периодической поверке) и погрешность (по уровню вероятности 0.95) определения координат в плане при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) геометрическом факторе (PDOP) не более 3 находится в пределах ±15 м, высоты находится в пределах ±20 м.

  • 8.4 Определение погрешности (по уровню вероятности 0,95) определения координат в плане и высоты при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 при скорости 40 м/с

    • 8.4.1 Результаты поверки считать положительными, если выполняются требования п. 8.3.3.

  • 8.5 Определение погрешности (по уровню вероятности 0,95) определения координат в плане и высоты при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 в статике

    • 8.5.1 Собрать схему в соответствии с рисунком 5. Установить GNSS-антенну GrAnt на пункт геодезический.

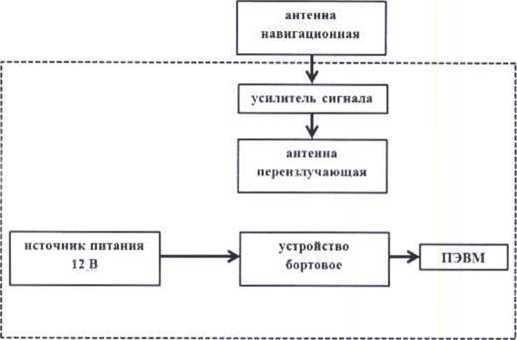

      Рисунок 5 - Схема проведения измерений при определении погрешности определения координат при первичной поверке

      • 8.5.2 Осуществить запись не менее двух ста строк измерительной информации устройства на ПЭВМ при значении геометрического фактора ухудшения точности, рассчитанным устройством, не более 3.

      • 8.5.3 Выполнить действия п.п. 8.3.1.5 -8.3.1.8.

      • 8.5.4 Результаты поверки считать положительными, если погрешность (по уровню вероятности 0,95) определения координат в плане при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 в статике находится в пределах ±15 м, высоты находится в пределах ±20 м.

9 Оформление результатов поверки
  • 9.1 При положительных результатах поверки на устройство выдается свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 В случае отрицательных результатов поверки поверяемое устройство к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель генерального директора -начальник НИО-8

О.В. Денисенко

А.А. Фролов

Начальник лаборатории 842

Приложение к свидетельству №____________

об утверждении типа средств измерений

OI1ИСАНИЕ ТИ11Л СРЕДСТВА ИЗМЕРЕНИЙ

Устройства бортовые БУ ЦСИ 1201.

Назначение средства измерений

Устройства бортовые БУ ЦСИ 1201 (далее - устройства) предназначены для измерений текущих навигационных параметров, определения па их основе координат потребителя в системе координат ПЗ-90.11 и привязки текущего времени устройства к шкале времени UTC.

Описание средства измерений

Принцип действия устройств основан на измерении псевдодальностей и доплеровских смещений частот по сигналам II ICC ГЛОНАСС и GPS в частотном диапазоне L1, определении, хранении и передачи данных о координатах транспортного средства коммуникационному серверу для дальнейшей передачи и обработки в системе взимания платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения транспортными средствами, имеющими разрешенную максимальную массу свыше 12 тонн.

Конструктивно устройство представляет собой корпус с индикаторами, адаптером питания и интерфейсным разъемом. Устройство оснащено платой навигационной для работы по спутниковым сигналам систем ГЛОНАСС и GPS. встроенным блоком антенным, батареей аккумуляторной и микросхемой памяти. К интерфейсному разъему подключается USB кабель (не входит в комплект поставки) для информационного обмена с ПЭВМ.

Примечание [КВК>1]: Какрты памяти нет Есть микросхема памяти

Обмен данными с устройством в режиме штатной эксплуатации осуществляется в соответствии с протоколом GSM.

Внешний вид устройства приведен на рисунках 1-2.

Место нанесения знака утверждения типа

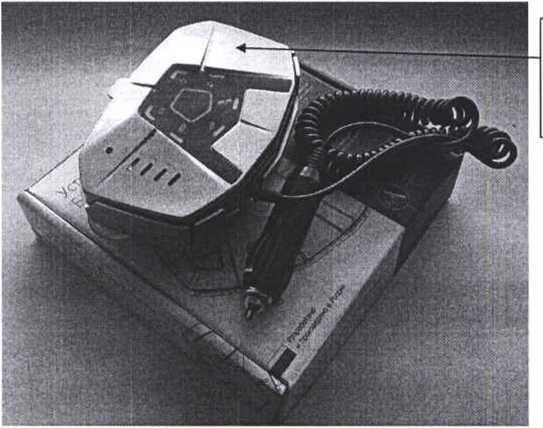

Рисунок I - Общий вид устройства и место нанесения знака об утверждении тина

Места пломбировки от несанкционированного доступа

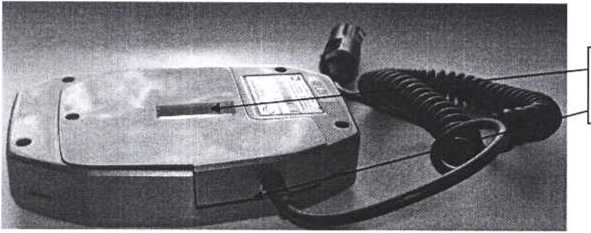

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Метрологические и технические характеристики.

Метрологические и технические характеристики устройства приведены в таблице I. Таблица 1

Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,95) определения координат в плане при работе по сигналам ГЛОНАСС (LI, код СТ) и GPS (LI, код С/А) в диапазоне скоростей от 0 до 40 м/с и геометрическом факторе (PDOP) не более 3. м

± 15

Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,95) определения высоты при работе по сигналам ГЛОНАСС (LI, код СТ) и GPS (L1. код С/А) в диапазоне скоростей от 0 до 40 м/с и геометрическом факторе (PDOP) не более 3, м

±20

Доверительные границы допускаемой инструментальной погрешности привязки текущего времени устройства к шкале времени IJTC, с

± 1

Питание от источника питания постоянного тока . В

от 12 до 24

Потребляемая мощность, Вт, не более

5

Габаритные размеры, мм, не более длина (глубина) х ширина * высота

140x80x40

Масса, кг, не более

0,35

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °C

  • - относительная влажность при 40°С, %, не более

от -40 до 85

93

Примечание [КВЮ2]: С номинальным напряжение - 12 или 24 В

Примечание [КВЮЗ]: Эго размеры устройства? С или без холдера’’

[ Примечание [КВЮ4]: -40 +85

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации «Устройства бортовые БУ ЦСИ 1201. Руководство по эксплуатации ЦВКЕ.464425.001 РЭ» типографским способом, на корпус устройства в виде наклейки.

Комплектность средства измерений

Комплектность устройства приведена в таблице 2.

Таблица 2

Устройство бортовое БУ ЦСИ 1201

1 шт.

Кабель питания

1 шт.

Кронштейн

1 шт.

Присоски

4 шт.

Паспорт

1 шт.

Инструкция по эксплуатации

1 шт.

Поверка

осуществляется в соответствии с документом номер методики «Устройства бортовые БУ ЦСИ 1201. Методика поверки», утвержденным руководителем ГЦИ СИ - заместителем генерального директора ФГУП «ВНИИФТРИ» 24.12.2008 г.

Основные средс тва поверки:

- имитатор сигналов СН-3803М (рсг. № 36528-07), предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА ГНСС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м. по псевдоскорости 0,005 м/с:

имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS GSG-62 (рсг. № 58306-14): предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности по фазе дальпомерно-го кода нс более 1,5 м; предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования скорости изменения беззапросной дальности не более 0,01 м/с.

Сведения о методиках (методах) измерений

Устройства бортовые БУ ЦСИ 1201. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к устройствам бортовым БУ ЦСИ 1201.

ГОСТ Р 8.750-2011 ГСОЕИ. Государственная поверочная схема для координатновременных средств измерений.

ЦВКЕ.464425.001 ТУ.

Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений

Выполнение государственных учетных операций при взимании платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения транспортными средствами, имеющими разрешенную максимальную массу свыше 12 тонн.

Изготовитель

Открытое акционерное общество «Центрсвязьинфор.м»

Юридический адрес: 107023, Москва, ул. Большая Семеновская, д. 11, стр.З.

Почтовый адрес: 105082, Москва, ул. Большая Почтовая, д. 38, стр. 1а Телефон/Факс: +7 (495) 782-00-33 http:// www.csi-msk.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).

Место нахождения (юридический адрес): Российская Федерация, 141570, Московская область. Солнечногорский район, рабочий поселок Мснделесво, промзона ВНИИФТРИ. корпус II.

Почтовый адрес предприятия: Российская Федерация, 141570. Московская область. Солнечногорский район, п/о Менделеево.

Телефон: +7(495) 526-63-00. Факс: +7(495) 526-63-00

E-Mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа№ 30002-13 от 07.10.2013 г.

лист 4

всего листов 4

Заместитель Руководителя Федерального агентства но техническому регулированию и метрологии

С.С. Голубев

« »

2015 г.

м. п.

Приложение к аттестату аккредитации № ________

от «___»_________2013 г.

Лист№ 1

Всего листов 2

ОБЛАСТЬ АККРЕДИТАЦИИ

Закрытою акционерного общества «Специализированное опытно-конструкторское бюро____

___________систем и средств измерений «Вектор» (ЗАО «СОКБ «Вектор»)________________ 111024, г. Москва, ул. Авиамоторная, д. 55 наименование и адрес юридического лица

шифр поверителыюго клейма

В.И. Храменков

Поверка средств измерений c<|iepa действия а песта Га'аккредитации

№ п/п

Вид поверки (первичная при выпуске из производства, первичная при ввозе по импорту, первичная после ремонта, периодическая)

Наименование групп средств измерений

Метрологические характеристики

11римечание

Диапазон измерений

Класс, разряд, погрешность

1

2

3

4

5

6

Измерения геометри1

еских величии

1.

Первичная при выпуске из производства, первичная после ремонта, периодическая

Аппаратура спутниковая навигационная для наземных и транспорт 11 ых с редств

  • 1. Координаты в СК WGS-84;

  • 2. Высота, км от - 1 до 8;

  • 3. Скорость, м/с от Одо 12000;

  • 1. Г1Г измерения координат в плане: не более 2 м;

  • 2. ПГ измерения высоты:

не более 3 м;

  • 3. 111 измерения скорости объекта: не более 0,1 м/с.

Измерении времени и частоты

2.

Первичная при выпуске из производства, первичная после ремонта, периодическая

Аппаратура спутниковая навигационная для наземных и транспортных средств

1 с;

ПГ формирования ШВ синхронизированной с координированной ШВ UTC (SU) при приеме сигналов КИС ГЛОНАСС ±15 0 нс

3.

Первичная при выпуске из производства, первичная после ремонта, периодическая

Аппаратура частотно временной

синх poi 1 изаци и, ста и ци и индикации времени(синхронизация по каналам ГЛОНАСС/GPS)

1 с;

ПГ формирования ШВ синхронизированной с координированной ШВ UTC(SU) при приеме сигналов КНС ГЛОНАСС ±150 нс

4.

Периодическая

Частотомеры

0,01 Гц...2,0 МГц

ПГ ±0,001%

Измерения электрических и магнитных величин

5.

Периодическая

Амперметры постоянного тока

± 1 нА...± 20,5 А

ПГ±0,03%

6.

Периодическая

Вольтметры постоянного тока

±0,1 мкВ...±1020 В

ПГ ±0,004%

Председатель экспертной группы

Приложен к аттестату аккредитив №________

от «___»_________2013

Лист № Всего листов

1

2

3

4

5

6

7.

Периодическая

Вольтметры переменного тока

1 мкВ. ..1020 В

10 Гц...500 кГц

ПГ ±0,04%

8.

Периодическая

Амперметры переменного тока

0.01 мкА...20,5 А

10 Гц...30 кГц

ПГ ±0,2%

9.

Периодическая

Измерители электрического сопротивления, омметры

0,1 мОм... 1100 МОм

Г1Г ±0,01%

10.

11ериодическая

Ватгметры постоянного

гока

10,9 мВт...20,5 кВт

П Г ±0,07%

II.

Периодическая

Ваттметры переменного тока

10,9 мВт.. .20,5 кВт

10 Гц. ..30 кГц

ПГ ±0,3%

12.

Периодическая

Измерители емкости

0,1 пФ... 110 мФ

НГ±1%

13.

Периодическая

Токовые клещи постоянного тока

0...1000 А

ПГ ±0,5%

14.

Периодическая

Токовые клещи переменного тока

0... 1000 А

10 Гц... 30 кГц

ПГ ±0,5%

15.

Периодическая

Измерители

термоеопротивления

-200...+630 °C

ПГ ±0,1%

16.

Периодическая

Измерители температур

- 250. ..+2316 °C

Г1Г ±0,5%

17.

Периодическая

Измерители фаз

0 ...± 179,99°

10 Гц ...30 КГц

ПГ ± 0,2°

18.

Периодическая

Источники питания постоянного тока

0,01 В...300 В

0,05 А... 10 А

ПГ± 1%

Радиотехнические и радиоэлектронные измерения

19.

Периодическая

Осциллографы электронно-лучевые, универсальные, цифровые

0,1 мВ...1000 В

1 нс/дел... 10 сек/д ел

10 Гц...600 МГц т„> 1нс

Г1Г ± 1%

20.

Периодическая

Вольтметры электронные постоянного тока

±0,1мкВ...±1020В

ПГ ±0,004%

21.

Периодическая

Вольтметры электронные переменного тока

1 мВ... 1020 В

10 Гц...500 кГц

ПГ

±0,012 %

1

Заместитель Руководителя

Федеральной службы по аккредитации

Председатель экспертной группы

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
