Федеральное агентство по техническому регулированию и метрологии Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИИ

Анализаторы Xplorer

МЕТОДИКА ПОВЕРКИ

МП 100-251-2018

Екатеринбург 2018 г.

ПРЕДИСЛОВИЕ

  • 1. РАЗРАБОТАНА ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

  • 2. ИСПОЛНИТЕЛЬ зам. зав. лаб. 251 Мигаль П.В.

  • 3. УТВЕРЖДЕНА директором ФГУП «УНИИМ» в 2018 г.

СОДЕРЖАНИЕ

Государственная система обеспечения единства измерений Анализаторы Xplorer.

МП 100-251-2018

Методика поверки

1 Область применения
  • 1.1 Настоящая методика поверки распространяется на анализаторы Xplorer (далее -анализаторы), изготовленные Trace Elemental Instruments, Нидерланды.

  • 1.2 Анализаторы подлежат первичной (до ввода в эксплуатацию и после ремонта) и периодической поверке.

  • 1.3 Интервал между поверками -1 год.

2 Нормативные ссылки
  • 2.1 В настоящей методике поверки использованы ссылки на следующие документы:

  • - ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности»;

  • - Приказ Минтруда России от 24.07.2013 N 328н "Об утверждении Правил по охране труда при эксплуатации электроустановок";

  • - Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельств о поверке».

3 Операции поверки
  • 3.1 При поверке должны быть выполнены операции, указанные в таблице 1.

Таблица I - Операции поверки

Наименование операции

Номер пункта методики по-верки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

9.1

да

да

2 Опробование

9.2

Да

да

3 Проверка метрологических характеристик

9.3

да

да

  • 3.2 В случае невыполнения требований хотя бы к одной из операций, проводится настройка анализатора в соответствии с руководством пользователя (далее - РП). В дальнейшем все операции повторяются вновь, в случае повторного невыполнения требований поверка прекращается, анализатор бракуется и выполняются операции по п. 10.2.

4 Средства поверки
  • 4.1 Для проверки метрологических характеристик применяют:

- стандартный образец массовой доли хлорорганических соединений в нафте ГСО 10741-2016 (интервал аттестованных значений массовой доли от 0,3 до 200 млн'1,

Страница 5 из 8

границы относительной погрешности аттестованного значения при Р=0,95 ±1,0 %);

  • - стандартный образец массовой доли серы в нефтепродуктах ГСО 10202-2013 (интервал аттестованных значений массовой доли от 0,2 до 500 млн’1, границы относительной погрешности аттестованного значения при Р=0,95 ±2,5 %);

  • - стандартный образец массовой доли азота в нефтепродуктах ГСО 10318-2013 (интервал аттестованных значений массовой доли от 0,05 до 10000 млн’1, границы относительной погрешности аттестованного значения при Р=0,95 ±5 %).

  • 4.2 Для контроля внешних влияющих факторов применяют средства измерений температуры и относительной влажности окружающей среды с диапазонами измерений, охватывающими условия по п. 7.

  • 4.3 Средства измерений, применяемые для поверки, должны быть поверены, а стандартные образцы (СО) должны иметь действующие паспорта.

  • 4.4 Допускается применение других средств поверки, обеспечивающих проверку метрологических характеристик с требуемой точностью.

5 Требования к квалификации поверителя
  • 5.1 Персонал, осуществляющий поверку анализаторов, должен ознакомиться с настоящей методикой поверки и иметь опыт работы с физико-химическими средствами измерений.

6 Требования безопасности
  • 6.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.3.019-80, приказа Минтруда России от 24.07.2013 N 328н, а также требования руководства пользователя анализатора.

7 Условия поверки
  • 7.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, °C:          от 5 до 35;

  • - относительная влажность, %, не более:         80.

8 Подготовка к поверке
  • 8.1 Перед проведением поверки анализатор готовят к работе и проводят его настройку в соответствии с руководством пользователя. При необходимости проводят калибровку анализатора.

9 Проведение поверки
  • 9.1 Внешний осмотр

    • 9.1.1 Представленный на поверку анализатор должен быть полностью укомплектован для проведения поверки.

    • 9.1.2 При внешнем осмотре установить наличие обозначения и заводского номера, а также отсутствие повреждений и дефектов, влияющих на работоспособность анализатора.

  • 9.2 Опробование

    • 9.2.1 Опробование происходит в автоматическом режиме при включении анализатора. Об успешном опробовании свидетельствуют зеленые индикаторы в меню «System» программного обеспечения TEIS (далее ПО).

    • 9.2.2 Провести проверку идентификационных данных ПО анализатора. Номер версии ПО выводится на экран ПК при запуске и должен соответствовать требованиям, приведенным в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TEIS

Номер версии ПО (идентификационный номер ПО)

не ниже 1.8

Цифровой идентификатор ПО

-

9.3 Проверка метрологических характеристик

  • 9.3.1 Для определения метрологических характеристик используют стандартные образцы по п. 4.1 в соответствии с таблицей 3.

Таблица 3 - Рекомендуемые СО в зависимости от модификации анализатора

Модификация анализатора

Применяемый стандартный образец

Анализатор Xplorer-X (модификация ТХ)

ГСО 10741-2016 ХН-ПА( 10)

Анализатор Xplorer-X (модификация TS)

ГСО 10202-2013 ССН-ПА(10/УФ)

Анализатор Xplorer-X (модификация TX/TS)

ГСО 10741-2016 ХН-ПА( 10);

ГСО 10202-2013 ССН-ПА(10/УФ)

Анализатор Xplorer-N

ГСО 10318-2013 МДАН-ПА(Ю)

Анализатор Xplorer-S

ГСО 10202-2013 ССН-ПА(10/УФ)

Анализатор Xplorer-NS

ГСО 10318-2013 МДАН-ПА(Ю);

ГСО 10202-2013 ССН-ПА(10/УФ)

  • 9.3.2 При поверке необходимо использовать СО с номинальным значением аттестованной характеристики 10 мг/кг (млн’1) или растворы, приготовленные путем разбавления аликвот соответствующих СО холостой пробой или в чистых органических растворителях с минимальным содержанием аналита (гексан, изооктан или др.). Массовую долю определяемого компонента в растворах СО определяют по формуле

тг

где А - аттестованное значение массовой доли аналита в стандартном образце, мг/кг;

- масса аликвоты стандартного образца, г;

тг - масса раствора стандартного образца, г.

  • 9.3.3 Для определения предела обнаружения проводят измерения выходного сигнала в холостой пробе, а для определения чувствительности и относительного СКО - в стандартном образце не менее трех раз (п>3).

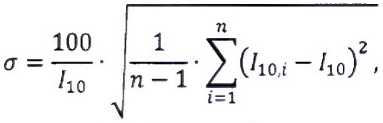

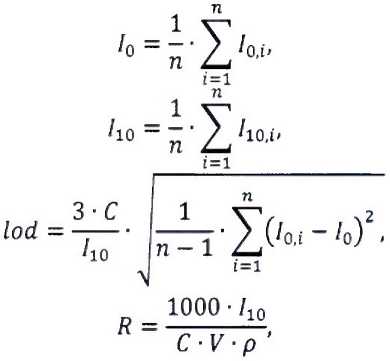

  • 9.3.4 По результатам измерений рассчитывают среднее значение выходного сигнала для холостой пробы (/<?, у.е.) и для СО (Iio, у.е.), предел обнаружения (lod, мг/кг), чувствительность (R. у.е./мкг), и относительное СКО (сг, %) по формулам:

    (2)

    (3)

    (5)

    (6)

где /0д, /10д - Ле результаты измерений выходного сигнала холостой пробы и стандартного образца соответственно, у.е.;

С - содержание аналита в стандартном образце (или его растворе), который использовался при измерении выходного сигнала /10, мг/кг;

V - объем стандартного образца1 2, мм3 (мкл);

р - плотность стандартного образца2, г/см3.

Полученные значения должны соответствовать данным, представленным в таблице 4.

Таблица 4 - Характеристики анализаторов

Наименование характеристик

Значение для моделей

Xplorer-X

Xplorer-N

Xplorer-S

Xplorer-

NS

ТХ

TS

TX.TS

Предел обнаружения, мг/кг, не более:

  • - хлор

  • - сера

  • - азот

0,07

0,2

0,07

0,2

0,03

0,05

0,05

0,03

Чувствительность, у.е./мкг, не менее:

  • - хлор

  • - сера

  • - азот

2 103

2103

2103

2 103

1 106

1 106

1106

1106

Предел допускаемого относительного СКО выходного сигнала, %

2,0

1,0

10 Оформление результатов поверки
  • 10.1 Результаты поверки заносят в протокол произвольной формы. При положительных результатах средство измерений признают пригодным к применению и выдают свидетельство о поверке согласно приказу Минпромторга России от 02.07.2015

Страница 8 из 8 №1815. Знак поверки наносится на лицевую панель анализатора и на свидетельство о поверке в виде оттиска поверительного клейма.

  • 10.2 При отрицательных результатах поверки выдают извещение о непригодности с указанием причин. Средство измерений к применению не допускают.

Разработчик:

П.В. Мигаль

Зам. зав. лаб. 251 ФГУП «УНИИМ»

1

По умолчанию объем вводимой пробы составляет 100 мм3.

2

Принимается равной 0,7 гем3, если в паспорте стандартного образца сведения о плотности отсутствуют.
