Методика поверки «Газоанализаторы трассовые модели SafEye Xenon 700S, SafEye Quasar 900, SafEye Quasar 950, SafEye Quasar 960» (МП 205-05-2016)

УТВЕРЖДАЮ

Н.В. Иванникова

Заместитель директора по юизводственной метрологии

Газоанализаторы трассовые модели SafEye Xenon 700S, SafEye Quasar 900, SafEye Quasar 950, SafEye Quasar 960

Методика поверки

МП 205-05-2016 г. Москва

2016 г.

Настоящая методика распространяется на газоанализаторы трассовые модели SafEye Xenon 700S, SafEye Quasar 900, SafEye Quasar 950, SafEye Quasar 960 (далее - газоанализаторы), изготавливаемые фирмой "SPECTREX INC.", США, и устанавливает методику их первичной и периодической поверок.

Интервал между поверками -1 год.

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки соблюдают требования безопасности, изложенные в руководстве по эксплуатации.

• 2.3 Выполняют требования техники безопасности в соответствии с действующими "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением", "Правилами техники безопасности при эксплуатации электроустановок потребителей".

• 2.4 Не допускается сбрасывать газовые смеси в атмосферу рабочих помещений.

• 2.5 Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

3.1 При проведении поверки применяют средства, указанные в таблице 2 и газовые смеси (ГС), указанные в таблице 3.

Таблица 2

Таблица 3

Примечания.

Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011.

Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82. Азот особой чистоты сорт 2-ой в баллоне под давлением, ГОСТ 9293-74.

4 УСЛОВИЯ ПОВЕРКИ

4.1 При проведении поверки соблюдают следующие условия:

• 5.1 Подготовить к работе эталонные средства измерений или вспомогательные средства поверки в соответствии с требованиями их эксплуатационной документации.

• 5.2 Проверить комплектность поверяемого газоанализатора в соответствии с руководством по эксплуатации.

• 5.3 Подготовить газоанализатор к работе в соответствии с руководством по эксплуатации.

• 5.4 Выдержать ГС в баллонах под давлением и поверяемые газоанализаторы в помещении, в котором будет проводится поверка, в течении не менее 24 ч.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают:

- отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность составных частей газоанализатора;

• - наличие маркировки газоанализатора согласно требованиям руководства по эксплуатации.

Г азоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует вышеперечисленным требованиям.

• 6.2 Опробование

  • 6.2.1 При опробовании проводится проверка функционирования газоанализатора в соответствии с руководством по эксплуатации.

Результат проверки функционирования считают положительным, если газоанализатор переходит в режим измерения и отсутствуют сигналы об отказах.

• 6.3 Подтверждение соответствия программного обеспечения

  • 6.3.1 Подтверждение соответствия ПО газоанализаторов проводится путем проверки соответствия ПО газоанализаторов тому ПО, которые было зафиксировано (внесено в банк данных) при испытаниях для целей утверждения типа.

  • 6.3.2 Для проверки соответствия ПО выполняются следующие операции:

• - проводят визуализацию идентификационных данных ПО газоанализатора (отображение номера версии ПО на дисплее индикатора и/или терминала (при наличии) при включении и/или по запросу через интерфейс RS485/HART);

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа газоанализаторов.

Результат проверки соответствия программного обеспечения считают положительным, если номер версии не ниже указанного в Описании типа.

• 6.4 Определение метрологических характеристик

  • 6.4.1 Определение основной погрешности газоанализатора

Определение основной погрешности газоанализатора проводят в соответствии со схемой, приведенной на рисунке А.1 Приложения А в следующей последовательности:

• - включают питание газоанализатора и прогревают его не менее 10 мин.;

• - на вход газоанализатора подают ГСО ПГС (Таблица 3) в последовательности:

№№ 1-2-3-2-1-3     при первичной поверке;

№№ 1-2-3          при периодической поверке.

Время подачи каждой ГС не менее 120с (при суммарной длине газовых линий не более 2м).

Фиксируют установившиеся показания при подаче ГСО ПГС по дисплею индикатора.

Действительное значение интегральной концентрации газового компонента при подаче i-ой ГС С_д, НКПР-м, рассчитать по формуле 1 для углеводородных газов или по формуле 2 для других газовых компонентов

^НКПР

где L_K - длина кюветы, м;

С - объемная доля газового компонента, указанная в паспорте i-ой ГС, %;

Снкпр ‘ объемная доля газового компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР)^, %.

⁷⁾ - Значение НКПР в соответствии с ГОСТ Р 51330.19-99.

где L_K - длина кюветы, м;

С - объемная доля газового компонента, указанная в паспорте i-ой ГС, %.

Значение основной приведенной погрешности газоанализатора в i-ой точке поверки Ai, %НКПР, для диапазонов измерений, в которых нормированы пределы допускаемой основной приведенной погрешности, находят по формуле

где C_t - результат измерений содержания определяемого компонента на входе газоанализатора, рассчитанный по выходному аналоговому сигналу, довзрывоопасная концентрация, %НКПР или объемная доля, млн'¹;

С_д - действительное значение содержания определяемого компонента, % НКПР, или объемная доля газового компонента, млн'¹, рассчитанное по формулам (1) и (2).

Св - верхнее значение диапазона измерений содержания определяемого компонента, % НКПР, или объемная доля газового компонента, млн'¹

Значение основной относительной погрешности газоанализатора в i-ой точке поверки , %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле:

Результат определения основной погрешности считают положительным, если основная погрешность газоанализатора в каждой точке поверки не превышает значений, указанных в таблицах Б.1, Б.2 Приложения Б для соответствующего компонента.

• 6.4.2 Определение времени установления показаний газоанализатора

Определение времени установления показаний газоанализатора допускается проводить одновременно с определением погрешности по п.6.4.1 при подаче ПГС № 3 в следующем порядке:

• 6.4.2.1 Подать на газоанализатор ГС № 3, зафиксировать установившееся значение показаний газоанализатора;

  6.4.2.2 Рассчитать значение, равное 0,1 от показаний газоанализатора, полученных в п.6.4.2.1;

• 6.4.2.3 Снять насадку с входа газоанализатора, включить секундомер и зафиксировать время достижения показаний, рассчитанных на предыдущем шаге.

Результат считают положительным, если время установления показаний не превышает 5 с.

• 7.1 Результаты поверки газоанализатора заносят в протокол.

• 7.2. Положительные результаты поверки газоанализатора оформляют выдачей Свидетельства о поверке в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).

• 7.3. На газоанализатор, не удовлетворяющие требованиям настоящей методики поверки выдают извещение о непригодности с указанием причин в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).

  Начальник отдела ФГУП "ВНИИМС



  Ш.Р. Фаткудинова

Приложение А

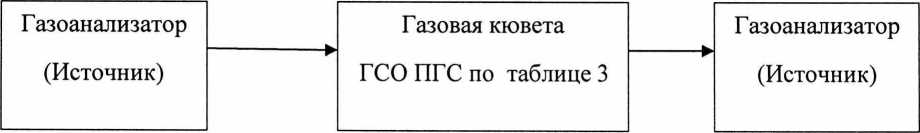

Рисунок А.1 - Схема подачи ГСО ПГС на газоанализаторы при проведении поверки

Приложение Б

Диапазон измерений и пределы допускаемой основной погрешности газоанализаторов

Таблица Б. 1
