УТВЕРЖДАЮ

Генеральный Директор О()()ДСИл/ /

В.Н, Викулин

2016г.

агентство

Система измерений параметров технологического оборудования 373УК09 Методика поверки измерительных каналов

БЛИЖ.401201.100.432 МП

г. Москва

2016 г.

Содержание

8 .1   ВишИниИ осмотр

  • 8.2 .1 Проверка сопротнлеоиия изоляции и целостности электрических цепей

(ЭЦ)Ик,............................................................................

  • 8.2.2  Определение значений сопротивления ЭЦ подключения НИ (от иоанеин

А28 в ШК' до входного разъёма в блоке первиниьх преобразователен )

  • 8.3 с 1 Определение основной погрешности ИК силы постоянного тока, соответ

ствующей значениям абсолютного давления газообразных сред в диапазоне иоеообрзований ПП типа DMP 331

8 3.2 Определение основной [югренп носки И К относительного наряжения. со-о,rвeтc,l'веloшeго значениям абсолютного дэвлииня газообразных сред в диапазоне преобразований ЛП типа ДАВ 068   .

  • 8.3.3  Опиее^<^.^(;ние основной погрешности И К напряжения тюременного тока,

соответствиющего зиачеииям акустического давления в диапазоне 1^'06-разс^1^[ший ПП типа ДХС 514 на опорной частоте 1000 Гц.........

8,3-4 Определение неравномерности амплитуДиЮ-частотной характеристики (АЧХ) И К напряжения переменного тока, соoтвe•■fсевyюlllнпо значениям акустического давлиння в диапазоне преобразований ПП типа ДХС 514 в диапазоне частот от 32 до 8000 Гц. ............................................... 39

  • 8.3.5  Он редели и ис осиовнон погрешности И К нал ряже пи я постоянного тока,

соответствующего зийчуиниям температуры поверхностей ко жиру кии н в диапазоне преобразований ПП типа К (ТХА).....................................

  • 8.3.6  Оптeдeлоиие основной погрешности И К напряжен и я постоянного тока.

соответствиюЩего значениям температуры газообразных, сред и диапазоне ПтеojPооз<Оеll■iИЙ ПП типа А-1 (ТВР)

Приложение А (рекомендуемое) Форма протокола повраии J1омepитeлыlоео (ых)

канала (ов)

Приложение Б (рекомендуемое) Форма протокола градуировки измерительного (ых)

канала (ов)

Приложение В (рекомендуемое) Форма протокола определения неpaвномеpнocти АЧХ....

I Общие положения
  • 1.1 Настоящая Методика распространяется на каналы измерительные (электрическая часть) Системы измерений параметров технологического оборудования 373УК09 (далее ИК) стартового комплекса КРК «Союз-2» космодрома «Восточный».

  • 1.2 И К подлежат первичной и периодической поверке.

  • 1.3 Первичную поверку ИК проводят при вводе Системы в эксплуатацию, а также при замене или ремонте одного или нескольких элементов, входящих в ИК и влияющих на метрологические характеристики (далее MX) этого ИК.

  • 1.4 11ериодической поверке подлежат все ИК находящиеся в эксплуатации.

  • 1.5 Перед началом поверки ИК внимательно изучить руководства по эксплуатации (далее РЭ) на Систему измерений параметров технологического оборудования 373УК09 [1] (далее Система). на компоненты Системы и на средства поверки.

  • 1.6 Все работы при проведении поверки должны производиться с соблюдением требований безопасности, приведённых в РЭ.

  • 1.7 Настоящая методика устанавливает порядок проведения поверки ИК комплектным методом без учёта погрешности Г1П (ПП в состав каналов не входят).

  • 1.8 При комплектом методе определяются метрологические характеристики электрической части ИК (далее MX ЭЧ ИК).

  • 1.9 Настоящая Методика разработана в соответствии с требованиями Рекомендации по межгосударственной стандартизации [2].

  • 1.10 Интервал между поверками - 1 год.

2 Операции поверки
  • 2.1 Перечень операций, которые должны проводиться при поверке ИК, приведён в табли

це I

Таблица I

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

/

2

t

1.Внешний осмотр

8.)

+

+

2.0цробование

8.2

2.1 11роверка сопротивления изоляции и целостности электрических цепей (ЭЦ) ИК

8.2.1

+

4-

2.2 Определение значений сопротивления ЭЦ подключения ПИ (от панели А28 в ШКС до входного разъёма в блоке первичных преобразователей)

8.2.2

+

2.3 Идентификация программного обеспечения.

8.2.3

2.4 Проверка правильности функционирования И К

8.2.4

J

Наименование операции

Номер пункта доку мента по поверке

Проведение операции при

первичной поверке

периодической поверке

/

•»

7

3. Определение метрологических характеристик ПК

8.3

3.1 Определение основной погрешности ПК силы постоянного тока, соответствующей значениям абсолютного давления газообразных сред в диапазоне преобразований ПИ типа DMP 331

8.3.1

+

4-

3.2 Определение основной погрешности ПК относительного напряжения, соответствующего значениям абсолютного давления газообразных сред в диапазоне преобразований ПН типа ДАВ-068

8.3.2

■F

3.3 Определение основной погрешности ПК напряжения переменного тока, соответствующего значениям акустического давления па опорной частоте 1 000 Гц

8.3.3

т

4-

3.3.1 Определение неравномерности амплитудно-частотной характеристики (АЧХ) ПК напряжения переменного тока, соответствующего значениям акустического давления в диапазоне частот от 32 Гц до 8000 Гц

8.3.4

4-

4-

3.4 Определение основной погрешности ПК напряжения постоянного тока, соответствующего значениям температуры поверхностей конструкции в диапазоне преобразований ПП топа К (ТХА)

8.3.5 “

4-

4

3.5 Определение основной погрешности ПК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований ПН типа А-1 (ТВР)

8.3.6

4. Оформление результатов поверки

9

+

3 Средства поверки

3.1 Перечень основных и вспомогательных средств поверки приведён в таблице 2.

Таблица 2

Номер пункта мет од и кн поверки

Наименование и тип (условное обозначение) основного пли bciiumoi агельни-lo средства поверки; обозначение нормативного документа, регламентирующего технические требовании, и (или) метрологические и основные технические характеристики средства поверки

Основные срсдст ва поверки

/

2

8.2

■ Мультиметр-мегаомметр цифровой Fluke 1587 (Госреестр 33752-12), диапазоны измерения:

-электрического сопротивления изоляции от 0.01 МОм до 2 I Ом при входных напряжениях 50. 100, 250. 500. 1000 В;

Номер пункт методики поверки

Наименование и гни (условное обозначение) оеновиого пли bciiomoi агельпк-го средства поверки; обозначение нормативного документ а, ре1ламен t иру-lomei'o техннческне трсбованнн, н (или) метролом 1ческнс н основные rextiii-чсские характеристики средства поверки

Основные средства поверки

/

2

-напряжения постоянного тока от 0 до 1000 В:

-напряжения переменного тока от 0 до 1000 В в диапазоне частот (501 ц...5кГц),

-силы постоянного тока от 0,3 до 400 мА,

-силы переменного тока от 3 до 400 мА,

-тлектрического сопротивления от 0 Ом до 50 МОм

-частоты от 0.5 Гц до 99,99 кГц

-температуря с помощью термопары тина К от минус 40‘С до ±537°С

i Гредслы допускаемой основной погрешности в режиме измерения:

-электричесхого   сопротивления изоляции от   ±(0,03К-т0,05МОм)   до

±(0Дк+О.5ГОм1:

-напряжения постоянного тока от ±{0,001 U+0,1mB) до ±(0.00091J+2B):

-напряжения переменного тока ±(0,02и+0,ЗмВ) до ±(0,02U+3B);

-силы постоянного тока ±(0,0021+20 мкА), ±(0,0021+200 мкЛ):

-силы пермыснного тока ±(0,015 1^^20 мкА), ±(0,015 1+200 мкА):

-электрического соиротиедения ot±(0,009R+0,20m) до ±(0,015 R+30 кОхЦ:

-частоты от ±(0,0011+0,01 Гц) до +(0.001F+10 Гц);

-температуры с помощью термопары типа К (без учета попрр11гности тр мопары) ±(0,01Т+1°С).

8.3.1

■ Калибратор процессов мнагофyнкцотыцльиый Пике 72'5 (Госреестр №52221-12), диапазоны:

-измерения напряжения постоянного тока от минус 0.09 до 0,09 В

-воспрснвводимых значсний напряжения постоянного тока от минус 0,1 до 0,1 В.

-измерения и воспроизведения силы постоянного тока от минус 24 до 24 мЛ;

-измерения частоты перемснмогр токаот 11 цдо 10 кГц:

-воспроизведения частоты переменного тока от 1Гц до 10 кГц:

-измерения и воспроизведения (имитация) выходных сиги ало в термопары (для типа К) (от минус 200 до 1370 °С);

-измерения и воспрнизведения (имитация) выходных еитталов термопарт (для типа Вр) (от о до 2500 °C).

Пределы допускаемой основной погрешности в режиме:

-измерттйя и воспроизведения напряжения пастаяниара тока ±(0,0002и+0,00002В), где Ц-показания калибратора;

-измерения и воспроипведнппя силы постоянного тока ±(0,00021+0.002 мА );

-измерения частоты перемршого тока ±(0,0005F+0.1 Гп), ±(0.0005F±0,U1 к! ц); -воспроиздсднрпя частоты переменного тока ±0,0005F. 0,00251-;

-измерения и воспроизведения (имитации) выходным сигналов термопары (для ■типа К) (без учета погрешности термопары) +1.2°С; +0,8 8°

-в режиме измерения и воспроизведения (имитация) выходных сигналов термопары (для тина ВР) (без учета паррешиасти термопары) + 1,2°С; ±2.5°С.

8.3.2

■ Катушка электрического сопротивления паетаянтаму току РГЗ1 (loape- i

Номер пунсгн Методики поверки

Нинмеиовапие п тип (условиое обозначение) основного или вспомогательно* 1 0 средства поверки; обозначение Нормативного Аок'менг• а, рег.1амензиру-шщеги технические 1рсбованнн. и (иди) метрологические и основные технические характеристики средства поверки

Основные средства поверки

/

2

естр №1162-58), номинальное значение сопротивления 1000 Ом. класс тонкости

0.01

“ Мера электрического сопротивления постоянного тока многозначная

Р3026-2. 7 декад. диапазон воспроизводимых сопротивлений от 0.01 до 11111 1.1 Ом. юл. т. 0.005/1,5*10^’

8.3.3.

8 3.4

■ Генератор сигналов специютьиой и произвольной формы Agilent 33521 А (1'осреесср № 52150-12). частотный диапазон 1мкГц...30МГИ- выходной уровень 1 мВ...10В пик-пик на нагрузке 50 Ом. 2мВ...20В пик-гшк на открытом входе. погрешность установки частоты ±2*10’h; (синусоида) - погрешность установки уровня на 1кГц ±(1%+1мВ). н сравним ер ность АЧХ о'пюсптел ыю 1 кГц 0.1 л В при Г4%0 кГц. коэффициент гармоник <-70 дБи (0.04%) до 20 кГц

■ Гермогигрометр электронный «CENTER'» модель 311 (Росреестр №2212909). диапазон измерения температуры от минус 20°С до ±60 °С (при работе со сменным ГП с НСХ «К» от минус 200%’ до +1370 °С). пределы донуекаемой беконной погрешности ± 0.7%’ (при работе со сменным ГП с ПСХ «К» оз ±(0,3%+1) “С до ±(0.5%+1) °С; диапазон измерения отниснтедыюй влажности оз 10 до 100 %. пределы допускаемой основной погрешности ±2.5 %

Вс^юмш^г^т^1^.т^иые средства поверки

8.2.4. 8.3

■ Блок коммутации испытательных воздействий (БКИВ)

БЛИЖ.403530.004.00! (2 шт.)

8.2.4. 8.3

• Кабель сигнальный РБМ4-55-2Г6IВ-4хbапаlза (техпологическнн)-

БЛИЖ.43 1586.100.016 (эквивалент соединительного кабеля)

  • 3.2 Средства итмереиий. используемые в качестве мер входного сигнала поверяемых ИК2 должны иметь технические характеристики, обеспечивающие поверку в диапазоне измерений поверяемых ПК.

  • 3.3 Измерительная цепь (включая меры входного сигнала). при помощи которой поверяю! МК. должна обеспечивать такую точность измерений, при которой верно неравенство’

А,,<1/3 Дп

где Дн - предел допускаемого абсолютюго значения основион погресвноетн поверяемого И К.

  • 3.4 При проведении поверкн ИК допускается применять средства поверки. не ириведёи-шле в таблице 2, по удовлетворяющие по точности и диапазону измерений гребованиям настоящей методики.

  • 3.5 При проведении поверки ИК должны использоваться средезва измерении у Тверждёи,-ных типов.

  • 3.6 СИ. используемые при поверке. должны быть поверены в соответствии с требованиями приказа №1815 от 02,07.2015 [3] и иметь действующее свидетельство о поверке (знак поверкн).

  • 3.7 СИ лолжиы быть выдержаны в рабочем помешец^зе при условиях. указан н ых в разделе 6 не менее 12 часов до начала поверки.

4 Г|)ебпг<а}пп« к квааиПникчипп! поверпте/icii

Поверка Системы должна осуществляться поверителем, аттссто ванным в установленном порядкс т имеющим опыт поверки и калибровки измерительных систем.

5 Требовании безопасности
  • 5.1 При проведении поверки необходимо соблюдать грсбования безопасности, предусмотрен [1ые действующи ми «Правилами технической эксплуатации электроустановок потребителей» (ПТЭЭП) [4], «Правилами по охране труда при эксплуатации электроусгановою» ([10ТЭУ) [5]. указаниями по безопасности, изложенными в Руководствах по эксплуатации па Систему и иа применяемые средства поверки.

  • 5.2 Персонал. проводящий поверку должен проходить инструктаж по технике безопасности иа рабочем месте и иметь группу элскгробсзопасносги по эксплуатации электроустановок до 1000 В пс ниже третьей.

  • 5.3 При проведении поверки должны соблюдаться следующие требования:

  • - помещение. где проводится поверка. должно быть оборудовано пожарной сигнализацией н средствами пожаротушения;

  • - установку средств поверки проводи гь с таким расчётом, чтобы был обеспечен удобный доступ к ним при проведении работ;

  • - запрещается задавать уровни входного сшнала ИК, превышающие значения макенмаль-пых уровней выходных сигналов первичных преобразователей (ПП) в еоотвегствни с их техническими характеристиками..

6 Условия поверки
  • 6.1 Поверка должна проводиться в нормальных условиях эксплуатации.

  • 6.2 11(111 проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха. °С........................................................25± 10:

  • - относительная влажность воздуха. %.................................................................от 30 до SO:

  • - атмосферное давление, кПа........................................................................от 84 до 106;

мм.рт.ст..............................................................от 630 до 70S;

  • - напряжение питающей сети переменного тока. В .......................................220±22:

  • - частота питающей сети. Гц................................................................................50±^ I

7 Поц-одонка к поБврке

7,1 При ппрведепии повврки должны быть соблюдены следующие условия:

- -технические средства, если они находились в условиях отрицательных температур. либо повышенной влажности, выдержать ие менее 8 часов в условиях, указанных в разделе 6;

-средства поверки должны быть подготовлены в соответствии с их эксплуатационной документацией:

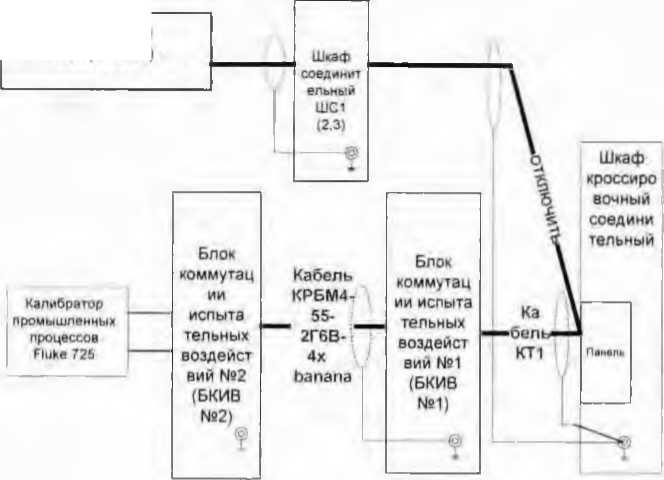

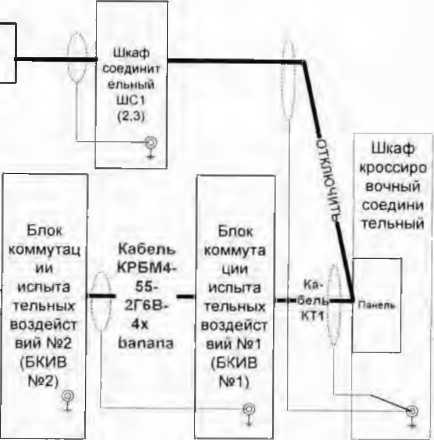

- цепи 1111 должны быть отключены от ЭЧ ИК. Порядок отключения для конкретного И К опиеш в настоящей методике в соответствующем разделе определения метрологических характеристик.

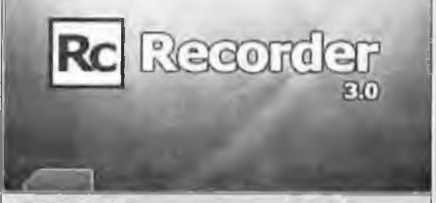

  • 7.2 На&троить притрамму р^'пр'У!.'к.пр1я йншлекаЛли MIC «Recorder» в со»-гве гсо-вии с указаниями [6], для чего выполнить следующие операции:

7.21 Выделить ИК, подлежащий поверке:

  • 7.2.2   Открыть диалоговое окно "Свойства";

  • 7.2.3   Нажать кнопку .ф [ « Добавить граду ировочную характеристику юшала» в открывшемся диалоговом окне «Настройка канала» в разделе «Канальная ГХ»;

  • 7.2.4   Выбрать тип градуировочной характеристики из списка в открывшемся диалоговом окне «Добавление градуировочной характеристики» (рисунок 1), нажать кнопку «добавить», после чего откроется диалоговое окно, вид которого в зависимости от выбранного типа градуировочной характеристики представлен на рисунках 2-7;

    Добавление градуировочной характеристики »_

    Опп градуировочной характеристики

П Загрузить из Е ДГХ

'ЭЙИмпорт из Файла

И Масштабный множитель |чувствиТ1Т"11Н13[ТГь)

ВТ абпица линейной интерпопшин первого порядка А[х-В1

Полином

Добавить      Отмена |

Рисунок 1- Вид диалогового окна «Добавление градуировочной характеристики»

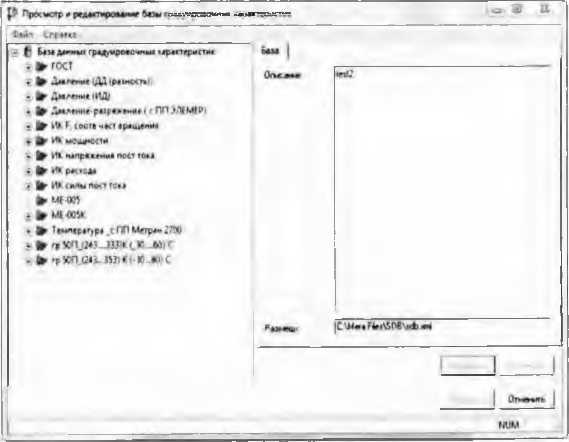

Рисунок 2-Вид диалогового окна ирн выборе вкладки «Загрузить из БДГХ»

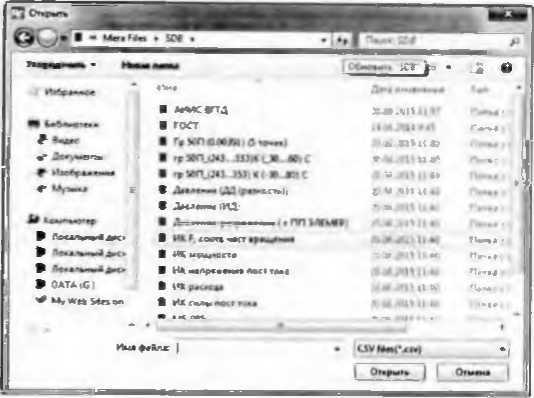

Рисунок 3 Вид диалогового окна при выборе вкладки «Загру зить из файла»

Рисунок 4 Вид диалогового окна

при выборе вкладки «Масштабный множитель (чувствительность)

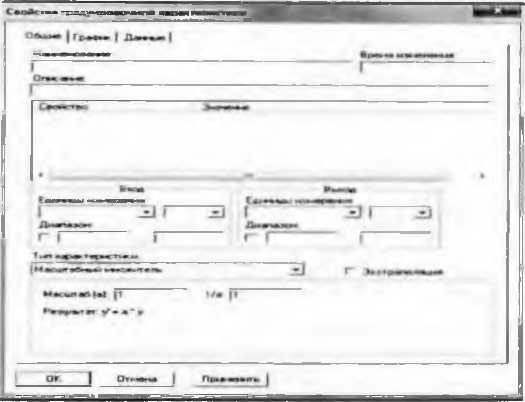

Рисунок 5 Вид диалогового окна

при выборе вкладки «Таблица линейной интерполяции»

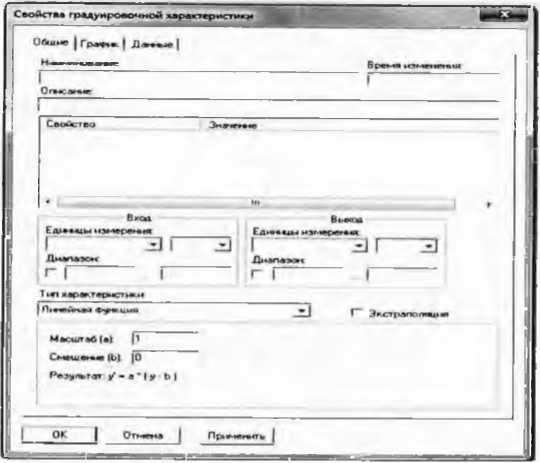

Рисунок 6 Вид диалогового окна при выборе вкладки «А (х-В)»

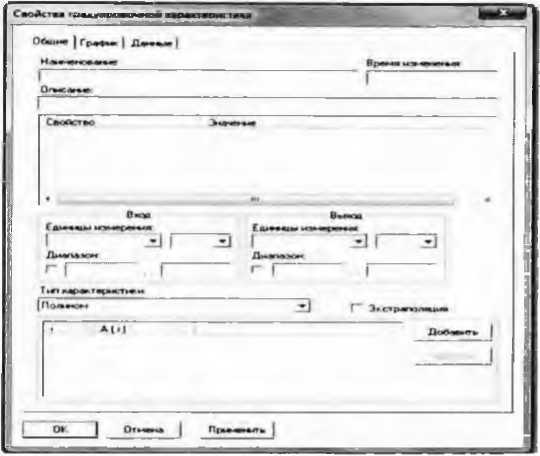

Рисунок 7 Вид диалоговою окна при выборе вкладки «Полином»

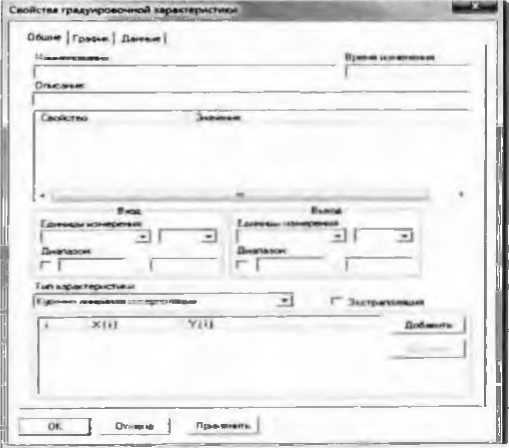

  • 7.2.5 Заполнить ноля доллогоалго оона «Свойства градуиродучрой хаоактерастеки» (занести данные ГХ. соответствующие поверяемому каналу), нажать кнопку «применить», после чего в окне «Настройка канала» в поле сКинилянил ГХ» паяоится наименование тигружен-пои ГХ;

Примечание I - Ори загрузке ГХ из базы данных градуировочных характеристик (БДГХ) в открывшемся диалоговом окне «Просмотр и редактирование базы градуировочных характеристик» (рисунок 2) выбрать характеристику. требуемую для поверяемого ИК, нажать кнопку «выбрать». В БДГХ в папке ГОСТ хранятся ГХ ПП (термопар) по ГОСТ Р 8.585-2001 [7]

Примечание 2 - При выборе вкладки «Импорт из файла» в открывшемся диалоговом окне «Открыть», необходимо указать путь к файлу и имя файла с соответствующей ГХ,

  • 7.2.6   Нажагь кнопку L_LI «Калибровка каната» в открывшемся диалоговом окне «Настройка канала» (рисунок 8», в разделе «Канальная ГХ»:

  • 7.2.7   Выбрать в открывшемся диалоговом окне «Выбор типа градуиров-ки/калибровки/поверки (кана^^1ьная)» (рисунок 9) в разделе "Пронзвести..." следующие настройки: "поверку", "стандартная", "Далее";

Примечание - При определении погрешности ИК напряжения переменного тока, соответствующего значениям акустического давления в диапазоне преобратовапий ПП типа ДХС 514. диалоговое окно "Выбор пша градуировкв..." имеет вид. представленный па рисунке 13.

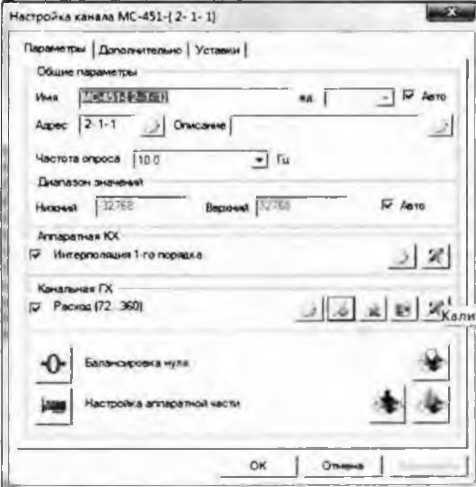

Рисунок 8 Вид диалогового окна «Настройка канала»

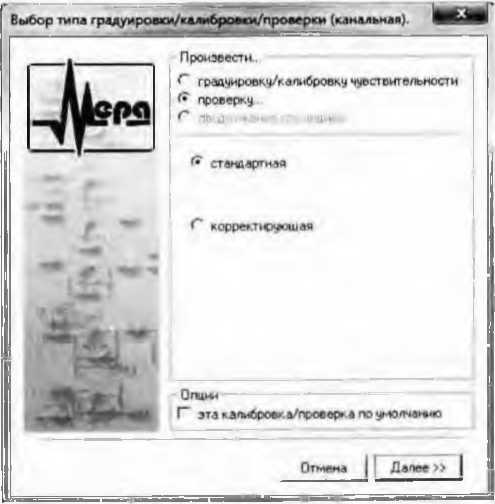

Рисунок 9 Вид диалогового окна

«Выбор типа градуировки/калибровки/повсрки (кашшьная)»

7.3 8 Установтаь в дтьлоговлм окне "Параметры коверки канал ьиня’’ (рису нок Ю) кю дующие зТО-Чения;

- в разделе «Свойства сигнала» в поле "Минимум" - 'значение нижне! 'О предела днаппзона измерения, в поле "Максимум" - значение верхнего предела диапазона измерения, в ноле "Ед. изм." - единицы измерения поверяемого канала;

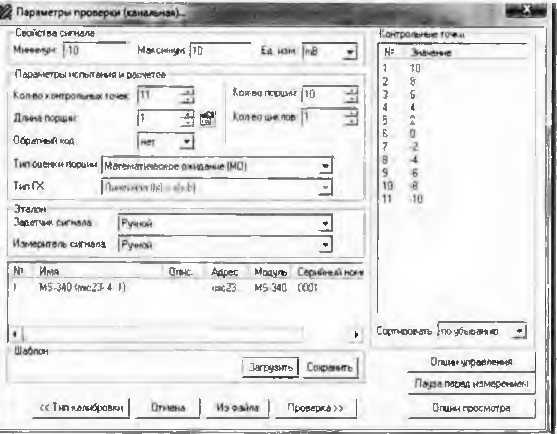

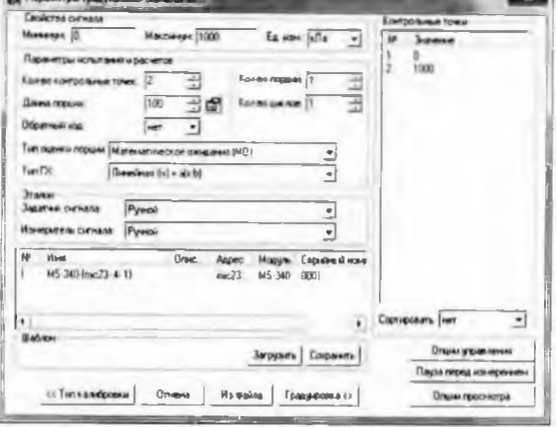

Рисунок 10 Вид диалогового окна «Параметры поверки (канальная)»

  • - в разделе "Параметры поверки канальная" в поле "Количество контрольных точек" - вы* бранное количество точек, в поле "Длина порции" - число, соответствующее "Кол-ву точек усреднения" (при поверке следует устанавливать значение равное 1, т.е. каждый опрос принимается в качестве результата измерения, при калибровке (градуировке) длину порции следует устанавливать соразмерной частоте лискретнзацин используемого в ИК измернтельного модуля из состава MIC-236, в поле "Количество порций" - заданное количество порций, в поле "Количество циклов" - 1, в поле "Обратный ход" - есть или нет. в поле "Тип оценки порции" - математическое ожидание (МО), среднеквадратическое отклонение (СКО), среднеквадратическое значение (С КЗ) или абсолютный максимум в -зависимости от поверяемого И К;

  • - в разделе "Эталон" н поле "Задатчик сигнала" - ручной, в поле "Измеритель сигнала" — ручной. Поле "Контрольные точки" заполняется автоматически с равномерным распределением контрольных точек по диапазону измерения, включая начало и конец диапазона, но в случае необходимости значения контрольных точек следует огредактировать. Для запуска процесса поверки необходимо нажать кнопку "Поверка".

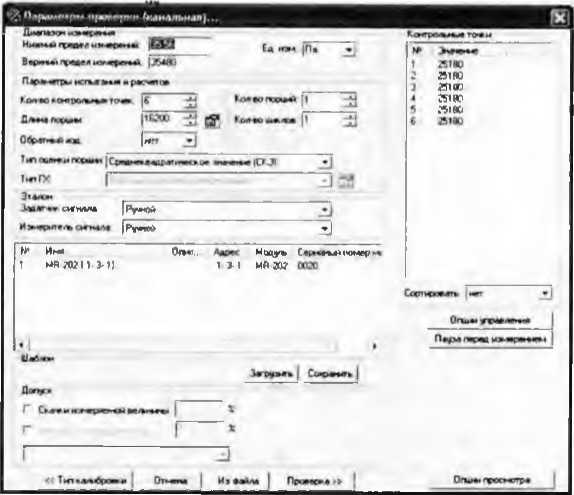

Примечание - Описание настроек при определении неравномерности амплитудно-частотной характери-еп 1ки (ЛЧХ) И К напряжения переменного тока, соответствующего значениям акустического давления в диапазоне преобразований ПП типа ДХС 514, приведены в пп 7.2.8.I ...7.2.8.5

  • 7.2.8.1  Выбрать в диалоговом окне "Выбор типа градуировки/калибровки/поверкн (канальная)» (рисунок 13) в разделе «Произвести...» вкладки «поверку» и «ЛЧХ вручную».

  • 7.2.8.2  Нажать кнопку «Далее».

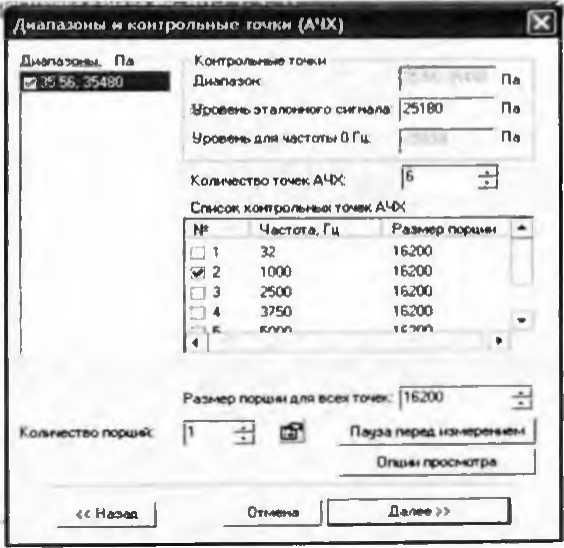

  • 7.2.8.3 Заполни ть ноля в открывшемся диалоговом окне «Диапазоны н контролыпые точки ЛЧХ». представленном на рисунке 14:

- «Уровень эталонного сигнала»;

  • - «Количество точек АЧХ»;

  • - «Размер порции для всех точек» - число, соответствующее количеству точек усреднения.

  • - «Количество порций». Рекомендуемое значение размера порции автоматически отображается в диалоговом окне "Настройка капала..." (рисунок 8), во вкладке "Дополнительно";

  • - «Список контрольных точек АЧХ» в зависимости от требуемого частотного диапазона (заполняется вручную);

  • - О гметить номер контрольной точки со значением опорной частоты.

  • 7.2.8.4  I 1ажать кнопку «Далее»;

  • 7.2.8.5 Задать тип оценки порции в открывшемся диалоговом окне «Параметры поверки канальная», вид которого представлен на рисунке I5 и заполнить поле «Эталон», Поле "Контрольные точки" заполняется автоматически (уровень входного сигнала при определении неравномерности АЧХ одинаков во всем частотном диапазоне). Для запуска процесса поверки необходимо нажать кнопку "Поверка".

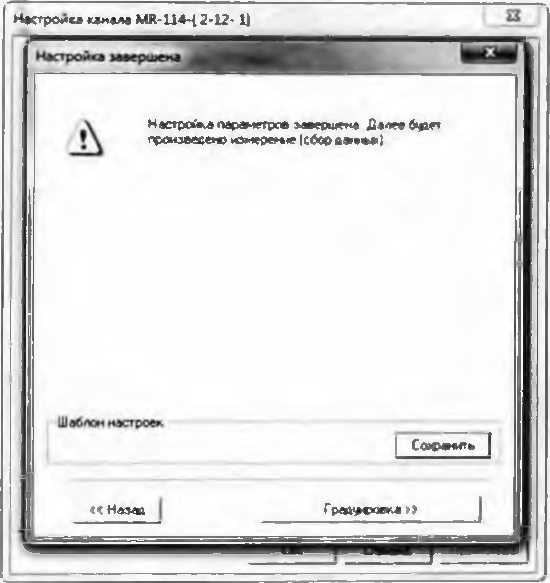

  • 7.2.9   Выйти из ди алогивого окна "Наел рнйст завкр шеиа" (рнсунок !1)в диалоговое ок

но "Измерение" (рисунок 12), нажав кнопку "Поверка";

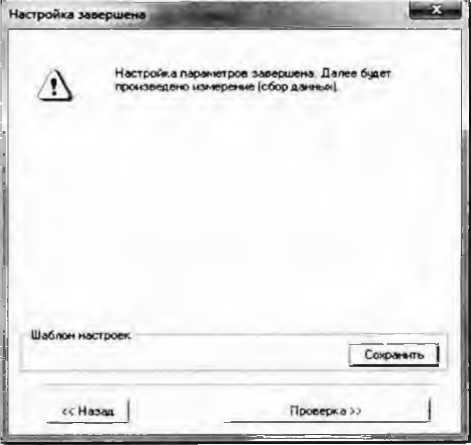

Рисунок I I-Вид диаооггвггг окна «Настройка завершена»

Измерение

Пргонммлигся юмереме: лиамиоо:-10; 10, цикл №1, коиг решения течке №1.

Румое измерение ! (стендал сигнале

Установите зна-м.-ме сигнала ИО              шВ

»

НЕ МЕНЯЙТЕ ЭТАЛОННЫЙ УРОВЕНЬ ДО ПОЯВЛЕНИЯ СЛЕДУЮЩЕГО ПРИГЛАШЕНИЯ!

Заданное знамемте сигнала    I            тВ

Измерение     произведено через Дс

Омена |                   с I Следует №»

Рисунок 12-Вид диалогового окна «Измерение»

Выбор типа г раду и ровни; калибровки/проверки (кокиль.. ' Х|

Произвести ,

Грв»Ф0Ы>/каМ<РЫ1у ч^вствитвгмяостм *• прсеоыж .

Г - . . ~-иж -

с стыларгнв

АХ

f АЧХАЦП

(“ >МИ*'>ФУШМ

f~ ОНЙЛвЭОНЧЯ

Г АЧХ уси/мгегм

* АЧХ цргмч

QnwK -

П эта калнйрмка/премра по умолчанию

Отмана

Далее »

Рису нок 13-Внд диалогового окна

«Выбор типа градуировки/калнбровкНнровсрки (канальная)» при определении неравномерности ЛЧХ

Рисунок 14 Вид диалогового окна «Диапазоны и контрольные точки АЧХ»

Рисунок 15 Вид диалоговою окна «Параметры поверки (канальная)» при определении неравномерности АЧХ

  • 7.2.10 Измерение заданного сигнала выполняется при нажатии кнопки "Следующее".

  • 7.2.11 После измерения последней контрольной точки в диалоговом окне "Измерение завершено" нажать кнопку "Расчёт", выйти в диалоговое окно "Обработка и просмотр измеренных данных" и, работая в диалоговом режиме, сформировать протокол поверки.

  • 7.2.12 После сохранения и просмотра протокола поверки завершить поверку и с помощью кнопки "ОК" выйти из диалогового окна "Настройка канала".

  • 7.2.13 Протокол обработки результатов измерений формируется в виде файла и (или) выводится на печать принтером. Форма протокола приведена в Приложении Л.

8 Проведение поверки 8.1 Внешний всмвтр
  • 8.1.1 ПК не допускаются к поверке, если при внешнем осмотре технических средств, входящих в состав ИК обнаружены следующие дефекты:

  • - несоответствие комплекта технических средств разделу «Комплектность» формуляра:

  • - механические повреждения корпусов, токоведущих частей, лицевых панелей, устройств и элементов, влияющих на работу ИК;

  • - нарушения экранировки линий связи, повреждений изоляции, внешних токо веду тих частей;

  • - внешнв/е повреждения корпусов устройств;

  • - разъёмы устройств имеют видимые разрушения или загрязнения;

  • - внутри устройств находятся незакреплённые предметы.

8.2 Опробование 8.2.1 Проверка сопротивления изоляции it целостности электрических испей (ЭЦ) подключения ПП

К.2.1.1 Последовательность выполнения операций при проверке сопротивления изоляции и целостности подключения ЭЦ ПП приведена в РЭ на Систему (раздел технического обслуживания. ПРИЛОЖЕНИЕ Б) 11 ].

  • 8.2 1.2 Целостность ЭЦ подключения ПП не должна быть нарушена и сопротивление изоляции должно быть не менее 1 МОм (РЭ на Систему раздел технического обслуживания. ПРИЛОЖЕНИЕ Ь) [1].

8.2.2   Определение значений сопротивления кабельных линии (ЭЦ) подключения ПП (от панели А28 в шкафу кросспровочном соединительном (ШКС) до входного разъема в блоке первичных преобразователен (БПП))
  • 8.2.2.1  Последовательность выполнения операций при определении сопротивления ЭЦ подключения ПП ИК приведена в РЭ (раздел технического обслуживания. ПРИЛОЖЕНИЕ Б) [И.

  • 8.2.2.2  Значения сопротивлений кабельных линий (ЭЦ) подключения ПП (от панели поз. А28. расположенной в ШКС до входного разъёма в БПП) для каждого И К не должно превышать значений, нормированных в РЭ < 7 Ом).

8.2.3 Идентификация программного обеспечения
  • 8.2.3.1 Для проверки наименования и версии метрологически значимого программного обеспечения выполнить следующие операции:

  • - запустить программу управления комплексами MIC. двойным щелчком «мыши» на рабочем столе операционной системы;

  • - в открывшемся главном окне программы щелчком правой кнопки «мыши» по пиктограмме в левом верхнем углу открыть контекстное меню «О программе»;

  • - щелчком левой кнопки «мыши» открыть информационное окно программы.

  • 8.2.3.2 Убедиться в соответствии характеристик в информационном окне «О программе», вид которого представлен на рисунке 16. характеристикам программного обеспечения, приведённым ниже

  • - наименование - «МЕКА Recorder»:

  • - идентификационное наименование - scales.dll;

  • - помер версии — 1.0.0.8;

  • - цифровой идентификатор - 24СВС163.

8.2.4  Проверка правильности функционирования ИК

8.2,4.! Зарегистрировать результаты показаний «нулей» при подаче на вход И К с помощью рабочих эталонов значений физических величин равных «О», а также результаты показаний ИК при иолачс на вход с помощью рабочих эталонов значений физических величии равных 0.5 ВП и 1.0 ВЦ

  • 8.2.4.2 Оценить разность значений физических величии, задаваемых рабочим' тталоном и измеренных ПК.

    О прогрмнме

    Версия Д0.7.1а                  WD *5.22

    (сбюркаог 2012021312)

    ЬьмиС литерный мсау*> ---------------------------

    .св-пЛ   вер: | 1(1(18       ID I ГЗКУП163

    www.nppfwa iu                        --

    сотюп@прртет« tu                    | |, Закрыт,, :|

Рисунок I6 - Вид информационного окна программы «Recorder»

X.2.4,3 Убедиться в правильности функционирования ИК.

  • 8.2.4.4 результаты опробовприя ечнтатс уишавтеуворизельньт^ел, нсли показапня ИК со ви а-дают е заданными эталонными значениями в пределах допускаемой погрешности измерения параметра ИК.

8.3 Определение метрологически и характеристик 8.3.1 Определение основнон iЮ1решнигтп ИП силы постоянней! теки, согттутсггую-щтп шачтниим абкгоютнгго оруотичя газообразных крте у диапазоне прсгбразона-iiiill КП тела DMP331
  • 83.1.1 Собрать схему в сооовепспвин с рисунком 17 а цоcлe,ДQвaтельuоктн изложенной в нн. 83.1.2. 8.З.1.З.

  • 8.3.1.2 Отключить (проверить. что отключена) цепь ПП от ЭЧ ИК ;ню чего;

- отстыковать кабель подключенный к разъему №1 (№2. №3 в зависимости от поверяемого И К) группы разъемов «ТКС. ДС» панели ЬЛИЖ.404290.445347 (далее панель поз. А28). расположенной в ШКС БЛИЖ.408320 151.008 (далее 1ИКС);

в шкафу ШКС отстыковать от блока питания МВР-210 поз. А43 (ближний) в зави-0'^110131 03 поверяемого ИК следующие разъёмы кабеля БЛИЖ.431583.011.813.00.01 занМ' 1541084: «17ДС 14ДС 12ДС 13ДС»,«10ДС 7ДС ИДС ЗДС». «4ДС 28ДС 9ДС 1 1ДС», «5ДС 6ДС 1ДС 2ДС» и разъёмы «18ДС 19ДС 20ДС 21ДС», «22ДС 23ДС 24ДС 25ДС» кабеля БЛИЖ.431583.011,813.00.01 зав.№ 1541083:

- к отстыкованному от МВР-210 разъёму (в зависимости от поверяемого ИК) «17ДС НДС 12ДС 13ДС» . «10ДС 7ДС 8ДС ЗДС». «4ДС 28ДС 9ДС НДС». «5ДС 6ДС 1 ДС ЗДС» кабеля БЛИЖ.431583.011.813.00.01 зав.№ 1541084 или к разъёму «18ДС 19ДС 20ДС 21ДС», «22ДС 23ДС 24ДС 25ДС» кабеля БЛИЖ.431583.011.813.00.01 зав.№ 1541083 подсоединить заглушку из комплекта ЗИП.

  • 8.3.1.3 Подключить (вместо отключенного ПИ) калибратор промышленных процессов Fluke 725 через БКИВ № 2 и БКИВ № 1, используя технологические кабели РБМ4-55-2Г6В-4xbanana и КТ1 БД ИЖ. 431586.125.021 (далее КТ1) из состава ЗИП. к разъёму №1 (№2, №3 в зависимости от поверяемого ИК) группы разъёмов «ТКС. ДС» панели поз. А28, расположенной в ШКС, согласно схеме электрической общей БЛИЖ.401201.100.432 Э6 [81. при этом:

  • - БКИВ№1 подключить кабелем КТ1 к разъёму №1 (№2, №3 в зависимости от поверяемого И К) группы разъёмов «ТКС. ДС» панели поз. А28. расположенной в ШКС;

  • - БКИВ №2 подключить кабелем РБМ4-55-2Г6В-4хЬапапа к БКИВ №1, к контактам, соответствующим поверяемому ИК, соблюдая полярность;

  • - калибратор промышленных процессов Fluke 725 подключить к контактам KI и К2 БКИВ № 2, соблюдая полярность.

Подключение к конкретному поверяемому ИК производить согласно таблице 3.

Пример: для поверки ИК «17ДС»:

  • - отстыковать кабель, подключенный к разъёму №1 группы разъёмов «ТКС. ДС» панели поз. А28. расположенной в ШКС;

  • - отстыковать разъём кабеля БЛИЖ.431583.01 1.813.00,01 зав.№ 1541084' «17ДС НДС 12ДС 13ДС», от блока питания МВР-210 поз. А43 (ближний), расположенного в ШКС;

  • - подсоединить заглушку, из комплекта ЗИП к отстыкованному от МВР-210 разъём) «17ДС 14ДС 12ДС 1 ЗДС» кабеля БЛИЖ.431583.011.813.00.01 зав.№ 1541084:

  • - подключить БКИВ №1 кабелем КТ1 к разъёму №1 группы разъемов «ТКС. ДС» панели ПОЗ.А28. расположенной в ШКС;

  • - подключить БКИВ №2 к контактам КЗЗ и К34, К55 БКИВ №1 кабелем РБМ4-55-21 6В-4хbanana;

  • - подключить Fluke 725 к контактам KI и К2 БКИВ №2 .

  • 8.3.1.4 Подать питание на комплекс измерительно-вычислительный М1С-236 и после загрузки операционной системы запустить программу управления комплексами MIC' «Recorder», Порядок работы с программой «Recorder» приведён в Руководстве пользователя [6].

  • 8.3.1.5 Провести необходимые настройки в ПО «Recorder» для поверяемого И К. запустить «ПРОСМОТР»,

    Kovnnevc кзмеритеяьмы й магистррпъко-МОДуЛъный МЮ-2Э?

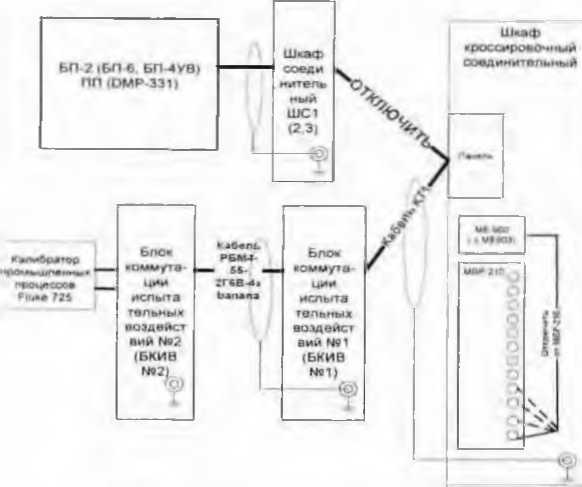

Рисунок ] 7 - Схема определения MX И К силы постоянного тока. соответствующей значениям абсолют плго давления газообразных сред, в диапазоне преобразований ПГ1 пша ГГМР 331

Таблица 3

поз

Условное обозначение ИК. ГИИ блока преобразователей (БПП)

Наименование н № разъема па-пели в ШКС для подключения ЬКИП№1, номера контактов БКИВ№1 (н их назначение) для иод ключей н я Г>КНВ №2

Номера контактов БКИВ №2 для подключения Fluke 725

Цепь ПП до ЭЧ ИК (№ ШС. тип вх, ранена ШС. №Л<! II назначение контактов вх. разъема ШС, тип вых. разъема ШС. №№ н назничоиие контактов вых. разъема ШС - для иодключеинв к панели поз. А28 в ШКС)

Тип блока взры-ВЗ^ЗЛЮЛ-ты.тип и № модуля взрывозащиты согласно схеме зл. соелипе-нил ЬЛИЖ. 401201. 012.432 ')4

Наименование модуля, место установки в Mie-236. отображение канала п МО Recorder

Диапазон измерения модуля

Схс ма под клю че-ННЯ и зме мери ри-тел 1. иото обо-руло лова ва

нна

/

1

J

/

j

А

у

к

9

1

17ДС.

ЬП-2

«ТКС. ДС»: № 1: ЮЗч+Пит К34«- Пии

К1 «-и»

К2 «-»

ШС№ I; ХР7. КИ«*Пит* К2 «-Питв XPI8;

К33«+Пмт» К34 к-Пнт»

МЕ-ЧОПс MEW3 №1 (Л37)

MR-I (4С1: слот № 10;

MR-114 J-I0-I

20 мА

Рис. I7

*>

НДС Ы1-2

«ткс. ДСу: №1;

К35 «+ГИит»:

К36 «- Пиг>

К1 «+»

К2 «-»

ШС№ I;

ХР8;

К1«+Пнт»:

К2 «-Питв; ХР18;

МЕ-ОООс

МГ-903

(А37)

MR 114С1; слот № 10;

MR-I14 J-I0-2

20 мЛ

Рис.

I7

№ II оч

Условное обозначение И К. тип блока п реоб-разова-телей (БЛП)

Наименование и № разъема панели и ШКС для подключения БКИВ №1, номера контактов БКИВ№1 (и их назначение) для подключен ИЯ Б КИВ №2

Номера контактов

БКИВ №2 для подключения Fluke

725

Цепь ПП доЭЧ НК (№ ШС, тип вх. разъема ШС.

и назначение контактов вх. разъема ШС, тип вых. разъема

ШС, №№ и назначение контактов вых. разъема ШС - для подключен ня к панели поз. А28 в ШКС)

Тин блока взрывозащиты. тип и № модуля взрывозащиты согласно схеме эл. соединений БЛИЖ. 401201. 012.432

94

Наименование модуля, место установки в М1С-236, отображение канала в ПО Recorder

Диапазон измерения модуля

С хе ма

ПОД клю че-ния нзме мери ри-тель кого обо-рудо лона нация

/

3

■1

5

б

7

и

9

КЗ 5 «+Пнт»; К36 «- Пит»

3

12ДС, БП-2

«ТКС.дс»; №1;

КЗ 7 к+Пит»;

К38 «- Пит»

К1 «+»

К2 «-»

ШС № 1;

ХР9; К1«+Пит»; К2 «-Пит»;

ХР18;

К37 «+Пит»;

КЗВ « Пит»

МЕ-900 с МЕ-903

№1

(А37)

MR 1 14С1, слот№ 10;

MR-I 141-10-3

20 мА

Рис.

17

4

13ДС.

БП-2

«ТКС, ДС»;

№1;

К39 «+Пит»;

К40 «- Пит»

К1 «+»

К2 «-»

ШС >3- 1;

XPIO;

К1«+Пит»;

К2 «-Пит»;

XPI8;

К39 «+Пит»;

К40«-Пит»

МЕ-900 с МЕ-903

№1

<А37)

MR 1 14CI; слот № 10:

MR-1 I4J-I0-4

20 мА

Рис.

17

5

юдс.

БГ1-6

«ТКС, ДС»; №1;

К41 «+Пит»; К42 «- Пит»

К1 «+» К2 «-»

ШС № 1: ХР11: К1«+Пит»;

К2 «-Пит»;

ХР1.8;

K4I «+Пнт»;

К42 «- Пит»

МЕ-900 с

МЕ-903 №2 (А37)

MR 1 14С1; слот № 10;

MR-1 14J-10-5

20 мА

Рис.

17

6

7ДС.

БП-6

«Т КС. ДС»; №1;

К43 «+Пит», К44 «- Пит»

К1 «+»

К2 «-»

ШС№ 1; ХР12;

К1«+Пит»;

К2 «-Пит»;

ХР18;

К43 «+Пит»; К44 «- Пит»

МЕ-900 с

МЕ-903 №2 (А37)

MR ! I4C1: слот№ 10;

MR-114 1-10-6

20 мА

Рис.

17

7

8ДС,

Б Г1-6

«ТКС. ДС»;

№1;

К45 «+Пит».

К46 «- Пит»

К1 «+»

К2 «-»

ШС№ 1; ХР13;

!<1«+Пит»; К2 «-Пит»: ХР18;

К45«+Пит»;

К46«- Пит»

МЕ-900 с

МЕ-903 №2

(А37)

MR 1 14С1; слот № 10;

MR-1 14 1-10-7

20 мА

Рис.

17

110З

Условное обозначение И К. тип блока II реоб-рачова-телей (БПП)

Наименование н № разъема панели в ШКС для подключения ЬКИВ№1, номера контактов ЬКИВХй!

(и их назначенне) для подключения ЬКИВ №2

Номера контактов ЬКИВ №2 для подключения Fluke 725

Цепь ПП до ЭЧ И К (№ ШС, тип вх. разъема Шс, №№ м назначение контактов вх. разъема ШС.

тип вых. разъема ШС, №№ и назначение контактов вых, разъема шС - для подключен и я к панели поз. А28 в ШКС)

Тип блока взрывозащиты, тип н № модуля взрывозащиты согласно схеме эл, соединении Ь-ЛИЖ. 401201, 012,432

Э4

Наименование модуля, место установки в MIC-236, отображение канала в ПО Recorder

Диапазон измерения модуля

Схе ма

ПОД клю че-1111Я изме мери рп-тел ь ного обо-рудо дова ванна

/

2

з

■1

5

б

7

и

9

8

ЗДС,

ЬП-6

«ТКС, ДС»;

1;

К47 «+Пнт»; К48 «- Пит»

К1 «+»

К2 «-»

ШС № 1;

ХР14; КП-^Пит»;

К2 «-Пит»; ХР18;

К47 «■ Пи т»; К48 «- Пит»

МЕ-900 с

МЕ-903 №2 (А37)

MR 1 14С1; слот Хч 10;

MR-I 14 _1-10-8

20 мА

Рис.

17

9

4ДС,

ЬП-6

«ТКС. ДС»;

Х31;

К49 «+Пит»;

К50 «- Пит»

К1 «+»

К2 «-»

ШС № 1; ХР15;

К1< ■ Пит.»;

К2 «-Пит»;

XPI8;

К49 «+Пит»;

К50 «- Пит»

МЕ-900 с МЕ-903 Х»3 (А37)

MR I 14С1; слот Хн 10;

MR-1 I4J-10-9

20 мА

Рис.

17

10

9ДС.

ЬП-6

«ТКС, ДС»;

Хй2;

КЗЗ «+Пит»;

К34 «- Пит»

К1 «+» К2 «-»

ШС Ха 2;

ХР7;

К1«+Лнт»;

К2 «-Пит»;

XPI8;

КЗЗ «+Пнт»;

К34 «- Пит»

МЕ-900 с МЕ-903 Хч3

(АЗ 7)

MR 1 14CI; слот Х 10;

MR-114J-10-11

20 мЛ

Рис.

17

11

НДС. ЬП-2

«ТКС, ДС»;

Хг2;

К35 «+Пит»;

К36 «- Пит»

К1 «+»

К2 «-»

ШС Xs 2;

ХР8;

К1« >-Пит»; К2 «-Пит»; ХР18;

К35 «+Пнт»; К36 «- Пит»

МЕ-900 с МЕ-903

Xs3 (А37)

MR 1 14С1; слотХв И);

MR-I 141-I0-I2

20 мЛ

Рис.

17

12

5ДС,

ЬП-6

«ТКС, ДС»; Х» 2;

К37 «+Пит»;

K3S «- Пит»

К1 «+»

К2 «-»

ШС Ха 2;

ХР9; К1«-ТПит»; К2 «-Пит»;

ХР18; К| «+11ит»; К2 «- Пнт»

МЕ-900 с МЕ-903

№4

(Л37)

MR 1 14С1; слот Хч I0; MR-I14 _1-10-13

20 мЛ

Рис.

17

13

6ДС,

ЕП-6

«ТКС, ДС»;

Ху2;

К39 «+Пит»;

Kt «+»

К2 «-»

ШС Ха 2;

ХРШ;

К1«+Пнт»:

МЕ-900 с МЕ-903 ла4

MR 1 14CI; слот Хч 10;

MR-I 14 1-10-14

20 м Л

Рис

17

1104

Условное обозначение ПК. гн п блока преобразователен (БПП)

Наименование и № разъема панели в ШКС для подключения

БКИВ№1, номера контактов БКИВ№1 (н их назначение) для подключения

Б КИВ №2

Номера контактов БК И В №2 для подключения Fluke

725

Цепь Г1П до 34 И К (№ ШС, тип вх. разъема ШС, №№ и назначение контактов вх. разъема ШС, тип вых. разъема ШС, №№ и назначение контактов вых. разъема ШС - для подключения к панели поз. А28 в ШКС)

Гил блока взрывозащиты, тип и № модуля взрывозащиты согласно схеме эл. соединений

БД ИЖ. 401201. 012.432 Э4

1 Наименование модуля, место установки в

Ml С-236, отображение канала в ПО Recorder

Диапазон измерения модуля

Схе ма под клю че-иия изме мери ри-тел ь кого обо-рудо дова ва-ння

/

2

.3

5

6

7

я

К40 «- Пит»

К2 «-Пит»;

ХР18;

К39 «+Пит»;

К40 «- Пит»

(А37)

14

1ДС,

БГ1-6

«ТКС, ДС»;

№ 2;

К41 «+Пнт»;

К42 «- Пит»

К1 «+»

К2 «-»

ШС № 2;

XPI1;

К1«+Пнт»;

К2 «-Пит»;

ХР18;

К41 «-ЦП нт»;

К42 «- Пит»

МЕ-900 с

МЕ-903 №4

(А37)

MR 114C1; слот № 10;

MR-I 14 1-10-15

20 мА

Рис.

17

15

2ДС.

БП-6

«ТКС, ДС»;

№ 2;

К43 «+Пит»;

К44 «- П ит»

К1 «+»

К2 «-»

ШС № 2.

XPI2;

К1«+Пит»;

К2 «-Пит»;

ХР18:

К43 «+Пит»;

К44 «- Пит»

МЕ-900 с

МЕ-903 №4 (А37)

MR 1 I4C1: слот№ 10;

MR-1I4J-10-I6

20 мА

Рис.

17

16

18ДС.

БП-4.УВ

«ТКС. ДС»; №3;

КЗЗ «+Пнт»;

К34 «- Пит»

KJ «+»

К2 «-»

ШС № 3;

ХР7;

К1«+Пнт»-;

К2 «-Пит»;

ХР18;

КЗЗ «+Пит»;

К34 «- Пит»

МЕ-900 с

МЕ-903 №1

(АЗ 7)

MR 1 140; слот № 11;

MR-1 141-1 1-1

20 мА

Рис.

17

17

19ДС.

БП-4УВ

«ТКС, ДС»;

№ 3;

К35 «+Пит»;

К36 «- Пит»

К1 «+»

К2 «-»

ШС № 3;

ХР 8;

К1«+Пит»;

К2 «-Пит»;

XPI8;

К35 ч+Пит»;

К36 «- Пит»

МЕ-900 с

МЕ-903

№1

(А37)

MR 1 14С1; слот №11; MR-114 1-11-2

20 мА

Рис.

17

18

20ДС,

БП-4УВ

«ТКС, ДС»;

К»3;

КЗ 7 «+Пнт»;

К38 «- Пит»

KI «+»

К2 «-»

ШС № 3;

ХР9; К1«+Пит»;

К2 «-Пит»;

XPI8;

К37 «+Пит»;

МЕ-900 с

МЕ-903 №1

(А37)

MR 1 I4CI; слот №11: MR-114_l-l 1-3

20 мА

Рис.

17

___________1

поч

Условное обозначение

И К, ТН!1 блока преобразователен (БГ1П)

Наименование и № разъема панели в ШКС для подключения БКИВ №1, номера контактов БКИВ №1 (и их назначение) для подключения БКИВ №2

Номера контактов БКИВ №2 для подключен и я Fluke 725

Цель ПП до ЭЧ ИК (№ ШС. тип вх. разъема ШС, №№ и назначение контактов вх. разъема ШС.

тип вых. разъема ШС, №№ н назначение контактов вых. разъема ШС - для подключения к панели поз. А28 в ШКС)

Тип блока взрывозащиты, тип и № модуля взрывозащиты согласно схеме эл. соединений БЛИЖ. 401201. 012.432

Э4

Наименование модуля, место установки в MIC-236. отображен не канала в ПО Recorder

Диапазон измерения модуля

С хе ма пол клю че-ння П3МС мери ри-тел ь ног о обо-рудо лова ванн я

/

2

i

4

5

6

7

9

К38 «- Пит»

19

21 ДС БГ1-4УВ

«ТКС1, ДС»;

№ 3;

К39 «--Пит»;

К40«-Пнт»

К1 «-Н К2 «-»

ШС Ла 3; ХР 10;

К1 «+Пит»; К2 «-Пит»; ХР18;

КЗ 9 «+Пит»; К40 «- Пит»

МЕ-900 с МЕ-903 №1 {А37)

MR I 14С1; слот К» 11;

MR-1 14J-II-4

20 мА

Рис.

17

20

22ДС, БП-4УВ

«ТКС, ДС»; №3;

К41 «+Пнт»; К42 «- Пит»

К1 «+»

К2 «-»

ШС № 3;

ХР11;

К1 «+Пит»;

К2 «-Пит»;

ХР18;

К4 1 «т-Пнт»; К42 «- Пит»

МЕ-900 с МЕ-903 №2 (А37)

MR 1 14С1; слот Хе 11;

MR-1 14_1-1 1-5

20 мА

Рис.

17

21

23ДС, БП-4УВ

«ТКС, ДС»; №3;

К43 «+Пит»; К44 «- Пнт»

К1 «+»

К2 «-»

ШС X» 3;

ХР12; К1«+Пит»; К2 «-Пит»;

ХР18;

К43 «ч-Пнт»; К44 «- Пнт»

МЕ-900 с

МЕ-903

Ха2

{А37)

MR 1 14С1; слот Ху 1 I; MR-114J-11-6

20 мЛ

Рис.

17

22

24ДС, БП-4УВ

«ТКС, ДС»: №3;

К45 «+Пит»;

К46 «- Пит»

К! «Н»

К2 «-»

ШС Хй 3;

ХР13;

К1«+Пнт»;

К2 «-Пит»;

ХР18;

К45 «+Пит»; К46 «- Пит»

МЕ-900 с

МЕ-903

Хй2

(А37)

MR 1 14С1; слот Л» 11;

MR-I 141-1 1-7

20 м Л

Рис,

17

23

25ДС,

БП-4УВ

«ТКС ДС»; ХуЗ;

К47 «+Пнт»;

К48 «- Пит»

К1 «■+» К2 «-»

ШС Хн 3; ХР14;

К1«+Пит»;

К2 «-Пнт»; ХР18;

МЕ-900 с МЕ-903 №2

(А37)

MR 114GL; слот Ху 11;

MR-1 I4J-1 1-8

20 мЛ

Рис.

17

поз

У слов-

|юе обозначение И К. тип блока преобразователей (ЙПП)

1 [анменова-пне н № разъема панели в ШКе для подключения БКИВ №1, номера контактов (БКИВ№1 (и их назначение) для подключения 1Ю^1В№2

Номера контактов БКИВ №2 для подключения Fluke 725

Цепь ПП доЭЧ И К (№ ШС. гни в.ч. разъема ШС.

№№ н назначение контактов вх. разъема ШС. тип ВЫХ. разъема ШС. №№ и назначение контактов вых. разъема шС - для нб.д1Ы1[аче1Шя к панели поз. А28 в ШКС)

Тип блока взрывозащиты тин и №

Модуля взры во-защиты согласно схеме эл, соединении

БЛИЖ. 401201. 012.432

Э4

Наименование модуля, место установки в MIC-236, отображен не канала в ПО Recorder

Дна-на зон измерения модуля

Схе ма НОД кл |О че-ННЯ ИЗМС мери ри-ТСЛ1. тою обо-рудо дона ва-

ННЯ

1

.1

j

5

0

7

и

V

К47 « +Пнт»;

K4S «- Пит»

  • 8.3.1.6 Выдержать MlC-236 перед началом определения MX ПК после включения пи гания не менее 40 мину Д'.

  • 8.3.1.7 Провести настройку программы в соответствии с п.7.2 настоящей методики,

  • 8.3.1.8 Установить частоту опроса ИК 100 Гц.

  • 8.3.1.9 Провести балансировку «нулят поверяемою ПК для чего:

  • - установить па Fluke 725 «О мА»:

  • - выделить поверяемый ИК правой кнопкой «мыши»;

  • - в открывшемся диалоговом окне левой кнопкой «мыши» открыть вкладку «Свойства»:

  • - в открывшемся диалоговом окне «Настройка канала» нажать кнопку L2J         «Ба

лансировка нуля»:

  • - по завершении балансировки нажать кнопку ОК.

  • 8.3.1 10 Подать на ИК от Fluke 725 эталонные чначення силы постоянного тока, соответствующие значениям абсолютного давления. Эталонные значения силы ностоянпого тока и соответствующие им тначения абсолютного давления приведены в таблице 4.

Таблица 4

Наименование параметра

’-В Н и о

Б.

2

CS гч

нп ДИ и к

X

ГН

Количество

КТ на ДИ.

п

Эталонные знамения силы постоянного тока. мА

Номинальные

значения абсолютного давления.

соответствующие эталонным значениям силы постоянного тока в К 1 ДИ. МПа (Ра.д.э.)

1

J

4

5

б

?

я

Сила постоянного тока, соогветствуюшая значениям абсолютного давления газообразных сред в диапазоне преобразований ПП типа DMР 331

мА (МПа) (бар)

4

(0)

(0)

20

(1) (10)

5

4

0.00

8

0.25

12

0.50

16

0.75

20

1.00

  • 8.3.1.11 Запустить процесс поверки, следуя указаниям диалоговых окоп программы и операциям п.7.2.9. 7.2.10 настоящей методики.

  • 8.3.1.12 Сохранить файл протокола поверки ПК (в случае необходимости распечатать на принтере).

  • 8.3.1.13 Рассчитать значение приведённой погрешности ПК (в протоколе поверки значение по1 решности ПК рассчитывается автоматически):

а) при использовании канальной ГХ (МПа—‘мА) рассчитать значение погрешности ПК. приведённой к ВП по формуле 1

ЭЧ HKi-

(Ра.д.изм1-Ра.д.эО

Р а.д.ВЛ

-100%.

(I)

где

-Рал 1нм I - значение абсолютного давления, соответствующее измеренному значению силы постоянного тока в i-ой точке. МПа:

а | „- значение абсолютного давления, соответствующее эталонному значению силы постоянною тока в i-ой точке. МПа:

-Piui.bii - верхний предел измерения ПК, соответствующий верхнему пределу измерения силы постоянного гока ПК. МПа.

б) при использовании канальной ГХ (код—*мА) или (мА—►мА) рассчитать значение погрешности ПК, приведённой к ДИ по формуле 1а:

ик<—

(Hi3Mi-bi)

t вп ик—1 нп мк

■Х100 %,

(1а)

где

  • - 11ПМ I - измеренное значение силы постоянного тока, мА;

  • - I .)-эталонное значение силы постоянного тока в i-ой точке. мА;

  • - Inn ик - верхний предел измерения силы постоянного тока ИК. мЛ;

  • - Liiif пк - нижний предел измерения силы постоянного тока И К, мЛ.

  • 8.3.1.14 Определить аналогичным образом MX для всех ИК силы постоянного тока, соответствующей значениям абсолютного давления в диапазоне преобразований 1И1 типа DMP 331.

  • 8.3.1.15 Результаты поверки считать положительными, если погрешность измерения силы постоянного тока, соответствующей значениям абсолютного давления в диапазоне преобразований 1111 типа DMP 331 не превышает ± 1.5%0 от ВП (ВП=1МПа) или ± 15% от ДИ (ДИ=16 мА).

  • 8.3.1.16 В случае, если погрешность, рассчитанная но формуле 1 (1а), превышает заданный допуск необходимо провести индивидуальную градуировку ПК в последовательности, изложенной в пи 8 3.1.17. ,8.3.1.20. при этом перед градуировкой необходимо провести пш1аиси-ровку ИК по н. 8.3.10.

Примечамне - Им дивндуапьную (канальную) градуировку И К проводить только в код—*мА. или мА—мА.

  • 8.3.1.17 Настроить программу управления комплексами MIC «Recorder» в соответствии с указаниями [6], для чею выполнить следующие операции:

  • - выделить ИК, подлежащий градуировке;

  • - открыть диалоговое окно ’’Свойства";

  • - в открывшемся диалоговом окне «Настройка канала» (рисунок 8), в разделе «Канал ьная 1“Х» удалить загруженные ГХ, после чего выбрать кнопку «Калибровка канала»;

  • - в 01 крывшемся дишюговом окне "Параметры градуировки (канал ьная)...". вид которого приведён на рисунке 18, установить значения, указанные ниже:

  • - в разделе «Свойства сигнала» в ноле "Минимум" - значение нижнего предела диапазона измерения, в поле "Максимум" - значение верхнего предела диапазона измерения, в поле "Пд, изм." — единицы измерения, поверяемого ИК;

  • - в разделе "Параметры градуировки (кабальная!)...": в поле ’Количество конг‘{1/лЕ>иы^ ю-чек" - выбранное количество точек, в поле "Длина пориши" - число, соответствующее "Кол-иу точек усреднения" (при калибровке (градуировке)) длину порции следует у ста на или ватт, соразмерной частоте дискретизации используемого в И К измерительного модуля из состава M1C236), в поле "Количество порций" - заданное количество порций, в поле "Количество циклов" -1, в поле "Обратный ход" - есть или нет, в поле "Тип оценки порции" - математическое ожидание (МО), среднеквадратическое отклонение (СКО) или средне квадратическое значение (СКЗ) в зависимости от ИК. тип ГХ «Линейная Гх)=а(х-Ь);

  • - в разделе "ЭталоН1" в поле "Задатчик сигнала" - ручной, в ноле "Измеритель снгн^ча" -ручной;

  • - поле "Контрольные точки" заполняется автоматически с равномерным раснрюде.пвнием коотррльных точек ею диапазону измерения, включая начало и конец диапазона, по в случае нео(5.ходиим^<сти значения контрольных точек следует отредактировать, Для запуска процесса градуировки необходимо нажать кнопку "Градуировка";

  • - Т3 дич.юоствог'о окна Настройка завершена" (рисунок 19), нажав кнопку "Градуировка", вый ти в диалоговое окно Измерение" (рисунок 12);

    Рисунок 18 Вид диалогового окна «Параметры градуировки (канальная)»

    Рисунок 19 Вид диалогового окна «Настройка завершена» при проведении градуировки

8 3.1.18 Измерение заданного сигнала вьшпдпиется при иажагни кнопки "Следующее".

  • 8.3.1.19 После измерения последней контрольной точки в диалоговом окне "Измерение завершено" нажать кнопку "Расчет", выйти в диалоговое окно "Обработка и просмотр измеренных данных" и, работая в диалоговом режиме. сформировать протокол градуировки.

  • 8.3.1.20 После сохранения н просмотра протокола градуировки завершить градуировку* сохранить Г X в ЬДГХ и с помощью кнопки "ОК" выйти ит диалогового окна "Настройка капала". Процедура сохранения ГХ в БДГ Х описана в |6].

  • 8.3.1.21 Протокол обработки результатов измерений формируется в виде файла и {н.ш) выводится на печать принтером. Форма протокола градуировки прнведЦеШ в Приложении Ь

  • 8.3.1.22 Повторить операции поверки пп 8.3. I.9...8.3.1.I3.

  • 8.3.1.23 В случае, если после индивидуальной градуировки ПК и последующей поверке И К погрешность измерения силы постоянного тока, соответствующей значениям абсолютною давления в днапазоие преобразований ПП типа DMP 331 превышает ± 1,5% от BII (ВП=1МПа) или ± 1.5% от ДИ (ДИ=16 мА ) ИК бракуется и отправляется в ремонт.

  • 8.3,2 Определение фновноП погрешносгн ИК <тпшсптслыюго нанряженин, соогвег-ствующего значениям абео.но гною давления газообразных сред в диапазоне преобразовании ПП тина ДАВ 068

  • 8.3.2.1 Собрать схему в соответствии с рисунком 20 в последовательности, изложенной в пи 8.3.2.2. 8.3.2.3.

  • 8.3.2.2 Отключить (проверить, что отключена) цель ПП от ЭЧ И К для чего отстыковать кабель, подключенный к разъему №1 (№2, №3) группы разъемов «ПД. У В» панели поз. Л28. расположениой в ШКС (Х» разъема зависит от поверяемого канала).

  • 8.3.2.3 Подключить (вместо опелюченного ПП) внешнюю мостовую схему, собранную из 3-х катушек сопротивления Р331 и многозначной меры электрического сопротивления Р3026-2. через ЬКИВ Ху 2 и ЬКИВ Ху1, используя технологические кабели РЬМ4-55-2Г6В-4хЬапапа и КГ1 из состава ЗИП, к разъему Ху1 (Ху2, ХУЗ) группы разъемов «ПД, У В» напели поз. А28. расположенной в ШКС, согласно схеме электрической общей ЬЛИЖ.401201.100.432 Дб [8|. Значение сопротивления плеч моста R1=R2=R3=R4=1000 Ом, плечо R4 регулируемое. Подключение к конкретному поверяемому ИК производить согласно таблице 5.

Пример: для поверки ИК чЗ УВ»:

  • - огсгыковать кабель, подключенный к разъёму ХУ1 группы разъёмов «ПД. УВ» панели поз. А28, рдспюооянннной в ШКС;

  • - собрать внешнюю х^с-тоуню схему и подключить к контактам KI, К2, КЗ. К4. К55 БКИВ Ху2 соблюдай полярность:

  • - подключить ЬКИВ Ху2 кабелем РЬМ4-55-2Г6В-4хЬапапа к контактам К25. К26, К27, К28, К55 ЬКИВ Х«1. соблюдая полярность;

  • - подключить ЬКИВ Ху1 к разъёму Ху1 группы разъёмов «ПД. У В» панели поз. А28, рас-полкжешюй в ШКС.

  • 8.3.2.4 Подать пнтаинс па комплекс измерительно-вычислитсльпыи M1C-236 и после загрузки операпиоиной системы запустить программу управления комплексами MIC «Recorder». Порядок работы с программой «Recorder» приведен в Руководстве пользователя [6].

  • 8.3.2.5 Провести необходимые настройки в ПО «Recorder» для поверяемтю ИК, запустить «ПРОСМОТР».

  • 8.3.2.6 Выдержать MIC-236 перед началом определения MX ЭЧ И К после включения питания не менее 40 минут.

    P331N82

    1000 Qm

    Шкаф соединит е льны 4

    ШС1

    <rt.<T

    Панель

    БП-УВ (БП-4УВ) ПП (ДАВ 068)

    Блом <оммутации испытательных воздействий (БКИВ N82)

    Шкаф кроссир ОБОЧНЫЙ соедини тельный

    R4

    Р3026-2

    I -КП-

    P331N»1 1000 Ом

    P331N»3

    1000 Ом

Блок коммутации испытательных зоздейств

Ий (БКИВ

Рабочая станция

Комплекс измерительный магистральномодульный MIC-236

1'исунок 20- Схема определения MX И К относительного напряжения, соответствующего значениям абсолютного давления газообразных сред, в диапазоне преобразований П11 гипа ДЛВ 068

  • 8.3.2.7 Провести настройку программы в соответствии с п.7.2 настоящей методики.

  • 8.3.2.8 Установить частоту опроса И К 1200 Гц.

  • 8.3.2.9 Провести балансировку «нуля» поверяемого ИК для чего:

  • - установить значе! же сопротивления на Р3026/2 (R4) =1000 Ом;

  • - выделить поверяемый ИК правой кнопкой «мыши»;

  • - в открывшемся диалоговом окне левой кнопкой «мыши» открыть вкладку «Свойства»;

  • - в открывшемся диалоговом окне «Настройка канала» нажать кнопку           ‘ «Ьа-

лаиснровка нуля»;

  • - зафиксировать значение недобштанса И К {значение иедобаланса не должно превышазь 0,1 % от ВП (что соответствует 0,25 кПа (0.00135мВ. В));

  • - но завершении балансировки нажать кнопку ОК.

  • 8.3.2.10 Подать на ИК значения эталонных уровней относительною напряжения, соответствующие абсолютному давлению газообразных сред в контрольных точках, для чего на Р3026/2 (R4) последовательно установить значения сопротивления, соответствующие разбалансу мостовой схемы в эта^юнных уровнях относительного напряжения. Значения разбаланса мо-стивой схемы, соответствующие эталонным уровням относительного напряжения (для стандартных приведённых значений нормирующего выходного сигнала ПП) и значениям абсолютного давления в контрольных точках приведены в таблице 6.

  • 8.3.2.11 Запустить процесс поверки, следуя указаниям диалоговых окон программы и операциям 7.2.9. ..7.2.10 настоящей методики.

  • 8.3.2.12 Сохранить файл протокола поверки ИК (в случае необходимости распечатан, на Принтере).

Таблица 5

и

о

i

Условное обозначение ИК, тин блока преобразователей

Наименование и № разъема панели в ШКС для подключен ия БКИВ№1, номера контактов БКИВ№1, для подключений БКИВ№2

Номера контактов БКИВ№2 для ПОДКЛЮ чения внешней мостовой схемы

Цепь ПП до ЭЧ ИК (№ ШС, тип вх. и вых разъемов ШС, №№ и назна-+^ие контактов вых разъема ШС для подклю-+ения к панели А28 в ШКС)

Тип блока взрывозашиты, тип и № модуля взрывозащиты согласно схеме зл.соеди нения БЛИЖ. 401201. 012.432

Э4

Наименование модуля. место установки в MIC-236. отображение канала в ПО Recorder

Диапазон измерения модуля

Схема под-клю-+е-имя лзме мери ри-тель по го обо-рудо дова ва-пия

/

2

.1

■1

5

6

7

X

V

1

3 УВ

БП-УВ

«ПД, У В»; № );

К25 «+Вых»; К26 «- Вых»;

К27 «'Пит»;

К28 «-Пит»

К1 «+Вых»; К2 «- Вых»; КЗ «+Пит»;

К4 «-Пит»

1JJC № 1; ХР1;

XP19;

К25 «+Вых»; К26 «- Вых»: К27 «4Пит»;

К28 «-Пит»

МЕ-900 с МЕ-903 №]

(А41)

MR-212, слот№ 14; MR-2I2 1-14-1

±2 мВ/В

Рис,

19

2

4 УВ БП-УВ

«ПД, УВ»; № 1;

К29«+Вых»; КЗО «- Вых»; КЗ 1 «+Пнт»; К32 «-Пит»

К1 «+Вых»; К2 «- Вых»: КЗ «+Пит»;

К4 «-Пнт»

ШС № 1; ХР2;

ХР19;

К29 «+Вых»; КЗО «- Вых»: К31 «+Пит»; К32 «-Пит»

МЕ-900 с МЕ-903 №l,№2 (А41)

MR-212; слот№ 14; MR-2I2 114-2

±2мВ/ В

Рис.

19

3

1 УВ БП-УВ

«ПД, УВ»;

№ 2;

К25 «+Вых»;

К26 «- Вых»;

К27 «+Пмт»;

К28 «-Пит»

К1 «+Вых»; К2 «- Вых»; КЗ «+Пит»;

К4 «-Пит»

ШС № 2; ХР1;

ХР19;

K2S «+Вых»; К26 «- Вых»; К27 «+-ПИТ».;

К28 «-Пит»

МЕ-900 с МЕ-903 №2, №3

(А41)

MR-212; слот № 14;

MR-212_1-

14-3

±2 мВ/В

Рис.

19

4

2 УВ БП-УВ

«ПД, УВ»; №2;

К29 «+Вых»; КЗО «- Вых»; К31 «+Пит»;

КЗ2 «-Пит»

К1 «+Вых»; К2 «- Вых»; КЗ «+Пит»;

К4 «-Лит»

ШС № 2;

ХР2;

ХР19;

К29 «+бых»; КЗО «- Вых»;

КЗ 1 «+Пит»;

К32 «-Пит»

МЕ-900 с МЕ-903 №3 (А41)

MR-212; слот№ 14;

MR-212_1-

14-4

±2 мВ/В

Рис

19

5

18 У В БП-4УВ

«ПД, У В»; № 3;

К25 «+Вых»; К26 «- Вых»;

К27 «+Г1ит»;

К28 «-Пит»

К1 «+Вых»; К2 «- Вых»; КЗ «+Пит»;

К4 «-Пит»

ШС № 3;

ХР1;

ХР19;

К25 «+Вых»; К26 «- Вых»;

К27 «+Пит»;

К28 «-Пит»

МЕ-900 с МЕ-903 № 1

(А42)

MR-212№1; слот № 15; MR-212_1-15-1

±2 мВ/В

Рис.

19

6

19 УВ

БП-4УВ

«ПД, УВ»; №3;

К29 «+Вых»; КЗО «- Вых»;

К1 «+Вых»; К2 «- Вых»; КЗ «+Пит»;

К4 «-Пит»

ШС № 3;

ХР2;

ХР19;

К29 «ЧВых»;

МЕ-900 с МЕ-903 № 1, №2 J.W)

MR-212 №1; слот № 15;

MR-212J-

15-2

±2 мВ/В

Рис

19

и о ч

Условное обозначение ИК, тип блока преобра-но вате-ле»

Наименование п № разъема панели в ШКС для подключения БКИВ№1, номера контактов БКИВ№1, для подключения Б К И В №2

Номера контактов БКИВ №2 для подклю чем ия внешней мостовой схемы

Цеп ь П П до ЭЧ И К (№ ШС.

ТПП 8Х. И ВЫХ разъемов ШС, №№ и назначение контактов вых. разъема ШС

для подключения к панели А28 в ШКС)

Тип блока взрывозащиты, тип и № модуля взрывозащиты согласно схеме эл.соеди нения

БЛИЖ. 40I2U1, 012.432

Э4

Наименование модуля. место установки в М1С-236, отображение канала в ПО Recorder

Диапазон измерения модуля

Схе

ма под-кл ю-че-иия изме мери ригель ного обо-рудо дова ва-иия

/

j

J

5

6

7

8

9

К31 «+Пнт»;

К32- «-Пит»

КЗО «- Вых»; К31 «+Пбтг»; К32- «-Пит»

7

20 УВ БП-4УВ

«ПД, УВ»; №3;

КЗЗ «ч-Вых»; К34 «- Вых»; КЗ 5 «+Пит»;

К36 «-Пит»

К1 «+Вых»; К2 «- Вых»; КЗ «+Пнт»;

К4 «-Пит»

ШС № 3;

ХРЗ;

ХР19;

КЗЗ «+Вых»; К34 «- Вых»; КЗ 5 «+Пит»;

КЗ6 «-Пит»

МЕ-900 с МЕ-903 № 2, № 3

(А42)

MR-212XeI; слот Хе 15; МН-212 115-3

±2

мВ/В

Рис.

19

8

21 УВ

БП-4УВ

«ПД. УВ»; №3;

К37 «+Вых»: К38 «- Вых»;

К39 «+Пнт»;

К40 «-Пит»

К1 «ч-Вых»; К2 «- Вых»; КЗ «--Пит»; К4 «-Пит»

LI.IC.Xe 3:

ХР4;

ХР19;

К37 «+Вых»; КЗЗ «- Вых»; К39 «+Пит»; К40 «-Пит»

МЕ-900 с МЕ-903

ХаЗ

(А42)

MR-212NM; слот Ха 15; MR-212_1-15-4

±2 мВ/В

Рис.

19

9

22 УВ

БП-4УВ

«ПД, У В»; Х;3;

К41 «+Вых»; К42 «- Вых»; К43 «+Пит»; К44 «-Пит»

К1 «+Вых»; К2 «- Вых»; КЗ «+Пит»;

К4 «-Пит»

ШС № 3;

ХР5;

ХР19;

К41 «--Вых»; К42 «- Вых»; К43 «+Пит»;

К44 «-Пит»

МЕ-900 с МЕ-903

Nf 4

(А42)

MR-212 Хе2; слот Х° 116.

MR-212_1-

16-1

±2 мВ/В

Рис.

19

8.3.2.13 Рассчитать значения приведённой погрешности ИК {в протоколе иоверкп значе

ние погрешности И К рассчитывается автоматически):

а) при использовании канальной ГХ (кПа— мВ/В) рассчитать значение погрешности И К

приведённой к ВГ1 по формуле 2:

У

04 ИЮ”

(Ра.д.азм i - РадзО

Рад.ВП ИК

(2)

где

вЛиш i - значение абсолютною давления, соответствующее измеренному значению относительного напряжения в i-ой точке, кПа:

аг((,- значение абсолютного давления, соответствующее эталонному уровню относительного напряжения в i-ofi точке. кПа;

-Рал.uiг ик - верхний предел измерения ИК в единицах абсолютного давления, соответствующий верхнему пределу измерения относительного напряжения ИК. кПа;

о) при использовании канальной ГХ (код—*мВ/В или мВ/B—*мВ/В) рассчитать значение погрешности И К приведённой к ВП по формуле 2а:

}'ЭЧИК1-—-------Х100%,                        (2а)

Пвп нк                                                      '

1 де

  • - U him i - измеренное значение относительного напряжения в i-ой точке. мВ/В;

  • - U „-эталонное значение относительного напряжения в i-ой точке, мВ/В;

  • - Ujjn ик - верхний предел измерения относительного напряжения ИК. мВ/В;

Габлииа6

Наименование

параметра

1

Размерность!

нп ди и к

ВП ДИ ИК

Количество КТ на ДИ, п

Значения эталонных уровней относитель НОТО намряже ния.

мВ/В Из

Значение сопро-про-ТНй-ления эталон лонного нсточ-ни ка

R4

Значения разбаланса мостовой схемы, соответствующие эталон11 ы м уровням относительного напряже-н и я AR

Значения ДОСОЛЮ I'll о го давления в КТ ДИ. соответст вунэщие эталонным уровням относительного напряжения, кПа

(Ра.д.э.)

11ом ii-нал ь-ные значения абсолютного давления в КТ ди. кПа (Ра.д.н)

1

2

3

4

5

6

7

X

9

Iff

Относительное напряжение, соответству ю-щее значениям абсолютного давления газообразных сред, в диапазоне преобразований Г1П типа ДАН 068

мВ/В

(кПа)

0

(0)

1,35

(250)

5

0,0000

1000.00

0.00

0.000

0

0.2700

1001.08

1,08

49.973

50

0,5394

1002.16

2.16

99,892

100

0.8112

1003,25

3,25

150,219

150

1,0802

1004.33

4.33

200.030

200

1,3500

1005.41

5.41

249.787

250

8.3.2.14 Определить аналогичным образом MX для всех ИК относительного напряжения, соответствующего значениям абсолютного давления газообразных сред, в диапазоне преобразований Г1П типа ДАВ 068.

8-3.2.15 Результаты поверки считать положительными, если погрешность измерения относительного напряжения, соответствующего значениям абсолютного давления газообразных сред, в диапазоне преобразований ПП типа ДАВ 068 не превышает ±1.5% oi ВИ (1311=250 кПа (1.35 мВ/В)).

  • 8.3.2.16 В случае, если ишрешшктъ ИК превышает заданный допуск необходимо провести индивидуальную градуировку ИК в последовательности, изложенной в пн 8.3.1.17...8.3.1.20, при этом перед началом градуировки провести балансировку «пуля» но п 8.3.2.9.

Примечание - Индивидуальную (канальную) градуировку ПК проводить только в кол—мВ'В или МВ/В—мВ/В.

  • 8.3.2.17 Повторить операции поверки пп 8,3.2.10...8.3,2.13.

  • 8.3.2.18 В случае, если после индивидуальной градуировки ИК и последующей поверке И К погрешность измерения относительного напряжения, соответствующего значениям абсолютного давления газообразных сред, в диапазоне преобразований ПГ1 типа ДАВ 068 превышает ±1.5% от ВТ 1 ИК бракуется и отправляется в ремонт,

8,3.3 Определение основной погрешности ИК напряжения переменного гика, соответствующего значениям акустического давлении в диапазоне преобразовании ПИ тина ДХС 514 на опорной частоте 1000 Гц
  • 8.3.3.1 Собрать схему в соответствии с рисунком 21 в последовательности, изложенной к пп. 8.3.3.2. 8.3.3.3.

  • 8.3.3.2 Отключить (проверить, что отключена) цепь ПП от ЭЧ ИК для чего отстыковать кабель, подключенный к разъёму №1 (№2) группы разъёмов «ПД. У В» панели поз. А28. расположенной в ШКС (№ разъёма зависит от поверяемого канала).

  • 8.3.3.3 Подключить (вместо отключенного ПП) генератор сигналов произвольной формы Agilent 33521А через БКИВ № 2 и БКИВ №1 к разъему № 1 (или №2 в зависимости от поверяемого ПК) группы разъёмов «ПД. У В» панели поз. А28. расположенной в ШКС. используя технологические кабели РБМ4-55-2Г6В-4хЬапапа и КТ1 из состава ЗИП согласно схеме электрической общей БДИЖ.401201.100.432 36 [8]. Подключение к конкретному поверяемому ИК производить согласно таблице 7.

Пример: для поверки И К «17 ПД»:
  • - отстыковать кабель, подключенный к разъему №1 группы разъемов «ПД. УВ» панели поз. А28. расположенной в ШКС;

  • - подключить генератор Agilent 33521А к контактам К1 и К2 БКИВ №2 соблюдая полярность;

  • - БКИВ №2 подключить к БКИВ №1 к контактам К! и К2 соблюдая полярность;

  • - БКИВ №1 подключить к разъёму № 1 группы «ПД, УВ» панели поз, А28, расположенной в ШКС.

Таблица 7

ПОЗ

Условное обоз* качение канала, тип блока иреоб рочо-нателей (БИН)

Наименование и № разъема напели в шке для подключения БКИВ №1. номера контактов БКИВ№1 для подключения БКИВ №2

Номера контактов

БКИВ №2 ДЛЯ подключе ння

Agilent 33521 А

Цепь ПП до ЭЧ И К (№ ШС. тип вх. разъема ШС, №№ и назначение контактов вх, разъема ШС, ТИП пых. разъема ШС, №№ и назначение контактов вых. разъема ШС - для подключения к панели поз. А28 в 111КС)

Тип блока взрывозащиты. тип и № модуля нчрыво-ЗНЩИ гы согласно схеме зл. соединений БД ИЖ. 401201. 012.432

)4

Наименование модуля, номер по схеме зл. соединений БД И Ж 401201.012,432

34, место установки в MIC-236. отображение канала в ПО Recorder

Диапазон измерения модуля

С хе ма под-клю-чс-иия нчме мери ри-тель 1101’0 обо-рудо лова помня

/

j

4

5

6

7

л

9

1

17 ПД

БП-2

«ПД. УВ»;

№ 1;

К1 «+Вых»;

К2 «-Вых»

KI «+»

К2 «-»

ШС № 1;

ХР7;

К14 «т-Вых»;

К15 «-Вых»:

XPI9;

KI «Выход»;

К2 «Общий»;

МП-900 с

МП-903

№1

(А40)

MR 202 №1-1: слот № 12;

MR 202 1-12-1

12 В

(24 ОН! )

Рис,

20

П

12 ПД

БП-2

«ПД. У В»; № 1;

К! «+»

К2 «-»

ШС № 1; ХР9;

МЕ-900 с

МЕ-903

MR 202 №1-2: слот№ 12;

12 В (24

Рис.

20

№ лич

Условное обозначение канала, тин блока преоб-рало-нателей (БИП)

Наименование и № ралъема панели в ШКС для подключения БКИВ№1, номера контактов БКИВ №1 для подключения БКИВ №2

Номера контактов

БКИВ №2 для подключения

Agilent 33521 Л

Цепь ПП до ЭЧ ИК f№ ШС.

тип вх. ра.зъ-ема ШС, №№ и назначение контактов вх. разъема ШС. тип вых. разъема

ШС, №№ и назначение контактов вых. разъема ШС - для подключения к панели п'оз. Л28 в ШКС)

Тип блока взрывозащиты. тип и № модуля взрывозащиты согласно схеме эл. соединений

БЛИЖ. 401201. 012.432

Э4

Наименование модуля, номер по схеме эл. соединений БЛИЖ 401201.012.432

Э4, место установки в М1С-236, отображение канала в ПО Recorder

Диапазон измерения МОДУЛЯ

Схе ма под-ключе-ннн изме мери ри-тел I. иото ООО -рудо лова ва-иня

/

2

л

4

5

6

7

Л

9

К5 «+Вы.х»; Кб «- Вых»

К14 «+Вых»; К15 «- Вых»; ХР59;

К5 «Выход»; Кб «Общий»

№1 (А40)

MR 202 1-12-2

бит)

J

ю ПД БМ-6

«ПД. УВ»;

1; К9 «+Вых»; К10 «- Вых»

К1 «ж»

К2 «-»

ШС № 1:

XPI 1;

К14 «+Вых»; KI5 «- Вых»;

XPI9;

К9 «Выход» КЮ «Общий»

МЕ-900 с МЕ-903 №2 (А40)

MR 202 №1-3: слот№ 12;

MR 202_l-12-3

12 В

(24 бит)

Рие.

20

4

3 ПД Б11-6

«ПД, УВ»; № I;

К13«+Вых»;

К14 «- Вых»

К1 «ж» К2 «-»

ШС № 1;

XPI4;

К14 «+Вых»;

KI5 «- Вых»; ХР19;

KI3 «Выход»: К14 «Общин»

МЕ-900 с МЕ-903 №2 (А40)

MR 202 №1-4; елот№ 12;

MR 202 _ 1-12-4

12 В (24 бит)

Рис.

20

5

4 ПД

ЬП-6

«ПД, УВ»; № I:

К17«+Вых»;

К18 «- Вых»

К1 «+» К2 «-»

ШС № 1;

ХР15;

К14 «*-Вых»;

К15 «- Вых»;

XPI9;

К17 «Выход»;

К18 «Общий»

МЕ-900 с МЕ-903 №3 (А40)

MR 202 №2-1; слот № 13;

MR 202J-13-1

12 В

(24 бит)

Рис.

20

6

9ПД

БП-6

«ПД, УВ»; №2;

К1 « + Вых»; К2 «- Вых»

К1 «+» К2 «-»

ШС № 2;

ХР7;

К14 «+Вых»:

К15 «- Вых»;

ХР19;

К1 «Выход»;

К2 «Общий»

МЕ-900 с

МЕ-903 №1 (А39)

MR 202№1-1; слот № 4;

MR 202_1-4-1

12 В (24 бит)

Рис.

20

7

i I ПД

БП-2

«ПД. УВ»; №2;

К1 «+»

К2 «-»

ШС № 2; ХР8;

МЕ-900 с

МЕ-903

MR 202 №1-2; слот № 4;

12 В

(24

Рис,

20

№ поз

Условное обозначение канала, тип блока преобразователей (Б ПИ)

Наименование и № разъема панели в ШКС для подключения БКИВ № 1.

номера контактов БКИВ№1 ДЛЯ подключения

БКИВ №2

Номера контактов

БКИВ №2 ДЛЯ подключения

Agilent 33521 А

Цепь Г1П до ЭЧ И К (№ ШС. тип вх. разъема ШС. №№ и назначение контактов вх. разъема ШС.

тип вых. разъем а

ШС, №№и назначение контактов вых. разъема

ШС - для подключения к панели поз. А28 в ШКС)

Тип блока взрывозащиты, тип и № модуля взрывозащиты согласно схеме эл. соединений

БД ИЖ. 401201. 012.432 94

11аименован)!е модуля, номер по схеме эл. соединений Б Л ИЖ 401201.012.432 94.

место установки

в

MIC-236. отображение канала в ПО Recorder

Диапазон измерения модуля

С хе ма под-кл ю-че-ния изме мери ри-тел ь HOI О обору ДО лова ва-иия

1

j

з

4

т

6

7

X

9

К5 «+Вых»; Кб «- Вых»

KI4 «+Вых»; К15 «- Вых»; ХР19;

К5 «Выход»; Кб «Общий»

№1

(А39)

MR 202 I -4-2

бит)

8

1 ИД Ы1-6

«ПД, У В»;

№ 2:

К9 «+Вых»;

К10 «- Вых»

К| «+»

К2 «-»

ШС № 2:

XP1I;

К14 «+Вы.х»;

К15 «- Вых»;

ХР19;

К9 «Выход»;

К10 «Общий»

МЕ-900 с

МЕ-903 №2 (А39)

MR 202 №1-3: слот № 4;

MR 202 1-4-3

12 В

(24 бит)

Рис,

20

9

2ПД

БП-6

«ПД. УВ»: № 2;

К13«+Вых»;

KI4 «- Вых»

К) «+»

К2 «-»

ШС № 2;

XPI2;

К14 «+Вых»;

К15 «- Вых»;

ХР19;

К]3 «Выход»;

KI4 «Общий»

МЕ-900 с МЕ-903 №2 (А39)

MR 202 №1-4: слот №.’ 4;

MR 202 1-4-4

12 В

(24 бит)

Рис.

20

  • 8.3.3.4 Подать питание на комплекс измерительно-вычислительный MIC-236 и после загрузки операционной системы запустить программу управления комплексами MIC «Recorder». Порядок работы с программой «Recorder» Приведён в Руководстве пользователя [6].

  • 8.3.3.5 Провести необходимые настройки в ПО «Recorder» для поверяемого ПК, запусти)ь «ПРОСМОТР».

  • 8.3.3.6 Выдержать MIC-236 перед началом определения MX ПК после включения питания не менее 40 минут.

  • 8.3.3.7 Провести настройку программы в соответствии с п.7.2 настоящей методики.

  • 8.3.3.8 Установить частоту опроса ПК 27000 Гц.

  • 8.3.3.9 Подать па ПК от генератора Agilent 3352! А эталонные значения напряжения переменного тока (С’КЗ) частотой 1000 Гц. соответствующие значениям акустического давления. Эталонные значения напряжения переменного тока ((КЗ и амплитуда) частотой 1000 Г ц, соответствующие поминальным уровням акустического давления приведены в таблице 8

Таблица 8

Наименование параметра

Размерность

НГ1 ДИ И К

X

S

5J

Количество КТ на ДИ. п

Эталонные значения напряжения переменного тока соответствующие номинальным уровням акустического давления, мВ

Номинальные значения уровня акустического давления в КТ ДИ, дБ

L pit ом

(относительно

Ро=20 мкПа)

Поминальные значения акуст н-чее-KO1 о давления в КТ ДИ. Па Рк ном

С КЗ.

Амплиту

да.

' 1 1 амил

/

7

j

/

Л

6

7

к

1 Спряжение переменного тока, соответствующее значениям акустического давления в диапазоне преобразований ПП тина ДХС 514

мВ (ДБ) (Па)

4,978 (125) (35.56)

4967,000 (185) (35480)

6

4.978

7.040

125,00

35.56

49.780

70.400

145.00

355.60

497.800

704.000

165.00

3556,00

2793.000

3950.000

180,00

19950.00

3513,000

4968,000

181,97

25093,00

4967.000

7024.000

1 85.00

35480.00

  • 8.3.3.10 Запустить процесс поверки, следуя указаниям диалоговых окон программы и операциям 7.2,9...7.2.10 настоящей методики.

  • 8.3.3.11 Сохранить файл протокола поверки ИК (в случае необходимости распечатать на принтере).

  • 8.3.3.12 Рассчитать значение относительной погрешности ИК (в протоколе поверки значение погрешности ПК рассчитывается автоматически).

а) при использовании канальной ГХ (Па—*мВ) рассчитать значение относительной погрешности ИК по формуле 3:

<5Рах эч ик1 = Р" ‘р‘ Рп> 100 (%),                      (3)

Рн1

где

-Р изм1,- значение акустического давления, соответствующее измеренному напряжению переменного тока в i-ой точке. Па;

-I’ui- номинальное значение акустического давления, соответствующее эталонному значению напряжения переменного тока в i-ой точке. Па.

о) при использовании канальной 1 X (код—*мВ. мВ—+мВ) рассчитать значение относительной погрешности И К по формуле За:

i               ■ Ui-[3Mi-U3i . _ _ ...                                                ,

OU ax эч ИК1 = ——— 100 % ,                 (3a)

гле

-Uhtm i-измеренное значение напряжения переменного тока, соответствующее значению акуст нческого давления в i-ой точке. мВ;

  • — l/ai-эталонное значение напряжения переменного тока, соответствующее значению аку-стическог о давления в i-ой точке, мВ.

  • 8.3.3.13 Выразить основную относительную погрешность ИК в дБ:

а) нрн использовании канальной ГХ (Па—» мВ) выразить относительную погрешность ИК но формуле 4'

Л ах эч икг =20 lg ^14--——J,                     44)

где

-бРахэч нк/- значение относительной погрешноети ИК в i-ой точке (с учётом знака), рассчитываемое по формуле 3, %.

б) при использовании канальной ГХ (код—мВ, мВ->мВ) выразить отюсителы-н^ю погрешность И К по формуле 4а:

Л ах эч гзис =20 1.   4--——),                      (4а)

где

  • - 6IUax эч ик/- значение относительной погрешности ИК в i-ой точке (с учётом знака), рае-счи гынаемое по формуле За, %.

  • 8.3.3.14 Определить аналогичным образом относительную погфсшноеть па опорной чаето-ie ИШО 1ц для всех ИК.

  • 8.3.3.15 Относительная погрешность измерения напряжения переменного тока, соответствующего значениям акустического давления в диапазоне преобразований ПИ тина ДХС 514 на опорной частоте 1000 Гц не должна превышает ±8 % от ИВ (±0,7 дБ).

  • 8.3.3.16 В случае, если относительная погрешность измерения напряжения переменного тока, соответствующего значениям акустического давления. на опорной частоте 1000 Г п превышает заданный допуск необходимо провести индивидуальную градуировку И К в последова-пелыюст и аналогичной изложенной в 8.3,1.17.-.8.3.1.20.

Примечание - Индивидуальную (канальную) градуировку ИК проводить только в код—-мН или мП—-мВ

  • 8.3.3.17 Повторить операции поверки пн 8.3.3.7....8.3.3.13.

  • 8.3.3.18 В случае, если относительная погрешность измерения напряжения переменного тока, соответствующего значениям акустического давления на опорной частоте 1000 Гц нс превышает заданный допуск необходимо определить неравномерность амплитудно-частотной характеристики (АЧХ) И К в [юследовательности, изложенной в подразделе 8.3.4.

8.3.3,10 В случае, если поели пидгевидугитьиой грндй нрешки ИК и пос ли дующей иоверкп И К ногреишость измерения напряжения переменного тока, соответствующего значениям акустического давления в диапазоне преобразований ИП типа ДХС 5)4 на опорной частоте 1000 Гц превышает ± 8 % от ИВ (±0,7 дБ) И К бракуется и отправляется в ремонт.

  • 8.3.4 Определение неравномерности амплитудно-частотной характеристики (АЧХ) И К напряжения неременного тока, соответствующего значениям акустического давления в диапазоне частот от 32 до 8000 Гц

  • 8.3.4.1 Повторить операции пи 8.3.3 1 ...8.3.3.8.

  • 8.3.4.2 Подать на ИК от генератора Agilent 33521А эталонный сигнал синусоидальной формы амплитудой 4968 мВ (35)3 мВ (СКЧ)) частотой 1000 Гц и, включив Recorder в режиме «ПРОСМОТР» убедиться в правильности показаний ИК. Для определения неравномерности АЧХ и частотном диапазоне (32...8000) Гц использовать следующие частоты эталонного сигнала 32 Гц; 1000 Гц: 2500 Гц. 3750 Гц, 5000 Гц; 8000 Гц.

  • 8.3.4.3 Запустить процесс поверки, следуя указаниям диалоговых окон программы и операциям и.7.2.9...7.2.10 настоящей методики, используя при этом настройки для определения неравномерности АЧХ (примечание к и.7.2.8).

  • 8.3.4.4 Сохранить файл протокола поверки (определение неравномерности АЧХ) ИК. в случае необходимости распечатать на принтере. Рекомендуемая форма протокола определения неравномерности АЧХ приведена в Приложении В.

  • 8.3.4.5 Определить значения неравномерности АЧХ ИК:

а) при использовании канальной ГХ (Па—мВ) по формуле 5;

БП-2 (БП-8) ПП { ДХС 514)

>|ШЫ| Г. ЧНН

NHrlHUMB mnwWtwm

1 сиер.пчр

Agilcni

3.1521 A

v

1

КРБМ4-

55-2Г6В-4Х banana

I’aiM’MJ* LTUHbtUR

Рисунок 21- Схема определения MX ПК напряжения переменного тока, соответствующего значениям акустического давления.

в диапазоне преобразований ПП гнпа ДХС 514

Шкаф соединит ельный

llluup KplKXHpU ЯИЧНЫЙ CIMSANMII? tf.lbllMH

I InHupb

Комн ickv измсри i ен,иып

«111 1ICI|MI,II.IIO-MO.U ll.lll.lll

MIC-.1 Mb

где

-Ризмг - значение акустического давления, соответствующее измеренному напряжению переменного тока на Гой частоте. Па;

-Piofio - значение акустического давления, соответствующее измеренному напряжению переменного тока на опорной частоте 1000 Гц, Г1а.

б) при использовании канальной ГХ (код — мВ. мВ — мВ) по формуле 5а;

5 ачх эч и Kt =20 lg (~£)  (дБ),

(5а)

где

  • - LliBMt - измеренное значение напряжения переменного тока, соответствующее значению акустического давления на i-oit частоте. мВ;

  • - Uакт ~ измеренное значение напряжения переменного тока, соответствующее значению акустического давления па опорной частоте 1000 Гц. мВ.

  • 8.3.4.6 Определить аналогичным образом неравномерность АЧХ для всех ИК.

  • 8.3.4.7 Неравномерность АЧХ ИК напряжения переменного тока, соответствующего значениям акустического давления в частотном диапазоне от 32 до 8000 Г ц не должна превышать ±1.0 дБ (±12%) в противном случае И К бракуется и отправляется в ремонт.

  • 8.3.4.8 Результаты поверки ИК напряжения переменного тока, соответствующего значениям акустического давления в диапазоне преобразований ПП типа ДХС 514. считать положительными. если;

а) относительная погрешность ИК на опорной частоте 1000 Гц не превышает ±Х% от ИВ (±0,7 дБ).

и

б) неравномерность АЧХ ИК в частотном диапазоне от 32 до 8000 Гц не превышает ±1.0 дБ (±12%).

В про гн ином случае И К бракуется и отправляется в ремонт.

  • 8.3.5 Определение основной погрешности И К напряжения постоя иного тока, соответствующего значениям температуры поверхностей конструкции в диапазоне преобразований ПП тина К (ТХА)

  • 8.3.5.1 Собрать схему в соответствии с рисунком 22 в последовательности, изложенной в нм. 8.3.52, 8.3.5.3.

  • 8.3.5.2 Отключить цепь ПП (проверить. что отключена) от'34 И К для чего отстыковать кабель, подключенный к разъёму №1 (№2, №3) группы разъёмов «ТП, ТГ» панели А28, расположенной в ШКС (№ разъёма зависит от поверяемого ИК).

  • 8.3.5.3 Подключить (вместо отключенного ПП) Fluke 725 через БКИВ № 2 и БКИВ №1 к ритъёму №1 (Х«2, №3 в зависимости от поверяемого ИК) группы разъёмов «ТП, ГГ» панели поз. Л28 расположенной в ШКС. используя технологические кабели РБМ4-55-2Г бВМхЬапапц и К ' 1 I из состава ЗИП, согласно схеме электрической общей ЬЛИЖ.4012()1_100.432 Э6 [8]. Копстрх к-инпnг в преобразователе термоэлектрическом гипа ТП-К установлены две термопары инна К. что соответствует двум ИК. Подключение к конкретному поверяемому И К производи и> сот лас-но таблице 9.

Пример для поверки ИК «10 ТП ХА (ХА №])»:

  • - отстыковать кабель, нодтэлоченный к разъёму №1 группы разъёмов «ТП. ТГ» нтнелп поз. А28, расположи той в ШКС;

  • - подключи 1 ь Fluke 725 к кготактам К1 и К2 БКИВ №2:

  • - БКИВ №2 подключить к БКИВ №1:

  • - БКИВ №1 подключить к разъёму № 1 группы разъёмов «ТП. ТГ» панели поз. А28. рас-оолижеиоой в ШКС.

  • 8.3.5.4 Подать питание на комплекс нзмернт^е^л^[^т^ол^ьцц1л^1ительньш MIC-236 н после загрузки операционной снстемы запуентть программу управления комплексами М1С «Recorder» Порядок работы! с программой «Recorder» приведён в Руководстве пользователя [6].

  • 8.3.5.5 Провести необходимые ньегтойки в ПО «Recorder» для повсряемого ИК. запустить«ПРОСМОТР».

  • 8.3.5.6 Выдержать Ml С-23 6 перед началом определения MX И К после включения питания не менее 40 минут,

  • 8.3.5.7 Провести настройку программы в соонвенствнн с н.7.2 настоящей методики.

  • 8.3.5.8 УсГаНионнть частоту опроса ИК 100 Гц.

    БП-6 (БП-4УВ) ПП (ТП-К)

Калибратор промышленных процессов Fluke 725

Комплекс измерительный магистральномодульный MIC-236

Рисунок 22- Схема определения MX ИК напряжения постоянного тока, соответствующего значениям температуры поверхностей конструкции в диапазоне преобразований ПП типа К (ТХЛ)

Таблица 9

и/

и

Условное обозначение канала, гни блока преобразователей (БПП)

Наименование и № разъема панели в ШКС для подключения БКИВ№1. номера контактов БКИВ№1 для подключения [ЖИВ №2

Номера контактов БКИВ №2 для подключения Fluke 725

Цепь ПП до эч и к (№ ШС. тип вх. разъема ШС, №№ и назначение контактов вх. разъема ШС, тип вых. разъема ШС, №№ и назначение контактов вых. разъема ШС - для подключения к панели А28 в ШКС)

Тип блока взрывозащиты. ТИН II № модуля взрывозащиты согласно схеме эл. соединений

БД ИЖ. 401201. 012.432 94

Наименование модуля, место установки

в

MIC 236. отображение капала в 1Ю Recorder

Диапазон измерения моду ля

С хе ма под-КЛ1О-че-II и я изме мери ригель ноги обору ДО дова ванн»

/

2

3

4

5

6

7

я

У

1

((> ГП (ХА)

(ХА Хе!)

БП-6

«ТП. ТГ» ;

№1;

К1 « +Вых», К2 «- Вых»

К1« 'Вых»; К2 «- Вых»

ШС № 1,

ХР11, К4 «+Вых».

К5 «- Вых»

XPI7

KI «+Вых»,

К2 «- Вых»

МЕ-900 с

МЕ-905 .Vo] (АЗО)

MR 114.

слот № 2

MR-I 14 1-2-1

±0.0513

Рис.

21

2

10 ГП (ХА) (ХА №2)

Б fl-6

«ТП, ГГ»;

№1;

КЗ «+Вых»'

К1«гВых»; К2 «- Вых»

ШС № 1;

ХР11;

Кб «-Вых»;

МЕ-900 с МЕ-905 №1

MR 1 14. слот

№2

MR 1 14 1-2-2

10,05В

Рис.

21

1

п/ п

Условное обозначение канала, run блока нреоб-ра-ювателей (ЬПП)

Наименование и № разъема намели в I1JKC для подключен и я ЬКИВ№1. номера контактов БКИВ№1 для подключения БКИВ№2

Номера контактов БКИВ№2 для подключения Fluke 725

Цепь ПП до ЭЧ И К (№ ШС. тип вх. разъема ШС, №№ и назначение контактов вх. разъема ШС, тип вых. разъема

ШС,

№№ н назначение контактов вых. разъема ШС - для подключения к панели А28 в ШКС)

Тип блока взрывозащиты, тип и № модуля взрывозащиты согласно схеме эл. соеди нений БЛИЖ 401201. 012.432

Э4

Наименование модуля, место установки в MIC 236. отображение канала в ПО Recorder

Диапазон измерения моду л я

Схе ма пол-ключе-ния изме мерк ри-тель кого обо-рудо лова ванн»

/

2

3

5

6

7

Я

9

К4 «- Вых»

К7 «- Вых»;

ХР17

КЗ «+Вых», 114 «- Вых»

(А3(1)

3

7ТП (ХА) (ХА №1)

БП-6

«ТП, ТГи ; №1;

К5 «t Вых»; Кб «- Вых»

К1«+Вых»; К2 «- Вых»

ШС № 1;

XPI2.

К4 м +Вых», К5 «- Вых» XPI7

К5 «+Вых», Кб «- Вых»

МЕ-ЗООс МЕ-905 №2 (АЗО)

MR I )4,

слот № 2

MR-I14 1-2-5

-0,05 В

Рис. Э I

4

7 ГП (ХА) (ХА №2)

Б1 !->

«ТП. ТГ»; №1;

К7 «+Вых»; К8 «- Вых»

К1«+Вых»; К2 «- Вых»

ШС № I;

XPI2;

Кб «+Вых».

К7 «- Вых» ХР17

К7 «+Вых»,

К8 «- Вых»

ME-900 с

МЕ-905 №2 (АЗО)

MR I 14.

слот № 2

MR I 14 1-2-6

±-,05В

Рис.

21

5

8 ТП(ХА) (ХА№1) БП-6

«ТП, ТГ»: №1;

К9 «+Вых»; KI0 «-Вых»

К1«+Вь!х»; К2 «- Вых»

ШС № I; XPI3;

К4 «+Вых», К5 «- Вых»;

XPI7

К9 «+Вых»;

KI0 «- Вых»

МЕ-900 с МЕ-905 №3 (АЗО)

MR I 14,

слот 2

MR I 14 1-2-9

±I),05B

Рис.

21

6

8 П1 (ХА) (ХА №2)

БП-б

«ТП, ТГ»;

№1;

К1 1 «+Вых»;

К12 «-Вых»

К1 «+Вых»; К2 «- Вых»

UJC№ I;

ХР13;

Кб к+Вых», К7 «- Вых» ХР17;

К11 «+Вых»; KI2 «- Вых»

МЕ-900 с

МЕ-905 А!3 (АЗО)

MR 114,

слот № 2

MR I 14 1-2-10

t0.05Il

Рис-

21

7

3 ТП(ХА) (ХА№1)

БП-б

«ТП, ТГ»; №1;

К13 « ' Вых»;

К14 ДОрх»

К1«+Вых»; К2«-Вых»

ШС№ 1;

ХР14,

К4 «+Вых», К5 «- Вых» ХР17;

К13 «+Вых»;

МЕ-900 с

МЕ-905 №4 (А30)

MR I 14,

слот № 2

MR I 14 1-2-13

±0.05 В

Рис.

21

м

п/

ii

Условное обозначение канала, тин блока преобразователей (Ы1П)

Наименование н № разъема панели в 1UKC для подключен ИЯ БКИВ №1, номера контактов ВКИВ№1 для подключения БКИВ №2

Номера контактов БКИВ №2 для подключен ИЯ Fluke 725

Цепь [1П до ЭЧ И К (№ ШС, тин вх. разъема ШС, №№ н назначение контакюв вх. разъема IJJC, тип вых.

разъема ШС, №Хе к назначение контактов вых. разъема ШС - для подключения к панели А28 в ШКС)

Тип блока взрывозащиты, тип и № модуля взрывозащиты согласно схеме зл. соединен и й

БПИЖ. 401201. 012.452

Э4

Наименованне модуля. место установки в

MIC 236, отображение канала в ПО Recorder

П и а-rrawn измерения моду ля

С\е ма 1ЮД-ключе-ння нзме мери ри-тел 1. ного обо-рудо лова вания

/

2

3

4

5

6

7

Л

9

К14 «- Вых»

8

3 ТП(ХА) (ХА №2) БП-6

«ТП, ТГ»; №1; К15«+Вых»; К16 «-Вых»

К1«--Вых»;

К2 «- Вых»

ШС № 1: XPI4;

К6 «-Вых»; К7 «- Вых»;

ХР17:,

К15 Вых»;

К15 «- Вых»

МГ-900 с МГ-905 №4 (АЗО)

MR I 14.

слот № 2

MR I 14 1-2-14

Ю.05В

Рис,,

21

9

4ТП(ХА) (ХА№1) БП-6

«ТП. ТГ» ; №1;

К1 7«+Вых»;

К1 8 «-Вых»

К1«-|Вых»;

К2 «- Вых»

ШС № 1;

ХР15:

К4 «+Вых»;

К5 «- Вых»: ХР17;

К17 «+Вых»:

К18 «- Вых»

МГ-900 с МГ-905 №1 (A3I)

MR 1 14,

слот № 3

MR 114 1-3-1

t0,05B

Рис.

21

10

4 ТП (ХА) ХА №2 БП-6

« ' ГП, ТГ».

1;

К19«+43ых»;

К20 «-Вых»

К1«+Вых»;

К2 «- Вых»

ШС № I;

ХР15;

К6 «-Вых»;

К7 «- Вых»;

ХР17;

К19 «-Вых»; К20 «- Вых»

МГ-900 с

МГ-905

JVsl

(А31)

MR 114,

слот № 3

MR I 14 1-3-2

i0.05B

Рис.

21

I 1

9 ТП (ХЛ) ХЛ№-1 БП-6

«ТП. ТГ»; №2;

К1 «+Вых»; К2 «- Вых»

К1 «+Вых»; К2 «- Вых»

ШС № 2 ХР7;

К4 «+Вых»; К5 «- Вых»;

ХР17;

К1 «--Вых»; К2 «- Вых»

МГ-900 с МГ-905 №2 (А31)

MR 1 14,

слот № 3

MR 114 1-3-5

i 0,05 В

Рис.

21

12

9 ТП(ХЛ) ХА №2 БП-6

«ТП, ТГ»; №2:

КЗ «+Вых»; К4 «- Вых»

К1«+Вы,х»; К2 «- Вых»

ШС №2: ХР7;

К6 «+Вых»; К7 «- Вых»; ХР17;

КЗ «+Вых»;

К4 «- Вых»

МГ-900 с МГ-905 №2

(АЗП

MR 1 14, слот № 2

MR 1 14 _ 1-3-6

тО,05 В

Рис.

21

13

5ТП(ХЛ) ХА №1

«ТП. ТГ»; № 2;

К1« -Вых»; К2 «- Вых»

ШС № 2;

ХР9;

МГ-900 с

МГ-905

MR 1 14 слот 34' 3

тО,05В

Рис.

21

ii/ ii

Условное обозначение канала, тин блока преобразователей (бПП)

Наименование и № разъема панели в ШКС для подключен Ий БКИВ№1, номера контактов БКИВ№1 для подключения

БКИВ №2

Номера контактов БКИВ №2 для подключения Пике 725

Цепь ПП до ЭЧ И К {№ ШС. тип в.ч. разъема ШС.

№№ и назначение контактов вх. разъема ШС, тип вых. разъема ШС.

№№ и назначение контактов вых. разъема ШС-#я подключен ия к панели А28 вШКС)

Тип блока взрывозащиты, тип и №

модуля взрывозащиты согласно схеме эл. соединений

Б.ЛИЖ.

401201,

012.432

Э4

Наименование модуля, место установки

8

М1С 236, отображение канала в ПО

Recorder

Диапазон измерения моду ля

Схс ма нод-кл ю-че-ния изме мери ри-тел ь иого обо-рудо дова ванн»

1

2

3

4

5

6

7

8

9

БП-6

К5 «тВых»; Кб «- Вых»

К4 «+Вых»: К5 «- Вых»; XPI7;

К5 «+Вых»: Кб «- Вых»

№3 (A3I)

MR 1 14 l-3-б

14

5ТГ1 (ХЛ)

ХА №2

БП-6

«тп, тг»:

J442;

К7 о -Вых»;

К8 «- Вых»

К1«тВых»; К2 «- Вых»

ШС № 2;

ХР9;

Кб «+Вых»;

К7 «- Вых»;

XPI7;

К7 «тВых»;

К8 «- Вых»

МЕ-бООс МЕ-905 (А31)

MR I 14.

слот № 3

MR I I4J-3-II)

t0,05B

Рис

21

15

бТП (ХЛ) ХА№1 БП-6

«ТП, Т1Л>; №2;

К9 «^Вых»; К10 «-Ejbx»

КI «+Вых»; К2 «- Вых»

ШС № 2; ХРЮ;

К4 «+Вых»:

К5 в- Вых»; XPI7;

К9 «+Вых»;

КЮ «- Вых»

МЕ-900 с

МЕ-905 №4 (А31)

MR i 14

слот № 3

MR I 14 1-3-13

±0,05 В

Рис.

21

16

6ТП (ХА) ХЛ№1

БП-6

«ТП. ТГ»; №2;

К11 «±(3ых»;

К12 «-Вых»

К1«+Вых»; К2 «- Вых»

ШС № 2;

ХРЮ;

Кб «+Вых»; К7 «- Вых»;

ХР17;

К1 1 «*Вых»;

К12«- Вых»

МЕ-900 с

МЕ-905 №4 (А31)

MR 114.

слот № 3

MR I 14 1-.3-14

±0.05 В

Рис.

21

17

I ТП (ХЛ)

ХЛ№1

БП-6

«ТП. ТГ»; №2;

К13 «+Вых»; К14 «-Вых»

К1«+Вых»;

К2 «- Вых»

ШС № 2;

ХРИ;

К4 « + Вых»;

К5 «- Вых»;

ХР17;

К13 к+Вых»:

KI4 «- Вых»

МЕ-900 с МЕ-905 №1 (А32)

MR I 1-4. слот № 5

MR 1 14 J-5-1

±0.05 В

Рис.

21

18

1ТП(ХЛ)

хл №2 БП-б

«ТП. ТГ»; №2;

К15 «*Вых»;

К16 «-Вых»

К1« ‘Вых»; К2 «- Вых»

ШС № 2;

ХР11;

Кб «±Вых»: К7 «- Вых»;

МЕ-900 с МЕ-905

JVVl

(А32)

MR 1 14.

слот № 5 MR 1 14 1-5-2

±0,05 В

Рис

21

№ и/ и

Условное обозначение канала, тип блока преобразователей (Б11Г1)

Наименование н № разъема панели в 1.IJKC для подкл ю-чення БКИВ№1, номера контактов БКИВ№1 для подключения БК И В №2

Номера контактов БКИВ№2 для подключения Fluke 725

Цепь 11П до ЭЧ НК (№ ШС. тип вх. разъема ШС, №№ и назначение контактов ах, разъема ШС. тип вых, разъема ШС.

№№ и назначение контактов вых. разъема ШС - для подключения к панели А28 в ШКС)

Тип блока взрывозашиты, тип м №

модуля взрывозащиты согласно схеме эл. соединений

БЛИЖ. 401201. 012.432

Э4

Наименование модуля, место установки в

MIC 236. отображен не канала в ПО Recorder

Диа

пазон измерения моду ля

С хе ма подкл ю-че-ния изме мери ригель но го обору ДП дова ванн»

/

2

3

4

5

6

7

X

9

ХР17;

К15 «+Вых»;

К16 «- Вых»

19

2 I II (ХА)

ХА№1

БП-6

«ТП, ТГ»;

№2;

К17 «±Вых»;

К18 «-Вых»

К1«-Вых»;

К2 «- Вых»

ШС№2;

ХР12;

К4 «+Вых»;

К5 «- Вых»;

ХР17;

KI7 «+Вых»;

К18 «-Вых»

МЕ-900 с

МЕ-905 №2 (А32)

MR 114.

слот № 5

MR 1 14 1-5-5

±0,05 В

Рис.

21

20

2 ТП (ХА) ХА №2

БП-6

«ТП. ТГ»:

№2;

К19 «+Вых»;

К20 «-Вых»

К1«±Вых»;

К2 «- Вых»

ШС № 2;

ХР12;

Кб «±Вых»;

К7 «- Вых»;

ХР17;

KI9 «+Вых»;

К20 «- Вых»

МЕ-900 с

МЕ-905 №2 (А32)

MR 1 14.

слот № 5

MR 1 14_1-5-6

±0,05 В

Рис.

21

21

18 ТП (ХА)

ХА№1

БП-4УВ

«ТП, ГГ»;

№3;

К1 «+Вых»;

К2 «- Вых»

К1«±Вых»;

К2 «- Вых»

ШС № 3;

ХР7;

К 4 «+Вых»;

К5 «- Вых»;

ХР17;

К1«+Вых»:

К2«- Вых»

МЕ-900 с МЕ-905 №1

(АЗЗ)

MR 1 14.

слот № 6

MR 1 14 1-6-1

±0,05 В

Рис.

21

22

18 ГП (ХА)

ХА №2

Ь П-4 У В

«ТП, ТГ»: № 3;

КЗ «±Вых»;

К4 «- Вых»

К1«±Вых»;

К2 «- Вых»

ШС№3. ХР7.

Кб «+Вых»;

К7 «- Вых»;

ХР17;

К3«+Вых»;

К4«- Вых»

МЕ-900 с

МЕ-905 №1 (АЗЗ)

MR ) 14.

слот № 6

MR 114 1-6-2

±0,05 В

Рис,

21

23

19 ТП (ХА) ХА №1 Б11-4УВ

«ТП. ТГ»;

№3;

КЗ «+Вых»;

Кб «- Вых»

KI «+Вых»;

К2 «- Вых»

ШС № 3;

ХР8;

1<4 «+Вых»; К5 «- Вых»: XPI7; К5«+Вых»;

К6«- Вых»

МЕ-900 с

МЕ-905 №1

(АЗЗ)

MR 114.

слот № 6

MR 114 1-6-3

±0.05(3

Рис.

21

24

19ТП (ХА)

«ТП. ТГ»:

К1«+Вык»;

ШС№ 3;

МЕ-900 с

MR 1 14.

±0,05 В

Рис.

№ п/ и

Условное обозначение канала, тип блока преобразователен (БГ1Г1)

11анмено-ваяиеи № разъема панели в ШКС для подключения

БКИВ №1. номера контактов БКИВ№1 для подключения

БКИВ №2

Номера контактов БКИВ №2 для подключения Fluke 725

Цепь ПП до ЭЧ И К (№ ШС, тип их. разъема ШС. №№ и назначение контактов вх. разъема ШС, тип вых. разъема

ШС, №№ и назначение контактов вых. разъема ШС - для подключения к панели А28 в ШКС)

Тип блока взрывозащиты, тип и № модуля взрывозащиты согласно схеме эл. соединений

Б Л ИЖ. 401201. 012.432 34

Наименование модуля, место установки в

MIC 236, отображен не канала в ПО Recorder

Диапазон измерения моду ЛЯ

С хе ма

I никл |о-че-ИИН нзме мери ригель ноги обору до дона ва-ния

/

2

3

4

5

6

7

X

9

ХА №2

БП-4УВ

№ 3;

К7 «±Вы.х»;

К8 «- Вых»

К2 «- Вых»

ХР8;

Кб «+Вых»;

К7 «- Вых»: ХР17;

К7«+Вых»;

К8«- Вых»

МЕ-905

№1

(АЗЗ)

слот № 6

MR 114 1-6-4

21

25

20 TIJ (ХА)

ХА №1

Ы1-4 У В

«ТП, ТГ»;

№3;

К9 « + Вых»;

К10 «-Вых»

К1«+Вых»;

К2 «- Вых»

ШС № 3;

ХР9;

К4 «+Вых»;

К5 «- Вых»;

XPI7;

К9«+Вых»;

К10«-Вых»

ME-900 с МЕ-905 №2 (АЗЗ)

MR I 14.

слот № 6

MR 114 1-6-5

±0.05 В

Рис.

2)

26

20 ГП (ХА)

ХА №2

БП-4УВ

«ТП. ТГ»;

№3;

KI 1 «+Вых»;

К12 «-Вых»

К1 «+Вых»;

К2 «- Вых»

ШС№3;

ХР9;

Кб «+Вых»;

К7 «- Вых»;

XPI7;

KI 1«+Вых»;

К12«- Вых»

МЕ-900с МЕ-905 №2 (АЗЗ)

MR 1 14,

слот № 6

MR 114 1-6-6

±0.05 В

Рис.

21

27

21 ТП (ХА)

ХЛ№1

Б П-4 У В

«ТП, ТГ»;

№ 3;

К13 « 'Вых»:

К14 «-Вых»

К1«+Вых»;

К2 «- Вых»

ШС№3;

ХР10;

К4 «+Вых»;

К5 «- Вых»;

XPJ7

К13«+Вых»,

К14«- Вых»

МЕ-900С МЕ-905 №2

(АЗЗ)

MR 114,

слот № 6

MR 1 14 1-6-7

±0,05 В

Рис.

21

28

21 ТП (ХА)

ХА №2

БП-4УВ

«ТП. ТГ»;

№3;

К15 «+Вых»;

К16 «-Вых»

К1«±Вых»;

К2 «- Вых»

ШС № 3;

ХР10;

Кб «+Вы.х»;

К7 «- Вых»;

XPI7;

К!5«+Вых»:

К16«- Вых»

ME-900 с МЕ-905 №2 (АЗЗ)

MR 1 14,

слот № 6

MR 114 1-6-8

±0.05 В

Рис.

21

29

22 ТП(ХА)

ХА №1

БП-4УВ

«ТП. ТГ»; №3:

К17 «+Вых»;

К18 «-Вых»

К1«+Вых»:

К2 «- Вых»

ШС№3;

XPI1:

К4 «+Вых»;

К5 «- Вых»;

МЕ-900 с

МЕ-905 №3 (АЗЗ)

MR 1 14,

слот № 6

MR 114 1-6-9

±0,05 В

Рис,

21

и/

м

Условное обозначение канала, тин блока преобразователей (ЬПИ)

1-1 апмеио-ваине н № разъема панели в ШКС для подключения БКМВ№1. номера контактов ЬКИВ№1 для подкл юления

ЬКИВ №2

Номера конгактов ЬКИВ №2 для подключения Fluke 725

Цепь ПП до эч и к )№ ШС, тип вх. разъема ШС.

№№ и назначение контактов вх. разъема ШС, тип вых, разъема

ШС, №№ и назначение контактов вых. разъема ШС - для подключения к панели А28 в ШКС)

Тип блока взрывозащиты, тип и № модуля взрывозащиты согласно схеме эл, соединений

ЬЛИЖ. 401201, 012.412

Э4

Наименование модуля, место установки в

М1С 216, отображение канала в ПО Recorder

Диапазон измерения моду ля

Схе ма нпд-кдо-чеН ИЯ изме мери рн-тель иого обо-рудо дова вания

/

2

3

4

5

6

7

8

9

ХР17;

К17<+Вых»;

К18«- Вых»

30

22 ТП (ХЛ) ХЛ №№2 ЙП-4УВ

«1 • П, ТГь:

№3;

КЮ «+Вых»;

К20 «-Вых»

К1«*Вы.х»;

К2 м- Вых»

ШС № 3; ХРМ;

Кб (MBbty»

К7 «- Вых»:

XPI7; К)9«+Вых»; К20«- Вых»

МЕ-900 С

МЕ-905 ЛИ (АЗЗ)

MR I 14.

слот № 6

MR I 14 I-6-I0

±0.05 В

Рис.

21

  • 8.3.5.9 Провести балансировку «нуля» поверяемого ПК для чего:

- установить на Fluke 725 значение «0» мВ;

- выделить поверяемый ПК правой кнопкой «мыши»;

- в открывшемся диалоговом окне левой кнопкой «мыши» открыть вкладку «Свойства»;

- в огкрьиипемся дшиюговом окне «Настройка канала» нажать кнопку

« Ба-

ланенровка нуля»;

- по завершении балансировки нажать кнопку ОК.

  • 8.3.5.10 Подать на ИК от Fluke 725 эталонные значения напряжения постоянного тока, равные ТЭДС термопары при соответствующих температурах.

Примечание - Fluke 725 в режиме воспроизведения (имитации) выходных сигналов гермоиар тина К (ХЛ) позволяет значение воспроизводимого сигнала отображать непосредственно в сдиннцах температуры.

  • 8.3.5.1 1 Эталонные зипыи ия ианряжеаня поит1)Ю!ното тока (ТЭДС) в мелазоне прсобрп-зований ПП типа К )ХЛ) при соответствующих температурах по ГОСТ Р 8.585-20Ш |7| приведены в таблице 10.

  • 8.3.5.12 Запустить процьсс поверки, следуя указанукм диaлегoва^x о^кон пркгнамхш! а омы рациям и. 7.2.9...7.2.10 настоящей млтодуяу.

Таблица 10

Наименование параметра ПК

Размерность

9

Е

а

=1

Е

QS

о с ей

н

CJ м-

си

- я

1 Н

* Й

Эталонные значения напряжения постоянного тока (ТЭДС) термопары типа К (ХА) «Uэ», мВ

Номинал иные значения темпе разу ры и КТ

ДИ «Тз», К (°C)

/

3

</

5

6

7

X

Напряжение постоянного тока, соответствующее значениям температуры поверхностей конструкции в диапазоне преобразований НП типа К (ТХА)

мВ

(К) (°C)

0 (273)

(0)

45.119 (1373) (1100)

9

0

273(0)

8.138

473(200)

13.582

606 (333)

15,34.3

648(375)

16.397

673(400)

24.905

873(600)

33.275

1073(800)

41,276

1273(1000)

45,119

1373(1100)

  • 8.3.5.13 Сохранить файл протокола поверки ИК (в случае необходимости распечатать па принтере).

  • 8.3.5 14 Рассчитать значение погрешности И К (в протоколе поверки значении погрешности ПК рассчитывается автоматически):

а) при использовании канальной ГХ (К (°C) —мВ) рассчитать значение абсолютной (в единицах температуры) погрешности ИК по формуле 6:

Дчч ик1= ТизмьТэГ                             (6)

где

-Тизм1 — значение температуры, соответствующее измеренному значению напряжения постоянного тока в i-ой точке по ГОСТ Р 8,585-2001 [7]. К (°C);

-Тэг - значение температуры, соответствующее эталонному значению напряжения постоянного тока в i-ой точке по ГОСТ Р 8.585-2001 [7|, К (°C).

б) при использовании канальной ГХ (код—мВ. или мВ—мВ) рассчитать значение приведённой (к ВП) погрешности ИК по формуле 6а:

у(/эч и Ki =         200 % ,                         (ба)

где

-UH3M1- измеренное значение напряжения постоянного тока в i-ой точке ДИ, мВ:

-И вп-эталон ное значение напряжения постоянного тока, соответствующее ВП ДИ ИК но ГОСТ Р 8.585-2001 [7], мВ.

8.3.5.15 Определить аналогичным образом погрешность измерения напряжения постоянного тока (ТЭДС). соответствующего значениям температуры поверхностен конструкции для всех ИК.

  • 8.3.5 16 Результаты поверки считать положительными, если погрешность измерения напряжения постоянного тока (ТЭДС). соответствующего значениям температуры поверхно-стсй конструкции в диапазоне преобразований ПГ1 типа К <ХА) не превышает значений указанных в таблице 11.

ГаОлииа 1 I

КТ ДН

Номииалы1ые значения темнера-гуры в КТ ДИ «Т з», К(°С)

Эталонные значения напряжения постоянного тока СГЭДС термопары типа К (ХЛ)) «из», мВ

П редел ы допускаемой основной абсол ютной иогрешнистн, К ("С)

П редел bt допускаемой основной приведённой (к ВП-45,119 мВ) погрешности, У,

1

я

7

д

4

1

273 (0)

0

±5

±0,44

2

473 (200)

8.138

±5

±0,44

л

3

606(333)

13,582

±5

±0.4*6

4

648 (375)

15,343

±5

±0.47

5

673(400)

16397

±5

±0,47

6

873(600)

24,905

±5

±0,47

7

1073 (800)

33.275

±5

±0,45

8

1273 (1000)

41.276

±5

±0.43

9

1373(1100)

45.119

±5

±0.42

8.3.5.17 В случае, если погрешность ИК, рассчитанная но формулам 6 (6а) превышает пределы допусков, указанных в таблице 11, необходимо провести индивидуальную градуировку ИК по методике, изложенной в пп 8.3,1.17,..8 3.1.20.

Примечание I- Индивидуальную (канальную) градуировку И К проводить только а код—мП. или мВ—чиВ. Канальная ГХ по ГОСТ Р 8.585-200! для ПП типа К (ТХА) [7] мВ--* "С (К) должна быть отключена.

Примечание 2- Перед градуировкой необходимо провести балансировку И К но П.8.Т5.0

  • 8.3.5.18 Повторить операции поверки пп 8.3.5,10, ..8.3 5.13 с использованием индивидуальной канальной ГХ. полученной после проведения операций по п. 8.3.5.17.

  • 8.3.5.19 Рассчитать значение приведённой погрешности ИК по формуле 6а и если приведённая погрешность измерения напряжения постоянного тока выходит за пределы допусков, указанных в таблице 11. ИК бракуется и отправляется в ремонт. В случае, если приведённая погрешность измерения напряжения постоянного тока не выходит за указанные в таблице 11 пределы допусков нерейти к выполнению операций ип 8.5.3.20...8.5.3.22.

  • 8.3.5.20 Загрузить из БДГХ ГХ, соответствующую поверяемому И К (для ПП типа К ( ГХЛ) по ГОСТ Р 8.585-2001 [7] (см. п.7.2.4)), при этом в окне «Настройка капала» в поле «Канальная ГХ» появится наименование «Мульти ГХ». как показано па рисунке 23

Длгчмти»* КС

' F Ингфплшм 1гог»х>яа>*

м.амт »*пн ОС

& СХгшм ГХ

Рисунок 23-Вид поля «Канальная ГХ» окна «Настройка капала» с «Мульти ГХ»

Н.3.5.21 Повторить операции поверки ли 8.3.5.I0...8.3.5.I4.

8.3.5.22 13 случае, если после индивидуальной градуировки И К и последующей поверке МК абсолютная погрешность измерения напряжения постоянного тока ('ГЭД^О. соответствующего тначеиням температуры поверхностей конструкции, выраженная в едниицах температуры превышает ± 5 К (С) И К бракуется и отправляется в ремонт.

8,3.6 Определение основной погрет пости И К напряжет 1я nori onimoco тока. сот -неге 1 кующего ишчеииям температуры газообразных сред в диииаюие иреобраиша-иим ПИ типа Л-1 (TBF)

8.3.6т. I Собрагь схему в соответствии с рисунком 24 в последователю t ост и. итложеиной в nil 8.3 6.2, 8.3.6.3

  • 8.3.6.2 Отключить цепь ПГ1 (проверить. что отключена) от ЭЧ И К для чего отстыковать кабель, подключенный к разъёму №I(№2.№3 в зависимости от понсряемого МК) группы «ТП Т1 ь панели поз. А28 расположенной в ШКС.

  • 8.3.6.3 Подключить (вместо отключенного ПП) Fluke 725 через БКИВ № 2 и БКИВ №3 к разъёму №3 (2.3) группы «ТП. ТГ» панели поз. А28 расположенной в ШКС. используя технологические кабели РБМ4-55-2Г6В-4хБапапа и К73 из состава ЗИП. согласно схеме 'электрической обшей ЬЛИЖ.401201.100.432 Э6 [8] Подключение к конкретному поверяемому ИК пропию-лить согласно таблице 12.

Пример; для поверки МК«10 ТГ-1и:
  • - отстыковать кабель. подключенный к разъему №1 группы разъемов « ГП,ТГъ панели поз Л28, расположенной в ШКС;

  • - подключить Fluke 725 к контактам КЗ и К2 БКИВ №2;

  • - подключить БКИВ №2 к БКИВ №3 к контактам К29. КЗО, соблюдая полярность;

  • - БКИВ №3 подключить к разъему № I группы разъемов «ТИ, ТГ» панели лоз. Л28. расположенной в ШКС.

  • 8.3.6.4 Подать шпапне на комплекс hзмepитcыьнo-вь[чиcеителb,п>lй Ml С-236 и после загрузки onepaniioniioii системы запустить программу управления комплексами МЗС «Recorder»

[ кэрядок работы с программой «Recorder» приведен в Руководстве пользователя [6|.

  • 8.3.6.5 Провести необходимые настройки в ПО «Recorder» для поверяемого ИК. занусттгп. «ПРОСМОТР».

  • 8.3.6.6 Выдержать Ml С-236 перед началом определения MX И К после включения шпания ие менее 4U минут.

  • 8.3.6.7 Провести иаетроику прог раммы в соответствии с п.7.2 иастояшен методики

8 3.6.8 Установить частоту опроса МК 100 Гц.

БП-6 (БП-4) ПП (ТП-А-1)

Рабочая станция

Монитор

Комплекс измерительный магистральномодульный MIC-236

Рисунок 24- Схема определения MX И К напряжения постоя иного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований ПП типа Л-1 (ТВР)

8.3.6$ I (ровссги балансировку «нуля» поверяемого ИК для чего:

  • - установить на Fluke 725 значение «О» мВ:

  • - выделить поверяемый ИК правой кнопкой «мыши»:

  • - в открывшемся диалоговом окне левой кнопкой «мыши» открыть вкладку «Свойства»:

  • - в открывшемся диалоговом окне «Настройка капала» нажать кнопку j£]         « ба

лансировка пуля»;

  • - но 'швершепии балансировки нажать кнопку ОК

8.3.6.11) Подать па ИК от Fluke 725 эталонные значения напряжения постоянного тока. равные ТЭДС термопары при соответствующих температурах.

Примечание - Fluke 725 в режиме воспроизведения (имитации) выходных сигналов термопар типа Л-1 (ТВР) позволяе! значение воспроизводимого сигнала отображать нe1юсрелстпеппи в единицах гемпературы.

K 3.6.1 1 Эталонные значения напряжения постоянного тока (ТЭДС) в диапазоне преобразований 1111 типа А-1 (ТВР) при соответствующих температурах по ГОСТ Р 8.585-2001 [7| приведены н таблице 13.

  • 8.3.6.12 Запустить процесс поверки. следуя указаниям диалоговых окоп программы и операциям п 7.2.9...7.2.10 настоящей методики.

  • 8.3.6.13 Сохранить файл протокола поверки ИК (в случае необходимости распечатать на принтере)

  • 8.3.6.14 Повторить операции пп 8.3.5.14. ..8.3.5 15

Таблица 12

II/

II

Условное обозначение канала, тип блока преобразователей (БПП)

Наименование и № разъема панели в IUKC для подключения БКИВ №1. номера контактов БК И В №1 ДЛЯ подключения БКИВ №2

Номера контактов Б КИВ №2 для подключен ня Г kike 725

Цепь ПИ до ЭЧ НК (№ ШС, тип в.х. разъема

ШС, №№ и назначенне контактов вх. разъема ШС. тип вых. разъема ШС. №№ и назначение контактов вых. разъема ШС -для под юно чения к панели Л28 в

ШКС)

Тип блока взрывозашиты, тип и № модуля взрывозащиты согласно схеме эл.соеди-не-иий БЛИЖ. 401201, 012.432 94

Наименование модуля, место установки в Ml С-2 36. отображенне канала в 1 Ю Recorder

Диапазон измерения модуля

Схема

ПОД к люче поя нзме ри-тел ь-IIOI о оборудования

/

2

3

4

5

6

7

9

1

10 ТГ-1

БП-6

«ТП, ТГ»; №1;

К'29 « + Вых»; КЗО «-Вых»

К1«+Вых»; К2 «- Вых»

ШС № 1;

ХРН,

К9 «± Вых»;

К10«- Вых»

XPI7

К29 «±Вых»;

КЗО «- Вых»

МБ-900 с

МЕ-905 №1 (АЗО)

MR-I 14; слот № 2;

MR-I 14.1-2-3

±0.05 В

Рис.

22

э

ЮТГ-2

Б11-6

«ТП, ТГ»; №1;

К31 «+Вых»;

К32 «- Вых»

К1«+Вых»;

К2 «- Вых»

ШС № 1,

XPII,

К1 1 «-Вых».

KI2 «-Вых»

XPI7

КЗ) «+Вых»:

К32 «- Вых»

МЕ-900 с МЕ-905 №1

(АЗО)

MR-I 14; слот № 2;

MR-114 1-2-4

±0.05 В

Рис.

22

з

7 ТГ-1

БП-6

«ТП, ТГ»; №1;

КЗЗ-«4 Вых»;

К34-«- Вых»

К1«±Вых»;

К2 «- Вых»

ШС № 1;

XPI2,

К9 «+Вых»;

К (Г «-Вых»

XPI7

КЗЗ-« ьВых»;

К34-«- Вых»

МБ-900 с МЕ-905 №2 (АЗО)

MR-I14.

слот № 2

MR 114 1-2-7

±0.05 В

Рис.

22

4

7 ТГ-2

БП-6

«ТП. ТГ»;

№1;

К35-«+Вых».

К36- «- Вых»

К1 «+Вых»; К2 «- Вых»

ШС № 1;

XPI2;

KI 1 «+Вых»;

К12 «- Вых»

ХР17

К35-« ±Вых»; КЗб-«- Вых»

МЕ-900 с МЕ-905 №2 (АЗО)

MR-I 14; слот № 2;

MR-114. 1-2-8

±0.05В

Рис.

22

5

8 ТГ-1

БП-6

«ТП, ТГ»;

№1;

К37 ««Вых»: КЗВ «- Вых»

!<1«+Вых»; КЗ «- Вых»

ШС № 1;

ХР13;

КО «+Вых»;

К!0 «- Вых»

ХР17

МЕ-900 С

МЕ-905 №3 (АЗО)

MR-114: слот № 2,

MR-I 14 1-2-1 1

10.05В

Рнс.

19

Kill/

II

Условное обозначение канала, тип блока преобразователей (БГ1Г1)

Наименование и № разъема напели в LUKC для подключения

БКИВ№1, номера контактов БКИВ№1 для подкл юче-II ИЯ БКИВ№2

Номера контактов БК И В №2 для подключения Fluke 725

Цепь ПП до ЭЧ И К (№ ШС, тип вх. разъема ШС, №№ и назначение контактов вх.разъема ШС, тип вых. разъема ШС, №№ и назначение контактов вых. разъема ШС -для подклю чения к панели А28 в

ШКС)

Тнп блока взрывозащиты, тип и № модуля взрывозащиты согласно схеме эл.соеди-не-ний БЛИЖ. 401201.

012.432 94

Наименованне модуля, место установки в

Ml С-2 36, отображение канала в ПО Recorder

Диапазон измерения модуля

Схема под К люче НИЯ изме ри-тел ь-ного оборудования

/

2

3

4

5

6

7

5

9

КЗ 7 <с+Вых»;

К38 «- Вых»

6

8 ТГ-2

БГ1-6

«ТП. ТГ»;

№1;

К39 «+Вых»;

К40 «- Вых»

KI «+Вых»;

К2 «- Вых»

ШС № 1;

ХР13;

KI 1 «+Вых»;

К12 «- Вых»

ХР17

К39 «+Вых»;

К4’0 «- Вых»

МЕ-900 с МЕ-905 №3 (АЗО)

MR-1 14,

слот № 2

MR-114 1-2-12

±0,05 В

Рис.

22

7

3 ГГ-1

Ы 1-6

«ТП, ТГ»;

№1;

К41 «+Вых»;

К42 «- Вых»

К1«±Вых»;

К2 «- Вых»

ШС№ 1; ХР14;

К9 «+Вых»;

К10 «- Вых»

ХР17

К41 «+Вых»: К42 «- Вых»

МЕ-900 с

МЕ-905 №4 (АЗО)

MR 1 14;

слот № 2;

MR-114 1-2-15

±0.05 В

Рис.

22

8

3 ТГ-2

ЬП-6

«ТП. ТГ»;

№1;

К4.3-« + Вых»;

К44- «- Вых»

К1«+Вых»;

К2 «- Вых»

ШС № 1;

ХР14;

КД «+Вых»;

К12 «- Вых»

XPI7

К43 «+Вых»;

К44 «- Вых»

МЕ-900 с МЕ-905 №4 (АЗО)

MR-1 14; слот № 2;

MR-114 1-2-16

±0,05(3

Рис.

22

9

4 ТГ-1

Ы 1-6

«ТП, ТГ»;

№1;

К45-««Вых»;

К46-«- Вых»

К[«+Вых»;

К2 «- Вых»

ШС № 1;

ХР15;

К9 « + Вых»;

К10 «- Вых»

XPI7

К45-«+Вых»;

К46- «• Вых»

МЕ-900 с

МЕ-905 №1 (A3I)

MR-I 14; слот№ .3;

MR-114 1-3-3

±0.05 В

Рис.

22

Го

4ТГ2

ЬП-6

«ТП, ГГ»; №1;

К47-«+Вых»;

К|«» Вых»;

К2 «- Вых»

ШС № 1;

XPI5;

KI 1 «'-Вых»;

МЕ-900 с

МЕ-905

№1

MR-114; слот № 3;

MR-1I4 1-3-4

±0.05 В

Рис,

22

IM

n

Условное обозначение канала, гни блока преобразователей (ВНП)

Наименование и № разъема панели в ШКС для подключения БКИВ№1. номера контактов БКИВ№1 ДЛЯ подключения GKMB №2

Номера контактов БКИВМ2 для подключения Fluke 725

Цепь ПП до ЭЧ НК (№ ШС. тип их. разъема ШС.

№№ и назначение контактов вх. разъема ШС, тип вых. разъема ШС,

№№ и назначение контактов вых. разъема ШС -для подклю чения к напели А28 в

ШКС)

Тип блока взрывозащиты, тип и № модуля взрывозащиты согласно схеме эл. соедн-не-нпй БЛИЖ. 401201.

01:2.432 Э4

1(анменованне

модуля, место установки

в

М1С-236. отображение канала в ПО

Recorder

Диапазон

измерения модуля

Схема

ПОД к лючс пня

нзме ригельного оборудования

/

2

3

4

5

6

7

8

9

К48 <- Вых»

KI2 «- Вых»

XPI7

К47-«+Вых»:

К48«- Вых»

(A3II

11

9ТГ-1

Б11-6

«ТП. ТГ»: №2;

К29«±Вых»:

К30«-Вых»

KI «±Вых»;

К2 «- Вых»

ШС№2;

ХР7;

К9 «+Вых»;

К10 «- Вых»

XPI7

К29 «+Вых»;

КЗО «-Вых»

МБ-900 С

МБ-905

Лг2 (А31)

MR-I 14, слот N® 3:

MR-114 1-3-7

Н1.05В

Рис.

22

12

9 ТТ -2

БИ-0

«ТГ1. ТГ»;

№2;

КЗ 1-« *Вь(х»;

К32- «♦ Вых»

К1«+Вых»;

К2 «- Вых»

ШС № 2;

ХР7;

KI 1 «-Вых»;

KI2 «- Вых»

ХР17

К31-«+Вых»;

К32-«- Вых»

МЕ-900 с

МЕ-905 №2 (АЛ)

MR-114; слот № 3;

MR-114 1-3-8

±0.05 В

Рис,

22

13

5 11 -1

Ы1-6

«тп. тг»: №2;

КЗЗ-« + Вых»;

К34- it- Вых»

К1 «-Вых»,

К2 «- Вых»

ШС № 2;

ХР9;

К9 <<±Вых»;

К10 «- Вых»

XPI7

КЗЗ-«+Вых»;

К34-«- Вых»

МЕ-900С МБ-905 №3 (АЛ)

MR-114: слот № 3: MR-114 1-3-11

±0.05 В

Рис.

22

14

5 ТГ-2

ЬП-б

«тп. 1Т»;

№2;

К35-«±Вых»Т

К36- «- Вых»

К1«±Вых»;

К2 «- Вых»

ШС № 2;

ХР9;

KI 1 «J Вых»,

KI2 «- Вых»

XPI7 КЗЗ-к+Вых»;

К36-«- Вых»

МЕ-900 с

МБ -905

.N•3

(A3I)

MR 114: слот № 3;

MR-114 1-3-12

±0.05 В

Pul.

22

15

6ТГ-1

«ТП, ТГ»;

К1«+Вых»;

ШС № 2:

МЕ-900 с

MR 114;

±0.05 В

Рис

№ п/ п

Условное обозначен не канала, гнн блока нреоб-разева-телей (Ы1П>

Наименование н № разъема панели в ШКе для подключения ВКИВ №1. номера контактов БКИ1В№) Для нодклю че-ii ИЯ БКИВ№2

Номера контактов БКИВ №2 для подключения Пике 725

Цепь ПП до ЭЧ ИК (№ ШС.

тип вх, разъема ШС, №№ н назначение контактов вх, разъема ШС, тип вых. разъема ШС.

№№ II назначение контактов вых. разъема ШС -для подклю чения к панели А28 в ШКС)

Тип блока взрывозащиты, тип и № модуля в зрыво-защиты согласно схеме эл.соедм-не-ннй БЛИЖ. 401201.

012.422 34

1Е аименоваш i е модуля, место установки а

Ml С-2 36. отображение канала в ПО Recorder

Диапазон

измере

ния

модуля

Схема

ПОД к люче н и я нэме ригельного оборудования

/

2

3

4

f

б

7

8

9

ЕП-6

№2;

К37-«+Выхл;

К38- «- Вых»

К2 «- Вых»

ХРЮ:

К9 «-t-Вых»;

К10 «- Вых»

ХР17

К37-«+Вых»;

К38-«- Вых»

МЕ-905 №4 (А31)

слот № 3;

MR 114 1-3-15

22

16

6ТГ-2

ЕП-6

«ГП, ГГ»;

№2;

К39-« + Вых»; К40 «- Вых»

К1«+Вых»;

К2 «- Вых»

ШС № 2;

XPI0;

К11 «±Вых»; К12 «- Вых» ХР17 К39-«+Вых»; К40 «- Вых»

МЕ-900С

МЕ-905 №4 (A3I)

MR 114;

слот № 3;

MR I N 1-3-16

±0,05В

Рис.

-п

17

I гг-i

БП-6

«ГП. ГГ»:

№ 2:

К41 «■■ Вых»;

К42- «- Вых»

К1«+Вых»; К2 «- Вых»

ШС№2; ХРП;

К9 «--Вых»;

К10«- Вых» XPI7

К41 «+Вых»: К42- «- Вых»

МЕ-900 с

МЕ-905 №1 (А321

MR 114; слот № 5;

MR I I4J-5-3

±0,05В

Рис.

22

18

1 Г1 -2

ЕП-6

«ТП,ГГ»; №2. К43-«+Вых»; К44 «- Вых»

КЛе-Вых»;

К2 «- Вых»

ШС№2; ХРП;

К9 «+Вых»:

К1 0 «- Вых»

ХР17

К43-«+Вых»;

К44 «- Вых»

МЕ-900 с

МЕ-905

(А32)

MR 1 14.

слот № 5

MR 114 _ 1-5-4

±0.05 В

Рнс,

22

19

2 ГГ-1

БП-6

«ГП, ГГ»; №2;

К45 «+Вых»;

К46 «- Вых»

К1«+Вых»; iC2 «- Вых»

ШС № 2,

ХР12,

К9 «±Вых»,

КЮ«- Вых»

XP’7

К45 « + Вых»;

К46 «- Вых»

МЕ-900 с

МЕ-905

JV>2 (А32)

MR 114; слот № 5;

MR 114J-5-7

±0.05 В

Рнс.

| №

п/

и

Условное обозначен не канала, тип блока преобразователей 1БЛ11)

1^именование и № разъема панели в ШКС для подключения ЫСИВ№1, номера контактов БКНВ№| для подключения БКИВ№2

Номера контактов БКИВМ2 для подключения Fluke 725

Цепь ПП до ЭЧ И К (№ ШС, тип вх. разъема ШС.

№№ и назначение контактов вх.разъема ШС. тип вых. разъема ШС, jVs№ и назначение контактов вых. разъема ШС -для подклю челия к панели А28 в

ШКС)

Тип блока взрывозащиты, тип п № МОД} ля взрывозащиты согласно схеме зл.соедн-не-нпй БЛНЖ. 401201.

012.4.32 ЭД

1 (апменование модуля.

место установки

в

Ml С-2 36. отображение канала в ПО

Recorder

Диапазон нзмере-ння модуля

С кем а

IHV1 к люче НИЯ нзме ригельного оборудования

/

2

3

4

5

б

7

и

V

20

2 ГТ-2

ЬП-6

«ТП.ТГ»;

№2;

К47 « ‘ Вых»; К48 «- Вых»

К1«-*-Вых»,

К2 «- Вых»

ШС№2:

XPI2:

KI 1-«+Вых»;

KI2- к- Вых»

ХР17

К47 «-Вых»;

К48 «- Вых»

МЕ-900 с МЕ-905 №2 (А32)

MR 114: слот № 5;

MR 114 1-5-8

±0.05 В

PiK.

21

23 П -1

БП-4

«ТГ1,ТГ»:

№ 3:

К29 «+Вых»; К30 «- Вых»

К1«+Вых»;

К2 «- Вых»

ШС№3: XPI2;

К9 «> Вых», КЮ «- Вых» ХР17

К29 «+Вых»; КЗО «- Вых»

МЕ-900с Mt -905 №3 (АЗЗ)

MR 1 14; слот№ 6:

MR i 14 1-6-1 1

±0,05 В

Рис

ЭЭ

22

23 ТГ-2

БП-4

«ТП. ТГ»;

№3;

|<31 «+Вых»: К32 <<- Вых»

К1«-Вых»;

К2 «- Вых»

ШС № 3;

ХР12;

KI 1 «-Вых»:

К12 «- Вых»

XPI7

К31 «+Вых»: К32 «- Вых»

МЕ-900с МЕ-905 №3 (АЗЗ)

MR 114.

ело г № 6

MR 114 1-6-12

±0.05 В

Рис.

22

23

24 ТГ-1

Ы1-4

«ТП, ГГ»: № 3;

КЗЗ «-‘-Вых»;

К34 «- Вых»

К!«^Вых»;

К2 «- Вых»

ШС № 3;

XPI3;

К9 «*Вых»;

К10 «- Вых»

XPI7

КЗЗ «+Вы.х»;

К34 «- Вых»

МЕ-900 с МЕ-905 №4 (АЗЗ)

MR 1 14; слот К" 6;

MR 1 14 1-6-13

±0.05 В

Рис 22

23

24 П -2

Ы1-4

«ТП. ТГ»;

№ 3;

К35-« тВых»; К36 «- Вых»

К1«+Вых»;

К2 «- Вых»

ШС № 3;

XPI3;

К11-«*Вых»;

К12 «- Вых»

ХР17

К35-«± Вых»; К36 «- Вых»

ME-900 с МЕ-905 >4 (АЗЗ)

MR 114; слот № 6,

MR 1 14 1-6-14

±0,0 5 В

Рнс.

22

п/ п

Условное обозначение канала.

тип блока преобразователей (БПП)

Наименование л № разъема панели в I1JKC для подключения

ЬКИВ№1, номера контактон GKMB №1 для подключения

НКИВ №2

11омера контактов БКИВ№2 для подключения Fluke 725

Цель ПИ до ЭЧ И К (№ ШС. ТПП вх. разъема ШС.

№№ п назначение контактов вх. разъема ШС, тип вых. разъема ШС, №№ п назначение контактов вых. разъема ШС -для подклю ченпяк панели А28 8 ШКС)

Тип блока взрывозащиты, тип п № модуля взрывозащиты согласно схеме тл.соеди-не-ний БЛИЖ. 401201.

012.432 Э4

Нвнмоповвппо модуля, место установки в MIC-236. отображение канала н ПО Recorder

Диапазон измерения МОДУЛЯ

Схема

НОЛ к люче н II я нзмс ри-нель-II оно оборудования

/

2

3

4

5

6

7

К

9

24

25 ТГ- 1

Б11-4

«ТП. ТГ»;

№3;

К37 « + Вых»;

K3J «- Вых»

КI «+Вых»;

К2 «- Вых»

ШС№3;

XPI4;

К9-«+Вых»;

К10- «- Вых»

ХР17

КЗ7 «+Вых»;

К38 «- Вых»

МЕ-900 С

МЕ-905

JV4

(АЗЗ)

MR I 14; слот № б;

MR I 14 1-6-15

±0,(15 В

Рис.

22

25

25 Т1 2

БП-4

лТП. ТГ»; № 3:

К39 н+Вых»;

К40 «- Вых»

КI «+Вых»;

К2 «- Вых»

ШС № 3;

XPI4;

К1 1-«+Вых»;

К12 «- Вых»

ХР17

К39 «+Вых»;

К40 «- Вых»

МЕ-900 с

МЕ-905 №4 (АЗЗ)

MR I 14; слот № 6;

MR 114 1-6-16

±0.05 В

Рис,

22

Таблица 13

Наимтноваиис параметра ИК

Размерность

нп ди и к

£

S ч

с

ей

О Е х -ь §

- Я

Ji

Эталонные значения напряжения постоянного т■ ока (ТЭДС термопары типаТП-А(ВР)) «U'J», мВ

Номинальные значения температуры в КД’ ДИ «Тз», К (°C)

1

J

4

б

7

S

Напряжен не по-

мВ

0

28.66

8

0

273(0)

стоянного тока,

К

273

2223

4,513

573(300)

соответ ствующее

(“С)

(0)

(Ш50)

9,606

873(600)

значениям ге.мпе-

14,550

1173(900)

ратуры газообраз-

Ид. 128

1273 (1000)

ных сред в диапа-

19,150

147^(1200)

зоне преобразова-

23,311

1773(1500)

ний ПП типа А-1

(ТНР)

28,660

2223(1950)

8.3.6Л5 Результаты поверки считать положительными, если погрет кость измерен ил напряжения постоянного тока, соответствующего значениям температуры r*^^*^<^oco6]^Lr)Hbix сред к диапазоне преобразований 11П типа A-l(T'BP). не превышает значений указанных в таблице 14.

Таблица М

КТ ди

Ном им^лы 1 ые аначецря гемпе-разуры в КТ ДИ

«Т з», К (°С)

Эталонные 'зннче’-ння иапраження постоянного тока {ТЭДС гермопары типа ТП-А (ВР)} «Уз», мВ

Пределы допускаемой основной абсолютной погрет н ости, К (°С)

П редел ы .допускаемой основной прннедёнилн (к ВП=28,66 мВ) НОГрОШНОС! II, %

f

я

7

3

J

I

273(0)

0

±12

±0,51

2

573 (300)

4,513

±12

±0,70

3

873(600)

9,606

±12

±0.70

4

1173 (900)

14,550

±12

±0,70

5

1273(1000)

16,128

±12

±0.65

6

1473(1200)

19,150

±12

±0,6-1

7

1773(1500)

23,3 11

±12

±0.55

8

2223 (1950)

28,660

±12

±0.45

8.3.6. )6 В случае, если погрешность ИК выходит за пределы допусков, указанных в таблице 14. необходимо провести индивидуальную градуировку ИК по методике, изложенной в ип 8.3.1.17.. .8.3.120.

Примечание I- Инднвпдугыьную (канальную) грааун'ровку ИК проводить только а кол-*mU, или мВ—мЦ. ГХ по I ОСТ Р 8,5815-2001 дли ПП типа А-1 (ТВР) [7] мВ—”С (К) должна быть отключена...

It pH меч а ни с 2- Перед градуировкой необходимо провести балансировку И К по н.8,3.6.9

  • 8.3.6.17 Повторить операции поверки пп 8 3.6.10...83 6 13 с использованием инливид)-щтыГой канальной ГХ, полученной после проведения операции по п. 8.3.6.16.

  • 8.3.6.18 Рассчитать значение приведённой погрешности ИК но формуле 6а и если нрнве-лёниая ишрешность измерения напряжения постоянного тока выходит за пределы допусков, указанных в таблице 14, ИК бракуется п отправляется в ремонт. В случае если нриведёшшя погрешность измерения напряжения постоянного тока не выходит за указанные в таблице 14 пределы допусков, перейти к выполнению операций пи 8,3.6 19. 8.3.6,20.

  • 8.3.6.19 Загрузить из БД1"Х ГХ, соответствующую погеряемому ИК (для ПП тина Л-1 (ГВР) по ГОСТ Р 8.585-2001 [7] (см. п.7.2.4)), при этом в окне «Настройка капала» в ноле «Канальная ГХ» появится наименование «Мульти ГХ». как показано на рисунке 23.

8.3 .6.20 Повторить операции поверки пп 8.3.6.10...8.3.6.14.

  • 8.3.6.21 В случае, если после индивидуальной градуировки ИК и последующей поверке ИК .абсолютная погрешность измерения напряжения ностояндого тока (ТТДС ), соответствующего значениям температуры газос^бзразнех сред в диапазоне преобразований ПП <<ma А-) (ТВР), вылаженпая в единицах температуры превышает ± 12 К (°С) ИК бракуется и отправляется в рсмот

9 Оформление результатов поверки
  • 9.1 Результаты поверки заносятся в протокол поверки (Приложение А).

  • 9.2 Результаты градуировки заносятся в протокол градуировки (Приложение Б).

Результаты неравномерности АЧХ заносятся в протокол определения неравномерности АЧХ (Приложение В).

  • 9.3 Результаты поверки оформляются в соответствии с приказом Минпром торга России Хи 1815 от 02.07.2015 г.

При положительных результатах поверки выдается свидетельство о поверке.

При отрицательных результатах поверки система к применению не допускается и на неё выдается извещение о непригодности с указанием причин забракования

Знак поверки наносится на свидетельство о поверке.

Ссыьвчиын двклмниоы
  • 1. БЛИЖ. 401201.100.432 РЭ. Система измерения параметров технолеогического оборудования 373УК09. Руководство по эксплуатации.

  • 2. РМГ-51-2002 Государственная система обеспечения единства измерений. Документы на методики поверки. Основные положения.

  • 3. Приказ №’1815 от 2 июля 2015 г. Министерства промышленности и торговли Российской Федерации «Об утверждении порядка поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке

  • 4. Правила технической эксплуатации электроустановок потребителей (П ГЭЭП).

  • 5. Правила по охране труда при эксплуатации электроустановок (ПОТЭУ).

  • 6. БЛИЖ.409801.005-01 Программа управления комплексами MIC «Recorder». Руковод

ство пользователя.

  • 7. ГОСТ Р 8.585-20^I «ГСП. Термопары. Номинальные статические характеристики преобразования».

  • 8. БЛИЖ. 401201.100.432 Э6 Система измерения параметров технологического оборудования 373УК09. Схема электрическая принципиальная.

    В.В. Супрунюк

Главный метролог ООО «КИА»

Приложение А (рекомеиОуелкк)

Форма протокола поверки

Протокол

поверки измерительного (ых) канала (ов) Системы

Дата:__. время__________:

Диапазон ионерки;

Количество циклов:__.

Количество порций: _

Размер поршни _

Обратный ход:

1 ^именование т’галоиа_____________________

Температура окружающей среды:___, влажность: измерено:

Версия ПО "Recorder"

ПО "Калибровка" версия:_______

Математическая оценка:___

Список контрольных точек.

Точка №

1

2

п

4

5

Значение

Точка №

6

7

8

....

п

Значение

Каналы:

Канал

Олнсание

Част, дискр.,

Ги

1

Канал Л'1* 1

2

Канал №2

Сводная таблица.

Эталон,  ;

Измерено модулем

1

2

ф

п

S - оценка систематической составляющей погрешности. А - оценка случайной составляющей погрешности. П - опенка вариации. Dm - оценка погрешности (максимум).

Dr - относительная погрешность.

Канал Л»)

Эталон

Измерено ,

S

А

Dm

Dr %

1

...

IT

Погрешность (максимальная) на всем диапазоне:____

Приведенная погрешность:______%.

IJo время проверки использовалась следующая калибровочная (аппаратная) функция: Таблица линейной интерполяции.

X

fix)

1

Интерполяция та границами: есть.

Wo время проверкн использовалась следующая градуировочная (канальная) функция:Таблица линейной интерполяции.

X

fix)

Канал №п

Эталон

Измерено

S

А

Dm

Dr %

1

i *  ■

я

1' lorpenmocTb (макси мщгьная) на всем диапазоне; Приведенная погрешность: %.

Во время проверки использовалась следующая калибровочная (аппаратная) функция: Таблица линейной интерполяции.

X

1

fix)

1

Интерполяция за границами: есть.

Во время проверки использовалась следующая градуировочная (канальная) функпия:Табл1ша линейной ннiерноллции.

X

Их)

Сводная таблица цогртшпостей

De ■ приведенная hoi решность. Dr - относительная погрешность. N1 - оценка нелинейное ш

Канад

De, %

Dr.%

N1, dB

I

п

Максимум

Двпусковый контроль

Допчстимос шачение

Канал

SN

Результат

1

п

I. [оверку пропел (а)__________________

Приложение Б

(рекомендуемое )

Форма протокола градуировки

Протокол

градуировки измерительного (ых) канала (ов) Системы

Дата;___ время:___

Диапазон градуировки :_

Количество циклов: _

Количество порций: _

Размер порции: _

Обратный ход: _

Наименование эталона:_________

Температура окружающей среды:____. влажность:___, измерено:___

Версия ПО "Recorder"_______

ПО "Калибровка" версия:__

Математическая оценка: ________

Список контрольных точек.

Точка №

1

э

3

п

Значение

_____________________________1

Каналы:

Да

Канал

Описание

Част, дискр.,

Гц

1

Канал № 1

2

Канал №2

и

Канал № п

S - оценка систематической составляющей погрешности, А - оценка случайной составляющей погрешности. И - оценка вариации. Dm - оценка пог решности (максимум).

Dr - относительная погрешность.

Канал №1 {    _}

Эталон

°C

Измерено

Результат “С

S °C

А °С

Dm °С

Dr %

1

и

По) реннюсть (максимальная) на всем диапазоне:____

Приведенная погрешность: ____%

Во время градуировки использовалась следующая калибровочная (аппаратная) фуик-ция:Таблица линейной интерполяции.

X

Ях)

Интерполяция за границами: есть.

Результирующая градуировочная (канальная) функция: Таблица линейной интерполяции.

62

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
