ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Расходомеры массовые Promass модели 83F

Методика поверки

МП 0667-1-2017 г. Казань

2017

Настоящая инструкция распространяется на расходомеры массовые Promass модели 83 F (далее - СРМ), предназначенные для измерений массового расходов и массы жидкостей и газов, и устанавливает методику и последовательность их первичных и периодических поверок. Интервал между поверками - 4 года.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют следующие операции:

  • - внешний осмотр (п. 6.1);

  • - подтверждение соответствия программного обеспечения (п. 6.2);

  • - опробование (п. 6.3);

  • - определение метрологических характеристик (п. 6.4).

2 СРЕДСТВА ПОВЕРКИ
  • 2.1  При проведении поверки применяют следующие средства поверки:

  • - рабочий эталон единиц массового расхода (массы) жидкости 2-го разряда по ГОСТ 8.142 или ГОСТ 8.374 (далее - эталон расхода) в диапазоне значений, соответствующему диапазону измерений массового расходов жидкости СРМ.

  • 2.2  При проведении поверки СРМ по п. 6.4.2 применяются средства поверки, указанные в нормативном документе, приведенном в таблице 1.

  • 2.3  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  • 2.4  Все эталоны, используемые в качестве средств поверки, должны быть аттестованы в установленном порядке.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1  При проведение поверки соблюдать требования:

  • - правил технической эксплуатации электроустановок потребителей;

  • - правил техники безопасности при эксплуатации электроустановок потребителей;

  • - правил безопасности при эксплуатации СРМ и средств поверки, приведенных в их эксплуатационных документах;

  • - инструкций по охране труда, действующих на объекте.

  • 3.2  К проведению поверки допускаются лица, изучившие настоящую инструкцию, руководство по эксплуатации СРМ и прошедшие инструктаж по технике безопасности.

  • 3.3  К средствам поверки и используемому при поверке оборудованию обеспечивают свободный доступ. При необходимости предусматривают лестницы и площадки, соответствующие требованиям безопасности.

  • 3.4  Освещенность должна обеспечивать отчетливую видимость применяемых средств поверки, снятие показаний с приборов.

  • 3.5  При проведении поверки характеристик СРМ в соответствии с методикой поверки, указанной в таблице 1, выполняют требования безопасности, указанные в данном документе.

  • 3.6  При появлении течи измеряемой среды и других ситуаций, нарушающих процесс поверки, поверка должна быть прекращена.

4 УСЛОВИЯ ПОВЕРКИ

При проведении поверки применяются следующие условия:

  • 4.1 Окружающая среда с параметрами:

  • - температура окружающей среды, °C

    (20±10) от 30 до 95 от 86 до 107

  • - относительная влажность окружающей среды, %

  • - атмосферное давление, кПа

  • 4.2 Измеряемая среда- вода питьевая по СанПиН 2.1.4.1074-2001 с параметрами:

    • - температура, °C                                             (20±10)

    • - давление, МПа                                            от 0,1

    • - изменение температуры измеряемой среды

    в процессе одной поверки, °C, не более                       ± 2,0

    • - изменение расхода измеряемой среды, %, не более            ±3,0

  • 4.3  При проведении поверки СРМ в соответствии с методикой поверки, указанной в таблице 1, должны быть соблюдены условия поверки, указанные в данном документе.

  • 4.4  Перидическую поверку СРМ, применяемого для измерений в меньших диапазонах измерений, допускается на основании письменного заявления владельца СРМ производить только в том диапазоне измерений, который определяет пригодность СРМ для применяемого диапазона измерений. Соответствующая запись должна быть сделана в свидетельстве о поверке и в паспорте СРМ.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1   При подготовке к поверке выполяют следующие работы:

  • - проверка выполнения условий п. 2 п. 4 настоящей инструкции;

  • - проводят монтаж СРМ на эталон расхода в соответствии с их эксплуатационными документами;

  • - проверка правильности монтажа СРМ и эталонов, их электрических цепей и заземления в соответствии с их эксплуатационными документами;

  • - проверка герметичности фланцевых соединений и узлов гидравлической системы рабочим давлением (систему считают герметичной, если при рабочем давлении в течение 5 минут не наблюдается течи и капель поверочной жидкости, а также отсутствует падение давления по контрольному манометру);

  • - подготовка СРМ к работе проводится согласно руководству по эксплуатации на СРМ. В соответствии с руководством по эксплуатации и паспортом на СРМ проводят проверку правильности установленных коэффициентов (при наличии): значения максимального расхода и соответствующее ему значение частоты выходного сигнала; веса импульса, Kf, значение коэффициента коррекции MF в рабочем диапазоне расхода;значение градуировочного коэффициента Км в рабочем диапазоне расхода;

  • - проверяют стабильность установки нуля СРМ, согласно руководства по эксплуатации СРМ.

  • 5.2 При проведении поверки СРМ в соответствии с методикой поверки, указанной в таблице 1, должны бьггь выполнены работы, указанные в данном документе.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1  Внешний осмотр

Визуальным осмотром проверяют отсутствие механических повреждений, влияющие на работоспособность СРМ, проверяют соответствие комплектности и маркировки требованиям эксплуатационных документов СРМ.

Результаты проверки считают удовлетворительными, если отсутствуют механические повреждения СРМ, влияющие на работоспособность, комплектность и маркировка соответствуют требованиям эксплуатационных документов на СРМ.

  • 6.2  Подтверждение соответствия ПО

Для проверки идентификационных данных программного обеспечения необходимо подать питание на вычислитель. При запуске программы на дисплее вычислителя должны отобразиться следующие идентификационные данные: идентификационное наименование и номер версии программного обеспечения.

Индикация идентификационных данных проводится на экране вторичного преобразователя СРМ. Для индикации идентификационных данных необходимо пройти по пунктам меню: Supervision —* Version-Info —* Device (Контроль —> Информация о версии ПО —* Прибор).

Результат подтверждения соответствия программного обеспечения считается положительным, если идентификационное наименование и номер версии (идентификационный номер) программного обеспечения СРМ соответствует наименованию и номеру версии программного обеспечения, указанному в описании типа на СРМ.

  • 6.3  Опробование

При опробовании определяют работоспособность СРМ.

Опробование СРМ проводят путем увеличения или уменьшения расхода измеряемой среды, воспроизводимое эталоном расхода, в пределах диапазона измерений СРМ.

Результат опробования СРМ считают положительным, если при увеличении или уменьшении расхода показания расхода жидкости СРМ изменяются соответствующим образом (увеличиваются или уменьшаются).

  • 6.4  Определение метрологических характеристик

    • 6.4.1 Определение относительной погрешности СРМ при измерении массы и массового расхода жидкости

Определение относительной погрешности СРМ при измерении массы, массового расхода жидкости проводят путем сравнения показаний СРМ и эталона расхода.

Определение метрологических характеристик СРМ при измерении массы, массового расхода жидкости при условии, что соблюдается соотношение 1:3 между пределами допускаемой относительной погрешности эталона расхода и пределами допускаемой относительной погрешности СРМ проводиться по п. 6.4.1.1 настоящей методики. Определение метрологических характеристик СРМ при измерении массы, массового расхода жидкости при условии, что не соблюдается соотношение 1:3 между пределами допускаемой относительной погрешности эталона расхода и пределами допускаемой относительной погрешности СРМ, но не менее 1:2 проводиться по п. 6.4.1.2 настоящей методики.

Метрологические характеристики СРМ при измерении массового расхода принимаются равными метрологическим характеристикам СРМ при измерении массы соответственно.

  • 6.4.1.1 Определение метрологических характеристик СРМ при измерении массы, массового расхода жидкости

Относительную погрешность СРМ при измерении массы определяют на не менее 3 равноудаленных значениях расхода жидкости, включая минимальный и максимальный расход для СРМ. Значение минимального и максимального расхода СРМ определяется в соответствии с паспортом СРМ. Допускается наибольшую точку расхода принимать равную 50% от наибольшего расхода СРМ. При каждом значении расхода проводят не менее 3 измерений. При каждом измерении обеспечивают время измерений не менее 30 с.

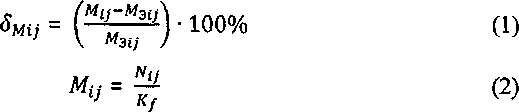

Относительную погрешность СРМ при измерении массы жидкости определяют по формуле:

где 8М - относительная погрешность СРМ при измерении массы жидкости, %;

М - значение массы жидкости по показаниям СРМ, кг;

Мэ - значения массы жидкости по показаниям эталона расхода, кг;

N - количество импульсов по показаниям СРМ, имп.;

К/ - коэффициент преобразования СРМ, имп/кг (имп/дм3).

СРМ считают прошедшим поверку, если значения относительной погрешности СРМ при измерении массы жидкости не превышает предела допускаемой основной относительной погрешности расходомера при измерении массового расхода и массы жидкости указанного в таблице 2 описания типа и паспорте СРМ.

  • 6.4.1.2 Определение метрологических характеристик СРМ при измерении массы, массового расхода жидкости при условии, что не соблюдается соотношение 1:3 между пределами допускаемой относительной погрешности эталона расхода и пределами допускаемой относительной погрешности СРМ, но не менее 1:2.

Относительную погрешность СРМ при измерении массы определяют на не менее 3 равноудаленных значениях расхода жидкости, включая минимальный и максимальный расход для СРМ. Значение минимального и максимального расхода СРМ определяется в соответствии с паспортом СРМ. Допускается наибольшую точку расхода принимать равную 50% от наибольшего расхода СРМ. При каждом значении расхода проводят не менее 7 измерений. При каждом измерении обеспечивают время измерений не менее 30 с.

При каждом измерении регистрируют:

  • - массу жидкости по показаниям эталона расхода;

  • - массу жидкости по показаниям СРМ.

Определение относительной погрешности СРМ при определении массы проводят по формулам (3) - (8).

Для каждого измерения вычисляют значения:

  • - коэффициента коррекции СРМ MF: по массе MFm.

(3)

где Мэу

М

масса измеряемой среды по показаниям эталона расхода, кг; масса измеряемой среды по показаниям СРМ, кг.

Для каждой точки расхода вычисляют:

- среднеарифметическое значение коэффициента коррекции СРМ MF

(4)

где п - количество измерений.

  • - среднеквадратическое отклонение результатов измерений, %

е _  1 I^MFMij-MF^

(5)

J~MFMJy] n-(n-l) ’1UU

  • - для СРМ с пределами погрешности при измерении массы и массового расхода жидкости ± 0,2% и ± 0,25%,

Sj < 0,06%                           (6)

При невыполнении данного условия СРМ подлежит профилактическому осмотру, повторной коррекции нуля и повторных испытаниях.

- неисключенную систематическую составляющую погрешности СРМ, %

MFmj-MFm

•100%

max

MFU =±tMFUJ

где m — количество точек расхода.

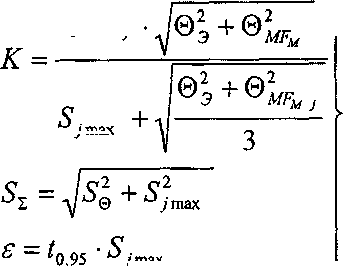

Вычисляют относительную погрешность:

•ч

£ + 1,1-

/max

j max

где ©э - не исключенные систематические составляющие погрешности эталона расхода при измерении массы(объема) измеряемой среды;

8 - случайная составляющая погрешности СРМ;

to,95     коэффициент Стьюдента при доверительной вероятности Р = 0,95 (t0,95 - 2,228

из ГОСТ Р 8.736-2011).

СРМ считают прошедшим испытание, если значения относительной погрешности СРМ при измерении массы жидкости не превышает пределов, установленных в таблице 2 описания типа и паспорте СРМ.

Значение коэффициента коррекции СРМ, К, определяется по формуле:

K=MFM-KycT                        (9)

где КуС1. - значение коэффициента коррекции СРМ установленное в СРМ.

При положительных результатах поверки производят установку значения коэффициента коррекции СРМ, определенного по формуле (9) в соответствии с эксплуатационными документами на СРМ.

  • 6.4.1.3 Исключение грубых погрешностей проводится в соответствии с разделом 6 «Исключение грубых погрешностей» ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения».

  • 6.4.1.4 При положительных результатах поверки на жидкости СРМ признают годным к применению на газовых рабочих средах в том же диапазоне массового расхода. По окончании поверки проводят перенастройку СРМ, в соответствии с параметрами, указанными в руководстве по эксплуатации на СРМ.

  • 6.4.2 Проведение поверки СРМ допускается проводить в соответствии с одним из документов, указанных в таблице 1.

Таблица 1

Шифр документа

Название документа

-

«ГСИ. Расходомеры массовые Promass. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМС» в апреле 2011 г.

МИ 3272-2010

«Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности»

МИ 3151-2008

«Преобразователи массового расхода. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой, в комплекте с поточным преобразователем плотности»

При проведении поверки по документу «ГСИ. Расходомеры массовые Promass. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМС» в апреле 2011 г. поверка проводиться по каналам измерений массы и массового расхода.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1  Результаты поверки, измерений и вычислений вносят в протокол поверки СРМ произвольной формы. Протокол поверки является обязательным приложением к свидетельству о поверке.

  • 7.2  При положительных результатах поверки оформляют свидетельство о поверке СРМ в соответствии с приказом Минпромторга России от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», в паспорте делают отметку о дате очередной поверки. Наносят знак поверки на свидетельство о поверке СРМ.

На обратной стороне свидетельства о поверке СРМ указывают:

  • 1)   диапазон измерений массового расхода жидкости и (или) газа;

  • 2)   пределы допускаемой основной относительной погрешности СРМ при измерении массового расхода и массы жидкости;

  • 3)   пределы допускаемой относительной погрешности СРМ при измерении массового расхода и массы газа;

  • 4)   значения градуировочных коэффициентов.

Допускается указывать в свидетельстве о поверке только те измерительные каналы, по которым проводилась поверка.

  • 7.3  При оформлении результатов поверки допускается использовать производные единицы измерений.

  • 7.4  При определении метрологических характеристик СРМ в соответствии с методикой поверки, указанной в п.6.4.2 производят оформление протокола поверки в соответствии с требованиями данной методики поверки, указанной в таблице 1.

  • 7.5  При отрицательных результатах поверки СРМ к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают «Извещение о непригодности к применению» с указанием причин в соответствии с приказом Минпромторга России от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».
