Аудиометры диагностические 240, 260, 270

Методика поверки 340-0306-17 МП р.п. Менделеево 2017 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика распространяется на аудиометры диагностические 240, 260, 270 (далее - аудиометры), изготавливаемые компанией «Amplivox Ltd.», США, и устанавливает методы и средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При поверке выполнять операции, представленные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции

после ремонта

при периодической поверке

1 Внешний осмотр

3.1

да

Да

2 Опробование

3.2

Да

да

3 Определение метрологических характеристик

3.3

3.1 Определение относительной погрешности установки    частоты    при    воздушном

звукопроведении

8.3.1

да

да

3.2 Определение абсолютной погрешности установки       максимальных       уровней

прослушивания (УП) тестового тонального сигнала при воздушном звукопроведении

8.3.2

Да

да

3.3 Определение абсолютной погрешности установки уровня регулятора УП тестового тонального    сигнала    при    воздушном

звукопроведении

8.3.3

да

да

3.4 Определение коэффициента нелинейных искажений тонального сигнала при воздушном звукопроведении

8.3.4

да

да

3.5 Определение абсолютной погрешности установки   максимальных УП тестового

тонального     сигнала     при     костном

звукопроведении

8.3.5

Да

да

3.6 Определение коэффициента нелинейных искажений тестового тонального сигнала для костного     проведения     при     костном

звукопроведении

8.3.6

Да

да

  • 2.2 При получении отрицательных результатов поверки по любому пункту таблицы 1 аудиометр бракуется.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки использовать средства измерений и вспомогательные средства поверки, представленные в таблице 2.

  • 3.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 3.3 Все средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

Таблица 2

Номера пункта методики

поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3.1-8.3.6

Измеритель нелинейных искажений автоматический С6-11: диапазон рабочих частот от 20 Гц до 199,9 кГц, диапазон измерений коэффициента нелинейных искажений от 0,03 до 30 %

8.3.1-8.3.6

Мультиметр цифровой 34401А: пределы измерений напряжения переменного тока 100 мВ, 1, 10, 100 и 750 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока ±0,1 %; пределы допускаемой абсолютной погрешности измерений частоты: от 3 до 5 Гц ±0,001 F, от 5 до 10 Гц ±0,0005 F, от 10 до 40 Гц ±0,0003 F, от 40 Гц до 300 кГц ±0,00006-F, где F - измеренное значение частоты в Гц

8.3.1-8.3.6

Измеритель акустический многофункциональный ЭКОФИЗИКА: диапазон измерений уровня звукового давления от 22 до 139 дБ, пределы допускаемой абсолютной погрешности измерений уровня звукового давления (УЗД) ±0,7 дБ

8.3.5-8.3.6

Мастоид искусственный 4930: пределы допускаемой погрешности измерений уровня переменной силы ±1,5 дБ

8.3.1-8.3.4

Ухо искусственное 4152 (per. № 7171-79): пределы допускаемой погрешности измерений УЗД ±1,0 дБ

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1  К проведению поверки допускается инженерно-технический персонал со среднетехническим или высшим техническим образованием, имеющий опыт работы с электротехническими установками, ознакомленный с руководством по эксплуатации и документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителей).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки необходимо соблюдать требования раздела «Указание мер безопасности» руководства по эксплуатации (РЭ) аудиометра и средств поверки.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 Поверку проводить в следующих условиях:

  • - температура окружающего воздуха от 15 до 25 °C;

  • - относительная влажность воздуха от 45 до 80 %;

  • - атмосферное давление от 98 до 104 кПа.

При поверке должны соблюдаться указания, приведенные в эксплуатационной документации (ЭД) на аудиометры.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 При подготовке к поверке выполнить следующие операции:

  • - изучить РЭ на поверяемый аудиометр и используемые средства поверки;

  • - проверить комплектность поверяемого аудиометра;

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) необходимые средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра проверить:

  • - комплектность в соответствии с представленной технической документацией;

  • - соответствие внешнего вида аудиометра его описанию в технической документации;

  • - отсутствие на аудиометре, преобразователях, соединительных кабелях и разъемах механических повреждений, влияющих на работу аудиометра;

  • - наличие обозначения типа и номера аудиометра;

  • - соответствие надписей и условных обозначений на аудиометре его РЭ.

  • 8.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования п. 8.1.1.

  • 8.2 Опробование

    • 8.2.1 При опробовании проверить:

  • - работоспособность органов управления, кнопок выбора функций установки частоты, уровней прослушивания, переключения каналов;

  • - работоспособность функций аудиометров в соответствии с его РЭ.

  • 8.2.2 Результаты поверки считать положительными, если аудиометр нормально функционирует и органы управления работоспособны.

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение относительной погрешности установки частоты при воздушном звукопроведен и и

      • 8.3.1.1  Собрать схему в соответствии со схемой рисунка 1 с использованием искусственного уха 4152, головного телефона аудиометра, мультиметра 34401А в режиме «частотомер», подключаемого к выходу "А" измерителя акустического многофункционального ЭКОФИЗИКА, работающего в режиме «ЭкоЗвук».

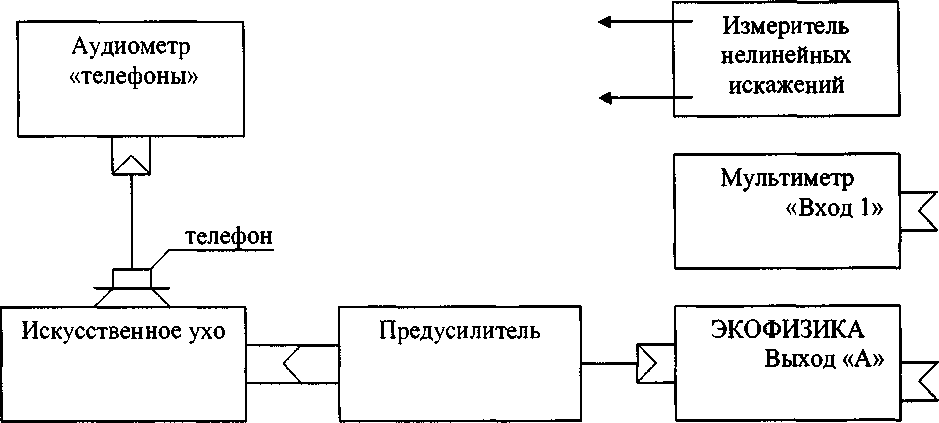

Рисунок 1

  • 8.3.1.2 Провести измерения частоты при воздушном звукопроведении на частотах: 125, 250, 500, 750, 1000, 1500, 2000, 3000, 4000, 6000, 8000 Гц при установленных уровнях прослушивания (УП) для всех частот 100 дБ, за исключением частоты 125 Гц, для которых устанавливается значение УП равное 80 дБ.

Для этого в рабочем режиме аудиометра клавишей управления стимулами (уровни) установить значение уровней прослушивания (УП), тип телефона, клавишей «RIGHT» выбрать правый телефон, затем клавишами «FREQUENCY» последовательно установить значения измеряемых частот. Для подачи сигнала нажать клавишу предъявления сигнала «PRESENT».

  • 8.3.1.3 Определить относительную погрешность установки частоты аудиометра на каждой частоте по формуле (1):

5 ^Н.1ООо/о>

(1)

'        Fycr

где 8f - относительная погрешность установки частоты; FycT - установленная на аудиометре частота; Гизм - измеренная частота.

  • 8.3.1.4 Результаты поверки считать положительными, если значения относительной погрешности установки частоты находятся в пределах ±1,0 %.

  • 8.3.2 Определение абсолютной погрешности установки максимальных УП тестового тонального сигнала при воздушном звукопроведении

    • 8.3.2.1 Собрать схему в соответствии со схемой рисунка 1 с использованием искусственного уха 4152 и головного телефона аудиометра на каждой частоте, указанной в таблице 3. Измерения проводить для телефонов правого и левого уха.

Таблица 3

^ном» Гц

Гпор’ дБ

Гном, дБ

Гмакс, ДБ

Абсолютная погрешность установки УП, дБ

1

2

3

4

5

125

45,0

80,0

125,0

±3,7

250

27,0

100,0

127,0

500

13,5

115,0

128,5

750

9,0

120,0

129,0

1000

7,5

120,0

127,5

1500

7,5

120,0

127,5

2000

9,0

120,0

129,0

3000

11,5

120,0

131,5

4000

12,0

115,0

127,0

6000

16,0

110,0

126,0

±6,2

8000

15,5

100,0

115,5

  • 8.3.2.2 В рабочем режиме аудиометра клавишами «FREQUENCY» последовательно установить значения измеряемых частот, клавишей управления стимулами (уровни) установить значение УП. Для подачи сигнала нажать клавишу предъявления сигнала «PRESENT».

  • 8.3.2.3 На установленной частоте измерить УЗД £изм [дБ отн. 20 мкПа] с помощью измерителя акустического многофункционального ЭКОФИЗИКА, работающего в режиме «ЭкоЗвук».

  • 8.3.2.4 Определить абсолютную погрешность установки УП по формуле (2):

    (2)

Гмакс»

где 1Макс = ^ном + W ^ном - номинальный УП аудиометра, дБ; Lnop - опорный эквивалентный пороговый УЗД для телефона, дБ; £изм - УЗД, измеренный в камере искусственного уха, дБ.

  • 8.3.2.5 Результаты поверки считать положительными, если во всём диапазоне измерений полученные значения абсолютной погрешности установки максимальных УП находятся в пределах, приведенным в графе 5 таблицы 3.

  • 8.3.3 Определение абсолютной погрешности установки уровня регулятора УП тестового тонального сигнала при воздушном звукопроведении

    • 8.3.3.1 Измерения проводить по схеме рисунка 1.

    • 8.3.3.2 Ступени регулировки УП Дст тестовых сигналов (в децибелах) определить путем вычисления ступени с учетом результатов измерений погрешности установки УП по формуле (3):

      к+1

      (3)

где £изм fc+i и Ьтмк - УП соответственно при + 1)-м и к-м положениях регулятора уровня, дБ.

Измерения провести на частоте 1000 Гц при значениях УП: 120, 115, НО, 105, 100, 95, 90, 85, 80, 75, 70, 65, 60, 55, 50,45,40, 35, 30, 25,20, 15, 10, 5, 0, минус 5 и минус 10.

Для этого в рабочем режиме аудиометра клавишами «FREQUENCY» последовательно установить значения измеряемых частот, клавишей управления стимулами (уровнями) установить необходимое значение УП. Для подачи сигнала нажать клавишу предъявления сигнала «PRESENT».

Абсолютную погрешность установки уровня регулятора УП в децибелах при двух соседних положениях регулятора рассчитать по формуле (4):

Д— Дст — ДсТ ном ’                                       (4)

где Дст „ом _ номинальное значение ступени регулировки уровней 5 дБ.

Измерения при УП менее 40 дБ допускается проводить на резисторном эквиваленте импеданса телефона, подключенного к выходу аудиометра

  • 8.3.3.3 Результаты поверки считать положительными, если во всём диапазоне УП значения абсолютной погрешности А находятся в пределах ±1,0 дБ.

8.3.4 Определение коэффициента нелинейных искажений тестового тонального сигнала при воздушном звукопроведении

  • 8.3.4.1  Определение коэффициента нелинейных искажений тестового тонального сигнала проводить путем его измерения с помощью измерителя нелинейных искажений, подключаемого к выходу «А» измерителя акустического многофункционального ЭКОФИЗИКА, работающего в режиме «ЭкоЗвук», в соответствии со схемой рисунка 1 с искусственным ухом 4152.

  • 8.3.4.2 Коэффициент нелинейных искажений измерять на частотах Гном и при УП, указанных в таблице 5, для телефонов правого и левого уха.

Таблица 5

^iOM, Гц

УП, дБ

Допускаемое значение коэффициента нелинейных искажений, %, не более

125

75,0

2,0

500

110,0

1000

110,0

2000

110,0

4000

110,0

8000

110,0

Для этого в рабочем режиме аудиометра клавишами «FREQUENCY» последовательно установить значения измеряемых частот, клавишей управления стимулами (уровнями) установить необходимое значение УП, для подачи сигнала нажать клавишу предъявления сигнала «PRES ENT».

  • 8.3.4.3 Результаты поверки считать положительными, если во всём диапазоне измерений Еном значения коэффициента нелинейных искажений тестового тонального сигнала не превышают 2,0 %.

  • 8.3.5 Определение абсолютной погрешности установки максимальных УП тестового тонального сигнала при костном звукопроведении

  • 8.3.5.1 Определение абсолютной погрешности установки максимальных УП тестового тонального сигнала аудиометра проводить по схеме рисунка 2 с помощью измерителя акустического многофункционального ЭКОФИЗИКА.

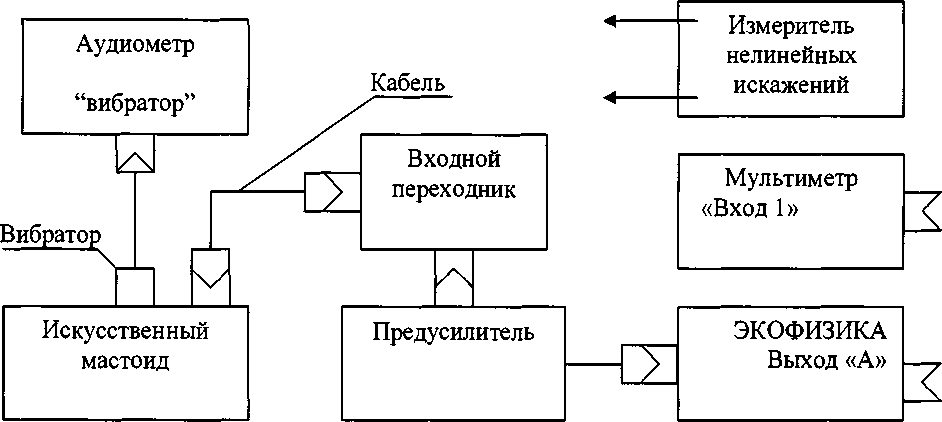

    Рисунок 2

  • 8.3.5.2 Измерить максимальный УП тестового тонального сигнала на частотах 250, 500, 750,1000,1500,2000,3000,4000,6000 и 8000 Гц.

Для проведения измерений необходимо установить режим «BONE» (костная проводимость). Клавишами «FREQUENCY» последовательно установить значения измеряемых частот, клавишей управления стимулами (уровни) установить необходимое значение УП для подачи сигнала нажать клавишу предъявления сигнала «PRESENT».

  • 8.3.5.3 Определить абсолютную погрешность установки максимального УП по формуле (2), где Гном - номинальный УП аудиометра, дБ; Гпор - опорный эквивалентный пороговый УЗД

для телефона, дБ; Гизм - УЗД, измеренный с помощью искусственного мастоида, дБ. Таблица 6

Гном? Гц

Гпор? дБ

Гном? ДБ

Гмакс? ДГ

Абсолютная погрешность установки УП, дБ

1

2

3

4

5

250

67,0

45,0

112,0

±5,5

500

58,0

60,0

118,0

750

48,5

65,0

113,5

1000

42,5

70,0

112,5

1500

36,5

70,0

106,5

2000

31,0

70,0

101,0

3000

30,0

70,0

100,0

4000

35,5

70,0

105,5

Продолжение таблицы 6

Гном, Гц

Lnop> дБ

Lhom> дБ

Бмакс’ ДБ

Абсолютная погрешность установки УП, дБ

1

2

3

4

5

6000

40,0

50,0

90,0

±7,0

8000

40,0

40,0

80,0

  • 8.3.5.4 Результаты поверки считать положительными, если во всём диапазоне измерений полученные значения абсолютной погрешности установки максимальных УП тестового тонального сигнала соответствуют требованиям, приведенным в графе 5 в таблице 6.

  • 8.3.6 Определение коэффициента нелинейных искажений тестового тонального сигнала при костном звукопроведении

  • 8.3.6.1 Собрать схему в соответствии со схемой рисунка 2.

8.3.6.2 Коэффициент нелинейных искажений измерить на частотах Гном и при УП, приведенных в таблице 7.

Таблица 7

^ном, ГЦ

УП, дБ

Допускаемое значение коэффициента нелинейных искажений, %, не более

250

20,0

5,5

500

50,0

1000

60,0

4000

60,0

  • 8.3.6.3 Для проведения измерений установить режим «BONE» (костная проводимость). Клавишами «FREQUENCY» последовательно установить значения измеряемых частот, клавишей управления стимулами (уровни) установить необходимое значение УП. Для подачи сигнала нажать клавишу предъявления сигнала «PRESENT».

  • 8.3.6.4 Результаты поверки считать положительными, если значения коэффициента нелинейных искажений тестового тонального сигнала для костного проведения не превышают 5,5 %.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки на аудиометр выдается свидетельство установленной формы.

  • 9.2 В случае отрицательных результатов поверки, поверяемый аудиометр к дальнейшему применению не допускается. На него выдается извещение о непригодности к применению с указанием причин забракования.

    А.С. Николаенко
