Методика поверки «Имитаторы литий-ионного аккумулятора ИЛИА» (ЕИЖА.468212.019 МП)

Генеральный директор

Технический директор

ООО «ИЦРМ»

Методика поверки

ЕИЖА.468212.019 МП г. Видное

2017 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на имитаторы литий-ионного аккумулятора ИЛИА (далее - имитаторы) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять имитаторы, принятые отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять имитаторы в процессе эксплуатации и хранения, которые были подвергнуты регламентным работам необходимого вида, и в эксплуатационных документах на которые есть отметка о выполнении указанных работ.

• 1.4 Периодичность поверки в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации имитаторов, но не реже одного раза в год.

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из

операций поверки имитатор бракуют и его поверку прекращают.

3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

Таблица 2

3.2 Допускается применение других средств поверки, обеспечивающих определе

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на имитаторы и применяемые средства измерений.

• 5.2 При проведении поверки имитаторов должны приниматься меры по защите от статического электричества по ОСТ 92-1615-2013.

• 5.3 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха от 15 до 25 °C;

• - относительная влажность воздуха от 30 до 80 %.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

• - выдержать имитаторы в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации;

• - с кабелей, подключаемых к имитатору, предварительно должны быть сняты электростатические заряды с помощью комплекта заглушек. Снятие зарядов производится подключением на 2 - 3 с соединителя через заглушку к клемме контура заземления.

• 8.1 Внешний осмотр

При проведении внешнего осмотра имитаторов проверяют:

• - соответствие комплектности перечню, указанному в паспорте;

• - соответствие серийного номера указанному в паспорте;

• - маркировку и наличие необходимых надписей на имитаторе;

• - отсутствие механических повреждений (повреждение корпуса, разъёмов).

Результат внешнего осмотра считать положительным, если комплектность и серийный номер соответствуют указанным в паспорте, маркировка и надписи на имитаторе соответствуют эксплуатационной документации, а также отсутствуют механические повреждения, способные повлиять на работоспособность имитатора.

• 8.2 Опробование

Опробование проводить следующим образом:

• 1) подключить имитатор к источнику питания постоянного тока. Подача напряжения питания осуществляется через соединитель «ПИТ», расположенный на лицевой панели;

• 2) установить значение напряжения электропитания постоянного тока имитатора U_n, соответствующее нормальным условиям применения (28 В);

• 3) при наличии напряжения питания должен загореться индикатор «ПИТ» над соединителем «ПИТ»;

• 4) установить связь имитатора с персональным компьютером (далее - ПК) по интерфейсу RS-485 через соединитель «RS», расположенный на лицевой панели.

Результат опробования считать положительным, если при наличии напряжения питания загорается индикатор «ПИТ» и устанавливается связь с ПК по интерфейсу RS-485.

• 8.3 Подтверждение соответствия программного обеспечения

Встроенное программное обеспечение (далее по тексту - ПО) имитаторов может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных средств программно-технических устройств, поэтому при поверке встроенное программное обеспечение не проверяется.

При проверке внешнего программного обеспечения проверяется соответствие внешнего ПО протоколу информационного обмена (далее - ПИО) 643.05776739.17149-01 92 01, который поставляется в комплекте с устройством (по требованию заказчика).

Результат поверки считать положительным, если ПО соответствует всем условиям, изложенным в протоколе информационного обмена на имитатор.

• 8.4 Определение метрологических характеристик

8.4.1 Определение основной абсолютной погрешности измерений напряжения постоянного тока

Определение погрешности производить методом сравнения результатов измерений мультиметра Р1 и имитатора сигналов, воспроизводимых источником питания постоянного тока SPD-73606 (далее - источник GB1).

Определение погрешности производить в следующем порядке:

• 1. Собрать схему поверки, приведенную на рисунке 1. При этом с кабелей, подключаемых к имитатору, предварительно должны быть сняты электростатические заряды с помощью комплекта заглушек. Снятие зарядов производится подключением на 2 - 3 с соединителя через заглушку к клемме контура заземления;



  И/1ИА

  	Км»
  	1
  	3
  *Цил»мп	9
  	10
  "1141Ш	11
  ■Ццпеип	12
  	5
  	7

  z...........................	G81
  ч

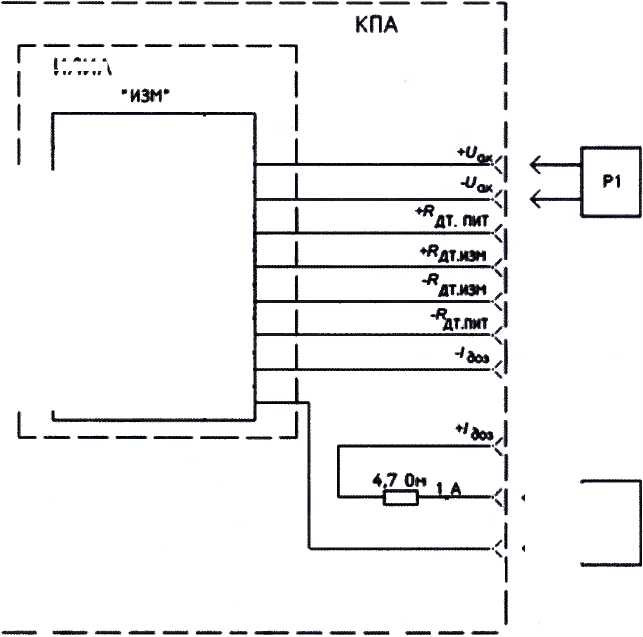

Рисунок 1 - Структурная схема поверки имитаторов где ИЛИА - испытуемый имитатор; Р1 - мультиметр цифровой 34401А;

GB1 - источник питания постоянного тока SPD-73606;

• 2. Перевести мультиметр Р1 в режим измерения напряжения постоянного тока;

• 3. Последовательно воспроизвести источником GB1 значения напряжения постоянного тока равные 2; 2,6; 3,2; 3,8 и 4,5 В;

• 4. Зафиксировать значения сигнала на выходе источника, измеренные мультиметром Р1 и имитатором в поле программы «иизм.», и рассчитать основную абсолютную погрешность измерения напряжения постоянного тока по формуле (1):

ди = и_и — и_э,                                  (1)

где Un- значение напряжения постоянного тока измеренное имитатором, В; U₃- значение напряжения постоянного тока, измеренное мультиметром, В.

Результат поверки считать положительным, если полученные значения основной абсолютной погрешности измерений напряжения постоянного тока во всех поверяемых точках не превышают ±1,0 мВ.

• 8.4.2 Определение абсолютной погрешности воспроизведения сопротивления постоянному току

Определение погрешности производить методом прямого измерения мультиметром Р1 сигналов, воспроизводимых проверяемым имитатором.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему, приведенную на рисунке 1;

• 2. Перевести мультиметр Р1 в режим измерения сопротивления постоянному току;

• 3. Последовательно воспроизвести имитатором значения сопротивления постоянному току равные 80; 90; 100; 110 и 120 Ом;

• 4. Зафиксировать значения сигнала на выходе, измеренные мультиметром Р1, и рассчитать абсолютную погрешность воспроизведения сопротивления постоянному току по формуле (2):

AR = R₃- R_K,                                (2)

где 7?_и - значение сопротивления постоянному току, измеренное мультиметром

Р1, Ом;

7?_э- значение сопротивления постоянному току, воспроизведенное имитатором, Ом. Результат поверки считать положительным, если полученные значения абсолютной погрешности воспроизведения сопротивления постоянному току во всех проверяемых точках не превышают ±0,1 Ом.

• 8.4.3 Определение приведенной к верхнему значению диапазона измерений погрешности измерений силы постоянного тока

Определение погрешности производить методом сравнения результатов измерений мультиметра Р1 и имитатора сигналов, воспроизводимых источником GB1.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему, приведенную на рисунке 1;

• 2. Подключить имитатор к источнику питания GB1, установив на его выходе напряжение постоянного тока, соответствующее силе постоянного тока (0,1±0,1) А;

• 3. Силу постоянного тока (тока дозаряда) в цепи контролировать мультиметром Р1;

• 4. Зафиксировать значения тока дозаряда, измеренные имитатором, и рассчитать приведенную к верхнему значению диапазона измерений погрешности измерения силы постоянного тока по формуле (3):

у =        -100%,                             (3)

Л

где 1изм - значение сигнала на выходе, измеренное имитатором, А;

1о - значение силы постоянного тока, измеренное мультиметром Р1, А; Id - верхнее значение диапазона измерений силы постоянного тока, А.

• 5. Провести операции по п.п. 2-4 при имитации тока дозаряда с помощью источника GB1, равного (0,6±0,1) и (1,0±0,1) А.

Результат поверки считать положительным, если полученные значения приведенной к верхнему значению диапазона измерений погрешности измерения силы постоянного тока во всех проверяемых точках не превышают ±0,5%.

• 9.1 Результаты поверки имитаторов оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки имитаторы удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки имитаторы не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на имитаторы.
