УТВЕРЖДАЮ

Руководитель службы качества

Государственная система обеспечения единства измерений

АНАЛИЗАТОР ВОЛОКОННО-ОПТИЧЕСКИЙ РАСПРЕДЕЛЕНИЯ ТЕМПЕРАТУРЫ И МЕХАНИЧЕСКИХ НАПРЯЖЕНИЙ FIBRISTERRE fTB 2505

МЕТОДИКА ПОВЕРКИ

МП 035.ФЗ-17

Главный метролог

ФГУП НИИОФИ»

С.Н. Негода «'l 4 » августа 2017 г.

Москва

2017 г.

Таблица 2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

Основные технические и (или) метрологические характеристики

8.4.1

8.4.4

7.4

Государственный первичный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации по ГОСТ 8.585-2013

  • - диапазон воспроизведения единицы длины: от 10 до 6-105м;

  • - неисключённая систематиче

ская погрешность воспроизведения   единицы   длины

О = (от 6,5-10-2 до 0,45) м;

  • - среднее квадратическое отклонение результатов измерений при воспроизведении единицы длины S=1,5-10“2m

8.4.1

Рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98

Номинальная длина шкалы -5 м

Допускаемое отклонение - не более ±0,15 мм.

7.4

Государственный рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи поГОСТ 8.585-2013

  • - рабочий спектральный диапазон: от 500 до 1700 нм;

  • - диапазон измеряемой средней мощности оптического излучения: 1О'10 -10'2 Вт;

  • - пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне: ±5%

8.4.2

Измеритель температуры двухканальный прецизионный МИТ 2.05 (номер Федерального информационного фонда по обеспечению единства измерений 29933-05).

  • - диапазон измерений температуры: от - 200 до + 500 °C;

  • - пределы допускаемой абсо

лютной погрешности измерений            температуры

±   (0,005+10'5-!)   °C, где

t - значение температуры

8.4.2

Термометр сопротивления платиновый вибро-прочный ТСПВ-1 (номер Федерального информационного фонда по обеспечению единства измерений 50256-12)

  • - диапазон измерений температуры: от - 80 до + 200 °C;

  • - номинальное сопротивление: 10,25, 100 Ом

1 Введение

Настоящая методика распространяется на анализатор волоконно-оптического распределения температуры и механических напряжений fibrisTerre fTB 2505 (далее по тексту - анализатор), предназначенный для измерений распределения по расстоянию (длине) температуры и деформации в оптическом волокне.

Интервал между поверками - 1 год.

2 Операции поверки

2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.

Таблица 1

п/п

Наименование операции

Номер пунк-та настоящей методики

Проведение операций при

Первичной поверке

Периодической поверке

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

3

Подтверждение соответствия программного обеспечения

8.3

Да

Нет

4

Определение метрологических характеристик

8.4

Да

Да

5

Определение диапазона и разрешающей способности при измерении длины, расчёт абсолютной погрешности измерений длины

8.4.1

Да

Да

6

Определение диапазона и расчёт абсолютной погрешности измерений температуры

8.4.2

Да

Да

7

Определение диапазона и расчёт абсолютной погрешности измерений деформации

8.4.3

Да

Да

8

Определение динамического диапазона

8.4.4

Да

Нет

  • 2.2 Допускается проведение поверки в неполном объеме отдельно по параметрам длины, температуры или деформации.

  • 2.3 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

3 Средства поверки

  • 3.1 При проведении первичной и периодической поверок применяются средства поверки, указанные в таблице 2.

    8.4.3

    Система лазерная измерительная XL-80 (номер Федерального информационного фонда по обеспечению единства измерений 35362-13)

    - диапазон измерений перемещения, м: от 0 до 80;

    пределы допускаемой погрешности      измерений

    перемещения, мкм: 0,5 L, где L - перемещение в м

    8.4.1 -8.4.4

    • 7.3

    • 7.4

    Вспомогательное оборудование.

    Образцы    оптического    волокна    (ОВ)

    стандарта G.652:

    • - номинальное значение длины: 0,04; 1; 25; 50 км

    Термостат     жидкостной     лабораторный

    HUBER СС-410:

    • - диапазон рабочих температур от минус 40 до + 160 °C

    Термостат     воздушный     лабораторный

    ТВЛ-К(150):

    • - диапазон рабочих температур от 0 до + 50 °C

    -

  • 3.2 Допускается применение других средств поверки, обеспечивающих определение необходимых метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 3.3 Средства измерений, используемые при проведении поверки, должны быть поверены и аттестованы в установленном порядке.

4 Требования к квалификации поверителей

К проведению поверки допускают лиц, изучивших настоящую методику и руководства по эксплуатации анализатора и средств поверки, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустановок указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и имеющих опыт работы с высокоточными средствами измерений в области волоконно-оптических систем передачи информации, прошедших обучение на право проведения поверки по требуемому виду измерений.

5 Требования безопасности

  • 5.1   При проведении поверки соблюдают требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83 правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. и Санитарными нормами и правилами устройства и эксплуатации лазеров СанПиН 5804-91т Оборудование, применяемое при испытаниях, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

  • 5.2 Система электрического питания прибора должна быть защищена от колебаний и пиков сетевого напряжения, искровые генераторы не должны устанавливаться вблизи прибора.

  • 5.3 При выполнении поверки должны соблюдаться требования, указанные в «Правилах техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором .

  • 5.4 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

6 Условия поверки

  • 6.1 Все этапы поверки, за исключением особо оговоренных, проводят при следующих условиях:

  • • температура окружающей среды, °C........................................от 15 до 25

  • • относительная влажность воздуха, %.......................................от 30 до 90

  • 6.2 Помещение, где проводится поверка, должно быть чистым и сухим, свободным от пыли, паров кислот и щелочей. Допускаемый перепад температуры при проведении поверки -не более 2 °C.

  • 6.3 В помещении не допускаются посторонние источники электромагнитного излучения, мощные электрические и магнитные поля.

7 Подготовка к поверке

  • 7.1 Все оптические детали приборов, используемых при поверке, очищают от пыли и протирают безворсовой салфеткой, смоченной в спирте. ВНИМАНИЕ! Перед сборкой установок для проведения измерений необходимо тщательно очистить все стыкуемые волоконно-оптические разъёмы!

  • 7.2 Выдержать анализатор в условиях, указанных в п.6.1 настоящей Методики поверки, не менее 2 часов

  • 7.3 Подготавливают к работе поверяемый анализатор и приборы, применяемые при поверке, согласно соответствующим разделам их Руководств по эксплуатации (РЭ).

7.4Для определения диапазона измерений длины и расчёта допустимой абсолютной погрешности измерений длины поверяемого анализатора необходимо предварительно измерить длину образцов оптического волокна (ОВ) с помощью комплекса средств измерений для воспроизведения и передачи единиц длины и времени распространения сигнала в световоде при температуре 20 ± 1 °C и для показателя преломления ОВ 1,4682. Для термостабилизации образцов ОВ используют термостат воздушный лабораторный ТВЛ-К (150) в соответствии с его РЭ. Фиксируют полученные значения длин образцов ОВ Llref, L2ref, L3ref, L4ref с номинальной длиной 0,04; 1,0; 25,0; 50,0 км соответственно.

  • 7.5 Для определения динамического диапазона измерений поверяемого анализатора предварительно измеряют ослабление оптического излучения для образцов ОВ с номинальной длиной 1 и 50 км. Для этого берут источник излучения с длиной волны 1550 нм и измеритель мощности из состава РЭСМ-ВС. Соединяют их с помощью кабеля (пачкорда) и проводят измерения средней мощности источника Ро (в дБм). Затем соединяют источник и измеритель мощности с помощью образцов ОВ и измеряют среднюю мощность Рь Значение ослабления А (в дБ) для каждого образца ОВ вычисляют по формуле (1):

А=ра-р, (1)

  • 8 Проведение поверки

8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре должно быть установлено:

  • - наличие маркировки, подтверждающей тип и идентифицирующей анализатор;

  • - отсутствие на наружных поверхностях анализатора повреждений, влияющих на его работоспособность;

  • - отсутствие ослаблений элементов конструкции, сохранность пломб, чистоту разъемов;

  • - в целостности соединительных кабелей.

  • 8.1.2 Анализатор считается прошедшим операцию поверки, если видимые механические повреждения анализатора, кабелей и разъёмов отсутствуют, а органы управления исправны.

8.2 Опробование

  • 8.2.1 Включить анализатор согласно п.З «Настройка анализатора» его Руководства по эксплуатации (РЭ).

  • 8.2.2 Проверяют режим горения индикатора «ГОТОВ» после включения питания - он должен гореть непрерывно.

  • 8.2.3 Запускают на персональном компьютере (ПК) управляющую программу и устанавливают соединение согласно п.4.5 «Подключение fTView к анализатору» его РЭ.

  • 8.2.3 Анализатор считается прошедшим подготовку к поверке, если индикатор «ГОТОВ» горит непрерывно, управляющая программа запускается и соединение поверяемого анализатора с ПК устанавливается.

8.3 Подтверждение соответствия программного обеспечения

  • 8.3.1 Проверяют соответствие заявленных идентификационных данных программного обеспечения сведениям, приведенным в описании типа на анализатор.

  • 8.3.2 Для вывода на экран идентификационных данных программного обеспечения необходимо в главном окне программы в верхнем меню нажать вкладку «Info».

8.3.3 Анализатор считается прошедшим операцию поверки, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3. Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

fTView

Номер версии (идентификационный номер) ПО

3.2.29 и выше

  • 8.4 Определение метрологических характеристик

8.4.1 Определение диапазона и разрешающей способности при измерении длины, расчёт абсолютной погрешности измерений длины

  • 8.4.1.1 Собирают установку согласно схеме, представленной на рисунке 1. Используют образец ОВ с номинальным значением длины 0,04 км. Образец соединяют с помощью волоконно-оптических соединительных кабелей (пачкордов) с разъёмами типа Е2000. Перед соединением измеряют длину соединительных пачкордов Lp, м, с помощью рулетки.

    То sensor

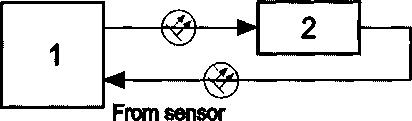

    Рисунок 1 - Блок-схема установки для измерений длины ОВ

    1 - поверяемый анализатор; 2 - образец ОВ, помещённый в воздушный термостат при температуре 20 ± 1 °C

  • 8.4.1.2 Измеряют длину образца ОВ с помощью поверяемого анализатора. Для этого в окне управляющей программы в закладке «Параметры измерения» нажимают кнопку «AUTO» для автоматического определения длины подключённого к поверяемому анализатору участка ОВ. Измерения проводят 10 раз и фиксируют значения длины Li, м, где i=(l; 10).

  • 8.4.1.3 Вычисляют среднее арифметическое измеренных значений длины образца ОВ, м, по формуле (2):

ю

Za

г=лг                           <2>
  • 8.4.1.4 Вычисляют среднее квадратическое отклонение (СКО) результатов измерений (п=10) длины, м, поверяемым анализатором по формуле (3):

s=J—-1—_

(3)

  • 8.4.1.5 Вычисляют неисключённую систематичекую погрешность (НСП) измерений длины, м, поверяемым анализатором по формуле (4):

0=Т-(Я./+ьр)|

(4)

где Lp - длина соединительных пачкордов, м, измеренная с помощью рулетки;

Llref - эталонное значение длины образца ОВ, м, полученное в п.7.4 настоящей методики.

  • 8.4.1.6 Вычисляют абсолютную погрешность измерений длины, м, поверяемого анализатора по формуле (5):

(5)

где - погрешность измерений длины образцов ОВ, равная 0,1 м для длин не более 1 км и 0,25 м для длин не более 100 км.

  • 8.4.1.7 Повторяют операции п.п.8.4.1.1-8.4.1.6 для верхней границы диапазона измерений длины с помощью образца ОВ с номинальным значением длины 50 км.

  • 8.4.1.8 Для определения разрешающей способности при измерениях длины собирают установку, схема которой приведена на рисунке 2. Для этого последовательно подключают к поверяемому анализатору образец ОВ с номинальным значением длины 50 км; затем образец ОВ номинальным значением длины 1 м, затем образец ОВ с номинальным значением длины 1 км. Образец ОВ длиной 1 м измеряют с помощью рулетки, фиксируют значение длины Lr, м, и помещают в воздушный термостат при температуре 20 ± 1 °C.

    То sensor                    3

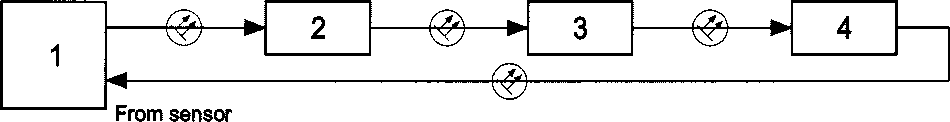

    Рисунок 2 - Блок-схема установки для определения разрешающей способности п при измерениях длины

    1 - поверяемый анализатор; 2 - образец ОВ с номинальным значением длины 50 км;

    • 3 - образец ОВ с номинальным значением длины 1 м, помещённый в воздушный термостат;

    • 4 - образец ОВ с номинальным значением длины 1 км

  • 8.4.1.9 Проводят измерения бриллюэновского сдвига частоты вдоль собранной трассы в диапазоне частот от 10,7 до 11,00 ГГц и пространственным разрешением 0,7 м согласно РЭ поверяемого анализатора.

  • 8.4.1.10 На результирующей рефлектограмме (см. пример на рисунке 3) находят участок с образцом ОВ длиной 1 метр и фиксируют частоту бриллюэновского сдвига vo данного участка, которая соответствует температуре 20 ± 1 °C.

    ■j

    »=*e      Илям Me

    Me.HisrtrWfrtr

    i 10 km str«n                 04 14H9- ??• 1$

    Afomtonng st rain event 01

    strain event 0i«2PI:

    1 Перечень измерений

    Участок образца ОВ длиной 1 м

    2 Список итераций

    14

    1$

    15

    18

7 Индикатор соединения

Рисунок 3 - Пример главного окна программы 1ТВ500 с рефлектограммой

  • 8.4.1.11 Поднимают температуру в воздушном термостате до 50 ± 1 °C и выдерживают образец ОВ при данной температуре 1 час. Далее проводят измерения аналогично п. 8.4.1.9.

  • 8.4.1.12 На результирующей рефлектограмме находят участок с образцом ОВ длиной 1 м и фиксируют частоту бриллюэновского сдвига vi данного участка, которая соответствует температуре 50 ± 1 °C. Вычисляют Av - разность значений бриллюэновских частот, которая для типичного коэффициента преобразования оптического волокна 1,06 МГц/°С должна лежать в интервале от 20 до 40 МГц, по формуле (6):

Av = |vi-vo|                                    (6)

  • 8.4.1.13 Анализатор считается прошедшим операцию поверки, если диапазон измерений длины составляет от 60 до 50000 м; разрешающая способность для волокна длиной до 50 км не хуже 1,0 м; а значение абсолютной погрешности измерений длины не превышает ±(dl + 5*10-5»L + 2«dL), где dl - разрешение выборки; dL - пространственное разрешение; L - измеряемая длина ОВ.

8.4.2 Определение диапазона и расчёт абсолютной погрешности измерений температуры

  • 8.4.2.1 Собирают установку согласно схеме, приведенной на рисунке 4. Измерения температуры сначала проводят на минимальной длине ОВ - 40 метров, а потом на максимальной длине ОВ - 50 км, во всём диапазоне измерений температуры от - 40 до + 100 °C. Для проведения измерений к поверяемому анализатору последовательно подключают образцы ОВ с номинальным значением длины 0,04; 0,01; 1 км

    То sensor

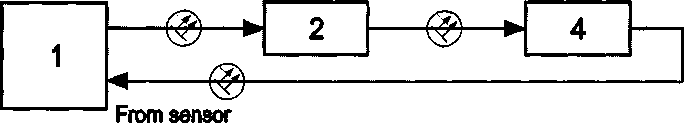

    Рисунок 4 - Блок-схема установки для измерений температуры в ОВ с помощью поверяемого анализатора

1 - поверяемый анализатор; 2 - образец ОВ с номинальным значением длины 0,04 км;

3 - образец ОВ длиной 0,01 км, помещённый в жидкостной термостат; 4 - Образец ОВ с номинальной длиной 1 км.

  • 8.4.2.2 Вставляют в соответствующие отверстия в крышке жидкостного термостата два термометра сопротивления ТСПВ-1 и подключают их к измерителю температуры МИТ 2.05. Опускают температуру в жидкостном термостате до - 40 °C в соответствии с его РЭ. Скорость снижения температуры задается не более 10 °C в час. Выжидают 30 минут после достижения заданной температуры и измеряют её значение в жидкостном термостате с помощью измерителя температуры МИТ 2.05 в соответствии с его РЭ.

  • 8.4.2.3 Проводят 10 измерений температуры образца ОВ с помощью МИТ 2.05 и поверяемым анализатором в соответствии с их РЭ, причём в случае анализатора в одной точке по шкале длины (в середине нагреваемого/охлаждаемого участка ОВ).

  • 8.4.2.4 Повторяют операции п.8.4.2.3 для значений температуры в жидкостном термостате в диапазоне от - 40 до + 100 °C шагом 20 °C. Фиксируют полученные значения результатов измерений температуры в жидкостном термостате - 7x(_ref, °C, температуры образца ОВ, измеренных анализатором - 7х,_сред., °C, где i=(l;10). По результатам измерений заполняют таблицу 4.

Таблица 4 - Результаты измерений температуры

Средние значения температуры в жидкостном термостате, °C

Средние значения температуры образца ОВ, измеренной анализатором, °C

Разность темп-р (®0,°с

Абс.   погреш

ность измерений темп-ры анализатором (Ат), °C

Обознач.

Значение

St ref

Обознач.

Значение

St

1

Т-40 ref

Т-40 сред

2

T-20_ref

Т-20_сред

3

TOref

Т0_сред

4

T+20_ref

Т+20_сред

5

T+40_ref

Т+40_сред

6

T+60_ref

Т+60_сред

7

T+80 ref

Т+80 сред

8

T+100 ref

Т+100 сред

8.4.2.5 Среднее значение температуры образца ОВ Тх сред, °C (х - номинальное значе

ние измеряемой температуры), вычисляют по формуле (7):

10

(7)

  • 8.4.2.6 Среднее значение температуры в термостате Txref, °C (х - номинальное значение

измеряемой температуры), вычисляют по формуле (8):

Тх _ref =

ю

Тх _ mit!

;=1

  • 8.4.2.7 Вычисляют St - CKO результатов измерений температуры, °C, с помощью поверяемого анализатора вычисляют по формуле (9):

    S =

    1

    п-(п-1)

    ■£(п, -Тх сред)2

    /=1

    (9)

  • 8.4.2.8 Вычисляют St_ref - CKO результатов измерений температуры, °C, с помощью МИТ-2.05 по формуле (10):

    1

    п-(п-\)

    ■£<ъ -Тх _сред)2

    1=1

    (Ю)

  • 8.4.2.9 Разность температур (Ot) - это разность между средним значением температуры в жидкостном термостате и средним значением температуры образца ОВ, измеренной с помощью поверяемого анализатора (неисключённая систематическая погрешность (НСП) измерений температуры поверяемым анализатором), вычисляют по формуле (11):

&-\Tx_cped-Tx_ref\                        (11)

  • 8.4.2.10 Значение абсолютной погрешности измерений температуры поверяемым анализатором вычисляют по формуле (12):

Дг = 2-^Ц^ + 5,!+5,

(12)

где Ае - значение погрешности измерений температуры с помощью измерителя температуры МИТ 2.05 (Ае= (0,005+10-5*t) °C, где t - значение температуры).

  • 8.4.2.11 Повторяют операции п.п.8.4.2.1-8.4.2.10 для образца ОВ с номинальным значением длины 50 км.

  • 8.4.2.12 Анализатор считается прошедшим операцию поверки, если диапазон измерений температуры составляет от - 40 °C до + 100 °C, а значения абсолютной погрешности измерений температуры не превышают ± 2 °C.

8.4.3 Определение диапазона и расчёт абсолютной погрешности измерений деформации

  • 8.4.3.1 Собирают установку согласно схеме, приведенной на рисунке 5. Измерения деформации сначала проводят на минимальной длине ОВ - 40 метров, а потом на максимальной длине ОВ - 50 км, во всём диапазоне измерений деформации (от 0,01 до 2,00 %). Для этого последовательно подключают к поверяемому анализатору образец ОВ с номинальным значением длины 0,04 км, затем образец ОВ длиной 10 м, (один конец которого жёстко закреплён на неподвижной плоскости, а второй на каретке с микрометрическим винтом), затем образец ОВ с но-ми-нальным значением длины 1 км. Создают преднатяг (предварительное удлинение) деформируемого участка ОВ. Для этого перемешают каретку микрометрического винта на расстояние, соответствующее 0,1 % от длины растягиваемого участка ОВ. Перемещение каретки контролируют с помощью системы лазерной измерительной XL-80, для чего устанавливают на каретку отражатель из состава XL-80 и измеряют его перемещение согласно РЭ системы XL-80.

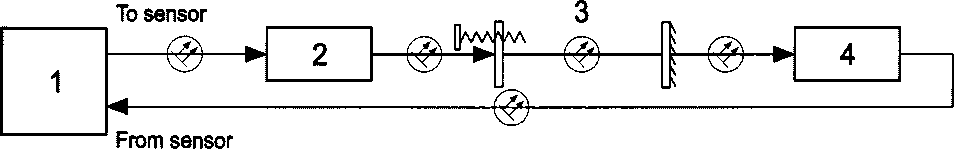

    Рисунок 5 - Блок-схема установки для измерений деформации ОВ с помощью поверяемого анализатора

1 - поверяемый анализатор; 2 - образец ОВ с номинальным значением длины 0,04 км; 3 - растягиваемый образец ОВ длиной 10 метров; 4 - Образец ОВ с номинальной длиной 1 км

  • 8.4.3.2 Проводят 10 измерений деформации (удлинения) образца ОВ D_0i в соответствии с РЭ на поверяемый анализатор и 10 измерений перемещения каретки D ren Oi.

  • 8.4.3.3 Растягивают образец ОВ на 0,01 % (или 1 мм) и проводят 10 измерений деформации образца ОВ ОВ D_0,01i в соответствии с РЭ на поверяемый анализатор в одной точке по шкале длины (в середине растягиваемого участка ОВ) и 10 измерений перемещения каретки D_ren_0,01i.

  • 8.4.3.4 Растягивают образец ОВ на 0,1 % (или 10 мм) и проводят 10 измерений деформации образца ОВ D_xi в соответствии с РЭ на поверяемый анализатор и 10 измерений перемещения каретки D ren xi.

  • 8.4.3.5 Повторяют операции п.8.4.3.4 пока значение натяжения ОВ не достигнет 2 % (или 200 мм) с шагом в соответствии с табл.5. Заполняют таблицу 5.

Таблица 5 - Результаты измерений удлинения образца ОВ

Средние значения удлинения, измеренные XL-80, %

Средние значения удлинения, измеренные анализатором, %

Разность значений удлинения (0d), %

Абс. погрешность измерений деформации с пом. анализатора (Ad), %

Обознач.

Значение

Sd_ref

Обознач.

Значение

sd

1

D ref 0,0

0,0

D сред 0,0

0,0

2

D ref 0,01

D сред 0,01

3

D ref 0,1

D сред 0,1

4

D_ref_0,5

О_сред_0,5

5

D_ref_l,l

О_сред_1,1

6

D ref 2,0

D сред 2,0

8.4.3.6 Среднее значение деформации (относительного удлинения) образца ОВ, %, измеренной анализатором, Э сред х (х - номинальное значение относительного удлинения), вы-

числяют по формуле (13):

D сред х = —---,                                    (13)

-у - 10

где Dx i - полученные значения относительного удлинения, %, по результатам десяти измерений в одной точке по шкале длины (в середине растягиваемого участка образца ОВ).

  • 8.4.3.7 Среднее значение перемещения каретки (относительного удлинения), %, измеренной с помощью системы лазерной измерительной XL-80, Drefx (х - номинальное значение относительного удлинения), вычисляют по формуле (14):

ю

_ren _xi

D_ref _х- —--------,                            (14)

  • 8.4.3.8 Вычисляют Sd - CKO результатов измерений относительного удлинения • ^(Z)x; -D _сред _х)2

    анализатором вычисляют по формуле (15):

    1

    п •(«-!)

<=i

  • 8.4.3.9 Вычисляют Sd_ref- CKO результатов измерений относительного удлинения с помощью системы лазерной измерительной XL-80 по формуле (16):

Sd ref=\l .. •^D-r^_xi-D_ref _х)2                 (16)

  • 8.4.3.10 Разность значений удлинения (0а), % - это разность между значением удлинения, измеренным с помощью системы лазерной измерительной XL-80, и значением удлинения ОВ, измеренным с помощью поверяемого анализатора (НСП измерений деформации поверяемым анализатором), вычисляется по формуле (17):

® = \D _сред _х - D _ref _х\                       (17)

  • 8.4.3.11 Значение абсолютной погрешности измерений деформации, %, поверяемым анализатором вычисляют по формуле (18):

    (18)

где Дхь - значение погрешности измерений удлинения с помощью системы лазерной измерительной XL-80, равное 0,0001 %.

  • 8.4.3.10 Повторяют операции п.п.8.4.3.1-8.4.3.10 для образца ОВ с номинальным значением длины 50 км.

  • 8.4.3.11 Анализатор считается прошедшим операцию поверки, если диапазон измерений деформации составляет от 0,01 до 2,00 %, а значения абсолютной погрешности измерений деформации не превышают ± 0,01 %.

8.4.4 Определение динамического диапазона

  • 8.4.4.1 Динамическим диапазоном работы поверяемого анализатора является то максимальное значение вносимого компонентами волоконно-оптического тракта ослабления, при котором метрологические характеристики поверяемого анализатора соответствуют заданным значениям.

  • 8.4.4.2 Повторяют операции п.п.8.4.1.7 для длины 50 км, п.п. 8.4.2.1 - 8.4.2.10 для температуры 20 °C, 8.4.3.6 - 8.4.3.11 для деформации (удлинения образца ОВ) 1 % с включением в соответствующие схемы установок аттенюатора IQ-505. Аттенюатор подключают непосредственно к поверяемому анализатору к разъёму «То sensor», через него далее соединяют остальные компоненты схемы.

Значение вносимого аттенюатором ослабления выбирают 20-А, дБ, где А - значение ослабления, вносимого образцом ОВ с номинальным значением длины 50 км, которое было найдено в п.7.5 настоящей методики.

  • 8.4.4.3 Анализатор считается прошедшим операцию поверки, если при ослаблении (динамическом диапазоне) 20 дБ в образце ОВ длиной 50 км значение абсолютной погрешности измерений длины не превышает ± (dl + 5*10-5*L + 2*dL), где dl - разрешение выборки; dL -пространственное разрешение; L - измеряемая длина ОВ; абсолютная погрешность измерений температуры не превышает ± 2 °C; абсолютная погрешность измерений деформации не превышает ± 0,01 %.

9 Оформление результатов поверки

  • 9.1 Результаты измерений при поверке заносят в протокол (форма протокола приведена в приложении А настоящей методики поверки).

  • 9.2 При положительных результатах поверки, анализатор признается годным и допускается к применению. На него выдается свидетельство о поверке установленной формы с указанием полученных по п.п. 8.4.1 - 8.4.4 фактических значений метрологических характеристик анализатора и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и анализатор допускают к эксплуатации.

  • 9.3 Анализатор, прошедший поверку с отрицательным результатом, признается непригодным, не допускается к применению и на него выдается извещение о непригодности с указанием причин. Свидетельство о предыдущей поверке и знак поверки аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г.

    Начальник сектора лаборатории Ф-3

    Старший научный сотрудник лаборатории Ф-3

    В.Е. Кравцов

    А. К. Митюрев

ПРИЛОЖЕНИЕ А к методике поверки МП 035.ФЗ-17 «Анализатор волоконно-оптического распределения температуры и механических напряжений fibrisTerre fTB 2505»

ПРОТОКОЛ

первичной / периодической поверки

от «_______»_____________201__года

Средство измерений: «Анализатор волоконно-оптический распределения температуры и механических напряжений fibristerre fTB 2505»

Наименование СИ, тип

Зав. № 21016   №/№_____________________________________________

Заводские номера блоков

Принадлежащее___________________________________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 035.ФЗ-17 «ГСП. Анализатор волоконно-оптического распределения температуры и механических напряжений fibrisTerre fTB 2505. Методика поверки» , утверждённой ФГУП «ВНИИОФИ» 14 августа 2017 г.

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов _____________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

- температура окружающего воздуха, °C    от 15 до 25

- относительная влажность воздуха, %    от 30 до 90

Внешний осмотр:__________________________________________

Опробование:_______________________________________________

Получены результаты поверки метрологических характеристик:

Характеристика

Результат

Требования методики поверки

Диапазон измерений длины, м

от 60 до 50000

Динамический диапазон, дБ

20

Разрешающая способность при измерении длины, м, не хуже

1,0

Пределы допускаемой абсолютной погрешности измерений длины, м

±(dl + 510'5L +

2dL)

Диапазон измерений деформации, %

от 0,01 до 2,0

Пределы допускаемой абсолютной погрешности измерений деформации, %

±0,01

Диапазон измерений температуры, °C

от - 40 до +100

Пределы допускаемой абсолютной погрешности измерений температуры, °C

±2

Рекомендации_________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:_________________________________________________

___________________________подписи, ФИО, должность

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
