Методика поверки «Детекторы токсичных и вредных газов GQ-AEC2232bX» (мп-270/03-2021 )

СОГЛАСОВАНО:

Заместитель руководителя ЛОЕИ ООО «ПРОММАШ ТЕСТ»

__Лапшинов В.А.

«29» марта 2021 г.

Государственная система обеспечения единства измерений

Детекторы токсичных и вредных газов GQ-AEC2232bX

МП-270/03-2021

г. Москва, 2021 г.

• 1.1  Настоящая методика распространяется на Детекторы токсичных и вредных газов GQ-AEC2232bX (далее - детекторы), изготавливаемые CHENGDU ACTION ELECTRONICS JOINT-STOCK CO., LTD, Китай и устанавливает методику их первичной поверки (до ввода в эксплуатацию и после ремонта) и периодической поверки (в процессе эксплуатации).

• 1.2  При проведении поверки должна обеспечиваться прослеживаемость детекторов к ГЭТ 154-2016 «Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах» согласно государственной поверочной схемы для средств измерений содержания компонентов в газовых средах и газоконденсатных средах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2664 от «14» декабря 2018 г.

• 2.1 При проведении поверки должны выполняются операции, указанные в таблице

1.

Таблица 1 - Операция поверки

2.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

• 3.1 При проведении поверки соблюдают следующие нормальные условия:

  • - температура окружающей среды, °C

  • - относительной влажности окружающей среды, %

  • - атмосферное давление, кПа

  мм рт. ст.

от +15 до +25

от 30 до 80

от 84 до 106,7 от 630 до 800

• 4.1 К проведению поверки допускается персонал, изучивший эксплуатационную документацию на поверяемый детектор и средства измерений, участвующих при проведении поверки.

• 5.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Сведения о средствах поверки

• 6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 6.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 6.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным Госгортехнадзором России от 25.03.2014 № 116;

• 6.4 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• 6.5 К поверке допускаются лица, изучившие эксплуатационную документацию.

• 7.1 При внешнем осмотре устанавливают соответствие детектора следующим требованиям:

• - соответствие комплектности перечню, указанному в эксплуатационной документации;

• - соответствие маркировки требованиям эксплуатационной документации;

• - детектор не должен иметь видимых механических повреждений, влияющих на работоспособность.

• 7.2 Детектор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 8.1 Подготовка к поверке.

  • 8.1.1 Выполнить мероприятия по обеспечению условий безопасности.

  • 8.1.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 8.1.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 8.1.4 Выдержать поверяемые детектор и средства поверки при температуре поверки не менее 2 ч.

  • 8.1.5 Подготовить поверяемый детектор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

8.2 Опробование

• 8.2.1. При опробовании проверяют общее функционирование детектора, для чего включают детектора, после чего осуществляется процедура автоматического тестирования и детектор переходит в режим прогрева, а после этого в режим измерений.

• 8.2.2. Детектор считается прошедшим опробование, если во время тестирования отсутствуют сообщения об отказе и после окончания времени прогрева детектор переходит в режим измерений (на дисплее отображается измерительная информация).

• 9.1 Для проверки соответствия программного обеспечения (далее - ПО) выполняют следующие операции:

• -   проводят визуализацию идентификационных данных ПО детектора, посредством вызова на дисплей номера версии встроенного ПО:

• -   Одновременно нажатием кнопок «О» и «О» на панели открывается меню, и при помощи кнопок «О» и «О» выбрать «Н 10» и зажать кнопку «О» в течении 5 секунд, в открывшейся окне высвечивается номер версии ПО;

• -   сравнивают полученные данные с идентификационными данными указанными в таблице 3.

• 9.2 Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в таблице 3.

Таблица 3 - Идентификационные данные ПО

• 10.1 Определение погрешности детектора.

  • 10.1.1 Определение погрешности детектора проводят в следующем порядке:

• 1) Собирают схему проведения поверки, приведенную на рисунке Б.1 Приложения Б настоящей МП-270/03-2021;

• 2) Подают на вход детектора через калибровочную насадку ГС (таблица А.1 Приложения А, в соответствии с определяемым компонентом) с расходом 500 ±100 см³/мин в последовательности №№ 1-2-3-2-1-3;

Время подачи ГС не менее утроенного номинального времени установления показаний по уровню 0,9 (Точном, таблице В.1 Приложения В настоящей МП-270/03-2021)

• 3) Фиксируют значение, отображаемое на дисплее детектора;

• 4) Значение абсолютной (Ai) погрешности детектора, рассчитывают по формуле (1):

А= Q - cf                   (i)

где   С, - установившиеся показания на дисплее детектора в i-ой точке поверки, объемная

доля, % (млн^-1);

Cf - действительное значение содержания определяемого компонента в i-й ГС, объемная доля, % (млн^-1).

• 10.1.2 Результат поверки детектора считают положительным, если полученные значения погрешности во всех точках поверки не превышает пределов, указанных в таблицах В.1 Приложения В настоящей МП-270/03-2021.

• 10.2 Определение времени установления показаний детектора

  • 10.2.1 Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п. 10.1 при подаче ГС №1 и ГС № 3 в следующем порядке:

• 1) подать на детектор ГС № 3, зафиксировать установившееся значение показаний;

• 2) рассчитать значение, равное 0,9 от показаний детектора, полученных в п. 1);

• 3) подать на детектор ГС № 1, дождаться установления показаний, затем, не подавая ГС на детектор продуть газовую линию ГС № 3 в течение не менее 3 мин., подать ГС на детектор и включить секундомер. Зафиксировать время достижения показаниями детектора значения, рассчитанного на предыдущем шаге.

• 10.2.2 Результат поверки считать положительным, если время установления показаний не превышает значений, указанных в таблицах В.1 Приложения В настоящей МП-270/03-2021.

• 11.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 10 настоящей методики поверки.

• 11.2 При положительных результатах поверки детектор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на детектор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

• 11.3 При отрицательных результатах поверки детектор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на детектор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Разработчик:

Инженер по метрологии

Стажер

(обязательное)

Таблица А.1 - Технические характеристики ГС, используемых при поверке детекторов

(обязательное)

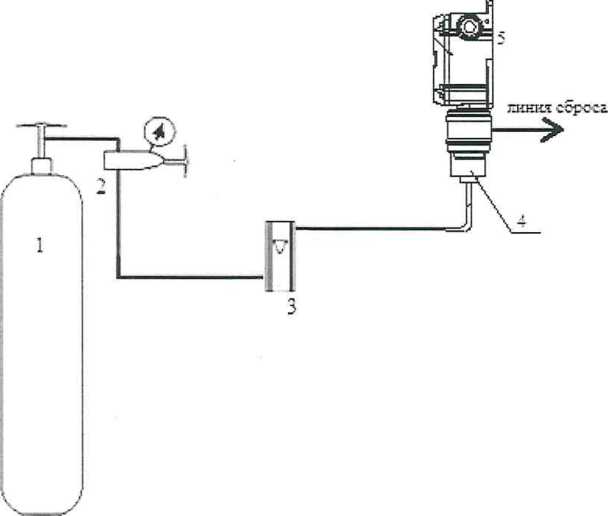

• 1 - баллон с ГС или азотом;

• 2 - вентиль тонкой регулировки;

• 3 - ротаметр (индикатор расхода);

  • 4 - калибровочная насадка;

  • 5 -детектор.

Рисунок Б.1 - Схема подачи ГС, при поверке детекторов

(обязательное)

Таблица В.1 - Метрологические характеристики

9
