Настоящая методика поверки распространяется на измерители перемещений бесконтактные DMS выпускаемые «Imetrum Limited», Великобритания (далее — измерители), в качестве рабочего средства измерений и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки измерителей, должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операций

Обязательность проведения при поверке

Номер пункта методики поверки

первичной

периодической

1

Внешний осмотр, проверка маркировки и комплектности

да

да

6.1

2

Проверка идентификационных данных программного обеспечения

да

да

6.2

3

Определение метрологических характеристик измерителей

да

да

6.3

4

Определение диапазона измерений и приведенной к полному диапазону измерений   погрешности    измерений

перемещений

да

да

6.3.1

5

Оформление результатов поверки

да

да

7

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны применяться эталоны и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Основные средства поверки

№ пункта методики поверки

Наименование

6.3.1

Система лазерная измерительная XL-80 (per. № 35362-13)

Примечание. Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на измерители и средства их поверки, прошедшие обучение качестве поверителей и работающие в организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 Перед проведением поверки следует изучить руководство по эксплуатации на поверяемый измеритель и приборы, применяемые при поверке.

  • 4.2 К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе на электроустановках.

  • 4.3 Перед проведением поверки все части измерителя должны быть очищены от пыли и грязи.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 При проведении поверки должны соблюдаться следующие нормальные условия измерений:

  • - температура окружающей среды,°C                     от 0 до 35;

  • - относительная влажность, %, не более                    80

  • 5.2 Перед проведением поверки измеритель и средства поверки должны быть приведены в рабочее состояние в соответствии с эксплуатационной документацией.

  • 5.3 Перед проведением поверки проверить наличие действующих свидетельств о поверке на средства поверки.

  • 5.4 Измеритель и средства поверки выдерживают не менее 1 часа в указанных выше условиях.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр, проверка маркировки и комплектности
  • 6.1.1 Внешний осмотр, проверку маркировки и комплектности производят визуальным сличением на соответствие следующим требованиям:

  • - наличие маркировки (наименование изготовителя, модификация измерителя, заводской номер, дата изготовления);

  • - отсутствие механических повреждений и дефектов, влияющих на работоспособность;

  • -  комплектность: наличие видеокамеры, объективов, компьютера, кабеля для подключения камеры и программного обеспечения.

  • 6.2.2  Если перечисленные требования не выполняются, измеритель признают непригодным к применению, дальнейшие операции поверки не производят.

6.2 Проверка идентификационных данных программного обеспечения
  • 6.2.1 Для идентификации программного обеспечения (далее - ПО) необходимо запустить на персональном компьютере (далее - ПК) исполняемый файл «Video Gauge.exe».

  • 6.2.2 В пункте меню «Help» (Помощь) выбрать пункт «About...» (О программе).

  • 6.2.3 В появившемся окне будут отображены наименование ПО и номер его версии.

  • 6.2.4   Результаты операции поверки считаются положительными. если

идентификационные данные ПО соответствуют указанным в таблице 3 Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Video Gauge

Номер версии (идентификационный номер) ПО. не ниже

5.4.0

  • 6.3 Определение метрологических характеристик измерителей

6.3.1 Определение диапазона измерений и приведенной к полному диапазону измерений погрешности измерений перемещений

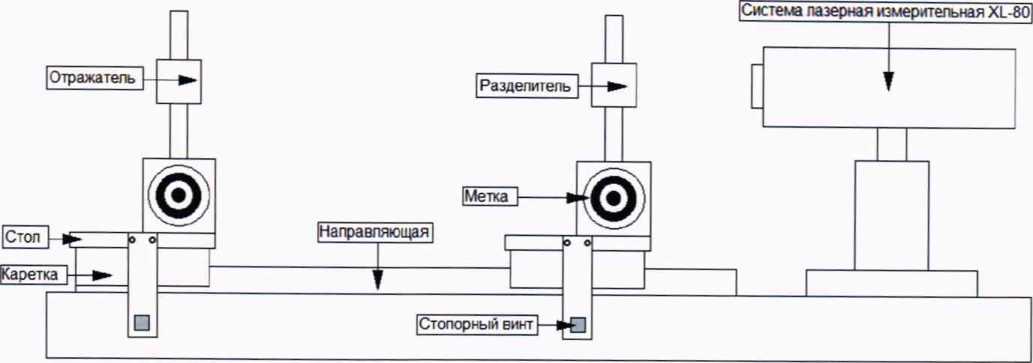

  • 6.3.1.1 Для определения диапазона измерений и приведенной к полному диапазону измерений погрешности измерений перемещений используют систему лазерную измерительную XL-80 (далее - XL-80) и приспособление для задания перемещения и установки меток (далее - приспособление), изображенного на рисунке 1.

    Рисунок 1 - Внешний вид приспособления с установленным на нем XL-80 и мишенью

  • 6.3.1.2 Установить приспособление на плиту, в случае отсутствия плиты на стол.

  • 6.3.1.3  Установить комплект оптических элементов для измерений линейных перемещений таким образом, чтобы отражатель был установлен на одном столе, а разделитель на другом столе, как показано на рисунке 1. Зафиксировать стол, на котором установлен разделитель, с помощью стопорного винта.

  • 6.3.1.4 Установить лазерный блок XL-80 на приспособление со стороны стола, на который закреплен разделитель.

  • 6.3.1.5 Подключить и настроить XL-80 таким образом, чтобы луч излучаемый XL-80 возвращался на поляризационные анализаторы и фотоприемники расположенный в блоке, при перемещении стола с отражателем, во всем диапазоне измерений измерителя. Установить стол с отражателем и мишенью в начальное положение.

  • 6.3.1.6 Установить измеритель перпендикулярно приспособлению с мишенью на расстояние, указанное в таблицах 4-6.

Таблица 4 - Расстояние от измерителя до приспособления, для измерителей DMS-032, DMS-038

Фокусное расстояние объектива, мм

Расстояние до приспособления, м

f= 12

2

f= 16

от 2 до 3

f = 25

от 3 до 4

f=35

от 4 до 5

f=50

от 6 до 7

f=75

от 8 до 10

f= 100

от 11 до 15

f= 180

15

f=300

15

Таблица 5 - Расстояние от измерителя до приспособления, для измерителей DMS-031,

MS-036

Фокусное расстояние объектива, мм

Расстояние до приспособления, м

f=5

от 1 до 2

f= 12

от 2 до 3

f= 16

от 3 до 4

f=25

от 4 до 5

f = 35

от 5 до 7

f=50

от 8 до 11

f=75

от 12 до 15

f= 100

15

f= 180

15

f=300

15

Таблица 6 - Расстояние от измерителя до приспособления, для измерителей DMS-034

Фокусное расстояние объектива, мм

Расстояние до приспособления, м

f=5

от 2 до 3

f = 12

от 4 до 5

f= 16

от 5 до 6

f=25

от 7 до 9

f = 35

от 10 до 12

f=50

от 12 до 15

f = 75

15

f= 100

15

f= 180

15

f=300

15

  • 6.3.1.7 Подключить измеритель в соответствии с руководством по эксплуатации.

  • 6.3.1.8 Запустить программу для работы с системой DMS - на рабочем столе запустить

    ярлык «Video Gauge» как указано на рисунке

    2.

    5

    4мниев»Л_

    iMGTRUM

    NON СС*П*СТ P=tCl'iOS urASCRTMC»."

    «I

    «РК-

Рисунок 2

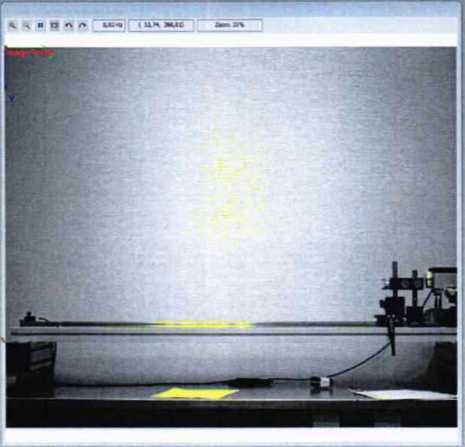

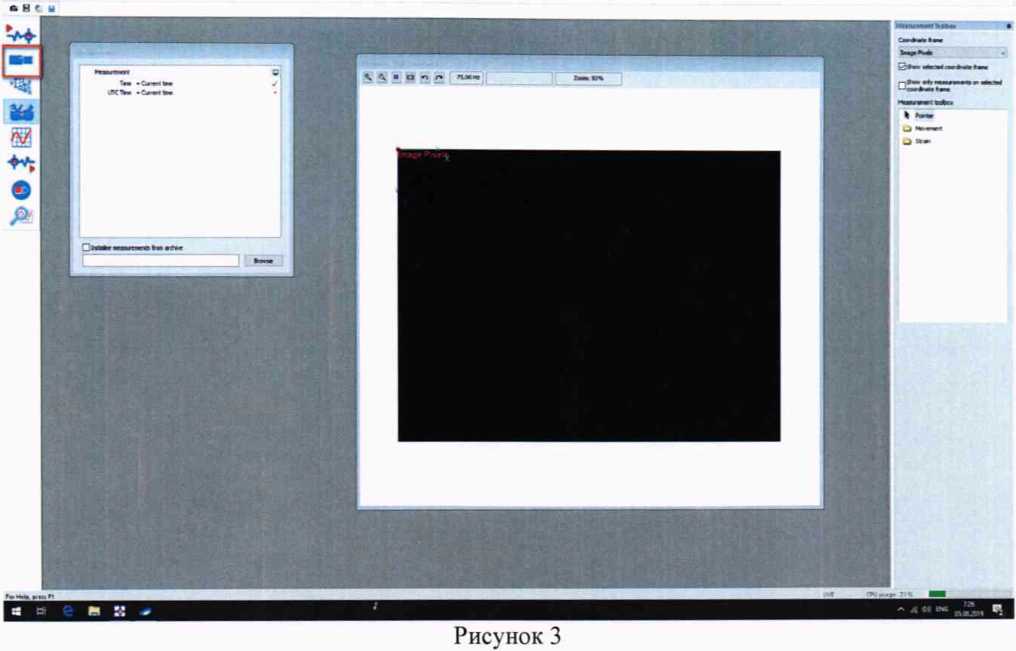

6.3.1.9 На главном экране программы нажать на кнопку настроек камеры, как указано на рисунке 3.

фЬмам —                                                              -ЭХ

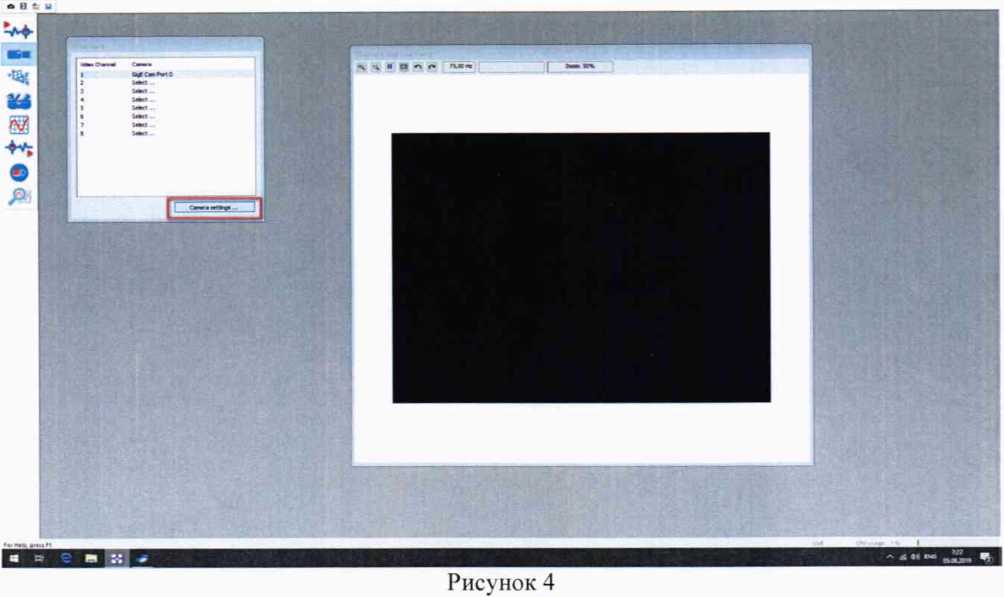

6.3.1.10 В появившемся окне нажать на кнопку' «Camera settings» (Настройки камеры),

как указано на рисунке 4.

  • 6.3.1.11 В появившемся окне указать фокусное расстояние используемой линзы и нажмите кнопку “ОК”, как указано на рисунке 5.

Edit camera settings

Lens Postion Sensor

C1 Material Testing lens

Magnification

Рисунок 5

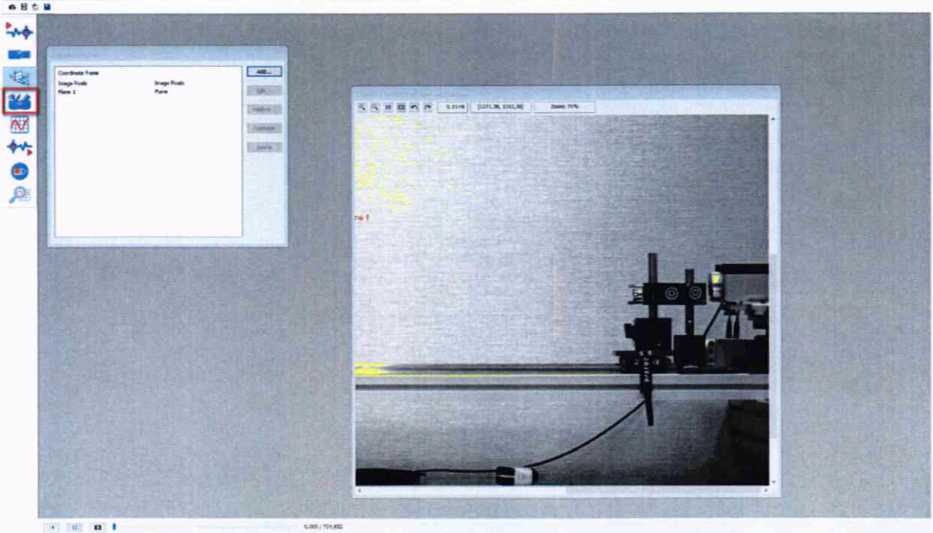

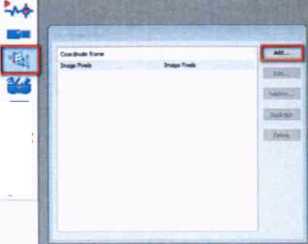

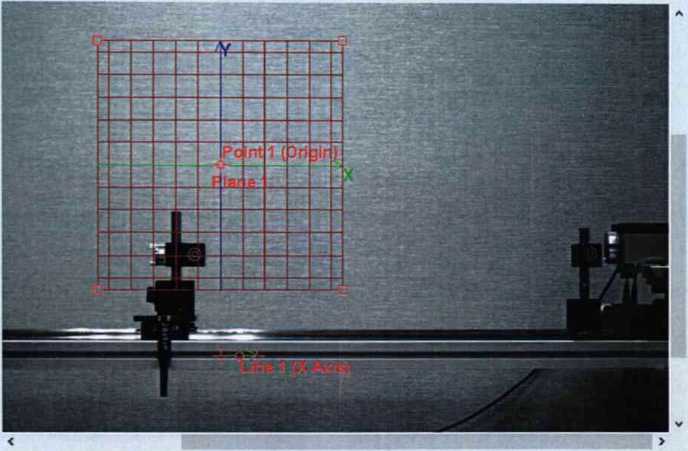

  • 6.3.1.12 Для калибровки камеры добавить координатную плоскость на изображение, для этого на главном экране нажать слева кнопку с координатными осями и в появившемся окне нажать кнопку «Add» (Добавить), как указано на рисунке 6.

-   3 Ж

< н * В_________________________________________

vo.tai

HDDE"

HMKSSHBBMBBi

ним

ИХ-

4 е» — -1~L. R |

  • 6.3.1.13 Далее в мастере калибровки камеры выбрать пункт «Distances In The Image» (Расстояние на изображении) и затем кнопку «Далее», как указано на рисунке 7.

Calibration Wizard (Page 1 of 7)

Calibration Wizard Type

Name 8t Channel

Perspective

Distances

Calibrate

Axis Alignment

Out Of Plane

Йеме «elect the аЛгИбпл method that you would Ike to use:

Йапе Caferabon Wizards

Overview

This caforabon wzard atoms you to caferate a plane by specifying real world dbtances between user deftoed points in ar. mage. You can also identify toes in the mage and specify whether they ae paste a perpoxkUar to each other to the scene. Each specified dstance provides one piece of nfanradcn as does each pair of paralei toes and each par of perperdcuiar toes.

With each addbonai piece of nformaton toe catoration weed can improve toe acoracy of the caforabon and <yve a better ■epr esentabon of toe plane.

It is also possble to further increase the acoracy by specifying camera and lens nformabcn. This wfl alow toe caferatior. to take perspective in to account and gr.e better resets. You wi need to add at least 3 pieces of information fix toe caforabon wizard to -nake use of camera and lens setbngs n order to take perspective in to account

3D Calbraoon wizards

«Нахал

Рисунок 7

  • 6.3.1.14 На следующем шаге задайте название координатной плоскости (если необходимо) и нажать кнопку «Далее», как указано на рисунке 8.

Calibration Wizard (Page 2 of 7) у Calibration Wizard Type

✓ Name & Channel

Perspective

* Distances

Calibrate

Air. Alignment

Out Of Plane

rtdec Channel charre- 1 (01082319-25-Testfirai ch^i 0 avi)                   v

< Наил

GTwena

Справка

  • 6.3.1.15 Далее выбрать пункт «There is no significant perspective on the measurement plane» (На измерительной плоскости нет значительной перспективы) и нажать кнопку «Далее», как указано на рисунке 9.

Calibration Wizard (Page 3 of 7)

v Calibration Wizard Type

Name & Channel

Perspective

  • * Distances

  • * Calibrate

  • * Axis Alignment

’ Out 01 Pane

If the measurement plarc is not square-on to the camera then there wfl be perspective effects. Ahethe he perqsech-e effects re significant or not depends on how square on the plane is to the camera and how big tie plane и n he mage. Perspective effects become more sqnfcant as the plane becomes less square on and as he «e of the plane becomes pggtr in the nage.

There б no ajnrfrant perspeche an tie neasuement plane

tf you seed this option you wd oriy need to provide a stogie ^stance n the next step. If tcu plane « square on to tie camera, add one or two dstances in the next step. If you need to compensate fix a plane besig dose to square an (pro.idtog tie plane s orr> defined n a smai area of the mage and al neasuemerrt ports are wihm that area), add 3 ar more dstances. To get he best reads, avtxd using Ines that are paralei, deal/ usng Ines that form a toangle.

If you select the optnn. pease ensue you have tost entered al relevant tofix-natton about year oners and tens via he Camera Settngs button wihm the Video Inputs' mode fou wd need to provide at least tree peoes of nfomabon r the next step that must cortan at least one dstance.

After <alb atmg. it is always worth chedtog that he generated clone б a good fit fix fieatures n he image. If not hen you mat need to reconsder whether persectve days a part in you setup a not

Рисунок 9

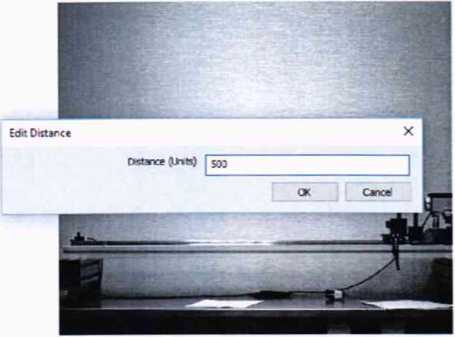

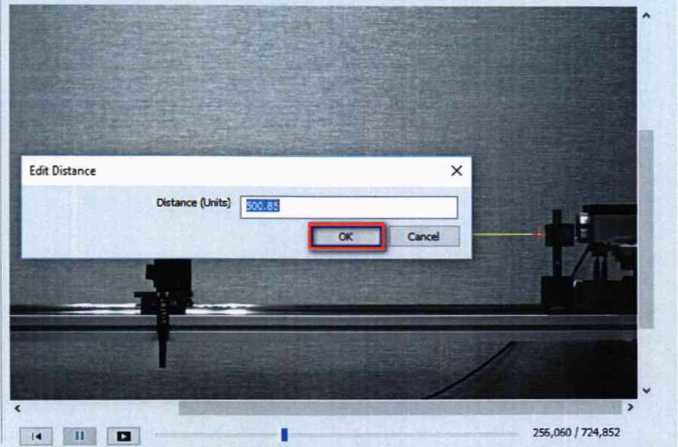

  • 6.3.1.16 Далее необходимо задать калибровочное расстояние, для этого нажать кнопку «Add distance» и в появившемся окне задать расстояние, на котором будет калиброваться измеритель (например 500мм) и нажать кнопку «ОК», как указано на рисунке 10. Калибровочное расстояние берется внутри диапазона измерений измерителя, и оно должно

    быть не меньше половины диапазона измерений измерителя.

Cant ration Aran) (Page Д rrf 7)

Calibration Wizard Type

Naive & Charne-

Perspective

' Distances

* Calibrate

Axis Alignment

’ Out Of Plane

Addlrr

AddDstora

jl   Add ЯагаИ Ines     Add Pepe idols Lres

AJd«Csteuto

A 4 H n *'1

f    0.01Hz’’

Zoom: ШЧ

ia II □ I

0.01», 72*М2

< Назад Далее >

Cthsss

Рисунок 10

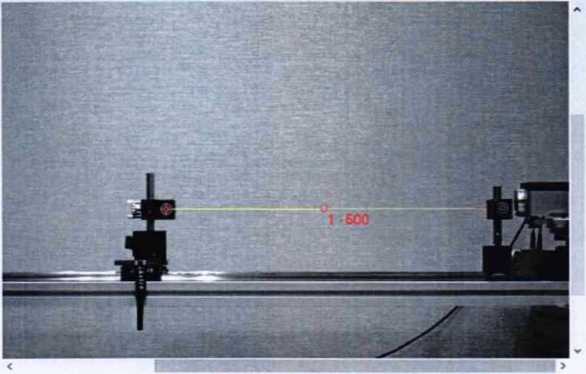

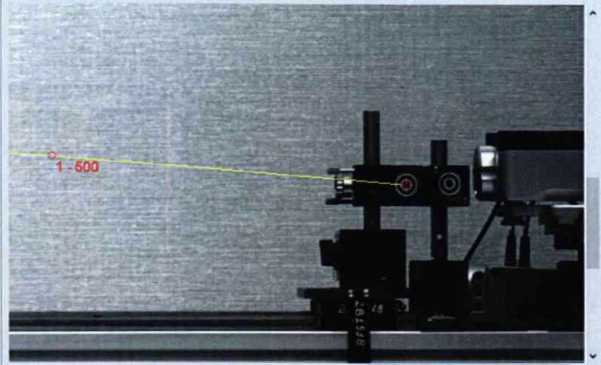

  • 6.3.1.17 На экране появится отрезок, ограниченный двумя перекрестиями. При помощи указателя мыши установить одно из перекрестий на мишень, как указано на рисунке 11. Для более точной установки перекрестия на мишени можно использовать увеличение изображения с помощью колеса прокрутки мыши.

Cahoratron W card i Page 4 of 7)

Calibration Ward Type

Name & Channel

Perspective

Distances

* Calibrate

Aar. Mgnment

Out 01 Plane

|   NMCBtance | MdRarAIUKS Md ftnentadr Lres     MdMdxtft

4 3. II □ C r>    O.OCHs    (2217.X, 136,00)        Ztxac Л%

< >

Ге II I □ I                                                            0,000/724.852

<t>—  | Дате     | Oiaia | Opaar»

Рисунок 1 1

  • 6.3.1.18 После установки, необходимо обнулить показания XL-80, передвинуть стол с отражателем и мишенью по направляющей на расстояние равное, не меньше половины диапазона измерений и установить второе перекрестие на эту же подвижную мишень, как указано на рисунке 12.

Cahbabcn Ward (Раде 4 of 7)

Calibration Wizard Туре

✓ Name & Channel

Pe-spectve

Distances

  • *  Calibrate

Am ДЬд-me-rt

  • * Ou Of Pima-

    add jx            AddCwtsnce               I d ires     Md ?erpenkMar Una

    Д II а П Г» 0,51 Hz (И21.Х, 1742472)        Zoaa. 3SX

    256 060 / 724.852

  • 6.3.1.19 Далее дважды щелкнуть левой клавишей мыши на установленной линии калибровки и в появившемся окне ввести точное перемещение мишени, измеренной XL-80, нажать кнопку «ОК» и затем «Далее», как указано на рисунке 13._____________________

Calibration Wizard (Page 4 of 7)                                                                                                                       X

Calibration Wizard Type

4 Name & Channel

< Perspective

Distances

Calibrate

Ara Alignment

* Out Of Plane

Add taw       | AddOatanoe         Add hr* Ires     And f4ip»r Altar Lines      Add Redmgle

Ч II п n Г» 0,51 Hz |   (1668,00, 1259,00)         Zoom: 35%

Сгравка

Рисунок 13

Отмена

< назад

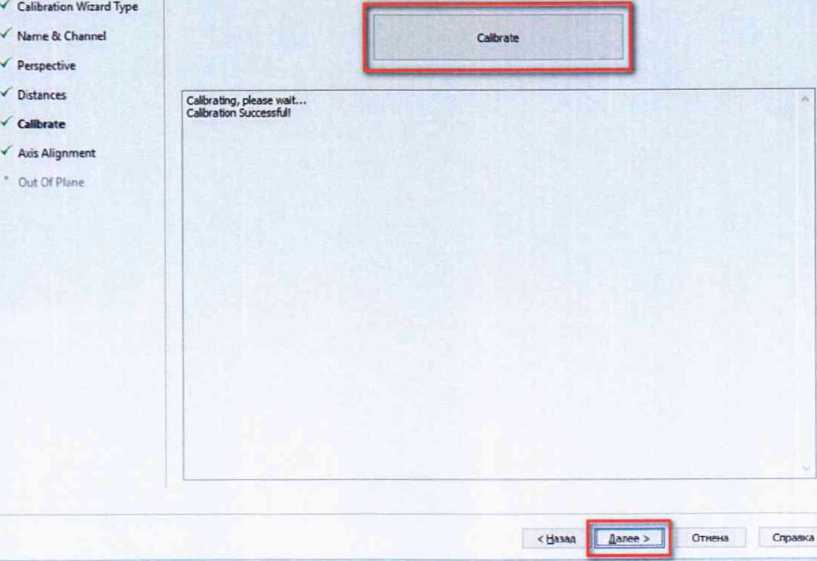

  • 6.3.1.20 В следующем окне нажать кнопку «Calibrate», после успешного завершения процедуры калибровки нажать кнопку «Далее», как указано на рисунке 14.

    Calibration Wcard (Page 5 of 7}

  • 6.3.1.21 Для завершения калибровки в следующем окне нажать кнопку «Готово», как указано на рисунке 15.

Calibration Wizard (Page 6 of 7)

Calibration Wizard Type

Name & Channel

Perspective

Distances

Calibrate

Axis Alignment

* Out Of Plane

Aipn the X and Y axes of the plane with features in the mage. Then specify a pont on the plane to define the origin.

a         □                  |

«Назад

Отмена

II П n Г» 0,16 Hz |   (1999,00, 1821,00)         Zoom; 35%

256,060 / 724,852

Справка

Рисунок 15

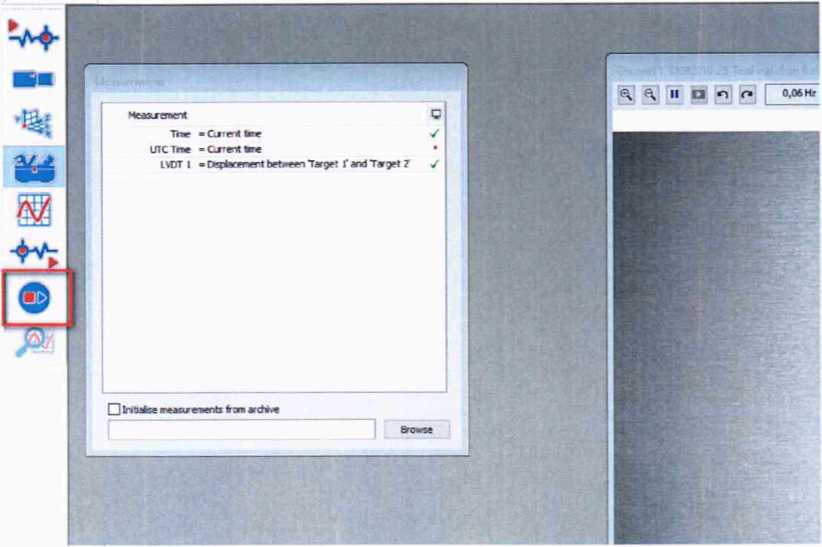

  • 6.3.1.22 Для проведения измерений требуется добавить новый измерительный инструмент на видеоизображение. Для этого нажать кнопку добавления измерительного инструмента, как указано на рисунке 16.

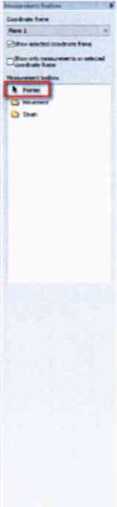

6.3.1.23 Далее в появившемся справа окне, в папке «Measurement» (Измерения) выбрать пункт «LVDT» и один раз щелкнуть указателем мыши в любом месте окна с видеоизображением. На экране появится синяя вертикальная стрелка с названием «LVDT1», как указано на рисунке 17.

J wairtawni                                                                                                                                  - а я

Рисунок 17

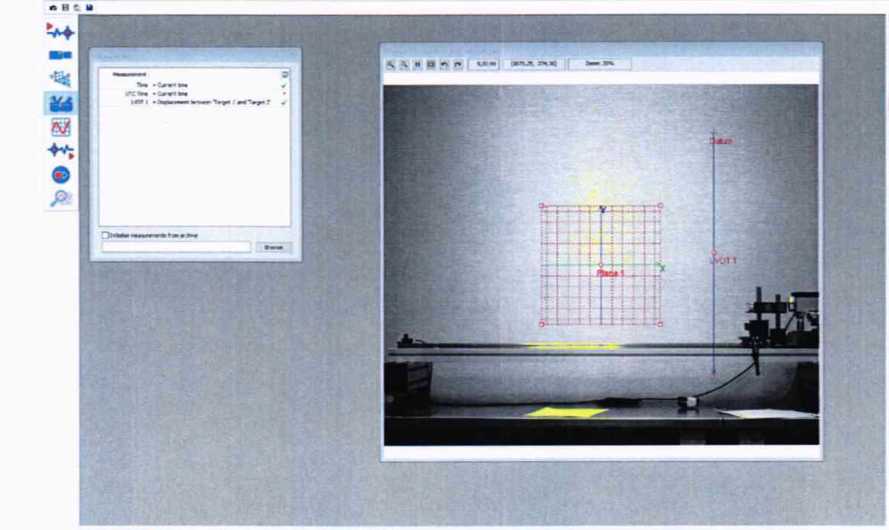

6.3.1.24 Для установки перекрестий инструмента на мишени в правой части окна нажмите на пункт «Pointer» (Указатель), как указано на рисунке 18.

о I

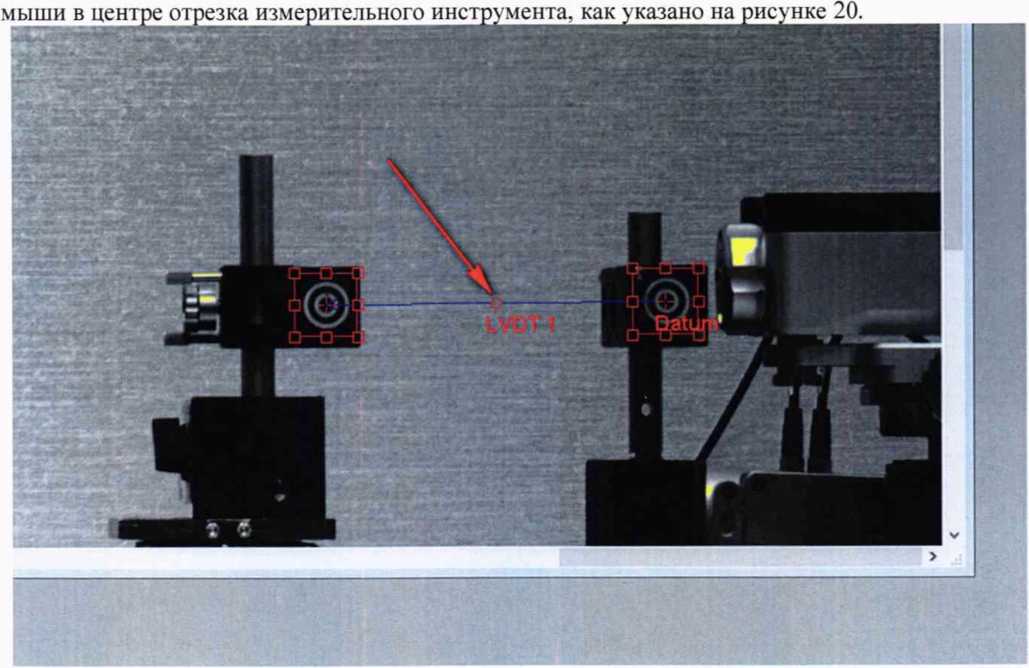

6.3.1.25 Далее при помощи указателя мыши установить перекрестие инструмента LVDT с названием «Datum» (Исходная точка) на неподвижную мишень, а вторую метку со стрелкой на подвижную мишень, как указано на рисунке 19. Размер отслеживаемой области меток можно изменять под размер мишени с помощью указателя мыши.

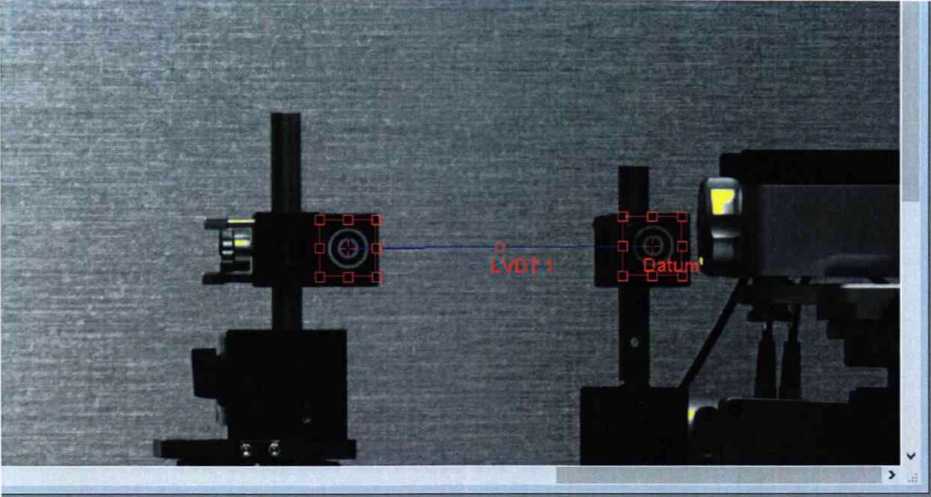

6.3.1.26 Зайти в настройки инструмента, для этого дважды щелкните левой кнопкой

Рисунок 19

  • 6.3.1.27 В появившемся окне с помощью указателя мыши выбрать пункты: Show combined - No (Показывать комбинированное перемещение - Нет); Show component in X - Yes (Показывать перемещение по оси X -Да ). Как указано на рисунке 21, после нажать кнопку «ОК».

    Рисунок 21

    Arguments

    Mode

    Ospiacement

    Datim

    Target J

    Target

    Target 2

    Show combined

    No

    ■ Sho.’. corponert n X

    res                   ■

    Show component in Y

    No

    Show component n rubai drecboo

    No

    Zero settng penod (s)

    2.00000

  • 6.3.1.28 Для проведения испытаний нажать кнопку «Начала испытания», как указано на рисунке 22.

0’0820'9 25 lestfin»l • Irretrum V«eo Gauge

Fite Edit View Help

rs 0 t Ы

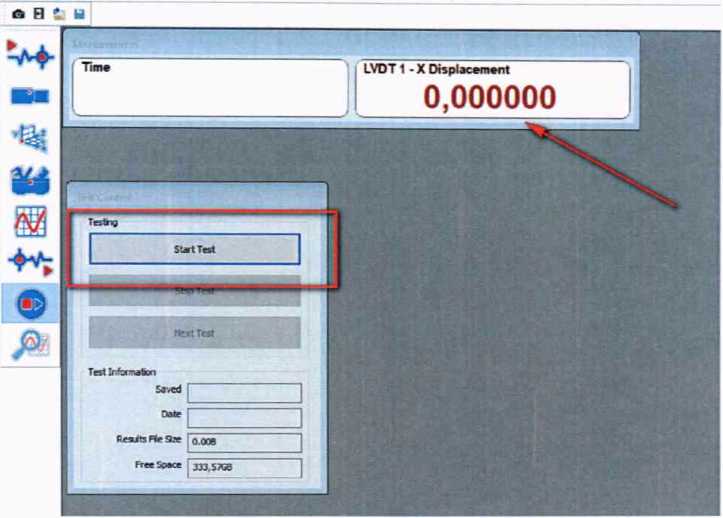

  • 6.3.1.29 В появившемся окне нажать кнопку «Start Test» (Начать тест), как указано на рисунке 23. После этого при перемещении подвижной мишени в окне, указном стрелкой, будет отображаться значение перемещения мишени в мм по оси X.

•ф- se± гч м - Irr et' jm - Video G*vge

Fde Edit view Help

Рисунок 23

  • 6.3.1.30 Обнулить показания измерений XL-80.

  • 6.3.1.31 Задать перемещение подвижной мишени с отражателем, с помощью каретки.

  • 6.3.1.32 После задания перемещения кареткой, необходимо зафиксировать каретку с помощью стопорного винта.

  • 6.3.1.33 Провести измерения при следующих значениях перемещений, заданных с отклонением не более ± 0.1 мм - внутри диапазона. +0.1 мм - для нижнего предела измерений и -0.1 мм - для верхнего предела измерений:

1 мм. 3 мм, 5 мм. 10 мм. 50 мм. 100 мм, 105 мм, (L+100 мм)/2, L,

где L - верхний предел диапазона измерений, мм.

  • 6.3.1.34 Результаты измерений в каждой точке записать в протокол.

  • 6.3.1.35 Рассчитать приведенную к верхнему пределу измерений погрешность измерений перемещений измерителя, по формуле:

где: Хизм. - измеренное значение перемещения измерителем, мм:

Хэт-измеренное значение перемещения системой лазерной измерительной XL-80. мм:

Х„. - верхний предел измерений измерителя, мм.

  • 6.3.1.36 Провести операции по п.п. 6.3.1.1 - 6.3.1.35 для оси Y.

  • 6.3.1.37 Операции по п.п. 6.3.1.1 - 6.3.1.36 проводятся для каждого объектива, входящего в комплектность измерителя при сдаче в поверку.

Измерители считаются прошедшими поверку по данному пункту с положительным результатом, если диапазон измерений перемещений и приведенная к верхнему пределу измерений погрешность измерений перемещений не превышают значений указанных в таблицах 7-9.

Таблица 7 - Метрологические характеристики измерителей перемещений бесконтактных модификаций DMS-032, DMS-038

1 1аименование характеристики

Значение

Фокусное расстояние объектива, мм

f= 12

f= 16

f = 25

f=35

f=50

f=75

f= 100

f = 180

f=300

Разрешение, мм. не хуже

0,055

0,082

0,052

0,037

0,026

0,017

0,013

0,010

0,010

Диапазон измерений перемещений, мм

от 1 до ЮС

10

от 1 до 810

от 1 до 480

Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений перемещений, %. в диапазоне:

  • - от 1 до 5 мм включ.

  • - св. 5 до 100 мм включ.

  • - св. 100 мм

±4 ±1

±0,5

±4 ±1

±0,5

±4 ±1

±0,5

Таблица 8 - Метрологические характеристики измерителей перемещений бесконтактных модификаций DMS-031, DMS-036

1 ^именование характеристики

Значение

Фокусное расстояние объектива, мм

f=5

f= 12

f= 16

f=25

f = 35

f=50

f=75

f = 100

f= 180

f = 300

Разрешение, мм. не хуже

0,131

0,055

0,082

0,052

0,037

0,026

0,017

0,013

0,010

0,010

Диапазон измерений перемещений, мм

от 1 до 1000

от 1 до 550

от 1 до 330

Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений перемещений, %, в диапазоне:

  • - от 1 до 5 мм включ.

  • - св. 5 до 100 мм включ.

  • - св. 100 мм

±4 ±1

±0,5

±4 ±1

±0,5

±4 ±1

±0,5

Таблица 9 - Метрологические характеристики измерителей перемещений бесконтактных модификации DMS-034

I ^именование характеристики

Значение

Фокусное расстояние объектива, мм

f=5

f= 12

f= 16

f=25

f=35

f = 50

f=75

f= 100

f= 180

f=300

Разрешение, мм. не хуже

0,131

0,055

0,041

0,052

0,037

0,026

0,017

0,013

0,010

0,010

Диапазон измерений перемещений, мм

от 1 до 100

0

от 1 до

850

от 1 до

710

от 1 до

530

от 1 до

290

от 1 до

170

Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений перемещений, %, в диапазоне:

  • - от 1 до 5 мм включ.

  • - св. 5 до 100 мм включ.

  • - св. 100 мм

±4 ±1

±0,5

±4 ±1

±0,5

±4 ±1

±0,5

±4 ±1

±0,5

±4 ±1

±0,5

±4 ±1

±0,5

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 По результатом поверки оформляется протокол в свободной форме согласно требованиям ГОСТ ИСО/МЭК 17025.

  • 7.2 При положительных результатах поверки измерителя оформляется свидетельство о поверке согласно приказу Минпромторга России от 02.07.2015 № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

  • 7.3 При отрицательных результатах поверки измерителя выписывается извещение о непригодности к применению согласно приказу Минпромторга России от 02.07.2015 № 1815.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
