Методика поверки «Анализаторы цепей векторные AV3672A/B/C/D» (МП 651-16-28 )
УТВЕРЖДАЮ
Первый заместитель
>директора -научной работе
А.Н. Щипунов
«» CV‘2016 г.
Инструкция
Анализаторы цепей векторные AV3672A/B/C/D
МЕТОДИКА ПОВЕРКИ
651-16-28 МП т.п. Менделеево 2016 г.
1 Общие положения-
1.1 Настоящая методика распространяется на анализаторы цепей векторные AV3672A/B/C/D (далее по тексту - анализаторы), фирмы 41 институт корпорации «China Electronics Technology Group», и устанавливает методы и средства первичной и периодической поверок.
-
1.2 Интервал между поверками - 1 год.
2 Операции поверки
2.1 При поверке анализаторов выполнить работы в объеме, указанном в таблице 1.
Таблица 1
Наименование операции |
Номер пункта методики |
Проведение операции при | |
первичной поверке (ввозе импорта) |
периодической поверке | ||
1 Внешний осмотр |
8.1 |
да |
да |
2 Опробование |
8.2 |
да |
да |
3 Идентификация программного обеспечения |
8.3 |
да |
да |
4 Определение относительной погрешности установки частоты источника выходного сигнала |
8.4 |
да |
да |
5 Определение значений уровня гармонических составляющих в выходном сигнале |
8.5 |
да |
да |
6 Определение максимального уровня мощности выходного сигнала и допускаемой абсолютной погрешности установки уровня мощности выходного сигнала |
8.6 |
да |
да |
7 Определение относительной погрешности нелинейности установки уровня мощности выходного сигнала |
8.7 |
да |
да |
8 Определение шума трассы |
8.8 |
да |
да |
9 Определение динамического диапазона измерения коэффициента передачи |
8.9 |
да |
да |
10 Определение корректированных характеристик |
8.10 |
да |
да |
11 Определение времени спада/нарастания импульсной характеристики (только для опции 008) |
8.11 |
да |
да |
12 Определение коэффициента переключения импульсной модуляции (только для опции 008) |
8.12 |
да |
да |
-
2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.
-
3.1 При проведении поверки используют средства измерений и вспомогательное оборудование. представленное в таблице 2.
Таблица 2
Номер пункта тодики верки
Наименование и тип (условное обозначение) основного или вспомогательного ме- средства поверки; обозначение нормативного документа, регламентирующего по- технические требования, и (или) метрологические и основные технические характеристики средства поверки
Номер пункта методики поверки |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки: обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки |
8.4 |
Частотомер электронно-счётный Agilent 53I52A с опцией 001 (пределы допускаемой относительной погрешности измерений частоты ±110 , диапазон частот о г 10 Гц до 46 ГГц) |
8.5 |
Анализатор спектра FSW67 (диапазон частот от 2 Гц до 67 ГГц. пределы допускаемой абсолютной погрешности измерения уровня в диапазоне от минус 70 дБ до 0 дБ ± (от 0.37 до 2,8) дБ) |
8.6 |
Измеритель мощности N1914A с преобразователем измерительным N8487A пределы допускаемой относительной погрешности измерений мощности ± (4-6) %. |
8.9.8.10 |
Набор мер коэффициентов передачи и отражения 85056А. диапазон частот от 0 до 50 ГГц. присоединительный размер 2.4 мм; набор мер коэффициентов передачи и отражения 85052В, диапазон частот от 0 до 26.5 ГГц, присоединительный размер 3,5 мм. |
8.11 |
Преобразователь измерительный N1922A (для моделей AV3672A/B) или N1924A (для моделей AV3672C7D) (диапазон рабочих частот от 0.05 до 40 ГГц, пределы допускаемой относительной погрешности коэффициента калибровки в диапазоне частот от 4,3 % до 6 %) (per. № 57975-14); блок измерительный ваттметра N1911А (для моделей AV3672A/B) или N191 ЗА (для моделей AV3672C/D) (границы допускаемой относительной погрешности установки выходной мощности сигнала калибратора ± 0,4 %) (per. № 57386-14). |
8.12 |
Анализаторы источников сигналов R&S FSUP50 (диапазон рабочих частот от 10 МГц до 50 ГГц) (per. № 37175-08). |
-
3.2 Допускается использование других средств измерений и вспомогательного оборудования. имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.
-
3.3 Все средства поверки должны быть исправны и иметь свидетельства о поверке.
-
4 Требования к квалификации поверителей
-
4.1 К проведению поверки анализаторов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).
-
-
5 Требования безопасности
-
5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.
-
5.2 К работе с анализаторами допускаются лица, изучившие требования безопасности по ГОСТ 22261-94. ГОСТ Р 51350-99. инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.
-
5.3 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземлённые браслеты и заземлённую оснастку. Запрещается проведение измерений при отсутствии или неисправности антистатических защитных устройств.
-
-
6 Условия поверки
-
6.1 Поверку проводить при следующих условиях:
-
- температура окружающего воздуха °C 23 ±5*;
-
- относительная влажность воздуха, % от 5 до 70;
-
- атмосферное давление, мм рт. ст. от 626 до 795;
-
- напряжение питания. В от 100 до 250:
-
- частота, Гц от 50 до 60.
*температура выбирается в соответствии с руководствами по эксплуатации средств поверки. Все средства измерений, использующиеся при поверке анализаторов, должны работать в нормальных условиях эксплуатации.
-
7 Подготовка к поверке
-
7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
-
- выполнить операции, оговорённые в документации изготовителя на поверяемый генератор по его подготовке к работе:
-
- выполнить операции, оговорённые в РЭ на применяемые средства поверки по их подготовке к измерениям;
-
- осуществить прогрев приборов для установления их рабочих режимов.
-
8 Проведение поверки
-
8.1 Внешний осмотр
-
8.1.1 При внешнем осмотре проверить:
-
-
-
- отсутствие механических повреждений и ослабление элементов, чёткость фиксации их положения;
-
- чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб:
-
- наличие маркировки согласно требованиям эксплуатационной документации.
-
8.1.2 Результаты поверки считать положительными, если выполняются все перечисленные требования. В противном случае анализатор бракуется.
-
8.2 Опробование
-
8.2.1 Подключить анализатор к сети питания. Включить прибор согласно РЭ.
-
8.2.2 Убедиться в возможности установки режимов измерений и настройки основных параметров и режимов измерений анализатора.
-
8.2.3 Результаты опробования считать положительными, если при включении отсутствуют сообщения о неисправности и анализатор позволяет менять настройки параметров и режимы работы.
-
-
8.3 Идентификация программного обеспечения
Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) генератора проводить в следующей последовательности:
-
- проверить наименование ПО:
-
- проверить идентификационное наименование ПО;
-
- проверить номер версии (идентификационный номер) ПО;
-
- определить цифровой идентификатор ПО (контрольную сумму исполняемого кода). Для расчёта цифрового идентификатора применяется программа (утилита) «MDS FileChecker». Указанная программа находится в свободном доступе сети Internet (сайт www.winmd5.com).
Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведённым в таблице 3.
Таблица 3
Наименование ПО |
Идентификационное наименование ПО |
Номер версии Г1О (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
AV3672A/B/C/D |
AV3672A/B/C/D Analyzer Firmware |
VI.9.04 |
- |
- |
8.4 Определение относительной погрешности установки частоты источника вы
ходного сигнала-
8.4.1 Соединить оборудование в соответствии с рисунком 1. и прогреть его в течении
60 минут.
AV3672
Частотомер
Рисунок 1.
-
8.4.2 Провести предварительную установку режима работы анализатора цепей. Для этого нажать на кнопку "RESET" на передней панели анализатора.
-
8.4.3 Установить анализатор в режим генерации непрерывного сигнала. Для этого последовательно нажать кнопки [Stimulus]—«{Sweep]—*[Sweep type]—«[CW]. нажать кнопку [Freq] и ввести значение частоты выходного сигнала равное 10 ГГц.
-
8.4.4 Нажать последовательно кнопки [Stimulus]—«[Trigger]—«[Hold].
-
8.4.5 Считать показания частотомера.
-
8.4.6 Результаты поверки считать удовлетворительными, если измеренные значения частоты выходного сигнала анализатора находятся в пределах между 9 999 999 000 Гц и 10 000 001 000 Гц, что соответствует относительной погрешности частоты ±110‘7.

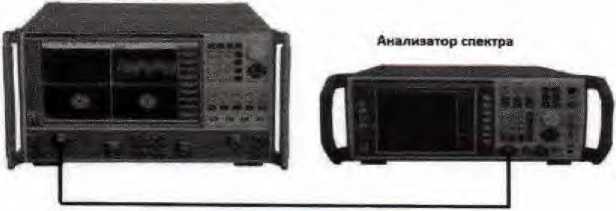

8.5.1 Соединить оборудование в соответствии с рисунком 2. AV3672
Рисунок 2.
-
8.5.2 Провести предварительную установку режима работы анализатора цепей. Для этого нажать на кнопку "RESET" на передней панели анализатора.
-
8.5.3 Нажать последовательно кнопки (Channel] —«[Hardware config] —« [Path config],
-
8.5.4 Выбрать Filtering mode для портов 1 и 3.
-
8.5.5 Нажать последовательно кнопки [Sweep] —«{Sweep time] —> [10] и ENTER.
-
8.5.6 Нажать последовательно кнопки [Sweep] —* [Sweep type] —* [CW] —*[Freq], и ввести значение частоты выходного сигнала равное 10 МГц.
-
8.5.7 Установить уровень выходного сигнала анализатора цепей равным минус 5 дБ/мВт.
-
8.5.8 Установить значение центральной частоты анализатора спектра равной 10 МГц и записать измеренное анализатором спектра значение уровня мощности выходного сигнала поверяемого анализатора цепей.
-
8.5.9 Установить значение центральной частоты анализатора спектра равной 20 МГц (вторая гармоника выходного сигнала векторного анализатора цепей) и записать измеренное анализатором спектра значение уровня мощности выходного сигнала проверяемого анализатора цепей.
-
8.5.10 Вычислить значения уровня гармонических составляющих в выходном сигнале как разницу между измеренными уровнями мощности сигнала второй гармоники и основного сигнала поверяемого анализатора цепей.
-
8.5.11 Повторить измерения при следующих значениях частоты выходного сигнала: 50 МГц. 100 МГц. I ГГц, 2 ГГц. 3 ГГц, 4 ГГц. 6 ГГц. 8 ГГц, 10 ГГц. 12 ГГц. 14 ГГц. 16 Гц. 18 ГГц. 20 ГГц. 22 ГГц и 24 ГГц (в зависимости от модели поверяемого анализатора цепей).
-
8.5.12 Повторить измерения для остальных портов анализатора цепей.
-
8.5.13 Результаты поверки считать удовлетворительными, если вычисленные значения уровня гармонических не превысил значений, указанных в таблице 4.
Таблица 4.
Для портов 1 и 3 моделей AV3672A/B/C/D |
Уровень гармонических составляющих в выходном сигнале. дБс |
от 10 МГц до 4 ГГц включ. |
минус 51 |
св. 4 ГГц до 26.5 ГГц включ. |
минус 60 |
Для портов 2 и 4 моделей AV3672A/B | |
от 10 МГц до 4 ГГц включ. |
минус 13 |
св. 4 ГГц до 26,5 ГГц включ. |
минус 21 |
Для портов 2 и 4 моделей AV3672C/D | |
от 10 МГц до 4 ГГц включ. |
минус 13 |
св. 4 ГГц до 13,5 ГГц включ. |
минус 21 |
св. 13,5 ГГц до 50 ГГц включ. |
минус 60 |
-
8.6.1 Определение максимального уровня мощности выходного сигнала
-
8.6.1.1 Провести самокалибровку измерителя мощности.
-

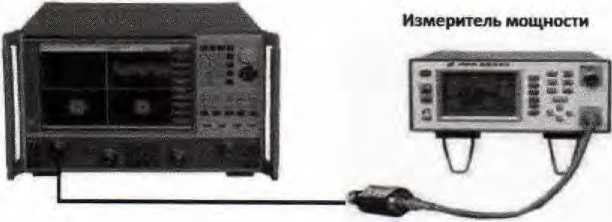

8.6.1.2 Соединить оборудование в соответствии с рисунком 3.
AV3672
-
8.6.1.3 Провести предварительную установку режима работы анализатора цепей. Для этого нажать на кнопку "RESET" на передней панели анализатора.
-
8.6.1.4 Нажать последовательно кнопки [Reset] —* [Power] —► [+20] и кнопку ENTER.
-
8.6.1.5 Нажать последовательно кнопки [Sweep] > [Sweep time] > [20] и кнопку ENTER.
-
8.6.1.6 Нажать последовательно кнопки [Sweep points] —*[21] и кнопку ENTER.
-
8.6.1.7 Нажать последовательно кнопки [Freq] —* [Starting freq] и ввести значение начальной частоты выходного сигнала, равное 10 МГц.
-
8.6.1.8 Нажать кнопку [Ending freq] и ввести значение конечной частоты выходного сигнала, равное 50 МГц
-
8.6.1.9 Измерить измерителем мощности наименьшее значение уровня мощности на выходе порта 1 поверяемого анализатора цепей в установленном диапазоне частот и записать
полученное значение в таблицу 5.
Таблица 5.
Диапазон частот |
Максимальный уровень мощности выхо бочем диапазоне частот. д£ |
дного сигнала в ра->/мВт: | |||||
Порты 1 и 3 |
Порты 2 и 4 | ||||||
AV3672A/B |
Режим фильтра ции |
Режим высокой мощности | |||||
доп. |
изм. |
ДОП. |
изм. |
доп. |
изм. | ||
от 10 МГц до 50 МГц включ. |
1 |
9 |
13 | ||||
св. 50 МГц до 4 ГГц включ. |
0 |
6 |
13 | ||||
доп. |
изм. | ||||||
св. 4 ГГц до 10 ГГц включ. |
13 |
10 | |||||
св. 10 ГГц до 13,5 ГГц включ. |
8 |
8 | |||||
св. 10 ГГц до 13,5 ГГц включ. |
6 |
5 | |||||
св. 13.5 ГГц до 26.5 ГГц включ. |
2 |
0 | |||||
AV3672C/D |
Порты 1 и 3 |
Порты 2 и 4 | |||||
Режим фильтрации |
Режим высокой мощности | ||||||
доп. |
изм. |
ДОП. |
изм. |
ДОП. |
изм. | ||
от 10 МГц до 50 МГц включ. |
1 |
9 |
11 | ||||
св. 50 МГц до 4 ГГц включ. |
0 |
5 |
10 | ||||
доп. |
изм. | ||||||
св. 4 ГГц до 13.5 ГГц включ. |
6 |
6 | |||||
св. 13,5 ГГц до 40 ГТц включ. |
7 |
7 | |||||
св. 40 ГТц до 47 ГГц включ. |
2 |
2 | |||||
св. 47 ГГц до 50 ГГц включ. |
минус 8 |
минус 8 |
-
8.6.1.10 Повторить измерения для всех режимов работы, диапазонов частот выходного сигнала и для всех портов анализатора цепей в соответствии с таблице5.
-
8.6.1.11 Результаты поверки считать удовлетворительными, если значения максимального уровня мощности выходного сигнала в рабочем диапазоне частот соответствуют указанным в таблице 5.
-
8.6.2 Определение допускаемой абсолютной погрешности установки уровня мощности выходного сигнала
-
8.6.2.1 Провести самокалибровку измерителя мощности.
-
8.6.2.2 Соединить оборудование в соответствии с рисунком 3.
-
8.6.2.3 Нажать последовательно кнопки [Reset] —♦ [Sweep] —* [Sweep time] —* [10] и кнопку ENTER.
-
8.6.2.4 Нажать кнопку [Power] —* [-5] и кнопку ENTER.
-
8.6.2.5 Нажать кнопку [Sweep points] —* [21] и кнопку ENTER.
-
8.6.2.6 Нажать кнопку (Freq] и ввести значение начальной частоты выходного сигнала, равное 10 МГц и конечной частоты выходного сигнала, равное 13,5 МГц.
-
8.6.2.7 Измерить максимальное AMEU(C и минимальное Амнн значения уровня мощности выходного сигнала анализатора цепей в установленном диапазоне частот измерителем мощности относительно установленного значения уровня выходного сигнала (минус 5 дБ/мВг). и вычислить значения А|. = Ауст - Амакс и А? = Ауст - АМИн между измеренными максимальным и минимальным значениями и установленным Ауст уровнем мощности выходного сигнала анализатора цепей.
-
8.6.2.8 Определить абсолютную погрешность установки уровня мощности выходного сигнала Ад. как наибольшее из значений Д| и Аз.
-
8.6.2.9 Повторить операции для всех диапазонов частот выходного сигнала и для всех портов анализатора цепей
-
8.6.2.10 Результаты поверки считать удовлетворительными, если значения погрешности установки уровня мощности выходного сигнала Ад соответствуют указанным в таблице 6.
Таблица 6.
Диапазон частот |
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала. дБ |
от 10 МГц до 13,5 ГГц включ. |
±2,0 |
св. 13.5 ГГц до 26,5 ГГц включ. |
±3.0 |
св. 26.5 ГГц до 40 ГГц включ. |
±3.0 |
св. 40 ГГц до 43,5 ГГц включ. |
±4,0 |
св. 43,5 ГГц до 50 ГГц включ. |
±4.0 |
8.7 Определение относительной погрешности нелинейности установки уровня
мощности выходного сигнала
-

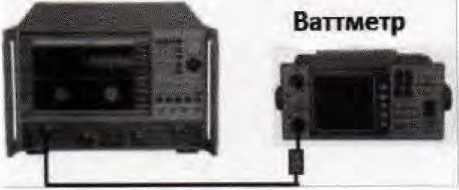

8.7.1 Соединить оборудование в соответствии с рисунком 4.
AV3672
Рисунок 4.
-
8.7.2 Нажать последовательно кнопки [Reset] —* [Response] —►[Meas] —►[Meas...] и [Receiver],
-
8.7.3 Активировать [В] и |Source port] и выбрать порт I.
-
8.7.4 Нажать ОК для измерения нелинейности порта 1.
-
8.7.5 Нажать последовательно кнопки [Channel] —► [More]—►[Hardware setting! —►[Graphical config],
-
8.7.6 Выбрать режим [Low-band high-power] и нажать [ОК].
-
8.7.7 Нажать последовательно кнопки [Power]—* [-10] —»[ОК].
-
8.7.8 Нажать последовательно кнопки [Analysis] —»[Save] —►[Normalization],
-
8.7.9 Нажать последовательно кнопки [Power] —► [-25] и ENTER для установления значения уровня мощности выходного сигнала равным минус 25 дБ/мВт.
-
8.7.10 После окончания измерений нажать последовательно кнопки [Marker] —► [Marker search] для определения максимального Амакс и минимального Амнн и вычислить значения А] = Ayer - Амакс и Ат = Ауст - АМин между измеренными максимальным и минимальным значениями и установленным Ауст уровнем мощности выходного сигнала анализатора цепей.
-
8.7.11 Определить абсолютную погрешность установки уровня мощности выходного сигнала Ад, как наибольшее из значений А| и А2.
-
8.7.12 Повторить операции для всех диапазонов частот выходного сигнала и для всех портов анализатора цепей
-
8.7.13 Результаты поверки считать удовлетворительными, если значения погрешности установки уровня мощности выходного сигнала Ад соответствуют значению ± 2.0 дБ.
-
8.8.1.1 Провести предварительную установку режима работы анализатора цепей. Для этого нажать на кнопку "RESET" на передней панели анализатора.
-
8.8.2 Соединить оборудование в соответствии с рисунком 4.
Нажать последовательно кнопки [Power] —»|-5] и ENTER
-
8.8.3 Нажать последовательно кнопки [Sweep] —> [Sweep time] —> [3] и [ОК].
-
8.8.4 Нажать последовательно кнопки [Sweep] —* [Sweep type] —» [C'Wj и ввести значение частоты выходного сигнала равное 10 МГц.
-
8.8.5 Нажать последовательно кнопки [Analysis] —* [Trace statistics] —* [ I race statistics ON].
-
8.8.6 Измерить амплитудный шум S|2. нажимая кнопки [Meas] —» [S12] .
-
8.8.7 Измерить фазовый шум Sj2, нажимая кноп
ки [Response] —+ [Format] —* [Phase] .
-
8.8.8 Измерить фазовый шум S2i, нажимая кнопки [Meas] —* [S21 ] .
-
8.8.9 Измерить амплитудный шум S2i нажимая
кнопки [Response] —► [Format] —♦ [Logarithm amplitude]
-
8.8.10 Соединить порты 3 и 4.
-
8.8.11 Измерить амплитудный шум S34. нажимая кнопки [Meas] —> [S34] .
-
8.8.12 Измерить фазовый шум S34, нажимая
кнопки [Response] —* [Format] —» [Phase] .
-
8.8.13 Измерить фазовый шум S43, нажимая кнопки [Meas] —» [S43] .
-
8.8.14 Измерить амплитудный шум S43, нажимая кноп
ки [Response] -* [Format] —* [Logarithm amplitude] .
-
8.8.15 Результаты поверки считать удовлетворительными, если значения амплитудного
и фазового шумов соответствуют указанным в таблице 7. Табл и ца 7.
Шум трассы для моделей AV3672A/B | ||
Рабочий диапазон частот |
Амплитуда дБ |
Фаза, |
от 10 МГц до 100 МГц включ. |
0,007 |
0.051 |
св. 100 МГц до 13,5 ГГц включ. |
0,002 |
0,015 |
св. 13,5 ГГц до 22.5 ГГц включ. |
0.002 |
0,042 |
св. 22,5 ГГц до 24 ГГц включ. |
0,003 |
0,054 |
св. 24 ГГц до 26,5 ГГц включ. |
0,005 |
0.054 |
Шум трассы для моделей AV3672C/D | ||
Рабочий диапазон частот |
Амплитуда дБ |
Фаза, 0 |
от 10 МГц до 50 МГц включ. |
0.200 |
1.0 |
св. 50 МГц до 500 МГц включ. |
0.020 |
0,7 |
св. 500 МГц до 1 ГГц включ. |
0.005 |
0.04 |
св. 1 ГГц до 26,5 ГГц включ. |
0,004 |
0.05 |
св. 26.5 ГГц до 50 ГГц включ. |
0.008 |
0,06 |
-
8.9.1 Соединить оборудование в соответствии с рисунком 5.
AV3672
Рисунок 5.
Провести предварительную установку режима работы анализатора цепей. Для этого нажать на кнопку "RESET" на передней панели анализатора. Нажать последовательно кнопки (Power] —* [+20] и ENTER. Нажать последовательно кнопки [Channel] —* [Hardware config] —» [Path contig]. Выбрать режим высокой мощности для для портов I и 3.
-
8.9.2 Нажать последовательно кнопки [Meas] —» [S12] .
-
8.9.3 Нажать последовательно кнопки [Scale] —* [Reference value] и ввести значение [1001.
-
8.9.4 Нажать последовательно кнопки [Sweep] —+| Sweep points], и ввести число 51.
-
8.9.5 Нажать последовательно кнопки [Response] —>[Aveg] —>[IF bandwidth], и ввести значение частоты 1 Гц.
-
8.9.6 Нажать последовательно кнопки [Cal] —► [Non-guided cal] и [Thru response and isolation].
-
8.9.7 Нажать кнопку [Choose cal kit] (выбор используемого калибровочного набора), нажать кнопку [Thru] для начала проведения калибровки.
-
8.9.8 После окончания калибровки отсоединить кабель и установить две согласованные нагрузки из калибровочного комплекта 85052В (для моделей AV3672A/B) или 85056А (для моделей AV3672C/D). как показано на рисунке 6.
AV3672
Нагрузка Нагрузка
Рисунок 6.
-
8.9.9 Выбрать параметр [Load]. Выбрать [Enable aveg] в выпадающем диалоговом окне. Установить значение averaging factor равное 8, и продолжите калибровку. После окончания калибровки нажать кнопку [ОК].
-
8.9.10 Нажать последовательно кнопки [Response] —* |Aveg| —* [Aveg factor] и ввести цифру 8.
-
8.9.11 Нажать последовательно кнопки [Marker] —* [Marker search] —> [Marker search...] . Выбрать параметр [Max.] для режима [Search type] в выпадающем окне. Выбрать параметр [User setup 1] для режима [Search domain] и установить начальное значение частоты для режима [User domain] равным 10 МГц и конечное значение частоты равным 500 МГц. Нажать [ОК], чтобы записать значение маркера как динамического диапазона измерения коэффициента передачи для установленного диапазона частот.
-
8.9.12 Изменить диапазон частот в соответствии с таблицей 8 для режима [User domain) и найти максимальное значение динамического диапазона измерения коэффициента передачи в этом частотном диапазоне.
-
8.9.13 Измерить динамический диапазон для порта 2. нажимая кнопки [Meas] —> [S21] и повторить п.п. 8.9.7-8.9.13,
-
8.9.14 Соединить оборудование в соответствии с рисунком 7.
AV3672
Рисунок 7.
-
8.9.15 Измерить динамический диапазон для порта 3, для чего:
-
8.9.16 Нажать кнопки [Meas] —» [S34] .
-
8.9.17 Нажать последовательно кнопки |Cal] —> [Non-guided cal | и [Thru response and isolation].
-
8.9.18 Нажать кнопку [Choose cal kit] (выбор используемого калибровочного набора), нажать кнопку [Thru] для начала проведения калибровки.
-
8.9.19 После окончания калибровки отсоединить кабель и установить две согласованные нагрузки из калибровочного комплекта 85052В (для моделей AV3672A/B) или 85056А (для моделей AV3672C/D), как показано на рисунке 8.
AV3672 Series VNA
Нагрузка Нагрузка
Рисунок 8.
-
8.9.20 Выбрать параметр [Load]. Выбрать [Enable aveg] в выпадающем диалоговом окне. Установить значение averaging factor равное 8. и продолжите калибровку. После окончания калибровки нажать кнопку [ОК].
-
8.9.21 Нажать последовательно кнопки [Response] —» [Aveg] —> [Aveg factor] и ввести цифру 8.
-
8.9.22 Нажать последовательно кнопки [Marker] —> [Marker search] —► [Marker search...] . Выбрать параметр [Max.] для режима [Search type] в выпадающем окне. Выбрать параметр [User setup 1 ] для режима [Search domain | и установить начальное значение частоты для режима [User domain | равным 10 МГц и конечное значение частоты равным 500 МГц. Нажать [ОК]. чтобы записать значение маркера как динамического диапазона измерения коэффициента передачи для установленного диапазона частот.
-
8.9.23 Измерить динамический диапазон для порта 4. для чего нажать последовательно кнопки [Meas] —> [S43] .
-
8.9.24 Повторить п.п. 8.9.18 - 8.9.23.
-
8.9.25 Результаты поверки считать удовлетворительными, если значения динамическо
го диапазона измерения коэффициента передачи соответствуют указанным в таблице 8. Таблица 8.
Диапазон часто ! |
Динамический диапазон измерения коэффициента передачи в рабочем диапазоне частот для моделей AV3672A/B, дБ |
от 10 МГц до 500 МГц включ. |
90 |
св. 500 МГц до 4 ГГц включ. |
120 |
св. 4 ГГц до 10 ГГц включ. |
127 |
св. 10 ГГц 13,5 ГГц включ. |
120 |
св. 13,5 ГГц до 20 ГГц включ. |
120 |
св. 20 ГГц до 24 ГГц включ. |
115 |
св. 24 ГГц до 26,5 ГГц включ. |
110 |
Диапазон частот |
Динамический диапазон измерения коэффициента передачи в рабочем диапазоне частот для моделей AV3672C/D. дБ |
от 10 МГц до 500 МГц включ. |
74 |
св. 500 МГц до 4 ГГц включ. |
118 |
св. 4 ГГц до 10 ГГц включ. |
119 |
св. 10 ГГц 13,5 ГГц включ. |
118 |
св. 13,5 ГГц до 20 ГГц включ. |
115 |
св. 20 ГГц до 24 ГГц включ. |
115 |
св. 24 ГГц до 26,5 ГГц включ. |
115 |
св. 26,5 ГГц до 35 ГГц включ. |
НО |
св. 35 ГГц до 47 ГГц включ. |
105 |
св. 47 ГГц до 50 ГГц включ. |
92 |
-
8.10.1 Прогреть анализатор цепей в течении 60 минут и провести полную двухпортовую калибровку, для чего;
AV3672
• •
*|* «Я W W
бой бой
КЗ XX СГ КЗ XX сг Рисунок 9.
-
8.10.2 Соединить оборудование в соответствии с рисунком 9.
-
8.10.3 Провести предварительную установку режима работы анализатора цепей. Для этого нажать на кнопку "RESET" на передней панели анализатора.
-
8.10.4 Установить уровень выходного сигнала анализатора цепей равным минус 5 дБ/мВт. для чего нажать последовательно кнопки [Power]—*[-5] и ENTER.
-
8.10.5 Нажать последовательно кнопки [Sweep]—>[Sweep points] и ввести значение 201.
-
8.10.6 Нажать последовательно кнопки [Response]—*[AvegJ-^[IF bandwidth] и ввести значение 100 Гц.
-
8.10.7 Нажать кнопку [Cal] и выбрать [Non-guide cal]—+[Full dual-port SOLT],
-
8.10.8 Нажать кнопку [Choose cal kit] (выбор типа калибровочного комплекта).
-
8.10.9 Подключать последовательно нагрузку холостого хода (XX). коротко замкнутую нагрузку (КЗ) и согласованную нагрузку (СГ) к двум портам. Выбрать режимы [Open-circuit device], [Short-circuit device] и [Load] и запустить калибровку SOL.
-
8.10.10 После окончания калибровки соединить порты 1 и 2 в соответствии с рисунком 4. Выбрать режим [Thru] для начала калибровки Т.
-
8.10.11 Нажать кнопку [ОК] после окончания полной двухпортовой калибровки.
-
8.10.12 Нажать последовательно кнопки [Search] —* [Marker search] . Выбрать режим [User setup 1] в разделе [Search domain] и установить начальное значение диапазона частоты в разделе [User domain] равным 10 МГц. конечное значение диапазона частоты равным 2 ГГц и нажать [ОК]. Установить параметр [Search type] как “Max. value (Максимальное значение)” и “Min. value (Минимальное значение)”.
-
8.10.13 Измерить коэффициент передачи порта I. нажимая последовательно кнопки [Meas] —* [S12] .
-
8.10.14 Изменить начальное и конечное значение диапазона частоты в соответствии с таблицей 9. Определить “Max.value” and “Min. value” в диапазоне частот и записать худшее значение как результат измерений коэффициента передачи порта I.
Таблица 9.
Корректированные характеристики для моделей AV3672A/B, дБ | |||||
Частотный диапазон |
Направленность |
Согласование источника |
Согласование нагрузки |
Коэффициент передачи |
Коэффициент отражения |
от 10 МГц до 2 ГГц включ. |
48 |
40 |
48 |
±0,10 |
±0,04 |
св. 2 ГГц до 13,5 ГГц включ. |
44 |
30 |
44 |
±0.11 |
±0.04 |
св. 13,5 ГГц до 26,5 ГГц |
44 |
30 |
44 |
±0.12 |
±0,05 |
Корректированные характеристики |
для моделей AV3672C/D. дБ | ||||
от 10 МГц до 2 ГГц включ. |
42 |
36 |
42 |
±0,10 |
± 0,04 |
св. 2 ГТц до 13,5 ГГц включ. |
42 |
31 |
42 |
±0,11 |
± 0.04 |
св. 13.5 ГГц до 40 ГГц включ. |
38 |
28 |
37 |
± 0,16 |
± 0,03 |
св.40 ГГц до 50 ГГц |
36 |
27 |
35 |
±0.20 |
±0.04 |
-
8.10.15 Измерить коэффициент передачи порта 2. для чего:
-
8.10.16 Нажать последовательно кнопки [Meas] —► [S21] .
-
8.10.17 Изменить начальное и конечное значение диапазона частоты в соответствии с таблицей 9. Определить “Max.value” and “Min. value” в диапазоне частот и записать худшее значение как результат измерений коэффициента передачи порта 2.
-
8.10.18 Измерить согласование нагрузки порта I. для чего:
-
8.10.19 Нажать последовательно кнопки [ Meas] —♦[ S11] .
-
8.10.20 Отсоединить, а затем присоединить тестовый кабель. Изменить начальное и конечное значение диапазона частоты в соответствии с таблицей 9 и определить максимальное значение уровня сигнала в диапазоне частот как значение согласования нагрузки порта 1.
-
8.10.21 Измерить согласование нагрузки порта 2, для чего:
-
8.10.22 Нажать последовательно кнопки [Meas] —* [S22] . Изменить начальное и конечное значение диапазона частоты в соответствии с таблицей 9 и определить максимальное значение уровня сигнала в диапазоне частот как значение согласования нагрузки порта 2.
-
8.10.23 Измерить коэффициент отражения порта I. для чего:
-
8.10.24 Присоединить короткозамкнутую нагрузку к порту I. Нажать последовательно кнопки [Meas] —+[511]. Затем нажать последовательно кнопки [Analysis] —* [Save] —* [Normalization].
-
8.10.25 Записать худшее значение уровня сигнала после нескольких периодов прохождения измерений как коэффициент отражения порта 1.
-
8.10.26 Изменить начальное и конечное значение диапазона частоты в соответствии с таблицей 9 и определить максимальное значение уровня сигнала в диапазоне частот как значение коэффициент отражения порта 1.
-
8.10.27 Измерить значение согласования источника сигнала порта 1. для чего:
-
8.10.28 Нажать последовательно кнопки [Analysis] —* [Save] —+ [Track operalion] —> [Data + memory].
-
8.10.29 Присоединить нагрузку холостого хода к порту 1.
-
8.10.30 Нажать последовательно кнопки [Scale] —* [Reference value[. и ввести значение -50.
-
8.10.31 Изменить начальное и конечное значение частоты в разделе [User domain].
-
8.10.32 Определить максимальное значение уровня сигнала в диапазоне частот.
-
8.10.33 Вычислить значение согласования источника сигнала порта 1 как разницу между максимальным значением уровня сигнала в диапазоне частот минус 6 дБ.
-
8.10.34 Измерить направленность порта 1. для чего:
-
8.10.35 Присоединить согласованную нагрузку к порту 1.
-
8.10.36 Нажать последовательно кнопки [Analysis] —> [Save] —> [Track operation] —» I Close]. 8.10.31 Изменить начальное и конечное значение частоты в разделе [User domain], и определить максимальное значение уровня сигнала в диапазоне частот как значение направленности порта 1.
-
8.10.37 Измерить коэффициент отражения порта 2, для чего:
-
8.10.38 Присоединить согласованную нагрузку к порту 2.
-
8.10.39 Нажать последовательно кнопки [Meas]—+[S22]. затем нажать кнопки [Analysis]—»[Save]-+ [Normalization],
-
8.10.40 Записать худшее значение уровня сигнала после нескольких периодов прохождения измерений как коэффициент отражения порта 2.
-
8.10.41 Повторить измерения для всех диапазонов частот из таблицы 9.
-
8.10.42 Измерить согласование источника порта 2, для чего:
-
8.10.43 Нажать последовательно кнопки [Analysis] —* [Save] —+ [Track operation) —> [Close] .
-
8.10.44 Присоединить нагрузку холостого хода к порту 2.
-
8.10.45 Нажать последовательно кнопки [Scale] —* [Reference value], и ввести значение -50.
-
8.10.46 Изменить начальное и конечное значение частоты в разделе [User domain], и определить максимальное значение уровня сигнала в диапазоне частот.
-
8.10.47 Вычислить значение согласования источника сигнала порта 2 как разницу между максимальным значением уровня сигнала в диапазоне частот минус 6 дБ.
-
8.10.48 Измерить направленность порта 2. для чего:
-
8.10.49 Присоединить согласованную нагрузку к порту 2.
-
8.10.50 Нажать последовательно кнопки [Analysis] —+ [Save] -+ [Track operation] —♦ [Close],
-
8.10.51 Изменить начальное и конечное значение частоты в разделе [User domain], и определить максимальное значение уровня сигнала в диапазоне частот как значение направленности порта 2.
-
8.10.52 При поверке четырехпортового анализатор цепей выполнить полную двухпортовую калибровку для портов 3 и 4 и провести измерения, как указано выше.
-
8.10.53 Результаты поверки считать удовлетворительными, если полученные значения характеристик не превышают указанных в таблице 9.
-
8.11.1 Прогреть оборудование в течении 60 минут.
-

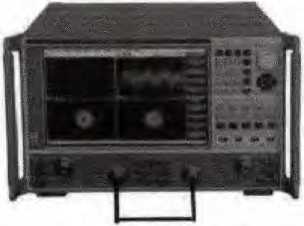

8.11.2 Соединить оборудование в соответствии с рисунком 10.
AVM72
Рисунок 10.
-
8.11.3 Провести предварительную установку режима работы анализатора цепей. Для этого нажать на копку "RESET" на передней панели анализатора.
-
8.11.4 Присоединить преобразователь мощности к калибровочному порту блока ваттметра и откалибровать ваттметр.
-
8.11.5 На анализаторе последовательно нажать кнопки [Power (Мощность)]>[-10] и ENTER.
-
8.11.6 Нажать кнопки [Scanning (Сканирование)]>[ Scanning type (Тип сканирования)]> [Macro (Макрорежим)[ и ввести значение центральной частоты равное 500 МГц.
-
8.11.7 Нажать кнопки [Macro (Макрорежим)]>[Ри18е (Импульс)]>[Т<агго\\- band pulse (Узкополосный импульс)]>[5оигсе modulation (Модуляция источника)] (интервал: 150 нс: ширина импульса: 60 нс; диапазон промежуточной частоты: 60 нс)>[Ри1зе mode on/off (Импульсный режим Вкл./Выкл.)]>[Са1си1а(е (Вычислить)]>[ Apply (Применить)] для активации импульсного режима.
-
8.11.8 Изменить частоту векторного анализатора цепей и блока ваттметра в соответствии с таблицей 10.
Таблица 10.
Допустимое время спада/нарастания импульсной характеристики |
Частота |
Полученное время спада/нарастания импульсной характеристики |
Время нарастания <30 нс |
500 МГц | |
10 ГГц | ||
26,5 ГГц | ||
Время спада <30 нс |
500 МГц | |
10 ГГц | ||
26,5 ГГц | ||
8.11.9 Повторить п.п. 8.11.5 — |
$.11,7. |
8.11.10 Результаты поверки считать удовлетворительными, если полученные значения времени спада/нарастания импульсной характеристики не превышают указанных в таблице 10.
8.12 Определение коэффициента переключения импульсной модуляции-
8.11.1 Прогреть оборудование в течении 60 минут.
-

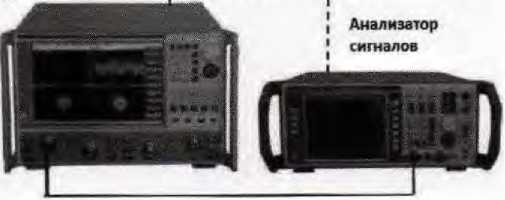

8.11.2 Соединить оборудование в соответствии с рисунком 11.
AV3672
Рисунок I I.
-
8.12.1 Провести предварительную установку режима работы анализатора цепей. Для этого нажать на копку "RESET" на передней панели анализатора.
-
8.12.2 Нажать кнопки [Scanning (CKaHHpOBaHMe)]>[Scanning type (Тип сканирования)]>[CW (Модуляция)]>[Ргециепсу (Частота)] и ввести значение 10 МГц.
-
8.12.3 Установить центральную частоту анализатора сигналов FSUP 50 равной 10 МГц.
-
8.12.4 Измерить анализатором сигналов мощность сигнала P(ON). Это значение мощности равно значению мощности, соответствующему входной импульсной модуляции, то есть "Pulse ON (Импульс Вкл.)".
-
8.12.5 Нажать кнопки [Macro (Макрорежим)]>[Pulse (Импульс)]>|Configuration (Конфигурация )]>[ Pulse generator/modulator (Импульсный генератор/модулятор)].
-
8.12.6 Выбрать вариант неиспользования внутреннего модулятора.
-
8.12.7 Нажать кнопки [Pulse mode (Импульсный режим)]>[Са!си1а1е (Вычисление)]>[Apply (Применить)] для активации импульсного режима анализатора. Поскольку подается внешний импульсный сигнал, эквивалентный входной сигнал обладает низкий мощностью, и устройство работает в режиме "Pulse OFF (Импульс Выкл.)".
-
8.12.8 Измерить мощность сигнала P(OFF) с помощью анализатора сигналов и записать ее значение.
-
8.12.9 Вычислить разницу между значениями мощности, измеренными в режимах "Pulse ON (Импульс Вкл.)" и "Pulse OFF (Импульс Выкл.)" как значение коэффициент переключения импульсной модуляции в проверяемой точке частоты.
-
8.12.10 Нажать кнопки [Macro (Макрорежим)]>[Pulse (Импульс)|>[Ри1эе mode on/off (Импульсный режим Вкл./Выкл.]> [Apply (Применить)] для отмены импульсного режима.
-
8.12.11 Изменить значение частоты в соответствии с таблицей 11 и повторить п.п этапы (3) - (6) для получения коэффициента переключения импульсной модуляции в других точках частоты.
Таблица 11.
Допустимое значение коэффициента переключения импульсной модуляции. дБ |
Частота |
Полученное значение коэффициента переключения импульсной модуляции. дБ |
>64 |
10 МГц | |
500 МГц | ||
1 ГГц | ||
>80 |
10 ГГц | |
20 ГГц | ||
26.5 ГГц |
-
8.12.12 Результаты поверки считать удовлетворительными, если полученные значения коэффициента переключения импульсной модуляции не превышают указанных в таблице 11.
-
9.1 При положительных результатах поверки на анализаторы (техническую документацию) наносится оттиск поверительного клейма и/или выдается свидетельство установленной формы.
-
9.2 Значения характеристик, определённые в процессе поверки при необходимости заносятся в документацию.
-
9.3 В случае отрицательных результатов поверки применение анализатора запрещается, на него выдается извещение о непригодности кй применению с указанием причин.
Начальник отделения ФГУП «ВНИИФТРИ»
О.В. Каминский
17
