Методика поверки «ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ПАРАМЕТРОВ АБСОЛЮТНОЙ ВИБРАЦИИ ВИНЕМ-3200» (МП ВРЕЛ.421451.001)

ОКП 42 7734

УТВЕРЖДАЮ

УТВЕРЖДАЮ

Генеральный директор

Методика поверки

ВРЕЛ.421451.001 МП

Москва

2015

ВВЕДЕНИЕ

• 1. ОПЕРАЦИИ ПОВЕРКИ

• 2.  СРЕДСТВА ПОВЕРКИ

• 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5. УСЛОВИЯ ПОВЕРКИ

• 6. ПОДГОТОВКА К ПОВЕРКЕ

  • 6.1.  Подготовка к поверке преобразователя измерительного ВИНЕМ-3200

  • 6.2.  Подготовка к поверке преобразователя измерительного ВИНЕМ-321 y и ВИНЕМ-322y

• 7.  ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1.  Внешний осмотр

  • 7.2.   Опробование

  • 7.3.  Определение метрологических характеристик

    • 7.3.1.   Определение основной погрешности измерения СКЗ и пикового (амплитудного) значения

ВИБРОСКОРОСТИ (ПРЕОБРАЗОВАТЕЛЯ ИЗМЕРИТЕЛЬНОГО ВИНЕМ-3200 И ВИНЕМ-321 Y)

• 7.3.2.   Определение основной погрешности измерения размаха и пикового (амплитудного) зна чения

ВИБРОПЕРЕМЕЩЕНИЯ (ПРЕОБРАЗОВА ТЕЛЯ ИЗМЕРИТЕЛЬНОГО ВИНЕМ-3200 И ВИНЕМ-321Y)

• 7.3.3.   Определение основной погрешности измерения размаха, пикового (амплитудного) зна чения и СКЗ

ВИБРОУСКОРЕНИЯ (ПРЕОБРАЗОВАТЕЛЯ ИЗМЕРИТЕЛЬНОГО ВИНЕМ-3200 И ВИНЕМ-321Y)

• 7.3.4.   Определение неравномерности А ЧХ при измерении параметров виброскорости (преобразователя

измерительного ВИНЕМ-3200 И ВИНЕМ-321 Y)

• 7.3.5.   Определение неравномерности АЧХ при измерении параметров виброперемещения (преобразователя

ИЗМЕРИТЕЛЬНОГО ВИНЕМ-3200 и ВИНЕМ-321 Y)

• 7.3.6.   Определение неравномерности АЧХ при измерении параметров виброускорения (преобразователя

ИЗМЕРИТЕЛЬНОГО ВИНЕМ-3200 И ВИНЕМ-321Y)

• 7.3.7.   Определение основной погрешности измерения СКЗ и пикового (амплитудного) зна чения

ВИБРОСКОРОСТИ АБСОЛЮТНОЙ ВИБРАЦИИ (ПРЕОБРАЗОВАТЕЛЯ ИЗМЕРИТЕЛЬНОГО BHHEM-322Y)

• 7.3.8.   Определение основной погрешности измерения размаха и пикового (амплитудного) зна чения

ВИБРОПЕРЕМЕЩЕНИЯ (ПРЕОБРАЗОВАТЕЛЯИЗМЕРИТЕЛЬНОГО BHHEM-322Y)

• 7.3.9.   Определение основной погрешности измерения размаха, пикового (амплитудного) зна чения и СКЗ

ВИБРОУСКОРЕНИЯ (ПРЕОБРАЗОВАТЕЛЯИЗМЕРИТЕЛЬНОГО BHHEM-322Y)

• 7.3.10.  Определение неравномерности А ЧХпри измерении параметров виброскорости (преобразователя

ИЗМЕРИТЕЛЬНОГО BHHEM-322Y)

• 7.3.11.  Определение неравномерности АЧХ при измерении параметров виброперемещения (преобразователя

ИЗМЕРИТЕЛЬНОГО BHHEM-322Y)

• 7.3.12.  Определение неравномерности АЧХ при измерении параметров виброускорения (преобразователя

ИЗМЕРИТЕЛЬНОГО BHHEM-322Y)

• 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Настоящая методика поверки (МП) распространяется на преобразователи измерительные параметров абсолютной вибрации ВИНЕМ-3200 (далее по тексту - преобразователи измерительные или приборы), предназначенные для непрерывного контроля вибрационного состояния узлов агрегатов во время их эксплуатации путём измерения и анализа параметров абсолютной вибрации. Выпускаемые в соответствии с техническими условиями ВРЕЛ.421451.001 ТУ, и устанавливает порядок первичной и периодических поверок.

Первичная поверка преобразователей измерительных проводится изготовителем при выпуске из производства или ремонта.

Периодическая поверка преобразователей измерительных проводится изготовителем или органами Государственной метрологической службы. Межповерочный интервал составляет один год.

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Все операции поверки проводить поочередно для каждого преобразователя измерительного.

При проведении поверки применяются образцовые средства измерения и вспомогательные средства поверки, указанные в таблице 2.

Допускается применение других аналогичных измерительных приборов, обеспечивающих измерение соответствующих параметров с требуемой точностью.

Таблица 2

Примечания:

• 1. Все приборы и оборудование должны иметь действующее свидетельство о поверке или отметку о прохождении периодической поверки.

• 2.  Все приборы и оборудование должны иметь эксплуатационную документацию в достаточном объёме.

К проведению поверки допускаются лица, ознакомленные с руководством по эксплуатации преобразователей измерительных (приборов) ВРЕЛ.421451.001РЭ.

ВНИМАНИЕ! В электрооборудовании и приборах, используемых при проведении поверки, присутствует опасное для жизни напряжение 220В. Все приборы должны быть надёжно заземлены. Все подключения и отключения допускается проводить только при выключенном электропитании.

Поверка должна проводиться в нормальных условиях по ГОСТ 8.395-80: температура окружающей среды плюс 20±5°С, атмосферное давление 101.3 кПа, относительная влажность воздуха 65±10%.

Помещение, в котором проводится поверка, должно быть защищено от воздействия внешней вибрации, электрических и магнитных полей.

Перед началом поверки все средства поверки должны быть выдержаны во включенном состоянии (прогреты) в течение времени, указанного в их эксплуатационной документации.

При подготовке к поверке основной погрешности измерения выполнить следующие действия:

• —   жестко закрепить вибропреобразователь (датчик) 8 эталонного измерительного канала на электродинамическом вибровозбудителе 9;

• —  произвести все остальные требуемые электрические соединения ОСИПВ;

• —   жестко закрепить вибропреобразователь (датчик) 10 поверяемого канала на электродинамическом вибровозбудителе 9;

• —  подключить первичный измерительный преобразователь (датчик) 10 поверяемого измерительного канала и мультиметр 11 к соответствующим клеммам контроллера 1;

• —  соединить вторичный измерительный преобразователь 1 с компьютером 3 по интерфейсу RS-485 через преобразователь RS-485/USB;

• —  подключить вторичный измерительный преобразователь 1 к источнику питания 2;

• —  установить выходное напряжение источника питания 2 равным 24±0,1В;

• —  включить питание вторичного измерительный преобразователя 1 и выдержать прибор во включенном состоянии в течение не менее 10 минут.

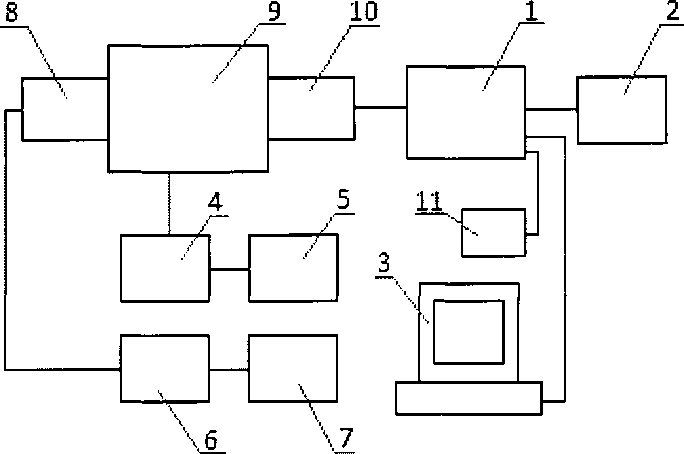

Рисунок 1 Структурная схема стенда для поверки канала измерения параметров абсолютной вибрации (преобразователя измерительного ВИНЕМ-3200)

где

• 1   вторичный измерительный преобразователь ВИНЕМ-22хх;

• 2   источник питания;

• 3   персональный компьютер (ПК);

• 4   усилитель мощности;

• 5    генератор;

• 6   усилитель заряда типа эталонного измерительного канала (средства измерения - СИ);

• 7   цифровой мультиметр;

• 8    вибропреобразователь (датчик) эталонного измерительного канала (СИ);

• 9   электродинамический вибровозбудитель;

• 10  первичный измерительный преобразователь (датчик) ВИНЕМ-12хх поверяемого средства измерения (СИ) преобразователя измерительного ВИНЕМ-3200;

• 11   мультиметр.

При подготовке к поверке основной погрешности измерения выполнить следующие действия:

• —   жестко закрепить вибропреобразователь (датчик) 8 эталонного измерительного канала на электродинамическом вибровозбудителе 9;

• —  произвести все остальные требуемые электрические соединения ОСИЛЬ;

• —   жестко закрепить преобразователь измерительный 1 поверяемого канала на электродинамическом вибровозбудителе 9;

• —  подключить преобразователь измерительный 1 поверяемого измерительного канала к мультиметру 11 через токосъемный шунт (резистор);

• —  подключить преобразователь измерительный 1 к источнику питания 2;

• —  установить выходное напряжение источника питания 2 равным 24±0,1В;

• —  включить питание преобразователя измерительного 1 и выдержать прибор во включенном состоянии в течение не менее 10 минут.

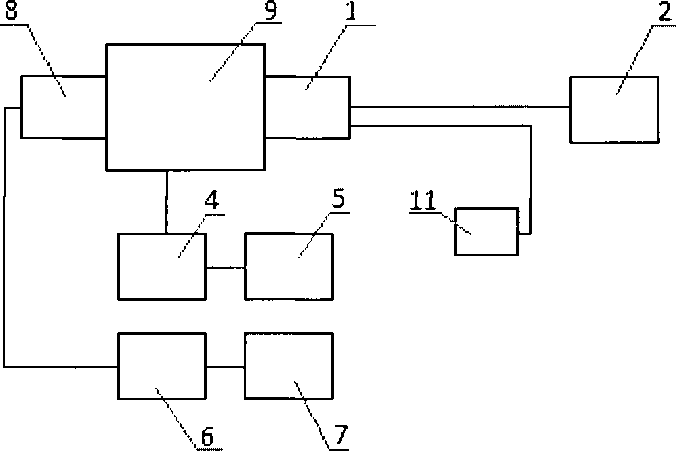

Рисунок 2 Структурная схема стенда для поверки канала измерения параметров абсолютной вибрации (преобразователя измерительного ВИНЕМ-3210 и 3220)

где

• 1   преобразователь измерительный ВИНЕМ-321у или ВИНЕМ-322у;

• 2   источник питания;

• 4   усилитель мощности;

• 5    генератор;

• 6   усилитель заряда типа эталонного измерительного канала (средства измерения - СИ);

• 7   цифровой мультиметр;

• 8    вибропреобразователь (датчик) эталонного измерительного канала (СИ);

• 9   электродинамический вибровозбудитель;

11 мультиметр.

• 7. ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре устанавливается соответствие прибора следующим требованиям:

• —  отсутствие видимых нарушений покрытий;

• —  наличие и качество надписей;

• —   соответствие комплектности прибора, указанной в паспорте;

• —  соответствие номера прибора указанному в паспорте.

Опробование прибора путем подачи на него напряжения питания 24±0,1В постоянного тока. Правильно смонтированный и подключенный прибор начинает работать немедленно после включения.

Убедитесь в наличии связи по интерфейсу RS-485 с ПК, используя специализированное тестовое ПО.

• 7.3.  Определение метрологических характеристик

  • 7.3.1. Определение основной погрешности измерения СКЗ и пикового (амплитудного) значения виброскорости (преобразователя измерительного ВИНЕМ-3200 и ВИНЕМ-321у)

• —  Перевести ОСИПВ в режим измерения СКЗ виброскорости.

• —  Включить вибростенд и подать с генератора на вибростенд сигнал синусоидальной формы частотой 80 Гц (калибровочная частота в соответствии с ГОСТ 2954-97), амплитуда сигнала должна быть минимальной во избежание повреждения вибростенда.

• —  Ориентируясь по показаниям ОСИПВ, увеличивать амплитуду сигнала генератора таким образом, чтобы последовательно устанавливать СКЗ виброскорости равным в пределах диапазона измерения (включая граничные точки) с шагом 10% .

Примечание: При контроле устанавливаемого СКЗ виброскорости следует руководствоваться документацией на ОСИПВ и при необходимости использовать дополнительное контрольно-измерительное оборудование.

При каждом заданном СКЗ следует определить СКЗ, измеренное поверяемым каналом (считать результаты измерения по интерфейсу RS-485 по протоколу ModBus, при наличии для ВИНЕМ-3200) и измерить ток на токовом выходе.

Рассчитать эталонное пиковое (амплитудное) значение виброскорости по формуле:

Vp₀-42>Ve₀

где Vpo - эталонное пиковое (амплитудное) значение виброскорости;

Ve₀ - установленное СКЗ виброскорости.

Пересчитать значение силы тока на токовом выходе в СКЗ виброскорости по формуле:

где Ve - СКЗ виброскорости, измеренное поверяемым каналом, мм/с;

1_ИЗМ - значение силы тока на токовом выходе, мА;

Imin ~ нижний предел изменения силы тока, мА;

Imax ~ верхний предел изменения силы тока, мА;

Ve_max - верхняя граница диапазона измерения СКЗ виброскорости, мм/с;

Ve_min - нижняя граница диапазона измерения СКЗ виброскорости, мм/с.

Пересчитать значение силы тока на соответствующем токовом выходе в пиковое (амплитудное) значение виброскорости по формуле:

где Vp - пиковое (амплитудное) значение виброскорости, измеренное поверяемым каналом, мм/с;

1_ИЗМ - значение силы тока на токовом выходе, мА;

Imin - нижний предел изменения силы тока, мА;

Imax ~ верхний предел изменения силы тока, мА;

Vpmax - верхняя граница диапазона измерения пикового (амплитудного) значения виброскорости, мм/с;

Vpmin - нижняя граница диапазона измерения пикового (амплитудного) значения виброскорости, мм/с.

Рассчитать относительную погрешность каждого измерения СКЗ виброскорости в контролируемом диапазоне измерений по формуле:

х100

где Sc - относительная погрешность измерения;

Ve - СКЗ виброскорости, измеренное поверяемым каналом;

Ve₀ - установленное СКЗ виброскорости.

Рассчитать относительную погрешность каждого измерения пикового значения виброскорости в контролируемом диапазоне измерений по формуле:

Vp₀ - Vp

Vp₀

где 5c - относительная погрешность измерения;

Vpo - эталонное пиковое значение виброскорости;

Vp - измеренное пиковое значение виброскорости.

Результаты поверки считаются удовлетворительными, если ни при одном измерении относительная погрешность не превышает 5%.

Рассчитать абсолютную погрешность каждого измерения СКЗ виброскорости в контролируемом диапазоне измерений по формуле:

A = Ve₀-Ve

где А - абсолютная погрешность измерения;

Результаты поверки считаются удовлетворительными, если ни при одном измерении абсолютная погрешность не превышает ±0,1 мм/с.

Рассчитать абсолютную погрешность каждого измерения пикового значения виброскорости в контролируемом диапазоне измерений по формуле:

A = Vp₀-Vp

где А - абсолютная погрешность измерения;

Результаты поверки считаются удовлетворительными, если ни при одном измерении абсолютная погрешность не превышает ±0,1 мм/с.

• 7.3.2. Определение основной погрешности измерения размаха и пикового (амплитудного) значения виброперемещения (преобразователя измерительного ВИНЕМ-3200 и ВИНЕМ-321у)

• —  Перевести ОСИ11В в режим измерения СКЗ виброперемещения.

• —  Включить вибростенд и подать с генератора на вибростенд сигнал синусоидальной формы частотой 80 Гц (калибровочная частота в соответствии с ГОСТ 2954-97), амплитуда сигнала должна быть минимальной во избежание повреждения вибростенда.

• —  Ориентируясь по показаниям ОСИПВ, увеличивать амплитуду сигнала генератора таким образом, чтобы последовательно устанавливать СКЗ виброперемещения в пределах диапазона измерения (включая нижнюю и верхнюю границы) с шагом 10% от диапазона измерения.

Примечание: При контроле устанавливаемого СКЗ виброперемещения следует руководствоваться документацией на ОСИПВ и при необходимости использовать дополнительное контрольно-измерительное оборудование.

При каждом заданном СКЗ виброперемещения следует определить размах и амплитуду виброперемещения, измеренные поверяемым каналом (считать результаты измерения по интерфейсу RS-485 по протоколу ModBus, при наличии для ВИНЕМ-3200) и измерить ток на токовом выходе.

Рассчитать размах виброперемещения по эталонному каналу по формуле:

Spp₀ = 2 * V2 * Se₀

где Sppo - размах виброперемещения, измеренный эталонным каналом; Se₀ - установленное СКЗ виброперемещения.

Рассчитать эталонное пиковое (амплитудное) значение виброперемещения по формуле:

Sp_Q=Jl* Se₀

где Spo - пиковое (амплитудное) значение виброперемещения, измеренное эталонным каналом;

Seo ~ установленное СКЗ виброперемещения;

Пересчитать значение силы тока на токовом выходе в размах виброперемещения по формуле:

где Spp - размах виброперемещения, измеренное поверяемым каналом, мкм;

1_ИЗМ - значение силы тока на токовом выходе, мА;

Imin - нижний предел изменения силы тока, мА;

Imax - верхний предел изменения силы тока, мА;

Sppmax - верхняя граница диапазона измерения размаха виброперемещения, мкм;

Sppmin - нижняя граница диапазона измерения размаха виброперемещения, мкм.

Пересчитать значение силы тока на соответствующем токовом выходе в пиковое (амплитудное) значение виброперемещения по формуле:

где Sp - пиковое (амплитудное) значение виброперемещения, измеренное поверяемым каналом, мкм;

1_ИЗМ - значение силы тока на токовом выходе, мА;

Imin - нижний предел изменения силы тока, мА;

Imax - верхний предел изменения силы тока, мА;

Spmax ~ верхняя граница диапазона измерения пикового (амплитудного) значения виброперемещения, мкм;

Spmin - нижняя граница диапазона измерения пикового (амплитудного) значения виброперемещения, мкм.

Рассчитать относительную погрешность каждого измерения размаха и пикового (амплитудного) значения виброперемещения в контролируемом диапазоне измерений по формуле:

хЮО

Spp₀

100

где 5с - относительная погрешность измерения;

Spp - размах виброперемещения, измеренный поверяемым каналом;

Sppo - размах виброперемещения, измеренный эталонным каналом;

Sp - пиковое (амплитудное) значение виброперемещения, измеренное поверяемым каналом;

Spo - пиковое (амплитудное) значение виброперемещения, измеренное эталонным каналом.

Результаты поверки считаются удовлетворительными, если ни при одном измерении относительная погрешность не превышает 5%.

Рассчитать абсолютную погрешность каждого измерения размаха и пикового (амплитудного) значения виброперемещения в контролируемом диапазоне измерений по формуле:

4 = Spp₀ -Spp

Л = Sp₀ -Sp

где А - абсолютная погрешность измерения;

Результаты поверки считаются удовлетворительными, если ни при одном измерении абсолютная погрешность не превышает ±5 мкм.

• 7.3.3. Определение основной погрешности измерения размаха, пикового (амплитудного) значения и СКЗ виброускорения (преобразователя измерительного ВИНЕМ-3200 и ВИНЕМ-321у)

• —  Перевести ОСИ11В в режим измерения СКЗ виброускорения.

• —  Включить вибростенд и подать с генератора на вибростенд сигнал синусоидальной формы частотой 80 Гц (калибровочная частота в соответствии с ГОСТ 2954-97), амплитуда сигнала должна быть минимальной во избежание повреждения вибростенда.

• —  Ориентируясь по показаниям ОСИЛЬ, увеличивать амплитуду сигнала генератора таким образом, чтобы последовательно устанавливать СКЗ виброускорения в пределах диапазона измерения (включая нижнюю и верхнюю границы) с шагом 10% от диапазона измерения.

Примечание: При контроле устанавливаемого СКЗ виброускорения следует руководствоваться документацией на ОСИЛЬ и при необходимости использовать дополнительное контрольно-измерительное оборудование.

При каждом заданном СКЗ виброускорения следует определить размах, амплитуду и СКЗ виброускорения, измеренные поверяемым каналом (считать результаты измерения по интерфейсу RS-485 по протоколу ModBus, при наличии для ВИНЕМ-3200) и измерить ток на токовом выходе.

Рассчитать размах виброускорения по эталонному каналу по формуле:

Арр_а = 2 * V2 * Ае₀

где Арро - размах виброускорения, измеренный эталонным каналом;

Аео - установленное СКЗ виброускорения.

Рассчитать эталонное пиковое (амплитудное) значение виброускорения по формуле:

Ар₀ = 42* Ае₀

где Аро - пиковое (амплитудное) значение виброускорения, измеренное эталонным каналом;

Ае₀ - установленное СКЗ виброускорения;

Пересчитать значение силы тока на токовом выходе в СКЗ виброускорения по формуле:

Ae = (I - -I }*^^вмАХ ~^Аем1к)

^у1е V EQI ¹ MIN )              j .

У* МАХ ~ * MINI <

где Ае - СКЗ виброускорения, измеренное поверяемым каналом, м/с²;

1_ИЗМ - значение силы тока на токовом выходе, мА;

Imin ~ нижний предел изменения силы тока, мА;

Imax - верхний предел изменения силы тока, мА;

Ае_тах - верхняя граница диапазона измерения СКЗ виброускорения, м/с²;

Ае_т;_п - нижняя граница диапазона измерения СКЗ виброускорения, м/с².

Пересчитать значение силы тока на соответствующем токовом выходе в пиковое (амплитудное) значение виброускорения по формуле:

Л -II     т        МАХ Ар min)

^ЛР У¹ EQI ¹ MIN)    ,]       J .

V MAX         у

где Ар - пиковое (амплитудное) значение виброускорения, измеренное поверяемым каналом, м/с²;

1изм - значение силы тока на токовом выходе, мА;

I_min - нижний предел изменения силы тока, мА;

Imax ~ верхний предел изменения силы тока, мА;

Ap_max - верхняя граница диапазона измерения пикового (амплитудного) значения виброускорения, м/с²;

Apmin - нижняя граница диапазона измерения пикового (амплитудного) значения виброускорения, м/с².

Пересчитать значение силы тока на соответствующем токовом выходе в размах виброускорения по формуле:

Арр = Ueq

2 где Арр - размах виброускорения, измеренный поверяемым каналом, м/с ;

1_ИЗМ - значение силы тока на токовом выходе, мА;

Imin ^_ нижний предел изменения силы тока, мА;

Imax ^_ верхний предел изменения силы тока, мА;

Арртах - верхняя граница диапазона измерения размаха виброускорения, м/с²;

App_min - нижняя граница диапазона измерения размаха виброускорения, м/с².

Рассчитать относительную погрешность каждого измерения размаха, пикового (амплитудного) значения и СКЗ виброускорения в контролируемом диапазоне измерений по формуле:

_{g =} |4и><,-лдр|_х100

АрРо

Ар_й

^ ₌ |л_ео-л_е|_х1оо

Ае_й

где 5с - относительная погрешность измерения;

Арр - размах виброускорения, измеренный поверяемым каналом;

Арро^_ размах виброускорения, измеренный эталонным каналом;

Ар - пиковое (амплитудное) значение виброускорения, измеренное поверяемым каналом;

Ар₀ - пиковое (амплитудное) значение виброускорения, измеренное эталонным каналом.

Ае - СКЗ виброускорения, измеренное поверяемым каналом;

Ае₀ - СКЗ виброускорения, измеренное эталонным каналом.

Результаты поверки считаются удовлетворительными, если ни при одном измерении относительная погрешность не превышает 5%.

Рассчитать абсолютную погрешность каждого измерения размаха и амплитуды виброускорения в контролируемом диапазоне измерений по формуле:

л = Арр₀ - Арр

А = Ар₀- Ар

А = Ае₀ - Ае

где А - абсолютная погрешность измерения;

Результаты поверки считаются удовлетворительными, если ни при одном измерении абсолютная погрешность не превышает ±0.02 м/с².

• 7.3.4. Определение неравномерности АЧХ при измерении параметров виброскорости (преобразователя измерительного ВИНЕМ-3200 и ВИНЕМ-321у)

Устанавливать последовательно частоту колебаний вибростенда из ряда, который формируется следующим образом:

f • f •

Amin 5 A_min,

где f_min - нижняя частота среза; fmax - верхняя частота среза

Примечание:

* - частоты, которыми должен быть дополнен ряд при большой верхней частоте среза.

На каждой частоте амплитуду сигнала устанавливают такой, чтобы установленное СКЗ виброскорости было 10 мм/с.

При каждом измерении следует определить СКЗ виброскорости, измеренное поверяемым каналом (считать результаты измерения по интерфейсу RS-485 по протоколу ModBus, при наличии для ВИНЕМ-3200) и измерить ток на токовом выходе. Протокол записи результатов измерений допускается вести в произвольной форме.

Пересчитать значение силы тока на токовом выходе в СКЗ виброскорости по формуле, приведенной в п. 7.3.1

Для каждой частоты рассчитать неравномерность АЧХ по формуле:

|Ие - Ve\

6_С =   -----хЮО

где Ve - СКЗ виброскорости, измеренное на данной частоте;

Ve_&- СКЗ виброскорости, измеренное на калибровочной частоте 80 Гц.

Результаты проверки считаются удовлетворительными, если на каждой частоте в диапазоне неравномерность АЧХ не превышает 5% для диапазона частот от 1 до 3000 Гц и не превышает 10% для диапазона частот от 0,7 до 5000 Гц. Спад АЧХ за пределами диапазона не менее 15 дБ на октаву для всех частотных диапазонов и не менее 18 дБ на октаву для диапазона частот от 10 до 1000 Гц.

Примечание: в зависимости от характеристик используемого оборудования при определении неравномерности АЧХ допускается устанавливать эталонное СКЗ виброскорости отличным от 10 мм/с.

• 7.5.5. Определение неравномерности АЧХпри измерении параметров виброперемещения (преобразователя измерительного ВИНЕМ-3200 и ВИНЕМ-321у)

Устанавливать последовательно частоту колебаний вибростенда из ряда, который формируется следующим образом:

f •     • f • •

^-min 5 ^Amm>

где f_mj_n - нижняя частота среза; fmax - верхняя частота среза

Примечание:

* - частоты, которыми должен быть дополнен ряд при большой верхней частоте среза.

На каждой частоте амплитуду сигнала устанавливают такой, чтобы установленное значение размаха виброперемещения было 100 мкм.

При каждом измерении следует определить значение размаха виброперемещения, измеренное поверяемым каналом (считать результаты измерения по интерфейсу RS-485 по протоколу ModBus, при наличии для ВИНЕМ-3200) и измерить ток на токовом выходе. Протокол записи результатов измерений допускается вести в произвольной форме.

Пересчитать значение силы тока на токовом выходе в размах вибропеермещения по формуле, приведенной в п. 7.3.2

Для каждой частоты рассчитать неравномерность АЧХ по формуле:

S _|»л-»<₁₀0

^SPPa         >

где Spp - размах виброперемещения, измеренный на данной частоте;

Spp_A- размах виброперемещения, измеренный на калибровочной частоте 80 Гц.

Результаты проверки считаются удовлетворительными, если на каждой частоте в диапазоне неравномерность АЧХ не превышает 5% для диапазона частот от 10 до 1000 Гц и не превышает 10% для диапазона частот от 1 до 1000 Гц. Спад АЧХ за пределами диапазона не менее 15 дБ на октаву для всех частотных диапазонов и не менее 18 дБ на октаву для диапазона частот от 10 до 1000 Гц.

Примечание: в зависимости от характеристик используемого оборудования при определении неравномерности АЧХ допускается устанавливать эталонное значение размаха виброперемещения отличным от 100 мкм.

• 7.3.6. Определение неравномерности АЧХпри измерении параметров виброускорения (преобразователя измерительного ВИНЕМ-3200 и ВИНЕМ-321у)

Устанавливать последовательно частоту колебаний вибростенда из ряда, который формируется следующим образом:

f • • f • • ^Lmin ? ^min?

где f_min - нижняя частота среза;

fmax - верхняя частота среза

Примечание:

* - частоты, которыми должен быть дополнен ряд при большой верхней частоте среза.

На каждой частоте амплитуду сигнала устанавливают такой, чтобы установленное СКЗ виброускорения было 1 м/с².

При каждом измерении следует определить СКЗ виброускорения, измеренное поверяемым каналом (считать результаты измерения по интерфейсу RS-485 по протоколу ModBus, при наличии для ВИНЕМ-3200) и измерить ток на токовом выходе. Протокол записи результатов измерений допускается вести в произвольной форме.

Пересчитать значение силы тока на токовом выходе в СКЗ виброускорения по формуле, приведенной в п. 7.3.3

Для каждой частоты рассчитать неравномерность АЧХ по формуле:

100

где Ае - СКЗ виброускорения, измеренное на данной частоте;

Ае_&- СКЗ виброускорения, измеренное на калибровочной частоте 80 Гц.

Результаты проверки считаются удовлетворительными, если на каждой частоте в диапазоне неравномерность АЧХ не превышает 5% для диапазона частот от 1 до 3000 Гц и не превышает 10% для диапазона частот от 0,5 до 5000 Гц. Спад АЧХ за пределами диапазона не менее 15 дБ на октаву для всех частотных диапазонов и не менее 18 дБ на октаву для диапазона частот от 10 до 1000 Гц.

Примечание: в зависимости от характеристик используемого оборудования при определении неравномерности АЧХ допускается устанавливать эталонное СКЗ виброускорения отличным от 1 м/с².

• 7.3.7. Определение основной погрешности измерения СКЗ и пикового (амплитудного) значения виброскорости абсолютной вибрации (преобразователя измерительного ВИНЕМ-322у)

— Перевести ОСИ11В в режим измерения СКЗ виброскорости.

• —  Включить вибростенд и подать с генератора на вибростенд сигнал синусоидальной формы частотой 80 Гц (калибровочная частота в соответствии с ГОСТ 2954-97), амплитуда сигнала должна быть минимальной во избежание повреждения вибростенда.

• —  Ориентируясь по показаниям ОСИ11В, увеличивать амплитуду сигнала генератора таким образом, чтобы последовательно приблизиться к нижней границе контролируемого диапазона СКЗ виброскорости. Величина нижней границы составляет 90% от значения СКЗ виброскорости, при котором должно происходить срабатывание внутреннего реле преобразователя измерительного ВИНЕМ-322у. Верхняя граница контролируемого диапазона СКЗ виброскорости составляет 110% от значения СКЗ виброскорости, при котором должно происходить срабатывание внутреннего реле преобразователя измерительного ВИНЕМ-322у.

Примечание: При контроле устанавливаемого СКЗ виброскорости следует руководствоваться документацией на ОСИ11В и при необходимости использовать дополнительное контрольно-измерительное оборудование.

Далее необходимо последовательно увеличивать амплитуду сигнала генератора таким образом, чтобы показания ОСИ11В изменялись с шагом 0.1 мм/с.

Подождать несколько секунд (параметр задержки по времени на срабатывание реле устанавливается при конфигурировании преобразователя измерительного ВИНЕМ-322у) до момента срабатывания реле. Факт срабатывания реле определяется с помощью мультиметра, подключенного к релейному выходу преобразователя, и находящемуся в режиме измерения сопротивления. При отсутствии факта срабатывания реле, перейти к выполнению предыдущего пункта.

При срабатывании реле зафиксировать значение СКЗ виброскорости на ОСИП, при котором произошло срабатывание реле преобразователя. Сравнить его со значением указанным в эксплуатационной документации (ЭД) (паспорте) на преобразователь.

Рассчитать эталонное пиковое (амплитудное) значение виброскорости по формуле:

Vp₀=yf2*Ve_Q

где Vpo - эталонное пиковое значение виброскорости;

Veo - установленное СКЗ виброскорости.

Рассчитать относительную погрешность каждого измерения СКЗ виброскорости в контролируемом диапазоне по формуле:

З_с =   ----1x100

Ve ^у ^0 >

где 5с - относительная погрешность измерения;

Ve - СКЗ виброскорости, измеренное поверяемым каналом, при котором происходит срабатывание реле;

Veo - установленное СКЗ виброскорости, указанное в ЭД на преобразователь, при котором должно происходить срабатывание реле.

Рассчитать относительную погрешность каждого измерения пикового значения виброскорости в контролируемом диапазоне по формуле:

100

где 8с - относительная погрешность измерения;

Vp₀ - эталонное пиковое (амплитудное) значение виброскорости, указанное в ЭД на преобразователь, при котором должно происходить срабатывание реле;

Vp - измеренное пиковое (амплитудное) значение виброскорости, при котором происходит срабатывание реле.

Результаты поверки считаются удовлетворительными, если ни при одном измерении относительная погрешность не превышает 5%.

Рассчитать абсолютную погрешность каждого измерения СКЗ виброскорости в контролируемом диапазоне измерений по формуле:

A = Ve₀ -Ve

где А - абсолютная погрешность измерения;

Результаты поверки считаются удовлетворительными, если ни при одном измерении абсолютная погрешность не превышает ±0,1 мм/с.

Рассчитать абсолютную погрешность каждого измерения пикового значения виброскорости в контролируемом диапазоне измерений по формуле:

a=v_Po-v_p

где А - абсолютная погрешность измерения;

Результаты поверки считаются удовлетворительными, если ни при одном измерении абсолютная погрешность не превышает ±0,1 мм/с.

• 7.3.8. Определение основной погрешности измерения размаха и пикового (амплитудного) значения виброперемещения (преобразователя измерительного ВИНЕМ-322у)

Примечание: Данный пункт выполняется, в случае если исполнение преобразователя измерительного ВИНЕМ-322у предусматривает измерение величины пропорциональной виброперемещению.

• —  Перевести ОСИПВ в режим измерения СКЗ виброперемещения.

• —  Включить вибростенд и подать с генератора на вибростенд сигнал синусоидальной формы частотой 80 Гц (калибровочная частота в соответствии с ГОСТ 2954-97), амплитуда сигнала должна быть минимальной во избежание повреждения вибростенда.

— Ориентируясь по показаниям ОСИПВ, увеличивать амплитуду сигнала генератора таким образом, чтобы последовательно приблизиться к нижней границе контролируемого диапазона СКЗ виброперемещения. Величина нижней границы составляет 90% от значения СКЗ виброперемещения, при котором должно происходить срабатывание внутреннего реле преобразователя измерительного ВИНЕМ-322у. Верхняя граница контролируемого диапазона СКЗ виброперемещения составляет 110% от значения СКЗ виброперемещения, при котором должно происходить срабатывание внутреннего реле преобразователя измерительного ВИНЕМ-322у.

Примечание: При контроле устанавливаемого СКЗ виброперемещения следует руководствоваться документацией на ОСИПВ и при необходимости использовать дополнительное контрольно-измерительное оборудование.

Далее необходимо последовательно увеличивать амплитуду сигнала генератора таким образом, чтобы показания ОСИПВ изменялись с шагом 1 мкм.

Подождать несколько секунд (параметр задержки по времени на срабатывание реле устанавливается при конфигурировании преобразователя измерительного ВИНЕМ-322у) до момента срабатывания реле. Факт срабатывания реле определяется с помощью мультиметра, подключенного к релейному выходу преобразователя, и находящемуся в режиме измерения сопротивления. При отсутствии факта срабатывания реле, перейти к выполнению предыдущего пункта.

При срабатывании реле зафиксировать значение СКЗ виброперемещения на ОСИП, при котором произошло срабатывание реле преобразователя. Сравнить его со значением указанным в эксплуатационной документации (ЭД) (паспорте) на преобразователь.

Рассчитать размах виброперемещения по эталонному каналу по формуле:

Spp₀ = 2 * V2 * Se_Q

где Sppo - размах виброперемещения, измеренный эталонным каналом;

Seo - установленное СКЗ виброперемещения.

Рассчитать пиковое (амплитудное) значение виброперемещения по эталонному каналу по формуле:

Sp_Q=41* Se₀

где Spo - пиковое (амплитудное) значение виброперемещения, измеренная эталонным каналом;

Seo - установленное СКЗ виброперемещения;

Рассчитать относительную погрешность каждого измерения размаха и амплитуды виброперемещения в контролируемом диапазоне по формуле:

г feMioo

Sp₀

где 8c - относительная погрешность измерения;

Spp - размах виброперемещения, измеренный поверяемым каналом, при котором происходит срабатывание реле;

Sppo - размах виброперемещения, измеренный эталонным каналом, указанное в ЭД на преобразователь, при котором должно происходить срабатывание реле;

Sp - пиковое (амплитудное) значение виброперемещения, измеренная поверяемым каналом, при котором происходит срабатывание реле;

Spo - пиковое (амплитудное) значение виброперемещения, измеренная эталонным каналом, указанное в ЭД на преобразователь, при котором должно происходить срабатывание реле.

Результаты поверки считаются удовлетворительными, если ни при одном измерении относительная погрешность не превышает 5%.

Рассчитать абсолютную погрешность каждого измерения размаха и пикового (амплитудного) значения виброперемещения в контролируемом диапазоне измерений по формуле:

4 = Spp₀ -Spp 4 = Sp₀-Sp

где A - абсолютная погрешность измерения;

Результаты поверки считаются удовлетворительными, если ни при одном измерении абсолютная погрешность не превышает ±5 мкм.

• 7.3.9. Определение основной погрешности измерения размаха, пикового (амплитудного) значения и СКЗ виброускорения (преобразователя измерительного ВИНЕМ-322у)

Примечание: Данный пункт выполняется, в случае если исполнение преобразователя измерительного ВИНЕМ-322у предусматривает измерение величины пропорциональной виброускорению.

• —  Перевести ОСИ11В в режим измерения СКЗ виброускорения.

• —  Включить вибростенд и подать с генератора на вибростенд сигнал синусоидальной формы частотой 80 Гц (калибровочная частота в соответствии с ГОСТ 2954-97), амплитуда сигнала должна быть минимальной во избежание повреждения вибростенда.

• —  Ориентируясь по показаниям ОСИ11В, увеличивать амплитуду сигнала генератора таким образом, чтобы последовательно приблизиться к нижней границе контролируемого диапазона СКЗ виброускорения. Величина нижней границы составляет 90% от значения СКЗ виброускорения, при котором должно происходить срабатывание внутреннего реле преобразователя измерительного ВИНЕМ-322у. Верхняя граница контролируемого диапазона СКЗ виброускорения составляет 110% от значения СКЗ виброускорения, при котором должно происходить срабатывание внутреннего реле преобразователя измерительного ВИНЕМ-322у.

Примечание: При контроле устанавливаемого СКЗ виброускорения следует руководствоваться документацией на ОСИПВ и при необходимости использовать дополнительное контрольно-измерительное оборудование.

Далее необходимо последовательно увеличивать амплитуду сигнала генератора таким образом, чтобы показания ОСИПВ изменялись с шагом 0.1 м/с².

Подождать несколько секунд (параметр задержки по времени на срабатывание реле устанавливается при конфигурировании преобразователя измерительного ВИНЕМ-322у) до момента срабатывания реле. Факт срабатывания реле определяется с помощью мультиметра в режиме проверки непрерывности цепи, подключенного к релейному выходу преобразователя, и находящемуся в режиме измерения сопротивления. При отсутствии факта срабатывания реле, перейти к выполнению предыдущего пункта.

При срабатывании реле зафиксировать значение СКЗ виброускорения на ОСИП, при котором произошло срабатывание реле преобразователя. Сравнить его со значением указанным в эксплуатационной документации (ЭД) (паспорте) на преобразователь.

Рассчитать размах виброускорения по эталонному каналу по формуле:

Арр₀ = 2 * V2 * Ае₀

где Арро - размах виброускорения, измеренный эталонным каналом;

Аео - установленное СКЗ виброускорения.

Рассчитать пиковое (амплитудное) значение виброускорения по эталонному каналу по формуле:

Ар₀ = у/2*Ае₀

9

где Ар₀ - пиковое (амплитудное) значение виброускорения, измеренная эталонным каналом;

Ае₀ - установленное СКЗ виброускорения;

Рассчитать относительную погрешность каждого измерения размаха, амплитуды и СКЗ виброускорения в контролируемом диапазоне по формуле: _{г =}Йзд-Лдр|_х100

^{с А}РРо          ,

<5. = 1±»^М1ОО

Ае₀

где 8с - относительная погрешность измерения;

Арр - размах виброускорения, измеренный поверяемым каналом, при котором происходит срабатывание реле;

Арро - размах виброускорения, измеренный эталонным каналом;

Ар - пиковое (амплитудное) значение виброускорения, измеренная поверяемым каналом, при котором происходит срабатывание реле;

Ар₀ - пиковое (амплитудное) значение виброускорения, измеренная эталонным каналом, указанное в ЭД на преобразователь, при котором должно происходить срабатывание реле.

Ае - СКЗ виброускорения, измеренная поверяемым каналом, при котором происходит срабатывание реле;

Ае₀ - СКЗ виброускорения, измеренная эталонным каналом, указанное в ЭД на преобразователь, при котором должно происходить срабатывание реле.

Результаты поверки считаются удовлетворительными, если ни при одном измерении относительная погрешность не превышает 5%.

Рассчитать абсолютную погрешность каждого измерения размаха и амплитуды виброускорения в контролируемом диапазоне измерений по формуле:

А = Арр₀ - Арр

А = Ае₀ - Ае

где А - абсолютная погрешность измерения;

Результаты поверки считаются удовлетворительными, если ни при одном измерении абсолютная погрешность не превышает ±0.02 м/с².

• 7.3.10. Определение неравномерности АЧХпри измерении параметров виброскорости (преобразователя измерительного ВИНЕМ-322у)

Устанавливать последовательно частоту колебаний вибростенда из ряда, который формируется следующим образом:

fmin/2, fminj 2f_min; (10, 20, 40, 80, 160, 320, 500)*; 2/3f_max; 0,8f_max; fmax, 2f_max

где f_m,_n - нижняя частота среза;

fmax - верхняя частота среза

Примечание:

* - частоты, которыми должен быть дополнен ряд при большой верхней частоте среза.

На каждой частоте амплитуду сигнала устанавливают таким образом, чтобы выполнялись условия указанные в п.7.3.7.

При каждом измерении следует определить СКЗ виброскорости, при котором происходит срабатывание реле. Протокол записи результатов измерений допускается вести в произвольной форме.

Для каждой частоты рассчитать неравномерность АЧХ по формуле:

где И?-СКЗ виброскорости, измеренное на данной частоте, при котором происходит срабатывание реле;

Ve_&- СКЗ виброскорости, измеренное на калибровочной частоте 80 Гц, при котором должно происходить срабатывание реле.

Результаты проверки считаются удовлетворительными, если на каждой частоте в диапазоне неравномерность АЧХ не превышает 5% для диапазона частот от 1 до 3000 Гц и не превышает 10% для диапазона частот от 0,7 до 5000 Гц. Спад АЧХ за пределами диапазона не менее 15 дБ на октаву для всех частотных диапазонов и не менее 18 дБ на октаву для диапазона частот от 10 до 1000 Гц.

• 7.3.11.    Определение неравномерности АЧХпри измерении параметров

виброперемещения (преобразователя измерительного ВИНЕМ-322у)

Устанавливать последовательно частоту колебаний вибростенда из ряда, который формируется следующим образом:

f •     • f ■ •

Ащш з ^Аттз

где f_min - нижняя частота среза; fmax - верхняя частота среза

Примечание:

* - частоты, которыми должен быть дополнен ряд при большой верхней частоте среза.

На каждой частоте амплитуду сигнала устанавливают таким образом, чтобы выполнялись условия указанные в п.7.3.8.

При каждом измерении следует определить размаха виброперемещения, при котором происходит срабатывание реле. Протокол записи результатов измерений допускается вести в произвольной форме.

Для каждой частоты рассчитать неравномерность АЧХ по формуле:

г-^"Mioo

SPPa         >

где Spp- размах виброперемещения, измеренный на данной частоте, при котором происходит срабатывание реле;

Spp_&- размах виброперемещения, измеренный на калибровочной частоте 80 Гц, при котором должно происходить срабатывание реле.

Результаты проверки считаются удовлетворительными, если на каждой частоте в диапазоне неравномерность АЧХ не превышает 5% для диапазона частот от 10 до 1000 Гц и не превышает 10% для диапазона частот от 1 до 1000 Гц. Спад АЧХ за пределами диапазона не менее 15 дБ на октаву для всех частотных диапазонов и не менее 18 дБ на октаву для диапазона частот от 10 до 1000 Гц.

• 7.3.12. Определение неравномерности АЧХпри измерении параметров виброускорения (преобразователя измерительного ВИНЕМ-322у)

Устанавливать последовательно частоту колебаний вибростенда из ряда, который формируется следующим образом:

f ■     • f •

-чит ? ¹min?

где f_mj_n - нижняя частота среза;

fmax - верхняя частота среза

Примечание:

* - частоты, которыми должен быть дополнен ряд при большой верхней частоте среза.

На каждой частоте амплитуду сигнала устанавливают таким образом, чтобы выполнялись условия указанные в п.7.3.9.

При каждом измерении следует определить СКЗ виброускорения, при котором происходит срабатывание реле. Протокол записи результатов измерений допускается вести в произвольной форме.

Для каждой частоты рассчитать неравномерность АЧХ по формуле: ^=Kz^_xl00

Ае_а

где Ае - СКЗ виброускорения, измеренное на данной частоте, при котором происходит срабатывание реле;

Ае_&- СКЗ виброускорения, измеренное на калибровочной частоте 80 Гц, при котором должно происходить срабатывание реле.

Результаты проверки считаются удовлетворительными, если на каждой частоте в диапазоне неравномерность АЧХ не превышает 5% для диапазона частот от 1 до 3000 Гц и не превышает 10% для диапазона частот от 0,5 до 5000 Гц. Спад АЧХ за пределами диапазона не менее 15 дБ на октаву для всех частотных диапазонов и не менее 18 дБ на октаву для диапазона частот от 10 до 1000 Гц.

При успешном прохождении поверки прибор признаётся пригодным к использованию в качестве средства измерений. Знак поверки (оттиск поверительного клейма) ставится в паспорте или наносится на свидетельство о поверке. Знак поверки (наклейка) наносится на свидетельство о поверке.

Если прибор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности или делается соответствующая запись в паспорте прибора.

ООО «Восход Инжиниринг», Россия, 119331, г. Москва, пр-кт Вернадского, д. 29, офис 520, тел./факс +7 (499) 390-05-66

зз
