    • УТВЕРЖДАЮ

    Руководитель ГЦИ СИ, Генеральный директор ОАО ФНТЦ «Инверсия»

    Б.С. Пункевич

    2009 г.

    Датчики горючих и токсичных газов стационарные Sensepoint (Sensepoint, Sensepoint Plus, Sensepoint Pro, Sensepoint RFD, Sensepoint XCD) и Signalpoint (Signalpoint, Signalpoint Pro)

    «Honeywell Analytics Ltd.», Великобритания

    МЕТОДИКА ПОВЕРКИ

    2009 г

    1 ВВЕДЕНИЕ

    Настоящая методика поверки распространяется на датчики горючих и токсичных газов стационарные Sensepoint (Sensepoint, Sensepoint Plus, Sensepoint Pro, Sensepoint RFD, Sensepoint XCD) и Signalpoint (Signalpoint, Signalpoint Pro) производства фирмы «Honeywell Analytics Ltd.», Великобритания, и устанавливает методы и средства их первичной поверки (при ввозе на территорию РФ и после ремонта) и периодической поверки в процессе эксплуатации.

    При эксплуатации датчиков в составе измерительного канала измерительной системы утвержденного типа, при проведении поверки следует руководствоваться утвержденной методикой поверки на систему.

    Межповерочный интервал - 1 год.

    2 ОПЕРАЦИИ ПОВЕРКИ

    • 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

    Таблица 1 - Основные операции поверки

    Операция поверки

    Номер пункта методики поверки

    Необходимость проведения операции при поверке

    первичной

    периодической

    1 Внешний осмотр

    п.7.1

    Да

    Да

    2 Опробование

    п.7.2

    Да

    Да

    3 Определение основной погрешности датчика

    п.7.3

    3.1 Определение основной погрешности датчика по показаниям дисплея

    п.7.3.1

    Да

    Да

    3.2 Определение погрешности датчика по унифицированному токовому выходу (4-20) мА

    п.7.3.2

    Да

    Да

    3.3 Определение вариации показаний

    п.7.3.3

    Да

    Нет

    3.4 Определение времени установления показаний

    п.7.3.4

    Да

    Нет

    2.2 Если при проведении той или иной операции поверки получен отрицательный резуль

    тат, дальнейшая поверка прекращается.

    3 СРЕДСТВА ПОВЕРКИ

    • 3.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

    Таблица 2 - Средства поверки

    Номер пункта методики поверки

    Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

    6,7

    Термометр лабораторный ТЛ4 по ГОСТ 28498-90, диапазон измерений (0-50) °с, цена деления 0,1 °C

    Барометр-анероид М-67 по ТУ 2504-1797-75, цена деления 1 мм рт.ст.

    Психрометр аспирационный М-64-М по ГРПИ 405132.001 ТУ, диапазон измерения относительной влажности (10 - 100) %

    Секундомер механический соспр-2а-2 30 мин /60 с

    7

    Азот особой чистоты сорт 1-й по ГОСТ 9293-74

    Номер пункта методики поверки

    Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

    Поверочный нулевой газ - воздух марок А и Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82

    ГСО-ПГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92

    Генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ Генератор термодиффузионный ТДГ-01 по ШДЕК.418319.001 ТУ Источники микропотока газов и паров по ИБЯЛ. 418319.013 ТУ

    ЭМ ВНИИМ - ПГС в баллонах под давлением, выпускаемые по МИ 2590-2008

    ЭС - эталон сравнения, ПГС в баллоне под давлением

    Поверочные газовые смеси, приготовленные и аттестованные в соответствии с М-МВИ-204-07 "Методика выполнения измерений объемной доли 1,2-дихлорэтана и винилхлорида в газовых смесях с использованием аналитического газового хроматографа "Цвет-500"

    Поверочные газовые смеси, приготовленные и аттестованные в соответствии с документом Хд 1.456.445 МИ "Методика выполнения измерений массовой концентрации органических компонентов"

    Примечания:

    • 1) Все средства поверки должны иметь действующие свидетельства о поверке или аттестации;

    • 2) Допускается применение других средств, не приведенных в таблице 2, но обеспечивающих определение метрологических характеристик с требуемой точностью;

    • 3) Технические характеристики ПГС, используемых для поверки, приведены в Приложении В.

    4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 4.1 К проведению поверки допускаются лица, ознакомившиеся с руководством по эксплуатации, настоящей методикой поверки, прошедшие инструктаж и проверку знаний работы с электроустановками, ядовитыми газами и сосудами высокого давления.

    • 4.2 При поверке должны выполняться "Правила техники безопасности при работе с ядовитыми легколетучими газами" и "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением"(ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

    • 4.3 Помещение, в котором производится поверка, должно иметь приточно-вытяжную вентиляцию и сброс газа за пределы помещения согласно «Правилам безопасности систем газораспределения и газопотребления» (ПБ12-529-03), утвержденным постановлением № 9 ГГТН РФ от 18.03.2003 г.

    • 4.4 В помещении запрещается пользоваться открытым огнем и курить.

    5 УСЛОВИЯ ПОВЕРКИ

    • 5.1 При проведении поверки соблюдают следующие условия:

    • -     температура окружающей среды: (20 ± 5) °C;

    • -     атмосферное давление от 84 до 106,7 кПа;

    • -     относительная влажность воздуха от 30 до 80 %;

    • -    отклонение напряжения питания ± 10 % от номинального значения.

    • 5.2 Механические воздействия, электрические и магнитные поля, влияющие на работу датчиков, должны отсутствовать.

    6 ПОДГОТОВКА К ПОВЕРКЕ

    • 6.1 Перед проведением поверки выполняют следующие подготовительные работы:

    • - подготавливают датчики к работе в соответствии с технической документацией (далее -ТД) фирмы-изготовителя;

    • - подготавливают к работе средства поверки в соответствии с руководствами по эксплуатации на них;

    • - перед проведением периодической поверки проводят регламентные работы, предусмотренные ТД фирмы-изготовителя.

    • - проверяют наличие и сроки действия паспортов ГСО-ПГС, ЭС, ЭМ ВНИИМ в баллонах под давлением и источников микропотоков (ИМ).

    • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

    7.1 Внешний осмотр

    При внешнем осмотре устанавливают соответствие датчиков следующим требованиям:

    • -     отсутствие механических повреждений, влияющих на работоспособность датчика;

    • -     соответствие комплектности системы технической документации;

    • -     исправность органов управления, настройки;

    • -     четкость надписей на лицевых панелях.

    Датчики считаются выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

    7.2 Опробование

    • 7.2.1 Проверка общего функционирования датчиков

    Проверку производят при подаче напряжения питания и визуальном контроле работоспособности в соответствии с технической документацией изготовителя.

    Результаты проверки считают положительными, если не обнаружено обрыва (замыкания) электрических цепей, что должно подтверждаться отсутствием сигнализации о неисправностях.

    • 7.2.2 Проверка нулевых показаний

    Проверку проводят при подаче на датчики поверочного нулевого газа (ПИТ, в соответствии с Приложением В) через ротаметр с расходом не более (400 ±100) см3/мин., в течение не менее утроенного номинального времени установления показаний по уровню 0,9 (Тод, приложение Б) для соответствующего определяемого компонента и диапазона измерений. В том случае, если показания датчика отличаются от нулевых более чем на 0,5 основной погрешности, проводят их корректировку в соответствии с документацией изготовителя.

    • 7.2.3 Результаты опробования считают положительными, если после включения и прогрева датчиков все технические тесты пройдены успешно и отсутствует информация об отказах и неисправностях.

    7.3 Определение метрологических характеристик

    • 7.3.1 Определение основной погрешности датчика по показаниям дисплея

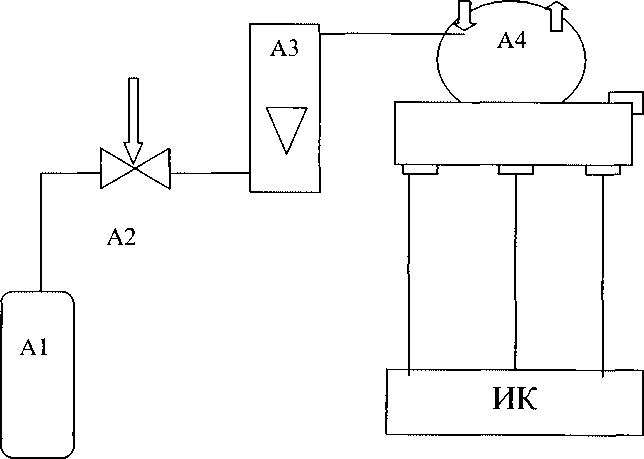

    Определение основной погрешности датчика по показаниям дисплея проводят по схеме, приведенной в приложении Г, при поочередной подаче на датчики ПГС (Приложение В, таблицы В.1 - В.З). в последовательности:

    • - №№ 1—2 — 3—4 — 3 — 2 — 1—4 (при первичной поверке) или №№ 1 - 2 - 3 - 4 (при периодической) - для диапазонов измерений, для которых в таблицах В.1 - В.З указаны 4 точки поверки;

    • - №№ 1—2 — 3—2—1—3 (при первичной поверке) или №№ 1-2-3 (при периодической) -для диапазонов измерений, для которых в таблицах В.1 - В.З указаны 3 точки поверки;

    Расход ПГС (400 ± 100) см3/мин, время подачи не менее утроенного номинального времени установления показаний по уровню 0,9 (Тод, приложение Б) для соответствующего определяемого компонента и диапазона измерений.

    Подачу ПГС от генераторов ГГС-03-03 и ТДГ-01 осуществлять через тройник, контролируя расход в линии сброса по ротаметру для исключения разбавления ПГС атмосферным воздухом.

    При подаче каждой ПГС фиксируют установившиеся показания дисплея поверяемого датчика.

    Примечание: поверка датчиков осуществляется по тому определяемому компоненту, по которому соответствующий датчик был отградуирован при поставке на заводе-изготовителе.

    Оценку значения основной приведенной погрешности датчика у, %, рассчитывают по формуле:

    •100

    (1)

    где Хи - результат измерений содержания определяемого компонента в ПГС, объемная доля определяемого компонента, % или млн'1, или довзрывоопасная концентрация, % НКПР;

    Хд - действительное значение содержания определяемого компонента в ПГС, объемная доля определяемого компонента, % или млн'1, или довзрывоопасная концентрация, % НКПР;

    Хк, Хн - верхняя и нижняя границы диапазона измерений, в котором нормированы пределы основной приведенной погрешности, объемная доля определяемого компонента, % или млн'1, или довзрывоопасная концентрация, % НКПР.

    Пересчет значений содержания определяемого компонента, выраженных в объемных долях, %, в % НКПР проводят по формуле:

    W/-77/'

    (об.д.)

    X НКПР

    •100

    (2)

    где %цкпр ’ нижний концентрационный предел распространения пламени определяемого компонента в соответствии с ГОСТ Р 511330.19-99, объемная доля, %.

    Оценку значения основной относительной погрешности датчиков, 8, %, рассчитывают по формуле:

    у _ у

    • 8 =    -М00

    (3)

    Оценку значения основной абсолютной погрешности датчиков А, объемная доля определяемого компонента, % или млн'1, или довзрывоопасная концентрация, % НКПР, рассчитывают по формуле:

    (4)

    Результаты основной погрешности датчика по показаниям дисплея считают положительными, если полученные значения основной погрешности не превышают пределов, указанных в Приложении Б.

    • 7.3.2 Определение основной погрешности датчиков по токовому выходу (4-20) мА

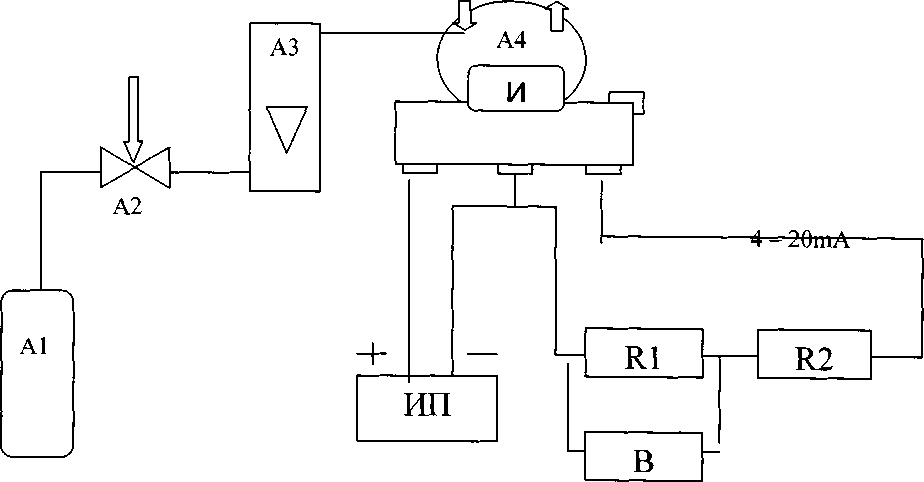

    Определение основной погрешности датчика по токовому выходу (4-20) мА проводится по схеме приложения Г при поочередной подаче:

    - ПГС № 1 и № 4 - для диапазонов измерений, для которых в таблицах В.1 - В.З указаны 4 точки поверки;

    - ПГС № 1 и № 3 - для диапазонов измерений, для которых в таблицах В.1 - В.З указаны 3 точки поверки.

    Расход ПГС (400 ± 100) см3/мин, время подачи не менее утроенного номинального времени установления показаний по уровню 0,9 (ТодНом, приложение Б) для соответствующего определяемого компонента и диапазона измерений. При подаче каждой ПГС следует фиксировать установившиеся значения выходного токового сигнала поверяемого датчика.

    Оценку значения основной приведенной погрешности рассчитывают по формуле (1), оценку значения основной относительной погрешности - по формуле (2), оценку значения основной абсолютной погрешности - по формуле (3), а результат измерений объемной доли определяемого компонента, Хи, , % или млн'1, рассчитывают по измеренному значению выходного токового сигнала датчика по формуле:

    (5)

    где Хк, Хн - верхняя и нижняя границы диапазона измерений, соответствующие диапазону аналогового выходного токового сигнала (4-20) мА, объемная доля определяемого компонента, % или млн'1, или довзрывоопасная концентрация, % НКПР;

    1И - измеренное значение выходного токового сигнала при подаче ПГС, мА;

    Результаты определения основной погрешности датчика по токовому выходу (4-20) мА считают положительными, если полученные значения основной погрешности не превышают пределов, указанных в Приложении Б.

    • 7.3.3 Определение вариации выходного сигнала датчиков

    Определение вариации выходного сигнала датчиков допускается проводить одновременно с определением основной погрешности по п. 7.3.1 при подаче:

    • - ПГС № 3 - для диапазонов измерений, для которых в таблицах В.1 - В.З указаны 4 точки поверки;

    • - ПГС № 2 - для диапазонов измерений, для которых в таблицах В.1 - В.З указаны 4 точки поверки.

    Оценку значения приведенной вариации выходного сигнала датчика, в долях от пределов допускаемой основной приведенной погрешности, следует рассчитывать по формуле:

    (          тл2(3)\

    ---±W_J..1OO

    (6)

    (Хк-Хн)-7о

    где Х2Б3\ X2<t3’  - результат измерений объемной доли определяемого компонента в точке по

    верки 2 (3) при подходе к ней со стороны больших и меньших значений соответственно, объемная доля, % или млн'1, или довзрывоопасная концентрация, % НКПР;

    /0    - пределы допускаемой основной приведенной погрешности, %.

    Оценку значения относительной вариации выходного сигнала датчика, в долях от пределов допускаемой основной относительной погрешности, следует рассчитывать по формуле:

    JX2(3>-X^)

    (7)

    где Х2(3) - действительное значение содержания определяемого компонента в ПГС № 2(3), объемная доля, % или млн'1, или довзрывоопасная концентрация, % НКПР;

    д0 - пределы допускаемой основной приведенной погрешности, %.

    Оценку значения абсолютной вариации выходного сигнала датчика, в долях от пределов допускаемой основной абсолютной погрешности, следует рассчитывать по формуле:

    У2<3)

    До

    (8)

    где Ао - пределы допускаемой основной абсолютной погрешности, объемная доля, % или млн'1, или довзрывоопасная концентрация, % НКПР.

    Результат определения вариации выходного сигнала датчика считают положительным, если она не превышает 0,5 в долях от пределов допускаемой основной погрешности.

    • 7.3.4 Определение времени установления показаний датчиков

    Проверку проводят путем скачкообразного измерения концентрации определяемого компонента при подаче на датчик ПГС №2. С помощью секундомера измеряют время от момента подачи ПГС до момента установления показаний, равного 90 % от установившегося значения.

    Результат поверки считают положительным, если время установления показаний не превышает пределов, приведенных в Приложении Б.

    8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 8.1 При проведении поверки датчиков составляют протокол результатов поверки, форма которого приведена в Приложении А.

    • 8.2 Датчики, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации.

    • 8.3 Положительные результаты поверки оформляют свидетельством о поверке установленной формы согласно ПР 50.2.006-94.

    • 8.4 При отрицательных результатах поверки эксплуатацию датчиков запрещают и выдают извещение о непригодности установленной формы согласно ПР 50.2.006-94 с указанием причин непригодности.

    Г лавный метролог

    Н.В. Ильина

    ОАО ФИТЦ «Инверсия»

    ПРИЛОЖЕНИЕ А

    (рекомендуемое)

    Протокол поверки датчика №_________

    Тип: _______________________________

    Зав.номер:            _________________

    Диапазон измерений: _______________

    ПГ ___________

    Принадлежность СИ: ______________________________

    ИНН: _________________________

    Место проведения поверки:            ________________________

    Используемая НД:

    Условия поверки:

    Тв,°С

    Атм.давл.,кПа

    Отн.влажн.воздуха,%

    Средства поверки:

    Наименование (эталона)

    Тип

    Зав. №

    Дата поверки

    пг, КТ

    1.

    2.

    3.

    4.

    5.

    Внешний осмотр:                        Вывод:    ____________

    Опробование:                             Вывод:     _____________

    Проверка нулевых показаний:               Вывод:     _____________

    Определение метрологических характеристик:

    №

    п.п.

    Определяемый компонент

    Действительное значение ГСО -

    ПГСХд, (% (об.д.), % НКПР, млн’1)

    Показания датчика

    Пределы допускаемой основной погрешности

    Значение абсолютной погрешности, полученное при поверке, (% (об.д.),

    % НКПР, млн’1)

    1и?

    (мА)

    хи,

    (% (об.д.), % НКПР, млн'1)

    1

    2

    3

    4

    5

    Вывод:

    Определение времени установления показаний датчика:         Вывод:

    Общий вывод:                         _________________

    Поверитель:                          _________________

    Дата ПОВерКИ:                        (фамилия инициалы)

    ПРИЛОЖЕНИЕ Б

    (справочное)

    Основные метрологические характеристики датчиков

    Таблица Б.1 - Основные метрологические характеристики датчиков Signalpoint с электрохимическими сенсорами

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объ-емной доли определяемого компонента

    Пределы допускаемой основной погрешности

    Время установления показаний ТОД, с, не более

    приведенной, %

    относительной,

    %

    Кислород О2

    0 - 25 %

    0 - 5 %

    5-25 %

    ±5

    ±5

    10

    Оксид углерода СО

    0-100 млн’1

    0-20 млн’1

    20 - 100 млн’1

    ± 15

    ± 15

    30

    0 - 200 млн’1

    0-20 млн’1

    20 - 200 млн’1

    ± 15

    ± 15

    30

    0 - 500 млн’1

    0-20 млн’1

    20 - 500 млн’1

    ± 15

    ± 15

    30

    Сероводород

    H2S

    0-20 млн’1

    0-10 млн’1

    10-20 млн’1

    ±20

    ±20

    40

    0-50 млн’1

    0-10 млн’1

    10-50 млн’1

    ±20

    ±20

    40

    0-100 млн’1

    0-10 млн’1

    10 - 100 млн’1

    ±20

    ±20

    40

    Хлор С12

    0-5 млн’1

    0-1 млн’1

    1-5 млн’1

    ±20

    ±20

    225

    0-15 млн’1

    0-5 млн'1

    5-15 млн'1

    ±20

    ±20

    225

    Аммиак NH3

    0-50 млн’1

    0-30 млн'1

    30 - 50 млн'1

    ±20

    ±20

    65

    0 - 1000 млн’1

    0-30 млн’1

    30- 1000 млн'1

    ±20

    ±20

    65

    Таблица Б.2 - Основные метрологические характеристики датчиков Signalpoint Pro с электрохимическими сенсорами

    Определяемый

    компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объ-емной доли определяемого компонента

    Пределы допускаемой основной погрешности

    Время установления показаний ТОД, с, не более

    приведенной, %

    относительной, %

    Кислород О2

    0 - 25 %

    0 - 5 %

    5-25 %

    ±5

    ±5

    15

    Оксид углерода СО

    0-100 млн’1

    0-20 млн'1

    20 - 100 млн'1

    ± 15

    ± 15

    45

    0 - 200 млн'1

    0-20 млн'1

    20 - 200 млн'1

    ± 15

    ± 15

    45

    0 - 300 млн’1

    0-20 млн'1

    20-300 млн'1

    ± 15

    ± 15

    45

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объ-емной доли определяемого компонента

    Пределы допускаемой основной погрешности

    Время установления показаний ТОД, с, не более

    приведенной, %

    относительной, %

    0 - 500 млн'1

    0-20 млн'1

    20 - 500 млн'1

    ± 15

    ± 15

    45

    0 - 1000 млн'1

    0 - 1000 млн'1

    ± 15

    -

    45

    Сероводород

    H2S

    0-15 млн'1

    0-10 млн'1

    10-15 млн'1

    ±20

    ±20

    30

    0-20 млн'1

    0-10 млн'1

    10-20 млн'1

    ±20

    ±20

    30

    0-50 млн'1

    0-10 млн'1

    10-50 млн'1

    ±20

    ±20

    30

    0-100 млн'1

    0-10 млн'1

    10 - 100 млн'1

    ±20

    ±20

    30

    0 - 200 млн'1

    0-10 млн'1

    10 - 200 млн'1

    ±20

    ±20

    30

    0 - 500 млн'1

    0-10 млн'1

    10 - 500 млн'1

    ±20

    ±20

    30

    Аммиак NH3

    0-50 млн'1

    0-30 млн'1

    30 - 50 млн'1

    ±20

    ±20

    180

    0-100 млн'1

    0-30 млн'1

    30- 100 млн'1

    ±20

    ±20

    180

    0 - 200 млн'1

    0-30 млн'1

    30 - 200 млн-1

    ±20

    ±20

    180

    0 - 500 млн’1

    0-30 млн'1

    30 - 500 млн'1

    ±20

    ±20

    180

    0 - 1000 млн'1

    0-100 млн'1 100-1000 млн'1

    ±20

    ±20

    210

    Диоксид серы

    SO2

    0-15 млн'1

    0-5 млн'1

    5-15 млн'1

    ±20

    ±20

    90

    Диоксид азота

    NO2

    0-10 млн'1

    0-1 млн'1

    1-10 млн'1

    ±20

    ±20

    60

    0-20 млн'1

    0-1 млн'

    1 -20 млн'1

    ±20

    ±20

    60

    0-50 млн'1

    0-5 млн'

    5 -50 млн'1

    ±20

    ±20

    60

    Водород Н2

    0 - 1000 млн'1

    0 - 1000 млн'1

    ± 10

    -

    90

    Таблица Б.З - Основные метрологические характеристики датчиков Sensepoint с электрохимическими сенсорами

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объ-емной доли определяемого компонента

    Пределы допускаемой основной погрешности

    Время установления показаний ТОД, с, не более

    приведенной, %

    относительной, %

    Кислород О2

    0 - 25 %

    0 - 5 %

    5-25 %

    ±5

    ±5

    10

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объ-емной доли определяемого компонента

    Пределы допускаемой основной погрешности

    Время установления показаний ТОД, с, не более

    приведенной,

    %

    относительной, %

    Оксид углерода СО

    0-100 млн'1

    0-20 млн'1

    20 - 100 млн'1

    ± 15

    ± 15

    30

    0 - 200 млн'1

    0-20 млн'1

    20 - 200 млн'1

    ± 15

    ± 15

    30

    0 - 500 млн'1

    0-20 млн'1

    20 - 500 млн'1

    ± 15

    ± 15

    30

    Сероводород

    H2S

    0-20 млн'1

    0-10 млн'1

    10 - 20 млн'1

    ±20

    ±20

    40

    0-50 млн'1

    0-10 млн'1

    10-50 млн'1

    ±20

    ±20

    40

    0-100 млн'1

    0-10 млн'1

    10 - 100 млн'1

    ±20

    ±20

    40

    Хлор С12

    0-5 млн'1

    0-1 млн'1

    1-5 млн'1

    ±20

    ±20

    105

    0-15 млн'1

    0-5 млн'1

    5-15 млн'1

    ±20

    ±20

    105

    Аммиак NH3

    0-50 млн'1

    0-30 млн'1

    30 - 50 млн'1

    ±20

    ±20

    65

    0-100 млн'1

    0-30 млн'1

    30- 100 млн'1

    ±20

    ±20

    65

    0 - 1000 млн'1

    0-100 млн'1

    100 - 1000 млн'

    1

    ±20

    ±20

    65

    Диоксид серы

    SO2

    0-15 млн'1

    0-5 млн'1

    5-15 млн'1

    ±20

    ±20

    90

    0-50 млн'1

    0-5 млн'1

    5 -50 млн'1

    ±20

    ±20

    90

    Диоксид азота no2

    0-10 млн'1

    0-1 млн'1

    1-10 млн'1

    ±20

    ±20

    60

    Водород Н2

    0 - 1000 млн'1

    0 - 1000 млн'1

    ± 10

    -

    45

    0 - 10000 млн'1

    0 - 10000 млн'1

    ± 10

    -

    45

    Оксид азота NO

    0-100 млн'1

    0-20 млн'1

    20-100 млн'1

    ±20

    ±20

    30

    Таблица Б.4 - Основные метрологические характеристики датчиков Sensepoint Plus с электрохимическими сенсорами

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объ-емной доли определяемого компонента

    Пределы допускаемой основной погрешности

    Время установления показаний ТОД, с, не более

    приведенной, %

    относительной, %

    Кислород О2

    0 - 25 %

    0 - 5 %

    5-25 %

    ±5

    ±5

    15

    Оксид углерода СО

    0 - 200 млн’1

    0-20 млн'1

    20 - 200 млн'1

    ± 15

    ± 15

    20

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объ-емной доли определяемого компонента

    Пределы доп}

    НОЙ ПОГ1

    'скаемой основ-решности

    Время установления показаний ТОД, с, не более

    приведенной, %

    относительной, %

    0 - 500 млн'1

    0-20 млн'1

    20 - 500 млн'1

    ± 15

    ± 15

    30

    Сероводород

    H2S

    0-20 млн'1

    0-10 млн'1

    10-20 млн'1

    ±20

    ±20

    20

    0-50 млн'1

    0-10 млн'1

    10-50 млн'1

    ±20

    ±20

    20

    0-100 млн'1

    0-10 млн'1

    10 - 100 млн'1

    ±20

    ±20

    30

    Водород Н2

    0 - 1000 млн'1

    0 - 1000 млн'1

    ± 10

    -

    90

    Таблица Б.5 - Основные метрологические характеристики датчиков Sensepoint Pro с электрохимическими сенсорами

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объем-ной доли определяемого компонента

    Пределы доп} ной пог

    'скаемой основ-решности

    Время установления показаний ТОД, с, не более

    приведенной, %

    относительной, %

    Кислород О2

    0 - 25 %

    0 - 5 %

    5-25 %

    ±5

    ±5

    60

    Оксид углерода СО

    0 - 200 млн'1

    0-20 млн'1

    20 - 200 млн'1

    ± 15

    ± 15

    24

    0 - 500 млн'1

    0-20 млн'1

    20 - 500 млн'1

    ± 15

    ± 15

    24

    Сероводород

    H2S

    0-20 млн'1

    0-10 млн'1

    10-20 млн'1

    ±20

    ±20

    20

    0-50 млн'1

    0-10 млн'1

    10-50 млн'1

    ±20

    ±20

    30

    0-100 млн'1

    0-10 млн'1

    10 - 100 млн'1

    ±20

    ±20

    30

    Таблица Б.6 - Основные метрологические характеристики датчиков Sensepoint XCD с электрохимическими сенсорами и инфракрасным сенсором на СО2

    Определяемый

    компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объемной доли определяемого компонента

    Пределы доп} ной пог

    гскаемой основ-

    решности

    Время установления показаний ТОД, с, не более

    приведенной, %

    относительной, %

    Кислород О2

    0 - 25 %

    0 - 5 %

    5-25 %

    ±5

    ±5

    30

    Оксид углерода СО

    0-100 млн'1

    0-20 млн'1

    20 - 100 млн'1

    ± 15

    ± 15

    30

    0 - 200 млн'1

    0-20 млн'1

    20 - 200 млн'1

    ± 15

    ± 15

    30

    0 - 300 млн'1

    0-20 млн'1

    20 - 300 млн'1

    ± 15

    ±15

    30

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объем-ной доли определяемого компонента

    Пределы доп> ной пог

    гскаемой основ-

    решности

    Время установления показаний ТОД, с, не более

    приведенной, %

    относительной, %

    0 - 500 млн'1

    0-20 млн'1

    20- 500 млн'1

    ± 15

    ± 15

    30

    0 - 1000 млн'1

    0 - 1000 млн'1

    ± 15

    -

    30

    Сероводород

    H2S

    0-10 млн'1

    0-10 млн'1

    ±20

    50

    0-20 млн'1

    0-10 млн'1

    10 - 20 млн'1

    ±20

    ±20

    50

    0-50 млн'1

    0-10 млн'1

    10-50 млн'1

    ±20

    ±20

    50

    0-100 млн'1

    0-10 млн'1

    10 - 100 млн'1

    ±20

    ±20

    50

    Водород Н2

    0 - 1000 млн'1

    0 - 1000 млн'1

    ± 10

    -

    65

    Диоксид углерода СО2

    0 - 2 %

    0-2%

    ±2

    -

    30

    Таблица Б.7 - Основные метрологические характеристики датчиков Signalpoint, Senese-point, Sensepoint Plus, Sensepoint Pro, Sensepoint RFD, Sensepoint XCD - для контроля горючих газов с использованием термокаталитических сенсоров

    № п/п

    Наименование

    (англ.)

    Наименование (рус.)

    Диапазон измерений объемной доли определяемого компонента, %

    Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %

    1

    acetaldehyde

    ацетальдегид

    от 0 до 2

    0,20

    2

    acetic acid

    уксусная кислота

    от 0 до 2

    0,20

    3

    acetic anhydride

    уксусный ангидрид

    от 0 до 1

    0,10

    4

    acetone

    ацетон

    от 0 до 1,25

    0,13

    5

    acetylene

    ацетилен

    от 0 до 1,15

    0,12

    6

    ammonia

    аммиак

    от 0 до 7,5

    0,75

    7

    aniline

    анилин

    от 0 до 0,6

    0,06

    8

    benzene

    бензол

    от 0 до 0,6

    0,06

    9

    1,3-butadiene

    1,3-бутадиен

    от 0 до 0,7

    0,07

    10

    iso-butane

    изобутан

    от 0 до 0,65

    0,07

    11

    n-butane

    н-бутан

    от 0 до 0,7

    0,07

    12

    1-butene

    1-бутен (СдНк)

    от 0 до 0,8

    0,08

    13

    cis-butene-2

    цис-бутен-2 (СдНя)

    от 0 до 0,85

    0,09

    14

    trans-butene-2

    транс-бутен-2 (СдЩ)

    от 0 до 0,85

    0,09

    15

    iso-butyl alcohol

    изобутиловый спирт (2-бутанол)

    от 0 до 0,95

    0,10

    16

    n-butyl alcohol

    н-бутиловый спирт (1-бутанол)

    от 0 до 0,85

    0,09

    17

    tert-butyl alcohol

    терт-бутиловый спирт (2-метил-2-пропанол)

    от 0 до 0,9

    0,09

    № п/п

    Наименование

    (англ.)

    Наименование (рус.)

    Диапазон измерений объемной доли определяемого компонента, %

    Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %

    18

    iso-butylene

    изобутилен (2-метил-1-пропен)

    от 0 до 0,8

    0,08

    19

    n-butyric acid

    СдНяСЬ, масляная кислота (1 -бутен-1,4-диол)

    от 0 до 1,1

    0,11

    20

    carbon monoxide

    оксид углерода

    от 0 до 5,45

    0,55

    21

    carbonyl sulfide

    карбонил сульфид (углерод сульфидоксид)

    от 0 до 3,25

    0,33

    22

    chlorobenzene

    хлорбензол

    от 0 до 0,7

    0,07

    23

    cyclohexane

    циклогексан

    от 0 до 0,6

    0,06

    24

    cyclopropane

    циклопропан

    от 0 до 1,2

    0,12

    25

    n-decane

    н-декан

    от 0 до 0,35

    0,04

    26

    diethyl ether

    диэтиловый эфир

    от 0 до 0,85

    0,09

    27

    di(iso-propyl) ether

    диизопропиловый эфир

    от 0 до 0,5

    0,05

    28

    dimethyl butane

    диметилбутан

    от 0 до 0,65

    0,07

    29

    dimethyl ether

    диметиловый эфир

    от 0 до 1,35

    0,14

    30

    dimethyl sulfide

    диметилсульфид

    от 0 до 1,1

    0,11

    31

    1,4-dioxane

    1,4-диоксан

    от 0 до 0,95

    0,10

    32

    ethane

    этан

    от 0 до 1,25

    0,13

    33

    ethyl acetate

    этилацетат

    от 0 до 1,1

    0,11

    34

    ethyl alcohol

    этиловый спирт

    от 0 до 1,55

    0,16

    35

    ethyl amine

    этил амин

    от 0 до 1,34

    0,13

    36

    ethyl benzene

    этилбензол

    от 0 до 1

    0,05

    37

    ethyl bromide

    этилбромид

    от 0 до 3,35

    0,34

    38

    ethyl chloride

    этилхлорид

    от 0 до 1,8

    0,18

    39

    ethyl formate

    этилформиат

    от 0 до 1,35

    0,14

    40

    ethyl mercaptan

    этилмеркаптан (этантиол)

    от 0 до 1,4

    0,14

    41

    ethyl methyl ether

    метилэтиловый эфир

    от 0 до 1

    0,10

    42

    methyl ethyl ketone

    метилэтилкетон (2-бутанон)

    от 0 до 0,95

    0,10

    43

    ethylene

    этилен

    от 0 до 1,15

    0,12

    44

    ethylene dichloride

    Этилен дихлорид (1,2-дихлорэтан)

    от 0 до 3,1

    0,31

    45

    ethylene oxide

    этиленоксид

    от 0 до 1,3

    0,13

    46

    iso-heptane

    изогептан (2-метилгексан)

    от 0 до 0,55

    0,06

    47

    n-heptane

    н-гептан

    от 0 до 0,55

    0,06

    48

    iso-hexane

    изо-гексан

    от 0 до 0,58

    0,06

    49

    n-hexane

    н-гексан

    от 0 до 0,5

    0,05

    50

    hydrazine

    гидразин N2H4

    от 0 до 2,35

    0,24

    51

    hydrogen

    водород

    от 0 до 2

    0,20

    52

    hydrogen sulfide

    сероводород

    от 0 до 2

    0,20

    № п/п

    Наименование

    (англ.)

    Наименование (рус.)

    Диапазон измерений объемной доли определяемого компонента, %

    Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %

    53

    methane

    метан

    от 0 до 2,2

    0,22

    54

    methyl acetate

    метилацетат

    от 0 до 1,6

    0,16

    55

    methyl alcohol

    метанол

    от 0 до 2,75

    0,28

    56

    methyl amine

    метиламин

    от 0 до 2,1

    0,21

    57

    methyl bromide

    метилбромид (бромме-тан)

    от 0 до 5

    0,50

    58

    methyl chloride

    метилхлорид (хлорметан)

    от 0 до 3,8

    0,38

    59

    methyl cyclohexane

    метилциклогексан

    от 0 до 0,55

    0,06

    60

    methyl formate

    метилформиат

    от 0 до 2,5

    0,25

    61

    methyl mercaptan

    метилмеркаптан (метан-тиол)

    от 0 до 2,05

    0,21

    62

    methyl propionate

    метил пропионат, метиловый эфир пропионовой кислоты

    от 0 до 1,1

    0,11

    63

    methyl propyl ketone

    метилпропилкетон, 2-пентанон

    от 0 до 0,78

    0,08

    64

    methylene chloride

    метиленхлорид(дихлор-метан)

    от 0 до 7

    0,70

    65

    nitromethane

    нитрометан

    от 0 до 3,65

    0,37

    66

    n-nonane

    н-нонан

    от 0 до 0,35

    0,04

    67

    n-octane

    н-октан

    от 0 до 0,4

    0,04

    68

    iso-pentane

    изопентан (2-метилбутан)

    от 0 до 0,68

    0,07

    69

    n-pentane

    н-пентан

    от 0 до 0,7

    0,07

    70

    neo-pentane

    неопентан (2,2-

    диметилпропан, тетраме-тилметан, 2-метилизобутан)

    от 0 до 0,69

    0,07

    71

    1-pentene

    1-пентен (амилен, пропи-лэтилен)

    от 0 до 0,7

    0,07

    72

    propane

    пропан

    от 0 до 0,85

    0,09

    73

    propene

    пропен(пропилен)

    от 0 до 2

    0,10

    74

    iso-propyl alcohol

    изопропиловый спирт (2-пропанол)

    от 0 до 1

    0,10

    75

    n-propyl alcohol

    пропиловый спирт (1-пропанол)

    от 0 да 1,1

    0,11

    76

    n-propyl amine

    пропиламин

    от 0 до 1

    0,10

    77

    n-propyl chloride

    1 -хлорпропан

    от 0 до 1,2

    0,12

    78

    1,2-propylene oxide

    1,2-пропиленоксид (эпоксипропен)

    от 0 до 0,95

    0,10

    79

    propyne

    пропин (метилацетилен)

    от 0 до 0,85

    0,09

    80

    toluene

    толуол

    от 0 до 0,55

    0,06

    81

    triethyl amine

    триэтиламин

    от 0 до 0,6

    0,06

    № п/п

    Наименование

    (англ.)

    Наименование (рус.)

    Диапазон измерений объемной доли определяемого компонента, %

    Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %

    82

    trimethyl amine

    триметиламин

    от 0 до 1

    0,10

    83

    vinyl chloride

    винилхлорид

    от 0 до 0,9

    0,09

    84

    m-xylene

    м-ксилол (1,3-диметилбензол)

    от 0 до 0,55

    0,06

    85

    o-xylene

    о-ксилол (1,2-диметилбензол)

    от 0 до 0,5

    0,05

    86

    p-xylene

    п-ксилол (1,4-диметилбензол)

    от 0 до 0,55

    0,06

    87

    3-ethoxy-1-propanol

    3 -этокси-1 -пропанол

    от 0 до 1,15

    0,12

    88

    4-Methyl-2-pentanone

    4-метил-2-пентанон

    от 0 до 0,6

    0,06

    89

    Buthylacetate

    lit)

    Бутилацетат

    от 0 до 0,65

    0,07

    90

    Cyclohexanon

    Циклогексанон

    от 0 до 0,5

    0,05

    91

    Propyleneoxide

    Пропиленоксид

    от 0 до 0,95

    0,10

    92

    Styrene (styrol)

    Стирол

    от 0 до 0,55

    0,06

    93

    T etr ahydrofur an

    Т етрогидрофуран

    от 0 до 0,75

    0,08

    Примечание: номинальное время установления показаний Тод:

    • - Sensepoint, Signalpoint и Sensepoint RFD:

    а) с пластиковым наконечником для защиты от атмосферных воздействий и с водоотталкивающим барьером - не более 13,5 с;

    б) с пластиковым наконечником для защиты от атмосферных воздействий и без водоотталкивающего барьера - не более 11,0 с;

    в) с металлическим наконечником для защиты от атмосферных воздействий и с водоотталкивающим барьером - не более 19,5 с;

    г) с металлическим наконечником для защиты от атмосферных воздействий и без водоотталкивающего барьера - не более 16,0 с;

    д) без наконечника для защиты от атмосферных воздействий и без водоотталкивающего барьера - не более 8,5 с;

    • - Sensepoint Plus и Sensepoint Pro - не более 17 с;

    • - Sensepoint XCD - не более 30 с.

    Таблица Б.9 - Основные метрологические характеристики датчиков Sensepoint XCD для контроля горючих газов с использованием инфракрасных сенсоров.

    Наименование определяемого компонента (англ.)

    Наименование определяемого компонента (рус.)

    Диапазон измерений    объемной

    доли определяемого компонента, %

    Пределы допускаемой основной абсолютной погрешности

    Methane

    Метан

    от 0 до 100 *

    ± 3 % (об.д.) в диапазоне от 0 до 60

    % (об.д.),

    ± 5 % отн. в диапазоне свыше 60 до

    Наименование определяемого компонента (англ.)

    Наименование определяемого компонента (рус.)

    Диапазон измерений    объемной

    доли определяемого компонента, %

    Пределы допускаемой основной абсолютной погрешности

    100 % (об.д.)

    Methane

    Метан

    от 0 до 5 *

    ± 0,2 % (об.д.) в диапазоне от 0 до 2

    % (об.д.),

    ±10% отн. в диапазоне свыше 2 до

    5 % (об.д.)

    Methane

    Метан

    от 0 до 100%

    НКПР

    ± 0,22 % (об.д.)

    Ethane

    Этан

    от 0 до 1,25

    ±0,13 %(об.д.)

    Propane

    Пропан

    от 0 до 1,7 *

    ± 0,085 % (об.д.) в диапазоне от 0 до 0,85 % (об.д.),

    ± 10 % отн. в диапазоне свыше 0,85 до 1,7 % (об.д.)

    Butane

    Бутан

    от 0 до 0,7

    ± 0,07 % (об.д.)

    Acetone

    Ацетон

    от 0 до 1,25

    ±0,13 %(об.д.)

    Butan-l-ol

    Бутиловый спирт

    от 0 до 0,85

    ± 0,09 % (об.д.)

    Butyl acetate

    Бутилацетат

    от 0 до 0,65

    ± 0,07 % (об.д.)

    Butanone

    2-бутанон (метилэ-тил кетон)

    от 0 до 0,95

    ±0,10% (об.д.)

    Cyclohexane

    Циклогексан

    от 0 до 0,6

    ± 0,06 % (об.д.)

    Cyclohexanone

    Циклогексанон

    от 0 до 0,5

    ± 0,05 % (об.д.)

    Ethanol

    Этанол

    от 0 до 1,55

    ±0,16 % (об.д.)

    Ethyl acetate

    Этилацетат

    от 0 до 1,1

    ±0,11 %(об.д.)

    Heptane

    Гептан

    от 0 до 0,55

    ± 0,06 % (об.д.)

    Hexane

    Гексан

    от 0 до 0,5

    ± 0,05 % (об.д.)

    Propan-2-ol

    Изопропиловый спирт

    от 0 до 1

    ± 0,10 % (об.д.)

    Methanol

    Метанол

    от 0 до 2,75

    ± 0,28 % (об.д.)

    Toluene

    Толуол

    от 0 до 0,55

    ± 0,06 % (об.д.)

    o-Xylene

    О-ксилол

    от 0 до 0,5

    ± 0,05 % (об.д.)

    Diethyl ether

    Диэтиловый эфир

    от 0 до 0,85

    ± 0,09 % (об.д.)

    p-Xylene

    П-ксилол

    от 0 до 0,55

    ± 0,06 % (об.д.)

    Pentanes

    Пентан (смесь изомеров)

    от 0 до 0,7

    ± 0,07 % (об.д.)

    Octane

    Октан

    от 0 до 0,4

    ± 0,04 % (об.д.)

    Isobutane

    Изобутан

    от 0 до 0,65

    ± 0,07 % (об.д.)

    Наименование определяемого компонента (англ.)

    Наименование определяемого компонента (рус.)

    Диапазон измерений    объемной

    доли определяемого компонента, %

    Пределы допускаемой основной абсолютной погрешности

    Chloroethane

    Хлорэтан (этилхло-рид)

    от 0 до 1,8

    ±0,18 % (об.д.)

    Propan- l-ol

    1-пропанол (пропиловый спирт)

    от 0 да 1,1

    ±0,11 %(об.д.)

    1,2-Dichloroethane

    1,2-дихлорэтан (этиленхлорид)

    от 0 до 3,1

    ±0,31 %(об.д.)

    Dimethylether

    Диметиловый эфир

    от 0 до 1,35

    ±0,14 % (об.д.)

    Propene

    Пропен (пропилен)

    от 0 до 2

    ± 0,10 % (об.д.)

    Примечания

    • 1) Время установления показаний ТО,9 не более 40с;

    • 2) Диапазоны измерений объемной доли определяемого компонента, приведенные в таблице за исключением отмеченных знаком «*», соответствуют диапазону измерений довзрывоопасных концентраций от 0 до 50 % НКПР, пределы допускаемой основной абсолютной погрешности ± 5 % НКПР.

    ПРИЛОЖЕНИЕ В

    (справочное)

    Технические характеристики ПГС, используемых для поверки датчиков

    Таблица В.1 - Технические характеристики ПГС, используемых для поверки датчиков с электрохимическими сенсорами

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доля определяемого компонента в ПГС

    Источник получения ПГС

    (см. примечания к таблице)

    ПГС

    №1

    ПГС

    №2

    ПГС

    №3

    ПГС

    №4

    Кислород О2

    0 - 25 %

    0 - 5 %

    5-25 %

    пнг*

    4,0

    13

    24

    ГСО О2/азот №

    3726-87 по ТУ-6-

    16-2956-92

    Оксид углерода СО

    0 - 100 млн"1

    0-20 млн"1

    20 - 100 млн"1

    пнг

    18

    60

    92

    ГСО СО/азот № 3798-87,   3804-87

    по

    ТУ-6-16-2956-92

    0 - 200 млн"1

    0-20 млн"1

    20 - 200 млн"1

    пнг

    18

    110

    182

    ГСО СО/азот № 3798-87,   3806-87

    по

    ТУ-6-16-2956-92

    0 - 300 млн"1

    0-20 млн"1

    20 - 300 млн"1

    пнг

    18

    160

    282

    ГСО СО/азот № 3798-87,   3806-87

    по

    ТУ-6-16-2956-92

    0 - 500 млн"1

    0-20 млн’1

    20 - 500 млн"1

    пнг

    18

    260

    452

    ГСО СО/азот № 3798-87,   3808-87

    по

    ТУ-6-16-2956-92

    0 - 1000 млн"1

    0 - 1000 млн"1

    пнг

    475

    950

    ГСО СО/азот № 3808-87,   3810-87

    по

    ТУ-6-16-2956-92

    Сероводород

    H2S

    0-10 млн"1

    0-10 млн"1

    пнг

    5

    9

    ГСО H2S/a3OT №

    8368-2003 по

    ТУ-6-16-2956-92

    0-15 млн"1

    0-10 млн"1

    10 - 15 млн"1

    пнг

    9

    15

    ГСО H2S/a3OT №

    8368-2003 по

    ТУ-6-16-2956-92

    0-20 млн"1

    0-10 млн"1

    10-20 млн"1

    пнг

    9

    18

    ГСО H2S/a3OT №

    8368-2003 по

    ТУ-6-16-2956-92

    0-50 млн"1

    0-10 млн"1

    10-50 млн’1

    пнг

    9

    25

    45

    ГСО H2S/a3OT № 8368-2003,   8369-

    2003 по

    ТУ-6-16-2956-92

    0-100 млн"1

    0-10 млн’1

    10 - 100 млн’1

    пнг

    9

    55

    90

    ГСО H2S/a3OT № 8368-2003,   8369-

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доля определяемого компонента в пгс

    Источник получения ПГС

    (см. примечания к таблице)

    пгс

    №1

    пгс

    №2

    ПГС

    №3

    ПГС

    №4

    2003 по

    ТУ-6-16-2956-92

    0 - 200 млн'1

    0-10 млн'1

    10 - 200 млн'1

    пнг

    9

    110

    190

    ГСО Н2Б/азот № 8368-2003, 4281-88 по

    ТУ-6-16-2956-92

    0 - 500 млн'1

    0-10 млн'1

    10 - 500 млн'1

    пнг

    9

    260

    490

    ГСО    Н2Б/азот

    №8368-2003, 4282-88 по

    ТУ-6-16-2956-92

    Хлор С12

    0-5 млн'1

    0-1 млн'1

    1-5 млн'1

    пнг

    0,9

    3,0

    4,5

    Генератор ТДГ-01 с ИМ хлора по ИБЯЛ.418319.013 ТУ

    0-15 млн'1

    0-5 млн'1

    5-15 млн'1

    пнг

    5

    8

    14

    -/-

    Аммиак NH3

    0-50 млн'1

    0-30 млн'1

    30 - 50 млн'1

    пнг

    25

    45

    Генератор ГГС-03-03 с ГСО NH3/a3OT № 4277-88 по

    ТУ 6-16-2956-92

    0-100 млн'1

    0-30 млн'1

    30- 100 млн'1

    пнг

    27

    65

    93

    -/-

    0 - 200 млн'1

    0-30 млн'1

    30 - 200 млн'1

    пнг

    27

    93

    180

    -/-

    0 - 500 млн'1

    0-30 млн'1

    30 - 500 млн'1

    пнг

    27

    210

    460

    Генератор ГГС-03-03 с ГСО NH3/a3OT № 4279-88 по ТУ-6-16-2956-92

    0 - 1000 млн'1

    0-100 млн'1

    100 - 1000

    млн'1

    пнг

    90

    500

    900

    Генератор ГГС-03-03 с ГСО NH3/a3OT №4921-2001 по ТУ-6-16-2956-92

    Диоксид серы SO2

    0-15 млн'1

    0-5 млн'1

    5-15 млн'1

    пнг

    4,5

    15

    ГСО БО2/азот №

    8372-2003 по

    ТУ-6-16-2956-92

    0-50 млн'1

    0-5 млн'1

    5-50 млн'1

    пнг

    4,5

    25

    45

    ГСО БО2/азот № 8372-2003,   8373-

    2003

    Оксид азота NO

    0 -100 млн'1

    0-20 млн'1

    20-100 млн'1

    пнг

    20

    50

    90

    ГСО NO/азот № 8374-2003,   8375-

    200 по

    ТУ-6-16-2956-92

    Диоксид азота NO2

    0-10 млн'1

    0-1 млн'1

    1-10 млн'1

    пнг

    1

    5

    9

    ГСО NO2/a3OT №

    8370-2003 по

    ТУ-6-16-2956-92

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доля определяемого компонента в ПГС

    Источник получения ПГС

    (см. примечания к таблице)

    ПГС

    №1

    ПГС

    №2

    ПГС

    №3

    ПГС №4

    0-20 млн'1

    0 - 1 млн'1

    1 -20 млн'1

    ПНГ

    1

    10

    18

    ГСО ЖУ/азот № 8370-2003, по ТУ-6-16-2956-92

    0-50 млн'1

    0-5 млн'1

    5-50 млн'1

    ПНГ

    5

    25

    45

    ГСО    ЖУ/азот

    № 8370-2003, № 8371-2003 по ТУ-6-16-2956-92

    Водород Н2

    0 - 1000 млн'1

    0 - 1000 млн'1

    ПНГ

    500

    900

    ГГС-03-03 с ГСО

    Н2/азот № 9168-2008 по

    ТУ-6-16-2956-92

    0 - 10000 -1

    млн

    0 - 10000

    млн'1

    ПНГ

    5000

    9000

    ГСО Н2/воздух №

    3947-87 по

    ТУ-6-16-2956-92

    Диоксид углерода СОг

    0-2%

    0 - 2 %

    ПНГ

    1,0

    1,9

    -

    ГСО СО2/азот №

    3763-87

    Примечания

    1) ПНГ * - азот особой чистоты сорт 1-й по ГОСТ 9293-74;

    • 2) ПНГ - поверочный нулевой газ - воздух марки А в баллонах под давлением, выпускаемый по ТУ 6-21-5-82;

    • 3) ГСО-ПГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92. Пределы допускаемого отклонения от номинального значения и погрешность аттестации содержания определяемого компонента в ГСО-ПГС в соответствии с ТУ 6-16-2956-92;

    • 4) Генератор термодиффузионный ТДГ-01 по 1ПДЕК.418319.001 ТУ, допуск на приготовление ПГС± 10%;

    • 5) Генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ, допуск на приготовление ПГС ± 10%;

    • 6) Источники микропотока газов и паров по ИБЯЛ. 418319.013 ТУ;

    • 7) Изготовитель и поставщик ГСО-ПГС:

    • -  ООО "Мониторинг", 190005, Россия, г. Санкт-Петербург, Московский пр.,19. тел. (812) 315-11-45, факс 327-97-76;

    • -  ФГУП "СПО "Аналитприбор", 214031Россия, г. Смоленск, ул. Бабушкина, 3, тел. (4812) 51-32-39;

    • -  ОАО "Линде Газ Рус", 143907, Россия, Московская обл., г. Балашиха, ул. Белякова, 1-а; тел: (495) 521-15-65, 521-48-83, 521-30-13; факс: 521-27-68;

    • -  ЗАО “Лентехгаз”, 192148, Санкт-Петербург, Большой Смоленский проспект, д. 11, тел. (812) 265-18-29, факс 567-12-26.;

    • -  ООО "ПГС - Сервис", 624250, Россия, Свердловская область, г.Заречный ул.Попова 9-А, тел. (34377) 7-29-11, тел./факс (34377) 7-29-44,

    Таблица В.2 - Технические характеристики ПГС, используемых для поверки датчиков с термокаталитическими сенсорами

    № п/ п

    Наименование

    (англ.)

    Наименование

    (РУС.)

    Диапазон измерений объемной доли определяемого компонен-та, %

    Объемная доля определяемого компонента в ПГС, % (пределы   допус

    каемого отклонения ±10%)

    Источник получения ПГС для поверки

    ПГС № 1

    ПГС №2

    ПГС №3

    1

    acetaldehyde

    ацетальдегид

    от 0 до 2

    пнг

    1,0

    1,8

    ЭС Хд.2.706.136-

    ЭТ225

    2

    acetic acid

    уксусная кислота

    от 0 до 2

    пнг

    1,0

    1,8

    Хд 1.456.445 МИ

    3

    acetic anhydride

    уксусный ангидрид

    от 0 до 1

    пнг

    0,5

    0,9

    Хд 1.456.445 МИ

    4

    acetone

    ацетон

    от 0 до 1,25

    пнг

    0,6

    1,1

    Хд 1.456.445 МИ

    5

    acetylene

    ацетилен

    от 0 до 1,15

    пнг

    0,6

    1,0

    ЭС Хд.2.706.136-

    ЭТ226

    6

    ammonia

    аммиак

    от 0 до 7,5

    пнг

    3,8

    6,8

    ЭМ 06.01.717

    7

    aniline

    анилин

    от 0 до 0,6

    пнг

    0,3

    0,5

    Хд 1.456.445 МИ

    8

    benzene

    бензол

    от 0 до 0,6

    пнг

    0,3

    0,5

    ЭМ 06.01.903

    9

    1,3-butadiene

    1,3-бутадиен

    от 0 до 0,7

    пнг

    0,4

    0,6

    ЭС Хд.2.706.136-

    ЭТ227

    10

    iso-butane

    изобутан

    от 0 до 0,65

    пнг

    0,3

    0,6

    ГСО 5905-91

    И

    n-butane

    н-бутан

    от 0 до 0,7

    пнг

    0,4

    0,6

    ГСО    4293-88,

    4294-88

    12

    1-butene

    1-бутен (С4Н8)

    от 0 до 0,8

    пнг

    0,4

    0,7

    ЭС Хд.2.706.136-

    ЭТ228

    13

    cis-butene-2

    цис-бутен-2

    (С4Н8)

    от 0 до 0,85

    пнг

    0,4

    0,8

    ЭС Хд.2.706.136-

    ЭТ229

    14

    trans-butene-2

    транс-бутен-2 (С4Н8)

    от 0 до 0,85

    пнг

    0,4

    0,8

    ЭС Хд.2.706.136-

    ЭТ230

    15

    iso-butyl alcohol

    изобутиловый спирт (2-бутанол)

    от 0 до 0,95

    пнг

    0,5

    0,9

    Хд 1.456.445 МИ

    16

    n-butyl alcohol

    н-бутиловый спирт (1-бутанол)

    от 0 до 0,85

    пнг

    0,4

    0,8

    Хд 1.456.445 МИ

    17

    tert-butyl alcohol

    терт-бутиловый спирт (2-метил-2-пропанол)

    от 0 до 0,9

    пнг

    0,5

    0,8

    Хд 1.456.445 МИ

    18

    iso-butylene

    изобутилен (2-метил-1 -пропен)

    от 0 до 0,8

    пнг

    0,4

    0,7

    ЭС Хд.2.706.136-

    ЭТ231

    19

    n-butyric acid

    С4Н8С>2, масляная кислота (1-бутен-

    1,4-диол)

    от 0 до 1,1

    пнг

    0,6

    1,0

    Хд 1.456.445 МИ

    20

    carbon monoxide

    оксид углерода

    от 0 до 5,45

    пнг

    2,7

    4,9

    ЭМ 06.01.628

    21

    carbonyl sulfide

    карбонил сульфид    (углерод

    сульфидоксид)

    от 0 до 3,25

    пнг

    1,6

    2,9

    ЭС Хд.2.706.136-

    ЭТ232

    № п/ п

    Наименование

    (англ.)

    Наименование

    (РУС.)

    Диапазон измерений объемной доли определяемого компонен-та, %

    Объемная доля определяемого компонента в ПГС, % (пределы   допус

    каемого отклонения ±10 %)

    Источник получения ПГС для поверки

    ПГС № 1

    ПГС

    №2

    ПГС

    №3

    22

    chlorobenzene

    хлорбензол

    от 0 до 0,7

    пнг

    0,4

    0,6

    Хд 1.456.445 МИ

    23

    cyclohexane

    циклогексан

    от 0 до 0,6

    пнг

    0,3

    0,5

    ЭС Хд.2.706.136-

    ЭТ233

    24

    cyclopropane

    циклопропан

    от 0 до 1,2

    пнг

    0,6

    1,1

    ЭС Хд.2.706.136-

    ЭТ234

    25

    n-decane

    н-декан

    от 0 до 0,35

    пнг

    0,2

    0,3

    Хд 1.456.445 МИ

    26

    diethyl ether

    диэтиловый эфир

    от 0 до 0,85

    пнг

    0,4

    0,8

    Хд 1.456.445 МИ

    27

    di(iso-propyl)

    ether

    диизопропиловый эфир

    от 0 до 0,5

    пнг

    0,3

    0,5

    Хд 1.456.445 МИ

    28

    dimethyl butane

    диметилбутан

    от 0 до 0,65

    пнг

    0,3

    0,6

    -

    29

    dimethyl ether

    диметиловый эфир

    от 0 до 1,35

    пнг

    0,7

    1,2

    ЭС Хд.2.706.136-

    ЭТ235

    30

    dimethyl sulfide

    диметилсульфид

    от 0 до 1,1

    пнг

    0,6

    1,0

    ЭС Хд.2.706.136-

    ЭТ236

    31

    1,4-di oxane

    1,4-ДИоксан

    от 0 до 0,95

    пнг

    0,5

    0,9

    Хд 1.456.445 МИ

    32

    ethane

    этан

    от 0 до 1,25

    пнг

    0,6

    1,1

    ГСО 8971-2008

    33

    ethyl acetate

    этилацетат

    от 0 до 1,1

    пнг

    0,6

    1,0

    Хд 1.456.445 МИ

    34

    ethyl alcohol

    этиловый спирт

    от 0 до 1,55

    пнг

    0,8

    1,4

    Хд 1.456.445 МИ

    35

    ethyl amine

    этиламин

    от 0 до 1,34

    пнг

    0,7

    1,2

    ЭС Хд.2.706.136-

    ЭТ237

    36

    ethyl benzene

    этилбензол

    от 0 до 1

    пнг

    0,3

    0,5

    Хд 1.456.445 МИ

    37

    ethyl bromide

    этилбромид

    от 0 до 3,35

    пнг

    3,0

    Хд 1.456.445 МИ

    38

    ethyl chloride

    этилхлорид

    от 0 до 1,8

    пнг

    0,9

    1,6

    ЭС Хд.2.706.136-

    ЭТ238

    39

    ethyl formate

    этилформиат

    от 0 до 1,35

    пнг

    0,7

    1,2

    ЭС Хд.2.706.136-

    ЭТ239

    40

    ethyl mercaptan

    этилмеркаптан

    (этантиол)

    от 0 до 1,4

    пнг

    0,7

    1,3

    ЭС Хд.2.706.136-

    ЭТ240

    41

    ethyl    methyl

    ether

    метилэтиловый эфир

    от 0 до 1

    пнг

    0,5

    0,9

    -

    42

    methyl    ethyl

    ketone

    метилэтилкетон

    (2-бутанон)

    от 0 до 0,95

    пнг

    0,5

    0,9

    Хд 1.456.445 МИ

    43

    ethylene

    этилен

    от 0 до 1,15

    пнг

    0,6

    1,0

    ГСО    6343-92,

    6344-92

    44

    ethylene dichloride

    Этилен дихлорид (1,2-дихлорэтан)

    от 0 до 3,1

    пнг

    1,6

    2,8

    Хд 1.456.445 МИ

    45

    ethylene oxide

    этиленоксид

    от 0 до 1,3

    пнг

    0,7

    1,2

    ЭС Хд.2.706.136-

    ЭТ241

    46

    iso-heptane

    изогептан     (2-

    метилгексан)

    от 0 до 0,55

    пнг

    о,з

    0,5

    -

    47

    n-heptane

    н-гептан

    от 0 до 0,55

    пнг

    о,з

    0,5

    Хд 1.456.445 МИ

    48

    iso-hexane

    изо-гексан

    от 0 до 0,58

    пнг

    0,3

    0,5

    -

    № п/ п

    Наименование

    (англ.)

    Наименование

    (РУС.)

    Диапазон измерений объемной доли определяемого компонен-та, %

    Объемная доля определяемого компонента в ПГС, % (пределы   допус

    каемого отклонения ± 10 %)

    Источник получения ПГС для поверки

    ПГС № 1

    ПГС №2

    ПГС №3

    49

    n-hexane

    н-гексан

    от 0 до 0,5

    пнг

    0,3

    0,5

    ГСО 5322-90

    50

    hydrazine

    гидразин N2H4

    от 0 до 2,35

    пнг

    1,2

    2,1

    Хд 1.456.445 МИ

    51

    hydrogen

    водород

    от 0 до 2

    пнг

    1,0

    1,8

    ГСО    3947-87,

    3950-87

    52

    hydrogen sulfide

    сероводород

    от 0 до 2

    пнг

    1,0

    1,8

    ЭС Хд.2.706.138-

    ЭТ37,

    Хд.2.706.138-

    ЭТ38

    53

    methane

    метан

    от 0 до 2,2

    пнг

    1,1

    2,0

    ГСО 4272-88

    54

    methyl acetate

    метилацетат

    от 0 до 1,6

    пнг

    0,8

    1,4

    Хд 1.456.445 МИ

    55

    methyl alcohol

    метанол

    от 0 до 2,75

    пнг

    1,4

    2,5

    Хд 1.456.445 МИ

    56

    methyl amine

    метиламин

    от 0 до 2,1

    пнг

    1,1

    1,9

    ЭС Хд.2.706.136-

    ЭТ242

    57

    methyl bromide

    метилбромид (бромметан)

    от 0 до 5

    пнг

    2,5

    4,5

    ЭС Хд.2.706.136-

    ЭТ243

    58

    methyl chloride

    метилхлорид (хлорметан)

    от 0 до 3,8

    пнг

    1,9

    3,4

    ЭС Хд.2.706.136-

    ЭТ244

    59

    methyl cyclohexane

    метилциклогексан

    от 0 до 0,55

    пнг

    0,3

    0,5

    Хд 1.456.445 МИ

    60

    methyl formate

    метилформиат

    от 0 до 2,5

    пнг

    1,3

    2,3

    Хд 1.456.445 МИ

    61

    methyl mercaptan

    метилмеркаптан

    (метантиол)

    от 0 до 2,05

    пнг

    1,0

    1,8

    ЭС Хд.2.706.136-

    ЭТ245

    62

    methyl propionate

    метил пропионат, метиловый эфир пропионовой кислоты

    от 0 до 1,1

    пнг

    0,6

    1,0

    Хд 1.456.445 МИ

    63

    methyl propyl ketone

    метилпропилке-

    тон, 2-пентанон

    от 0 до 0,78

    пнг

    0,4

    0,7

    Хд 1.456.445 МИ

    64

    methylene chloride

    метиленхлорид (дихлорметан)

    от 0 до 7

    пнг

    3,5

    6,3

    Хд 1.456.445 МИ

    65

    nitromethane

    нитрометан

    от 0 до 3,65

    пнг

    1,8

    3,3

    Хд 1.456.445 МИ

    66

    n-nonane

    н-нонан

    от 0 до 0,35

    пнг

    0,2

    0,3

    ЭС Хд.2.706.136-

    ЭТ246

    67

    n-octane

    н-октан

    от 0 до 0,4

    пнг

    0,2

    0,4

    ЭС Хд.2.706.136-

    ЭТ247

    68

    iso-pentane

    изопентан    (2-

    метилбутан)

    от 0 до 0,68

    пнг

    0,3

    0,6

    ЭС Хд.2.706.136-

    ЭТ248

    69

    n-pentane

    н-пентан

    от 0 до 0,7

    пнг

    0,4

    0,6

    ЭМ    06.01.632,

    06.01.633

    70

    neo-pentane

    неопентан (2,2-диметилпропан, тетраметил-метан, 2-метил-

    от 0 до 0,69

    пнг

    0,3

    0,6

    ЭС Хд.2.706.136-

    ЭТ249

    № п/ п

    Наименование

    (англ.)

    Наименование

    (РУС-)

    Диапазон измерений объемной доли определяемого компонен-та, %

    Объемная доля определяемого компонента в ПГС, % (пределы   допус

    каемого отклонения ± 10 %)

    Источник получения ПГС для поверки

    ПГС № 1

    ПГС №2

    ПГС

    №3

    изобутан)

    71

    1-pentene

    1 -пентен (амилен, пропилэти-лен)

    от 0 до 0,7

    пнг

    0,4

    0,6

    ЭС Хд.2.706.136-

    ЭТ250

    72

    propane

    пропан

    от 0 до 0,85

    пнг

    0,4

    0,8

    ГСО    5323-90,

    3970-87

    73

    propene

    пропен (пропилен)

    от 0 до 2

    пнг

    0,5

    0,9

    ЭС

    74

    iso-propyl alcohol

    изопропиловый спирт         (2-

    пропанол)

    от 0 до 1

    пнг

    0,5

    0,9

    Хд 1.456.445 МИ

    75

    n-propyl alcohol

    пропиловый спирт         (1-

    пропанол)

    от 0 да 1,1

    пнг

    0,6

    1,0

    Хд 1.456.445 МИ

    76

    n-propyl amine

    пропил амин

    от 0 до 1

    пнг

    0,5

    0,9

    Хд 1.456.445 МИ

    77

    n-propyl chloride

    1-хлорпропан

    от 0 до 1,2

    пнг

    0,6

    1,1

    Хд 1.456.445 МИ

    78

    1,2-propylene oxide

    1,2-

    пропиленоксид

    (эпоксипропен)

    от 0 до 0,95

    пнг

    0,5

    0,9

    ЭС Хд.2.706.136-

    ЭТ252

    79

    propyne

    пропин     (ме-

    тилацетилен)

    от 0 до 0,85

    пнг

    0,4

    0,8

    ЭС Хд.2.706.136-

    ЭТ253

    80

    toluene

    толуол

    от 0 до 0,55

    пнг

    0,3

    0,5

    Хд 1.456.445 МИ

    81

    triethyl amine

    триэтиламин

    от 0 до 0,6

    пнг

    0,3

    0,5

    Хд 1.456.445 МИ

    82

    trimethyl amine

    триметиламин

    от 0 до 1

    пнг

    0,5

    0,9

    ЭС Хд.2.706.136-

    ЭТ254

    83

    vinyl chloride

    винилхлорид

    от 0 до 0,9

    пнг

    0,5

    0,8

    М-МВИ-204-07

    84

    m-xylene

    м-ксилол    (1,3-

    диметилбензол)

    от 0 до 0,55

    пнг

    0,3

    0,5

    Хд 1.456.445 МИ

    85

    o-xylene

    о-ксилол    (1,2-

    диметилбензол)

    от 0 до 0,5

    пнг

    0,3

    0,5

    Хд 1.456.445 МИ

    86

    p-xylene

    п-ксилол    (1,4-

    диметилбензол)

    от 0 до 0,55

    пнг

    0,3

    0,5

    Хд 1.456.445 МИ

    87

    3-ethoxy-1-propanol

    3-этокси-1-пропанол

    от 0 до 1,15

    пнг

    0,6

    1,0

    Хд 1.456.445 МИ

    88

    4-Methyl-2-pentanone

    4-метил-2-

    пентанон

    от 0 до 0,6

    пнг

    0,3

    0,5

    Хд 1.456.445 МИ

    89

    Buthylacetate (П-)

    Бутилацетат

    от 0 до 0,65

    пнг

    0,3

    0,6

    Хд 1.456.445 МИ

    90

    Cyclohexanon

    Циклогексанон

    от 0 до 0,5

    пнг

    0,3

    0,5

    Хд 1.456.445 МИ

    91

    Propyleneoxide

    Пропиленоксид

    от 0 до 0,95

    пнг

    0,5

    0,9

    ЭС Хд.2.706.136-

    ЭТ255

    92

    Styrene (styrol)

    Стирол

    от 0 до 0,55

    пнг

    0,3

    0,5

    Хд 1.456.445 МИ

    № п/ п

    Наименование

    (англ.)

    Наименование (РУС-)

    Диапазон измерений объемной доли определяемого компонента, %

    Объемная доля определяемого компонента в ПГС, % (пределы   допус

    каемого отклонения ± 10 %)

    Источник получения ПГС для поверки

    ПГС № 1

    ПГС №2

    ПГС №3

    93

    Т etr ahydrofuran

    Т етрогидрофуран

    от 0 до 0,75

    ПНГ

    0,4

    0,7

    ЭС Хд.2.706.136-

    ЭТ256

    Примечания:

    • 1) Диапазоны измерений объемной доли определяемого компонента, приведенные в таблице, соответствуют диапазону измерений довзрывоопасных концентраций от 0 до 50 % НКПР, пределы допускаемой основной абсолютной погрешности ± 5 % НКПР;

    • 2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

    • 3) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82;

    • 4) ГСО-ПГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92. Пределы допускаемого отклонения от номинального значения и погрешность аттестации содержания определяемого компонента в ГСО-ПГС в соответствии с ТУ 6-16-2956-92;

    • 5) ЭМ ВНИИМ - ПГС в баллонах под давлением, выпускаемые по МИ 2590-2008. Пределы допускаемого отклонения от номинального значения и погрешность аттестации содержания определяемого компонента в ГСО-ПГС в соответствии с МИ 2590-2008;

    • 6) ЭС - эталон сравнения, ПГС в баллоне под давлением;

    • 7) Поверочные газовые смеси, приготовленные и аттестованные в соответствии с М-МВИ-204-07 "Методика выполнения измерений объемной доли 1,2-дихлорэтана и винилхлорида в газовых смесях с использованием аналитического газового хроматографа "Цвет-500";

    • 8) Поверочные газовые смеси, приготовленные и аттестованные в соответствии с документом Хд 1.456.445 МИ "Методика выполнения измерений массовой концентрации органических компонентов";

    • 9) Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.

    • 10) Поверка с использованием эталонов сравнения ЭС, эталонных материалов ЭМ и МВИ проводится во ФГУП «ВНИИМ им. Д.И. Менделеева».

    Таблица В.З - Метрологические характеристики и средства поверки инфракрасных датчиков на горючий газ Sensepoint XCD

    Наиме-

    Наиме-

    Диапазон

    Диапазон

    ПГС № 1

    Объемная

    Объемная Источник

    нование

    нование

    показаний,

    измерений

    доля

    опре-

    доля

    опре- получения

    (англ.)

    (РУС-)

    %  НКПР

    объемной

    деляемого

    деляемого ПГС для по-

    (LEL)

    доли опреде-

    компонен-

    компонен- верки

    ляемого ком-

    та в

    ПГС

    та в

    ПГС

    понента, %

    №2,

    %

    № 3, %

    Methane

    Метан

    -

    от 0 до 100 *

    ПНГ

    60

    92 ГСО 3894-87

    -

    от 0 до 5 *

    ПНГ

    2,0

    4,75 ГСО 3883-87

    от 0 до 100

    от 0 до 4,4 *

    ПНГ

    2,2

    4,0 ГСО 3883-87

    Ethane

    Этан

    от 0 до 100

    от 0 до 1,25

    ПНГ

    0,6

    1,1 ГСО 8971-

    2008

    Propane

    Пропан

    от 0 до 100

    от 0 до 1,7

    ПНГ

    0,85

    1,60 ГСО 9142-

    2008

    Butane

    Бутан

    от 0 до 100

    от 0 до 0,7

    ПНГ

    0,4

    0,6 ГСО 4293-

    88, 4294-88

    Acetone

    Ацетон

    от 0 до 100

    от 0 до 1,25

    ПНГ

    0,6

    1,1 Хд 1.456.445

    МИ

    Butan-1-

    Бутило-

    от 0 до 100

    от 0 до 0,85

    ПНГ

    0,4

    0,8 Хд 1.456.445

    ol

    вый

    МИ

    спирт

    Butyl

    Бутил-

    от 0 до 100

    от 0 до 0,65

    ПНГ

    0,3

    0,6 Хд 1.456.445

    acetate

    ацетат

    МИ

    Butanone

    2-

    от 0 до 100

    от 0 до 0,95

    ПНГ

    0,5

    0,9 Хд 1.456.445

    бутанон

    (мети-

    МИ

    лэтил

    кетон)

    Cyclohex

    Цикло-

    от 0 до 100

    от 0 до 0,6

    ПНГ

    0,3

    0,5 ЭС

    ane

    гексан

    Хд.2.706.136

    -ЭТ2338’

    Cyclohex

    Цикло-

    от 0 до 100

    от 0 до 0,5

    ПНГ

    0,3

    0,5 Хд 1.456.445

    anone

    гекса-

    МИ

    нон

    Ethanol

    Этанол

    от 0 до 100

    от 0 до 1,55

    ПНГ

    0,8

    1,4 Хд 1.456.445

    МИ

    Ethyl

    Этил-

    от 0 до 100

    от 0 до 1,1

    ПНГ

    0,6

    1,0 Хд 1.456.445

    acetate

    ацетат

    МИ

    Heptane

    Гептан

    от 0 до 100

    от 0 до 0,55

    ПНГ

    0,3

    0,5 Хд 1.456.445

    МИ

    Hexane

    Гексан

    от 0 до 100

    от 0 до 0,5

    ПНГ

    0,3

    0,5 ГСО 5322-90

    Propan-2-

    Изо-

    от 0 до 100

    от 0 до 1

    ПНГ

    0,5

    0,9 Хд 1.456.445

    Наиме-

    Наиме-

    Диапазон

    Диапазон

    ПГС №

    1 Объемная

    Объемная Источник

    нование

    нование

    показаний,

    измерений

    доля опре-

    доля опре- получения

    (англ.)

    (РУС.)

    %  НКПР

    объемной

    деляемого

    деляемого ПГС для по-

    (LEL)

    доли опреде-

    компонен-

    компонен- верки

    ляемого ком-

    та в ПГС

    та в ПГС

    понента, %

    № 2, %

    № 3, %

    о1

    пропи-

    МИ

    ловый

    спирт

    Methanol

    Мета-

    от 0 до 100

    от 0 до 2,75

    ИНГ

    1,4

    2,5 Хд 1.456.445

    НОЛ

    МИ

    Toluene

    Толуол

    от 0 до 100

    от 0 до 0,55

    ИНГ

    0,3

    0,5 Хд 1.456.445

    МИ

    o-Xylene

    О-

    от 0 до 100

    от 0 до 0,5

    ИНГ

    0,3

    0,5 Хд 1.456.445

    ксилол

    МИ

    Diethyl

    Диэти-

    от 0 до 100

    от 0 до 0,85

    ПНГ

    0,4

    0,8 Хд 1.456.445

    ether

    ловый

    МИ

    эфир

    p-Xylene

    и-

    от 0 до 100

    от 0 до 0,55

    ИНГ

    0,3

    0,5 Хд 1.456.445

    ксилол

    МИ

    Pentanes

    Пентан

    от 0 до 100

    от 0 до 0,7

    ПНГ

    0,4

    0,6 ГСО 9129-

    (смесь

    2008,  9130-

    изоме-

    2008

    ров)

    Octane

    Октан

    от 0 до 100

    от 0 до 0,4

    ПНГ

    0,2

    0,4 ЭС

    1

    Хд.2.706.136

    -ЭТ247

    Isobutane

    Изобу-

    от 0 до 100

    от 0 до 0,65

    ПНГ

    0,3

    0,6 ГСО 5905-91

    тан

    Chloroeth Хлорэ-апе       тан

    (этил-хлорид)

    от 0 до 100

    от 0 до 1,8

    ПНГ

    0,9

    1,6 ЭС

    Хд.2.706.136

    -ЭТ238

    Propan-1- 1-

    от 0 до 100

    от 0 да 1,1

    ПНГ

    0,6

    1,0 Хд 1.456.445

    о1         пропа-

    МИ

    нол

    (пропиловый спирт)

    1,2-

    1,2-

    от 0 до

    100

    от 0 до 3,1

    ПНГ

    1,6

    2,8 Хд 1.456.445

    Dichloroe

    дихлор-

    МИ

    thane

    этан

    (этилен-

    хлорид)

    Dimethyl

    Диме-

    от 0 до

    100

    от 0 до 1,35

    ПНГ

    0,7

    1,2 ЭС

    ether

    ТИЛОВ ый

    Хд.2.706.136

    Наименование (англ.)

    Наименование (РУС.)

    Диапазон показаний, % НКПР (LEL)

    Диапазон измерений объемной доли определяемого компонента, %

    ПГС № 1

    Объемная

    Объемная

    Источник

    доля опре- доля опре- получения деляемого деляемого ПГС для по-

    компонен- компонен- верки та в ПГС та в ПГС

    № 2, %   № 3, %

    эфир

    -ЭТ235

    0,5         0,9 ЭС

    Хд.2.706.136

    -ЭТ251

    Propene Пропен от 0 до 100 от Одо 1,0 ПНГ (пропи

    лен)

    Примечания:

    • 1) Диапазоны измерений объемной доли определяемого компонента, приведенные в таблице, за исключением отмеченных знаком *, соответствуют диапазону измерений довзрывоопасных концентраций от 0 до 50 % НКПР, пределы допускаемой основной абсолютной погрешности ± 5 % НКПР;

    • 2) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82 или азот особой чистоты сорт 1-й по ГОСТ 9293-87;

    • 3) ГСО-ПГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92. Пределы допускаемого отклонения от номинального значения и погрешность аттестации содержания определяемого компонента в ГСО-ПГС в соответствии с ТУ 6-16-2956-92;

    • 4) ЭМ ВНИИМ - ПГС в баллонах под давлением, выпускаемые по МИ 2590-2008. Пределы допускаемого отклонения от номинального значения и погрешность аттестации содержания определяемого компонента в ГСО-ПГС в соответствии с МИ 2590-2008;

    • 5) ЭС - эталон сравнения, ПГС в баллоне под давлением;

    • 6) Поверочные газовые смеси, приготовленные и аттестованные в соответствии с документом Хд 1.456.445 МИ "Методика выполнения измерений массовой концентрации органических компонентов";

    • 7) Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.

    • 8) Поверка с использованием эталонов сравнения ЭС, эталонных материалов ЭМ и МВИ проводится во ФГУП «ВНИИМ им. Д.И. Менделеева».

    ПРИЛОЖЕНИЕ Г

    (справочное)

    А1 - баллон с ГСО-ПГС

    А 2 - вентиль точной регулировки

    АЗ - ротаметр

    А4 - датчик

    И - индикатор с местными показаниями

    ИП - источник питания постоянного тока

    В - вольтметр

    R1 - катушка электрического сопротивления (100 Ом)

    R2 - магазин сопротивления

    Rl + R2 < 600 Ом

    Газовые соединения выполнить трубкой ПВХ 4x1,5.

    Рисунок Г.1 - Схема поверки датчика по токовому выходу (4-20 mA).

    Al - баллон с ГСО-ПГС

    А 2 - вентиль точной регулировки

    АЗ - ротаметр

    А4 - датчик

    ИК - измерительный контроллер

    Газовые соединения выполнить трубкой ПВХ 4x1,5.

    Рисунок Г.2 - Схема поверки датчика с измерительным контроллером.

    31

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
