ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ КАБЕЛЯ VisioCablePro

МЕТОДИКА ПОВЕРКИ

МП 203-43-2019

МОСКВА, 2019

Настоящая методика поверки распространяется на приборы для измерения геометрических параметров кабеля VisioCablePro (далее по тексту — приборы), выпускаемые по технической документации фирмы iiM AG, Германия и устанавливает методы и средства их первичной и периодической поверки.

Приборы для измерения геометрических параметров кабеля VisioCablePro предназначены для измерений геометрических параметров кабеля.

Интервал между поверками - 1 год.

1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

При проведении поверки должны быть выполнены операции и применены средства поверки, указанные в таблице 1 и 2.

Таблица 1 - Операции, выполняемые при поверке

№ п/п

Наименование операции

Номера пунктов методики поверки

Проведение операции при:

первичной поверке

периодической поверке

1

Внешний осмотр

5.1

да

да

2

Опробование

5.2

да

да

о

Проверка идентификационных данных программного обеспечения

5.3

да

да

4

Проверка метрологических характеристик

5.4

да

да

В случае отрицательного результата при проведении одной из операций, поверку прекращают, а приборы признают не прошедшими поверку.

2. СРЕДСТВА ПОВЕРКИ

Для поверки приборов применяют средства измерений, указанные в таблице 2 Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и обозначение средств поверки и вспомогательного оборудования; основные технические и метрологические характеристики средства поверки

5.4

Комплекты мер для поверки приборов для измерения кабеля VisioCablePro VCPX5 и VCPLab (Госреестр № 76013-19): (стеклянная пластина № 1 (диаметры 20 мм и 60 мм), пределы допускаемой абсолютной погрешности воспроизведения диаметров мер ±7 мкм); (стеклянная пластина № 2 (диаметры 0,5; 1.0; 1.5; 2,0; 3.0; 4,0; 5.0: 8.0; 12.0 мм), пределы допускаемой абсолютной погрешности воспроизведения диаметров мер ±7 мкм).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Перечисленные средства измерений должны работать в нормальных для них условиях, оговоренных в соответствующей нормативной документации.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки приборов должны соблюдаться следующие требования:

  • - при подготовке к проведению поверки должны быть соблюдены требования пожарной безопасности при работе с легковоспламеняющимися жидкостями, к которым относятся спиртосодержащие жидкости, используемые для протирки;

  • - Спиртосодержащие жидкости хранят в металлической посуде, плотно закрытой металлической крышкой, в количестве не более однодневной нормы, требуемой для промывки;

  • - промывку проводят в резиновых технических перчатках типа II по ГОСТ 20010-93.

3. УСЛОВИЯ ПОВЕРКИ
  • 3.1. Всю поверку приборов, следует проводить в нормальных условиях применения:

  • - температура окружающего воздуха. °C                   от +15 до +25

  • - относительная влажность окружающего воздуха. %        не более 80

4. ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки приборы и средства поверки должны быть приведены в рабочее состояние в соответствии с технической документацией на них и выдержаны в помещении, где проводят поверку, не менее 2 часов.

5. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 5.1. При внешнем осмотре по п. 5.1. (далее нумерация согласно таблицы 1) должно быть установлено соответствие внешнего вида наружных поверхностей приборов и его принадлежностей, комплектности приборов, его маркировки и упаковки требованиям технической документации завода изготовителя.

  • 5.2. При опробовании проверяют взаимодействие частей приборов. Прибор должен включаться, компьютер должен загружаться без каких-либо проблем. Программное обеспечение, установленное на компьютере, должно управлять и выводить на сенсорный дисплей данные измерений. Сенсорный экран должен работать в точках, где находятся активные кнопки, влияющие на измерительный процесс. Освещение активной зоны, в которой проводится измерение, должно работать и полностью освещать измерительную зону. USB камера должна работать без каких-либо сбоев, изображение получаемое с нее, должно быть резким и не содержать шумы, мешающие программе обрабатывать изображение для последующего измерения параметров.

Приборы считаются прошедшими поверку в части пунктов 5.1 и 5.2, если при опробовании они полностью функциональны в соответствии с руководством по эксплуатации.

5.3 Идентификация программного обеспечения

Провести идентификацию программного обеспечения (ПО) по следующей методике:

  • - проверить наименование программного обеспечения и его версию;

  • - проверить идентификационное наименование программного обеспечения и версию ПО:

  • - установить уровень защиты ПО в соответствии с Р 50.2.077-2014.

Приборы считаются прошедшими поверку в части пункта 5.3, если идентификационные данные программного обеспечения будут совпадать с указанным в таблице 3:

Таблица 3 - идентификационные данные программного обеспечения

Идентификационное наименование ПО

FMC.3

Номер версии (идентификационный номер) ПО

v 3.x и выше

Цифровой идентификатор ПО

электронный ключ

Другие идентификационные данные (если имеются)

-

5.4 Проверка абсолютной погрешности приборов производится при помощи комплекта мер для поверки приборов для измерения кабеля марки VisioCablePro VCPX5 и VCPLab, входящих в комплект поставки приборов. Приборы приводятся в рабочее состояние согласно руководству по эксплуатации, далее мера определенного диаметра кладется на измерительное окно. Включается режим измерения и производится измерение внешнего диаметра колец. Измерения производятся согласно схеме, изображенной на рисунке 1.

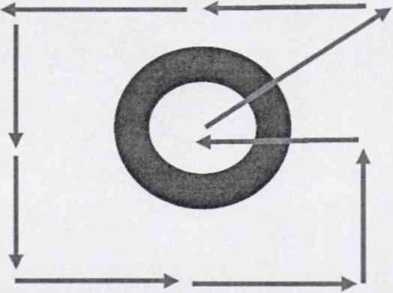

Рисунок 1 - Схема движения кольца в измерительном окне прибора.

По окончании процедуры измерения, на экран монитора выводится протокол с измеренными значениями. Путем вычисления, находится погрешность измерения внешнего диаметра для трех измерительных окон (VCPX5) или для одного измерительного окна (VCPLab). Полученные значения погрешности сравниваются с допускаемыми для конкретного прибора, представленными в таблицах 4 и 5.

Таблица 4 - Метрологические характеристики приборов VCPX5

Наименование характеристики

Значение

Диапазон измерений, мм Маленькое поле измерения Среднее поле измерения Большое поле измерения

от 0.1 до 5 вкл. от 5 до 34 вкл.

от 34 до 150 вкл.

Разрешение, мкм Маленькое поле измерения Среднее поле измерения Большое поле измерения

±2

±13

±24

Пределы допускаемой абсолютной погрешности, мкм

±24

Таблица 5 - Метрологические характеристики приборов VCPLab

Наименование характеристики

Значение

Диапазон измерений, мм Маленькое поле измерения Среднее поле измерения Большое поле измерения

от 0,1 до 15 вкл.

от 15 до 34 вкл.

Разрешение, мкм Маленькое поле измерения Большое поле измерения

±5

±13

Пределы допускаемой абсолютной погрешности, мкм

±13

Приборы считаются прошедшими поверку в части пункта 5.4, если абсолютная погрешность приборов меньше, чем пределы допускаемой абсолютной погрешности приборов, представленных в таблицах 4 и 5.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1. При положительных результатах поверки оформляется свидетельство о поверке по форме приложения 1 Приказа Минпромторга России № 1815 от 02.07.2015г.

  • 6.2.  При отрицательных результатах поверки оформляется извещение о непригодности по форме приложения 2 Приказа Минпромторга России № 1815 от 02.07.2015г.

Знак поверки в виде голографической наклейки и/или в виде оттиска клейма поверителя наносятся на свидетельство о поверке.

Зам. начальника отдела 203 Испытательного центра ФГУП «ВНИИМС»

Инженер отдела 203 Испытательного центра

ФГУП «ВНИИМС»

Н.А. Табачникова

А. А. Лаврухин
