1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий документ распространяется на тепловычислители ТБК-100 (далее - ТБК-100 или тепловычислители), изготавливаемые по ТУ 4217-001-65606972-19 «Тепловычислители ТБК-100. Технические условия» и устанавливает методику их первичной и периодической поверки.

Допускается проведение поверки отдельных измерительных каналов тепловычислителей (далее - ИК) в соответствии с заявлением владельца. В этом случае результаты поверки оформляются свидетельством о поверке, с обязательным указанием информации об объеме проведенной поверки.

Интервал между поверками - 4 года.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на документы, приведенные в таблице 1.

Таблица 1

Обозначение

Наименование

ГОСТ 6651-2009

Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

Приказ Минпромторга РФ №1815 от 02.07.2015 г.

Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке

Приказ Минтруда

№ 328н от 24.07.2013 г.

Об утверждении Правил по охране труда при эксплуатации электроустановок

3 ОПЕРАЦИИ ПОВЕРКИ

3.1 При проведении поверки должны выполняться операции, указанные в таблице 2. Таблица 2 - Операции поверки

Наименование операции

Номер пункта методики

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение метрологических характеристик

8.3

да

да

3.1 Определение относительной погрешности ИК расхода и измерения времени

8.3.1

да

да

3.2 Определение абсолютной погрешности ИК температуры

8.3.2

да

да

3.3 Определение абсолютной погрешности ИК разности температуры и относительной погрешности при измерении и преобразовании тепловой энергии в закрытой системе теплоснабжения

8.3.3

да

да

3.4 Определение приведенной к диапазону измерений погрешности ИК давления

8.3.4

да

да

  • 3.2 Если при проведении любой операции поверки получены отрицательные результаты, поверку прекращают, тепловычислитель признают непригодным к эксплуатации и оформляют извещение о непригодности.

4 СРЕДСТВА ПОВЕРКИ
  • 4.1 При проведении поверки используют рабочие эталоны и средства измерений (СИ), представленные в таблице 3.

Таблица 3 - Рабочие эталоны и средства измерений

Средства поверки

Номер пункта методики

1

Рабочий эталон единицы времени и частоты 5-го разряда по Приказу Госстандарта от 31.07.2018 г. № 1621 в диапазоне значений интервалов времени от 110*2 до 1 • 103 с, пределы допускаемой абсолютной погрешности от ±5 • 10'7 с до ±5 • 10‘2 с (Генератор импульсов АКИП-3301, per. № 68025-17)

8.3.1

2

Рабочий эталон единицы электрического сопротивления 3-го разряда по Приказу Росстандарта от 15.02.2016 г. № 146 в диапазоне значений от 80 до 170 Ом, пределы допускаемой относительной погрешности ±0,005 % (Мера электрического сопротивления многозначная МС-3057, per. № 69532-17)

8.3.2; 8.3.3

3

Рабочий эталон единицы электрического сопротивления 3-го разряда по Приказу Росстандарта от 15.02.2016 г. № 146 номинальным значением 100 Ом, пределы допускаемой относительной погрешности ±0,05 % (Катушка электрического сопротивления Р331, per. № 1162-58)

8.3.3

4

Рабочий эталон единицы силы постоянного электрического тока 2-го разряда по Приказу Росстандарта от 01.10.2018 г. № 2091 в диапазоне значений от 4 до 20 мА, пределы допускаемой относительной погрешности от ±2,5 -10"4 до ±1 103 (Калибратор токовой петли Fluke 707, per. № 29194-05)

8.3.4

5

Гигрометр психрометрический ВИТ-1, диапазон измерений температуры от 5 до 25 °C, пределы допускаемой абсолютной погрешности ±0,2 °C, диапазон измерений влажности от 20 до 90 %, пределы допускаемой относительной погрешности ±7 %, per. № 9364-08

6

  • 4.2 Допускается применение других рабочих эталонов и средств измерений, обеспечивающих определение метрологических характеристик ТБК-100 с требуемой точностью.

  • 4.3 Все средства измерений должны быть утвержденного типа, исправны и иметь действующие свидетельства о поверке.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К ПОВЕРИТЕЛЯМ
  • 5.1 При проведении поверки необходимо соблюдать требования, установленные приказом Минтруда № 328н от 24.07.2013 г., а также требования безопасности, указанные в технической документации на тепловычислитель, применяемые эталоны и средства измерений.

  • 5.2 К поверке ТБК-100 допускаются лица, изучившие настоящую методику, руководство по эксплуатации ТБК-100 и эксплуатационную документацию средств поверки, прошедшие обучение в качестве поверителей средств измерений и работающие в организации, аккредитованной на право поверки.

6 УСЛОВИЯ ПОВЕРКИ

При проведении поверки тепловычислителей необходимо соблюдать следующие ус

ловия:

  • - температура окружающего воздуха, °C....... 20 ± 5;

  • - относительная влажность воздуха, %......... 30-80;

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед поверкой тепловычислитель выдерживают не менее 2 часов в условиях, указанных в разделе 6.

  • 7.2 Тепловычислитель подготавливают к работе в соответствии с Руководством по эксплуатации ТБК.00.01 РЭ (далее РЭ), включают питание и выдерживают в условиях, указанных в разделе 6, в течение не менее 30 минут в целях стабилизации температурного режима измерительных цепей.

  • 7.3 Средства поверки подготавливают к работе в соответствии с их эксплуатационной документацией.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра проверяют соответствие тепловычислителя следующим требованиям:

  • - серия и заводской номер тепловычислителя на дисплее соответствует маркировке на лицевой панели и данным, указанным в паспорте (при отсутствии паспорта результаты поверки оформляют свидетельством о поверке, с указанием серии и заводского номера);

  • - отсутствуют следы механического и иного воздействия, следы коррозии, влияющие на работоспособность тепловычислителя;

  • - дефекты, препятствующие считыванию показаний с дисплея тепловычислителя, отсутствуют, цифры на дисплее контрастные, легко читаемые;

  • - наличие и целостность пломб предприятия-изготовителя или авторизованного сервисного центра.

  • 8.1.2 Результаты считают положительными, если при выполнении любого из выше перечисленных требований не выявлено несоответствий.

  • 8.2 Опробование

    • 8.2.1 Проверить исправность органов управления и индикации.

    • 8.2.2 Проверить идентификационные данные программного обеспечения тепловычислителя. Для этого клавишей t на клавиатуре ТБК-100 выполнить возврат на верхний уровень меню «Заставка». Идентификационные данные программного обеспечения на дисплее ТБК-100 должны совпадать с идентификационными данными, указанными в описании типа.

    • 8.2.3 Проверка исправности защиты данных от несанкционированного доступа

      • 8.2.3.1 Снять защитную пломбу (при ее наличии) под лицевой панелью прибора, закрывающую отверстие с кнопкой «Доступ»;

      • 8.2.3.2 С помощью клавиатуры ТБК-100 выйти в окно «Рабочий стол». Несколько раз изменить уровень доступа с «Закрыт» на «Разрешен» и обратно коротким нажатием кнопки «Доступ». Индикация уровня доступа в строке состояния на дисплее прибора должна иметь вид:

J - когда доступ разрешен;

6 - когда доступ закрыт.

  • 8.2.3.3 Через пункт меню «Настройка/Общие» выполнить попытки изменения режима работы с «РАБОТА» на «ПАУЗА» или наоборот при уровнях доступа «Закрыт» и «Разрешен».

  • 8.2.3.4 Результаты считают положительными, если индикация уровня доступа на дисплее прибора соответствует 8.2.3.2 и команда на изменение режима работы выполняется только в том случае, когда доступ «Разрешен».

  • 8.2.3.5 По окончании проверки установить режим «ПАУЗА».

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение относительной погрешности ИК расхода и измерения времени

      • 8.3.1.1 Подключают к ИК расхода Vj генератор сигналов специальной формы в соответствии со схемой соединений, приведённой на рисунке 1, остальные ИК расхода соединяют с каналом V| при помощи перемычек, выполненных многожильным медным проводом сечением не менее 0,2 мм2.

ДОПУСКАЕТСЯ неодновременное выполнение поверки ИК расхода с подключением средств поверки поочередно к каждому ИК, в этом случае перемычки не устанавливаются.

  • 8.3.1.2 Генератор сигналов специальной формы устанавливают в режим формирования импульсов прямоугольной формы амплитудой 10 В, длительность импульса задают (5±1) мс.

  • 8.3.1.3 Задают на генераторе период импульсов последовательно в пяти точках, равномерно распределенных по диапазону измерения для двух ИК, выбранных в соответствии с требованиями МИ 2539, и в трех точках для остальных ИК в соответствии с таблицей 4.

Допускается устанавливать значения периода импульсов, отличающиеся от указанных в таблице 9 не более чем на 10 % в пределах диапазона измерений.

Фиксируют в протоколе поверки заданные значения периода импульсов (Тобру).

_______Таблица 4 - Задаваемые значения периода импульсов, мс, для ИК расхода

Для двух каналов

Для остальных каналов

10; 100; 1 000; 10 000; 100 000

10; 1 000; 100 000

  • 8.3.1.4 Измеренные значения периода импульсов (Тизму) отображают на дисплее ТБК-100 («рабочий стол», , «меню», I, «служебные», «-1 , «ИК расхода»). Полученные данные заносят в протокол поверки по форме, приведенной в Приложении А.

Здесь i - номер точки диапазона измерений, j - номер ИК данного вида,

  • 8.3.1.5 Рассчитывают относительную погрешность измерения времени по формуле

&Tj = maxj {|(ТизМу - Тобру) / Тобру • 100|}                   (8.1)

  • 8.3.1.6 Рассчитывают относительную погрешность ИК расхода по формуле

5Gy = |(Тизму - Тобру) / Тобру • 100| + 6xj               (8.2)

  • 8.3.1.7 Результаты считают положительными, если во всех указанных точках относительная погрешность для каждого ИК расхода находятся в интервале ±0,1 % и относительная погрешность измерения времени находятся в интервале ± 0,01 %.

  • 8.3.2 Определение абсолютной погрешности ИК температуры

    • 8.3.2.1 Подключают к одному из ИК Tj меру электрического сопротивления многозначную в соответствии со схемой соединений, приведённой на рисунке 1, остальные ИК соединяются с каналом Tj при помощи перемычек, выполненных многожильным медным проводом сечением не менее 0,2 мм2.

ДОПУ СК АЕТ СЯ неодновременное выполнение поверки ИК температуры с подключением средств поверки поочередно к каждому ИК, в этом случае перемычки не устанавливаются.

  • 8.3.2.2 На мере электрического сопротивления многозначной задают значения сопротивления последовательно в пяти точках, соответствующих диапазону измерения температуры, для двух ИК, выбранных в соответствии с требованиями МИ 2539, и в трех точках для остальных ИК (значения сопротивления указаны в таблице 5).

Допускается устанавливать значения сопротивления, отличающиеся от указанных в таблице 5 не более чем на 10 % в пределах диапазона измерений.

Фиксируют в протоколе поверки заданные значения сопротивления меры электрического сопротивления многозначной (Иобру) с учетом ее начального сопротивления по данным свидетельства о поверке.

_______Таблица 5 - Задаваемые значения сопротивления, Ом, для ИК температуры

Для двух каналов

Для остальных каналов

80, 100, 120, 150, 170

80, 120,170

МС3057

О

Q

О

0

О

О

О

0

0

Q

0

0

О

0

0

(S

0

0

0

0

0

1

2

j

4

1

2

j

4

1

2

j

4

/

2

j

4

1

2

j

4

4

-

4

-

п

12

тз

»

в

Pi

К

ТБК-100

•24В

RS-4B5

И

V2

Ю

И

Ю

Р1

Р2

РЗ

-

4

В

А

£

-

-

4

-

4

-

4

-

4

-

4

-

4

-

4

-

4

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

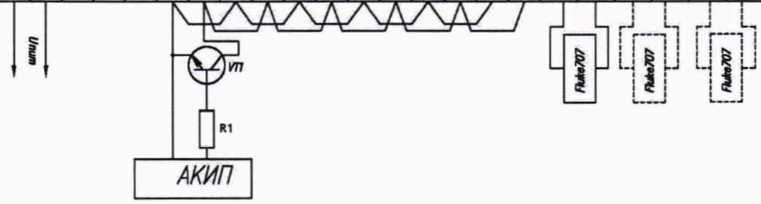

Рисунок 1 - Схема подключения средств поверки к ИК температуры, давления, расхода. VT1 - транзистор типа КТ3102 или аналогичный, R1 - резистор, номинальное сопротивление 10 кОм, номинальная мощность не менее 0,125 Вт.

  • 8.3.2.3 Измеренные значения сопротивления (Иизму) отображают на дисплее ТБК-100 («рабочий стол»,«-1 , «меню», 1, «служебные», ♦-* , «ИК температуры»). Полученные данные заносят в протокол поверки по форме, приведенной в Приложении А.

Здесь i - номер точки диапазона измерений,

j - номер ИК данного вида,

  • 8.3.2.4 Рассчитывают абсолютную погрешность ИК температуры по формуле

Atjj = (Иизму - Иобру) / (а • Ro),                                      (8.3)

где Ro - сопротивление ИП температуры при температуре 0°С, равное 100 Ом;

а - температурный коэффициент ТСП по ГОСТ 6651, равный 0,00385 °C 1 или 0,00391 °C'1, в зависимости от выбранной при настройке тепловычислителя НСХ.

  • 8.3.2.5 Результаты считают положительными, если во всех указанных точках абсолютная погрешность для каждого ИК температуры находится в интервале ±0,1 °C.

  • 8.3.3 Определение абсолютной погрешности ИК разности температуры и относительной погрешности при измерении и преобразовании тепловой энергии в закрытой системе теплоснабжения

    • 8.3.3.1 Собирают схему соединений, приведённую на рисунке 2. Подключают катушку электрического сопротивления с номинальным сопротивлением 100 Ом к ИК с большим

порядковым номером (холодная вода), а меру электрического сопротивления многозначную последовательно с катушкой электрического сопротивления к ИК с меньшим порядковым номером (горячая вода).

ВНИМАНИЕ! Свободные ИК температуры соединяют перемычками с ИК, к которому подключена катушка электрического сопротивления, по схеме, приведенной на рисунке 1.

0

О

0

0

0

0

О

0

0

0

О

0

0

0

0

0

О

0

0

0

0

0

0

0

1

2

j

4

1

2

3

4

1

2

3

4

1

2

J

4

1

2

3

4

4

-

4

-

п

Т2

13

Т4

15

Р4

Р5

ТЫ-100

•24В

RS-485

И

V2

V4

V5

И5

Р1

Р2

РЗ

-

4

В

А

1

-

4

-

4

-

4

-

4

-

4

-

4

-

4

-

4

-

4

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

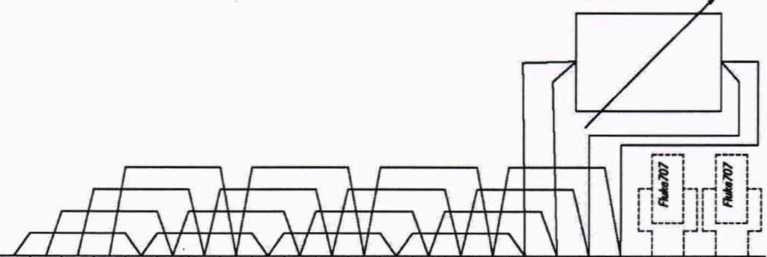

Рисунок 2 - Схема подключения средств поверки к ИК разности температуры. Р - перемычка, выполненная многожильным медным проводом сечением не менее 2,5 мм2 и длиной не более 300 мм.

  • 8.3.3.2 На мере электрического сопротивления многозначной задают значения разности сопротивления последовательно в трех точках, соответствующих диапазону измерения разности температуры, в соответствии с таблицей 6 для каждой из 10 пар ИК температуры, приведенных в таблице 7.

    комбинации ИК

    Таблица 7 -

    Холодная вода -»

    т2

    Тз

    т4

    Т5

    Горячая вода 1

    Ti

    Т1-Т2

    Т1-Т3

    Т1-Т4

    Т1-Т5

    Т2

    Т23

    т24

    Тг-Т5

    Тз

    Тз-Т4

    Т35

    т4

    т45

    для ИК разности температуры

Таблица 6 - Задаваемые значения сопротивления, Ом, для ИК разности температуры

№ точки

ARo6pmk, Ом

1

1,2

2

30,0

3

60,0

Допускается устанавливать значения сопротивления, отличающиеся от указанных в таблице 6 не более чем на 10 %, в пределах диапазона измерений.

Фиксируют в протоколе поверки заданные значения сопротивления меры электриче-лист 9, всего листов 14 ского сопротивления многозначной (ARo6pmk) с учетом ее начального сопротивления по данным протокола поверки.

  • 8.3.3.3 Измеренные значения разности сопротивления (ДИизмтк) отображают на дисплее ТБК-100 («рабочий стол»,*-1 , «меню», I, «служебные»,4-1 , «ИК разности температуры»). Полученные данные заносят в протокол поверки по форме, приведенной в Приложении А.

Здесь m - номер точки диапазона измерений разности температуры, к - номер ИК разности температуры,

  • 8.3.3.4 Рассчитывают абсолютную погрешность ИК разности температуры по формуле

A(Atmk) = (ДИизМтк - ARo6pmk) / (а • Ro),                           (8.4)

где Ro -сопротивление ИП температуры при температуре 0°С, равное 100 Ом;

а - температурный коэффициент ТСП по ГОСТ 6651, равный 0,00385 °C’1 либо 0,00391 °C*1, в зависимости от выбранной при настройке тепловычислителя НСХ.

  • 8.3.3.5 Рассчитывают относительную погрешность при измерении и преобразовании тепловой энергии в закрытой системе теплоснабжения по формуле

5Qmk = maxjj{6Gij} + |ARH3Mmk - ARoopmk| • 100 / ARo6pmk           (8.5)

где 5Gjj - относительная погрешность ИК расхода, рассчитанная по формуле 8.2.

i - номер точки диапазона измерений расхода

j - номер ИК расхода

  • 8.3.3.6 Результаты считают положительными, если во всех указанных точках абсолютная погрешность для каждого ИК разности температуры находится в интервале ±0,05 °C и относительная погрешность при измерении и преобразовании тепловой энергии в закрытой системе теплоснабжения, %, находится в интервале ±(0,5 + 3 • (а • Ro) / ARo6pi), что соответствует интервалу ±(0,5 + З/At), где At - разность температуры в ИК, °C.

  • 8.3.4 Определение приведенной к диапазону измерений погрешности ИК давления

    • 8.3.4.1 Подключают к измерительному каналу Pj калибратор токовой петли в режиме ограничения тока в соответствии со схемой соединений, приведённой на рисунке 1.

    • 8.3.4.2 На калибраторе токовой петли задают значения силы тока последовательно в пяти точках, соответствующих диапазону измерений давления для двух ИК, выбранных в соответствии с требованиями МИ 2539, и в трех точках для остальных ИК по таблице 8.

Допускается устанавливать значения силы тока, отличающиеся от указанных в таблице 8 не более чем на 10 % в пределах диапазона измерений.

Фиксируют в протоколе поверки заданные значения силы тока (Jo6pij).

Таблица 8 - Задаваемые значения силы тока, мА, для ИК давления

Для двух каналов

Для остальных каналов

4, 8, 12, 16, 20

4, 12, 20

Измеренные значения (Jn3Mij) отображают на дисплее ТБК-100 («рабочий стол», *-* , «меню», I, «служебные»,*-1 , «ИК давления»). Полученные данные заносят в протокол поверки по форме, приведенной в Приложении А.

Здесь i - номер точки диапазона измерений, j - номер ИК давления,

  • 8.3.4.3 Рассчитывают приведенную к диапазону измерений погрешность ИК давления по формуле

уРу = (1изму - Добру) -100/16                                    (8.6)

  • 8.3.4.4 Повторяют операции по 8.3.4.1 - 8.3.4.3 для остальных ИК.

ДОПУСКАЕТСЯ поверка ИК давления одновременно несколькими калибраторами токовой петли.

  • 8.3.4.5 Результаты считают положительными, если во всех указанных точках приведенная к диапазону измерений погрешность для каждого ИК давления находится в интервале ±0,1 %.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 По результатам поверки оформляют протокол по форме, приведенной в Приложении А.

  • 9.2 При положительных результатах поверки, сведения о результатах поверки регистрируют в паспорте и/или оформляют свидетельство о поверке в соответствии с Приказом Минпромторга РФ от 2 июля 2015 года№ 1815.

  • 9.3 В случае отрицательных результатов поверки выдается извещение о непригодности с указанием причин в соответствии с Приказом Минпромторга РФ от 2 июля 2015 года № 1815.

Ведущий инженер УНИИМ - филиала

ФГУП «ВНИИМ им. Д.И. Менделеева»

Е.А. Клевакин

П.Г. Жарков

Технический директор ООО "Теплобаланс"

ПРИЛОЖЕНИЕ А (рекомендуемое). ФОРМА ПРОТОКОЛА ПОВЕРКИ в соответствии с документом «Тепловычислители ТБК-100. Методика поверки. МП 12-221-2020»

ПРОТОКОЛ ПОВЕРКИ №___от________

Серия / Заводской номер:________________________________________________________

Принадлежит:______________________________________________________________

Дата изготовления:________________________________________________________________

Средства поверки:______________________________________________________________

Условия поверки:_______________________________________________________________

  • 1. Результаты внешнего осмотра:___________________________________________________

  • 2. Результаты опробования:

3. Определение метрологических характеристик

Таблица 1 - Определение относительной погрешности ИК расхода и измерения времени

Заданный период импульсов Тобр, мс

Значение периода импульсов, измеренное ИК расхода, Тизм, мс

Относительная погрешность измерения времени 5т, %

Пределы допускаемой относительной погрешности измерения времени 5тп, %

1

2

3

4

5

6

10

±0,01

100

1 000

10 000

100 000

Продолжение таблицы 1

Относительная погрешность ИК расхода 5G. %

Пределы допускаемой относительной погрешности ИК расхода 5Gn, %

1

2

3

4

5

6

±0,1

Таблица 2 - Определение абсолютной погрешности ИК температуры

Сопротивление меры Roop, Ом

Значение сопротивления, измеренное ИК температуры Кизм, Ом

Абсолютная погрешность ИК температуры At, °C

Пределы допускаемой абсолютной погрешности ИК температуры Atn, °C

1

2

3

4

5

1

2

3

4

5

80

±0,1

100

120

150

170

Таблица 3 - Определение абсолютной погрешности ИК разности температуры и относительной погрешности при измерении и преобразовании тепловой энергии в закрытой системе теплоснабжения

Сопротивление меры ARoop. Ом

Значение разности сопротивления, измеренное ИК разности температуры ARh3m. Ом

Т1-Т2

Т1-ТЗ

Т1-Т4

Т1-Т5

Т2-ТЗ

Т2-Т4

Т2-Т5

ТЗ-Т4

ТЗ-Т5

Т4-Т5

1,2

30

60

Продолжение таблицы 3

Абсолютная погрешность ИК разности температуры A(At), °C

Пределы допускаемой абсолютной погрешности ИК разности температуры А(Д1)п, °C

Т1-Т2

Т1-ТЗ

Т1-Т4

Т1-Т5

Т2-ТЗ

Т2-Т4

Т2-Т5

ТЗ-Т4

ТЗ-Т5

Т4-Т5

±0,05

Продолжение таблицы 3

Относительная погрешность при измерении и преобразовании тепловой энергии в закрытой системе теплоснабжения 8Q, %

Пределы допускаемой относительной погрешности при измерении и преобразовании тепловой энергии в закрытой системе теплоснабжения 5Qn, %

Т1-Т2

Т1-ТЗ

Т1-Т4

Т1-Т5

Т2-ТЗ

Т2-Т4

Т2-Т5

ТЗ-Т4

ТЗ-Т5

Т4-Т5

Таблица 4 - Определение приведенной к диапазону измерений погрешности ИК давления

Заданная сила тока Joop. мА

Значение силы тока, измеренное ИК давления 1изм, мА

Приведённая погрешность ИК давления уР. %

Пределы допускаемой приведённой погрешности ИК давления уРп.%

1

2

3

4

5

1

2

3

4

5

4

±0,1

8

12

16

20

Заключение по результатам поверки:

На основании положительных результатов поверки тепловычислитель признан пригодным к эксплуатации

На основании отрицательных результатов поверки выдано извещение о непригодности

№_________от________20___г.

Дата поверки_________________ Подпись поверителя_______________________

Организация, проводившая поверку_________________________________________________

лист 14, всего листов 14

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
